Multiméter ellenállás mérés: Egyszerűen és pontosan

A legtöbben akkor keresnek rá a multiméter ellenállás mérés témára, amikor valami már nem működik rendesen. A motor időnként leáll, egy mágnesszelep bizonytalanul húz meg, vagy a panelen minden jónak tűnik, mégis marad a hiba. Ilyenkor sok idő megy el felesleges alkatrészcserére, pedig a gond gyakran egy rossz kötés, nedvesedés, oxidált csatlakozó vagy egy félreértett mérési eredmény.

A pontos ellenállásmérés nem bonyolult, de fegyelmet kér. Nem elég a mérőcsúcsokat valahová odatenni és ránézni a kijelzőre. Tudni kell, mikor elég a gyors kétvezetékes mérés, mikor kell nullázni, mikor kell az alkatrészt kiforrasztani, és mikor hazudik a mérés azért, mert maga a mérési helyzet rossz.

Miért kritikus a pontos multiméteres ellenállásmérés?

A gyakorlatban az ellenállásmérés nem csak arra való, hogy megnézd, egy ellenállás tényleg annyi-e, mint ami rá van írva. Ezzel keresel kontakthibát, szakadozó kábelt, öregedő tekercset, beázott motort, hibás csatlakozást és sok esetben olyan problémát is, amely feszültségmérésből még nem látszik tisztán.

A magyar szakemberek körében ez alapművelet. A GVDA ismertetője szerint a magyar elektrotechnikai szakemberek 78%-a hetente használja multiméterét ellenállás ellenőrzésére, főként motorok és mágnesszelepek szigetelési hibáinak felderítésére, ahol az ellenállás 20-30%-kal csökkenhet nedvesség miatt. Ez pontosan az a hibatípus, amit egy felületes mérés könnyen elrejt.

Hol számít igazán

A műhelyben és a helyszínen általában ezeknél a feladatoknál dől el, hogy mennyire tudsz jól mérni:

• Motorok tekercselése: ha a tekercs nedvességet kapott vagy öregszik, az ellenállás eltérhet a megszokottól, és ez korai jel lehet.

• Mágnesszelepek és relék: egy részleges menetzárlat vagy hő okozta változás gyakran előbb látszik ellenállásban, mint teljes meghibásodásban.

• NYÁK-on lévő alkatrészek: itt a párhuzamos ágak és a környező elemek könnyen félreviszik a mérést.

• Kábelek, saruk, csatlakozók: kis ellenállásnövekedés is elég lehet ahhoz, hogy terhelés alatt instabil legyen a rendszer.

Gyakorlati szabály: ha egy hiba terhelés alatt jelentkezik, de szemre minden rendben van, először a csatlakozások és a vezető utak ellenállását gyanúsítsd.

A jó mérés pénzt és időt spórol

A rossz ellenállásmérés kétféleképp visz félre. Vagy jónak látsz egy hibás alkatrészt, vagy hibásnak nézel egy jót. Mindkettő drága. Az első azért, mert bent hagyod a hibát. A második azért, mert feleslegesen cserélsz.

A háttér sem új keletű. Az ellenállásmérés alapja a galvanométerig vezethető vissza, és a módszer lényege ma is ugyanaz: ismert viszonyok között következtetni egy ismeretlen ellenállásra. A műszerek digitálisak lettek, a hibák viszont ugyanazok maradtak. Rossz érintkezés, rossz tartomány, élő áramkör, párhuzamos utak.

Amit a juniorok gyakran elrontanak

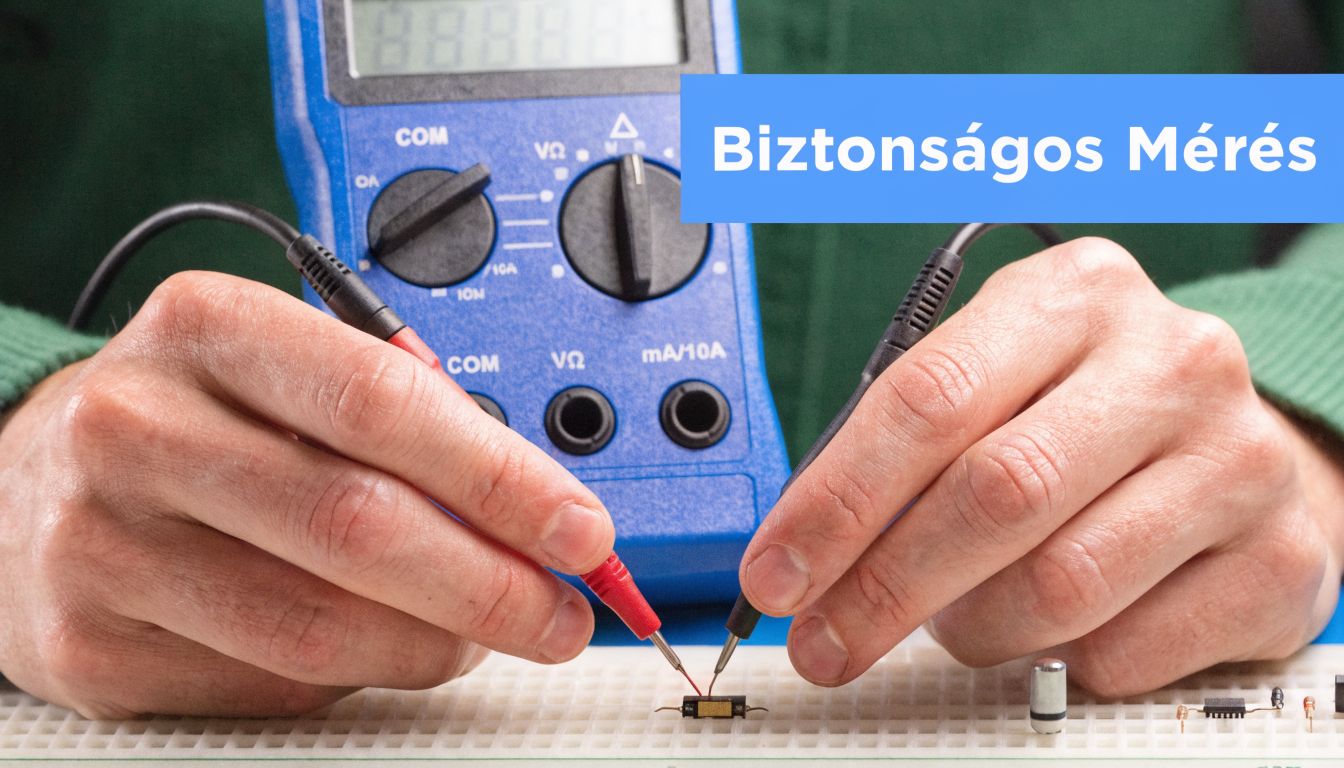

Az első lépések a sikeres méréshez

Egy tipikus műhelyhiba így néz ki: a kolléga rámér egy motortekercsre vagy egy panelon maradt ellenállásra, lát egy számot a kijelzőn, és már mondja is az ítéletet. Itt megy félre a hibakeresés. A jó ohm-mérés az előkészítésnél dől el, nem a leolvasás pillanatában.

Az ellenállást csak feszültségmentesített körön mérd. Ha táp marad a vizsgált ponton, a műszer hibás értéket adhat, a biztosítéka is bánhatja, rosszabb esetben maga a bemenet sérül. A kezdő multiméter-használati útmutató ezt helyesen emeli ki, de a gyakorlatban a „kikapcsoltam” még nem ugyanaz, mint a ténylegesen feszültségmentes állapot.

Mielőtt mérsz

Mérés előtt ezt a sorrendet tartsd:

1. Áramtalaníts: kapcsold le, húzd ki, válaszd le a táplálást.

1. Ellenőrizd a feszültségmentességet: ne megszokásból dolgozz, mérd meg.

1. Süsd ki a kondenzátorokat, ahol indokolt: egy feltöltött pufferkondi még kikapcsolt készülékben is megzavarja az ohm-mérést.

1. Nézd meg a műszer csatlakozásait: a piros vezeték ne árammérő aljzatban legyen, hanem a megfelelő V/Ω bemenetben.

1. Ellenőrizd a mérőzsinórokat: oxidált csúcs, megtört vezeték vagy laza banándugó már önmagában hamis hibát gyárt.

Ez pár másodperc. Sok felesleges alkatrészcserét megspórol.

Tartomány, felbontás, és miért számít

Autorange módban kényelmes dolgozni, de nem minden helyzetben ez a legjobb. Ha például reléérintkezőt, testkábelt vagy motor tekercsét ellenőrzöd, a kis eltérések számítanak. Ilyenkor a túl nagy tartomány vagy a lassan váltó automata méréshatár elfedheti azt a különbséget, ami már hibára utal.

Manuális tartománynál előny, hogy gyorsabban beáll a mérés és jobb kontrollod van a felbontás felett. Ha csak azt akarod eldönteni, hogy egy ellenállás nagyjából jó-e, az autorange elég. Ha néhány tized ohm is fontos, már tudni kell, mit mérsz, és ehhez kell beállítani a műszert.

In-circuit vagy kiforrasztva

A panelen belüli mérés gyors, de csak akkor megbízható, ha érted, mit látnak a mérőcsúcsok. A multiméter nem tudja, melyik alkatrészt akarod vizsgálni. Minden párhuzamos utat együtt mér.

PCB-n ez napi probléma. Egy ellenállás értéke jónak tűnhet, miközben mellette félvezetők, tekercsek vagy más ellenállások húzzák le az eredményt. Fordítva is igaz. Egy gyanúsan alacsony érték nem mindig hibás alkatrész, lehet egyszerűen a környezet hatása.

Ezért a szabály a következő:

• Vezeték, kapcsoló, saru, csatlakozó esetén sokszor elég a helyszíni mérés.

• Panelbe épített ellenállásnál vagy szenzornál a kapott érték csak első támpont.

• Ha a mérés nem illik a kapcsolás logikájába, emelj ki egy lábat és mérj újra.

A miért egyszerű. Kiemelt alkatrésznél megszűnnek a kerülő utak, és végre azt méred, amiért odatetted a csúcsokat.

Kis ellenállásoknál már a módszer is számít

Vezeték, földelési pont, motortekercs vagy nagyáramú csatlakozó ellenőrzésénél a sima 2 vezetékes mérésnek gyorsan kijön a korlátja. A mérőzsinór, a csúcs érintkezése és a felületi oxidréteg is hozzáadódik az eredményhez. Ha csak azt kell eldönteni, hogy szakadt-e a kör, ez még elmegy. Ha kontaktushibát vagy menetzárlat előtti eltérést keresel, már kevés lehet.

Ilyenkor sokat segít a REL vagy nulla funkció, mert levonja a vezetékek saját ellenállását. Ez még mindig 2 vezetékes mérés, csak kevesebb hibával. Ha rendszeresen nagyon kis ellenállásokat kell pontosan mérni, a 4 vezetékes, Kelvin-elvű mérés ad tisztább eredményt, mert külön viszi a mérőáramot és külön érzékeli a feszültségesést. Ezt nem minden általános multiméter tudja, de fontos tudni, miért nem stimmel néha a kijelzett érték.

A hőmérsékletet se hagyd figyelmen kívül

Hideg műhelyben mért réztekercs és frissen leállított motor tekercse nem ugyanazt fogja mutatni. A vezetők ellenállása hőmérsékletfüggő. Ezért motoroknál, fűtőbetéteknél és nagyobb teljesítményű ellenállásoknál az összehasonlító mérés többet ér, mint az önmagában nézett szám.

Gyakorlatban ezt úgy használd, hogy azonos körülmények között mérj. Háromfázisú motornál például a tekercsek egymáshoz viszonyított értéke sokszor többet mond, mint az, hogy pontosan mennyi ohmot látsz.

Milyen műszerrel érdemes dolgozni

Egy jó digitális multiméter a legtöbb napi feladatra elég. REL, stabil folytonosságvizsgáló, normális mérőzsinór és megbízható érintkezés többet ér, mint a hosszú funkciólista. Szigetelési hibánál viszont már nem ohm-mérésről beszélünk a klasszikus értelemben. Oda célműszer kell.

Ilyen feladatra a Takacs Gabor Antal E.V. kínálatában elérhető UNI-T UT505A szigetelési ellenállásmérő műszer használható, ha kábelek, motorok vagy berendezések szigetelési állapotát kell ellenőrizni, és a hagyományos multiméter már nem ad elég információt.

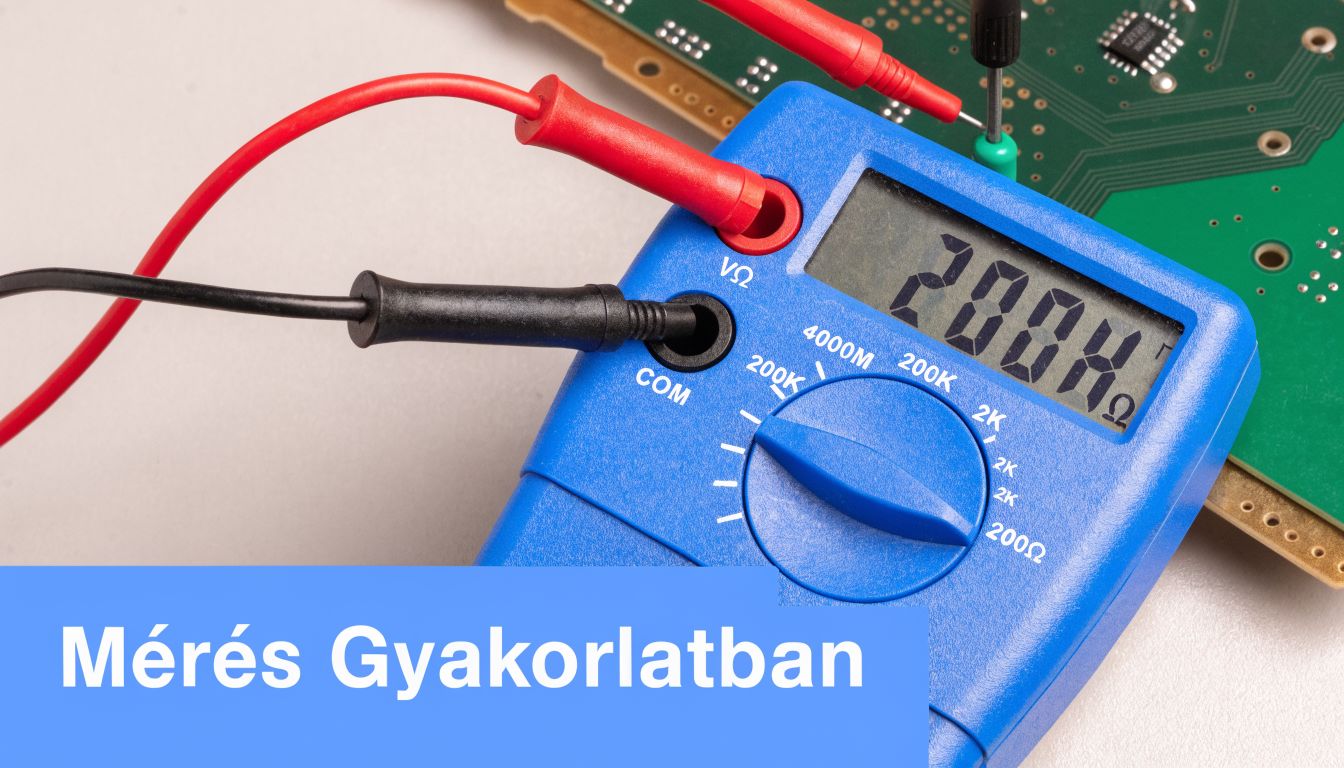

Az ellenállásmérés folyamata a gyakorlatban

Bejön egy háromfázisú motor a műhelybe, a tulaj csak annyit mond: „néha nem indul”. Előkapod a multimétert, rámérsz a tekercsekre, és ha rossz sorrendben dolgozol, könnyen hibás következtetésre jutsz. Ugyanez igaz egy NYÁK-ra is, ahol egy teljesen jó ellenállás mutathat rossz értéket csak azért, mert a panelen más alkatrészek is beleszólnak a mérésbe.

A helyes menetrend

A jó ohm-mérés előtt mindig a körülményeket kell rendbe tenni. A műszer csak azt mutatja meg, amit a két mérőcsúcs között ténylegesen lát. Ha ebben benne van az oxidált csatlakozás, a koszos saru vagy egy párhuzamos áramköri út, azt is szépen beleméri.

Ezt a sorrendet érdemes tartani:

• A mérőzsinórokat ellenőrizd először. A törött vezeték, a kopott hegy és a laza banándugó ingadozó értéket ad.

• Érintsd össze a mérőcsúcsokat. Ebből rögtön látszik, mennyire stabil a kontaktus és mennyit visz be maga a mérési lánc.

• Használj REL vagy nulla módot, ha a műszer tudja. Kis ellenállásoknál ezzel időt és téves hibakeresést spórolsz meg.

• Stabil ponton mérj. Ne csúsztasd a hegyet a felületen, mert a kontaktus változása úgy nézhet ki, mintha az alkatrész lenne hibás.

• Adj időt a kijelzésnek. Főleg tekercsnél, hosszabb vezetéknél vagy panelen mért alkatrésznél kell pár pillanat, mire beáll az érték.

Azért fontos ez a fegyelem, mert a kétvezetékes mérésnél minden soros ellenállás hozzáadódik a kijelzett értékhez. Ide tartozik a zsinór, a csúcs, a csipesz, sőt az érintkezési felület állapota is. Nagyobb ellenállásoknál ez általában nem gond. Tizedohmos vagy néhány ohmos tartományban már nagyon is számít.

Autorange vagy manuális tartomány

Az automata méréshatár jó szolgálatot tesz, ha még nem tudod, milyen nagyságrend várható. Hibakeresésnél viszont sokszor a kézi tartomány a gyorsabb választás.

Ha például motortekercset mérsz, és tudod, hogy néhány ohmos értéket keresel, a manuális tartomány nyugodtabb kijelzést adhat. Nem kezd el fel-le váltogatni a műszer, te pedig hamarabb észreveszed az eltérést a fázisok között. Sorozatmérésnél ez különösen hasznos.

Példa motorra és NYÁK-ra

Motor tekercselésnél a szakadásvizsgálat csak az első lépés. A valódi kérdés sokszor az, hogy a tekercsek egymáshoz képest mit mutatnak. Háromfázisú motornál az azonos tekercsek értékei legyenek közel egymáshoz, azonos hőmérsékleti állapotban mérve. Ha egy tekercs feltűnően eltér, az lehet kötési hiba, részleges menetzárlat gyanúja, rossz saru vagy egyszerűen kontaktprobléma a mérésnél. Ezeket nem egy számból, hanem következetes összehasonlításból lehet jól megítélni.

NYÁK-on lévő ellenállásnál más a helyzet. Ott a műszer nem csak az adott alkatrészt látja, hanem minden olyan útvonalat, amelyen a mérőáram át tud folyni. Ezért lesz az in-circuit mérés sokszor félrevezető. Ha a kijelző a névlegesnél kisebb értéket mutat, gyakran nem maga az ellenállás rossz, hanem egy párhuzamos ág viszi el a mérőáramot. Ilyenkor legalább az egyik lábat érdemes kiforrasztani, ha valóban az alkatrész saját értékére vagy kíváncsi.

A panelen mért ellenállásértéket csak akkor fogadd el biztosnak, ha tudod, milyen más utak maradtak a körben a mérés alatt.

A folyamatot mozgóképen is érdemes látni, főleg ha kezdőből lépsz át tudatos hibakeresésbe:

Kis értékeknél a vezeték is beleszól

Saruk, kapcsolóérintkezők, rövid kábelszakaszok vagy söntök mérésénél már nem elég annyi, hogy „ráteszem a műszert”. Ilyen feladatnál a mérővezeték és az érintkezési ellenállás is a mérés része lesz. Ezért fordul elő, hogy ugyanaz a pont kicsit más nyomással, más csipesszel vagy oxidált felületen már más értéket ad.

A gyakorlatban ez működik megbízhatóan:

• tiszta, fémes érintkezési pont

• rövid és stabil mérési idő

• REL vagy kézi nullázás, ha van rá lehetőség

• ismételt mérés ugyanazon a két ponton

• mozgatás közbeni ellenőrzés, ha kontakthibát keresel

Ha a kijelző minden érintésre másképp viselkedik, először ne az alkatrészt gyanúsítsd. Nézd meg a mérőcsúcsot, a felületet, a csatlakozást és azt is, hogy ugyanott mérsz-e minden alkalommal. A pontos ellenállásmérés ritkán a műszeren múlik. Többnyire a mérési fegyelemen.

Haladó méréstechnikák profiknak és precíziós munkákhoz

Egy motor tekercsénél vagy egy vastag PCB vezetősávon gyakran nem az alkatrész ellenállása veri át a szerelőt, hanem maga a mérési módszer. Ha néhány tized ohmról kell dönteni, a mérőzsinór, a csipesz és az érintkezési pont állapota már ugyanúgy része a mért értéknek, mint a vizsgált elem.

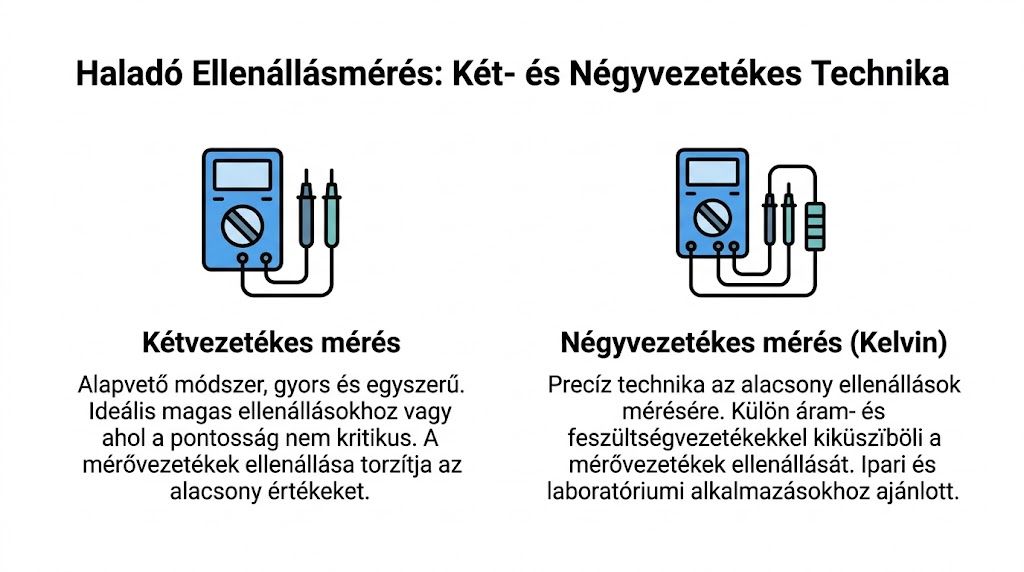

Kétvezetékes és négyvezetékes mérés

A kétvezetékes mérés gyors, terepen jól használható, és a legtöbb javításnál elég. Egy 10 kΩ-os ellenállásnál vagy egy NTC durva ellenőrzésénél nem a mérőzsinór lesz a fő hibaforrás. Kis ellenállásoknál viszont már más a helyzet. Egy saru, sönt, reléérintkező vagy motorindító kontaktus mérésénél a vezetékellenállás és a kontaktushiba könnyen összemérhető a keresett értékkel.

A 4-vezetékes, Kelvin-féle mérés ezt a hibát kezeli külön. Az egyik vezetékpár a mérőáramot viszi, a másik csak a feszültségesést figyeli közvetlenül a mérendő ponton. Ettől lesz használható akkor, amikor nem elég annyit tudni, hogy "van valamekkora ellenállás", hanem azt kell eldönteni, hogy az a kötés még jó-e, vagy már melegedést és feszültségesést fog okozni üzemben.

A gyakorlatban a választás egyszerű. Ha hibakeresés közben csak azt akarod látni, szakadt-e egy fűtőbetét vagy névleges tartományban van-e egy ellenállás, maradhat a kétvezetékes módszer. Ha földelő kötést, csatlakozót, nagyáramú átmenetet vagy motor tekercsének nagyon kis ohmos eltérését hasonlítod össze, a 4-vezetékes mérés sokkal tisztább képet ad.

Mikor kell komolyan venni a kis ellenállást

A Villanyszerelők Lapja cikke az ellenállásmérés problémáiról jól rámutat arra, hogy kis ellenállásoknál a mérőkábel és az érintkezés hibája már önmagában félreviheti a következtetést. Ezért szokott ugyanaz a kötés egyik mérésnél még elfogadhatónak látszani, a következőnél pedig már gyanúsan magasnak.

Ilyen munkáknál különösen figyelni kell:

• kábelvégek és csatlakozók összehasonlító mérésénél

• kapcsolóérintkezők és relék kontaktusvizsgálatánál

• söntök, földelő kötések és vastag vezetősávok ellenőrzésénél

• alacsony ohmos érzékelők vagy tekercsek vizsgálatánál

Egy jó módszer ilyenkor az összehasonlítás. Azonos típusú motor három fázistekercsét ugyanazzal a beállítással, ugyanazzal a csatlakoztatással kell megmérni. Nem mindig az abszolút érték a döntő, hanem az, hogy valamelyik ág kilóg-e a másik kettőhöz képest.

In-circuit és out-of-circuit mérés

Panelen mérni gyorsabb. Pontos alkatrészértéket mérni viszont sokszor csak kiemelve lehet.

In-circuit mérés akkor hasznos, amikor hibát keresel, nem laborjegyzőkönyvet készítesz. Egy PCB-n ezzel hamar kiderül, hogy egy ellenálláság nagyjából a helyén van-e, szakadt-e egy biztosítóellenállás, vagy rövidzár felé húz-e egy tápkör. Ugyanez a módszer félre is vihet, ha a mért alkatrészre párhuzamos útvonalak csatlakoznak, félvezetők nyitnak valamilyen irányban, vagy egy kondenzátor még nem sült ki teljesen.

Kiemelés vagy legalább az egyik láb kiforrasztása akkor indokolt, ha:

• pontos névleges értéket akarsz ellenőrizni

• az áramkörben több párhuzamos ág maradna a mérés alatt

• ellenálláshálót, söntöt vagy kis ohmos SMD alkatrészt vizsgálsz

• a panelen kapott érték nincs összhangban a hibajelenséggel

PCB javításnál ezt sokan későn lépik meg, pedig órákat lehet vele spórolni. Ha egy 0,22 Ω-os söntöt panelben mérsz, és mellette több félvezető is rajta lóg a körön, a kijelzett szám önmagában nem bizonyít semmit.

Hőmérséklet és a mérés valósága

A pontos méréshez a hőmérsékletet sem szabad félvállról venni. Kis értékű ellenállásoknál, tekercseknél és árammérő söntöknél néhány fok eltérés is látható változást okozhat, főleg akkor, ha az egyik mérést hideg berendezésen, a másikat már üzemi meleg állapotban végzed.

Ezért precíz munkánál ugyanazt az állapotot kell reprodukálni:

• a motor vagy trafó tekercsét lehűlt állapotban hasonlítsd össze

• a kis alkatrészt ne melegítsd feleslegesen kézzel mérés előtt

• ugyanazon a környezeti hőmérsékleten végezd a referencia- és az ismételt mérést

• jegyezd fel, hogy hideg vagy meleg állapotú berendezésen mértél

Ez nem elméleti finomság. Egy határérték közelében lévő kötésnél vagy tekercsnél könnyű rossz alkatrészt rendelni, ha a hőmérséklet-hatást nem választod le a valódi hibáról.

Ami a gyakorlatban működik

Precíziós munkánál nem a legdrágább műszer hozza a legnagyobb javulást, hanem a helyes módszer. Kétvezetékes méréssel gyorsan lehet szűrni és hibát lokalizálni. Négyvezetékes méréssel már valóban el lehet dönteni, hogy egy kis ellenállású út megfelel-e, vagy csak látszólag jó.

A jó szakmai rutin itt látszik meg. Először azt kell tisztázni, milyen hibát keresel, mekkora ellenállástartományban dolgozol, és számít-e a század ohm. Ha ez megvan, a mérés nem találgatás lesz, hanem megbízható döntési alap.

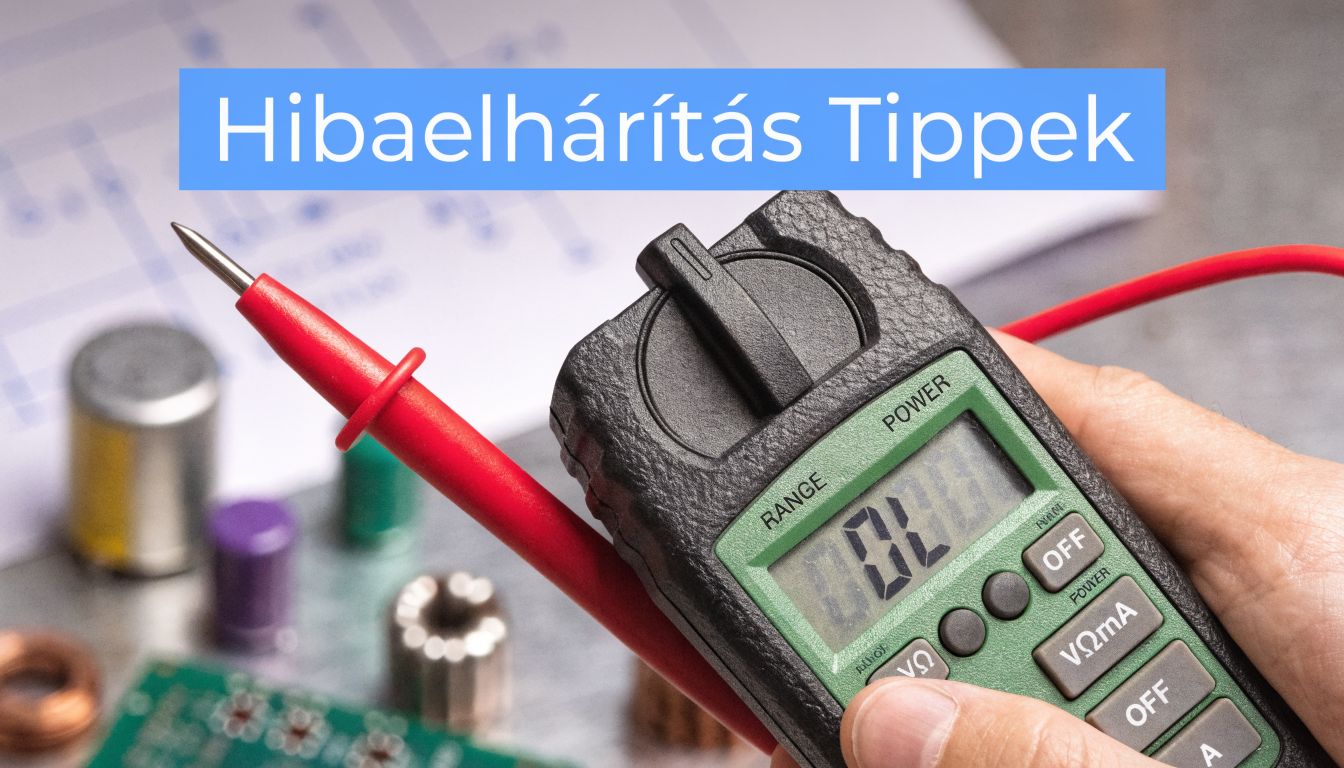

Gyakori hibák és professzionális hibaelhárítás

Az ellenállásmérésnél a legtöbb félreértés nem abból adódik, hogy valaki nem tudja hová kell tenni a mérőcsúcsot. A probléma inkább az, hogy a kijelzett értéket rosszul értelmezi. Ugrál, túl nagy, túl kicsi, néha negatívnak tűnik. Ilyenkor nem rögtön alkatrészt kell cserélni.

Ugráló vagy negatív ohmérték

A GVDA hibajegyzéke szerint a magyar fórumokon a felhasználók több mint 30%-a találkozik ugráló vagy negatív ohm-értékekkel. Ennek gyakori oka a lemerülő elem vagy egy még feltöltött kondenzátor az áramkörben, nem feltétlenül maga a műszer hibás.

Ilyenkor ezt nézd végig:

• Elem állapota: ha gyenge, az ohmmérés bizonytalanná válhat.

• Kondenzátor a körben: kisütés nélkül megzavarja a mérést.

• Érintkezés: oxidált láb, lakkozott felület, piszkos mérőhegy.

• Mozgó kontaktus: ha a vezeték vagy csatlakozó mozgatásra változik, már meg is találtad a nyomot.

Ha az érték kézzel megnyomva stabil, elengedve ugrál, előbb kontaktusproblémát keress, ne számháborút a kijelzőn.

Mit jelent az OL vagy az 1

Az OL, illetve egyes műszereken a bal oldali 1 általában nem azt jelenti, hogy a műszer tönkrement. Többnyire azt jelzi, hogy a mért ellenállás kívül van a kiválasztott tartományon, vagy nyitott áramkört látsz.

Gyakorlati értelmezés:

A műszer is öregszik

A kalibrációt sokan addig nem veszik komolyan, amíg két műszer mást nem mutat ugyanarra. A gyakorlatban főleg az olcsóbb multimétereknél jön elő, hogy idővel elcsúszik a mérés, vagy bizonytalanná válik az alacsony ohmos tartomány.

Jellegzetes figyelmeztető jelek:

• ugyanazon rövidre zárt mérőcsúcsokra eltérő értékek

• stabil ellenálláson is lassan mászó kijelzés

• másik ismert jó műszerhez képest következetes eltérés

• melegedésre vagy elemcserére látványosan változó viselkedés

Hőmérséklet, kéznyomás, felület

Precíziós munkánál nem csak az alkatrész számít, hanem az is, hogyan méred. Különösen kis ellenállásnál a mérőhegy nyomása, az oxidréteg és a hőmérséklet hatása együtt már komoly eltérést okozhat.

Amit érdemes rutinná tenni:

• ugyanott mérj újra, ne mindig más ponton

• tisztítsd meg az oxidált felületet

• ne markold végig a kis alkatrészt mérés előtt

• kétes esetben ismételj hideg és üzemi állapotban is

Gyakran ismételt kérdések a multiméteres mérésről

Lehet ellenállást mérni beforrasztott alkatrészen?

Lehet, de hibakeresésre és azonosításra más megbízhatósági szinten használható. Egy beforrasztott ellenállásnál, söntnél vagy tekercsnél a műszer gyakran a kör többi útját is látja, ezért az érték kisebbnek tűnhet a valósnál.

PCB-javításnál ez napi helyzet. Ha csak azt akarod eldönteni, hogy egy ellenállás szakadt-e, az in-circuit mérés sokszor elég. Ha viszont pontos érték kell, vagy egy alacsony ohmos alkatrészt ellenőrzöl, emeld ki legalább az egyik lábat.

Miért mérek többet egy vezetéken, mint vártam?

Mert a teljes mérőláncot méred. A mérőzsinór, a banándugó, a mérőhegy nyomása, az oxidált saru és maga a vezeték együtt adja a kijelzett értéket.

Ez különösen akkor zavaró, amikor motor tekercsvéget, testkábelt vagy vastag rézösszekötést ellenőrzöl. Ilyenkor a sima 2 vezetékes mérés gyors ellenőrzésre jó, de kis ellenállásnál könnyen elviszi az eredményt a csatlakozási hiba. Ha a műszer tud REL nullázást, használd. Ha tényleg számít a pontosság, például söntön, földelő összekötésen vagy nagyon kis értékű ellenálláson, 4 vezetékes mérés kell.

Mikor használjak REL vagy nulla módot?

Alacsony ellenállásnál. Kábel, saru, kapcsolóérintkező, biztosítékház, rövid vezetősáv esetén ezzel levonod a mérővezeték és a kontaktus egy részének hibáját.

A REL nem helyettesíti a jó érintkezést. Ha koszos a felület vagy billeg a mérőhegy, a kijelzés attól még bizonytalan marad.

Miért változik az érték, miközben ugyanott mérek?

Mert sokszor valójában nem ugyanazt a mérési helyzetet ismétled meg. Elég egy minimális elmozdulás a hegyen, egy vékony oxidréteg vagy egy még töltött kondenzátor a panelen, és máris más szám jelenik meg.

SMD alkatrésznél ez gyakori. Motoroknál és csatlakozóknál a mérőhegy nyomása is számít. Ha az érték lassan felkúszik vagy visszaesik, először ne az alkatrészt gyanúsítsd, hanem nézd meg, maradt-e energia a körben, és stabil-e a kontaktus.

Mi a jobb, az autorange vagy a kézi tartomány?

Hibakeresés elején az autorange gyorsabb. Ismeretlen alkatrésznél vagy vegyes méréseknél időt spórol.

Sorozatmérésnél, azonos típusú panelek összehasonlításánál és kis ellenállásoknál a kézi tartomány általában nyugodtabb kijelzést ad. Kevesebbet ugrál, gyorsabban beáll, és könnyebb észrevenni a valódi eltérést két mérési pont között.

Elég a sima multiméter motorok ellenőrzésére?

Első körben igen. Megmutatja, hogy van-e szakadás, és az azonos tekercsek ellenállása nagyjából egyformának látszik-e.

Ez viszont csak alapellenőrzés. Egy villanymotor tekercsénél a kis különbségek értelmezését rontja a vezetékellenállás, a hőmérséklet és a kontaktus minősége. Hideg és meleg állapotban más értéket kaphatsz, és ez önmagában még nem hiba. Szigetelési hibára vagy menetzárlatra gyanúnál más vizsgálat kell, nem egyszerű ohmmérés.

Mit tegyek, ha a műszer néha negatív értéket mutat?

Először a legegyszerűbb hibákat zárd ki. Ellenőrizd az elemet, zárd rövidre a mérőhegyeket, majd nézd meg, stabilan nullához közeli értéket kapsz-e. Utána mérj egy ismert, stabil ellenállást.

Alacsony ohmos tartományban a negatív kijelzés gyakran nullázási vagy kontaktushiba, nem valódi ellenállás. Ha a műszer ugyanazon az ismert alkatrészen is összevissza mér, már nem a munkadarabbal van gond.

Számít a hőmérséklet ellenállásmérésnél?

Igen, főleg kis ellenállásnál és tekercseknél. Egy motor tekercse, teljesítményellenállás vagy vastag rézvezető melegedve más értéket adhat, mint hidegen.

Ezért összehasonlító mérésnél azonos állapotban mérj. Ha két tekercset vetsz össze, ne az egyiket üzemi melegen, a másikat kihűlve ellenőrizd. Precíziós munkánál már a kézmeleg is zavarhat egy kis értékű alkatrésznél.

Mikor érdemes 4 vezetékes mérést használni a sima 2 vezetékes helyett?

Akkor, ha a mérendő ellenállás annyira kicsi, hogy a mérőzsinór és az érintkezési pont hibája már összemérhető vele. Ez tipikus helyzet söntök, motorcsatlakozások, földelő kötések, vastag kábelek és rézsínek ellenőrzésénél.

A 2 vezetékes mérés gyors és a legtöbb napi feladathoz elég. A 4 vezetékes módszer lassabb és több eszközt igényel, viszont pont ott ad használható eredményt, ahol a hagyományos multiméter már bizonytalanná válik.
