Multiméter használata kezdőknek – gyors útmutató

Találd meg a rejtett hibákat egy pillanat alatt

Ugye ismerős a helyzet? A kedvenc állólámpád egy sötét téli estén hirtelen nem kapcsol fel. Vagy ami még rosszabb, a reggeli kávéfőző adja meg magát a legfontosabb pillanatban. Az első reakció ilyenkor a bosszankodás, majd az új készülék keresgélése a neten.

Pedig a probléma legtöbbször banális: egy megtört kábel, egy kiégett biztosíték vagy egy szimplán csak kilazult érintkező. Ezeket tényleg fillérekből lehetne javítani.

Egy multiméterrel a sötétben tapogatózás helyett kőkemény tényeket kapsz. Percek alatt kiderítheted, hogy egy hosszabbítóban van-e szakadás, a távirányítóban tényleg lemerült-e az elem, vagy az autóban épp melyik biztosíték ment ki. Ezzel nemcsak a pénztárcádat kíméled, de a felesleges elektronikai hulladék termelésétől is megóvod a környezetet.

Mire jó egy multiméter a mindennapokban?

A multiméter nemcsak a már meglévő hibák felderítésében segít, hanem abban is, hogy megelőzd a bajt.

• Elemek tesztelése: Mielőtt kidobnád a fiók mélyén lapuló ceruzaelemeket, mérd meg őket! Meg fogsz lepődni, hogy a fele még simán használható.
• Izzók és LED szalagok ellenőrzése: Nem vagy biztos benne, hogy az izzó égett ki, vagy a foglalattal van a gond? Az ellenállásmérés funkcióval azonnal kiderül.
• Kábelek épségének vizsgálata: A folytonosságvizsgáló (az a bizonyos „sípoló” funkció) egy másodperc alatt megmondja, hogy a telefontöltő vagy a fülhallgató vezetéke nincs-e belül megtörve.

Egy multiméter a kezedben olyan, mint egy szuperképesség. Magabiztosabban állsz neki az otthoni javításoknak, és megtanulod megkülönböztetni az egyszerűen orvosolható hibákat a komoly, tényleg szakembert igénylő problémáktól.

A multiméter használata kezdőknek azért is lett ennyire népszerű, mert a mai digitális készülékek hihetetlenül felhasználóbarátok. Egy jobb, automata méréshatár-váltós (autorange) modell szinte mindent megcsinál helyetted. Neked csak a megfelelő funkciót kell kiválasztanod, és már mérhetsz is.

Ez a növekvő népszerűség egyébként a gazdaságban is látszik. Magyarországon több mint 300 vállalkozás foglalkozik mérő- és tesztelőberendezések gyártásával, az iparág bevétele pedig elérte a 2,1 milliárd eurót. Ez a hatalmas szám jól mutatja, hogy egyre nagyobb az igény a megbízható mérőeszközökre, köztük a multiméterekre is. Ha érdekelnek a részletek, olvass bele a mérőműszerek piacáról szóló kutatásba.

A célunk ezzel az útmutatóval az, hogy te is lásd: a multiméter nem ördöngösség. Hanem egy baromi praktikus eszköz, amivel magabiztosabban kezelheted az otthoni elektromos kütyüket.

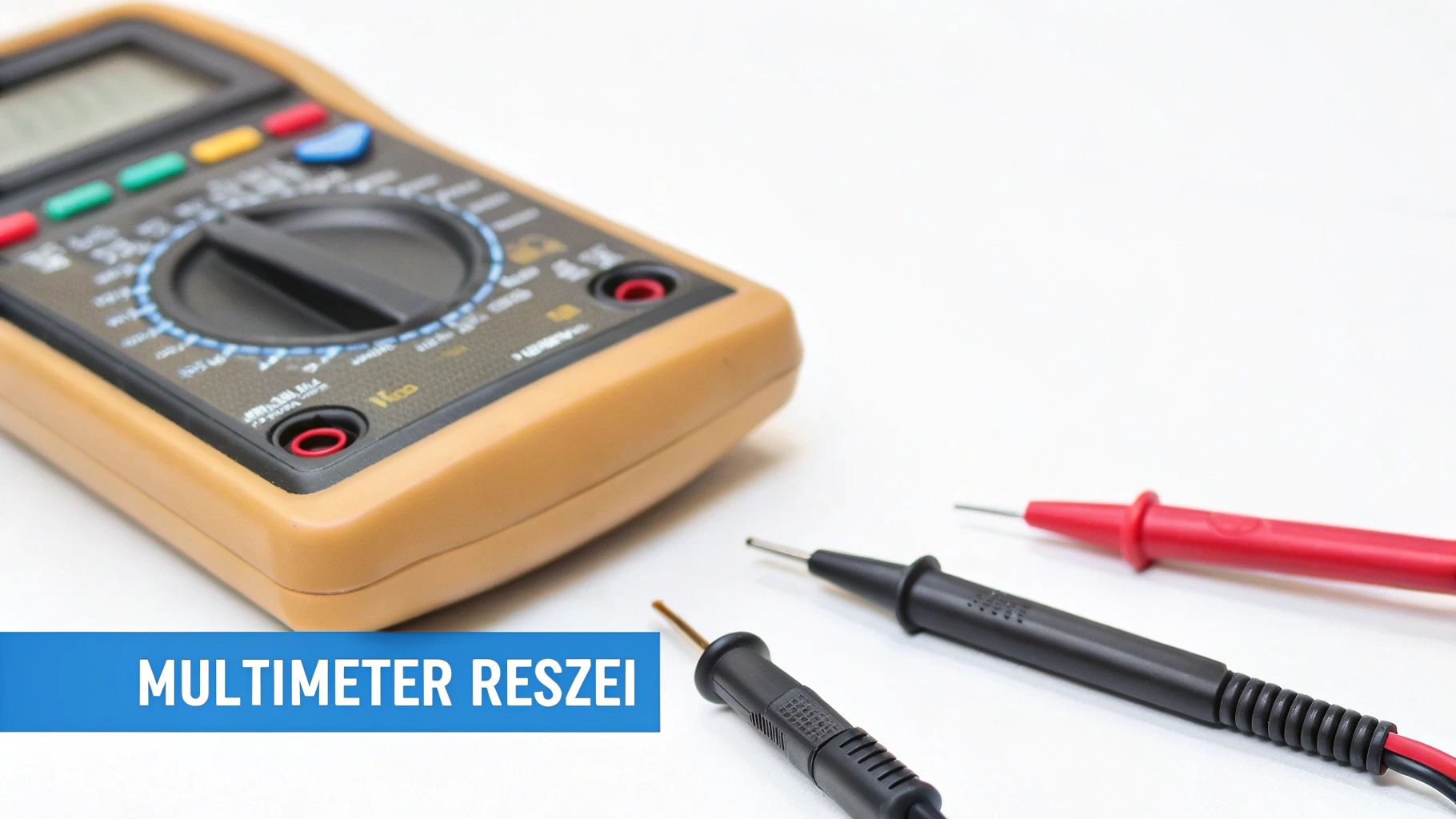

Ismerkedés a multiméter felépítésével

Ahhoz, hogy magabiztosan tudj mérni, először meg kell barátkoznod a szerszámoddal. Amikor először kézbe veszel egy multimétert, a sok jelölés és csatlakozó talán kicsit ijesztőnek tűnhet, de nyugi, minden logikusan van felépítve. Vegyük sorra a legfontosabb részeit, és meglátod, pofonegyszerű az egész.

A legszembetűnőbb rész a kijelző, ami a műszer lelke. A modern digitális multimétereken egy folyadékkristályos (LCD) kijelző mutatja a mért értéket. Ez óriási segítség a régi, analóg műszerekhez képest, ahol egy mozgó mutatót kellett leolvasni egy sűrűn beosztott skáláról. Itt nincsenek félreértések, a számokat tisztán és pontosan látod.

A kijelző alatt helyezkedik el a multiméter agya, a nagy, tekerhető funkcióválasztó tárcsa. Ezzel a kapcsolóval állítod be, hogy éppen mit szeretnél mérni. Ez a legfontosabb kezelőszerv, szóval érdemes alaposan megismerni.

Mit jelentenek a szimbólumok a tárcsán?

Ahogy körbetekered a tárcsát, egy csomó különböző szimbólumot látsz. Ezek nem hieroglifák, hanem az elektromosság alapvető mértékegységeinek szabványos jelei. Kezdőként ezekkel fogsz a leggyakrabban találkozni:

• V~ (vagy ACV): Váltakozó feszültség (AC). Ezt a beállítást használod, ha a konnektorban akarod ellenőrizni a feszültséget (~230V).
• V⎓ (vagy DCV): Egyenfeszültség (DC). Erre lesz szükséged, ha elemeket, akkumulátorokat vagy egy autó elektromos rendszerét méred.
• Ω (Ohm): Ellenállásmérés. Ezzel tudod megállapítani, hogy egy alkatrész, például egy izzó vagy egy fűtőszál vezetéke nincs-e elszakadva.
• A (Amper): Áramerősség mérése. Ez már egy kicsit haladóbb mérés, amiről később részletesen is beszélünk, mert itt máshogy kell bekötni a műszert.
• Dióda/Folytonosság jel (hanghullám ikon): A „sípolós” funkció. Ha a két mérőtüske között zárlat van (vagyis a vezeték ép), a műszer sípoló hangot ad. Tökéletes arra, hogy gyorsan kiderítsd, egy kábel nincs-e megtörve valahol.

A multiméter alján találod a mérőzsinór-aljzatokat, ahova a piros és a fekete vezetéket kell bedugnod. A színkódolás itt nem dizájnelem, hanem komoly szerepe van!

Az aranyszabály: a fekete mérőzsinór szinte kivétel nélkül a COM (Common, közös) feliratú aljzatba kerül. Ez a méréseid viszonyítási pontja, a „nulla”. A piros zsinór helye már attól függ, mit mérsz. Feszültség, ellenállás és kisebb áramok méréséhez a VΩmA jelű aljzatot kell használnod.

Láthatsz még egy harmadik aljzatot is, általában 10A vagy 10ADC felirattal. Ezt csak akkor használd, ha nagyobb áramerősséget szeretnél mérni. Kezdőként erre ritkán lesz szükséged, és nagyon fontos, hogy ne keverd össze a másikkal, mert a helytelen csatlakoztatás tönkreteheti a multiméter belső biztosítékát vagy akár magát a műszert is. Mindig kétszer ellenőrizd, hova dugod a zsinórokat – ez a biztonságos munka alapja.

Na, most, hogy már ismered a multimétered gombjait és csatlakozóit, jöhet a lényeg: a mérés! A feszültség és az ellenállás ellenőrzése a két leggyakoribb feladat, amivel szinte bármilyen otthoni elektromos hibát ki tudsz szűrni. Ne izgulj, megmutatom, hogyan csináld biztonságosan.

Egyenfeszültség (DC) mérése – kezdjük egy elemmel!

Kezdjük valami pofonegyszerűvel és teljesen veszélytelennel: nézzük meg, mennyi szufla van egy ceruzaelemben! Ez a tökéletes kezdő gyakorlat, ami után a multiméter használata kezdőknek gyerekjáték lesz.

Először is, a zsinórok. A fekete megy a COM feliratú lyukba, a piros pedig a VΩmA jelzésűbe. Ezt a párosítást fogod használni az esetek 99%-ában.

Ezután a nagy tekerőgombbal válaszd ki az egyenfeszültség mérést. Ezt általában egy nagy V betű jelöli egy egyenes és egy szaggatott vonallal (V⎓), vagy simán csak DCV felirattal. Ha nem automata a multimétered, akkor egy olyan értéket válassz, ami picit nagyobb, mint amit mérni szeretnél. Egy 1.5V-os elemhez a 20V-os állás tökéletes lesz. Az autorange műszerek ezt maguktól belövik.

Jöhet a mérés! Érintsd a piros csúcsot az elem plusz (+) végéhez, a feketét pedig a mínuszhoz (-). Ha a kijelző 1.5V körüli értéket mutat, az elem tele van. Ha már 1.2V alatt van, akkor lassan elköszönhetsz tőle, mert merülőfélben van.

Profi tipp: Felcserélted a zsinórokat? Semmi pánik! A digitális multiméter nem fog megsértődni, egyszerűen csak egy mínusz jelet tesz a mért érték elé (például -1.48V). Sőt, ez még hasznos is lehet, ha egy alkatrészen nem látod a jelölést, így könnyen kiderítheted a polaritást.

Váltakozó feszültség (AC) mérése a konnektorban

Vigyázat, ez már nem játék! A hálózati feszültség komoly, akár halálos áramütést is okozhat. Ezt a mérést tényleg csak akkor végezd el, ha tudod, mit csinálsz, és maximálisan betartod a biztonsági szabályokat.

• A beállítás: A tárcsát tekerd a váltakozó feszültség (ACV vagy V~) állásba. Itt mindig a legmagasabb tartományt válaszd, ami a műszeren van, például 600V vagy 750V. Inkább legyen nagyobb, mint kisebb.
• A fogás: A mérőcsúcsokat stabilan, a vastag szigetelt részüknél fogd! A fém hegyükhöz soha ne érj hozzá mérés közben!
• A mérés: Óvatosan, de határozottan dugd be a két mérőcsúcsot a konnektor egy-egy nyílásába. A kijelzőn nagyjából 230V körüli értéket kell látnod.

Ellenállásmérés – a hibakeresés svájci bicskája

Az ellenállásmérés (Ω) az egyik leghasznosabb funkció, ha ki akarod deríteni, hogy egy alkatrészben nincs-e szakadás. Egy nagyon fontos szabály van: az ellenállást mindig feszültségmentesített áramkörön mérünk! Ha feszültség alatt próbálkozol, jó eséllyel hazavágod a multiméteredet.

Nézzünk egy egyszerű példát: egy hagyományos villanykörtét.

Állítsd a tárcsát az ellenállásmérő (Ω) funkcióra, mondjuk a legalacsonyabb, 200Ω-os tartományba. Most érintsd a két mérőcsúcsot az izzó két pontjához: az egyiket az oldalsó menethez, a másikat pedig az alján lévő kis fém "pöttyhöz". Ha a kijelzőn látsz egy alacsony értéket (pár ohm), akkor az izzószál ép, működnie kell. Ha viszont a kijelzőn 'OL' (Overload, vagyis túl nagy ellenállás) vagy csak egy '1'-es jelenik meg, az azt jelenti, hogy az áramkör szakadt. Magyarul: kiégett az izzó.

A digitális multiméterek nélkül ma már elképzelhetetlen lenne a hibaelhárítás. Egy olyan világban, ahol a háztartások 90%-ában van szélessávú internet és az 5G lefedettség is 60% feletti, a komplex elektromos rendszerek diagnosztikája alapvető készség. A technológia fejlődéséről többet is megtudhatsz a magyarországi ICT szektorról szóló elemzésből.

Folytonosságvizsgálat: a hibakeresés svájci bicskája

A folytonosságvizsgálat talán a multiméter legzseniálisabb funkciója, főleg, ha valami elromlott, és gyorsan kellene megtalálni a hibát. Ez az a bizonyos „sípolós” mérés, amivel azonnal kiderítheted, hogy két pont között van-e elektromos kapcsolat, vagyis zárt-e az áramkör.

A működése roppant egyszerű: a multiméter egy nagyon pici feszültséggel „megkérdezi” az áramkört, hogy átjárható-e. Ha az áram át tud folyni a két mérőcsúcs között, a készülék sípolással jelez. Ennyi az egész.

Ezzel a villámgyors módszerrel rengeteg időt nyerhetsz. Nem kell feszültséget vagy ellenállást méregetni, ha csak az a kérdés, hogy egy kábel ép-e, vagy valahol megszakadt.

Hibakeresés a gyakorlatban

Az igazi ereje persze a gyakorlatban mutatkozik meg. Nézzünk is pár tipikus esetet, ahol ez a funkció aranyat ér.

Egy makacskodó hosszabbító ellenőrzése Ismerős a helyzet? Bedugod a hosszabbítót, de semmi nem működik róla. A hiba bárhol lehet: a dugvillánál, a kábel egy rejtett pontján, vagy épp a foglalatoknál. A folytonosságvizsgálóval ez percek alatt kideríthető.

1. ÁRAMTALANÍTS! Ez az első és legfontosabb. Húzd ki a hosszabbítót a fali aljzatból! Tényleg.
2. Tedd a multimétert a folytonosság módba. Általában egy hanghullám ikon ( ))) ) vagy egy dióda jelöli.
3. Az egyik mérőcsúcsot érintsd a dugvilla egyik villájához.
4. A másikkal pedig menj végig az elosztófej aljzatainak megfelelő oldali érintkezőin.
5. Ha a műszer sípol, az a vezeték ág sértetlen. Ismételd meg a mérést a dugvilla másik villájával és az aljzatok másik oldali pontjaival is.

Ha valamelyik kombinációnál a műszer néma marad, meg is van a szakadás. Egyébként a tapasztalat azt mutatja, hogy az esetek 90%-ában a dugvilla tövénél törik meg a kábel, mert ott hajlik a legtöbbet.

Kiégett az autós biztosíték? Nem szól a rádió az autóban? Az első számú gyanúsított szinte mindig a biztosíték. A jó hír, hogy a folytonosságvizsgálóval még csak ki sem kell venned a helyéről a teszteléshez.

Profi tipp: Mielőtt bármit mérsz, vedd le a gyújtást, húzd ki a kulcsot. A legtöbb autóban ezzel az adott áramkörök áramtalanítva lesznek, így biztonságosan dolgozhatsz.

Érintsd a multiméter két mérőcsúcsát a biztosíték tetején látható két apró fém pöttyhöz. Ha sípolást hallasz, a biztosíték jó, a hibát máshol kell keresni. Ha viszont síri csend van, akkor a biztosíték kiégett, cserélni kell. Ez a módszer fényévekkel gyorsabb és kényelmesebb, mint egyesével kihúzogatni a biztosítékokat a táblából.

Hogyan mérjünk áramerősséget? A leggyakoribb hiba elkerülése

Na, itt jön a legtrükkösebb rész, ahol a legtöbben elvéreznek az elején! Az áramerősség (amper, vagyis A) mérése teljesen más logikát követel, mint a feszültségé. Míg a feszültséget két pont között méred, mintha csak ráérintenéd a mérőcsúcsokat, addig az árammérésnél magát a multimétert kell az áramkör részévé tenned.

Ez a gyakorlatban annyit tesz, hogy fizikailag meg kell bontanod, meg kell szakítanod az áramkört. Utána pedig a multimétert kell bekötnöd a megszakítás helyére, mintha csak egy darab vezeték lenne. Sorba kötöd.

Miért van erre szükség? Mert így az összes áram, amit a fogyasztó – mondjuk egy LED-szalag vagy egy ventilátor – éppen „fogyaszt”, kénytelen keresztülfolyni a műszeren. Csak így tudja a multiméter pontosan megmondani, mennyi az annyi. Ez a legtipikusabb hibaforrás a multiméter használata kezdőknek témakörében. Ha feszültségméréshez szokott módon, párhuzamosan próbálod mérni, abból azonnali rövidzár lesz!

A mérőzsinórok helyes csatlakoztatása

Itt kerül elő az a bizonyos harmadik, néha negyedik aljzat a multiméteren. A feszültség és ellenállás mérésénél a VΩmA bemenetet használtad, de az áramerősséghez szinte mindig át kell dugni a piros zsinórt egy másik csatlakozóba.

• mA (milliamper) aljzat: Ezt a kisebb, finomabb áramokhoz találták ki, jellemzően 200-400 mA-es felső határig. Tökéletes, ha apróbb elektronikákkal, panelekkel dolgozol.
• 10A (vagy 20A) aljzat: Na, ez a nagyfiúk játszótere. Autóizzók, kisebb motorok, nagyobb fogyasztók méréséhez ezt kell használni. Fontos tudni, hogy ez az aljzat egy külön, sokkal erősebb belső biztosítékkal van levédve a műszerben.

Az aranyszabály: ha fogalmad sincs, mekkora áramra számíthatsz, mindig a 10A aljzattal és a legmagasabb mérési állással kezdj! Ha a kijelzőn nagyon kicsi értéket látsz, mondjuk 0.05 A, akkor már biztonságban átdughatod a zsinórt az mA aljzatba, és a tárcsával is lejjebb kapcsolhatsz a pontosabb eredményért.

Profi tipp: Soha, de soha ne válts mérési funkciót (például ampermérésről feszültségmérésre) anélkül, hogy a mérőzsinórokat is visszadugnád a helyükre! Ha a piros zsinórt a 10A aljzatban felejted, és úgy próbálsz megmérni egy konnektort, garantáltan kivágod a multiméter biztosítékát (jobb esetben csak azt).

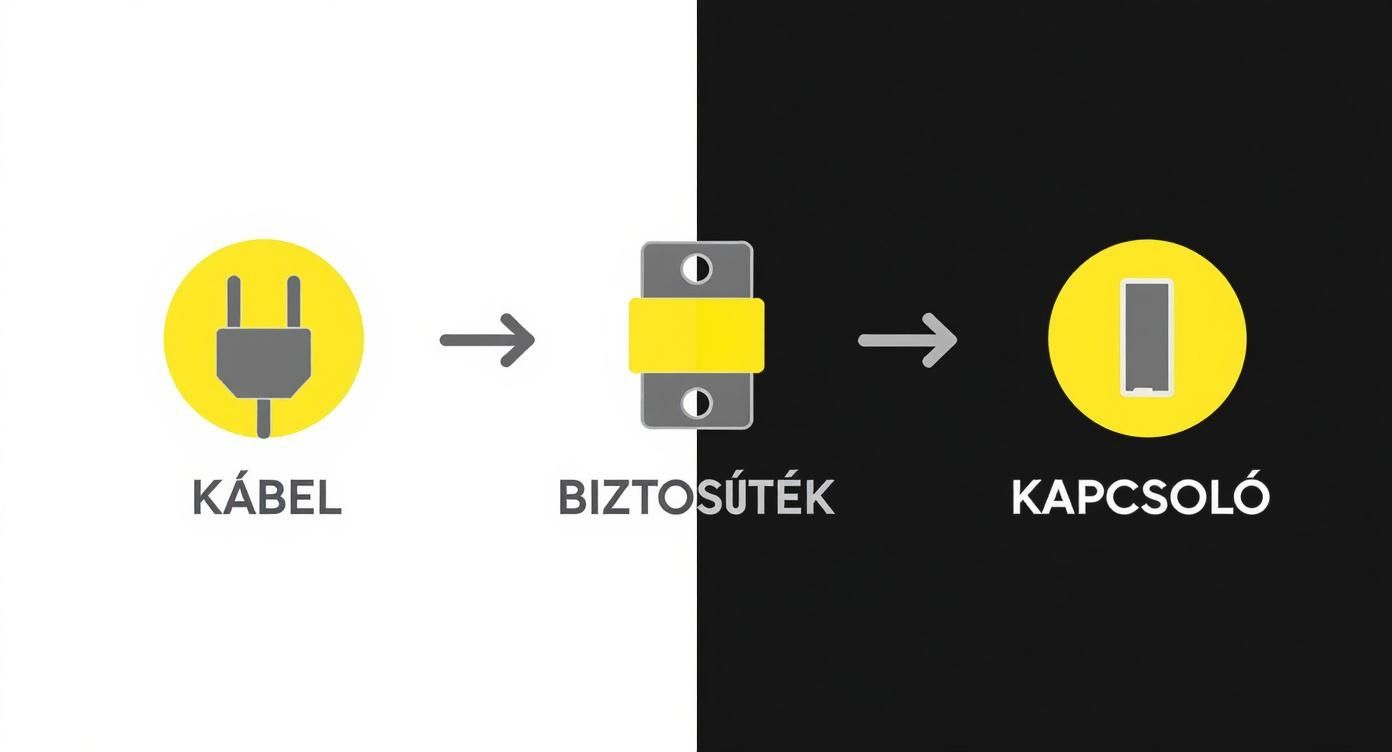

Ez az ábra remekül szemlélteti az áram útját egy egyszerű áramkörben. Jól láthatóak azok az alkatrészek – kábel, biztosíték, kapcsoló –, amiket a folytonosságvizsgálattal is ellenőrizni tudsz.

A képből tisztán látszik: az áramnak minden egyes elemen át kell haladnia, hogy a kör bezáruljon és működjön. Ha bárhol megszakad ez a lánc, az egész rendszer leáll.

Biztonságos mérés és a tipikus hibák, amikbe mindenki belefut

Amikor elektromossággal dolgozunk, a biztonság nem egy lehetőség, hanem kőbe vésett szabály. A multiméter egy zseniális, precíz eszköz, de a hálózati feszültség nem viccel, és nem bocsátja meg a legapróbb figyelmetlenséget sem. A multiméter használata kezdőknek ezért legalább annyira szól a tudatos és biztonságos munkavégzésről, mint magáról a mérésről.

Mielőtt bármit is csinálnál, az első lépés mindig a szemrevételezés. Nézd meg alaposan a mérőzsinórokat! Ha a szigetelés bárhol repedt, sérült, vagy a csatlakozónál egyetlen árva fémszál is kikandikál, az a zsinór kuka. Ne sajnáld, cseréld azonnal – ez az első és legfontosabb védelmi vonalad.

Az alapvető biztonsági aranyszabályok

A biztonságos mérés néhány egyszerű, de megkerülhetetlen szabályon alapul. Ha ezeket betartod, nemcsak a műszered, de te is épségben maradsz.

• Mindig abból indulj ki, hogy az áramkör feszültség alatt van, amíg meg nem győződtél az ellenkezőjéről. Ez a legfontosabb hozzáállás. Soha ne feltételezz semmit, mindig mérj először!
• Soha ne érj hozzá a mérőcsúcsok fém részéhez mérés közben. A csúcsokat mindig a vastagon szigetelt markolatnál fogd. Ez különösen igaz, amikor egy konnektorban vagy más, potenciálisan magasfeszültségű ponton matatsz.
• Ne dolgozz vizes, párás környezetben. A víz és az áram halálos párosítás. Legyen a kezed és a munkaterületed is csontszáraz.

Az egyik legtipikusabb hiba, amit kezdőként elkövethetsz, hogy feszültség alatt álló áramkörön próbálsz ellenállást mérni. Ezt soha, de soha ne tedd! Ellenállás- vagy folytonosságmérésnél a multiméter maga ad ki egy kis feszültséget, ami ha egy „éles” rendszerrel találkozik, szinte biztos, hogy hazavágja a műszeredet.

A méréstechnika iránti növekvő érdeklődés egyébként a gazdasági adatokban is visszaköszön. A magyarországi háztartási kisgépek piaca, amelybe a mérőeszközök is beletartoznak, hamarosan elérheti az 1 milliárd dolláros bevételt. Ez a trend is mutatja, hogy egyre többen szeretnék tudatosan használni és karbantartani a modern eszközeiket. A témáról részletesebben is olvashatsz a háztartási eszközök piacáról szóló elemzésben.

Gyakori bakik és hogyan kerüld el őket

Néhány apró figyelmetlenség is elég lehet ahhoz, hogy a mérésed pontatlan legyen, vagy akár kárt tegyél a multiméteredben. Nézzük a leggyakoribb buktatókat!

• Rossz aljzatot használsz árammérésnél. Áramerősség méréséhez a piros zsinórt szinte kivétel nélkül át kell dugni a külön erre a célra szolgáló A vagy mA jelű aljzatba. Ha a VΩ csatlakozóban felejted, nem fogsz semmit mérni, rosszabb esetben pedig zárlatot okozol.
• Mérés közben váltasz funkciót. Mielőtt a tárcsával egy másik mérési módra tekernél, mindig húzd ki a mérőcsúcsokat az áramkörből. Ez egy egyszerű mozdulat, de sok bosszúságtól kímélhet meg.
• Túl alacsony méréshatárt választasz. Ha manuális beállítású a multimétered, és fogalmad sincs, mekkora értékre számíts, mindig a legmagasabb méréshatárral kezdj! Aztán szépen, lépésről lépésre haladj lefelé, amíg megkapod a legpontosabb eredményt.

Néhány gyakori kérdés és a válaszok

Amikor az ember először vesz a kezébe multimétert, természetes, hogy felmerül benne pár kérdés. Összeszedtem a leggyakoribbakat, hogy neked már ne kelljen ezeken törnöd a fejed.

Kezdőként melyik a legjobb választás?

Ha most ismerkedsz a méréstechnikával, a legjobb barátod egy automata méréshatár-váltós (autorange) digitális multiméter lesz. Óriási segítség, hogy nem kell kézzel tekergetni a megfelelő tartományt, ezzel a leggyakoribb hibaforrástól kíméled meg magad.

Bőven elég, ha egy megbízhatóbb márkából választasz egy olyan modellt, ami tudja az alapokat: DC/AC feszültség, ellenállás és persze a sípolós folytonosságvizsgálat. Ennyi pont elég a kezdeti sikerekhez.

Mit jelent, ha „OL” jelenik meg a kijelzőn?

Az „OL” az angol „Overload” (túlterhelés) vagy „Open Loop” (szakadt áramkör) rövidítése. Azt jelzi, hogy a mért érték nagyobb, mint amit a beállított tartományban a műszer kezelni tud, vagy egyszerűen szakadást találtál.

• Ellenállásmérésnél ez egyértelműen egy megszakadt vezetéket vagy egy kiégett alkatrészt jelez.
• Feszültség vagy áram mérésekor pedig azt mutatja, hogy a mért érték túl magas az aktuális beállításhoz. Ha manuális multimétered van, egyszerűen csak válts egy nagyobb méréshatárra.

A műszerem nem mutat semmit, mi lehet a baj?

Kilencven százalékban a merülő elem a ludas. Először mindig nézd meg a kijelzőn, van-e alacsony töltöttségre utaló kis ikon. Ha ez rendben van, jöhet a második leggyakoribb ok: a mérőzsinór hibája vagy a rossz csatlakozás. Nézd meg, hogy a zsinórok épek-e, és rendesen be vannak-e dugva a megfelelő aljzatokba.

Egy gyors trükk a zsinór tesztelésére: Kapcsold a multimétert folytonosságvizsgálat (sípoló) módba, majd érintsd össze a két mérőcsúcsot. Ha nem hallasz sípolást, akkor szinte biztos, hogy a vezetékkel van gond, és cserélni kell.
