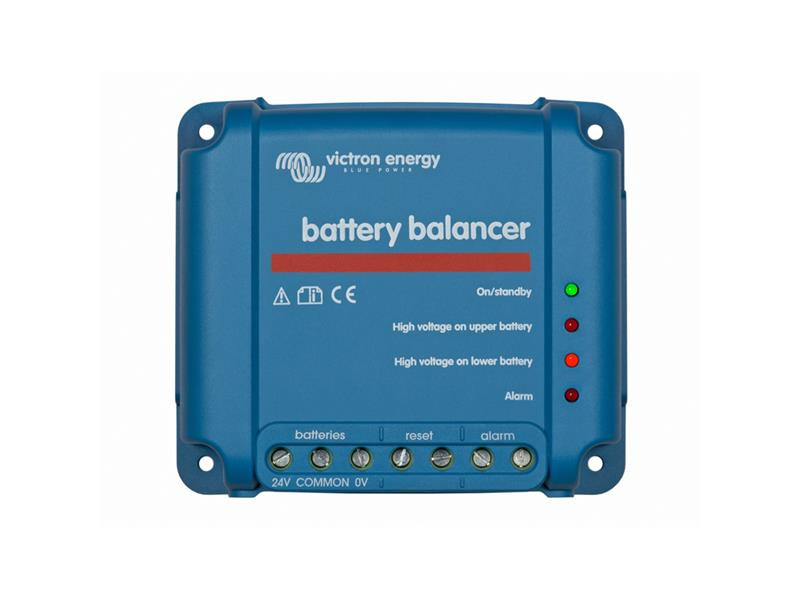

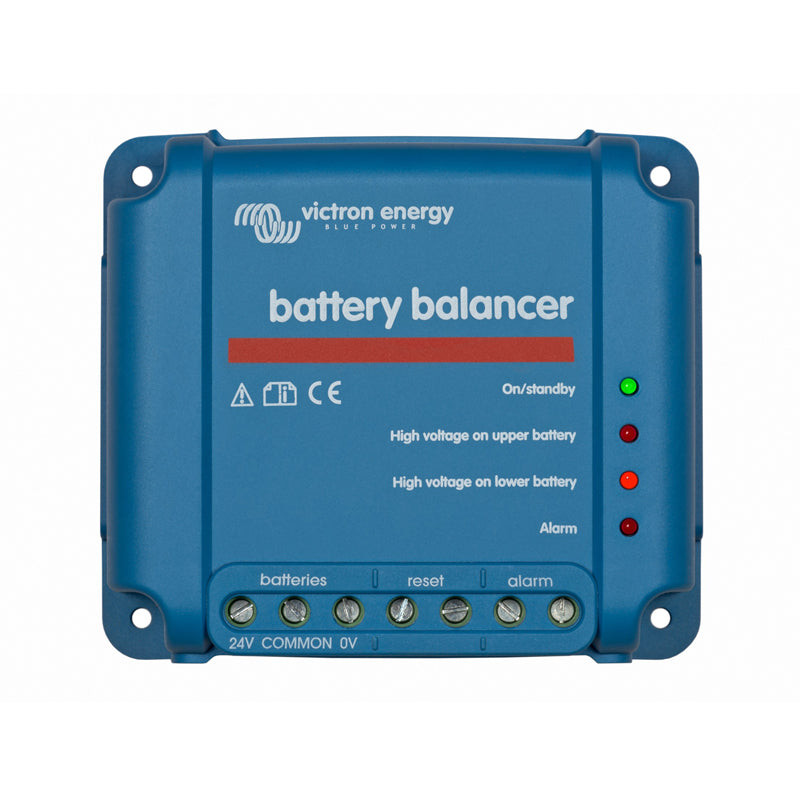

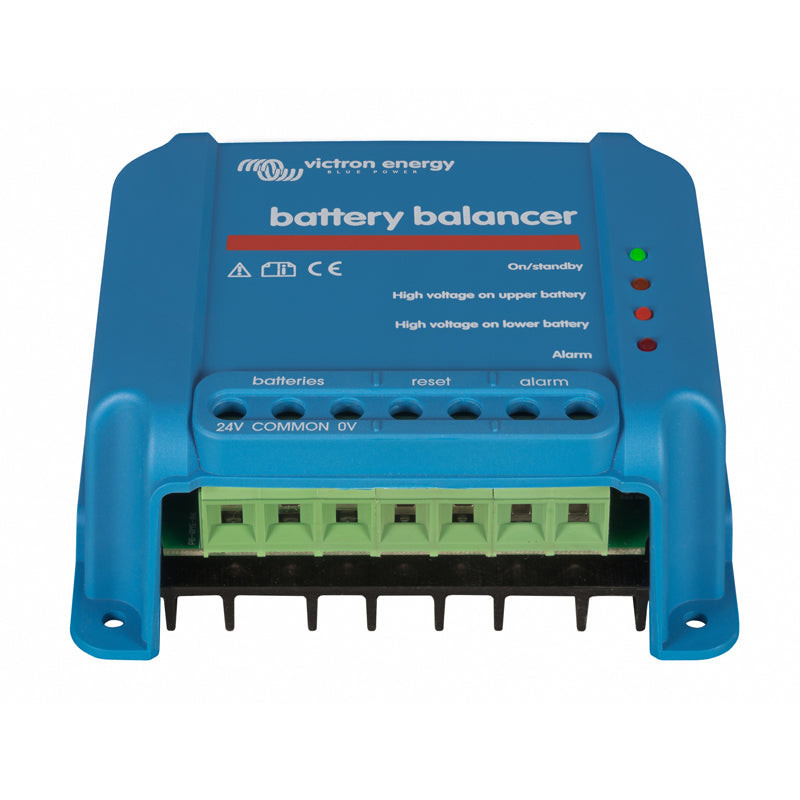

Victron Energy akkumulátor kiegyenlítő

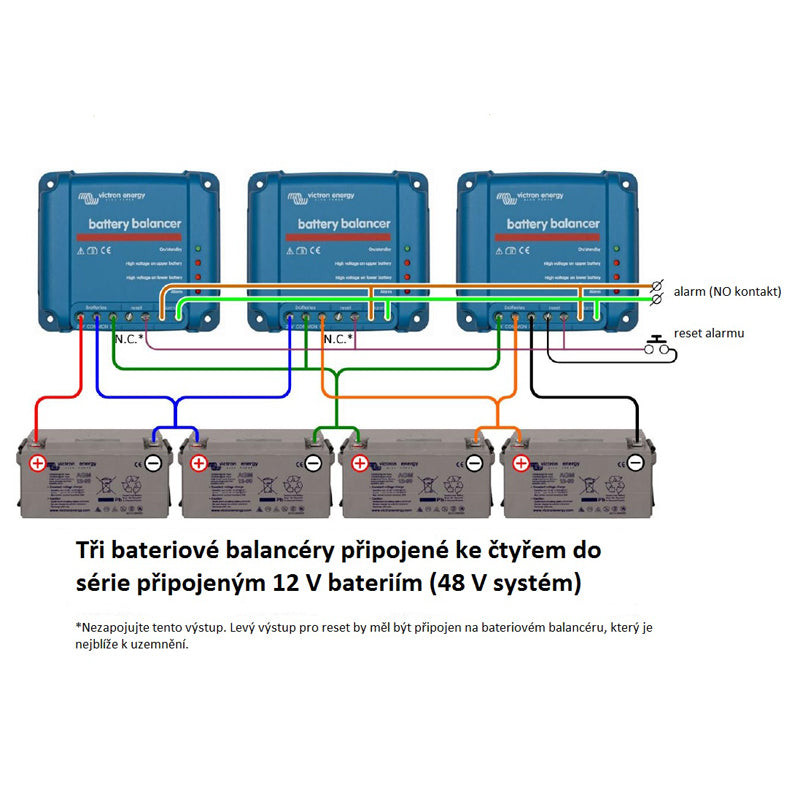

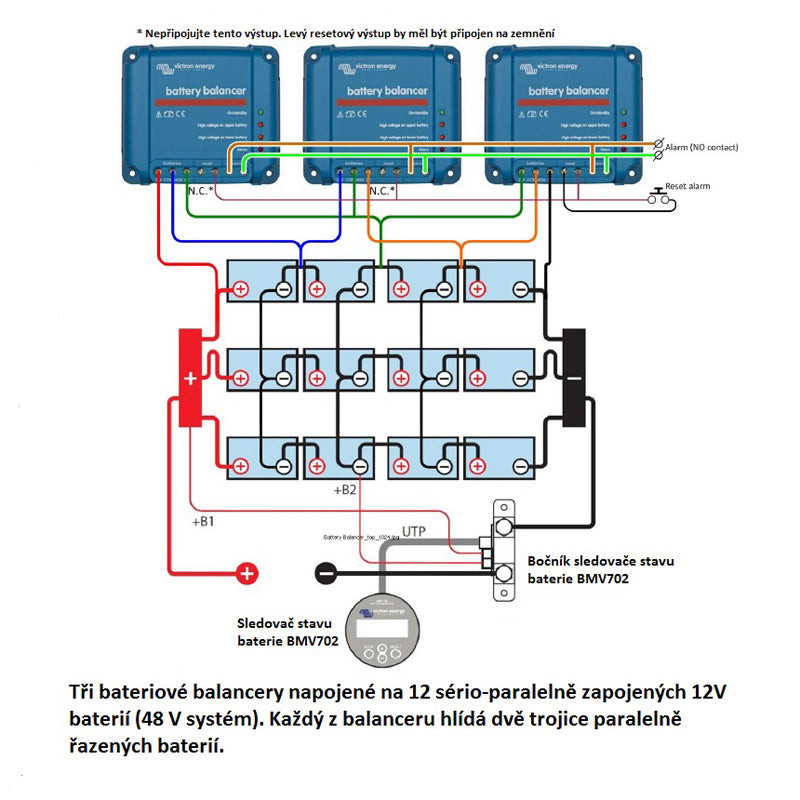

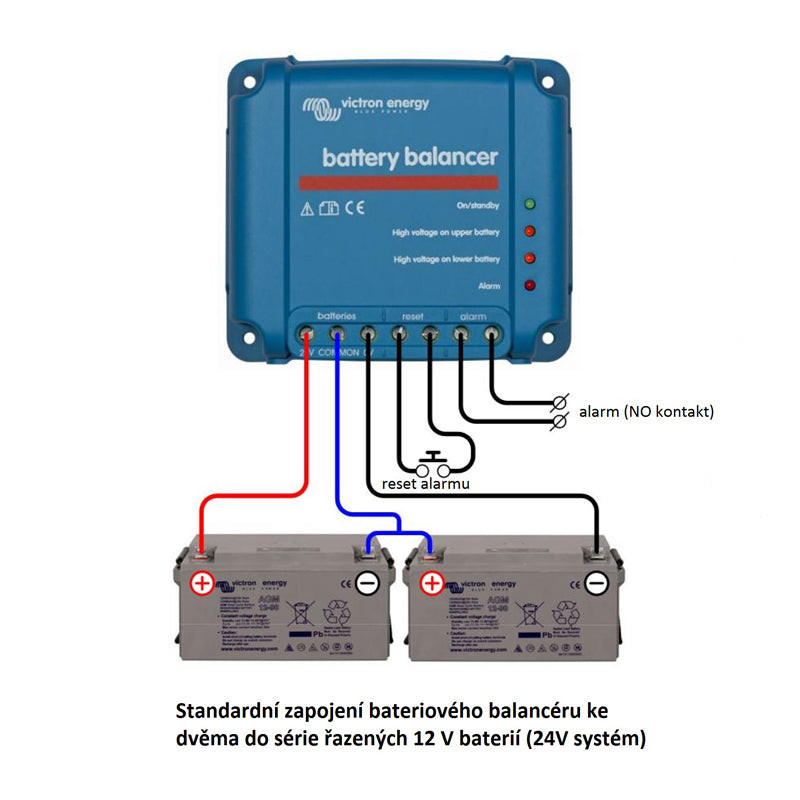

Az akkumulátor bank élettartama jelentősen lerövidülhet az egyes akkumulátorok töltési egyensúlyhiánya miatt. Ez egy olyan helyzet, amikor 12 V akkumulátorokat sorba vagy párhuzamosan (nem csak párhuzamosan!) kötnek össze. Ilyen rendszerben egy 12 V akkumulátor, amelynek belső ellenállása kissé magasabb, nem töltődik fel a párhuzamos akkumulátorok esetén, és túltöltődik a sorba kötött akkumulátorok esetén. Az új akkumulátor cellák vagy egész akkumulátorok sorba kötve szinte azonos kezdeti tulajdonságokkal rendelkeznek. Enyhe eltéréseik a töltés felszívódási vagy kiegyenlítési fázisában hasonlítanak össze. Azonban a nagy eltérések túlzott gázképződést okozhatnak, amely a túltöltés következménye a jobban töltött akkumulátoroknál, és nem kívánt szulfátosodást okozhat a kevésbé töltött akkumulátoroknál a teljes állapotig való nem töltés miatt. A megoldás a kiegyenlített töltés egy akkumulátor kiegyenlítő segítségével. Ez kiegyenlíti a két sorba kötött 12 V akkumulátor töltési állapotát, vagy több párhuzamosan sorba kötött akkumulátor töltési állapotát. Amint a 24 V rendszer töltési feszültsége meghaladja a 27,3 V-ot, az akkumulátor kiegyenlítő aktiválódik és összehasonlítja a két sorba kötött akkumulátor feszültségét. A kiegyenlítő akár 0,7 A áramot is át tud irányítani egy akkumulátorból (vagy párhuzamosan kötött akkumulátorokból) a magasabb feszültségű akkumulátorba. Az eltérő töltési áram eredménye a végső töltési állapot kölcsönösen azonos állapota minden akkumulátornak. Az akkumulátor kiegyenlítők párhuzamosan is elrendezhetők bonyolultabb rendszerekhez. U 48 A rendszerben összesen három kiegyenlítőt használnak (lásd a diagramokat). LED jelzők magyarázata: Zöld LED: az eszköz aktív, és a mért feszültség meghaladja a 27,3 V-ot. Felső narancssárga LED: a feszültség eltérés nagyobb, mint 0,1 V. Alsó narancssárga LED: a feszültség eltérés nagyobb, mint 0,1 V. Piros LED: riasztást indít, ha a megfigyelt akkumulátorok közötti eltérés nagyobb, mint 0,2 V. A riasztás addig tart, amíg az eltérés kevesebb, mint 0,14 V, vagy amíg a rendszerfeszültség nem csökken 26,6 V alá. A riasztás relé jelentősége. Alapértelmezés szerint nyitva van (inaktív). Zárva (aktiválva) van, ha a piros LED világít, azaz ha a feszültség eltérés a akkumulátorok között meghaladja a 0,2 V-ot. Amint a piros LED kialszik, a relé újra nyitva (deaktiválva) lesz (az akkumulátorok közötti feszültség eltérés csökken 0,14 V alá). A riasztás visszaállítása. A riasztás kikapcsolható a RESET-ként megjelölt kimenetek összekapcsolásával. Ezt egy kapcsolóval lehet megtenni. Telepítés. 1) Az akkumulátor kiegyenlítőt jól szellőző függőleges felületre kell telepíteni, közel az akkumulátorokhoz (de a gázok esetleges hatása miatt nem közvetlenül föléjük!). 2) Ha szükséges, telepítse a riasztás érintkezési vezetékét és a visszaállító vezetéket. 3) Legalább 0,75 mm2-es kábelt használjon a negatív, pozitív és középső pólusok csatlakoztatásához (ebben a sorrendben!). A kiegyenlítő készen áll a működésre. Ha bármelyik megfigyelt akkumulátor (sor) feszültsége 27,3 V fölé emelkedik (töltés alatt), a zöld LED világítani fog, ami azt jelenti, hogy a kiegyenlítő aktiválódik. Ebben a helyzetben, ha az akkumulátorok (sorok) eltérése nagyobb, mint 50 mV, aktív kiegyenlítés, azaz a különbség kompenzálása a akkumulátorok (sorok) között kezdődik. Ha az eltérés eléri a 100 mV-ot, az egyik narancssárga LED aktiválódik. 200 mV-nál nagyobb eltérés riasztás relét indít. Soros-párhuzamos akkumulátor kapcsolás esetén a párhuzamos sorok közötti középső összekötő kábelezésnek olyan méretűnek kell lennie, hogy kezelni tudja a vonatkozó áramot, ha az akkumulátor egy része le van választva. Termék paraméterek: Bemeneti feszültség tartomány: legfeljebb 18 V akkumulátoronként, összesen 36 V. Feszültségszint a kiegyenlítő aktiválásához: 27,3 V ± 1%. Feszültségszint a kiegyenlítő deaktiválásához: 26,6 V ± 1%. Teljesítményfogyasztás inaktív állapotban: 0,7 mA. Teljesítményfogyasztás aktív állapotban: 50 mV. Maximális kiegyenlítő áram: 0,7 A 100 mV és annál nagyobb eltérésnél. Riasztás indításához szükséges feszültség eltérés: 200 mV. Riasztás deaktiválásához szükséges feszültség eltérés: 140 mV. Riasztás relé: 60V / 1 A, alapértelmezés szerint nyitva. Hogyan lehet kikapcsolni a riasztás relét: a RESET-ként megjelölt két kimenet összekapcsolása. Túlmelegedés védelem: igen. Működési hőmérsékleti tartomány: -30-tól +50 °C-ig. Maximális páratartalom: 95% (nem kondenzáló). Ház színe: kék (RAL 5012). Csatlakozó érintkezők: 6 mm2 / AWG10, csavaros rögzítéssel. Védettségi fokozat: IP22. Súly: 0,4 kg. Méretek (magasság x szélesség x mélység): 100 x 113 x 47 mm.
