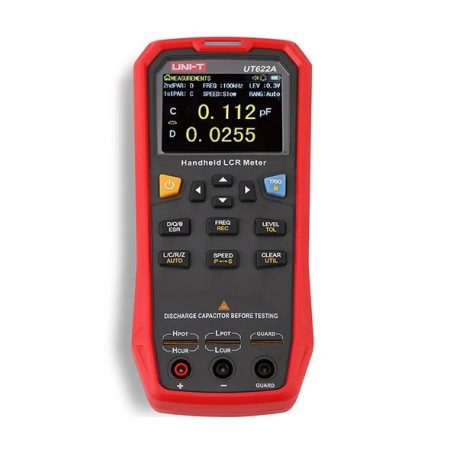

Multiméter UT622A LRC

Az UT622A LRC egy kézi komponensmérő - induktorok, ellenállások és kondenzátorok, valamint ezek másodlagos tulajdonságai: D (veszteségi tényező), Q (minőségi tényező), Θ (fázisszög fokban), Θ (fázisszög radiánban) és ESR (egyenértékű soros vagy párhuzamos ellenállás). A komponensek paramétereit 100, 120, 1000, 10000 Hz választható frekvenciájú, 0,1 Vrms, 0,3 Vrms, 1,0 Vrms választható amplitúdójú váltakozó feszültség méri a 100Ω jelforrás kimeneti impedanciáján. A legnagyobb mérési pontosság 0,1%.
A készülék intuitív, 2,8 hüvelykes átlójú TFT LCD-kijelzővel és tíz fokban állítható háttérvilágítással, beépített, nagy kapacitású, 1800 mAh-s Li-Pol akkumulátorral és miniUSB csatlakozóval rendelkezik a töltéshez és a PC-re való adatátvitelhez. A kijelző maximális értéke az elsődleges paraméterek mérésekor 99999, a minimális érték a másodlagos paraméterek mérésekor 0,0001. Mérési mód - egy mérés, amelyet egy TRI gomb vagy egy PC-ről érkező parancs indít el; vagy folyamatos mérés állítható tesztindítási sebességgel 20x / sec, 5x / sec, 2x / sec. 2 + 1 vagy 4 + 1 csatlakozó konfigurálása (UTR-L100k-H tesztkábelek vásárlása után).
A készülék technológiai kifinomultságánál fogva professzionális használatra is alkalmas - számítógéppel (PC) kapcsolódva állomást hoz létre az alkatrészek meghatározott paraméterek szerinti válogatására és használható gyártósorokon, laboratóriumokban stb.

Műszaki paraméterek:

- Az elsődleges impedancia paraméterek mérési tartománya:
típus // megjelenítési tartomány // minimális felbontás a tartományon
induktivitás L // 0,001 μH - 9999,9 H // 1 / 0,1 / 0,01 / 0,001 μH
kapacitás C // 0,001 pF - 99,999 mF // 1 / 0,1 / 0,01 / 0,001 pF
ellenállás R // 0,0001 Ω - 99,999 MΩ // 0,0001 Ω
általános impedancia Z // 0,0001 Ω - 99,999 MΩ // 0,0001 Ω

- Másodlagos impedancia paraméterek mérési tartománya:
típus // megjelenítési tartomány // minimális felbontás a tartományon
D veszteségi tényező // 0,0001 - 9,9999 // 0,0001
Q minőségi tényező // 0,0001 - 99999 // 0,0001
fázisszög fokban Θ fok // -179,9 ° - 179,99 ° // 0,01 °
fázisszög radiánban Θ rad // -3,142 rad - 3,1416 rad // 0,001 rad
egyenértékű ellenállás ESR // 0,01 mΩ - 999,99 Ω // 0,01 mΩ

- kijelző: háttérvilágítású TFT LCD kijelző 2,8 hüvelykes átlóval
- megjelenítési tartomány: maximum 99999
- pontosság: legjobb 0,1%
- alkatrészek kiválasztása a beállított tűrés szerint: igen
- feszültségmérés: AC 100, 120, 1000 vagy 10000 Hz
- amplitúdómérés. feszültség: 0,1 Vrms, 0,3 Vrms, 1,0 Vrms
- adatátvitel PC-re: igen, a szoftver PC-re telepítése után
- tápegység: Li-Pol akkumulátor 1800mAh és (vagy) DC adapter 5V ± 0,25V,> 1A
- automatikus töltéskezelés: akkor is, ha a készülék ki van kapcsolva
- töltési és adatátviteli interfész: mini USB
- munkakörnyezet: hőmérséklet 5-35 °C, páratartalom ≤80% °C
- súly elem nélkül: 305 g
- a termék méretei (Ma x Sz x Mé): 190 x 90 x 44 mm
- csomag méretei: 225 x 220 x 63 mm
- biztonsági és EMC-tanúsítvány: IEC / EN61010-1: 2010, EN61326-2: 2013, EN61326-2-2: 2013

Az egyedi csomagolás tartalma:

- UT622A készülék: 1db
- USB interfész kábel: 1db
- kétpólusú tesztkábelek krokodilcsipeszekkel UTR-002: 1db
- aranyozott rövidzárlati tábla UTR-001: 1db
- használati utasítás: 1db
