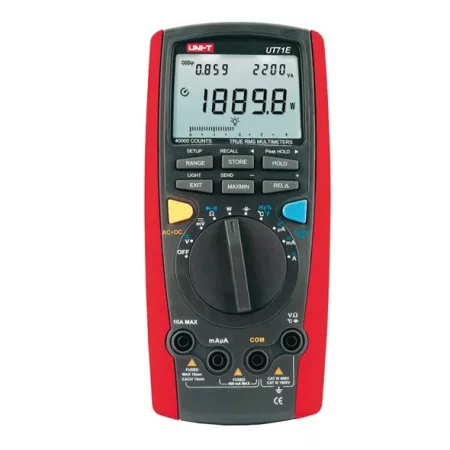

Multiméter UNI-T UT71E

Az UT71 sorozat a legmodernebb intelligens, közepes méretű kézi multiméter család automatikus és kézi tartományváltással, valamint ± 20 000 vagy 40 000 fő kijelző tartományt és két további kiegészítő kijelzőt. A készülékek a felső középosztályba tartoznak, minőségi kialakításban és megbízhatóságban jeleskednek, és ipari felhasználásra is alkalmasak. Az UT71 sorozat gyorsan megoldja az elektronika, a gyárautomatizálás, az elosztás és az elektronikai mérnöki berendezések összetett problémáit. Az UT71 sorozat lehetővé teszi felső és alsó mérési határértékek beállítását, ami nagyon hasznos funkció a tömegelektronikai gyártás szabályozásának és az átvilágítás hatékonyságának javításához. Lehetővé teszik az AC / DC feszültség és áramok mérését, az ellenállást, a dióda tesztet, a folytonossági tesztet, a kapacitás, a frekvencia, a hőmérséklet, a 4-20 mA áramhurok (kivéve UT71A) és a bemeneti teljesítmény (UT71E esetén) mérését. A készülékek lehetővé teszik az adattárolást és a csatlakozást USB-n keresztül optikai leválasztással, vagy külön megvásárolandó UT-D07A Bluetooth adapteren keresztül. Eszközét mobiltelefonnal vagy táblagéppel párosíthatja, ha letölti a megfelelő szoftvert az Apple Store vagy a Google Play Store áruházból. A kijelzőn megjelenő információk világos háttéren sötétek. Az áramtartományok védelmét cső alakú biztosítékok végzik (10A tartomány F 10A / 250V (ø5 x 20mm) biztosítékkal; mA / µA tartomány F 500mA / 250V (ø5 x 20mm) biztosítékkal). A multiméter 9 V-os elemmel (6F22) működik. A mennyiségek mérési tartománya automatikusan vagy manuálisan választható ki. A csomag tüskés mérőkábeleket, valamint akkumulátorokat tartalmaz.

Az UT71E egy csúcskategóriás digitális multiméter TRMS, amelyet az elektronikai gyártás vezérlésében, a gyári automatizálásban és az elektromos áram elosztásában is felhasználnak. A termékre 3 év kiterjesztett garanciát vállalunk.

Termék paraméterei:

- teljes mértékben megfelel az IEC / EN611010 szabványnak, és kettős szigeteléssel rendelkezik
- szerepel a CAT kategóriában. III 1000V - belső el. telepítés háromfázisú elosztással
- szerepel a CAT kategóriában. IV 600V - kültéri el. beépítés (rögzítő elemek, belső beépítés kezdete)
- a fő kijelző maximális kijelzése 40000, a másodlagos kijelzőké 4000
- típusú háttérvilágítású LCD kijelző, világos háttéren sötét adatokkal, 3 háttérvilágítási értékkel
- a kijelző tartománya ±40000 feszültségek, áramok, ellenállások és frekvenciák mérésére.
- frissítési gyakoriság a legtöbb mérésnél másodpercenként 2-3 alkalommal
- analóg oszlopdiagram kijelző 40 szegmens, sebesség 10 megtekintés/mp.
- automatikus vagy kézi beállítási tartományok
- váltakozó áramú feszültség mérési tartományai: 4 V/1000 V, valós RMS 0-1000 V, sávszélesség 100 kHz
- AC áram mérési tartományai: 400 μA/10 A sávszélesség 45 Hz - 10 kHz
- DC feszültség (egyenáram) mérési tartományai: 400 mV/1000 V
- Egyenáram (DC) mérési tartományai: 400 μA/10 A
- a bemeneti teljesítmény és a látszólagos teljesítmény mérési tartománya 2500 W-ig és a teljesítménytényező 0 és 1 között
- ellenállás mérési tartományok: 400 Ω/40 MΩ
- kondenzátor kapacitás mérési tartományok: 40 nF/40,00 mF
- frekvencia mérés mérési tartományai: 40 Hz/400 MHz
- hőmérséklet mérési tartományok °C-ban (-40 °C és 1000 °C között) és °F-ban (-40 °F és 1832 °F között)
- nagy pontosság
- beépített memória 100 mérési rekordhoz
- a feszültség effektív értékeinek mérése st. feszültségek és áramok (TRMS)
- váltakozó feszültségek mérése során két másodlagos kijelzőn van lehetőség frekvencia vagy feszültségváltozás mérésére
- a másodlagos kijelzőn lehetőség van a DC feszültségre szuperponált AC komponens mérésére is
- relatív mérési mód
- MAX és MIN csúcsmérés, az érték kimerevítése a kijelzőn (Data Hold)- lemerült akkumulátor jelzés
- automatikus kikapcsolás (alvás inaktivitás esetén)
- a feszültségbemenetek túlterhelés elleni védelme
- árambemenetek védelme gyors biztosítékokkal
- bemeneti impedancia 10MΩ, 400mV/DC és 2,5GΩ között
- diódák és félvezető átmenetek vizsgálata 0-3V feszültséggel
- mellékelt "K" típusú hőmérsékletszonda 230°C hőmérséklet mérésére
- mellékelt USB kábel opto-elektromos konverterrel, szoftver letölthető a gyártó weboldaláról: https://meters.uni-trend.com/product/ut71-series/#Docs
- lehetőség van UT-D07A Bluetooth adapter vásárlására
- Elmagban mérés is lehetséges. mező 1 V/m intenzitásig, további 5% hibával

Műszaki paraméterek:

- DC feszültség mérés (bemeneti impedancia 10MΩ, 400 mV tartományban 2,5GΩ):
(tartomány / felbontás / pontosság)
400 mV / 0,01 mV / ± 0,025% + 5
4 V / 0,0001 mV / ± 0,05% + 5
40 V / 0,001 mV / ± 0,05% + 5
400 V / 0,01 V / ± 0,05% + 5
1000 V / 0,1 V / nincs meghatározva
1000 V-os túlterhelés elleni védelem.


- AC feszültség mérés (AC + DC mérés is elérhető) (bemeneti impedancia kb. 10MΩ):
(tartomány / felbontás / pontosság 45Hz-től 1kHz-ig / 1kHz-től 10kHz-ig / 10kHz-től 100kHz-ig)
4 V / 0,0001 V / ± 0,4% + 30 / ± 3% + 30 / ± 6% + 30
40 V / 0,001 V / ± 0,4% + 30 / ± 5% + 30 / ± 6% + 30
400 V / 0,01 V / ± 0,4% + 30 / ± 5% + 30 / nem meghatározott
1000 V / 0,1 V / ± 1% + 30 / ± 5% + 30 (1 kH

- AC feszültség mérés (AC + DC mérés is elérhető) (bemeneti impedancia kb. 10MΩ):
(tartomány / felbontás / pontosság 45Hz-től 1kHz-ig / 1kHz-től 10kHz-ig / 10kHz-től 100kHz-ig)
4 V / 0,0001 V / ± 0,4% + 30 / ± 3% + 30 / ± 6% + 30
40 V / 0,001 V / ± 0,4% + 30 / ± 5% + 30 / ± 6% + 30
400 V / 0,01 V / ± 0,4% + 30 / ± 5% + 30 / nem meghatározott
1000 V / 0,1 V / ± 1% + 30 / ± 5% + 30 (1 kHz - 5 kHz) / ± 10% + 30 (5 kHz - 10 kHz)
1000 V-os túlterhelés elleni védelem.


- DC árammérés:
(tartomány / felbontás / pontosság)
400 μA / 0,01 μA / ± 0,1% + 15
4000 μA / 0,1 μA / ± 0,1% + 15
40 mA / 1 μA / ± 0,15% + 15
400 mA / 10 μA / ± 0,15% + 15
10 A / 1 mA / ± 0,5% + 30

- Váltakozó áram mérése (AC + DC mérés is elérhető) (45 Hz - 10 kHz):
(tartomány / felbontás / pontosság)
400 μA / 0,01 μA / ± 0,7% + 15
4000 μA / 0,1 μA / ± 0,7% + 15
40 mA / 1 µA / ± 0,1% + 40
400 mA / 10 µA / ± 0,1% + 40
10 A / 1 mA / ± 1,5% + 20 (45 Hz - 1 kHz) / ± 5% + 40 (1 kHz - 10 kHz)


- Teljesítménymérés:
(tartomány / felbontás / pontosság)
Teljesítmény 2500 W / 0,1 W / ± 2% + 10
Látszólagos teljesítmény 2500 W / 1 W / ± 2% + 50
Teljesítménytényező 0-1 / 0,001 W / ± 2% + 10
A bemeneti feszültség bemeneti tartománya 50 - 250 V / AC.
Feszültség bemeneti impedancia 10MΩ.
Árambemenet védelem 10 A / 250V.


- Ellenállás mérés:
(tartomány / felbontás / pontosság)
400 Ω / 0,01 Ω / ± 0,3% + 8
4 kΩ / 0,0001 kΩ / ± 0,3% + 8
40 kΩ / 0,001 kΩ / ± 0,3% + 8
400 kΩ / 0,1 kΩ / ± 0,5% + 20
4 MΩ / 0,0001 MΩ / ± 1% + 40
40 MΩ / 0,001 MΩ / ± 1,5% + 40
1000 V-os túlterhelés elleni védelem.


- Kondenzátor kapacitás mérés:
(tartomány / felbontás / pontosság)
40 nF / 0,001 nF / ± 1% + 20
400 nF / 0,01 nF / ± 1% + 20
4 μF / 0,0001 μF / ± 1% + 20
40 μF / 0,001 μF / ± 1% + 20
400 μF / 0,01 μF / ± 1,2% + 20
4 mF / 0,0001 mF / ± 5% + 20
40 mF / 0,001 mF / nincs meghatározva
1000 V-os túlterhelés elleni védelem.

- Frekvencia mérés:
(tartomány / felbontás / pontosság)
40 Hz / 0,001 Hz / ± 0,01% + 8
400 Hz / 0,01 Hz / ± 0,01% + 8
4 kHz / 0,0001 kHz / ± 0,01% + 8
40 kHz / 0,001 kHz / ± 0,01% + 8
400 kHz / 0,01 kHz / ± 0,01% + 8
4 MHz / 0,0001 MHz / ± 0,01% + 8
40 MHz / 0,001 MHz / ± 0,01% + 8
400 MHz / 0,01 MHz / nincs meghatározva
Túlterhelés elleni védelem 1000V.


- Hőmérséklet mérés (°C):
(tartomány / felbontás / pontosság)
-40°C és + 40°C között / 0,1°C / ± 3% + 30
+ 40°C - + 400°C / 0,1°C / ± 1% + 30
+ 400°C és 1000°C között / 0,1°C / ± 2,5%


- Hőmérsékletmérés (°F):
(tartomány / felbontás / pontosság)
-40°F - + 32°F / 0,1°F / ± 3% + 30
+32°F és +752°F / 0,1°F / ± 1% + 30
+752°F - +1832°F / 0,1°F / ± 2,5%
Túlterhelés elleni védelem 1000V.


- Áramhurok mérése 4 - 20 mA
(tartomány / felbontás / pontosság)
(4-20 mA)% / 0,01% / ± 1% + 50
Túlterhelés elleni biztosíték F500mA / 250V.

- Dióda teszt:
feszültség a kapcsokon terhelés nélkül 2,8 V
a feszültségesés egy jó szilícium átmeneten 0,5-0,8 V
mérési felbontás 0,0001 mV
1000 V-os túlterhelés elleni védelem.


- Vezetőképességi teszt:
feszültség a kapcsokon terhelés nélkül 1,2 V
a berregő hang nem szólal meg, ha az ellenállás nagyobb, mint 60 Ω
a hang megszólal, ha az ellenállás kisebb, mint 40 Ω
1000 V-os túlterhelés elleni védelem.


Általános jellemzők:

- Tápellátás: 9V elem (6F22)
- LCD kijelző: 73 mm x 50 mm háttérvilágítással, 2 fényerősséggel, vagy kikapcsolva
- termék színe: piros és szürke
- a termék nettó tömege: 384 g
- termék mérete: 200 mm x 93 mm x 40 mm


Az egyedi csomagolás tartalma:

- UT71E multiméter tárolótokkal
- akkumulátor 9V elem (6F22)
- F1 biztosíték: F 10A / 250V (ø5 x 20mm) - a készülékben
- F2 biztosíték: F 500mA / 250V (ø5 x 20mm) - a készülékben
- USB kábel opto-el. átalakító
- tesztkábelek tüskés CAT III 1000V, CAT IV 600V kategóriában
- "K" típusú hőmérsékletszonda 230 ° C-ig terjedő hőmérséklet mérésére
- használati utasítás cseh, szlovák és angol nyelven
