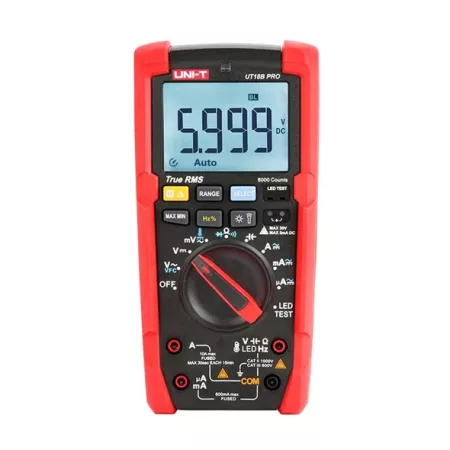

Multiméter UNI-T UT18B PRO

Az UT18B PRO 1000 V True RMS digitális multiméter egy rendkívül megbízható, biztonságos és tartós multiméter, amely valós RMS értékeket mér, és CAT II 1000 V / CAT III 600 V elosztóberendezésekben is használható. Az UT18B PRO True RMS digitális multiméter pontosan tudja mérni a tökéletlen, nem lineáris váltakozó feszültséghullámokat, például a feszültségátalakítók által keltetteket, és a beépített VFC módnak köszönhetően ez a mérő képes eltávolítani a zavaró feszültségjelet, ami jobb pontos feszültség leolvasást eredményez.
Az UT18B PRO eszköz tartományai automatikusan vagy manuálisan válthatók. Az LCD-kijelző maximális megjeleníthető értéke 6200. A gyors analóg-digitális konverter (ADC) akár 3-szor is mér másodpercenként.
Az UT18B PRO mérőműszer AC/DC feszültségek és áramok, ellenállás, kapacitás, frekvencia, munkaciklus és hőmérséklet mérését teszi lehetővé. Akár 1V/m elektromos térerősségű környezetben is használható.
A μA és mA áramtartományt egy FF440 mA / H 1000 V, ø10 x 38mm CE, 20 kA megszakítóképességű gyorsbiztosíték védi, a 10 A áramtartományt pedig egy gyors működésű FF11A / H 1000 V biztosíték. ø10 x 38mm CE, 20kA megszakítóképességgel. A feszültségbemenetek védve vannak az 1000 V-nál nagyobb feszültségcsúcsoktól.
Az UT17B PRO multiméterhez képest az UT18B PRO különbözik a tesztkábelek eltérő kialakításában, a nagyobb frekvencia mérési tartományban (akár 1MHz) és a kapacitásban (akár 6mF), valamint lehetővé teszi a legtöbb különböző típusú LED feszültséggel történő mérését. 12V-ig.
A készülék hátulján található beépített LED zseblámpa és a kijelző automatikus háttérvilágítása lehetővé teszi a felhasználók számára, hogy sötét környezetben is könnyedén megoldják az elektromos berendezésekkel kapcsolatos problémákat.
Két darab AA R6 1,5 V-os ceruzaelemmel működik, és a készülék 15 perc inaktivitás után automatikusan kikapcsol.

Termék paraméterei:

- a készülék kettős szigeteléssel rendelkezik
- CAT II 1000V és CAT III 600V besorolású
- HTN típusú LCD kijelző, maximum 6200 kijelzővel
- a kijelző automatikus háttérvilágítása környezeti fényérzékelővel
- frissítési gyakoriság a legtöbb mérésnél másodpercenként 3x
- beállítási tartományok automatikusan vagy manuálisan
- automatikus polaritás kijelzés
- váltakozó áramú feszültség (váltakozó áram) mérési tartományai: 600 mV és 1000 V között
- váltóáram (váltakozó áram) mérési tartományai: 600 μA és 10 A között
- DC feszültség (egyenáram) mérési tartományai: 600 mV és 1000 V között
- az egyenáram (egyenáram) mérési tartományai: 600 μA és 10 A között
- az ellenállások ellenállásmérési tartományai: 600 Ω és 60 MΩ között
- a kondenzátor kapacitásának mérési tartományai: 6000 nF - 6000 mF
- frekvencia mérési tartomány: 10 kHz - 1 MHz
- a munkaciklus mérési tartománya: 1% és 99,9% között
- hőmérséklet mérési tartomány a mellékelt K-típusú hőelemmel: -55 °C és 230 °C között
- nagy pontosság
- TRMS, st. effektív feszültségértékeinek mérése. feszültségek és áramok
- relatív mérési mód
- MAX/MIN mód
- VFC szűrő interferencia ellen
- 1000 V-nál nagyobb feszültségű bemenetek túlterhelés elleni védelme
- túlfeszültség-bemenetek védelme gyors biztosítékokkal
- bemeneti impedancia mV tartományon ≥ 3GΩ, egyéb feszültségtartományokon 10MΩ
- diódák és félvezető átmenetek vizsgálata 0-tól kb. 3V, tesztáram 1,2mA,
- LED dióda teszt 0-12V feszültséggel, 1,2mA tesztárammal, üresjárati feszültség max. 30V
- tápellátás 2 db R6 1,5V elem
- lemerült akkumulátor jelzés
- automatikus kikapcsolás (alvó üzemmód üresjáratban)
- LED lámpa az alján
- Elmagban mérés is lehetséges. 1V/m intenzitású mezők 5%-os további hibával
Technikai paraméterek :

(a pontosság 23°C ±5°C hőmérsékleten és ≤75% relatív páratartalom mellett van meghatározva

- Egyenáramú feszültségmérés (bemeneti impedancia mV ≥3GΩ, egyéb tartományokban 10MΩ):
(tartomány / felbontás / pontosság)
600,0 mV / 0,1 mV / ± (0,5% + 3)
6,000 V / 0,001 V / ± (0,5% + 3)
60,00 V / 0,01 V / ± (0,5% + 3)
600,0 V / 0,1 V / ± (0,5% + 3)
1000, V / 1 V / ± (0,5% + 3)

- AC feszültség mérése (bemeneti impedancia kb. 10MΩ, 40Hz - 500Hz):
( tartomány / felbontás / pontosság )
600,0 mV / 0,1 mV / ± (1% + 3)
6.000 V / 0.001 V / ± (1% + 3)
60,00 V / 0,01 V / ± (1% + 3)
600,0 V / 0,1 V / ± (1% + 3)
1000,0 V / 1 V / ± (1% + 3)
V.F.C. 600,0 V / 0,1 V 0,001 / ± (4,0% +10); (40 Hz-től 400 Hz-ig)

- DC áram mérése:
( tartomány / felbontás / pontosság )
600,0 μA / 0,1 μA / ± 0,8% + 3
6000 μA / 1 μA / ± 0,8% + 3
60,00 mA / 0,01 mA / ± 0,8% + 3
600,0 mA / 0,1 mA / ± 0,8% + 3
6.000A / 0.001A / ± 1.2% + 5
10 000 A / 0,01 A / ± 1,2% + 5

- AC áram mérése (40Hz-től 500Hz-ig):
( tartomány / felbontás / pontosság )
600,0 μA / 0,1 μA / ± (1,0% + 3)
6000 μA / 1 μA / ± (1,0% + 3)
60,00 mA / 0,01 mA / ± (1,0% + 3)
600,0 mA / 0,1 mA / ± (1,0% + 3)
6,000 A / 0,001 A / ± (1,5% + 3)
10,00 A / 0,01 A / ± (1,5% + 3)

- ellenállásmérés:
( tartomány / felbontás / pontosság )
600,0 Ω / 0,1 Ω / ± (0,5% + 2)
6000 kΩ / 1 Ω / ± (0,5% + 2)
60,00 kΩ / 10 Ω / ± (0,5% + 2)
600,0 kΩ / 100 Ω / ± (0,5% + 2)
6000 MΩ / 1 kΩ / ± (0,5% + 2)
60,00 MΩ / 10 kΩ / ± (2,0% + 5)

- a kondenzátor kapacitásának mérése:
( tartomány / felbontás / pontosság )
60,00 nF / 0,01 nF / REL módban: ± (4,0% + 8)
600,0 nF / 0,1 nF / ± 2,0% + 5
6000 μF / 0,001 μF / ± 2,0% + 5
60,0 μF / 0,01 μF / ± 2,0% + 5
600,0 μF / 0,1 μF / ± 2,0% + 5
6000 F / 1 µF / (≤ 1000 µF) / ± (5,0% + 5)
6000 F / 1 µF / (≥ 1000 µF) / ± (10,0%)
túlterhelés elleni védelem: 1000V – PTC
Ha a mért kapacitás ≤ 600 nF, a pontosság érdekében REL mód ajánlott.


- diódák és félvezető átmenetek mérése:
nyitott áramköri feszültség: 3,0V
próbaáram: kb. 1,2 mA)
a normál feszültségesés a szilícium átmeneten 0,500-0,800 mV
feszültségfelbontás ennél a mérésnél: 0,001V


- az áramkör folytonosságának mérése:
ha a vonal ellenállása >50 Ω, megszakítást jelez, a berregő nem sípol
ha a vonal ellenállása ≤10 Ω, az áramkör megszakadt, a hangjelző folyamatosan sípol
túlterhelés elleni védelem: 1000V

- frekvencia mérése, munkaciklus:
( tartomány / felbontás / pontosság )
10 kHz - 1 MHz / 0,01 kHz - 0,001 MHz / ± (0,1% + 3)

1,0% - 99,9% / 0,1% / ± (1,0% + 4)
A munkaciklus mérés csak 1 kHz-ig terjedő négyszöghullámokra alkalmas, 100 mVrms és 30 Vrms közötti amplitúdójú


- hőmérsékletmérés: -55°C és 500°C között (-67°F és 932°F között)
( tartomány / felbontás / pontosság )
-55 °C és 0 °C között / 0,1 °C / ± (6,0% + 2 °C)
0°C - 50°C / 0,1°C / ±2°C
50°C és 500°C között / 0,1°C / ± (2,0% +1°C)

( tartomány / felbontás / pontosság )
-67°F – 32°F / 1°F / ±(10,0% + 2°F)
32°F – 122°F / 1°F / ±4°F
122°F – 932°F / 1°F / ± (4,0% +4°F)
- biztosítéktartomány 10A: biztosíték FF 11A H/1000V (10 x 38mm) CE
- a mA/µA tartomány védelme: FF 440mA H/1000V (10 x 38mm) CE biztosíték
- készülék lefedettsége: nincs meghatározva
- készülék méretei: 195 x 95 x 58 mm
- súly: kb. 484,5 g (elemekkel együtt)
- üzemi hőmérséklet: 0°C és 40°C között
- üzemi relatív páratartalom: 0°C és 30°C között ≤ 75%, 30°C és 40°C között ≤ 50%
- munkamagasság: 0-2000 m
- Tárolási hőmérséklet: -10°C és 50°C között
- a készülék megfelel a szabványoknak: CE, UKCA, cETLus, CAT II 1000V, CAT III 600V, kettős szigetelés, feszültség túlterhelés elleni védelem ≥ 1000V, EN 61326-1:2013; EN 61326-2-2:2013, EN 61010-1:2010; EN 61010-2-030:2010; EN 61010-2-033:2012. Megfelel az UL szabványnak: 61010-1, 61010-2-030. CSA STD szerint tanúsítva. C22.2 No. 61010-1, 61010-2-030, 61010-2-033.


Az egyedi csomagolás tartalma:

- UT17B PRO multiméter tárolótokkal: 1 db
- tesztkábelek tüskés CAT II 1000V, CAT III 600V kategóriában: 1 pár
- K-típusú hőelem (nikkel/króm-nikkel/szilícium) +230°C hőmérsékletig: 1 db
- biztosíték F1, FF 440 mA H 1000 V (10 x 38mm) - a készülékben: 1db
- biztosíték F2, FF 11 A H 1000 V (10 x 38mm) - a készülékben: 1db
- használati útmutató: 1 db


Kereskedelmi csomagolás:

- kartondoboz méretei: 480 x 370 x 195 mm
- szabványos mennyiség kartondobozban: 10 db
- a doboz teljes súlya: kb. 9,1 kg
