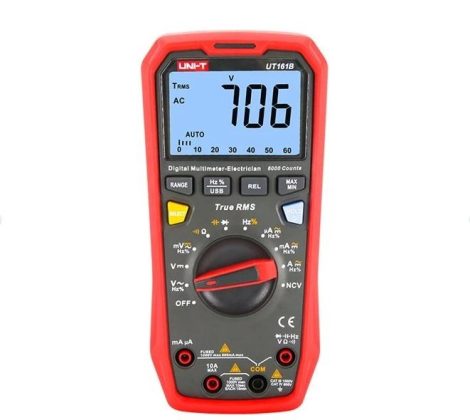

Multiméter UNI-T UT161B

Termék paraméterei:

- teljes mértékben megfelel az IEC / EN61010-1 szabványnak, és kettős szigeteléssel rendelkezik
- CAT III kategóriába tartozik 1000V - beltéri el. telepítés háromfázisú elosztással
- CAT IV 600V kategóriába tartozik - kültéri el. beépítés (rögzítő elemek, belső beépítés kezdete)
- HTN típusú LCD kijelző, maximum ± 6000 kijelzővel
- frissítési gyakoriság a legtöbb mérésnél másodpercenként 3x
- automatikus vagy kézi beállítási tartományok
- automatikus polaritás kijelzés
- AC feszültség (váltakozó áram) mérési tartományai: 60 mV / 1000 V
- AC áram mérési tartományai: 600 μA / 10 A
- DC feszültség (egyenáram) mérési tartományai: 60 mV / 1000 V
- Egyenáram (DC) mérési tartományai: 600 μA / 10 A
- az ellenállások ellenállásának mérési tartományai: 600 Ω / 60 MΩ
- kondenzátor kapacitás mérési tartományok: 60 nF / 66mF
- mérési frekvencia tartomány: 10 Hz / 10.00MHz
- mérési tartomány munkaciklus: 0,1% - 99,9%
- diódák szilícium átmeneteinek mérése
- vonal folytonossági mérés
- érintésmentes feszültségérzékelés NCV
- nagy pontosság
- TRMS, a feszültség effektív értékeinek mérése st. feszültségek és áramok
- relatív mérési mód
- MAX / MIN mód
- Túllépési figyelmeztetés: OL
- USB kábel a mért értékek PC-re átviteléhez
- a bemenetek védelme 1000 V-nál nagyobb feszültség túlterhelés ellen
- μA és mA árambemenet védelme gyorsbiztosítékkal FF600 mA H 1000 V, ø6 x 32mm CE
- 10A árambemenet védelme FF11A / 1000V ø10 x 38mm CE gyorsbiztosítékkal
- bemeneti impedancia mV tartományban kb. 1GΩ, más feszültségtartományokban 10MΩ,
- Diódák és félvezető átmenetek vizsgálata 0-3 V feszültséggel, 1,2mA tesztárammal
- tápellátás 4 db AAA R03 1,5V elemmel
- lemerült akkumulátor jelzés
- automatikus kikapcsolás 15 perc után (alvás inaktivitás esetén)
- Opcionális Bluetooth adapter adatátvitelhez számítógépre

Technikai paraméterek :
(a pontosság 23 °C ± 5 °C hőmérsékleten és 75%-nál kisebb relatív páratartalom mellett van meghatározva)

- DC feszültség mérés (bemeneti impedancia kb. 1 GΩ mV tartományban, kb. 10MΩ egyéb tartományokban):
(tartomány / felbontás / pontosság)
60,00 mV / 0,01 mV / ± (0,8 % + 5)
600,0 mV / 0,1 mV / ± (0,8 % + 3)
6000 V / 0,001 V / ± (0,5 % + 3)
60,00 V / 0,01 V / ± (0,5 % + 3)
600,0 V / 0,1 V / ± (0,5 % + 3)
1000 V / 1 V / ± (1,0 % + 3)


- AC feszültség mérés (bemeneti impedancia kb. 10MΩ):
( tartomány / felbontás / pontosság 40 Hz és 500 Hz között)
60,00 mV / 0,01 mV / ± (1,2 % + 5)
600,0 mV / 0,1 mV / ± (1,2 % + 5)
6000 V / 0,001 V / ± (1,0 % + 3)
60,00 V / 0,01 V / ± (1,0 % + 3)
600,0 V / 0,1 V / ± (1,0 % + 3)
1000 V / 1 V / ± (1,2 % + 5)
A valós RMS értéket jeleníti meg.


- DC árammérés:
(tartomány / felbontás / pontosság)
600,0 μA / 0,1 μA / ± (1,0 % + 2)
6000 μA / 1 μA / ± (1,0 % + 2)
60,00 mA / 10 μA / ± (1,0 % + 3)
600,0 mA / 0,1 mA / ± (1,0 % + 3)
6000 A / 1 mA / ± (1,2 % + 5)
10 000 A / 10 mA / ± (1,2 % + 5)


- AC áram mérése:
( tartomány / felbontás / pontosság 40 Hz és 500 Hz között)
600,0 μA / 0,1 μA / ± (1,2 % + 5)
6000 μA / 1 μA / ± (1,2 % + 5)
60,00 mA / 10 μA / ± (1,5 % + 5)
600,0 mA / 0,1 mA / ± (1,5 % + 5)
6000 A / 1 mA / ± (2,0 % + 5)
10 A / 10 mA / ± (2,0 % + 5)
A valós RMS értéket jeleníti meg


- Ellenállás mérés:
(tartomány / felbontás / pontosság)
600,0 Ω / 0,1 Ω / ± (1,2 % + 2)
6000 kΩ / 1 Ω / ± (1,0 % + 2)
60,00 kΩ / 10 Ω / ± (1,0 % + 2)
600,0 kΩ / 100 Ω / ± (1,0 % + 2)
6000 MΩ / 1 kΩ / ± (1,2 % + 2)
60,00 MΩ / 10 kΩ / ± (2,0 % + 5)

- Kondenzátor kapacitás mérés:
(tartomány / felbontás / pontosság)
60,00 nF / 10 pF / ± (3,0 % + 5)
600,0 nF / 100 pF / ± (3,0 % + 5)
6000 μF / 1 nF / ± (3,0 % + 5)
60,00 μF / 10 nF / ± (3,0 % + 5)
600,0 μF / 100 nF / ± (3,0 % + 5)
6000 mF / 1 μF / ± (10 % + 5)
60,00 mF / 10 μF / ± (10 % + 5)


- Frekvencia mérés:
(tartomány / felbontás / pontosság)
10 Hz – 10 MHz / 0,01 Hz – 0,01 MHz / ± 0,1 % + 4

- Üzemciklus mérés:
0,1 % až 99,9 % / 0,1 % / ± (2,0 % + 5)


- Diódák és félvezető csomópontok mérése:
a mért érték 0,12-2 V és a zöld LED világít: a dióda rendben van,
a mért érték kisebb, mint 0,12 V és a piros LED világít: a dióda megsérülhet
a normál feszültségesés a szilícium átmeneten 0,500-0,800 mV
feszültségfelbontás ennél a mérésnél: 0,001V

- Áramkör folytonosságának mérése:
ha a vezeték ellenállása ≥70 Ω, szakadást jelez az áramkör, a berregő nem sípol és a piros jelzőfény világít
ha a vezeték ellenállása ≤50 Ω, megszakítás nélküli áramkört jelez, a berregő folyamatosan sípol és a zöld jelzőfény világít
túlterhelés elleni védelem: 1000V
ellenállásfelbontás ehhez a méréshez: 0,1 Ω


Általános Specifikációk :

- üzemi hőmérséklet: 0 °C - 40 °C (32 °F - 104 °F)
- relatív páratartalom: ≤75% 0 °C - 30 °C között; ≤ 50% 30 °C - 40 °C között
- tárolási hőmérséklet: -10 °C - 50 °C (14 °F - 122 °F)
- üzemi magasság: ≤2000 m
- elektromágneses kompatibilitás: megfelel az EN61326-1: 2006 és az EN61326-2-2: 2006 szabványoknak
- méretek: 186 mm × 89 mm × 49 mm
- súlya: 400 g
- a készülék megfelel a szabványoknak:
cETLus, CAT III 1000V, CAT IV 600V, kettős szigetelés, túlterhelés elleni védelem 1000 V-nál nagyobb feszültséggel
EN 61326-1: 2013; EN 61326-2-2: 2013
EN 61010-1: 2010; EN 61010-2-030: 2010; EN 61010-2-033: 2012
Megfelel az UL STD szabványoknak: 61010-1, 61010-2-030
CSA STD szerint tanúsítva. C22.2 No. 61010-1, 61010-2-030, 61010-2-033

Csomag tartalma :

- UT161B multiméter tárolótokkal
- aranyozott mérőkábelek CAT III 1000V / CAT IV 600V
- USB kábel adatátvitelhez számítógépre
- F1 biztosíték: 6 x 32 mm FF 600mA H 1000 V (ø6 x 32mm) CE - a készülékben
- F2 biztosíték: 6 x 25 mm FF 11A H 1000 V (ø10 x 38mm) CE - a készülékben
- 4 db AAA elem, R03 1,5V
- Cseh, szlovák, angol kézikönyv
