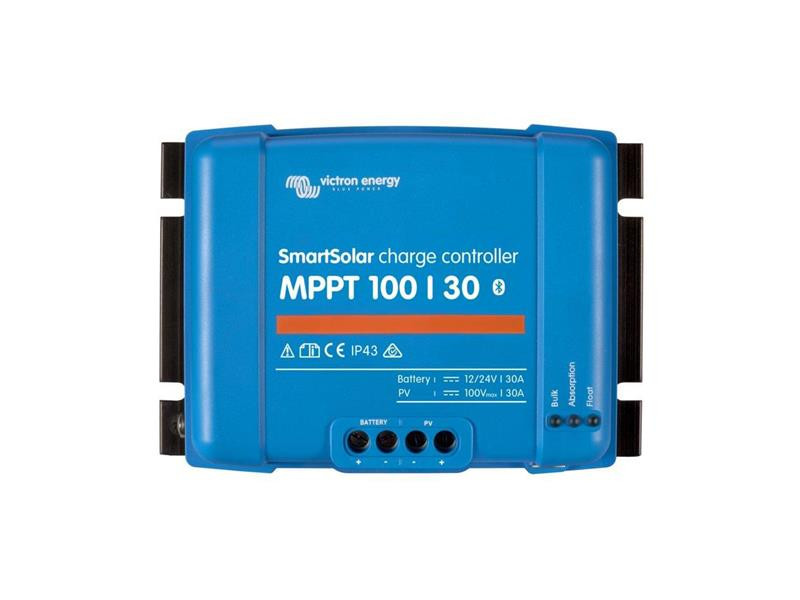

MPPT solar controller Victron Energy SmartSolar 100/30

MPPT napelemes töltésszabályzó Victron Energy SmartSolar 100/30

A Victron Energy SmartSolar 100/30 egy korszerű MPPT napelemes töltésszabályzó, amelyet kifejezetten 12 V-os és 24 V-os akkumulátorrendszerek hatékony töltésére terveztek. Legfeljebb 100 V nyitott körű PV feszültséget fogad, a maximális töltőáram 30 A, így kisebb és közepes teljesítményű szigetüzemű vagy kempinges rendszerekhez is jól illeszkedik.

Teljesítmény és kompatibilitás

A vezérlő 12 V-os rendszerek esetén legfeljebb 440 Wp, 24 V-os rendszereknél pedig legfeljebb 880 Wp napelem-teljesítményre van méretezve. Ha a csatlakoztatott panelek névleges teljesítménye ennél nagyobb, a készülék nem károsodik, hanem automatikusan korlátozza a bejövő teljesítményt a biztonságos tartományra. A csatlakoztatott napelemek üresjárási feszültsége (Voc) nem haladhatja meg a 100 V-ot, és a PV mező rövidzárási árama nem lépheti túl a 35 A-t.

A szabályzó automatikusan felismeri, hogy 12 vagy 24 V-os rendszerről van-e szó, és gyárilag nyolc különböző akkumulátortípushoz előre beállított töltési profillal rendelkezik. A megfelelő akkumulátortípus a készülékházon található forgókapcsolóval választható ki.

Gyors MPPT követés és adaptív töltés

A SmartSolar 100/30 fejlett, gyors MPPT (Maximum Power Point Tracking) algoritmust használ, amely a napelemek munkapontját folyamatosan optimalizálja. Ez különösen változó, felhős időben lehet előnyös, amikor a besugárzás gyakran változik, és a hagyományos PWM vagy lassabb MPPT szabályzókhoz képest hatékonyabb energiakinyerést tesz lehetővé.

A töltésszabályzó adaptív, háromfokozatú töltési görbét alkalmaz:

1. Bulk – gyors, magasabb feszültségű töltés a lemerült akkumulátor mielőbbi feltöltéséhez.
2. Absorption – állandó feszültség, csökkenő árammal, a teljes feltöltöttség elérése érdekében, túltöltés nélkül.
3. Float – alacsonyabb feszültségű szinten tartás nagyon kis árammal, a töltött állapot fenntartásához.

Ha az akkufeszültség például terhelés miatt 13,2 V alá esik, a készülék automatikusan új töltési ciklust indít. A beépített hőmérséklet-érzékelő ehhez igazítja a töltőfeszültséget, ami hozzájárul az akkumulátor élettartamának megőrzéséhez.

Panelválasztás és feszültségfeltételek

A szabályzó működéséhez a napelem feszültségének legalább 5 V-tal meg kell haladnia az akkumulátor feszültségét, a töltés pedig addig tart, amíg a panelfeszültség legalább 1 V-tal magasabb az akkufeszültségnél.

• 12 V-os akkumulátorhoz javasolt: minimum 32, maximum 108 cellás panelek (sorba kötve).
• 24 V-os rendszerekhez javasolt: minimum 72, maximum 108 cellás panelek.

Így 12 V-os akkumulátor is tölthető olyan panelekkel, amelyek névleges üzemi feszültsége 24 V körüli, feltéve, hogy a feszültségtartomány megfelel a fenti feltételeknek.

Beépített Bluetooth és VictronConnect

A SmartSolar sorozat egyik kulcsfunkciója a beépített Bluetooth modul. Ennek köszönhetően okostelefonról vagy táblagépről, a díjmentes VictronConnect alkalmazással felügyelhető a rendszer. A felhasználó többek között:

• nyomon követheti az aktuális feszültséget, áramot és teljesítményt,
• megtekintheti az elmúlt 30 nap alapvető statisztikáit,
• módosíthat bizonyos működési beállításokat.

A VictronConnect elérhető iOS és Android rendszerekre, illetve PC-re is. Számítógépes használat esetén a szabályzó VE.Direct–USB kábellel csatlakoztatható, a szoftver pedig ingyenesen letölthető a gyártó weboldaláról.

Kialakítás, védelem és beépítés

A belső elektronika gyantabevonattal védett, amely segít megóvni a nedvesség és egyéb környezeti hatások ellen. Az elektronikus részegységek védettsége IP43, míg a csatlakozók IP22 besorolásúak. A szabályzót függőleges helyzetben, nem éghető felületre szerelve, alulról történő kábelezéssel ajánlott beépíteni.

Ez az erősebb SmartSolar modell nem rendelkezik külön DC fogyasztói kimenettel. Ha közvetlenül az akkumulátorról szeretne DC terhelést üzemeltetni, a gyártó ehhez külön „BP battery protection” egység használatát javasolja, amely a terhelés és az akkumulátor közé köthető.

A részletes, számszerű műszaki adatok a termékhez csatolt dokumentációban találhatók meg.
