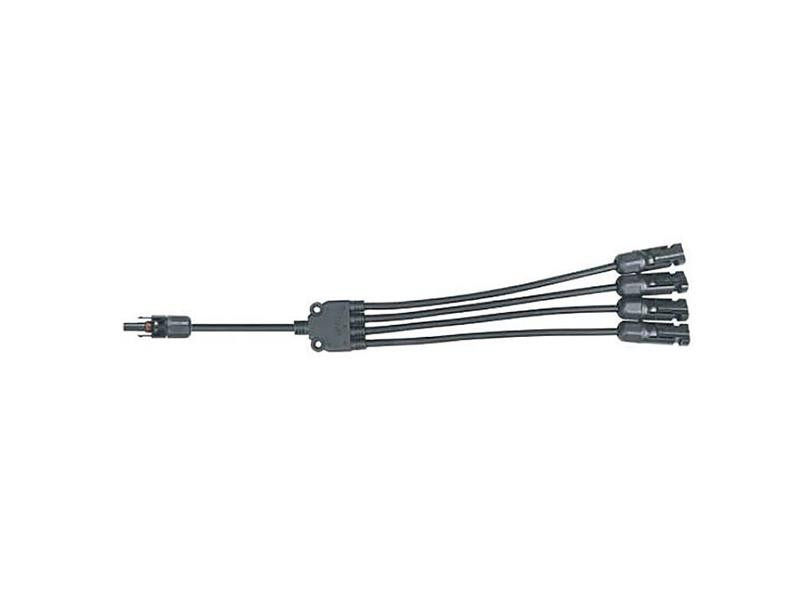

Cable TIPA MC4 split 1x socket/ 4x connector 30cm

Termékleírás

A Cable TIPA MC4 elosztó 1x aljzat / 4x csatlakozó 30 cm egy praktikus és biztonságos megoldás napelemes rendszerek MC4 csatlakozóinak elágaztatásához. Segítségével egyetlen MC4 aljzatról négy különálló MC4 csatlakozó ágra bontható a DC vezeték, így egyszerűbbé válik a panelek párhuzamos kapcsolása vagy a rendszer bővítése.

A 30 cm hosszú, 4 mm² keresztmetszetű kábel elegendő mozgásteret biztosít a kényelmes szereléshez, miközben kompakt marad, így jól elfér szűkebb szerelődobozokban vagy tartószerkezetek mellett is.

Főbb jellemzők és előnyök

• MC4 kompatibilitás – Szabványos MC4 csatlakozókkal használható, így jól illeszkedik a legtöbb elterjedt napelem modulhoz és tartozékhoz.
• 1x aljzat, 4x csatlakozó kialakítás – Lehetővé teszi egy bemeneti áramkör négyfelé történő elosztását, ami megkönnyíti a párhuzamos kapcsolást és a rendszerek strukturált kiépítését.
• Magas üzemi feszültség-tűrés – <1000 V üzemi feszültségre tervezve, így alkalmas a legtöbb lakossági és kisebb ipari fotovoltaikus rendszer DC oldalán.
• Megfelelő áramerősség – <30 A névleges áramterhelhetőség 4 mm² keresztmetszetű kábellel, ami jól illeszkedik általános napelem stringek terheléséhez.
• Széles hőmérséklet-tartomány – -40°–90 °C üzemi hőmérséklet, kültéri, változó időjárási körülmények között való használatra tervezve.
• IP67 védettség – A csatlakozók por- és vízálló kivitelűek, megfelelő tömítéssel, így alkalmasak tartós kültéri alkalmazásra megfelelő szerelés mellett.
• Alacsony átmeneti ellenállás – <0,5 mOhm átmeneti ellenállás a hatékony, stabil áramátvitelért és a veszteségek minimalizálásáért.

Alkalmazási terület

A Cable TIPA MC4 elosztó ideális választás napelemes rendszerek DC oldalán, ahol több napelem modult kell párhuzamosan csatlakoztatni. Használható például:

• napelem stringek elágaztatásához,
• kisebb rendszerek bővítéséhez további panelek beépítésekor,
• meglévő MC4 kábelezés strukturált rendezéséhez.

A kompakt kivitel lehetővé teszi, hogy a csatlakozás közel essen a panelekhez vagy a tartószerkezethez, ezzel csökkentve a felesleges kábelhosszakat.

Szerelési szempontok

A termék használata során fontos, hogy a csatlakozók megfelelően bepattanjanak, és a tömítések a helyükön legyenek, hogy a megadott IP67 védettség biztosított legyen. A rendszer tervezésekor érdemes figyelembe venni a névleges áramterhelhetőséget és feszültséget, valamint a környezeti hőmérsékletet.

A 4 mm² keresztmetszetű vezeték általánosan használt méret napelemes DC kábelezésnél, így jól illeszthető meglévő kábelhálózatokhoz, csatlakozókhoz és kiegészítőkhöz.

Összefoglalás

A Cable TIPA MC4 elosztó 1x aljzat / 4x csatlakozó 30 cm egy megbízható, szabványos MC4 megoldás napelemes rendszerek elágaztatásához. Robusztus felépítése, IP67 védettsége és a 1000 V / 30 A paraméterek alkalmassá teszik a legtöbb lakossági és kisebb kereskedelmi fotovoltaikus rendszer DC oldalán történő használatra, amikor több panel párhuzamos csatlakoztatására van szükség.
