Connector for solar panels MC4 split 1x connector, 3x socket

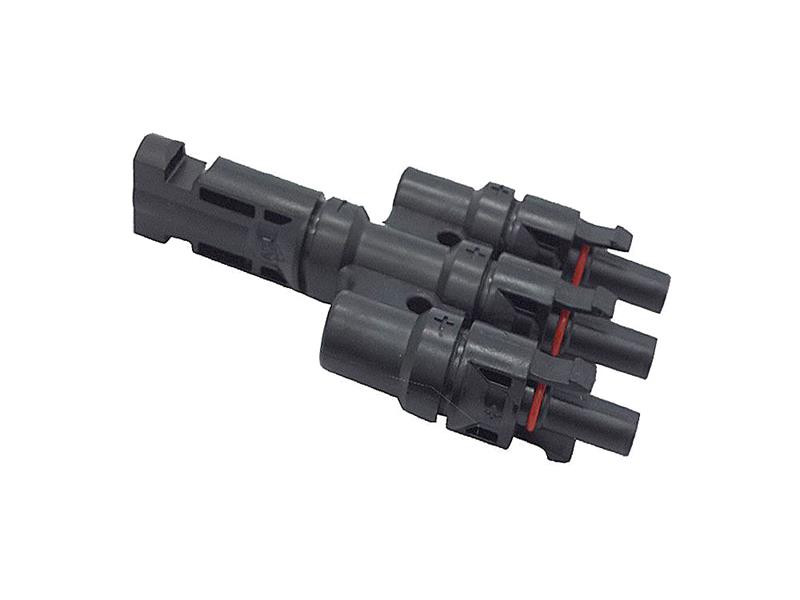

MC4 elosztó csatlakozó napelemekhez, 1x dugó – 3x aljzat

Ez az MC4 elosztó kifejezetten napelemes rendszerekhez készült, ahol több panelt kell párhuzamosan összekötni egy közös áramkörre. Az 1x dugó, 3x aljzat kialakításnak köszönhetően egyszerűen bővíthető vele egy meglévő string, vagy összevonhatók kisebb teljesítményű panelek.

Főbb jellemzők és előnyök

• MC4 kompatibilitás – Szabványos MC4 csatlakozókkal használható, így illeszkedik a legtöbb elterjedt napelemes panelhez és kábelrendszerhez.
• 1 bemenet, 3 kimenet – Lehetővé teszi három napelem párhuzamos csatlakoztatását egy közös kimenetre, megkönnyítve a rendszer bővítését és átalakítását.
• Magas üzemi feszültség – <1000 V üzemi feszültségre tervezve, így alkalmas a legtöbb háztartási és kisebb ipari napelemes rendszerhez.
• Megfelelő áramterhelhetőség – <30 A áramerősség 6 mm²-es kábellel, ami általános méretezésű DC oldali kábelezéshez illeszkedik.

Időjárásálló, kültéri használatra tervezve

Az IP67 védettségű kialakítás por- és vízálló csatlakozást biztosít. Ez különösen fontos kültéri, tetőre szerelt napelemek esetén, ahol az alkatrészek folyamatosan ki vannak téve esőnek, hónak és napsugárzásnak. Az üzemi hőmérséklet-tartomány -40 °C és +90 °C között mozog, így szélsőséges időjárási körülmények között is használható.

A kis, <0,5 mΩ átmeneti ellenállás stabil, alacsony veszteségű csatlakozást eredményez, ami hozzájárul a rendszer hatékony működéséhez.

Alkalmazási területek

• Hálózatra kapcsolt napelemes rendszerek DC oldalán
• Szigetüzemű rendszerek napelemmezőinek elosztásához
• Napelemes kerti, lakókocsis vagy mobil rendszerek bővítéséhez

Telepítési szempontok

Az elosztó használata előtt érdemes ellenőrizni a napelemek műszaki adatait (feszültség, áramerősség), és meggyőződni arról, hogy a rendszer tervezése megfelel az érvényes villamos szabványoknak. A biztonságos és tartós működés érdekében a szerelést szakképzett villanyszerelő vagy napelemes kivitelező végezze.

Ez az MC4 elosztó praktikus megoldás, ha napelemes rendszerét rugalmasan szeretné bővíteni, miközben megtartja a rendezett, megbízható és időjárásálló csatlakozásokat.
