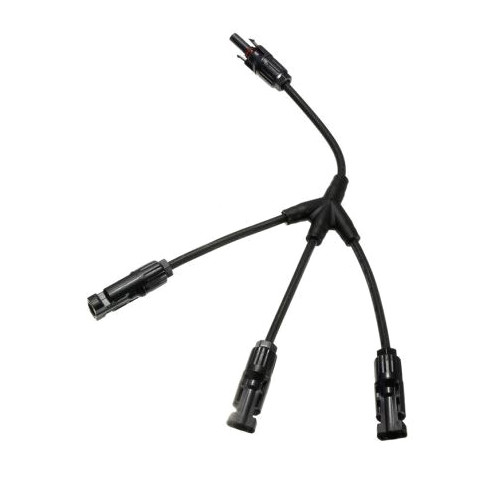

Cable TIPA MC4 split 1x socket/ 3x connector 30cm

Termékleírás

A Cable TIPA MC4 elosztó 1x aljzat / 3x csatlakozó 30cm praktikus kiegészítő napelemes rendszerekhez, amikor egy MC4 kimenetet szeretne három különálló ágba osztani. Ideális megoldás panelek párhuzamos kapcsolásához, illetve olyan helyzetekben, ahol több fogyasztó vagy alrendszer csatlakoztatása szükséges egy közös MC4 csatlakozóról.

A 30 cm hosszúságú, 4 mm² keresztmetszetű kábel kellően rugalmas a kényelmes szereléshez, ugyanakkor biztosítja a stabil áramvezetést. A szabványos MC4 kompatibilitásnak köszönhetően a legtöbb elterjedt napelem modulhoz és inverterhez illeszkedik, ahol MC4 csatlakozás kerül alkalmazásra.

Műszaki jellemzők és teljesítmény

• Üzemi feszültség: <1000 V – alkalmas a tipikus lakossági és kisebb ipari PV stringek feszültségtartományához.
• Névleges áramerősség: <30 A (4 mm² kábel) – a 4 mm² vezető-keresztmetszet megfelelő tartalékot biztosít a legtöbb kis- és közepes teljesítményű kör számára.
• Üzemi hőmérséklet: -40 °C ~ +90 °C – széles hőmérséklet-tartomány, amely lehetővé teszi a használatot a legtöbb kültéri környezetben.
• Védettség: IP67 – porálló és rövid ideig tartó vízbe merítésnek is ellenálló kivitel, megfelelően szerelt csatlakozók esetén.
• Átmeneti ellenállás: <0,5 mΩ – alacsony veszteségű csatlakozás, amely csökkenti a teljesítményveszteséget a rendszerben.

Felhasználási területek és előnyök

Ez az MC4 elosztó olyan napelemes rendszerekben használható, ahol több panel, alrendszer vagy fogyasztó csatlakoztatása szükséges egyetlen MC4 csatlakozóról kiindulva. A kialakítás lehetővé teszi a párhuzamos kapcsolást, így növelhető az áram, miközben a feszültségszint változatlan marad.

A robosztus IP67 védettségű ház és a hőmérséklet-tartomány kültéri, tetőre szerelt vagy szabadban elhelyezett PV rendszerekben is alkalmazhatóvá teszi, megfelelő szerelés és rögzítés mellett. A rövid, 30 cm-es kábelhossz segít minimalizálni a felesleges vezetékrengeteget, ami áttekinthetőbb és rendezettebb elrendezést eredményez az elosztódobozokban vagy a panelek mögötti kábelezésben.

Telepítési szempontok

A termék használata során fontos a polaritás helyes betartása és a csatlakozók teljesen zárt, rögzített állapotának ellenőrzése. A megfelelő MC4 szerszámok és a gyártói irányelvek követése hozzájárul a biztonságos, tartós csatlakozáshoz. A kábel és a csatlakozók kialakítása a napelemes iparban elterjedt szabványokhoz igazodik, így könnyen beilleszthető meglévő rendszerekbe is, ahol MC4 kompatibilitás szükséges.
