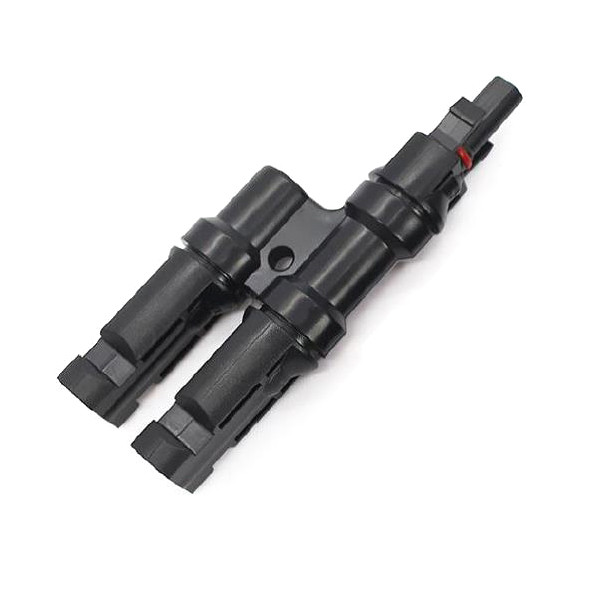

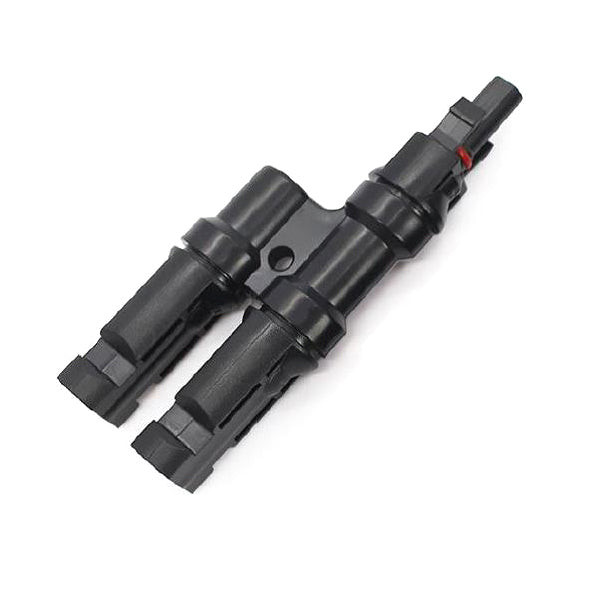

Connectors for solar panels MC4 T GETI 1x female, 2x male

MC4 T csatlakozó napelemekhez

A GETI MC4 T elágazó csatlakozó ideális megoldás napelem modulok párhuzamos összekapcsolásához. Segítségével több panel kimenete biztonságosan, szabványos MC4 csatlakozókon keresztül fogható össze, miközben a kábelezés átlátható és könnyen szerelhető marad.

A készlet 1 db MC4 alj (női) és 2 db MC4 dugó (férfi) csatlakozót tartalmaz T elrendezésben, így egyszerűen kialakíthatóak párhuzamos ágak kisebb és nagyobb napelemes rendszerekben egyaránt.

Főbb jellemzők és előnyök

• Párhuzamos csatlakoztatás – napelem panelek összefogása egy ágba MC4 csatlakozókon keresztül.
• Magas üzemi feszültség – 1500 V DC-ig használható, így illeszkedik a modern fotovoltaikus rendszerek követelményeihez.
• 50 A névleges áram – alkalmas nagyobb áramterhelésű stringekhez is, megfelelő keresztmetszetű kábelek használata mellett.
• IP67 védettség – por- és vízálló kivitel, amely kültéri telepítésre is alkalmassá teszi, a megfelelő szerelés és rögzítés mellett.
• Alacsony átmeneti ellenállás (<0,5 mΩ) – segíti a veszteségek csökkentését és a stabil elektromos kapcsolat fenntartását.
• Széles kábel-kompatibilitás – 2,5 mm², 4 mm² és 6 mm² keresztmetszetű PV kábelekkel is használható.

Használati terület és szerelés

A csatlakozó napelem rendszerek DC oldalán használható, ahol MC4 szabványú csatlakozásra van szükség. A T elágazó kialakítás különösen hasznos, ha több azonos feszültségszintű panelt kell párhuzamosan kötni.

A szerelésnél fontos a megfelelően méretezett, UV-álló, fotovoltaikus kábelek alkalmazása, valamint a csatlakozók szakszerű krimpelése és rögzítése. A helyes polaritásra és az érintkezők teljesen zárt állapotára mindig ügyelni kell.

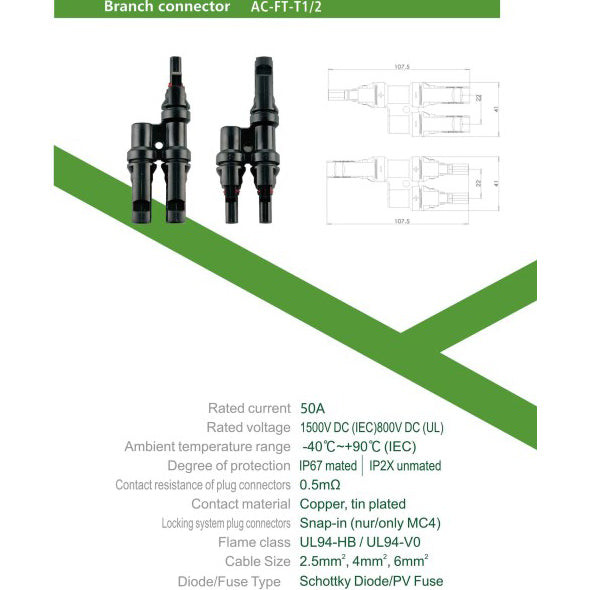

Műszaki adatok összefoglalva

• Kivitel: MC4 T elágazó csatlakozó
• Csatlakozók: 1x alj (női), 2x dugó (férfi)
• Üzemi feszültség: 1500 V DC
• Névleges áram: 50 A
• Védettség: IP67
• Átmeneti ellenállás: <0,5 mΩ
• Kompatibilis kábelátmérő: 2,5 / 4 / 6 mm²
• Üzemi hőmérséklet-tartomány: -40°–90°C

A GETI MC4 T csatlakozó praktikus, szabványos megoldást kínál napelemes rendszerek párhuzamos elágazásainak kialakításához, ahol fontos a megbízható, időjárásálló és jól szerelhető csatlakoztatás.
