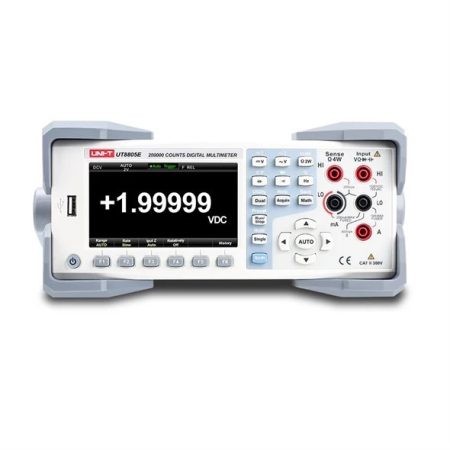

Asztali digitális multiméter UNI-T UT8805E

Az UT8805E asztali digitális multiméter 199 999 maximális kijelzési értékkel, automatikus vagy opcionális kézi méréstartomány választással, színes kijelzővel és valódi RMS mérési funkcióval. Áramköri kialakítása nagyméretű (LSI) analóg-digitális (A/D) konvertereket, mikroprocesszort, többfunkciós mérést és rendkívül stabil vékonyréteg-ellenállásokat tartalmaz, így kiváló teljesítményű digitális multiméter.
A műszerrel AC/DC feszültség, AC/DC áram, ellenállás, kapacitás, hőmérséklet, frekvencia, impulzusszélesség, dióda és áramkör folytonosságának vizsgálata stb. mérhető. Ezen kívül adattárolási funkcióval is rendelkezik, maximum/ minimális/átlagérték mérés, mérés összehasonlító funkcióval, relatív érték mérés, csúcsérték érzékelés, trend grafikon rögzítése és akár 10 000 adatrekord rögzítésének/olvasásának lehetősége.
Az UT8805E 4,3 hüvelykes színes TFT-kijelzővel érkezik, 480 x 272 pixeles felbontással, amely lehetővé teszi a mérési eredmények sokoldalú és egyértelmű megjelenítését leolvasási oszlopdiagramok vagy trendgrafikonok segítségével. A kijelző lehetővé teszi az adatok kettős megjelenítését, pl. váltakozó feszültségek vagy áramok mérésekor a frekvenciát is kijelzi, hőmérséklet mérésnél a hőelem ellenállását is stb.
Csúcskategóriás elektromos mérőműszer, amely alkalmas elektronikai, kommunikációs, gyártási, honvédelmi, villamosenergia-, vegyipari és egyéb iparágak igényeinek kielégítésére. Ez a készülék szigorúan megfelel az IEC61010-1, EN61010-2-030 biztonsági szabványoknak, szennyezettségi szint II, túlfeszültség CATI 1000V, CAT II 300V, kettős szigetelésű, víz- és porálló, IP65 védelemmel. Nélkülözhetetlen kísérleti eszköz a különböző főiskolák, egyetemek számára.

Termék paraméterei:

- Kijelző típusa: TFT-LCD 4,3" átlóval és 480 x 272 px felbontással
- kijelzési érték száma: 200 000
- mérési sebesség: 5000 rdgs/s (2,5 leolvasás/s; 10 leolvasás/s; 5000 leolvasás/s)
- kettős kijelzés: igen, két mennyiség egyidejű kijelzése
- DC feszültségmérés: 200mV-tól 1000V-ig terjed
- Egyenáram mérése: 200μA-tól 10A-ig terjed
- AC True-RMS feszültségmérés: 200 mV és 750 V között
- AC True-RMS árammérés: 2mA-tól 10A-ig terjed
- ellenállásmérés: 200Ω és 100MΩ között (opcionális 2 és 4 vezetékes ellenállásmérés)
- kapacitásmérés: 2nF-től 2000μF-ig terjed
- Frekvencia tartomány: 20Hz - 1MHz, AC True-RMS feszültség/áram 20Hz - 100kHz
- áramkör folytonossági teszt és dióda teszt: igen
- hőmérsékletmérés: beépített termoelemmel hidegvég kompenzációval
- külső hőelem hőmérsékletmérés: igen, előre beállított konverziók ITS-90, Pt100 és Pt385 és B, E, J, K, N, R, S, T hőelemekhez
- különféle matematikai műveletek: maximum, minimum, átlagérték, szórás, megfelel/nem, dBm, dB, relatív mérés, hisztogram, trend grafikon, oszlopdiagram
- támogatja az USB, GPIB, RS-232C és LAN interfészt, USB-TMC, IEEE 488.2 szabványt, VXI11 és SCPI nyelvet
- kompatibilis a mainstream multiméter legújabb SCPI parancskészletével
- történelmi adatok rögzítése és tárolása
- lehetőség adatmentésre és beállítások konfigurálására USB-meghajtón
- 1 GB NAND FLASH tárhely, nagy kapacitású memóriarendszer és tesztadatok
- Angol és kínai menü és online súgórendszer
- szoftver a szülő PC-hez
- széles tápfeszültség tartomány

Műszaki paraméterek:

- maximális mért feszültség: 1000 V (DC) / 750 V (AC)
- 10A bemeneti kapcsok védelme: (CE) F1, belső lassú biztosíték 10 A /250 V
- μA, mA bemeneti kapcsok védelme: (CE) F2, gyorsbiztosíték 250mA/250V a hátlapon
- 4,3 hüvelykes TFT színes kijelző: kettős, teljes ikonos kijelző; maximális érték 200 000, 480 x 272 pixel
- tartományok kiválasztása: automatikus vagy kézi
- polaritás kijelző: automatikus
- matematikai műveletek: Megfelelt/Nem, Relatív, min/max/átlag, szórás, dBm, dB, Hold, hisztogram, trend grafikon, oszlopdiagram

A mérési tartományok specifikációi:
- 1. DC feszültség mérés ( tartomány / bemeneti impedancia / pontosság % (90 nap) / (1 év )):
200 000 mV / 10MΩ nebo >10GΩ / 0,008+0,004 / 0,01+0,004
2,00000 V / 10MΩ nebo >10GΩ / 0,008+0,003 / 0,01+0,003
20,0000 V / 10MΩ nebo >10GΩ / 0,008+0,004 / 0,01+0,004
200 000 V / 10 MΩ / 0,012+0,003 / 0,015+0,003
1000,00 V / 10MΩ / 0,012+0,003 / 0,015+0,003

- 2. DC árammérés ( tartomány / bemeneti feszültségesés / pontosság % (90 nap) / (1 év )):
200 000 μA / <30 mV / 0,050+0,005 / 0,055+0,005
2,00000 mA / <0,3 V / 0,050+0,005 / 0,055+0,005
20 0000 mA / <30 mV / 0,070+0,020 / 0,095+0,020
200 000 mA / < 0,3 V / 0,060+0,008 / 0,070+0,008
2,00000 A / <0,1V / 0,150+0,020 / 0,170+0,020
10,0000 A / <0,3V / 0,200+0,010 / 0,250+0,010

- 3. ellenállásmérés ( tartományok / max. tesztáram / pontosság % (90 nap) / (1 év )) :
200 000 Ω / 1 mA / 0,012+0,005 / 0,030+0,005
2,00000 kΩ / 1mA / 0,012+0,003 / 0,020+0,003
20 0000 kΩ / 100 μA / 0,012+0,003 / 0,020+0,003
200 000 kΩ / 10 μA / 0,012+0,004 / 0,020+0,004
2,00000 MΩ / 1μA / 0,020+0,004 / 0,040+0,004
10,0000MΩ / 500nA / 0,100+0,004 / 0,250+0,004
100 000 MΩ / 500 nA ‖ 10 MΩ / 0,800+0,004 / 1,75+0,004

- 4. Valódi RMS AC feszültségmérés ( tartományok / frekvencia tartomány / pontosság % (90 nap) / (1 év )):
200 000 mV / 20 Hz - 45 Hz / 1,5+0,10 / 1,5+0,10
45 Hz 20 kHz / 0,19+0,05 / 0,2+0,05
20 kHz - 50 kHz / 1,0+0,05 / 1,0+0,05
50 kHz - 100 kHz / 3,0+0,05 / 3,0+0,05


2 00000 V / 20 Hz - 45 Hz / 1,5+0,10 / 1,5+0,10
45 Hz 20 kHz / 0,19+0,05 / 0,2+0,05
20 kHz - 50 kHz / 1,0+0,05 / 1,0+0,05
50 kHz - 100 kHz / 3,0+0,05 / 3,0+0,05

20 0000 V / 20 Hz - 45 Hz / 1,5+0,10 / 1,5+0,10
45 Hz 20 kHz / 0,19+0,05 / 0,2+0,05
20 kHz - 50 kHz / 1,0+0,05 / 1,0+0,05
50 kHz - 100 kHz / 3,0+0,05 / 3,0+0,05

200 000 V / 20 Hz - 45 Hz / 1,5+0,10 / 1,5+0,10
45 Hz 20 kHz / 0,19+0,05 / 0,2+0,05
20 kHz - 50 kHz / 1,0+0,05 / 1,0+0,05
50 kHz - 100 kHz / 3,0+0,05 / 3,0+0,05

750 000 V / 20 Hz - 45 Hz / 1,5+0,10 / 1,5+0,10
45 Hz 20 kHz / 0,19+0,05 / 0,2+0,05
20 kHz - 50 kHz / 1,0+0,05 / 1,0+0,05
50 kHz - 100 kHz / 3,0+0,05 / 3,0+0,05

- 5. Valódi RMS váltóáram mérés ( tartományok / frekvencia tartomány / pontosság % (90 nap) / (1 év )):
2 00000 mA / 20 Hz - 45 Hz / 1,5+0,10 / 1,5+0,10
45 Hz - 2kHz / 0,5+0,10 / 0,5+0,10
2kHz - 10kHz / 2,5+0,20 / 2,5+0,20

200 000 mA / 20 Hz az 45 Hz / 1,5+0,10 / 1,5+0,10
45 Hz - 2kHz / 0,5+0,10 / 0,5+0,10
2kHz - 10kHz / 2,5+0,20 / 2,5+0,20

200000 mA / 20Hz - 45Hz / 1,5+0,10 / 1,5+0,10
45 Hz - 2kHz / 0,3+0,10 / 0,3+0,10
2kHz - 10kHz / 2,5+0,20 / 2,5+0,20

2 00000 A / 20 Hz až 45 Hz / 1,5+0,20 / 1,5+0,20
45 Hz - 2kHz / 0,5+0,20 / 0,5+0,20
2kHz až 10kHz / 2,5+0,20 / 2,5+0,20

10 0000 A / 20 Hz až 45 Hz / 1,5+0,15 / 1,5+0,15
45 Hz 2 kHz / 0,5+0,15 / 0,5+0,15
2kHz až 10kHz / 2,5+0,20 / 2,5+0,20

- 6. kapacitásmérés ( tartományok / max. tesztáram / pontosság % (90 nap) / (1 év )) :
2000nF / 0,5μA / 2,8+1,0 / 3+1,0
20,00 nF / 1μA / 1+0,5 / 1+0,5
200,0nF / 10μA / 1+0,5 / 1+0,5
2000μF / 100μA / 1+0,5 / 1+0,5
20,00μF / 1mA / 1+0,5 / 1+0,5
200,0μF / 1mA / 1+0,5 / 1+0,5
2000 mF / 1 mA / 2+0,5 / 2+0,5

- 7. hőmérsékletmérés (hőelem típusa / cella hőmérsékleti tartománya / pontosság % (1 év)):
RTD α=0,00385 / -200°C és 660°C / 0,16°C
B / 0°C - 1820°C / 0,76 °C
E / -270°C - 1000°C / 0,5 °C
J / -210°C - 1200°C / 0,5 °C
K / -270 °C - 1370 °C / 0,5 °C
N / -270°C - 1300°C / 0,5 °C
R / -50°C - 1760°C / 0,5 °C
S / -50°C - 1760°C / 0,6 °C
T / -270°C - 400°C / 0,5°C

- 8. frekvencia és munkaciklus mérés ( tartományok / pontosság % (90 nap) / (1 év )):
20Hz - 2kHz / 0,01+0,003 / 0,01+0,003
2kHz - 20kHz / 0,01+0,003 / 0,01+0,003
20 kHz - 200 kHz / 0,01+0,003 / 0,01+0,003
200 kHz - 1MHz / 0,01+0,005 / 0,01+0,006
AC feszültség 200mV és 750V között.


- 9. az áramkör és a diódák folytonosságának mérése
Egy 1 mA ± 5%-os állandó áramforrást használnak a dióda ellenállásának vagy feszültségesésének mérésére.
A nyitott áramköri feszültség < 8V. Az áramkör folytonosságának mérési küszöbértéke állítható. Jelzési lehetőség
berregő.


Általános jellemzők és mechanikai tulajdonságok:

- tápellátás: AC 90V-110V, 45-440Hz; AC 110V-132V, 45-440Hz; AC 200V-240V, 45-66Hz; AC 216V-264V, 45-66Hz
- fogyasztás: max. 20W
- működési környezet: 0°C~28°C<90%; 28-40 °C <75%; 40°C-55°C<50% (nincs páralecsapódás)
- magasság: ≤2000 m
- méretek: 260 mm x 116 mm x 332 mm
- súlya: 4,4 kg
- szín: törtfehér és szürke

Az egyedi csomagolás tartalma:

- UT8805E asztali multiméter: 1 db
- háromeres tápkábel: 1 db
- mérővezetékek: 1 pár
- USB csatlakozó kábel: 1 db
- RS232 csatlakozó kábel: 1 db
- gyors útmutató UT8805E: 1 db
- UT8805E garanciajegy: 1 db
- számítógépes szoftver PC-hez: 1 készlet
