Földelés mérése multiméterrel a gyakorlatban

A földelés mérése multiméterrel egy alapvető, pár perces ellenőrzés, amivel gyorsan kiszűrhetjük a leggyakoribb, durva hibákat a hálózaton. Fontos tudni, hogy ez csak egy gyors teszt – például egy szakadás vagy egy rossz bekötés felderítésére –, de semmiképpen sem helyettesíti a hivatalos érintésvédelmi felülvizsgálatot.

Miért életbevágó a jó földelés?

A megbízható földelés nem úri huncutság, hanem az elektromos biztonság legfontosabb, bár láthatatlan eleme. Lényegében ez az a védővonal, ami egy készülék meghibásodásakor (mondjuk testzárlatnál) a veszélyes feszültséget nem rajtad keresztül, hanem egy biztonságos úton vezeti el a föld felé. Ha a földelés hiányzik vagy hibás, annak a vége áramütés vagy akár lakástűz is lehet.

Szerencsére egy egyszerű multiméterrel rengeteg rejtett kockázat időben felderíthető. Úgy kell rá gondolni, mint egy gyors diagnosztikára, ami azonnal visszajelzést ad a hálózat állapotáról.

Mikor érdemes előkapni a multimétert?

Van néhány tipikus helyzet a mindennapokban, amikor egy gyors ellenőrzés szó szerint aranyat érhet. Nem kell hozzá villamosmérnöknek lenni, de a biztonságérzetet nagyban növeli.

• Új háztartási gép üzembe helyezésekor: Egy frissen vásárolt mosógép, hűtő vagy akár egy elektromos sütő bekötése után mindig érdemes rámérni a konnektorra. Ezzel biztosíthatod, hogy a drága gép védelme rendben van.

• Konnektorcsere után: Aljzat cseréjénél könnyen összekeverhetők a vezetékek. Egy gyors mérés azonnal megmutatja, hogy a fázis, a nulla és a föld a helyén van-e.

• Régi vagy ismeretlen hálózaton: Ha egy régebbi épületben kell dolgoznod, vagy egyszerűen nem tudod, milyen állapotban van a hálózat, ez az első és legfontosabb lépés, mielőtt bármit bedugnál.

Árulkodó jelek a gyakorlatból

Képzelj el egy valós helyzetet. Egy szakember épp egy komolyabb riasztórendszert, például egy SATEL vagy DSC központot telepít egy irodában. A stabil tápellátás alapfeltétel. Mielőtt azonban bármit bekötne, egy multiméterrel rámér a kijelölt konnektorra. A fázis és a föld között a várt ~230V helyett szinte semmit nem mér. Ez egyből elárulja, hogy a földelés hiányzik vagy valahol szakadt.

Ezzel a kétperces méréssel megelőzhető, hogy egy későbbi túlfeszültség tönkretegye a több százezer forintos központot, és garantálható a riasztó üzembiztonsága.

A földelés hibája sokszor alattomos. A gépek látszólag tökéletesen működnek, miközben a védelmük már rég megszűnt. Pontosan ezért a földelés mérése multiméterrel egy olyan alapkészség, amivel minden hozzáértő szakembernek és gyakorlottabb otthoni felhasználónak rendelkeznie kell.

Mielőtt nekilátunk bármiféle mérésnek, a legfontosabb a felkészülés és persze a biztonság. Itt nem lehet hibázni, mert az áram nem játék. Egy rossz mozdulatnak komoly következményei lehetnek, ezért mindent szigorúan be kell tartani.

Az első és legfontosabb a saját védelmed. Sose állj neki mérésnek megfelelő védőfelszerelés nélkül!

• Szigetelt védőkesztyű: Ez alap. Olyat válassz, ami minősített és bírja a mért feszültséget. Ez véd meg egy esetleges áramütéstől.

• Szigetelt szerszámok: Bár a mérőcsúcsokkal dolgozol, a környezetedben lévő többi szerszám is legyen szigetelt, biztos, ami biztos.

• Védőszemüveg: Ha netán ívkisülés vagy zárlat történne, megvédi a szemed a fröccsenő fémolvadéktól.

A felszerelésen túl a környezet is számít. Mindig győződj meg róla, hogy száraz, stabil helyen állsz, és kényelmesen hozzáférsz a mérési pontokhoz. A kapkodás és a rossz testhelyzet a legtöbb hiba forrása.

A multiméter beállítása

A pontos méréshez és a műszer épségéhez elengedhetetlen a helyes beállítás. A legtöbb modern multiméter, mint amilyeneket nálunk is találsz, például a UNI-T modellek, egyértelmű jelölésekkel segítik a dolgod.

A földelés ellenőrzése általában két mérésből áll: feszültségmérésből és ellenállásmérésből, ebben a sorrendben.

Feszültségmérés (V~ vagy ACV):
A legelső lépés mindig a feszültség ellenőrzése! A multiméter tekerőgombját állítsd a váltakozó feszültség (AC V vagy V~) mérésére. A méréshatárt állítsd nagyobbra, mint a hálózati 230 V, mondjuk 600 V-ra. Ezzel a biztonsági lépéssel megkíméled a műszert a túlterheléstől.

Ellenállásmérés (Ω):
Az ellenállásmérést CSAK ÉS KIZÁRÓLAG FESZÜLTSÉGMENTESÍTETT ÁRAMKÖRÖN végezd! Mérés előtt kötelező lekapcsolni a kismegszakítót. A műszer tekerőgombját állítsd az ellenállásmérés (Ω) legkisebb, általában 200 Ω-os tartományára.

A mérőzsinórokat is helyesen kell csatlakoztatni. A fekete zsinór a COM (közös) aljzatba, a piros pedig a VΩmA jelzésűbe kerül.

Az egyik leggyakoribb és egyben legveszélyesebb hiba, ha valaki feszültség alatt próbál ellenállást mérni. Ez nemcsak a multimétert teszi tönkre egy szempillantás alatt, de zárlatot és komoly sérülést is okozhat.

Végül pedig, tisztítsd meg a mérési pontokat. A kosz, a rozsda vagy a festékréteg simán meghamisíthatja az eredményt, mert jelentősen megnöveli az átmeneti ellenállást. Egy kis csiszolópapírral vagy kontaktspray-vel biztosíthatod a tiszta fémes érintkezést. Ha ezeket betartod, a földelés mérése multiméterrel biztonságos és hasznos művelet lesz.

Rendben, akkor csapjunk is a lovak közé! Ha a biztonsági köröket lefutottuk és a multimétert is harcra kész állapotba hoztuk, jöhet a lényeg: a konnektorok éles tesztje.

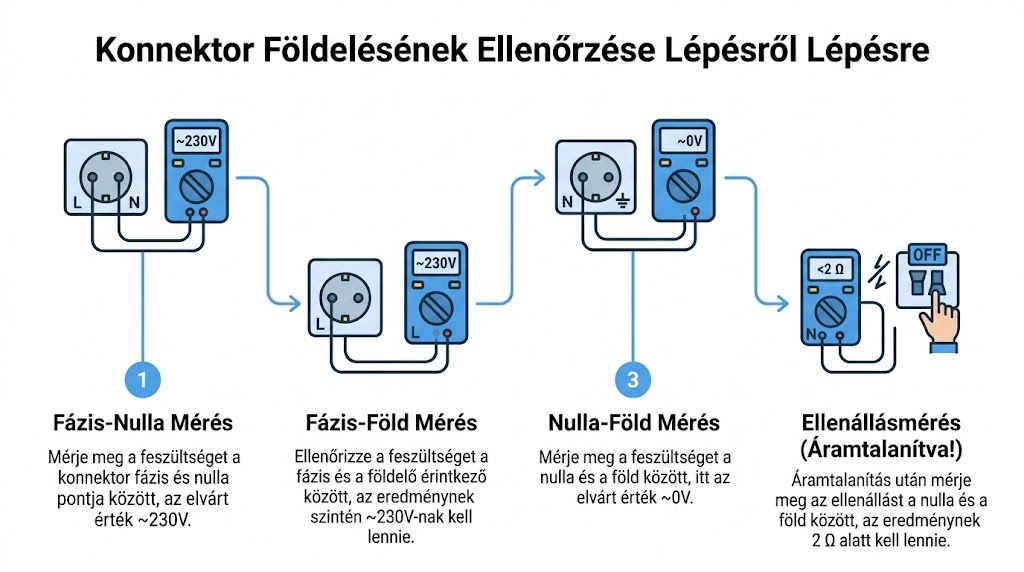

Ez a meló valójában három feszültségmérésből és egy utolsó, áramtalanított állapotban végzett ellenállás-ellenőrzésből áll. Ha ezeken módszeresen végigmegyünk, tiszta képet kapunk arról, hogy a falban lévő vezetékekkel minden rendben van-e. Nem csak egy kipipálandó feladat ez, minden mérés egy-egy fontos kérdésre ad választ.

Feszültségmérés: fázis és nulla között

Ez az alapok alapja. Először is meg kell néznünk, hogy egyáltalán van-e „szufla” a konnektorban. A multimétert tekerd váltakozó feszültség (AC V vagy V~) állásba, a méréshatárt pedig állítsd be biztonságos, legalább 600 V-os tartományba.

Most a két mérőcsúcsot dugd be a konnektor két függőleges nyílásába. Ha minden oké, a kijelzőn ~230 V körüli értéket fogsz látni. Ez azt jelenti, hogy a fázis és a nulla is él, megérkezik az áram.

Feszültségmérés: fázis és föld között

Na, itt derül ki az igazság a földelésről. Az egyik mérőcsúcsot hagyd a fázis nyílásában (amit az előbb már megtaláltál), a másikat pedig érintsd a konnektor földelőérintkezőjéhez – vagyis a két kis fém lapocskához vagy a kiálló csaphoz.

Ha a földelés rendesen ki van építve, a multiméternek itt is a már ismerős ~230 V értéket kell mutatnia. Hogy miért? Mert a szolgáltatói hálózat egy pontján a föld és a nulla össze van kötve, így a fázishoz képest mindkettőn ugyanakkora potenciálkülönbségnek kell lennie.

Tipikus hibajel: Ha a fázis-nulla mérésnél megvan a ~230 V, de a fázis-föld között 0 V-ot vagy annál alig többet mérsz, az szinte tuti, hogy a földelés hiányzik vagy valahol szakadt. Ez baromi veszélyes, mert egy testzárlatnál a védelmed fabatkát sem fog érni!

Feszültségmérés: nulla és föld között

Ezzel a méréssel azt ellenőrizzük, hogy a nulla és a föld tényleg „jóban vannak-e”. Dugd az egyik mérőcsúcsot a nulla nyílásába, a másikat pedig a földelőérintkezőhöz.

Itt ideális esetben 0 V-ot, vagy ahhoz nagyon közeli értéket kellene látnod. Egy-két voltos feszültség még nem a világ vége, főleg, ha a hálózat épp terhelve van, de ha már 5-10 V feletti értéket látsz, az a nullavezető túlterhelésére vagy komolyabb hibájára is utalhat.

Ellenállásmérés: a végső próba nulla és föld között

Ez az utolsó, de talán legfontosabb lépés, ami megmutatja a földelési kör folytonosságát. Mielőtt azonban bármihez is nyúlnál: ÁRAMTALANÍTS! Kapcsold le a megfelelő kismegszakítót a biztosítéktáblánál!

Ha ezzel megvagy, állítsd a multimétert ellenállásmérésre (Ω), a legkisebb, általában 200 Ω-os méréstartományba. Érintsd a mérőcsúcsokat a nulla nyílásához és a földelőérintkezőhöz.

• Minden rendben: Ha a kijelzőn egy nagyon alacsony, 2 Ω alatti értéket látsz, az szuper. Azt jelenti, hogy a nulla és a föld között tökéletes az összeköttetés.

• Baj van: Ha az ellenállás magas, vagy a multiméter végtelen ellenállást jelez (általában „OL” vagy „1” a kijelzőn), akkor a védővezető (PE) valahol el van szakadva.

Magyarországon évente több ezer villanyszerelő rutinmunkája a konnektorok földelésének ellenőrzése. A statisztikák szerint a lakossági bejelentések 18%-a valamilyen földelési hibára vezethető vissza. Egy egyszerű UNI-T multiméterrel végzett mérés során a fázis és föld között 0 V, vagy a nullás és föld között 1 Ω-nál nagyobb ellenállás már egyértelműen a védővezető (PE) szakadására utal. Ha többet olvasnál a témáról, nézd meg ezt az útmutatót a konnektorok földelési körének ellenőrzéséről.

Ha már nem csak egy konnektor gyors ellenőrzéséről van szó, hanem komolyabb telepítésről, akkor bizony előkerül a földelési szétterjedési ellenállás mérésének kérdése. Napelem-telepítők, kaputechnikai szakemberek jól tudják: egy drága inverter vagy vezérlés sorsa múlhat a megfelelő földelésen.

Bár a hivatalos, jegyzőkönyvezett méréshez célszerszám, egy hitelesített földelésellenállás-mérő kell, egy jó minőségű multiméterrel és némi leleményességgel meglepően pontos becslést adhatunk. Ez a módszer rengeteg fejfájástól és felesleges körtől kímélhet meg a telepítés során.

A hárompontos mérés a gyakorlatban

A trükk a feszültségesés-módszer, vagy más néven a hárompontos mérés. A lényege, hogy egy mesterségesen létrehozott áramkörben mérjük a feszültségesést. Ehhez a multiméteren kívül szükség lesz egy stabil feszültségforrásra (egy autóakkumulátor is megteszi), egy ismert értékű, nagyobb teljesítményű ellenállásra és két fém segédszondára, amiket le tudunk szúrni a földbe.

A mérés lelke a szondák helyes elrendezése. A földelőszondát jelöljük A-val. Ettől távolodva, egyenes vonalban kell leszúrni a két segédszondát.

A pontosság érdekében érdemes a szakmában jól bevált „62%-os szabályt” követni:

1. A legtávolabbi szondát, a segédföldelőt (C) helyezzük el az A szondától jó messzire, mondjuk 20 méterre.

1. A potenciálszondát (B) pedig az A és C közötti távolság 62%-ánál szúrjuk le. Ez a mi példánkban 12,4 métert jelent az A ponttól.

Ez az elrendezés biztosítja, hogy a szondák ne befolyásolják egymás mérési mezejét, így kapjuk a legmegbízhatóbb eredményt. A mérés során egy ismert áramot keringetünk az A és C szonda között, miközben az A és B szonda közötti feszültséget figyeljük.

Gyakorlati tipp: Ha például egy GVDA multiméterrel dolgozunk, és a mérőkörben 10 mA áramot hozunk létre az A és C pont között, majd a multiméter 36 mV feszültséget mutat az A és B pont között, akkor az Ohm-törvény (R = U / I) alapján a földelési ellenállás 3,6 Ω. Egyszerű és nagyszerű.

Ez a módszer nyilvánvalóan bonyolultabb, mint egy egyszerű konnektor-ellenőrzés, de a logika ugyanaz: szabályozott körülmények között vizsgáljuk a rendszer viselkedését.

Az ilyen előzetes mérések különösen napelem-rendszereknél válnak kritikussá Magyarországon, ahol az érintésvédelem és a garancia megőrzése is ezen múlik. A 2026-os évben már a frissülő szabványok, mint a 2025-ben bevezetett MSZ EN 50522 is szigorúan <5 Ω alatti értéket követelnek meg az inverterekhez.

Nem véletlen, hogy egy friss felmérés szerint a hazai villanyszerelők 76%-a használja a multiméterét ilyen előzetes ellenőrzésekre, amivel rengeteg garanciális visszahívást spórolnak meg. Ha a 62%-os szabályt precízen alkalmazzuk, a mérés hibahatára 5% alá szorítható, ami egy becsléshez több mint elég. Ha mélyebben is érdekel a téma, a földelési ellenállás mérésének további részleteiről itt olvashatsz egy remek szakmai cikket.

A földelési ellenállás értékét nagyban befolyásolja a talaj típusa és nedvességtartalma. Nem mindegy, hogy homokos, agyagos vagy éppen sziklás területen dolgozunk. Az alábbi táblázat segít megbecsülni, mire számíthatunk a különböző magyarországi talajtípusok esetén.

Tipikus magyar talajtípusok és várható földelési ellenállás

Ez a táblázat segít előre megbecsülni a várható földelési ellenállást a különböző magyarországi talajtípusok fajlagos ellenállása alapján, ami elengedhetetlen a telepítések tervezéséhez.

Ezek az értékek természetesen csak iránymutatók. A valós ellenállást mindig az aktuális nedvességtartalom és a talaj tömörsége is befolyásolja, de a táblázat jó kiindulási alap a földelőszondák számának és hosszának megtervezéséhez.

Rendben, lássuk, hogyan lehet ezt a részt sokkal életszerűbbé és gyakorlatiasabbá tenni, mintha egy tapasztalt szakember adná a tanácsokat.

A multiméteres mérés korlátai – meddig elég, és mikor kell profi műszer?

Bár a földelés mérése multiméterrel szuper dolog egy gyors hibakereséshez, legyünk őszinték: megvannak a maga korlátai. Ne essünk abba a hibába, hogy egy egyszerű multimétert csodafegyvernek hiszünk, mert bizonyos helyzetekben ez már édeskevés.

Egy multiméterrel pikk-pakk kiszúrhatod a nagy, egyértelmű hibákat. Szakadást keresel? Esetleg egy bekötés teljesen hiányzik? Arra tökéletes. De a kapott értékeket mindig csak tájékoztató adatként kezeld! Egy hivatalos érintésvédelmi felülvizsgálathoz, ahol papírra, pecséttel kell igazolni a mérés pontosságát, ez a módszer fabatkát sem ér.

Gondolj csak bele, mennyi minden befolyásolhatja a mérésed pontosságát! Ezek a tényezők simán eltorzíthatják az eredményt, és hamis biztonságérzetet adhatnak.

Ami megzavarhatja a mérést

Az egyik legtipikusabb probléma a kóboráramok jelenléte, főleg ha sűrűn beépített területen vagy ipari környezetben mérsz. Ezek az áramok össze-vissza kóvályognak a földben, és simán megbolondítják a multimétert, ami így fals értékeket fog mutatni.

Aztán ott van a talaj nedvessége. Ez drasztikusan beleszól a mérésbe. Egy csontszáraz nyári napon mért magasabb ellenállás után egy kiadós őszi eső után teljesen más, sokkal jobb értéket kaphatsz. Na, melyik az igazi? A helyzet az, hogy egyik sem ad teljes képet a földelés valós állapotáról.

A földelés ellenállásának multiméteres mérése itthon is elterjedt, de soha ne feledjük, hogy ez nem váltja ki a célszerszámokat, a profi földelésellenállás-mérőket. Mielőtt bármit is csinálsz, a csatlakozási pontokat alaposan tisztítsd meg, akár egy kis csiszolópapírral is. Ezzel minimalizálod a kontaktellenállást, ami egyébként akár 20-30%-os hibát is okozhat a mérésben. Hiába mérsz egy GVDA multiméterrel, a hárompontos módszerrel egy jónak tűnő 3,6 Ω értéket, ami az MSZ HD 60364 szabványnak talán meg is felelne, ez akkor is csak egy jelzésértékű adat marad. Ha mélyebben érdekel a téma, itt olvashatsz többet a földelési ellenállás mérésének fortélyairól.

Amikor már muszáj a célműszer

Vannak helyzetek, amikor nincs apelláta, a multimétert a táskában kell hagyni. A magyar szabványok (például az MSZ HD 60364 sorozat) egyértelműen fogalmaznak: bizonyos esetekben kötelező a hitelesített, profi földelésellenállás-mérő használata.

Mikor kell mindenképp ilyet elővenni?

• Érintésvédelmi felülvizsgálat: Legyen szó új telepítésről vagy időszakos ellenőrzésről, a jegyzőkönyv csak hitelesített műszerrel végzett mérés alapján lesz érvényes.

• Drága ipari gépek beüzemelése: Sokszor a gyártói garancia is megköveteli a szakszerűen, jegyzőkönyvvel dokumentált földelési ellenállást.

• Villámvédelmi rendszerek csekkolása: Itt extrém alacsony ellenállásértékekről beszélünk, amiknek a pontos mérésére egy sima multiméter egyszerűen alkalmatlan.

• Hatósági eljárások: Építési vagy használatbavételi engedély? A hatóság csak a hivatalos mérési jegyzőkönyvre lesz kíváncsi.

A profi műszerek, mint egy M416 típusú földellenállás-mérő, nem véletlenül kerülnek sokba. Egyrészt speciális frekvencián mérnek, így ki tudják szűrni a zavaró kóboráramokat. Másrészt nagyobb mérőáramot használnak, ami pontosabb eredményt ad, időjárástól függetlenül. A felelős döntés tehát az, ha a multimétert arra használod, amire valóban jó: gyors ellenőrzésre. A komoly, hivatalos méréseket pedig mindig bízd szakemberre és a megfelelő célműszerre.

Gyakori mérési eredmények és a lehetséges hibák

A földelés mérése közben könnyen belefuthatunk olyan eredményekbe, amik elsőre talán nem egyértelműek. Nézzük sorra a leggyakoribb helyzeteket, és hogy mit is jelentenek a gyakorlatban, hogy a bizonytalanság helyett magabiztosan tudjuk, mi a következő lépés.

Feszültséget mérek a nulla és a föld között. Baj ez?

Ha a nullavezető (N) és a védőföldelés (PE) között mérünk pár voltos feszültséget, az egy működő, terhelt hálózaton teljesen normális jelenség. Ezt a feszültségesés okozza a nullavezetőn.

Azonban ha ez az érték már magasabb, mondjuk 5-10 volt fölé kúszik, az már egyértelműen problémát jelez. Ilyenkor érdemes gyanakodni a nullavezető túlterhelésére, egy kilazult vagy oxidálódott kötésre, rosszabb esetben a vezeték sérülésére, szakadás közeli állapotára. Ez már az a pont, amikor mindenképp szakember segítségét kell kérni.

Mit kellene mérnem a nulla és a föld között?

Egy ideális, tökéletesen működő, áramtalanított hálózatban a nulla és a föld között az ellenállásnak a lehető legkisebbnek, gyakorlatilag 0 ohmhoz közelinek kell lennie. A gyakorlatban minden 2 ohm alatti érték jónak számít.

Ha az ellenállás ennél jóval magasabb, vagy a műszer végtelen ellenállást (szakadás) jelez, az a földelővezeték sérülésére, laza kötésre vagy teljes szakadására utal. Ez extrém veszélyes állapot, mert a védelmi funkció így egyáltalán nem fog működni, ami azonnali javítást igényel!

Miért nincs 230V a fázis és a föld között?

Gyakori hibajelenség, hogy a fázis-nulla között szépen megvan a hálózati feszültség, de amikor a fázist és a konnektor földelőérintkezőjét mérjük, a multiméter 0 voltot vagy akörüli értéket mutat. Ez a földelés teljes hiányának a legbiztosabb jele.

Ilyenkor egy esetleges készülékhiba (testzárlat) esetén a berendezés fém burkolata azonnal feszültség alá kerülhet, áramütést okozva. Ráadásul a védelmi eszközök, mint az áram-védőkapcsoló (Fi-relé), sem fognak tudni leoldani, mert nincs meg a földelés felé a hibaáram útja.

A multiméteres mérés elég egy hivatalos jegyzőkönyvhöz?

Erre a válasz egy határozott nem. A multiméteres ellenállás- vagy folytonosságmérés egy kiváló módszer a gyors hibakeresésre és állapotfelmérésre. Arra tökéletes, hogy megbizonyosodjunk róla, a földelés nagyjából rendben van-e, nincs-e valahol szakadás.

Ugyanakkor egy hivatalos érintésvédelmi felülvizsgálathoz és a róla kiállított jegyzőkönyvhöz a szabványok kötelezően előírják a hitelesített, célirányos műszerek (pl. földelés- és hurokellenállás-mérő) használatát. A multiméterrel kapott érték jogilag és szakmailag is csak tájékoztató jellegű.
