3 fázisú inverter – típusok, méretezés és bekötés

Egy családi ház tulajdonosa gyakran akkor találkozik először a 3 fázisú inverter fogalmával, amikor egy nagyobb napelemes rendszert, hőszivattyút vagy elektromosautó-töltőt szeretne telepíteni. A kivitelező ilyenkor nem egyszerűen két invertertípus közül választ. A hálózati csatlakozás, a fázisok terhelése, az elosztói jóváhagyás, a stringek feszültsége és az esetleges akkumulátoros üzem együtt határozza meg, melyik megoldás illeszkedik biztonságosan a projekthez.

Magyarországon a döntést különösen erősen befolyásolja a 2,5 kVA-es csatlakozási küszöb. E fölött a hálózatra csatlakozó termelőegység számára már a háromfázisú kialakítás válik meghatározóvá, ezért a 3 fázisú inverter kiválasztását érdemes már a tervezés első lépéseiben kezelni, nem a bekötés végén.

3 fázisú inverter a gyakorlatban – hol és miért

Ebben a példában a tetőre 20 darab, egyenként 400 W-os napelem kerül, a rendszer névleges teljesítménye pedig 8 kW. A ház alapfogyasztása körülbelül 1,8 kW, miközben a hőszivattyú, a klíma, az elektromosautó-töltő és a háztartási gépek időszakosan nagyobb terhelést okozhatnak. Ilyenkor a kivitelezőnek nemcsak a panelek teljesítményét kell figyelembe vennie, hanem a csatlakozás módját, a fázisterhelést és a várható fogyasztási profilt is.

Mit csinál a háromfázisú inverter?

A 3 fázisú inverter a napelemek egyenáramát háromfázisú váltóárammá alakítja. A kimenet az L1, L2 és L3 fázisokon osztja el a teljesítményt, ezért jól illeszthető a 3x400 V-os magyar kisfeszültségű hálózathoz. Ez nem azt jelenti, hogy minden fogyasztót azonos teljesítményre kell elosztani. A feladat az, hogy a fázisterhelések, a csatlakozási feltételek és az inverter működési határai összhangban legyenek.

A kiegyensúlyozottabb elosztás mérsékelheti a fázisok közötti aszimmetriát, és kedvezőbb terhelést adhat a nullavezetőnek. Ez különösen fontos hőszivattyú, többfázisú motor, EV-töltő vagy ipari kompresszor mellett, mert ezek működése eltér egy kisebb, egyfázisú készülékétől.

Gyakorlati szabály: először a csatlakozási feltételeket és a terhelési profilt tisztázza, csak utána válasszon invertert.

A háromfázisú kialakítás kisebb kiserőműben, ipari csarnokban, műhelyben, adatközpont szünetmentes rendszerében, valamint CNC-gép vagy sűrített levegős berendezés mellett is indokolt lehet. Ezeknél a hálózati illesztés és a fázisok kezelése fontosabb, mint az inverter önmagában megadott névleges teljesítménye.

Az 8 kW-os rendszer esetében a háromfázisú invertert a teljesítményszint, a hálózati kialakítás és a várható terhelések együtt teszik indokolttá. A konkrét engedélyezhetőséget az illetékes elosztó dokumentációja és jóváhagyása alapján kell ellenőrizni, a HMKE-engedélyezési összefoglaló szerint is.

A magyar csatlakozási szabályok és a 2,5 kVA küszöb

A magyar hálózatra csatlakozó termelőegységnél a 2,5 kVA-es határ meghatározza a csatlakozás tervezési irányát. Egyfázisú termelőegység legfeljebb 2,5 kVA-ig csatlakoztatható a kisfeszültségű hálózatra. Efölött háromfázisú csatlakozás szükséges. Több inverterből kialakított háromfázisú HMKE-nél a megengedett fázisaszimmetria szintén 2,5 kVA.

Mi változott 2021. április 30-án?

A 2021. április 30. után alkalmazott csatlakozási gyakorlat szerint a 2,5 kVA feletti HMKE már nem csatlakozhatott egyfázisú hálózatra. A 3 kW-os vagy nagyobb napelemes rendszereknél ezért háromfázisú inverterrel kell számolni, az inverterek fázisszámáról szóló szakmai magyarázat alapján.

A küszöb alatt maradó rendszer még lehet egyfázisú. A határ átlépésekor viszont a kivitelezőnek már a háromfázisú csatlakozást, a fázisok terhelését és az engedélyezési feltételeket együtt kell vizsgálnia. A 3 és 10 kW közötti lakossági rendszereknél ezért a teljesítmény és a fázisszimmetria egyszerre tervezési szempont, ahogy az elosztói szabályzat módosításáról szóló összefoglaló is bemutatja.

A kiválasztást az elosztói lista, a tanúsítás, a csatlakozási dokumentáció és a helyi hálózati feltételek együtt határozzák meg. Az E.ON alkalmazható inverterlistája alapján a névleges teljesítmény önmagában nem elég.

Invertertípusok és DC/AC topológiák

A háromfázisú inverter kiválasztását az üzemmód határozza meg. Más készülék kell a hálózatra termelő rendszerhez, az önálló ellátáshoz és az akkumulátoros tartalékhoz. A kivitelezőnek ezért a fogyasztók működését, a hálózati illesztést és a kívánt tartalékellátást együtt kell vizsgálnia.

Három alapvető üzemmód

A hálózatra visszatápláló, vagy grid-tie inverter a közcélú hálózattal szinkronban működik. A napelemek termelését a helyi fogyasztás fedezésére, a többletet pedig a hálózat felé továbbítja. Hálózati hiba esetén automatikusan leválik, ezért önmagában nem biztosít áramot áramszünetkor.

A szigetüzemű, vagy off-grid inverter saját fogyasztói hálózatot lát el. Az akkumulátor, a töltésszabályozás és a terhelések indítási árama együtt határozza meg, hogy a rendszer stabilan működik-e. Egy motor, szivattyú vagy kompresszor induláskor rövid időre nagyobb áramot kérhet, mint folyamatos üzem közben.

A hibrid inverter a napelemes termelést, az akkumulátort és a hálózatot közös rendszerben kezeli. Egyes típusok tartalék kimenetet is kínálnak, de ezt mindig az adatlap, a megengedett akkumulátortípus és a bekötési rajz alapján kell ellenőrizni. Az aszimmetrikus működés és az energiatárolás gyakorlati példája a FOXESS P3 8.0 SH aszimmetrikus hibrid inverter termékleírása.

Topológiák röviden

A transzformátoros kialakítás galvanikus leválasztást biztosít. Ipari vagy speciális rendszereknél lehet indokolt, miközben a méretet és a veszteségeket is figyelembe kell venni. A transzformátor nélküli inverter általában kompaktabb, de a földelést, a szigetelésfigyelést és a zárlati viselkedést külön ellenőrizni kell.

A DC/AC topológia azt mutatja meg, hogyan jut el a modulok egyenárama a háromfázisú váltakozó áramú kimenetig. A string-inverter több MPPT-munkaponttal kezelheti az eltérő tájolású vagy részben árnyékolt mezőket. Ez nem helyettesíti a megfelelő stringtervezést, csak pontosabb munkapont-követést tesz lehetővé.

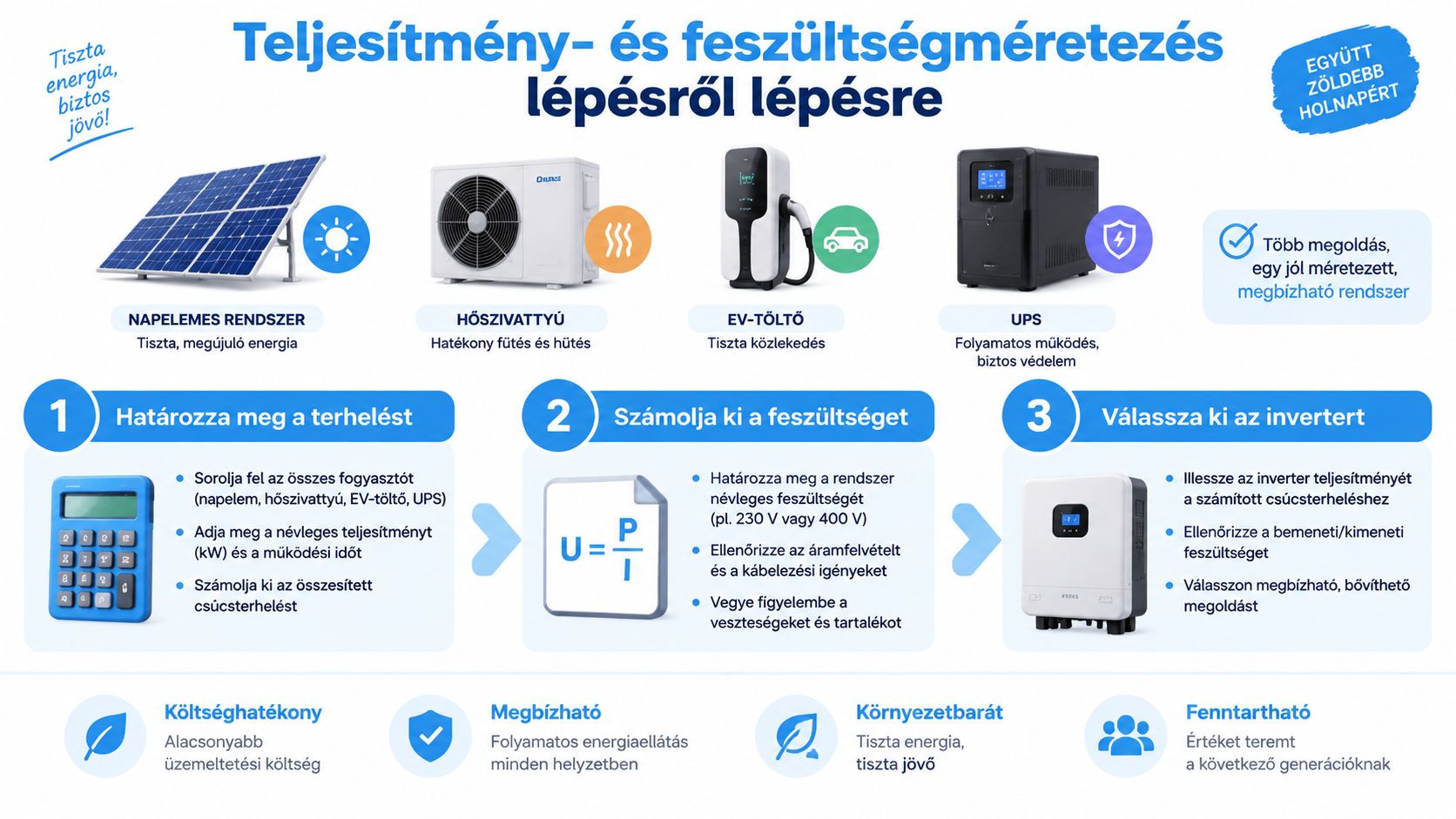

Teljesítmény- és feszültségméretezés lépésről lépésre

A méretezésnél nem az inverter címkéjén szereplő egyetlen teljesítményadatot kell összevetni a napelemek összteljesítményével. A DC-oldali feszültség, az MPPT-tartomány, az AC-oldali áram, a terhelések indulási igénye és a kívánt üzemmód együtt adja a megfelelő méretet.

Napelemes rendszer esetén

Egy 8 kW-os PV-rendszernél a tervező először a modulmező teljesítményét és az inverter AC-oldali névleges teljesítményét hasonlítja össze. A briefben megadott tervezési példa szerint a DC/AC arányt 1,1 és 1,3 között érdemes tartani, hogy a rendszer különböző besugárzási és hőmérsékleti körülmények között is jól használja ki az inverter munkatartományát. Ezt az értéket nem szabad automatikusan minden tetőre alkalmazni, mert a tájolás, az árnyékolás és a modulok hőmérsékleti viselkedése módosíthatja az eredményt.

A következő ellenőrzés a stringek feszültsége. A hideg körülmények között számított nyitott körű feszültségnek, vagy Voc-nak, az inverter legnagyobb megengedett DC-feszültsége alatt kell maradnia. A tervezőnek a stringhosszt, a moduladatlapot és a várható kültéri hőmérsékletet együtt kell vizsgálnia.

AC-oldali számítás

Háromfázisú rendszernél a 230 V-os fázisfeszültség és a 400 V-os vonalfeszültség ismerete szükséges. Egy 8 kVA-es inverter közelítőleg 11,5 A/fázis áramot jelent, ha a terhelést szimmetrikusan osztjuk el. Ez csak kiindulási érték. A kábel, a védelmi készülék és a feszültségesés végleges méretezéséhez figyelembe kell venni a vezeték hosszát, fektetési módját, a környezeti hőmérsékletet és a gyártói előírásokat.

Eltérő fogyasztók eltérő ellenőrzései

• Napelemes rendszer: ellenőrizze a Voc-ot, az MPPT-tartományt, a bemeneti áramot és a stringek tájolását.

• Hőszivattyú: a folyamatos teljesítmény mellett vizsgálja meg a kompresszor és a segédberendezések indítási áramát.

• Elektromosautó-töltő: a töltési áram korlátozását és a fázisok közötti terheléselosztást is állítsa be.

• UPS: a pillanatnyi túlterhelhetőséget, a kritikus fogyasztók indulását és a kívánt üzemidőt kell összehangolni.

A kivitelező akkor jár el helyesen, ha minden számítást a konkrét inverter gyártói adatlapjával és a jóváhagyott csatlakozási tervvel vet össze.

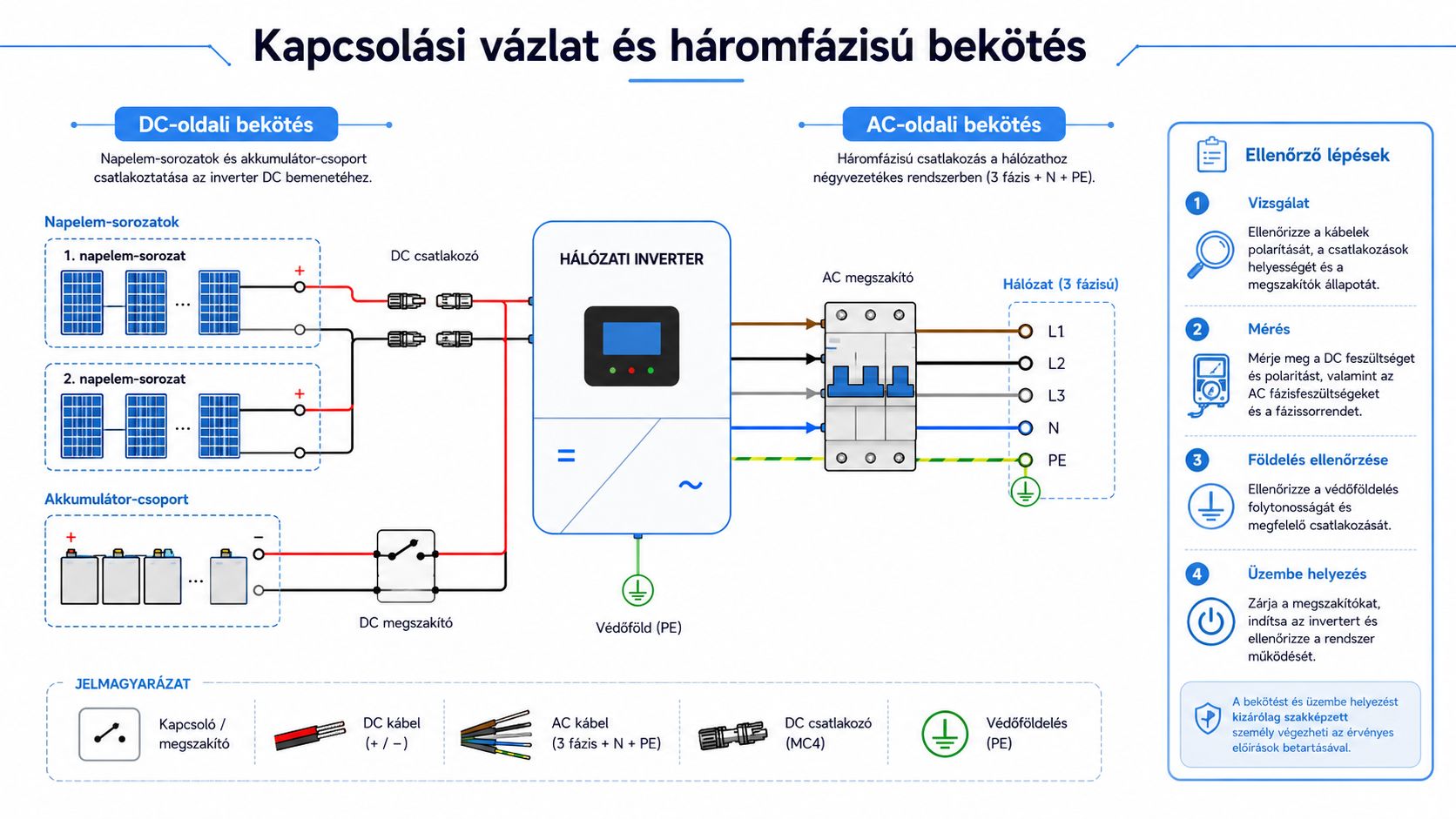

Kapcsolási vázlat és háromfázisú bekötés

A háromfázisú inverter bekötését egyvonalas rajzzal érdemes kezdeni. A rajz külön mutassa a PV-stringeket vagy az akkumulátor-csoportot, a DC-leválasztást és túlfeszültség-védelmet, az invertert, valamint az AC-oldali kapcsoló- és védelmi elemeket.

A DC-oldal ellenőrzése

A stringek csatlakoztatása előtt mérje meg a polaritást és a feszültséget. A pozitív és negatív vezetők felcserélése hibás működést vagy károsodást okozhat, a túl magas stringfeszültség pedig túllépheti az inverter bemeneti határát. Akkumulátoros hibrid rendszernél ehhez hozzáadódik az akkumulátor feszültségtartománya, a BMS-kommunikáció és a gyártó által engedélyezett akkumulátortípus.

A DC-oldali védelem része a leválasztó kapcsoló, a túláramvédelem és a túlfeszültség-levezetés. A földelési pontokat a terv szerint kell kialakítani, nem pedig utólag, egy kényelmesen elérhető fémszerkezethez kötve.

Az AC-oldal bekötése

Az inverter kimenetén az L1, L2 és L3 fázist, az N nullavezetőt és a PE védővezetőt kell a kapcsolási rajz szerint csatlakoztatni. A vezetők azonosítása és színjelölése a helyi kivitelezési szabályokkal összhangban történjen. A fázissorrendet mérőműszerrel kell ellenőrizni, különösen motoros terhelések és olyan rendszerek esetében, amelyek a hálózat felé is energiát adnak át.

A bekötés után ellenőrizze az egyes fázisok terhelését, a nulla vezető áramát, a védelmi készülékek működését és az inverter hálózati szinkronját. Hálózatra csatlakozó rendszernél a végleges üzembe helyezés csak a szükséges dokumentáció és elosztói jóváhagyás birtokában történhet.

Védelmek, szabványok és üzembiztonság

A 3 fázisú inverter biztonságát nem egyetlen beépített funkció garantálja. A DC-oldali védelem, az AC-oldali kapcsolás, a földelés, a kábelezés, a hálózati leválasztás és az üzembe helyezési ellenőrzés együtt alkot üzembiztos rendszert.

A legfontosabb védelmi pontok

• DC túláram- és zárlatvédelem: a stringekhez, leválasztókhoz és biztosítókhoz az adott rendszer áramviszonyait kell igazítani.

• AC védelem: a kimeneti áramhoz, a kábelhez és az elosztó kialakításához illeszkedő megszakító és leválasztás szükséges.

• Túlfeszültség-védelem: az AC- és DC-oldali SPD-k feladata, hogy korlátozzák a tranziens túlfeszültségek hatását.

• Szigetüzem-védelem: a hálózatra visszatápláló inverternek áramszünet vagy nem megfelelő hálózati állapot esetén le kell választania magát.

• Fázisaszimmetria-védelem: a rendszernek figyelnie kell a fázisok közötti eltérést, mert a tartós egyensúlytalanság hibás működést és túlmelegedést okozhat.

A napelemes inverterek biztonságtechnikai követelményeit az MSZ EN 62109-1 és -2 szabványok kezelik. Hálózati csatlakozásnál az elosztói dokumentáció mellett az alkalmazható hálózati megfelelőséget, például az EN 50549 szerinti követelményeket, a konkrét készülék tanúsítványaival kell igazolni.

Helyszíni ellenőrzőlista

1. Ellenőrizze a földelési és érintésvédelmi kialakítást.

1. Vizsgálja meg az AC- és DC-oldali leválasztókat.

1. Ellenőrizze az SPD-k állapotjelzőit és bekötését.

1. Hasonlítsa össze a kábel terhelhetőségét az inverter névleges áramával.

1. Vizsgálja meg a telepítési környezetet, a hőelvezetést és a burkolat védettségét.

1. Rögzítse az üzembe helyezési méréseket és a gyártói beállításokat.

Kültéri elhelyezésnél a burkolat IP-védettsége, a napsugárzás, a nedvesség és a hőmérséklet együtt számít. Az IP-jelölés önmagában nem helyettesíti a megfelelő árnyékolást, szellőzést és szerelési távolságot.

A védelmi készülék csak akkor látja el a feladatát, ha a tervező a teljes hálózati útvonalat, a kábeleket és a földelési rendszert együtt ellenőrzi.

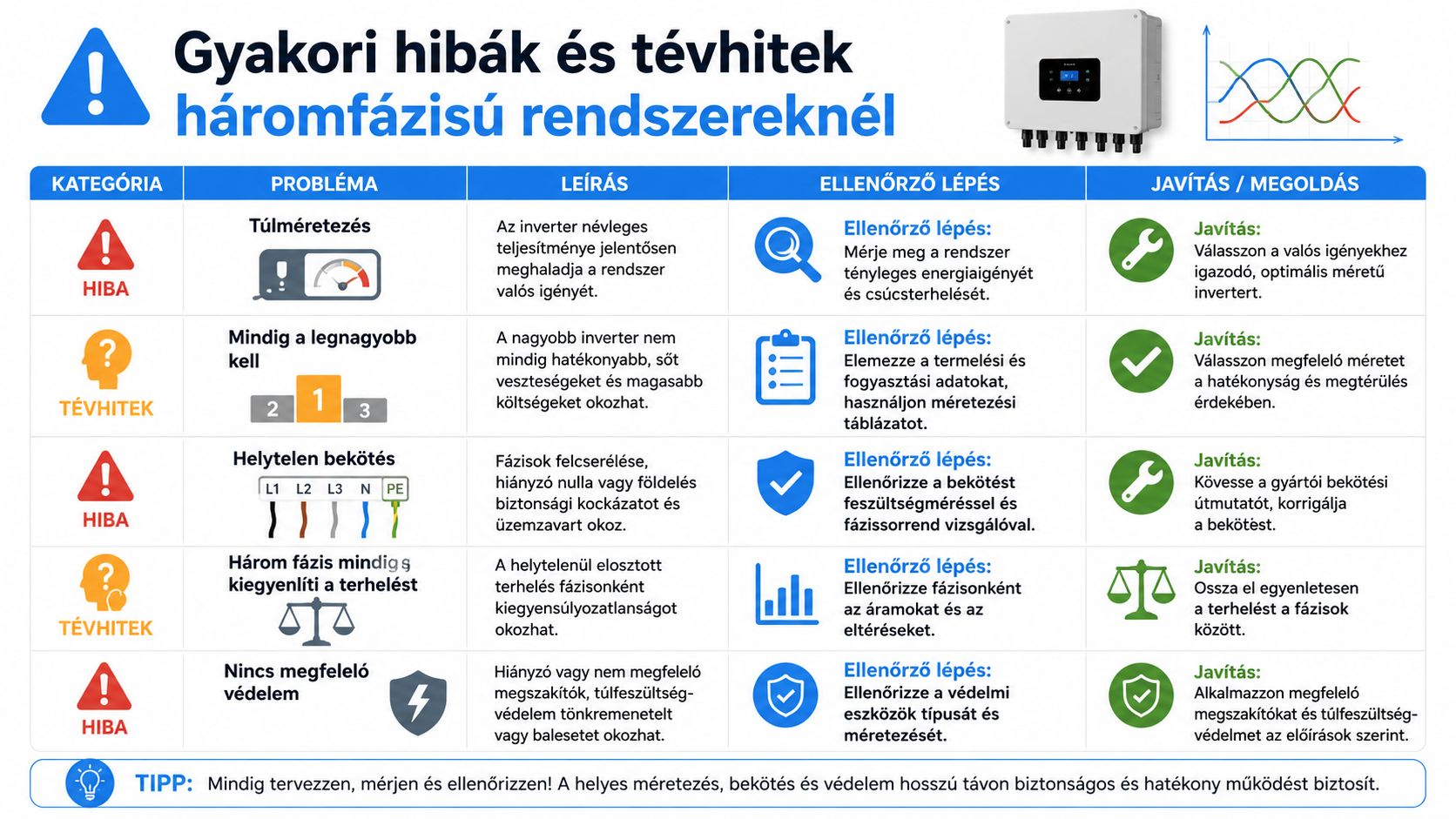

Gyakori hibák és tévhitek háromfázisú rendszereknél

A kivitelezési hibák gyakran abból erednek, hogy egyetlen adatot, például az inverter névleges teljesítményét, a teljes rendszer összefüggései nélkül értékelik.

„A legnagyobb inverter mindig jobb”

A túlméretezett készülék nem biztos, hogy kedvező munkaponton működik. A túl kicsi inverter viszont korlátozhatja a termelést, vagy nem tudja megfelelően ellátni a tervezett fogyasztókat.

Ellenőrzési lépés: hasonlítsa össze a PV-mező teljesítményét, a stringek feszültségét és áramát, az MPPT-tartományt, valamint az AC-oldali terhelési profilt. A választást adatlap és helyszíni mérés alapozza meg, nem önmagában a legnagyobb névleges érték.

„Elég, ha a három fázis fizikailag be van kötve”

A háromfázisú csatlakozás önmagában nem biztosít megfelelő terheléselosztást. Rosszul megosztott fogyasztóknál fázisaszimmetria alakulhat ki.

Ellenőrzési lépés: mérje meg az L1, L2 és L3 áramát több üzemi állapotban. Ellenőrizze a változást hőszivattyú, töltő vagy nagyobb motor indításakor is.

„Az elosztói lista csak adminisztráció”

A jóváhagyott invertertípus és a csatlakozási feltételek műszaki követelményeket jelentenek. A papíron megfelelő teljesítmény nem pótolja a megfelelő tanúsítást.

Ellenőrzési lépés: a kivitelezés előtt ellenőrizze az aktuális elosztói listát, a típusszámot, a tanúsítványt, a hálózati beállításokat és a HMKE-dokumentációt. A 2,5 kVA küszöb szabályváltozásának követelményeit is vegye figyelembe, lásd a 2,5 kVA küszöb szabályváltozás fejezetét.

A hibás DC-string-feszültség, az SPD vagy a védőföldelés elhagyása szintén kockázat. Ezeket a monitoring nem pótolja teljesen, ezért a helyszíni mérés és a dokumentált átadás is szükséges.

Vásárlási szempontok és alkalmazási területek

A megfelelő háromfázisú inverter kiválasztását a rendszer feladata határozza meg. Egy HMKE-nél a hálózati PV-termelés és az elosztói elfogadás áll előtérben. Akkumulátoros, EV-töltőt és hőszivattyút kiszolgáló hibrid rendszernél a tárolás, a fogyasztók prioritása és a backup-kimenet is számít. Ipari UPS-nél a kritikus terhelések folyamatos ellátása és az indítási áram a döntő.

Mit ellenőrizzen az adatlapokon?

• Névleges és csúcsteljesítmény: külön vizsgálja a folyamatos üzemi értéket és a rövid idejű túlterhelhetőséget.

• MPPT-bemenetek: eltérő tájolású vagy árnyékolt stringeknél több, független munkapont lehet szükséges.

• DC-feszültség és bemeneti áram: a stringtervezést a modulok adatai és az inverter határértékei alapján végezze.

• Kommunikáció: a Modbus, RS485, Wi-Fi vagy Ethernet akkor hasznos, ha a monitoringot vagy az épületfelügyeletet ténylegesen használják.

• Védelem és tanúsítás: ellenőrizze az IP- vagy IK-védettséget, a hálózati megfelelőséget és az elosztói elfogadást.

• Szerviz és garancia: tisztázza a hibafeltárás menetét, a pótalkatrész elérhetőségét és az akkumulátorra vonatkozó feltételeket.

A napelemes HMKE első szűrője a hálózati kompatibilitás és az elosztói jóváhagyás. Hibrid rendszernél ehhez társul az akkumulátor, a BMS, a backup-kimenet és a terhelések sorrendje. UPS esetén a fogyasztói lista, az áthidalási cél és a berendezések indulási viselkedése alapján kell választani.

A beszerzéshez olyan hazai műszaki forrás is szóba jöhet, ahol inverterek, UPS-ek, mérőműszerek, kábelek és napelemes komponensek elérhetők, például a Takacs Gabor Antal E.V. kínálata. A végső döntésnél ellenőrizze a méretezési tartalékot, a magyar hálózati megfelelőséget, valamint a szerviz- és garanciális hátteret.

Ha a méretezés után konkrét termékre van szüksége, egyeztessen szakemberrel, aki végigvezeti a csatlakoztatási és engedélyezési folyamatokon.
