Koaxiális kábel típusok és választási útmutató

A kép ugyanaz minden alkalommal. A tévé néha kockásodik, a műholdvevő időnként elveszíti a jelet, a kábelmodem pedig újraindul. Ön közben már a szolgáltatót hívná, pedig sokszor a falban futó koaxiális kábel, egy rossz F-csatlakozó vagy egy túl nagy veszteségű osztó okozza a hibát.

A „koax” megnevezés önmagában kevés. A helyes választáshoz ismerni kell az impedanciát, a frekvenciatartományt, a csillapítást és az árnyékolást. Ebben az útmutatóban a koaxiális kábel típusok kiválasztását a tényleges magyarországi alkalmazásokhoz kötöm, a földi antennától a SAT-rendszeren és a DOCSIS-hálózaton át a CCTV-ig.

A koaxiális kábel szerepe a mai magyar hálózatokban

Magyarországon a koaxiális kábel történetileg a kábeltelevíziós és vezetékes hírközlési hálózatok egyik legfontosabb fizikai alapja. Az NMHH vezetékes gyorsjelentései alapján a kábeltelevíziós hálózatokon megvalósított VoCATV hangátviteli csatornák száma 1 066 943 volt, miközben a teljes vezetékes hangátviteli piac becsült csatornaszáma 2 959 000-et tett ki. Ez nagyságrendileg 36%-os arányt jelentett a kábeltelevíziós hálózatokhoz kapcsolódó csatornák esetében.

A koax szerepe azonban nem merül ki a televíziózásban. Ugyanazon fizikai hálózat alkalmas lehet televíziós jelek, rádióadás, internetes adatforgalom és korábban telefonos szolgáltatások továbbítására is. A törzs- és elosztóágakon jellemzően kisebb veszteségű, robusztusabb kábel fut, az előfizetői bekötéseknél pedig hajlékonyabb kivitelre van szükség.

Szerelői alapszabály: ne azt kérdezze elsőként, hogy „van-e koax”, hanem azt, hogy milyen jel halad rajta, milyen frekvencián, milyen távolságon és hány passzív elem közbeiktatásával.

A meglévő nyomvonal értéke

Panelházban, társasházban vagy régebbi családi házban a meglévő koaxiális nyomvonal gyakran komoly érték. Egy új kábelút kialakítása falbontással, födémen átvezetett csövezéssel és helyreállítással járhat. Ilyenkor ésszerű döntés lehet a jó állapotú koax újrahasznosítása, feltéve, hogy a kábel és a csatlakozások megfelelnek a tervezett szolgáltatásnak.

Új beruházásnál viszont már nem elég a jelenlegi televíziós igényt nézni. A koaxiális hálózat és az optikai vagy IP-alapú infrastruktúra nem ugyanarra való. A koax rövid és közepes elosztásoknál, meglévő MATV- és SMATV-rendszereknél, valamint bizonyos CCTV-alkalmazásoknál továbbra is praktikus. Az optika és az Ethernet viszont más bővíthetőséget ad.

A beszerzésnél ezért azonos külső átmérő mellett is vizsgálni kell a belső ér anyagát, a szigetelőanyag szerkezetét, az árnyékolás felépítését, a köpeny környezeti tulajdonságait és a gyártói csillapítási adatokat. A koax nem elavult technológia. Egyszerűen más feladatra való, mint az optika, és a magyar hálózatokban a kettő hosszú ideig együtt fog működni.

Impedancia és az 50 Ω vs 75 Ω kérdés

A lakossági televíziós és antennás rendszerekben a helyes alapválasztás 75 Ω-os koaxiális kábel. Ide tartozik a földfelszíni DVB-T/T2, a DVB-C, az FM-rádió, a műholdas televízió és a MATV/SMATV elosztás. Az 50 Ω-os kábelek ezzel szemben inkább rádiófrekvenciás méréshez, adó-vevőkhöz, mobilkommunikációs és ipari RF-rendszerekhez készülnek.

Az EN 50117-1:2019 szabványcsalád összefoglalója elsősorban az 50 Ω-os és 75 Ω-os rendszerekkel foglalkozik, és a TEM-üzemű kábelek többek között CATV-, rádiófrekvenciás, műsorszórási, műszertechnikai, távközlési és adatátviteli alkalmazásait fedi le.

Ha 50 Ω-os és 75 Ω-os elemeket keverünk, a rendszer nem lesz megfelelően illesztett. A jel egy része visszaverődik a forrás irányába, állóhullámok alakulhatnak ki, és a vevőnél jelszint- vagy minőségromlás jelenhet meg. Ez különösen hosszabb nyomvonalaknál és magasabb frekvencián válik látványossá.

Mit ellenőrizzen a kivitelező

A kábel impedanciája csak az egyik elem. A csatlakozónak, az osztónak, a leágazónak és az erősítőnek is ugyanabba az impedanciacsaládba kell tartoznia. Egy 75 Ω-os kábelre szerelt, rosszul megválasztott átmenet vagy RF-csatlakozó ugyanúgy ronthat a rendszeren, mint maga a hibás kábel.

A hullámimpedancia nem azonos a kábel egyenáramú ellenállásával. Attól, hogy egy multiméterrel folytonosságot mérünk, még nem tudjuk, hogy a kábel nagyfrekvencián megfelelően viselkedik-e. A folytonosságvizsgálat csak azt mutatja meg, hogy nincs-e szakadás vagy durva zárlat.

DVB-T/T2, DVB-C, FM, SAT és MATV esetén 75 Ω-os kábelt vásároljon. Az 50 Ω-os típus akkor indokolt, ha a rendszer dokumentációja, a mérőműszer vagy az RF-berendezés kifejezetten ezt írja elő.

RG-6, RG-59 és RG-11 típusok összehasonlítása

Az RG-6 a lakossági és kisebb szakipari rendszerek józan alapválasztása. Megfelelő kivitelben alkalmas földi antennához, kábeltelevízióhoz, műholdas jelhez és rövidebb CCTV-szakaszokhoz. A tömör belső ér, a habos PE szigetelés és a jó minőségű árnyékolás kedvező kompromisszumot ad a csillapítás, a szerelhetőség és a költség között.

Az RG-59 vékonyabb és hajlékonyabb. Régebbi analóg CCTV-rendszereknél, rövid beltéri összeköttetéseknél és olyan helyeken lehet helye, ahol a szerelhetőség fontosabb, mint a hosszú, nagyfrekvenciás szakasz kis vesztesége. Modern SAT-rendszerhez nem ezt választanám, különösen akkor, ha hosszabb nyomvonal, több csatlakozás vagy több osztó szerepel a tervben.

Az RG-11 vastagabb, merevebb és kisebb csillapítású kábel. Hosszabb gerincvezetékeknél, nagyobb MATV/SMATV-rendszereknél és olyan SAT-IF nyomvonalakon hasznos, ahol az RG-6 vesztesége már túl magas lenne. Cserébe nehezebb hajlítani, nagyobb szerelési helyet kér, és a hozzá illő csatlakozókat is előre meg kell választani.

Hol lehet spórolni

A méteráron lehet takarékoskodni, a rendszer kritikus pontjain nem. Rövid, beltéri, zavarmentes antennaösszeköttetésnél nincs szükség túlméretezett kábelre. Viszont SAT-nél, kültéri antennaágnál, erős LTE-környezetben és több aljzatos elosztásnál a gyenge árnyékolás, a rossz köpeny vagy az olcsó csatlakozó később hibakeresési költséget okoz.

A konkrét választásnál ne csak az RG-jelölést nézze. Az RG-6 Tri-Shield vagy Quad-Shield kivitel sokkal értelmesebb döntés lehet, mint egy olcsóbb, általános megjelölésű kábel. A gyártói adatlap csillapítási és árnyékolási értéke fontosabb, mint a tekercsre nyomtatott hangzatos marketingnév.

Árnyékolási osztályok és zajvédelem

A koaxiális kábel árnyékolása két feladatot lát el. Megakadályozza, hogy a saját jele kiszivárogjon, és csökkenti annak esélyét, hogy a környezetből érkező rádiófrekvenciás zavar a hasznos jelre üljön. A fólia, a fonat és a több réteg kombinációja nem díszítés. Ezek határozzák meg, mennyire ellenálló a kábel a külső zavarral szemben.

Az EN 50117 rendszerében az árnyékolási osztályok a kábel elektromágneses árnyékolási teljesítményét jelölik. A beszerzésnél nem elég annyit látni, hogy „árnyékolt”. Kérje el a gyártói adatlapot, és ellenőrizze, hogy a megadott érték milyen vizsgálati feltételek mellett érvényes.

Fólia, fonat és több réteg

A fólia folytonosabb fedést ad, a fonat pedig mechanikai és elektromos árnyékolást biztosít. A kettő együtt jobb eredményt ad, mint bármelyik önmagában. A Tri-Shield jellemzően több árnyékoló réteget jelent, a Quad-Shield pedig további fólia- és fonatréteggel növeli a védelmet.

Nem kell minden lakásba a legdrágább kábel. Egy rövid, falban futó, kevéssé terhelt antennaszakasznál a jó minőségű, megfelelően szerelt Tri-Shield rendszerint elég. Tetőantennánál, erős mobilhálózati környezetben vagy erősítős MATV-rendszernél viszont a gyengébb árnyékolás rossz döntés.

Mérhető döntés: az árnyékolásnál a gyártó által megadott teljesítményt keresse, ne a „profi”, „digitális” vagy „4G-védett” feliratot.

A kábel önmagában nem oldja meg a zavart. A csatlakozónak, a fali aljzatnak, az osztónak és az erősítő bemenetének is megfelelően árnyékoltnak kell lennie. Egy jó Quad-Shield kábelre szerelt rossz, laza F-csatlakozó ugyanúgy beengedheti a zavart, mint egy gyenge kábel.

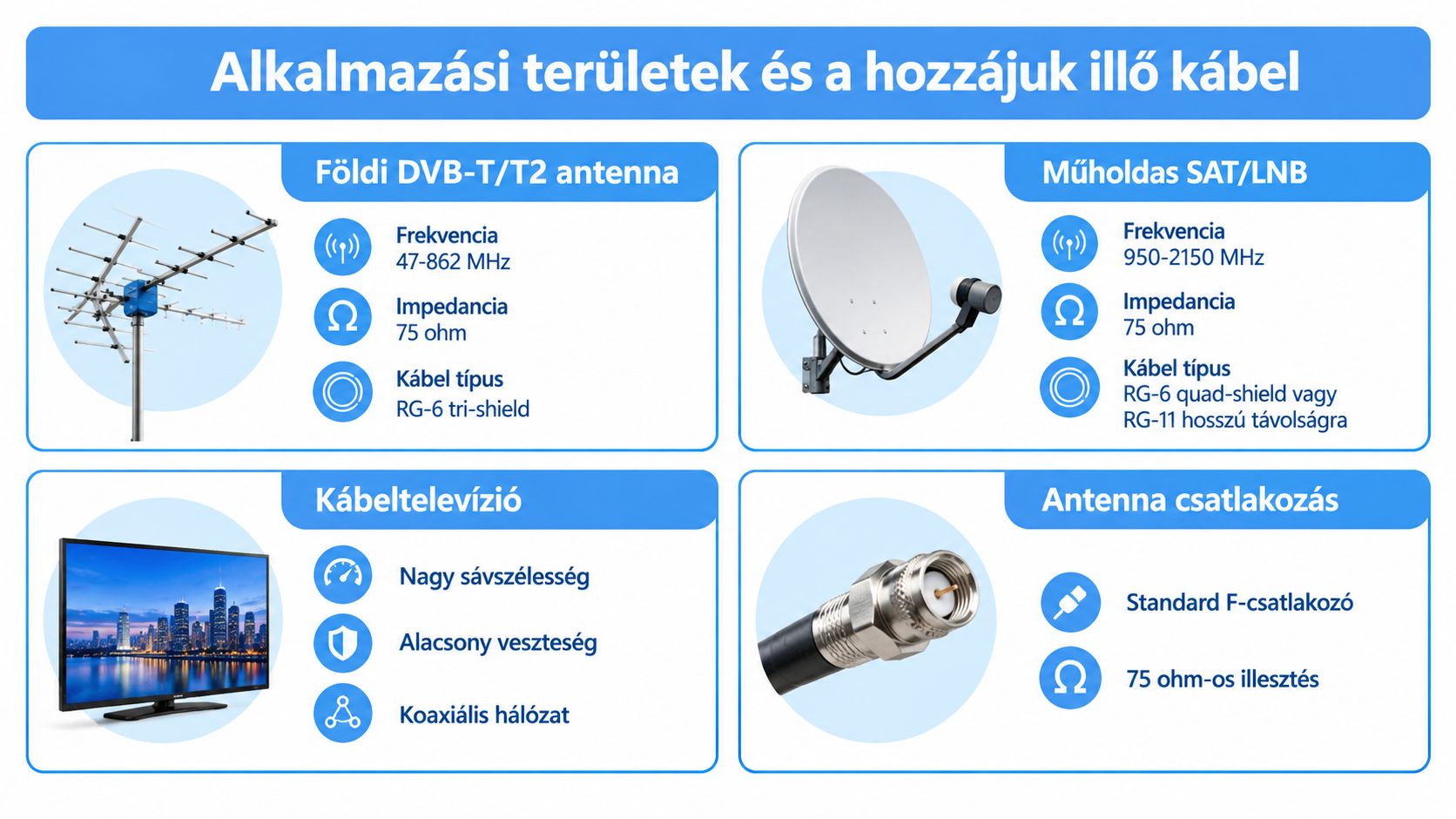

Alkalmazási területek és a hozzájuk illő kábel

A kábelválasztás mindig a jel útjával kezdődik. A földi antenna, a műholdas LNB, a kábelmodem, a CCTV-kamera és a társasházi MATV-rendszer nem ugyanazt a követelményt támasztja.

Földi DVB-T és DVB-T2

Földfelszíni antennához 75 Ω-os, jó árnyékolású RG-6 a praktikus alapválasztás. Tetőantennánál kültéri, UV- és nedvességálló köpenyt válasszon. Beltérben a hajlékonyság fontosabb lehet, de a túl vékony, gyenge árnyékolású kábel városi környezetben könnyebben összeszedi a zavart.

A nyomvonal legyen lehetőleg egyenes és toldásmentes. A fölösleges hurkok, éles törések és egymás után kötött aljzatok mind rontják a tartalékot.

Műholdas SAT és LNB

SAT-rendszerhez olyan 75 Ω-os kábel kell, amelynek adatlapja lefedi a tényleges műholdas frekvenciasávot. Az 1 GHz-ig megadott kábel nem tekinthető automatikusan megfelelőnek minden SAT-alkalmazásra. Rövid szakasznál jó minőségű RG-6, hosszabb vagy erősen terhelt nyomvonalnál alacsonyabb veszteségű kivitel, szükség esetén RG-11 indokolt.

A két LNB-ág, a többvevős rendszer és a multiswitches elosztás miatt itt különösen fontos a csatlakozók egységessége. A központi ér legyen megfelelő átmérőjű, a fólia ne szakadjon el a szerelés közben, és a fonat ne kerüljön a központi ér közelébe.

CCTV és kábeltelevízió

CCTV-nél először azt kell tisztázni, milyen kamera- és átviteli szabványról van szó. Rövid, régebbi analóg rendszernél az RG-59 praktikus lehet. Nagyobb távolságnál és alacsonyabb veszteségigénynél vastagabb koax, aktív átviteli eszköz vagy IP-alapú rendszer lehet a helyes irány.

Kábeltelevíziós és DOCSIS-rendszernél a szolgáltató műszaki előírása az elsődleges. A modem előtti szakaszon nem érdemes találomra kábelt, csatlakozót vagy osztót cserélni. A hibát a teljes jelúton kell keresni, beleértve a fali aljzatot és a lakáson belüli elosztást is.

MATV és SMATV

Társasházi, szállodai vagy intézményi elosztásnál Class A vagy magasabb, gyártói adatokkal igazolt kábel szükséges, különösen sok leágazó és osztó esetén. A gerincágra alacsonyabb csillapítású kábel való, a végponti bekötéseknél pedig a szerelhetőség is számít.

A Kathrein, Hirschmann és Televés termékei között is találhatók különböző célokra készült kivitelek, de a márkanév nem helyettesíti az adatlap ellenőrzését. A konkrét termékből mindig a frekvenciasáv, a csillapítás, az árnyékolás és a köpeny alapján válasszon.

Csillapítási értékek és a nyomvonalhossz tervezése

A csillapítás azt mutatja meg, mennyivel csökken a jel szintje a kábelben. Az adatlapok ezt jellemzően frekvenciához kötve adják meg, például dB/100 m formában. Minél magasabb a frekvencia, annál nagyobb veszteséggel kell számolni ugyanazon a kábelen.

A tervezésnél nemcsak a kábel hossza számít. Be kell tenni a képletbe az osztók, leágazók, fali aljzatok, csatlakozók és esetleges erősítők veszteségét is. A jó kábel rossz elosztással továbbra is rossz rendszert eredményez.

Így számoljon a helyszínen

Egy rövid lakáson belüli nyomvonalnál először mérje meg a kábel tényleges hosszát. Ezután szorozza meg az adatlapból kiolvasott, adott frekvenciára vonatkozó csillapítást a nyomvonal arányával. A kapott értékhez adja hozzá az osztók, csatlakozók és aljzatok veszteségét.

Ha a rendszer több végpontot lát el, ne a legerősebb aljzatból induljon ki. A legtávolabbi, legtöbb passzív elemen áthaladó végpontot kell méretezni. A vonalerősítő csak akkor jó megoldás, ha a bemenetén még megfelelő minőségű jel áll rendelkezésre. A gyenge vagy zajos jelet az erősítő nem javítja meg, csak nagyobb szinttel továbbadja.

A visszaverődés külön hibaforrás. Rossz impedancia, sérült kábel, hibás csatlakozó vagy éles törés miatt a jel egy része visszaindulhat. Ezt a mérésen visszaverődési veszteség, minőségromlás vagy instabil jelszint jelezheti.

Hibakeresés koax hálózatokon

Pixelező DVB-T2, szakadozó SAT vagy csíkos CCTV-kép esetén ne az erősítő cseréjével kezdjen. A hibakeresésnek sorrendje van, különben egy problémás rendszerben csak újabb bizonytalanságot épít be.

1. Mérje meg a bemeneti jelet. Jelszintmérővel ellenőrizze a jelszintet, a MER-t és a BER-t. Egyetlen dBμV-érték önmagában nem írja le a digitális jel állapotát.

1. Mérjen az osztók előtt és után. Ha az osztó után hirtelen romlik a jelminőség, ellenőrizze az eszköz típusát, a kimeneteket és a teljes veszteséget.

1. Vizsgálja meg az F-csatlakozókat. A kilógó fonat, a túl rövid központi ér, a laza menet, a korrózió és a sérült fólia mind okozhat hibát.

1. Ellenőrizze az illesztést. A 75 Ω-os rendszerben ne legyen véletlenül 50 Ω-os csatlakozó, átmenet vagy mérőelem.

1. Keresse a mechanikai sérülést. A túl szoros hurok, a megtört kábel és a becsípett köpeny nagyfrekvenciás hibát okozhat akkor is, ha a multiméter folytonosságot mutat.

1. Zárja ki a külső zavart. Ha a hiba bizonyos helyeken vagy időszakokban jelentkezik, vizsgálja meg az árnyékolást, a csatlakozókat és szükség esetén LTE-szűrő beépítését.

A javítás után mindig mérjen újra. Ha csak a képet nézi, könnyen elfogadhat egy határon működő rendszert, amely később időjárás- vagy terhelésfüggően ismét hibázni fog.

Mikor érdemes koax helyett optikát vagy IP-t választani

A koax újrahasznosítása régi épületben sokszor észszerű. Új gerinchálózat építésénél azonban nem szabad automatikusan a koax mellett dönteni. A tervezőnek azt kell megvizsgálnia, hogy a hálózat később milyen szolgáltatásokat, végpontokat és átviteli irányokat kezel majd.

Az NMHH vezetékes piaci adatszolgáltatási anyagai szerint a hazai infrastruktúrában a kábelhálózaton nyújtott internet, a DOCSIS, az FTTH/FTTB és az IPTV egyaránt jelen van. A szabályozás ezeket technológiasemlegesen, helyettesíthetőség alapján kezeli. A döntés ezért nem lehet pusztán érzelmi, és nem alapulhat azon sem, hogy egy épületben már van-e koax.

A hazai trend is a több technológia együttélését mutatja. Az NMHH adatai szerint 2025-ben a kábeltelevíziós előfizetések száma 91 ezerrel csökkent, az IPTV-előfizetéseké pedig 277 ezerrel nőtt ugyanebben a vizsgált időszakban. Ez nem jelenti azt, hogy minden koaxot ki kell bontani. Azt jelenti, hogy új építésnél az IP-alapú szolgáltatásokat is bele kell tervezni.

A gyakorlati döntési szabály

Koaxot válasszon, ha meglévő, jó állapotú nyomvonalat hasznosít újra, rövid MATV/SMATV-szakaszt épít, vagy a szolgáltató eleve koaxiális hozzáférést ad. Optika vagy strukturált IP-hálózat legyen az első vizsgált irány új, hosszú gerincnél, sok végpontnál, több szolgáltatásnál és későbbi bővítési igénynél.

Az RF-over-Glass vagy RFoG átmeneti megoldást adhat olyan rendszereknél, ahol az elosztás egy része már optikai, de a végpontokon továbbra is RF-koax szükséges. Ez nem varázslat. A rendszer végponti illesztését, optikai költségét és aktív eszközeit ugyanúgy meg kell tervezni.

Beszerzési checklist kivitelezőknek

A koaxiális kábel rendelése előtt ne a tekercs árát hasonlítsa össze. Először írja le a jel típusát, a nyomvonalat és a végponti eszközöket. Ezután ellenőrizze az alábbi pontokat.

• Impedancia: 50 Ω vagy 75 Ω kell? TV, SAT, DOCSIS és MATV esetén a választás jellemzően 75 Ω. Ellenőrizze az EN 50117 szerinti jelölést.

• Frekvenciatartomány: a kábel adatlapja lefedi a teljes jelet? SAT-nél ne elégedjen meg olyan típussal, amelynek specifikációja csak alacsonyabb sávig szól.

• Csillapítás: milyen értéket ad meg a gyártó a tényleges alkalmazási frekvencián? Ne csak egyetlen, kedvező frekvencián szereplő adatot nézzen.

• Árnyékolás: fólia, fonat, Tri-Shield vagy Quad-Shield a felépítés? A reklámszöveg helyett a mérési adatot kérje.

• Köpeny: beltérre PVC, kültérre UV- és nedvességálló PE, speciális épületen belüli nyomvonalra pedig a tűzvédelmi követelménynek megfelelő kivitel való.

• Belső ér: tömör réz vagy más vezetőanyag? A csatlakozóhoz illeszkedik-e a központi ér átmérője?

• Csatlakozó: F, IEC, BNC vagy N szükséges? A csatlakozó mechanikailag és impedanciában is illeszkedjen a kábelhez.

• Szerelhetőség: a kábel hajlítási sugara belefér a nyomvonalba? Az RG-11 jó gerincre, de szűk szerelvénydobozban kényelmetlen.

• Rendszerterhelés: hány osztó, leágazó, aljzat és aktív eszköz kerül a jelútba? A kábel kiválasztása csak a teljes veszteségszámítás részeként értelmes.

• Dokumentáció: rendelkezésre áll-e gyártói adatlap és megfelelőségi információ? Közbeszerzésnél és intézményi munkánál a vonatkozó szabványhivatkozást is rögzítse.

A túlspecifikálás sem jó üzlet. Rövid, védett beltéri szakaszra nem mindig indokolt a legmerevebb, legdrágább kábel. Az alulméretezés viszont gyakran később bosszulja meg magát, főleg SAT-nél, hosszú MATV-gerincnél és sokosztós rendszerben.

A jó beszerzési döntés így néz ki: előbb alkalmazás, utána impedancia, majd frekvenciasáv, csillapítás, árnyékolás, köpeny és csatlakozás. Ha ezt a sorrendet tartja, az RG-6, RG-59 vagy RG-11 kérdése már nem találgatás lesz, hanem műszaki döntés.
