12V 220V átalakító: hogyan válassz és használj biztonságosan

Egy kivitelezőnek vagy haladó barkácsolónak gyakran ugyanaz a gondja: rendelkezésre áll egy 12 voltos akkumulátor, de a használni kívánt szerszám, biztonságtechnikai eszköz vagy kempingfelszerelés 220/230 voltos hálózati csatlakozót kapott. A 12V 220V átalakító, vagyis inverter, ezt a két világot kapcsolja össze, de a megfelelő készülék kiválasztása nem merül ki a wattérték összehasonlításában.

A döntésnél legalább ennyire számít a kimeneti hullámforma, az eszköz indításakor fellépő csúcsteljesítmény, valamint a 12 voltos oldalon folyó nagy áram biztonságos kezelése. A következő szempontok segítenek abban, hogy ne csak működő, hanem tartósan és biztonságosan használható rendszert építs.

Amikor a 12 voltos akkumulátor találkozik a 220 voltos konnektorral

Egy helyszíni szerelőnél éppen nincs hálózati csatlakozás. Az autóban vagy a szervizszekrényben viszont ott van a 12 voltos akkumulátor, a feladat pedig egy laptop-töltő, kamerarendszer vagy kisebb elektromos szerszám ideiglenes működtetése. A legegyszerűbbnek egy 12V 220V átalakító megvásárlása tűnik, de az első próba után az inverter lekapcsol, a töltő zúg, vagy a motoros fogyasztó el sem indul.

Ez nem feltétlenül hibás készülék. A problémát gyakran az okozza, hogy a felhasználó csak a fogyasztó adattábláján szereplő üzemi teljesítményt nézi. Egy kompresszor, szivattyú vagy transzformátoros tápegység induláskor rövid időre lényegesen nagyobb teljesítményt kérhet, mint amennyivel folyamatos működés közben beéri. A kimeneti jelalak szintén meghatározza, hogy az elektronika vagy a motor megfelelően működik-e.

A magyarországi napelemes és akkumulátoros rendszerek terjedése miatt az inverter már nem kizárólag autós kiegészítő. A KSH MEKH-adatokra épülő statisztikája szerint a háztartási méretű kiserőművek száma 2019-ben 59 106, 2023-ban pedig 256 471 volt, ami négy év alatt 197 365 új rendszert és körülbelül 333%-os növekedést jelent (KSH, a háztartási méretű kiserőművek adatai). A 12 voltos megoldások főként kisebb, szigetüzemű vagy tartalék rendszerekben praktikusak, míg nagyobb telepítéseknél gyakran magasabb akkumulátorfeszültséget alkalmaznak.

Gyakorlati alapelv: előbb a fogyasztó jellegét és indítási igényét azonosítsd, utána válassz invertert.

A jó kiválasztás tehát négy kérdéssel kezdődik. Mit kell működtetni? Mekkora a folyamatos terhelés? Mekkora az indítási csúcs? És milyen kimeneti jelalakot fogad el az adott készülék? Ha ezekre válaszolsz, a névleges wattérték már a döntés része lesz, nem az egyetlen szempontja.

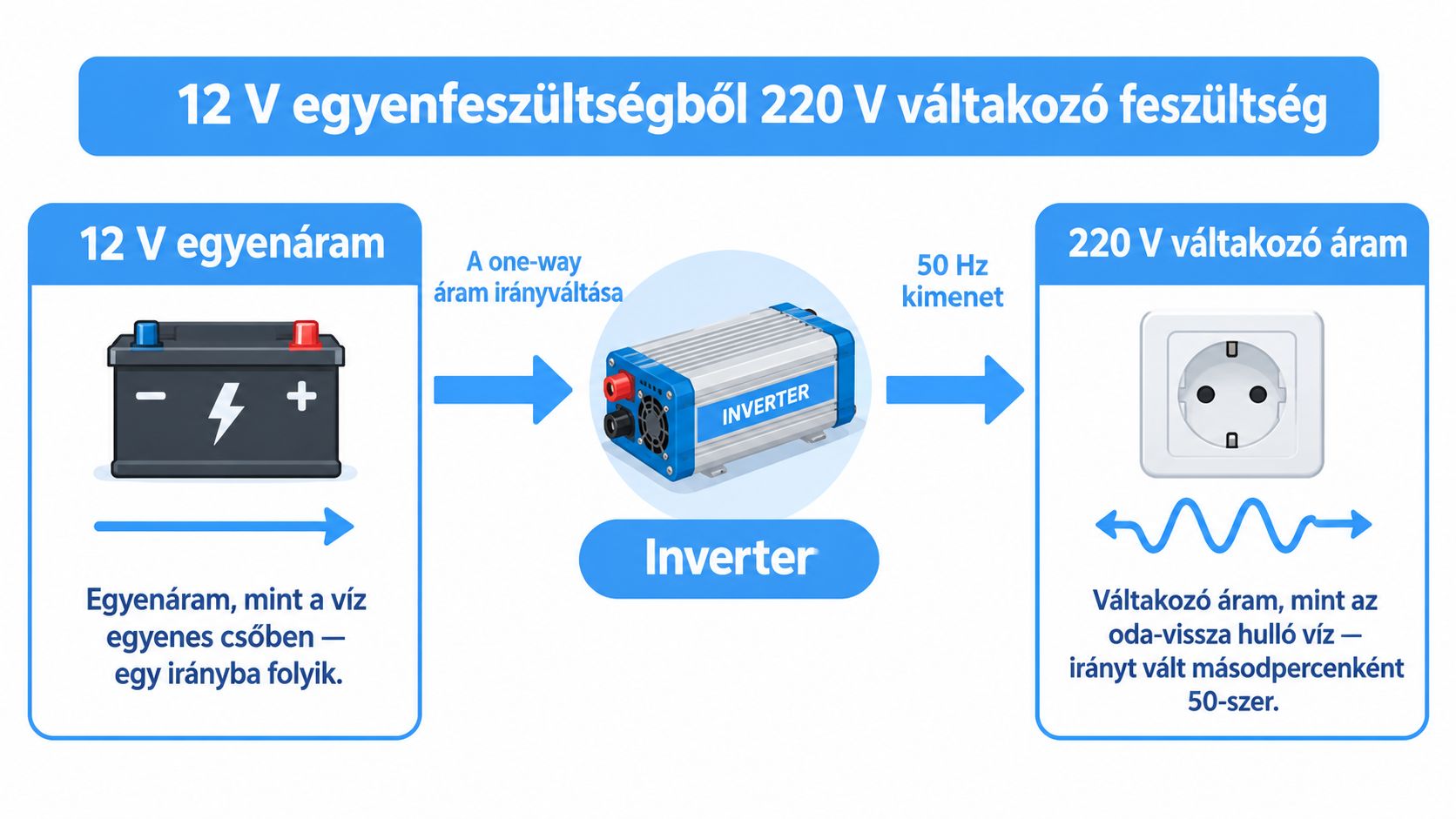

Hogyan lesz a 12 V egyenfeszültségből 220 V váltakozó feszültség

A 12 voltos akkumulátor egyenfeszültséget ad. Ez olyan, mintha a víz egyenes csőben, mindig ugyanabba az irányba folyna. A háztartási készülékek viszont váltakozó feszültségre készültek, amelynek áram- és feszültségiránya periodikusan változik. Az inverter feladata, hogy az akkumulátor egyirányú energiájából a készülék számára használható váltakozó kimenetet állítson elő.

Egyszerűsített blokkvázlatként így képzelheted el:

12 V akkumulátor → DC bemenet → nagyáramú kapcsolóáramkör → feszültségemelő fokozat → kimeneti szűrés és vezérlés → 220/230 V AC kimenet

A folyamat több lépésből áll:

1. DC bemenet: az akkumulátor feszültsége az inverter bemeneti kapcsaira jut. Ezen az oldalon kis feszültség mellett nagy áram folyik.

1. Kapcsolás: MOSFET-ek vagy más teljesítmény-félvezetők gyorsan kapcsolják az egyenfeszültséget. A vezérlőelektronika PWM-modulációval szabályozza a kapcsolási időket.

1. Feszültségemelés: a kapcsolt jel transzformátoron vagy nagyfrekvenciás feszültségemelő áramkörön keresztül magasabb feszültségszintre kerül.

1. Jelalak-képzés: az inverter vezérlése és szűrője állítja elő a kívánt váltakozó kimenetet. Ez lehet tiszta szinuszos vagy módosított szinuszos jel.

1. Védelem: túlterhelés, rövidzárlat, túlmelegedés és túl alacsony akkumulátorfeszültség esetén a készülék lekapcsolhat.

A „220 V” megnevezés a kereskedelemben jellemzően a 230 voltos hálózati készülékek ellátására alkalmas kimenetre utal. A feszültségátalakító kimenete már nem csupán kisfeszültségű akkumulátoros áramkörként kezelendő. A 23/2016. (VII. 7.) NGM rendelet az 50 és 1000 V névleges váltakozó feszültség között működő termékekre vonatkozik, ezért a 12 V/230 V inverter kimenete a kisfeszültségi villamossági termékek magyar szabályozási körébe esik, amint azt a kisfeszültségi villamossági termékekre vonatkozó hatósági tájékoztató is összefoglalja.

Ezért a burkolat, a szigetelés, a védővezető, a túláramvédelem és az elhelyezés nem mellékes részlet. Egy hordozható inverter használata sem teszi veszélytelenné a 230 voltos kimenetet.

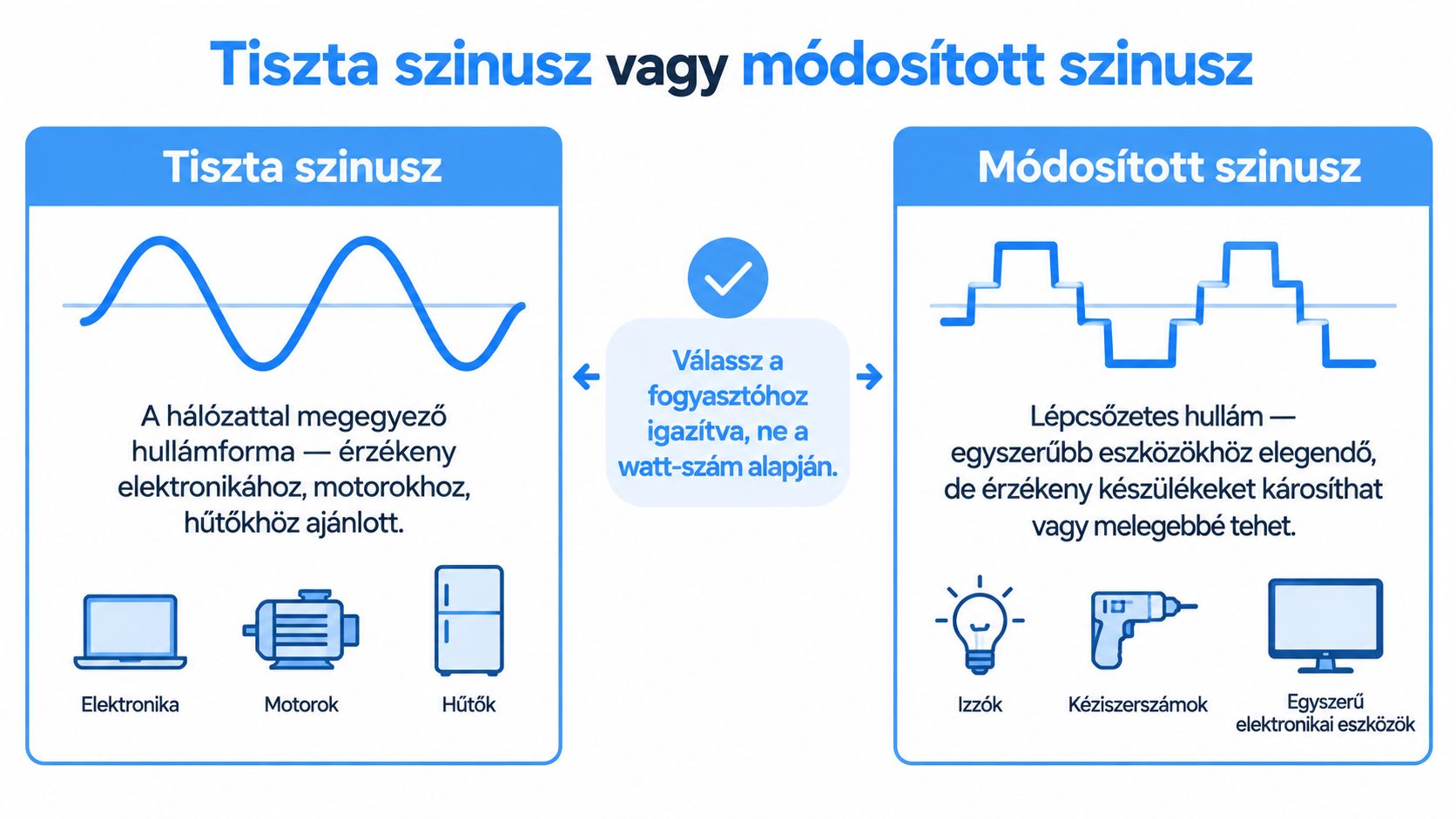

Tiszta szinusz vagy módosított szinusz

Egy inverter kiválasztásánál a wattérték csak az első kérdés. A hullámforma, az indítási csúcsteljesítmény és a 12 voltos oldalon kezelendő áram legalább ilyen fontos. A két gyakori kimenet a tiszta szinusz és a módosított szinusz. Az első a hálózati váltakozó feszültséghez hasonló, folyamatos hullámot ad. A második lépcsőzetes, négyszögjelhez közelítő jelet állít elő.

Egy egyszerű fűtőelem gyakran mindkét jelalakkal működik. Egy motor vagy érzékeny tápegység viszont zúghat, melegedhet, nehezebben indulhat, illetve tartósan rendellenesen működhet. A próba ezért nem merül ki abban, hogy a készülék bekapcsol-e.

Amikor a tiszta szinusz indokolt

Tiszta szinuszos invertert válassz szivattyúhoz, kompresszorhoz, transzformátoros készülékhez, mérőműszerhez és érzékeny tápegységhez.

• Szivattyú és kompresszor: az induktív motor a jelalakra is érzékeny, indításkor pedig külön csúcsterhelést okoz.

• Hűtőláda vagy hűtőberendezés: a kompresszor módosított szinusznál sikertelenül indulhat, vagy szokatlanul melegedhet.

• Kazánvezérlés és biztonságtechnikai központ: az elektronika stabil tápellátást igényel.

• Mérőműszer és laboratóriumi elektronika: a nem megfelelő jel mérési hibát vagy rendellenes működést válthat ki.

• Motoros kéziszerszám: hangosabb, bizonytalanabb működés jelentkezhet.

A vonatkozó műszaki leírás is kiemeli, hogy a nem megfelelő hullámforma többletzajt, melegedést, hibás működést vagy indítási problémát okozhat motoros, transzformátoros, tápegységes és mérőműszeres fogyasztóknál.

Mikor lehet elegendő a módosított szinusz

Módosított szinuszos inverter megfelelhet egyszerű, főként ellenállásos terhelésekhez, például egyes fűtőelemekhez vagy alapvető izzókhoz. Egyes laptop-töltők és LED-es tápegységek is működhetnek vele, de ezt a csatlakozó alapján nem lehet biztosan megállapítani. A töltő belső kialakítása és a gyártói előírás dönti el a választást.

Routerhez, rögzítőhöz, biztonságtechnikai központhoz vagy folyamatosan működő elektronikai rendszerhez a tiszta szinusz kiszámíthatóbb megoldás. A módosított jel alacsonyabb ára nem feltétlenül kedvezőbb, ha a fogyasztó zajosan működik, hibát jelez vagy idő előtt meghibásodik.

A termékadatlapon keresd a „pure sine wave” vagy tiszta szinusz megjelölést, és ellenőrizd az ajánlott fogyasztói kört. Motoros terhelésnél vagy drága elektronikánál a hullámforma fontosabb lehet, mint a kisebb teljesítménykülönbség.

Teljesítményméretezés lépésről lépésre

Egy 12 V-os, 220 V-os inverter kiválasztásánál a wattérték csak a kezdőpont. Először azt kell látni, mely készülékek működnek egyszerre, milyen hullámformát igényelnek, és mekkora indítási csúcsot okoznak. A névleges teljesítmény a tartós terhelést, a rövid idejű csúcsteljesítmény pedig például egy motor vagy kompresszor indulását fedezi.

Egy 600 W-os terhelés 12 voltos oldalon ideális esetben 50 A-t igényel. 90%-os hatásfoknál a szükséges áram körülbelül 55,6 A:

600 W ÷ 12 V ÷ 0,90 = 55,6 A

Ha a rendszernek egy 1200 W-os indítási csúcsot is kezelnie kell, az áramigény hozzávetőleg 111 A lehet. A számításnál ezért az inverter hatásfokát és az indulási terhelést együtt kell figyelembe venni, nem elég a készülék adattábláján szereplő üzemi wattértéket nézni.

A méretezés gyakorlati menete

1. Készíts fogyasztói listát. Írd fel minden készülék üzemi teljesítményét, valamint az indítási áramát vagy csúcsteljesítményét, ha a gyártó megadja.

1. Add össze az egyszerre működő terheléseket. A tényleges használati helyzetből indulj ki, ne a teljes helyszínen elérhető eszközparkból.

1. Ellenőrizd a csúcsterhelést. A szivattyú, kompresszor vagy motoros szerszám rövid indulási igénye nagyobb lehet a folyamatos fogyasztásnál.

1. Hagyj működési tartalékot. Az inverter ne állandóan a névleges határán dolgozzon, mert ez növeli a lekapcsolás és a melegedés kockázatát.

1. Nézd meg a védelmi küszöböket. Feszültségesés miatt az akkumulátornál még megfelelőnek tűnhet a feszültség, miközben az inverter kapcsain már alulfeszültség alakul ki.

A táblázat irányadó, a konkrét adattáblát mindig ellenőrizni kell. Ha a gyártó nem közöl indítási adatot, a névleges wattérték alapján nem garantálható a problémamentes működés. A túlterhelés-, hő- és alulfeszültség-védelem leállítja a készüléket bizonyos hibáknál, de nem pótolja a megfelelő hullámformát, a csúcsteljesítményt vagy a helyes méretezést.

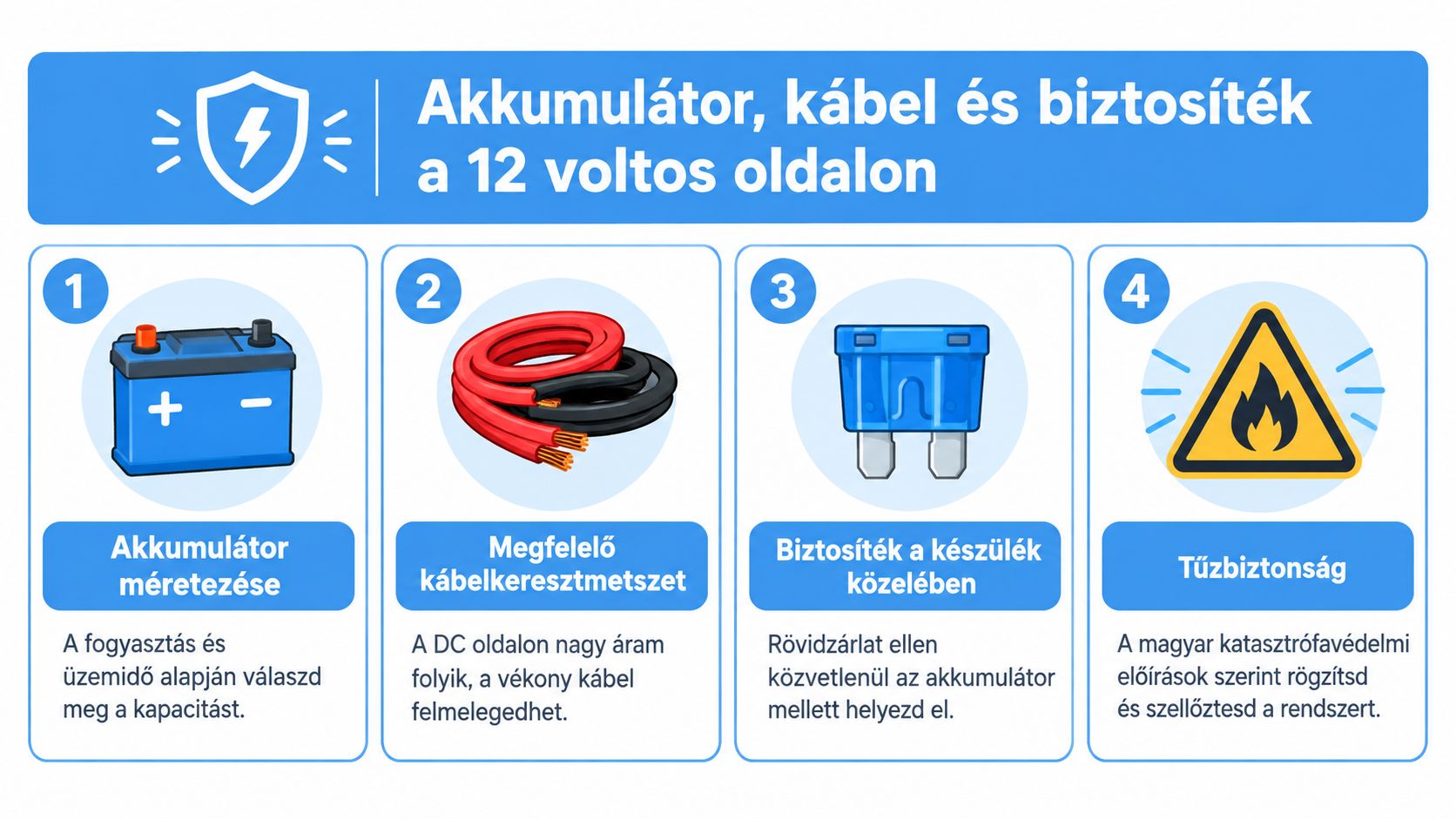

Akkumulátor, kábel és biztosíték a 12 voltos oldalon

A 12 voltos oldal méretezése dönti el, hogy az inverter stabilan működik-e. Egy 1000 W-os, 12 V-ról működő inverter ideális esetben több mint 83 A egyenáramot igényel, a veszteségek miatt pedig még nagyobb áram folyik. Ezt a terhelést az akkumulátor, a kábel, a saruk és a biztosíték csak együtt tudják biztonságosan kezelni. A katasztrófavédelem akkumulátor-biztonsági tájékoztatója szintén felhívja a figyelmet az akkumulátorok kockázataira.

A gyenge pont gyakran nem az inverterben van. Túl vékony vagy túl hosszú kábelnél először feszültségesés, melegedő csatlakozás, leoldás vagy teljesítményvesztés jelentkezhet.

A DC-kábel kiválasztása

A vezetéket az áram, a teljes kábelhossz, a megengedett feszültségesés és a gyártói előírás alapján válaszd ki. A rövid, kis ellenállású bekötés kedvezőbb. A papíron megfelelő terhelhetőség önmagában nem garantálja a jó működést.

Ellenőrizd a következőket:

• Kábelhossz: az akkumulátor és az inverter legyen közel egymáshoz, de maradjon hely a szellőzéshez és a hozzáféréshez.

• Keresztmetszet: a gyártói adatot kövesd, ne a külső átmérőből próbálj következtetni.

• Sarus kötés: a préselt saru illeszkedjen pontosan, és legyen szorosan rögzítve.

• Szigetelés: a vezeték ne érjen éles lemezhez, és ne fusson hőforrás mellett.

• Feszültségesés: terhelés alatt mérj közvetlenül az inverter kapcsain is.

Egy 600 W-os terhelésnél a korábban kiszámolt körülbelül 55,6 A már számottevő hőt termelhet hosszú vagy túl vékony vezetéken. 1000 W közelében az áram még nagyobb, ezért a kábelméretet az inverter kiválasztásával együtt kell meghatározni.

Biztosító és akkumulátortér

A fő DC-biztosító az akkumulátor pozitív kapcsához közel legyen. Rövidzárlatkor így csak rövid vezetékszakasz marad védelem nélkül. A biztosító típusát és értékét az inverter dokumentációja, a kábel terhelhetősége és az üzemi áram alapján válaszd ki.

Az akkumulátort rögzíteni kell, védeni a nedvességtől, és a technológiájának megfelelő szellőzést biztosítani. Sérülés, füstölés vagy rendellenes melegedés esetén távolodj el, és hívd a 112-t, akkor is, ha láng nem látható.

Telepítési és biztonsági lépések a gyakorlatban

Egy 600 W-os, tiszta szinuszos inverter és egy 12 V-os, 100 Ah-s zselés akkumulátor telepítésekor a helyes sorrend és az ellenőrzés ugyanannyit számít, mint maga a bekötés. A konkrét akkumulátor és inverter gyártói utasításai az irányadók, ezért az alábbi példa nem kész kivitelezési terv.

Először az akkumulátort helyezd stabil, száraz, hűvös, a technológiájának megfelelően szellőző helyre. Óvd víztől, ütéstől és hőforrástól. Ezután rögzítsd az invertert úgy, hogy a szellőzőnyílások, kezelőszervek, csatlakozók és biztosítékok hozzáférhetők maradjanak.

A pozitív DC-ágba, az akkumulátor közelében építsd be a gyártó által előírt biztosítót, szükség esetén leválasztó kapcsolóval együtt. A bekötéshez rövid, megfelelő keresztmetszetű, mechanikailag védett vezetéket használj. A sarukat a gyártó által megadott nyomatékkal húzd meg, majd külön mérőműszerrel ellenőrizd a polaritást. A felcserélt pozitív és negatív vezeték súlyos hibát okozhat.

Első indításkor kis terheléssel próbálj. Ezután terhelés alatt mérd meg az akkumulátor és az inverter kapocsfeszültségét, figyeld a csatlakozások melegedését, valamint az inverter hibajelzéseit. A hullámforma mellett így a 12 voltos oldal áramkezelése is ellenőrizhető.

A 230 voltos oldalon megfelelő burkolat, érintésvédelem és szabályos leválasztás szükséges. Fix épületvillamossági bekötést ne kezelj hosszabbítóként; ezt képesített szakember végezze az adott rendszer előírásai szerint.

Szigetüzemű invertert nem szabad épülethálózati aljzaton keresztül visszatáplálni. Hálózatra kapcsolt rendszernél a feszültség- és frekvenciafigyelés, valamint a hálózatkimaradáskor végrehajtott automatikus lekapcsolás külön biztonsági követelmény. Egy magyar csatlakozási dokumentációban erre példaként 200 ms lekapcsolási határérték szerepel. A két üzemmód között ezért műszaki és érintésvédelmi különbség van, nem pusztán kényelmi eltérés.

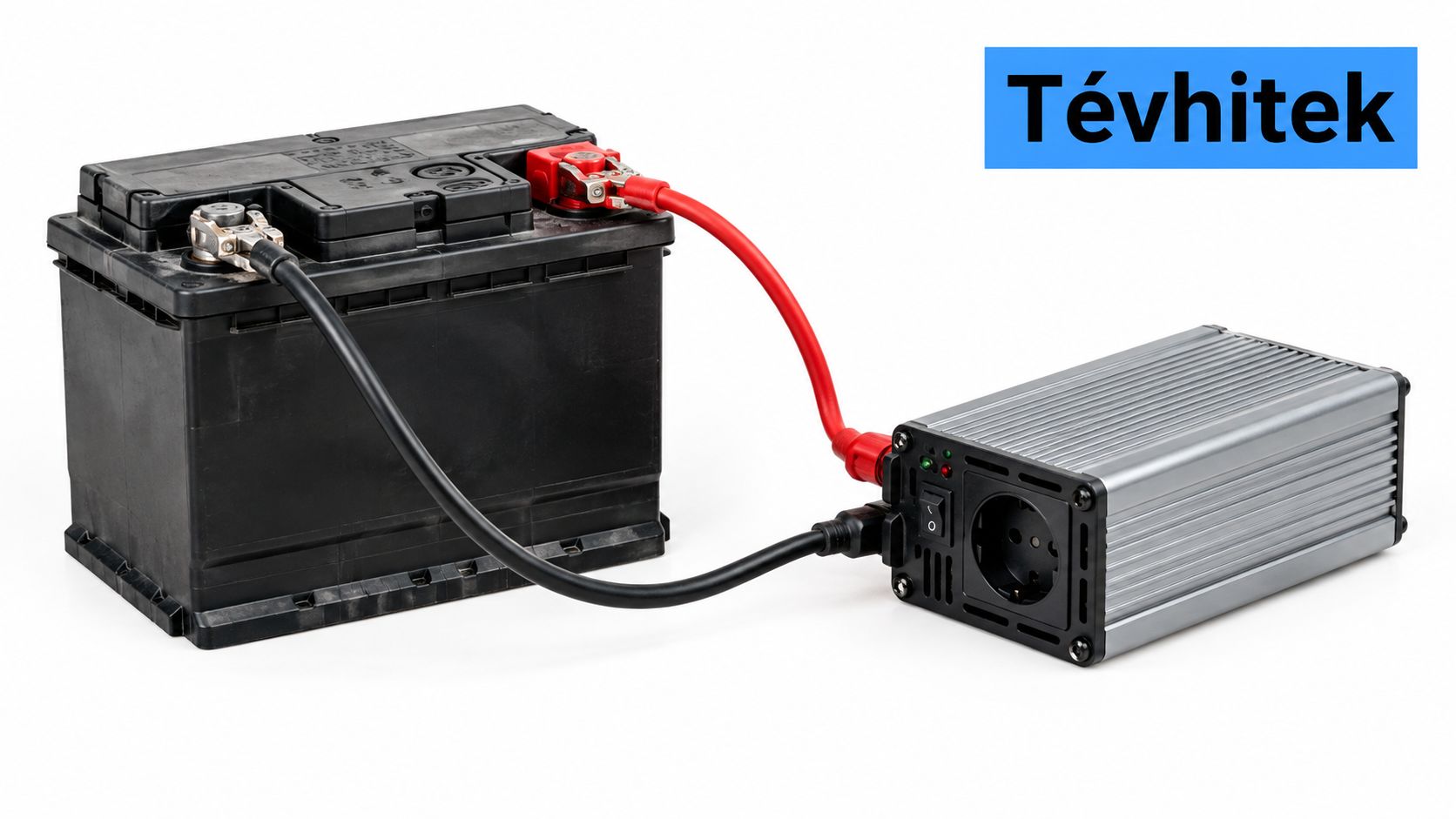

Gyakori tévhitek és tipikus hibák

A „220 V-os inverter” elnevezés nem azt jelenti, hogy minden 220 voltos készülék automatikusan megfelelően fog működni rajta. A mai hálózati készülékek jellemzően 230 voltos névleges feszültségre készültek, és a kompatibilitást a kimeneti jelalak, a frekvencia, a terhelhetőség, valamint az indítási képesség együtt határozza meg.

A leggyakoribb félreértések

• „Elég, ha a wattérték nagyobb.” Nem elég. A motor és a kompresszor indulási csúcsa, valamint a tiszta vagy módosított szinuszos jelalak ugyanilyen fontos.

• „A módosított szinusz minden töltőhöz jó.” Egyes tápegységek működhetnek vele, mások zúghatnak, melegedhetnek vagy hibát jelezhetnek. Kritikus elektronikánál válassz tiszta szinuszt.

• „A 12 voltos oldal veszélytelen.” Az alacsony feszültség mellett nagy áram folyhat. Rövidzárlatnál a kábel, a saru és az akkumulátor is jelentős hőterhelést kaphat.

• „A hosszú kábel csak egy kis veszteséget okoz.” A vezeték ellenállása feszültségesést és hőtermelést okoz. Az inverter alulfeszültség-védelme emiatt terhelésindításkor lekapcsolhat.

• „A szigetüzemű invertert rá lehet kötni a ház hálózatára.” Nem. A hálózati párhuzamos üzemhez megfelelő leválasztás és erre tervezett, tanúsított rendszer kell.

• „A védelem majd mindent megold.” A túlterhelés- és hővédelem az invertert óvja, de nem helyettesíti a biztosítékot, a megfelelő kábelt, a szellőzést és a szabályos telepítést.

A magyarországi inverteres rendszerek szabályozási környezete már nagyméretű adatkezeléssel számol. A kormányzati dokumentumok szerint energetikai adatszolgáltató platform gyűjti és kezeli az üzembe helyezett, illetve a jövőben telepítendő rendszerek inverteradatait, jelenleg közel 300 000 háztartási méretű kiserőmű inverteradataival számolva, amint azt a KSH infrastruktúra-kiadványa is bemutatja. Ez a rendszerszintű adatkezelés nem jelenti azt, hogy minden hordozható 12V 220V átalakító hálózati inverter lenne, de jól mutatja, hogy az inverteres technika biztonsági és műszaki követelményei túlmutatnak a marketingben szereplő wattértéken.

A megfelelő készülék kiválasztásához először azonosítsd a fogyasztó típusát, majd ellenőrizd a tiszta vagy módosított szinuszos kimenetet, a folyamatos és csúcsteljesítményt, végül méretezd hozzá az akkumulátort, a kábelt és a biztosítékot. Az ElekroExpressz webáruház inverterkategóriájában 12 voltos akkumulátorfeszültséget 220 és 230 voltos váltakozó feszültséggé alakító, tiszta és módosított szinuszos modelleket is találsz, ezért érdemes a ElekroExpressz webáruház kínálatát a saját terhelésed műszaki adataival összevetni, mielőtt megrendeled a készüléket.
