LED világítás kültéri – típusok, védettség, beépítés

Amikor egy családi ház bejáratához, udvarához vagy egy kisebb telephely kocsibeállójához kültéri lámpát választunk, könnyű a legerősebb reflektor felé nyúlni. A dobozon nagy lumenérték szerepel, a lámpatest mutatós, a felszerelés után pedig kiderülhet, hogy a fény a szomszéd ablakába világít, kápráztatja a közlekedőt, vagy a nedvesség rövid idő alatt megtalálja a gyenge kábelbevezetést.

A led világítás kültéri környezetben nem egyszerűen egy erősebb beltéri lámpa. A víz, a por, az UV-sugárzás, a mechanikai sérülés, a fény iránya, a színhőmérséklet és az éves üzemidő együtt határozza meg, hogy a rendszer biztonságos, takarékos és szabályos lesz-e. A jó döntés ezért nem a wattérték leolvasásával kezdődik, hanem a terület, a használat és a vezérlés felmérésével.

Bevezetés – miért más a kültéri LED, mint a beltéri

Egy bejárati lámpánál először azt nézem meg, honnan érkezik a víz, merre kell haladnia a fénynek, és mikor kell teljes fényerővel működnie. A tető alatt elhelyezett lámpatest más terhelést kap, mint a szabad ég alatt álló reflektor. Egy udvari falikar esetében a szomszéd ablaka is tervezési szempont, egy telephelyi útnál pedig a káprázás és az egyenletesség fontosabb lehet, mint a látványosan nagy fényáram.

A beltéri vásárlásnál gyakran elég a helyiség mérete és a kívánt hangulat. Kültéren viszont a lámpatestet olyan környezetbe helyezzük, ahol a csapadék, a por, a hőmérséklet-ingadozás és a napsugárzás folyamatosan próbára teszi az anyagokat. A megfelelő IP-védelem önmagában sem old meg mindent, ha a tömszelence, a kábelcsatlakozás vagy a rögzítés nem illeszkedik a helyhez.

A szabályozási oldal sem mellékes. A 280/2024. (IX. 30.) Korm. rendelet a fényszennyezést nemcsak az égbolt felesleges megvilágításaként kezeli, hanem a káprázást, a nem megfelelő irányú vagy időben indokolatlan fényt, valamint a környezeti és élettani hatásokat is ide sorolja a rendelet vonatkozó meghatározása. Ez a gyakorlatban azt jelenti, hogy a „minél fényesebb, annál jobb” elv könnyen rossz eredményhez vezethet.

Villanyszerelői alapszabály: kültéren a lámpatestet nem önmagában választjuk ki. A fényeloszlást, a védettséget, a kábelezést és a működési időt együtt kell méretezni.

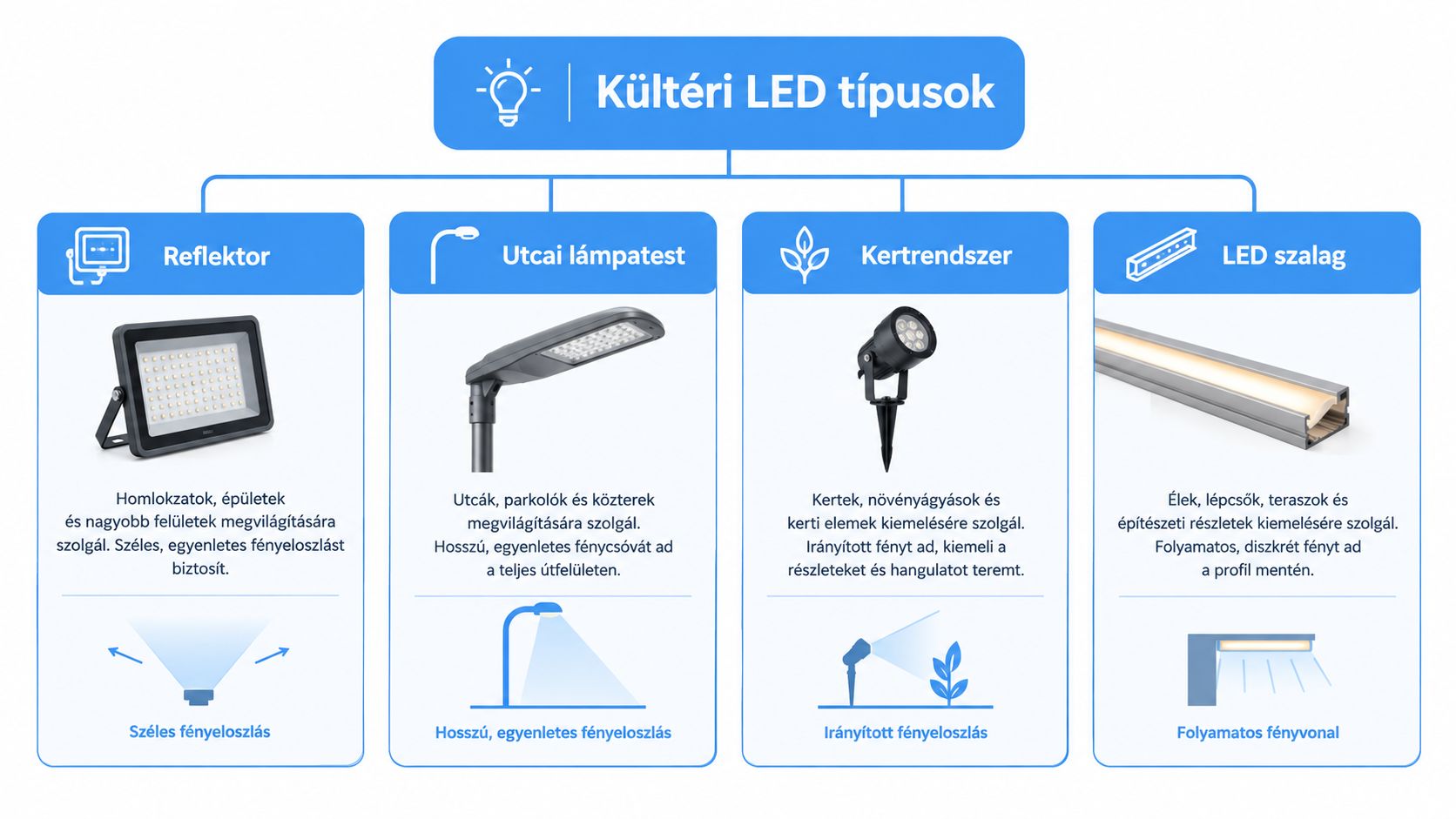

A kültéri LED fő típusai és mire valók

A termékcsalád kiválasztása előtt határozd meg, felületet, útvonalat, növényt vagy épületelemet szeretnél megvilágítani. A négy gyakori típus eltérő optikával, rögzítéssel és vezérlési lehetőséggel készül.

Reflektor nagyobb felületekre

A LED-reflektor széles vagy keskenyebb nyalábban világíthat udvart, parkolót, homlokzatot vagy rakodóterületet. A széles fényeloszlás kevésbé alkalmas hosszú, keskeny járda megvilágítására, mert a fény egy része oda kerülhet, ahol nincs rá szükség. Ilyenkor árnyékolással és pontos dőlésszöggel lehet javítani az eredményt.

Utcai lámpatest útvonalakhoz

A lámpaoszlopra szerelt utcai lámpatestet elsősorban utak, járdák, parkolók és telephelyi közlekedési sávok megvilágítására választjuk. Az optika feladata, hogy a fény a burkolatra jusson, ne pedig a vezetők vagy a környező épületek szemébe. Ennél a típusnál a fényeloszlási görbe és az egyenletesség többet mond, mint a dobozon szereplő névleges wattérték.

Kertrendszer és leszúrható lámpa

A spike lámpák és kisebb kerti spotok ágyások, ösvények, díszfák és alacsony növénycsoportok kiemelésére valók. Ezeknél a cél sokszor nem a nagy fényáram, hanem a diszkrét tájékozódási vagy dekorációs fény. A leszúrható lámpa helyzete változtatható, ezért a telepítés után is beállítható, hogy ne világítson közvetlenül ablakba.

Kültéri LED-szalag és profil

A kültéri LED-szalag teraszok, korlátok, lépcsők és homlokzati kontúrok mentén használható. A szalagot megfelelő profilba kell helyezni, a tápegységet pedig olyan ponton kell elhelyezni, ahol a hőleadás és a víz elleni védelem biztosítható. A szalag rendszerként működik, ezért a vezérlő, a tápegység, a csatlakozók és a tömítések ugyanúgy számítanak, mint maga a fényforrás.

IP- és IK-védettség a kültéri LED-nél

Kültéren a lámpatest burkolata ugyanúgy dolgozik, mint egy jól záró villanyszekrény ajtaja. Ha a por vagy a víz utat talál, hiába jó a LED-modul, a teljes rendszer sérülékennyé válik. Az IP-kód első számjegye a szilárd részecskék, a második a víz elleni védelmet jelöli, ezért más szint kell egy fedett teraszra, és más egy talajba süllyesztett lámpához, ahol a fröccsenés helyett akár pangó vízzel is számolni kell.

Az IK-védettség a mechanikai ellenállást mutatja meg. Az IK08 jelölés 5 joule ütési energiának megfelelő vizsgálati szintet jelent, ezt a termékadatlap alapján, a IK-védettségi jelölés szerint érdemes értelmezni. Ez sokat számít olyan helyen, ahol jégeső, kerti szerszám, labda vagy alkalmi rúgás érheti a lámpatestet. Attól még nem lesz törhetetlen.

A jelzőtáblákhoz kapcsolódó világító elektromos berendezéseknél a magyar szabályozás legalább IP34 védelmet említ, és a káprázás elkerülését is előírja. Ezt érdemes minimumszintnek tekinteni az adott alkalmazásra, nem általános kültéri ajánlásnak. A jó választás itt nem csak tartóssági kérdés. Kevesebb hibát, ritkább cserét és szabályosabb telepítést is jelent.

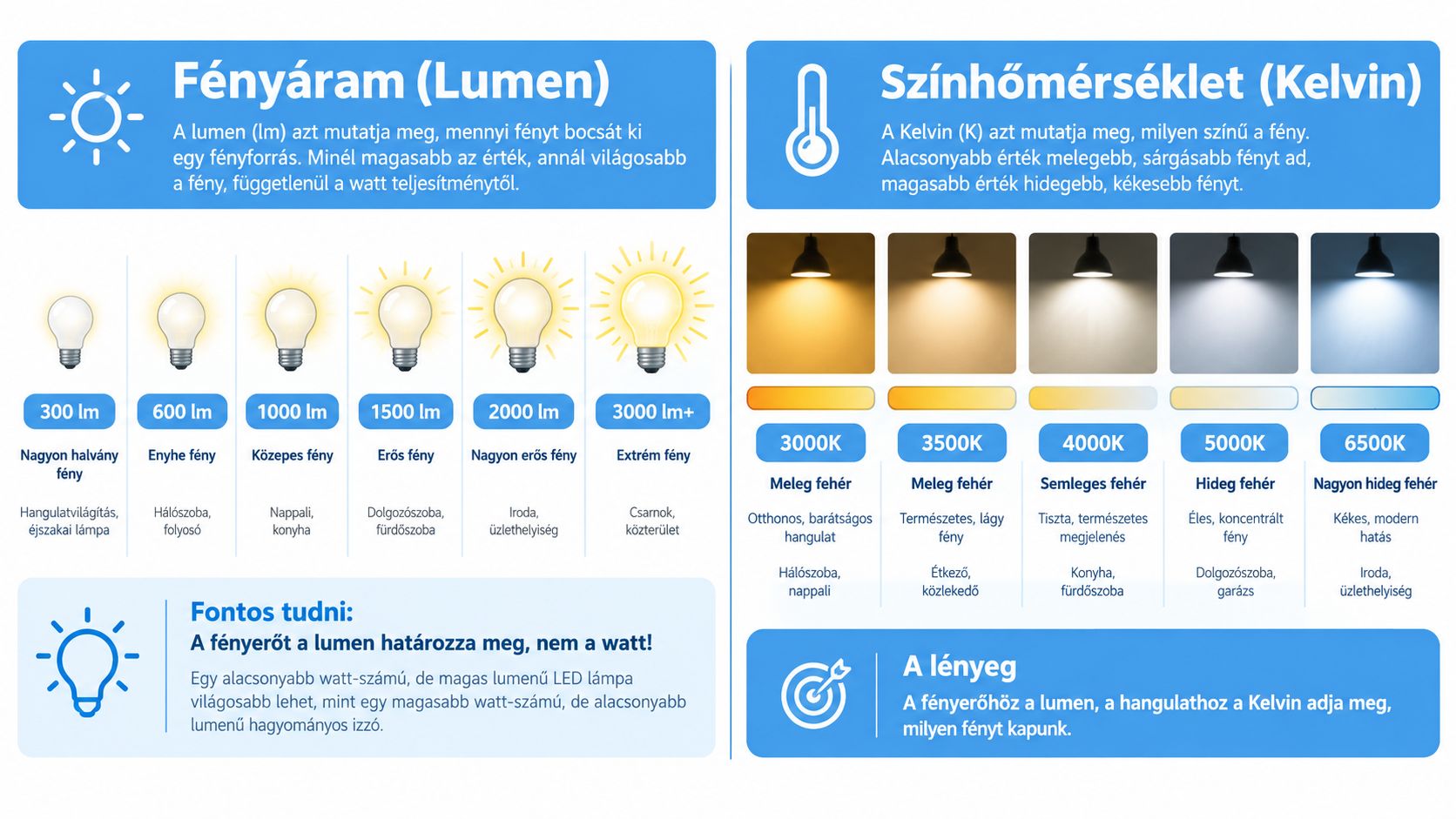

Fényáram és színhőmérséklet helyes megválasztása

A LED világítás kültéri kiválasztásánál a lumen és a Kelvin együtt ad jó választ. Ha csak a wattot nézed, az olyan, mintha autónál csak a fogyasztást figyelnéd, de azt nem, mennyire világítja meg az utat. Kint nem a katalógusadat számít önmagában, hanem az, mennyi használható fény jut a járdára, a kapuhoz vagy a munkafelületre, és közben mennyi zavaró fény szökik fel az ég felé.

A lumen a fényáram, vagyis a kibocsátott látható fény mennyisége. Ettől még két azonos lumenértékű lámpatest nagyon más eredményt adhat. Az optika, a szerelési magasság, a döntési szög és az árnyékolás úgy befolyásolja a végeredményt, mint locsolásnál a szórófej mintázata. Ugyanannyi víz megy ki, mégis más terület lesz egyenletesen lefedve. Ezért először azt döntsd el, hogy tájékozódó fény kell, kiemelés, vagy folyamatos használatra alkalmas megvilágítás.

Kelvin és a környezet

A Kelvinérték a fény színét írja le, és kültéren ez nem csak hangulati kérdés. A túl hideg fény erősebben rajzol kontrasztot, könnyebben kápráztat, és a fényszennyezést is fokozhatja, ha a lámpatest nincs jól irányítva.

• 2700–3000 K: lakóövezet, kert, terasz, pihenőzóna. Általában ez illik legjobban olyan helyre, ahol kellemes fény kell és fontos a visszafogott környezeti terhelés.

• 3500–4000 K: bejárat, homlokzat, átjáró, általános kültéri használat. Semlegesebb hatást ad.

• 5000 K felett: ipari, parkolói vagy speciális feladatokra jöhet szóba, de körültekintően, mert könnyebben ad zavaró érzetet.

A CRI, vagyis a színvisszaadás azt mutatja meg, mennyire természetesen látszanak a színek. Bejáratnál, kamerás megfigyelésnél és azonosítást igénylő területen ezt is ellenőrizd, ahogy a kültéri munkahelyek vizuális követelményeinél az MSZ EN 12464-2 szabvány ismertetése is jelzi. A jó kültéri fény nem egyszerűen erősebb. Egyenletesebb, jobban irányított, olcsóbban üzemeltethető és szabályosabban használható.

Tápegységek, vezérlés és fényerő-szabályozás

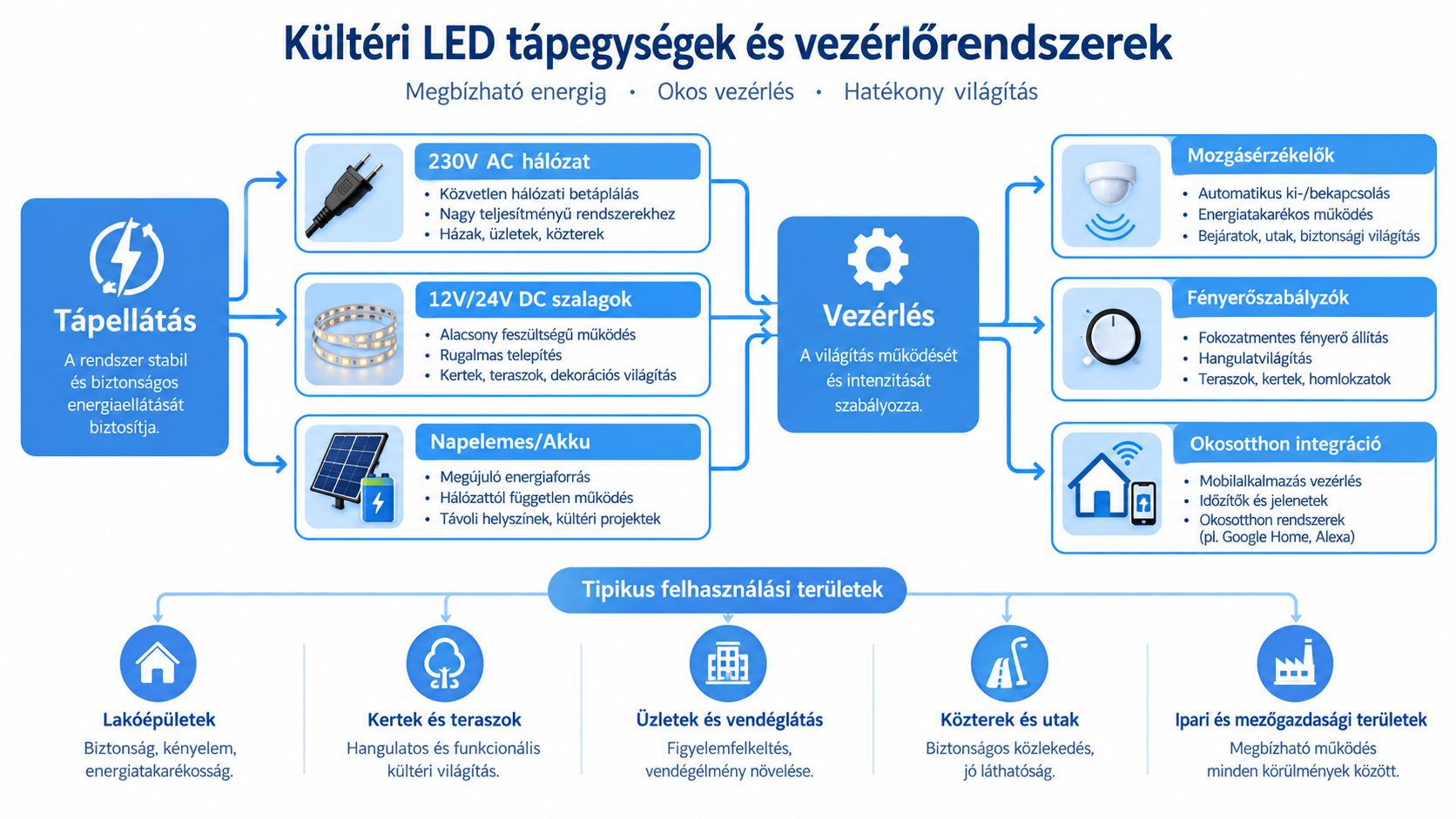

A kültéri LED-rendszer villamos felépítését a feladat és a telepítési távolság határozza meg. A 230 V-os lámpatest közvetlenebb megoldás lehet reflektornál vagy utcai lámpánál, míg a 12 V és 24 V DC rendszerek gyakoriak LED-szalagoknál és kisebb kerti hálózatoknál. A napelemes és akkumulátoros lámpák ott előnyösek, ahol a hálózati kábel kiépítése nehéz vagy aránytalanul költséges.

A tápegység kiválasztásakor nemcsak a névleges feszültséget kell egyeztetni. Vizsgáld meg a hőleadást, a kültéri elhelyezhetőséget, az EMC-megfelelést, a csatlakozók védelmét és a meghajtó várható élettartamát. A LED-modul sokszor tovább működne, mint a rosszul hűtött vagy nedvességnek kitett driver.

A vezérlés választása

Az alkonykapcsoló sötétedéskor indítja a világítást, az időzítő meghatározott időszakra korlátozza a működést, a mozgásérzékelő pedig csak jelenlét esetén kapcsol teljes fényerőre. Nagyobb rendszereknél DALI vagy 0–10 V vezérlés is szóba jöhet, ha a lámpatest és a vezérlő kompatibilis.

A szabályozhatóság azért fontos, mert a névleges teljesítmény nem azonos az éves fogyasztással. A hazai energiahatékonysági módszertan szabályozható LED-es közvilágításnál 0,8-as korrekciós tényezőt alkalmaz, és olyan üzemet feltételez, amelyben éjfél és hajnali 5 óra között 50%-kal csökken a megvilágítás a szabályozási módszertan szerint.

Ez nem jelenti azt, hogy minden magánudvaron pontosan ezt a profilt kell beállítani. Azt mutatja, hogy az időprogram és a dimmelés mérhetően megváltoztatja a tényleges energiaigényt. A beállításnál viszont mindig meg kell őrizni a szükséges közlekedésbiztonságot, a megfelelő megvilágítást és a káprázás korlátozását.

Beépítési és telepítési javaslatok lépésről lépésre

A kültéri lámpatest akkor teljesíti a gyártó által megadott védettséget, ha a szerelés is megfelelő. A burkolaton feltüntetett IP-jelölés nem védi meg a rendszert, ha a kábelbevezetésnél rés marad, a tömszelence mérete nem illik a kábelhez, vagy a csatlakozás vízgyűjtő ponton helyezkedik el.

A szerelés fő lépései

1. Helyszíni felmérés: jelöld ki a lámpatest helyét, a kábel nyomvonalát, a víz várható útját és azt a területet, amelyet ténylegesen meg kell világítani.

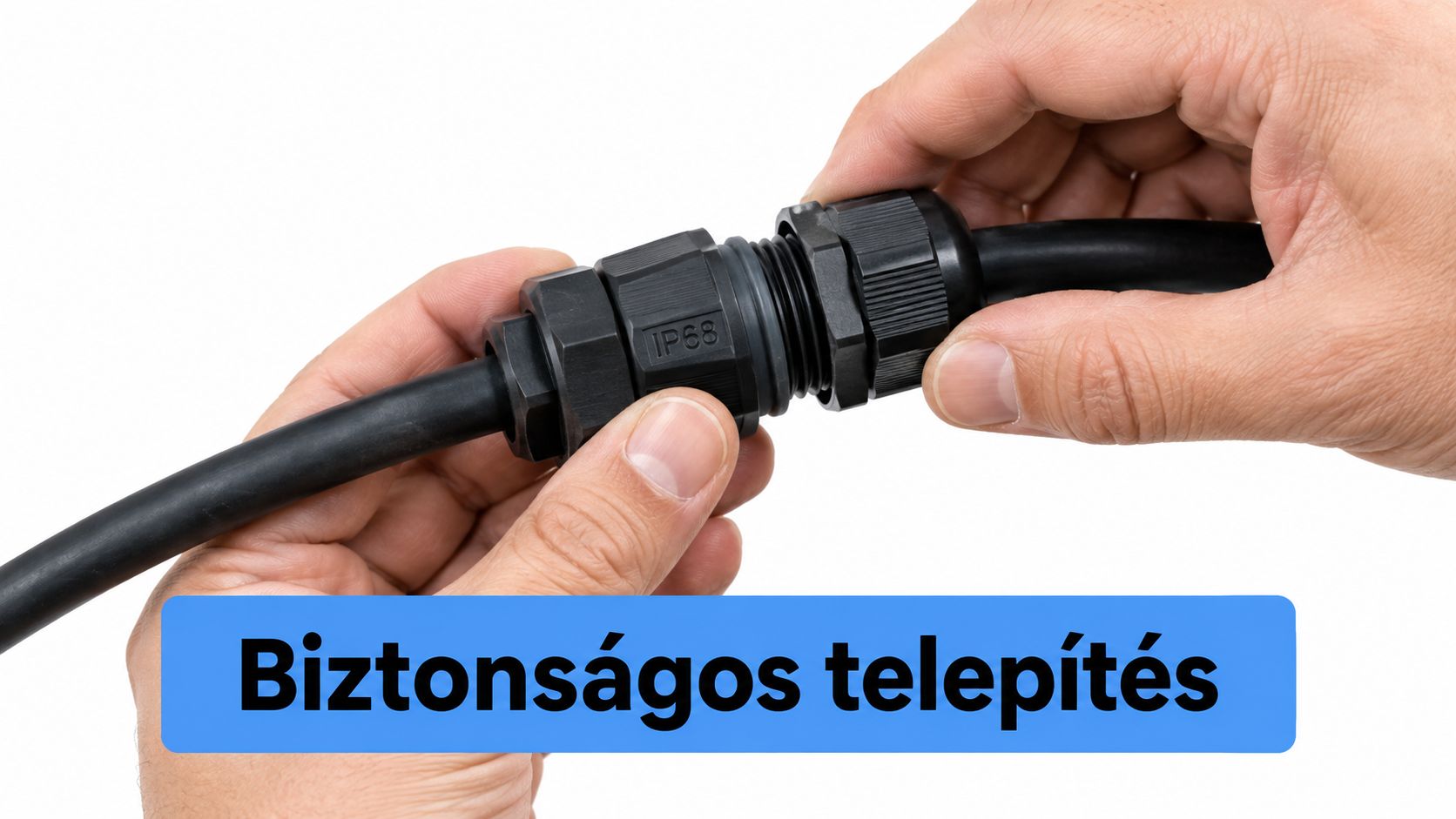

1. Kábelezés és bekötés: válassz a környezethez illő kábelt, a tömszelencét pedig a kábel külső átmérőjéhez igazítsd. Ne hagyj felesleges hurkokat a lámpatestben, mert ezekben megállhat a víz.

1. Tömítés: ellenőrizd a gyári tömítést, a csatlakozó fedelét és a vízzáró kábelbevezetést. A kondenzáció kockázatát is kezeld, különösen hőmérséklet-ingadozó helyeken.

1. Védelem: gondoskodj túláram- és túlfeszültség-védelemről. Kültéri hálózatnál a zivatarok és hálózati tranziensek a LED-meghajtót is károsíthatják.

1. Beállítás: a lámpatestet a járdára, útfelületre vagy célzott homlokzati részre irányítsd. A dőlésszög és az árnyékolás határozza meg, hogy a fény hasznosul-e, vagy ablakokba és a közlekedők látómezejébe jut.

A káprázás korlátozásánál az UGR < 22 érték gyakran tervezési hivatkozásként jelenik meg, de kültéri környezetben a teljes fénytechnikai kialakítást kell értékelni. Nem elég a lámpatest adatlapját nézni, a tényleges szerelési magasság, az irány és a környező felületek is számítanak.

A szerelés átadása előtt járd végig a területet sötétben is. Nézd meg a vezetői és gyalogos nézőpontot, az ablakokat, a szomszédos telket, a kábelbekötéseket és a kapcsolási profilt.

Ötpontos átadási ellenőrzés

• Kábel és tömszelence: nincs laza kötés, sérült tömítés vagy vízgyűjtő hurok.

• Védelmi készülékek: a túláram- és túlfeszültség-védelem a kialakított rendszerhez illeszkedik.

• Optika és irány: a fény nem jut közvetlenül a közlekedők szemébe vagy a szomszéd ablakába.

• Vezérlés: az alkonykapcsoló, az érzékelő és a dimmelési profil ténylegesen működik.

• Éjszakai próba: a területet sötétben, több nézőpontból is ellenőrizted.

Energiahatékonyság, élettartam és karbantartás

Az éves energiaigényt a teljesítmény, az üzemidő és a vezérlési profil együttesen határozzák meg. Ha ezt a három tényezőt külön nézed, könnyű alá- vagy túlbecsülni a valós költséget. Kültéren ráadásul nem csak az számít, mennyit fogyaszt a lámpa bekapcsolva, hanem az is, mennyibe kerül üzemben tartani több szezonon át úgy, hogy közben a fénykép, a hűtés és a tömítettség se romoljon.

A lumen önmagában itt sem elég. A hasznos fényt ugyanúgy befolyásolja az optika szennyeződése, a meghajtó állapota, a környezeti hőterhelés és a burkolat öregedése, mint a névleges adatlap. Ez olyan, mint egy autó fogyasztása. A gyári érték csak kiindulópont, a valós költséget a használat és az állapot együtt adja.

A magyar hivatalos módszertan szerint az új LED-es kültéri és közvilágítási lámpatestek elszámolható maximális élettartama 15 év, és a standard élettartam alatt nem kell energiahatékonysági avulással számolni a hivatalos módszertan alapján. Ezt tervezési és elszámolási keretként kezeld. A helyszíni környezet, a hőterhelés, a por és a nedvesség ettől még befolyásolja, mikor kell beavatkozni.

Amit a karbantartási tervben rögzíts

• Tisztítás: a szennyezett optika kevesebb hasznos fényt ad ugyanazzal a felvett teljesítménnyel.

• Tömítésvizsgálat: nézd át a burkolatot, a kábelbevezetést és a csatlakozókat.

• Meghajtó ellenőrzése: a villogás, indítási hiba vagy szokatlan melegedés korai hibajel.

• Fénykép ellenőrzése: a szemmel látható foltosodás vagy fénycsökkenés gyakran optikai vagy hőelvezetési gond.

• Ütemezett felülvizsgálat: kültéren a rendszeres ellenőrzés általában olcsóbb, mint a késői csere és a hibakeresés.

Gyakori hibák és az átvételi checklist

Este felkapcsol a kültéri lámpa, és hirtelen minden fényesebb lesz, mégsem jobb a használat. A járda szélén káprázik a szem, a kapu előtt erős a fényfolt, közben a szükséges sávon kívül a fél udvar is világít. Ilyenkor látszik, hogy a „minél több lumen, annál jobb” elv kültéren félrevisz. A jó világítás nem csak erős, hanem irányított, szabályozható és a tényleges használathoz igazított.

Sok hiba nem a lámpatest dobozánál kezdődik, hanem a beépítésnél. Ide tartozik a rosszul megválasztott színhőmérséklet, az árnyékolás hiánya, a gyenge kötés, a vezeték hosszához nem illesztett keresztmetszet és a driver elégtelen hűtése. A túlfeszültség-védelem kihagyása is tipikus gond. Kültéren a rendszer jobban ki van téve tranziens hatásoknak, ezért egy papíron jó összeállítás is lehet rövid életű vagy bizonytalan működésű.

A 280/2024. (IX. 30.) Korm. rendelet szerint a fényszennyezés nem csak túl sok fényt jelent, hanem káprázást, rossz irányba eső vagy időben indokolatlan megvilágítást is. Ezért az átvételkor nem elég azt nézni, hogy világít-e a lámpa.

Ötpontos átvételi lista

1. IP- és IK-minősítés: illik a helyszín nedvességéhez és várható mechanikai terheléséhez.

1. Dőlésszög és árnyékolás: a fény a hasznos felületre esik, nem zavarja a szemet és nem szóródik feleslegesen.

1. Dimmelési profil: a mozgásérzékelő, alkonykapcsoló vagy időprogram a valós használat szerint működik.

1. Túlfeszültség-védelem: kiépített, ellenőrizhető, a rendszer részeként átadható.

1. Fényszennyezés: a lámpatest nem zavarja a közlekedőt, a lakót és a szomszédos terület használatát.
