HDMI átalakító SCART: működés, beszerzés és telepítés

A 2013-as digitális átállás idején körülbelül 330 ezer magyar háztartás használt kizárólag analóg földfelszíni vételt, ezért a régi készülékek és az új digitális kijelzők összekapcsolásához aktív jelátalakítóra volt szükség. Ha régi SCART-kimenetű eszközt kötnél modern HDMI-televízióhoz, SCART–HDMI konvertert keress, nem egyszerű kábelt és nem HDMI–SCART modellt.

A keresésben a leggyakoribb hiba nem a felbontás vagy a márkanév félreértése, hanem a jelirány felcserélése. Először mindig azt azonosítsd, melyik készülék adja a jelet, és melyik fogadja. Egy VHS-lejátszó, DVD-lejátszó vagy régi set-top-box általában SCART-oldalon küld analóg jelet, míg egy új televízió vagy monitor HDMI-n vár digitális bemenetet.

A digitális átállás utáni átalakító igény

A magyarországi SCART–HDMI átalakítóigény mögött konkrét műszaki és háztartási helyzet állt. Az analóg földfelszíni televíziós műsorszórást az NMHH szerint két ütemben kapcsolták le, 2013. július 31-én az ország középső részén, majd 2013. október 31-én az északkeleti és délnyugati területeken. Az analóg hálózat helyét a 2008 óta működő DVB-T digitális földfelszíni rendszer vette át, ami sok régi televízió mellett set-top-box használatát tette szükségessé. (Az NMHH tájékoztatója az analóg lekapcsolásról)

Egy tipikus háztartásban a televízió még működőképes volt, csak az új vételi rendszerhez kellett köztes eszköz. A régi tévéhez SCART-csatlakozón keresztül kapcsolódott a set-top-box, később pedig egy modern HDMI-kijelző vagy más digitális jelforrás jelentette az új végpontot. Ilyenkor a konverter nem kényelmi kiegészítő, hanem a két eltérő csatlakozási korszak közötti funkcionális híd.

Miért maradt használatban a régi hardver

A Központi Statisztikai Hivatal IKT-összefoglalója szerint a televíziókészülékkel rendelkező háztartások aránya csaknem 100% volt. Ez nem azt jelentette, hogy minden család új készüléket vásárolt. Sok meglévő televíziót set-top-boxszal vagy más jelátalakítóval használtak tovább, így a régi csatlakozók és a modern bemenetek együttélése tartós gyakorlati kérdéssé vált. (KSH IKT-összefoglaló)

A helyzetet tovább erősítette, hogy az átállás után az ingyenesen fogható kínálat az addigi három fő csatorna, az M1, az RTL Klub és a TV2 mellett további négy televíziós csatornával, köztük az M2-vel, a Dunával, a Duna Worlddel és az Euronewszal bővült. A régi készülék megtartása tehát sok esetben ésszerűbb volt, mint a teljes csere.

Szerelői szabály: előbb az eszközök csatlakozóit és jelirányát írd fel, csak utána válassz átalakítót.

A régi televíziók mellett ma is előkerülnek SCART-os videomagnók, DVD-lejátszók, játékkonzolok és korai beltéri egységek. Ezeknél a cél nem a régi jel „feljavítása” korlátlanul, hanem annak stabil továbbítása olyan kijelzőre, amely már csak digitális bemenetet kínál.

Hogyan működik a SCART és HDMI közötti jelátalakítás

A SCART és a HDMI között nincs közvetlen átjárás. Az egyik oldalon analóg jel érkezik, a másikon digitális adatfolyam kell, ezért a SCART–HDMI egység aktív jelkonverter, nem egyszerű összekötő.

Gyakorlatban ez úgy néz ki, hogy a SCART-os forrás, például egy videomagnó vagy DVD-lejátszó, kiadja a kép- és hangjelet, a konverter ezt beolvassa, feldolgozza, majd HDMI-formátumban továbbküldi a kijelzőnek. A televízió így már szabványos digitális bemenetként látja a jelet, nem analóg forrásként.

Telepítésnél itt szokott jönni az első félreértés. Ha a jel SCART-ból indul és HDMI-be érkezik, akkor analóg-digitális átalakításra van szükség. Ha a jel fordítva megy, teljesen más eszköz kell. A két irány nem felcserélhető, és ezt sokan csak akkor veszik észre, amikor van kép helyett fekete képernyő.

Miért kell külön tápellátás

Az ilyen konverterben elektronika dolgozik. Digitalizálni kell a bejövő jelet, kezelni kell a hangot, elő kell állítani a HDMI-kimenetet, ezért a legtöbb SCART–HDMI átalakító USB- vagy DC-tápról működik, gyakran 5 V-os ellátással. A fogyasztás általában néhány watt alatt marad, a pontos értéket mindig az adott készülék adatlapján érdemes ellenőrizni.

Ezért a táp nélküli SCART–HDMI kábel önmagában nem megoldás. Az legfeljebb csatlakozót köt össze, de a szükséges jelfeldolgozást nem végzi el.

Amit a konverter nem tud

A konverter a jelet átviszi és szükség esetén felskálázza, de a forrás eredeti minőségét nem írja felül. Egy VHS, DVD vagy régi beltéri egység képe HDMI-n sem lesz valódi HD. A hiányzó részletek nem kerülnek vissza, csak a kompatibilitás oldódik meg.

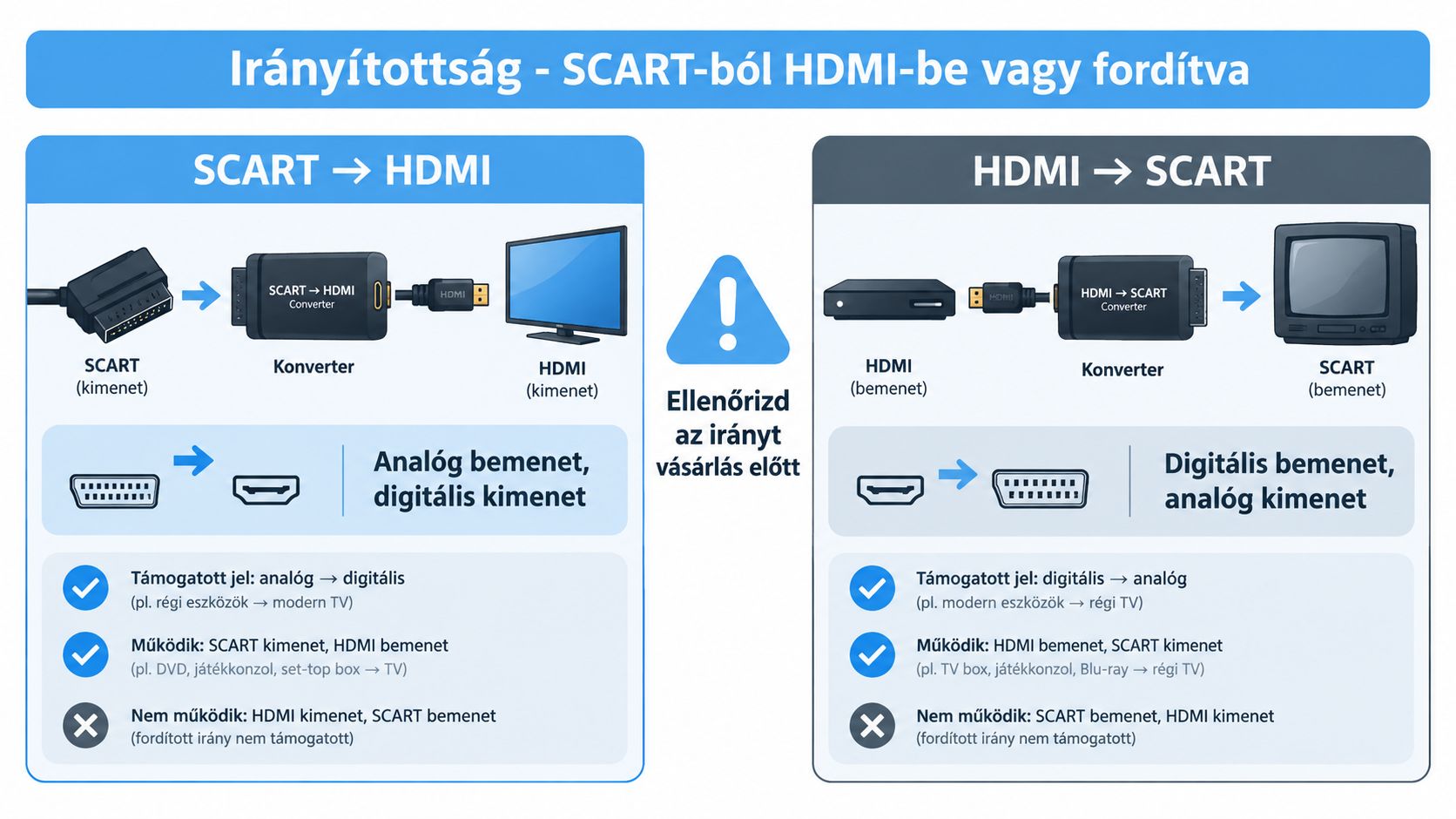

Irányítottság, SCART-ból HDMI-be vagy fordítva

A vásárlás előtt ezt az egy kérdést kell megválaszolni: melyik készülékből indul a jel? Ha a forrás SCART-os, a kijelző pedig HDMI-s, akkor SCART–HDMI konverter kell. Ha a forrás HDMI-s, a kijelző pedig régi SCART-televízió, akkor HDMI–SCART konverterre van szükség.

A két irány gyakorlati példái

SCART → HDMI esetén egy régi videomagnó, DVD-lejátszó vagy SCART-kimenetű set-top-box jelét viszed új televízióra vagy monitorra. Az analóg jel a konverter bemenetére kerül, a modern kijelző pedig HDMI-kábelen csatlakozik a kimenethez.

HDMI → SCART esetén az újabb jelforrás, például HDMI-s beltéri egység, médialejátszó vagy számítógép jele megy régi televízióra. Ehhez a készüléknek HDMI-bemenetet és PAL/NTSC-kompozit, illetve SCART-oldali analóg kimenetet kell biztosítania. Az ilyen irányú eszköz rendszerint szabványos felbontású analóg jelet ad ki, nem HD-képet. (A SCART–HDMI és HDMI–SCART eszközök különbségei)

A „bidirectional” vagy „univerzális” felirat önmagában nem bizonyítja, hogy az eszköz mindkét irányban működik. Ellenőrizd külön a bemenetet, a kimenetet, a PAL/NTSC-támogatást és a tápellátást.

A szemléltető videó a csatlakoztatási irány gyakorlati értelmezését mutatja be:

PAL és NTSC kompatibilitás, valamint felbontás

A legtöbb félrevásárlás itt csúszik el. Nem a 720p vagy az 1080p feliratnál, hanem annál, hogy a konverter milyen TV-rendszerű analóg jelet tud stabilan kezelni, és azt a kijelző milyen HDMI-módban fogadja el.

Magyarországi szerelésnél a PAL-kompatibilitás az első szűrő. A régi hazai videomagnók, DVD-lejátszók és SCART-os beltérik jellemzően PAL-jelet adnak. Ha a forrás PAL, de a konverter vagy a kijelző oldala rossz módra van állítva, tipikus hiba a fekete-fehér kép, a villódzás, a széteső szinkron vagy a teljes jelhiány.

A felbontáskapcsolót is érdemes a helyén kezelni. A 1080p felirat nem jelent valódi Full HD-részletességet, ha a bemenet VHS, DVD vagy más szabványos felbontású analóg forrás. A konverter ilyenkor felskáláz. Ettől a kép jobban illeszkedhet a mai panelhez, de több képi információ nem lesz benne.

Beállítási táblázat

PAL-forrásnál először az 50 Hz-es kimeneti módot válaszd. Ha nincs stabil kép, a kábelek mellett a konverter kapcsolóját és a kijelző által elfogadott bemeneti módot ellenőrizd.

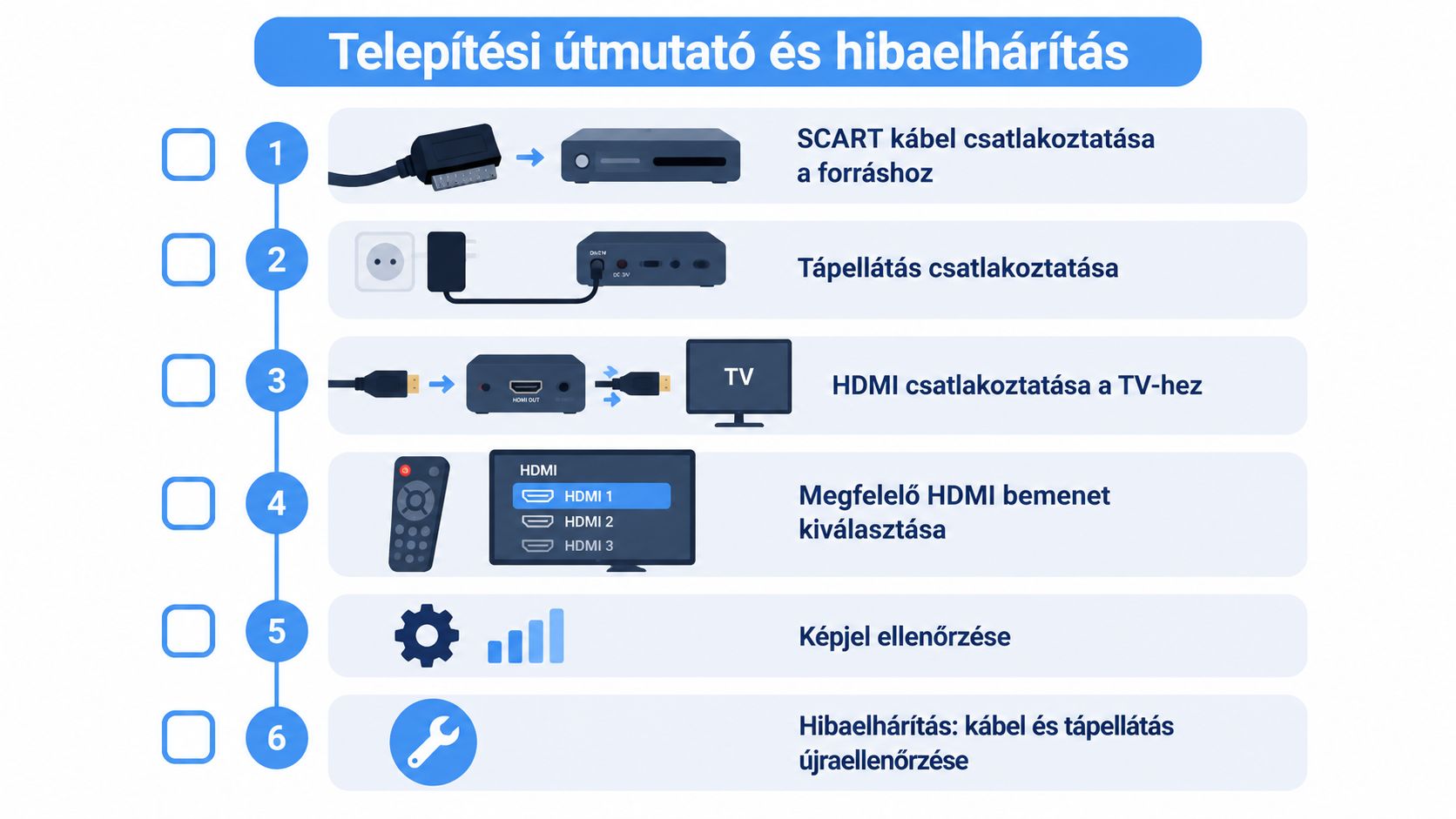

Telepítési útmutató és hibaelhárítás

A hibamentes bekötésnél a sorrend számít. A forrás és a kijelző azonosítása után először a jeloldalt, majd a tápot, végül a HDMI-kapcsolatot építsd ki.

1. Csatlakoztasd a SCART-kábelt a régi forrás kimenetéhez és a konverter SCART-bemenetéhez.

1. Kösd be a tápellátást a konverterbe, majd stabil USB- vagy DC-tápforrásba.

1. Vezesd ki a HDMI-jelet a konverter HDMI-kimenetéről a televízió egyik HDMI-bemenetére.

1. Válaszd ki a megfelelő HDMI-forrást a televízió menüjében.

1. Indítsd el a lejátszást a videomagnón vagy DVD-lejátszón.

1. Állítsd be a kimeneti módot, ha a kép villódzik, fekete-fehér, szétesik vagy nem jelenik meg.

Ha nincs kép

Kezdd a legegyszerűbb ellenőrzésekkel. A televízió valóban azt a HDMI-bemenetet használja, amelyhez a kábelt kötötted? A konverter tápjelzője világít? A lejátszó ténylegesen elindította a kazettát vagy lemezt?

Ha továbbra sincs jel, húzd ki, majd csatlakoztasd újra a SCART-, HDMI- és tápkábelt. Próbálj ki másik HDMI-bemenetet, és ellenőrizd, hogy a konverteren nem HDMI–SCART irányú eszköz van-e. A két terméktípus külsőre hasonló lehet, a feliratok viszont rendszerint egyértelműen megmutatják a bemenetet és a kimenetet.

A fekete képernyő előtt először a jelirányt, a tápot és a televízió bemenetét ellenőrizd. A hibás konverter cseréje csak ezután indokolt.

Tipikus képhibák

• Fekete-fehér kép: gyakran nem megfelelő PAL/NTSC-rendszer vagy hibás kimeneti mód okozza.

• Villódzás vagy szinkronhiba: próbáld ki az 50 Hz-es beállítást, illetve a másik támogatott felbontást.

• Hang van, kép nincs: vizsgáld meg a SCART-kábel bekötését és a forrás videojelét.

• Kép van, hang nincs: ellenőrizd a SCART audioérintkezőit, a forrás hangkimenetét és a televízió némítását.

• Teljes jelhiány: ellenőrizd, hogy nem passzív kábelt vásároltál-e aktív konverter helyett.

Képminőség, RGB és kompozit bemenet

A végső képminőséget elsősorban a forrásból érkező analóg jel határozza meg. A HDMI-oldalon feltüntetett 1080p önmagában nem teszi részletesebbé a VHS-, DVD- vagy set-top-box-képet. Ha a forrás gyenge, zajos vagy csak kompozit jelet ad, egy jobb konverter is csak ezt a korlátozott alapanyagot tudja feldolgozni.

A SCART-csatlakozón többféle videojel továbbítható, köztük kompozit CVBS, S-Video és RGB. Kompozit módban a videojel egy közös összetett jelben tartalmazza a fényességi és színinformációkat. Ez hajlamosabb színátfedésre és zajra, különösen régebbi vagy gyengébb minőségű forrásoknál.

Miért előnyösebb az RGB

RGB-módban a vörös, zöld és kék csatorna külön érkezik. Ez általában részletesebb, tisztább és kevésbé színtorzított képet adhat, mint a kompozit CVBS. Az előny csak akkor érvényesül, ha a forráseszköz ténylegesen képes RGB-kimenetre, a konverter támogatja ezt, és a kábel minden szükséges érintkezőt beköt.

A gyakorlatban érdemes:

• Engedélyezni az RGB-kimenetet a DVD-lejátszó vagy más forrás menüjében, ha az opció rendelkezésre áll.

• Teljes bekötésű SCART-kábelt választani, amely mind a 21 érintkezőt megfelelően kezeli.

• Nem feltételezni az RGB-t csak azért, mert a készülék SCART-csatlakozóval rendelkezik.

• Kompozit forrásnál reális elvárást tartani, mert a konverter nem tud hiányzó színcsatornákat rekonstruálni.

A jelút minden eleme számít. Egy jó minőségű RGB-jelhez rosszul bekötött kábel, nem megfelelő forrásbeállítás vagy irányhelytelen SCART-adapter ugyanúgy gyenge eredményt adhat, mint egy olcsóbb konverter. Telepítőként ezért nem a dobozon szereplő felbontásból indulok ki, hanem a forrás kimeneti módját és a kijelző bemeneti elvárását ellenőrzöm.

Vásárlási tanácsok és összefoglaló

A megfelelő „HDMI átalakító SCART” kiválasztása négy ellenőrzéssel gyorsan eldönthető.

Elsőként az irányt azonosítsd. SCART-os régi eszközből HDMI-s kijelzőbe SCART–HDMI konverter kell. HDMI-s forrásból régi SCART-televízióba a fordított irányú készüléket válaszd.

Másodszor nézd meg a jelrendszert. Magyarországi régi eszköznél a PAL-támogatás és az 50 Hz-es működés fontos. Ha vegyes környezetben dolgozol, a PAL, NTSC és SECAM támogatását is ellenőrizd a specifikációban.

Harmadszor ellenőrizd a tápot. Aktív elektronika nélkül nincs valódi analóg-digitális vagy digitális-analóg átalakítás. A táp nélküli kábel nem helyettesíti a konvertert.

Negyedszer vizsgáld meg a bemenetet és a kimenetet. A „bidirectional” megnevezés helyett a konkrét csatlakozási rajzot és a műszaki adatokat keresd. Egy SCART-bemenet és HDMI-kimenet felirat egyértelműbb, mint egy általános marketingállítás.

Amit érdemes a munkatáskában tartani

• Rövid, jó minőségű HDMI-kábel.

• Teljes bekötésű SCART-kábel.

• Stabil 5 V-os USB-táp vagy a gyártó által megadott DC-tápegység.

• Ismert módon működő PAL-forrás a próbaüzemhez.

• Olyan kijelző, amelyen kézzel kiválasztható a HDMI-bemenet.

A SCART–HDMI konverter régi AV-eszközök, megfigyelő- és lejátszórendszerek, valamint modern monitorok összekapcsolására szolgál. Nem javítja meg a hibás videomagnót, nem pótolja a hiányzó RGB-jelet, és nem készít valódi HD-felvételt egy analóg forrásból. Megfelelő irányban, stabil táppal, PAL-kompatibilis beállítással és ellenőrzött kábelezéssel viszont megbízható köztes eszköz lehet.
