Elektromos ellenállás jele a kapcsolási rajzokon

Ha egy kinyomtatott kapcsolási rajz fölé hajolsz, könnyen megakadhat a szemed egy téglalapon, mellette az R1 felirattal, valahol pedig feltűnik az Ω jel. A kezdő számára ez két külön nyelvnek tűnhet. Pedig ugyanazt az alkatrészt látod, amelyet a műszerész a rajzon, a NYÁK-on, az alkatrész testén és a multiméter kijelzőjén is más-más módon azonosít.

Az elektromos ellenállás jele nem csupán egy rajzjel. Az R betű az alkatrész azonosítója, az Ω pedig az érték mértékegysége. Ha ezeket megérted, könnyebb lesz kapcsolási rajzot olvasni, SMD alkatrészt beazonosítani és egy hibás ellenállást kimérni.

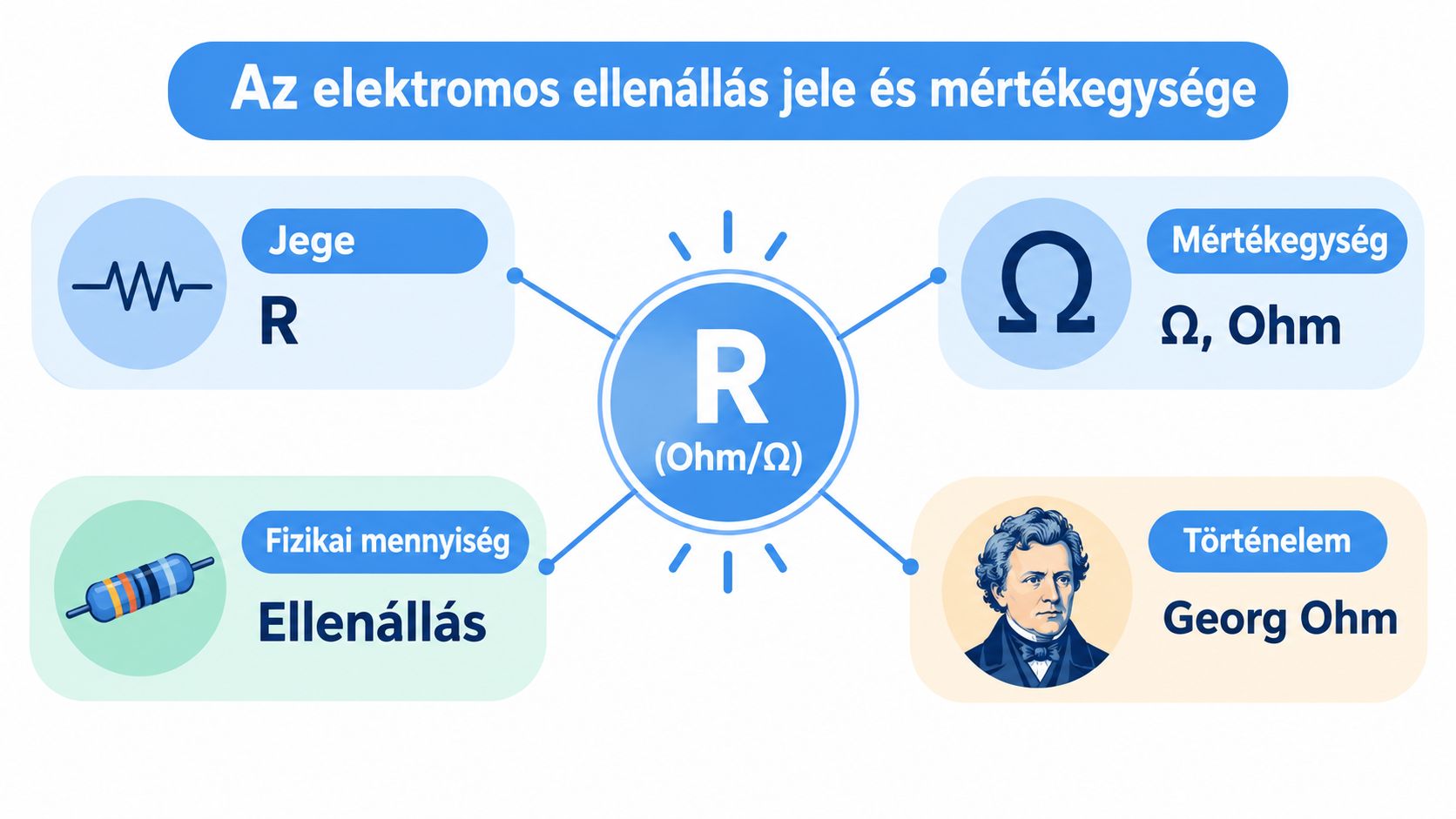

Az elektromos ellenállás jele és mértékegysége

A kapcsolási rajzon szereplő R betű az ellenállás fizikai mennyiségének jele. A megnevezés a latin resistentia szóból ered. Amikor a rajzon R1, R2 vagy R3 feliratot látsz, az R az alkatrész típusát, a hozzá tartozó szám pedig az adott alkatrész azonosítóját jelöli.

Ez fontos különbség. Az R1 nem feltétlenül az elsőként beépített ellenállást jelenti, hanem azt az ellenállást, amelyet a rajz készítője R1-ként azonosított. A szám segít megtalálni ugyanazt az alkatrészt a kapcsolási rajzon, a darabjegyzékben és a NYÁK-on.

Mit jelent az Ω jel?

Az ellenállás mértékegysége az ohm, jele a görög ábécé nagy omega betűje, Ω. A megnevezés Georg Simon Ohm nevéhez kapcsolódik. Az ohm azt fejezi ki, hogy az adott alkatrész mennyire korlátozza az elektromos áramot.

A gyakorlatban gyakran találkozol az alábbi előtagokkal:

• Ω, az alap mértékegység.

• kΩ, vagyis kiloohm, nagyobb ellenállásértékeknél.

• MΩ, vagyis megaohm, nagyon nagy ellenállásértékeknél.

• mΩ, vagyis milliohm, nagyon kis ellenállások esetén.

A rajzon az érték többféleképpen jelenhet meg. Az R1 mellett állhat például 4,7k, 4700 vagy 470R jelölés. Az R betű ilyenkor gyakran a tizedesvessző helyét mutatja. Az ohm jele sok rajzon elmarad, mert a környezetből egyértelmű, hogy ellenállásértékről van szó.

Gyakorlati szabály: az R betűből az alkatrész típusát, az Ω jelből az érték mértékegységét olvasd ki. A kettőt ne keverd össze.

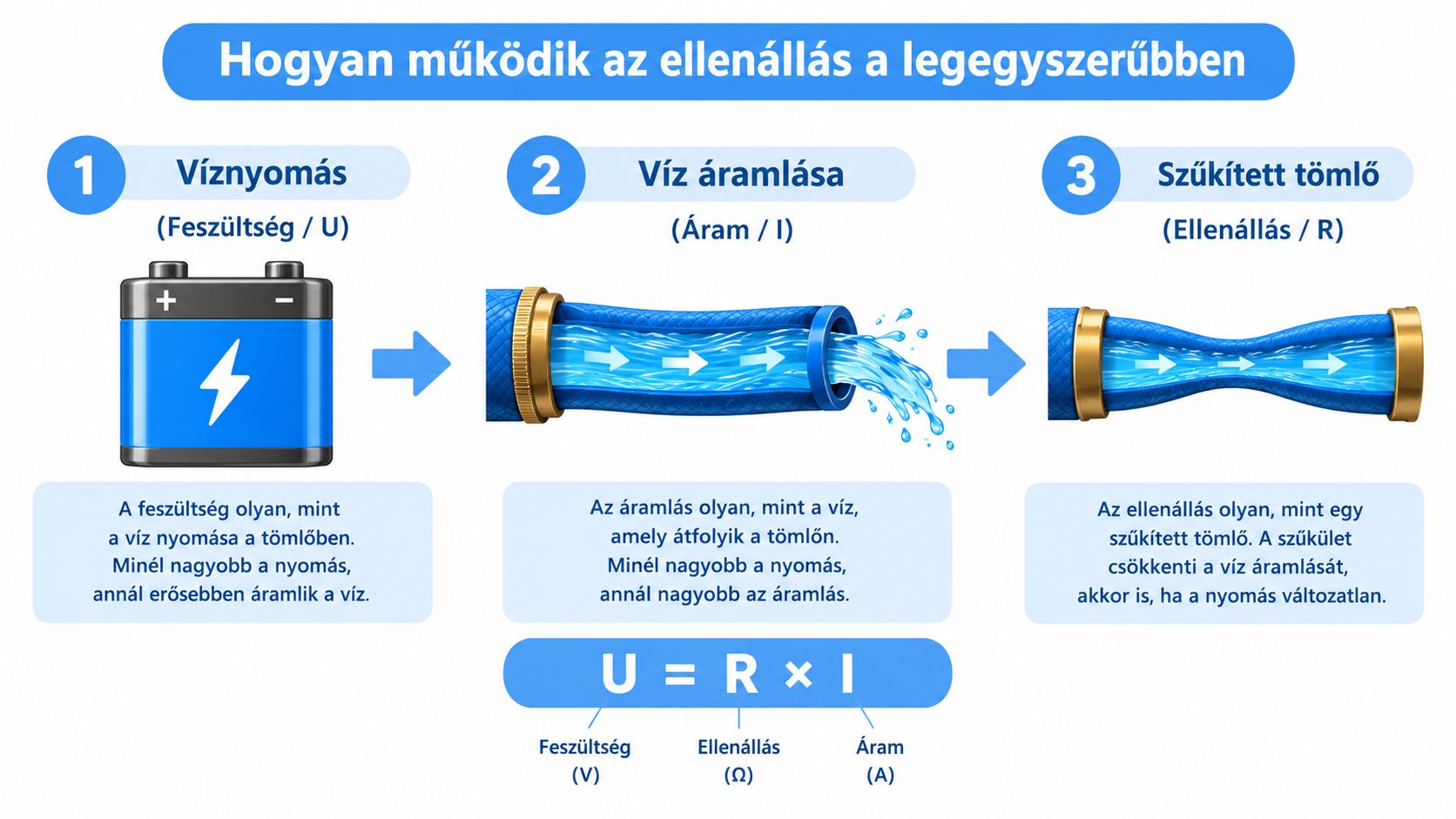

Hogyan működik az ellenállás a legegyszerűbben

Az ellenállás feladata, hogy akadályozza az elektromos áram áthaladását. Ezt egy kerti tömlővel lehet a legkönnyebben elképzelni. A víznyomás megfelel a feszültségnek, a tömlőn átfolyó víz mennyisége az áramerősségnek, a tömlő szűkülete pedig az ellenállásnak.

Ha ugyanakkora nyomással vizet engedsz egy széles és egy szűk tömlőbe, a szűk tömlőn kevesebb víz jut át. Elektromos áramkörben hasonló történik. Rögzített feszültség mellett a nagyobb ellenállás kisebb áramot enged át.

Az összefüggést az Ohm-törvény írja le:

U = R × I

Ebből átrendezhető:

I = U / R

A betűk jelentése egyszerű:

• U a feszültség.

• I az áramerősség.

• R az ellenállás.

Mi történik az alkatrészben?

Az ellenállás nem egyszerűen „megállítja” az áramot. Az elektromos energia egy része hővé alakul az alkatrészben. Ezért melegedhet fel egy túlterhelt ellenállás, és ezért kell a tervezéskor nemcsak az értéket, hanem a terhelhetőséget is figyelembe venni.

Az ellenállások leggyakoribb feladatai:

• Áramkorlátozás, például LED előtét-ellenállásaként.

• Feszültségosztás, amikor két vagy több ellenállással egy kívánt feszültségszintet állítunk elő.

• Referenciaérték beállítása, például egy mérő- vagy vezérlőáramkör bemenetén.

Egy kilenc voltos elem és egy négyszázhetven ohmos ellenállás esetén az Ohm-törvény alapján az áram hozzávetőleg tizenkilenc milliamper. A számolás lényege nem az eredmény bemagolása, hanem az irány felismerése: ugyanazon elem mellett nagyobb ellenállás kisebb áramot eredményez.

A kapcsolási rajzon használt szimbólumok

Az ellenállás rajzjele két fő formában jelenik meg. Az európai és nemzetközi gyakorlatban a téglalap alakú jel, az amerikai rajzokon pedig gyakran a cikcakkos jel használatos. Mindkettő ugyanazt az alkatrészt jelenti.

A téglalap alapú jel az IEC rendszerhez kapcsolódó rajzi hagyomány része. Egy egyszerű, üres téglalapból két vezeték indul ki. A cikcakkos jel ezzel szemben egy törött vonalra emlékeztet. Amerikai eredetű vagy régebbi kapcsolási rajzokon találkozhatsz vele, de oktatási anyagokban más országokban is előfordulhat.

A változtatható ellenállások jele

A potenciométer és a trimmer olyan ellenállás, amelynek értéke beállítható. A rajzjelen egy ellenállás alapformáját látod, amelyet egy átlós nyíl egészít ki. A harmadik kivezetés a csúszkához tartozik.

A potenciométert általában kezelőszervként használják, például hangerő vagy fényerő szabályozására. A trimmert inkább egyszeri vagy ritka beállításhoz alkalmazzák. A rajzjel hasonló, de a felirat és a kapcsolás alapján azonosítható a pontos feladat.

A különleges ellenállásoknál a rajzjel mellett a felirat adja a biztos támpontot. A termisztor hőmérsékletre reagál, az LDR fényre érzékeny, a varisztor pedig a feszültség változására viselkedik másképpen. Ne csak a formát nézd, hanem az alkatrészazonosítót és a kapcsolási környezetet is.

SMD ellenállások jelölései és kódjai

A felületre szerelt ellenállásokon kevés hely marad a felirat számára. Ezért az SMD alkatrészeken gyakran tömör kódot látsz az érték helyett. A kód olvasásakor először azt kell eldönteni, hogy hány karakterből áll, majd az adott rendszer szabályát kell alkalmazni.

A három számjegyes rendszerben az első két számjegy az alapértéket, az utolsó pedig a hozzáadandó nullák számát jelöli. Így a 472 kód négyezer-hétszáz ohmos értéket jelent. A négy számjegyes rendszer ugyanilyen logikát követ, de finomabb értékek megadására alkalmas. A 4701 kód szintén négyezer-hétszáz ohmot jelöl.

Az R betű különleges szerepet kap. Tizedesvesszőként működik, ezért a 4R7 jelölés négy egész hét ohmot jelent. Ez a forma akkor hasznos, amikor egy apró alkatrészen a tizedesvessző könnyen elmosódna vagy félreérthető lenne.

Az EIA-96 rendszer felismerése

Az EIA-96 jelölés két számjegyből és egy betűből áll. A számjegyek egy szabványos értéktáblázatra utalnak, a betű pedig a szorzót jelzi. Az A betű például egy alap szorzót, a további betűk pedig nagyobb szorzótartományokat képviselnek.

Ezt a rendszert nem érdemes pusztán emlékezetből megfejteni. Használj megbízható EIA-96 táblázatot, majd ellenőrizd a kapott értéket a kapcsolási rajzzal vagy az alkatrészlistával.

Az SMD méretkódjai, például a 0402, 0603 és 0805, nem az ellenállás értékét jelentik. Ezek a tok fizikai méretére utalnak. A NYÁK-tervezőnek és a javítást végző műszerésznek ezért két külön információt kell elválasztania: a tok méretét és az elektromos értéket.

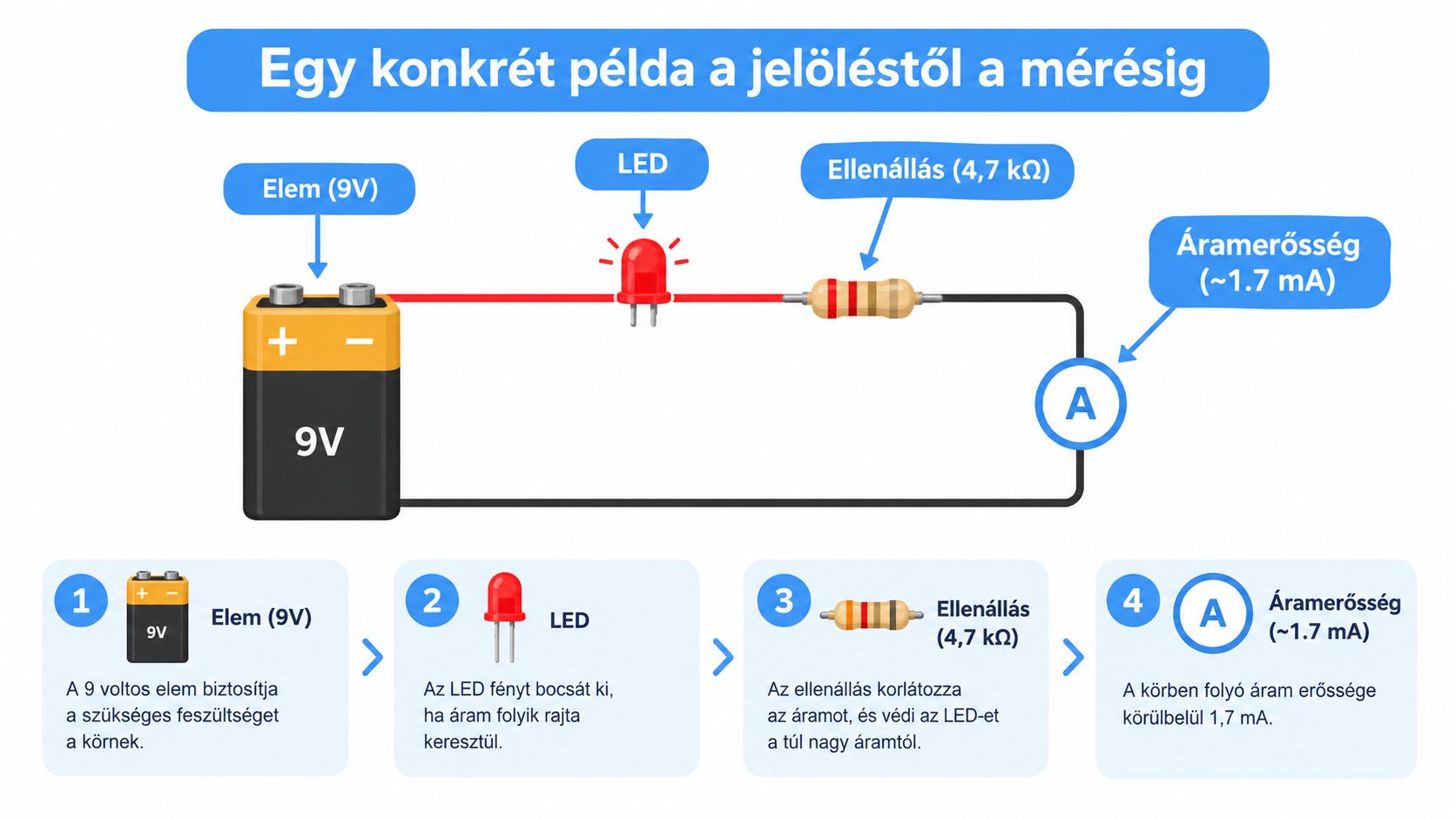

Egy konkrét példa a jelöléstől a mérésig

Egy egyszerű LED-es áramkörben a rajzon először az R1 jelű alkatrészt keresd meg. A soros ágba kötött ellenállás feladata, hogy korlátozza a LED-en átfolyó áramot. Ha az érték túl kicsi, a LED túl nagy áramot kaphat. Ha túl nagy, a fényerő csökkenhet.

A példában a kapcsolás egy kilenc voltos elemről működik, az R1 értéke pedig 4,7 kΩ. Az értéket többféleképpen azonosíthatod:

1. Ellenőrizd a kapcsolási rajz mellett feltüntetett alkatrészlistát.

1. Nézd meg a furatszerelt ellenállás színkódját.

1. Vizsgáld meg az alkatrészen lévő feliratot.

1. Hasonlítsd össze az R1 helyét a NYÁK feliratozásával.

A megadott feszültség és a kívánt áram alapján az Ohm-törvényből az ellenállás is kiszámítható:

R = U / I

A példában a húsz milliamperes céláramhoz nem négyezer-hétszáz ohmos, hanem az előírás szerinti, megfelelően ellenőrzött értéket kell választani. A LED saját feszültségesését is figyelembe kell venni, ezért a tápfeszültség önmagában nem elegendő a pontos méretezéshez.

Mérés multiméterrel

A mérés előtt áramtalanítsd az áramkört. Állítsd a multimétert ellenállásmérési, vagyis Ω állásba, majd érintsd a mérőcsúcsokat az ellenállás két kivezetéséhez. Az ellenállásnak nincs polaritása, ezért a mérőcsúcsok felcserélése nem változtatja meg a névleges mérési eredményt.

Beépített alkatrésznél a környező áramköri ágak meghamisíthatják az eredményt. Ezért pontos ellenőrzéshez emeld ki az egyik kivezetést, vagy mérj a beépítés előtt. A kapott értéket vesd össze a névleges értékkel és a tűréssel.

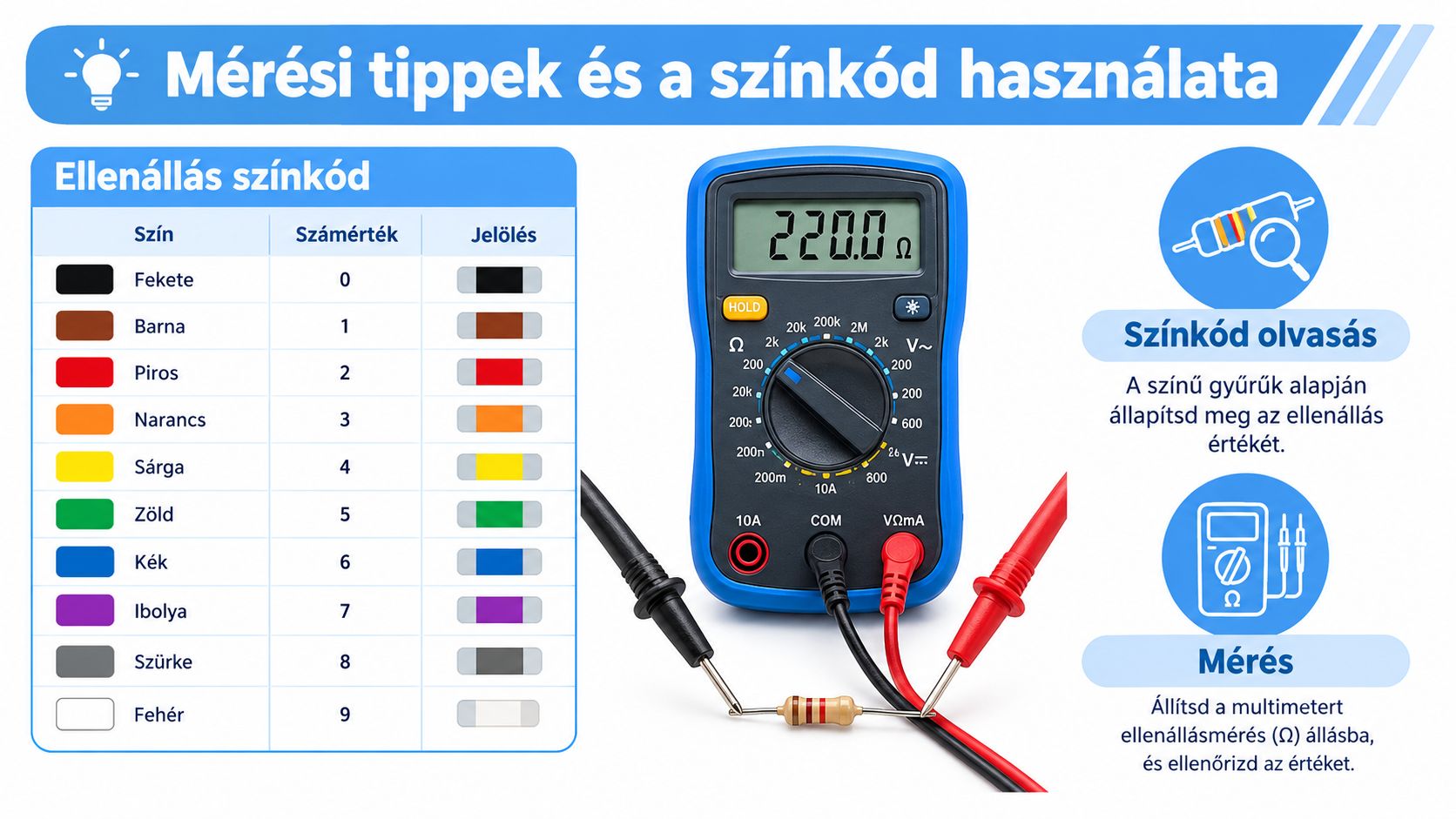

Mérési tippek és a színkód használata

A furatszerelt ellenállásokon a színes gyűrűk adják meg az értéket. Az olvasást mindig abból az irányból kezdd, ahol a jelölések közelebb vannak egymáshoz. A tűrést jelző sáv rendszerint elkülönül, ezért ez segít meghatározni a helyes olvasási irányt.

A számjegyekhez rendelt fő színek sorrendben a következők: fekete, barna, piros, narancs, sárga, zöld, kék, ibolya, szürke és fehér. A gyűrűk szerepe attól függ, hogy milyen jelölési rendszerű ellenállást tartasz a kezedben. A szorzósáv az alapértéket módosítja, a tűréssáv pedig azt mutatja meg, milyen eltérés fogadható el.

Amit a multiméteres mérés előtt tegyél

• Áramtalanítsd a berendezést. Élő áramkörben ne használj ellenállásmérési állást.

• Süsd ki a kondenzátorokat. A bennük maradó töltés hibás kijelzést és műszerkárosodást okozhat.

• Válaszd le az egyik kivezetést. Párhuzamos ágak esetén a műszer nem csak az ellenállást méri.

• Tisztítsd meg a mérési pontot. Oxidált vagy szennyezett kivezetés átmeneti ellenállást adhat a méréshez.

• Ellenőrizd a méréshatárt. Automatikus tartományválasztásnál is figyeld a kijelzett mértékegységet.

A tűrés nem hiba, hanem a gyártási érték megengedett eltérése. Egy arany jelölésű tűréssáv szűkebb, egy ezüst jelölésű pedig szélesebb elfogadható tartományt jelent. Ha a mért érték ezen kívül esik, vizsgáld meg az alkatrész állapotát, a mérési pontokat és azt is, hogy valóban a megfelelő kódot olvastad-e.

Műhelyi szokás: a mért értéket mindig írd fel az alkatrész névleges értéke mellé. Így hamar kiderül, hogy eltérésről, rossz kódolvasásról vagy hibás mérési módszerről van szó.

Gyakori hibák és gyors ellenőrzőlista

Az ellenállás azonosításakor a legtöbb hiba nem a képletből, hanem a jelölés félreolvasásából ered. A cikcakkos jelet könnyű összetéveszteni egy másik rajzi jelöléssel, az SMD kódot pedig a tok méretével. A 0805 például méretjelölés, nem ellenállásérték.

Gyakori tévedés az is, hogy valaki kizárólag az ohmértéket ellenőrzi. Az ellenállásnak megfelelő teljesítményterhelést is el kell viselnie. Egy jó értékű, de túl kis terhelhetőségű alkatrész ugyanúgy meghibásodhat.

Gyors önellenőrzés

• Jelölés: R1 vagy más azonosító alapján a megfelelő alkatrészt választottad?

• Szimbólum: Téglalap vagy cikcakkos jel látható, és az adott rajzi szabályt helyesen értelmezed?

• Érték: Az Ω, kΩ vagy MΩ mértékegységet nem olvastad félre?

• Polaritásmentesség: Ellenállásmérésnél nem számít a mérőcsúcsok sorrendje, de a teljes áramkör legyen áramtalanítva.

• Tűrés: A mért érték belefér a gyártó által megadott tartományba?

• Teljesítmény: Az alkatrész terhelhetősége megfelel az áramkörnek?

• Méréshatár: A multiméter valóban Ω állásban van?

• Lábak épsége: A kivezetések tiszták, nem lazák és nem korrodáltak?

A biztos munkamenet egyszerű: előbb olvasd le a rajzjelet, utána az alkatrészfeliratot, majd mérj áramtalanított állapotban. Ha a három információ nem egyezik, ne építsd be az ellenállást addig, amíg az eltérés okát meg nem találod.
