UTP konnektor bekötés: hibátlan hálózat lépésről lépésre

A hálózati aljzat elkészült, a router portján világít a LED, mégis akadozik a videóhívás, a számítógép csak lassabb kapcsolati módot választ, vagy a gigabites teszt helyett feltűnően gyenge eredmény jelenik meg. Ilyenkor sokan az internetszolgáltatót vagy a routert hibáztatják, pedig a gond gyakran néhány milliméterrel arrébb, az UTP konnektor bekötésénél található.

A jó bekötés nem attól jó, hogy a kábel végén felvillan a kapcsolatjelző. A nyolc érnek megfelelő sorrendben, megfelelő hosszban és stabil mechanikai rögzítéssel kell a csatlakozóba kerülnie. Gigabites vagy FTTP-közeli környezetben a laza krimpelés, a túl korán letekert érpár és az elektromos vezetékek közelsége már olyan hibát okozhat, amelyet egy egyszerű folytonosságvizsgáló nem feltétlenül mutat meg.

A gigabites hálózatok rejtett szűk keresztmetszetei

Egy tipikus helyszíni hibakeresés úgy indul, hogy a kábel szemre rendben van. A csatlakozó átlátszó házán át látszik a nyolc ér, a kábelteszter minden vezetőt jelez, a switch portján pedig megjelenik a kapcsolat. A sebességteszt mégis csak ingadozó kapcsolatot mutat, vagy a hálózati eszköz nem a várt gigabites módban állapodik meg.

A folytonosságvizsgálat ilyenkor csak azt igazolja, hogy az ér egyik végétől eljut a jel a másik végéig. Nem feltétlenül ellenőrzi az érpárok geometriáját, a csatlakozás mechanikai stabilitását, a túl hosszúra hagyott letekerést vagy az áthallási viszonyokat. Egy érintkező lehet villamosan jelen, miközben a csatlakozóba nem ült be teljesen, a köpeny nem került a tehermentesítő rész alá, vagy az érpár annyira szét lett bontva, hogy nagyobb átviteli sebességnél már bizonytalanná válik.

Gyakorlati szabály: A „világít a LED” nem minőségi tanúsítvány. A stabil hálózat alapja a helyes kiosztás, a rövid és rendezett előkészítés, valamint a megfelelő mechanikai rögzítés.

A magyarországi strukturált kábelezésnél az EN 50173 és EN 50174 szabványsorozat fontos hivatkozási keretet ad. Ezek szemlélete is azt erősíti, hogy a kábelezés nem pusztán színsorrend kérdése. A szerelőnek a kábel vezetését, a csatlakozási pontokat, a környezeti zavarokat és a karbantarthatóságot együtt kell kezelnie.

Miért érzékenyebb a modern kapcsolat

A hazai vezetékes internetkörnyezetben a nagy sebesség már nem különleges igény. A Digital 2025 Hungary összefoglalója szerint a medián fix letöltési sebesség 2025 elején 198,52 Mbps, 2025 végére pedig körülbelül 219,81 Mbps volt, miközben a tipikus fix kapcsolat sebessége egy év alatt 25,6%-kal nőtt. Ezeket az értékeket nem egy rosszul szerelt fali aljzat okozza, de jól megmutatják, hogy a beltéri hálózat egyre gyakrabban válik a teljes rendszer korlátozó pontjává.

A rossz bekötés különösen akkor feltűnő, ha több eszköz használja ugyanazt a hálózatot, PoE-táplált hozzáférési pont működik, vagy a lakásban több helyiségbe is strukturált kábelezés vezet. A hibás érintkezés ilyenkor nem mindig teljes szakadásként jelentkezik. Lehet rövid ideig stabil kapcsolat, újracsatlakozás, csomagvesztés vagy terhelés alatt jelentkező lassulás is.

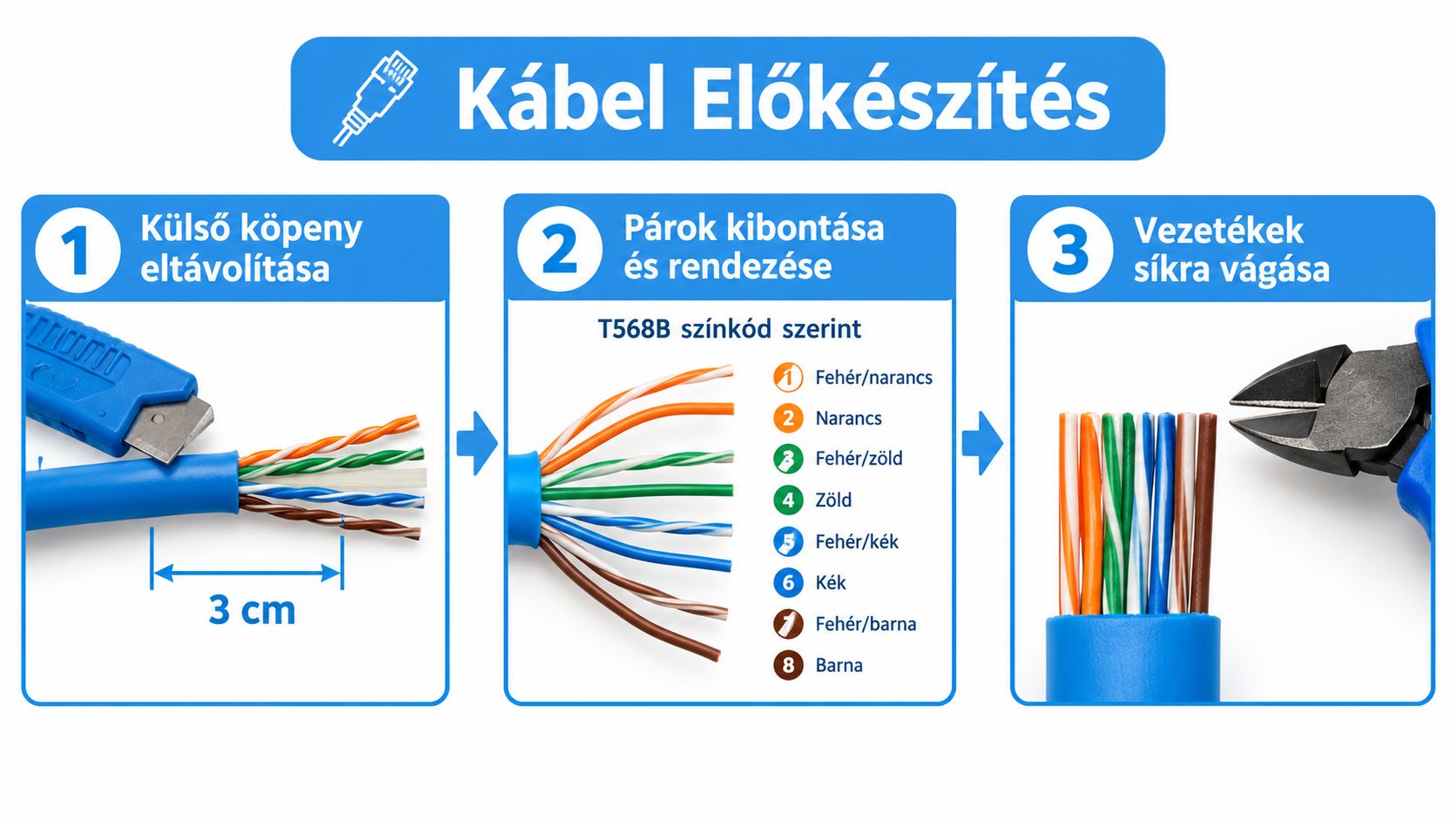

A kábel előkészítése és a T568B színsorrend

Az UTP konnektor bekötésénél a legtöbb hiba még a krimpelő fogó használata előtt keletkezik. A szerelő túl hosszan blankolja a köpenyt, túl messzire bontja az érpárokat, majd a vezetőket sietve próbálja a csatlakozóba tuszkolni. A rendezett előkészítés nem esztétikai kérdés, hanem az érintkezés és a jelátvitel feltétele.

A külső köpenyt óvatosan távolítsd el. A gyakorlati útmutatók gyakran körülbelül 1,5 hüvelyknyi köpenyeltávolítással számolnak, majd az ereket körülbelül 0,5 hüvelyknyi szabad hosszon kell egyenletesre vágni, ahogy azt a RJ45 bekötési útmutató is összefoglalja. A méret nem önmagáért fontos. Az a cél, hogy az erek elérjék a csatlakozó elejét, miközben a köpeny még a tehermentesítő rész alá ér.

A T568B sorrend pinről pinre

T568B esetén a csatlakozó érintkezőit az alábbi sorrendben rendezd, a csatlakozó érintkezői felől, az első pintől a nyolcadikig:

1. fehér-narancs

1. narancs

1. fehér-zöld

1. kék

1. fehér-kék

1. zöld

1. fehér-barna

1. barna

A T568A ugyanezeket az ereket más sorrendben, a zöld és a narancs érpár felcserélésével használja. A lényeg nem az, hogy egyik szabvány mágikusan gyorsabb lenne a másiknál. Egy kábel két végén ugyanazt a kiosztást használd, és a patch panel, a fali aljzat, valamint a patch kábel kialakítása is legyen következetes.

A T568B a gyakorlati szerelési útmutatókban a leggyakoribb egyenes bekötés. Egy hazai összefoglaló szerint az esetek 99,9%-ában ezt a rendet használják, ezt a számadatot a Prohardver UTP-kábelekről szóló szakmai beszélgetése tartalmazza. A keresztkábelnél az egyik vég T568A, a másik T568B szerint készül, de ezt csak speciális eszköz és eszköz közötti összeköttetésnél válaszd.

Amit blankolás közben nem szabad elrontani

• Tartsd meg az érpárok csavarását: csak annyira bontsd szét őket, amennyire a rendezéshez feltétlenül szükséges.

• Ne húzd meg az ereket: a feszített vezetők könnyebben visszacsúsznak a csatlakozóban.

• Vágj egyenesre: a nyolc ér vége egy síkban legyen, különben valamelyik vezető nem jut el az RJ45 elejéig.

• Hagyj köpenyt a csatlakozóban: a krimpelésnek nem csak a rézvezetőket kell rögzítenie, hanem a kábelköpenyt is.

A krimpelés technikája és a vizuális ellenőrzés

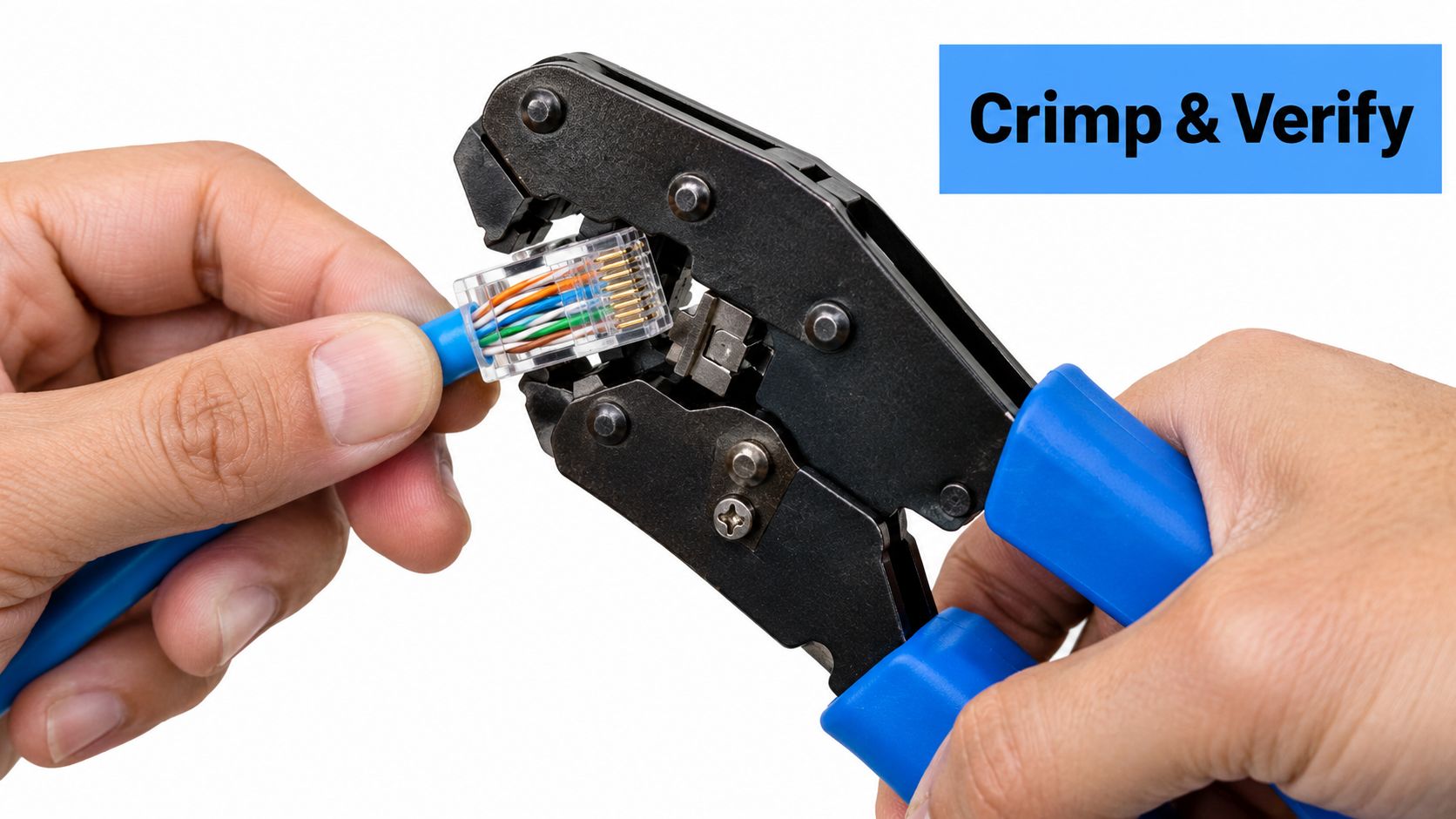

A megfelelő sorrendbe rendezett ereket a hüvelykujjaddal tartsd össze, majd egyenes vágással készítsd elő a csatlakozóhoz. Az RJ45 csatlakozót úgy fogd, hogy az érintkezők felül legyenek, a kábel bevezetése pedig a hátsó nyílás felől történjen. A vezetőket ne egyenként próbáld betolni. A rendezett, síkra vágott köteget egy határozott mozdulattal told a csatlakozóba.

Mielőtt összezárod a krimpelő fogót, nézz át a csatlakozó átlátszó elején. Mind a nyolc rézvezetőnek látszania kell az első felületen. Ha egy ér rövidebb, előbb ér véget, vagy ferdén áll, ne bízz abban, hogy a krimpelés majd a helyére nyomja. Húzd ki, vágd újra síkra, és készítsd elő ismét.

A kábelköpenynek szintén be kell érnie a csatlakozó házába, a krimpelő rész alá. Ez tartja helyén a kábelt akkor, amikor valaki meghúzza a vezetéket, elfordítja a fali aljzat mögött, vagy többször kihúzza és visszadugja a patch kábelt. Ha csak a vékony erek vannak rögzítve, a mechanikai terhelés közvetlenül az érintkezőkre és a vezetőkre jut.

A megfelelő krimpelési erő

A krimpelő fogót teljes mozdulattal zárd össze, de ne próbáld a szerszámot ütögetéssel vagy rásegítéssel működtetni. A jó fogó a csatlakozó érintkezőit a vezetőkbe préseli, miközben a tehermentesítő elem a köpenyt is rögzíti. A túl gyenge krimpelés laza kapcsolatot hagy maga után, a rosszul illeszkedő vagy nem kompatibilis csatlakozó pedig sértheti a vezetőt.

A csatlakozó kiválasztásánál igazítsd egymáshoz a kábel típusát és a dugót. A tömör fali kábel, a sodrott patch kábel és az eltérő külső átmérőjű kábelek nem mindig ugyanazzal az RJ45 csatlakozóval dolgoznak megbízhatóan. Ha a vezetők lötyögnek a csatornákban, vagy a köpeny nem ér el a rögzítési pontig, a megfelelő színsorrend önmagában nem menti meg a szerelést.

A krimpelés után végezz második vizuális ellenőrzést:

• Érintkezők: a nyolc vezető vége egy vonalban legyen a csatlakozó elején.

• Színsorrend: a vezetők pinről pinre egyezzenek a választott T568 szabvánnyal.

• Köpenyrögzítés: a külső köpeny ne álljon közvetlenül a csatlakozó mögött, hanem kerüljön a leszorító alá.

• Ház: ne legyen repedt, elcsúszott vagy deformált a műanyag.

• Kábelvezetés: a csatlakozó mögött ne alakuljon ki éles törés.

A következő bemutató a csatlakozó préselésének mozdulatát szemlélteti. Ne a fogó erejét utánozd, hanem az előkészítés, a teljes betolás és a kontrollált zárás sorrendjét.

A kész csatlakozót ezután kábelteszterrel ellenőrizd. Ha a teszter hibát jelez, előbb nézd meg a sorrendet és a vezetők végét, csak utána kezdd el találgatni, hogy a fali aljzat vagy az aktív eszköz hibás.

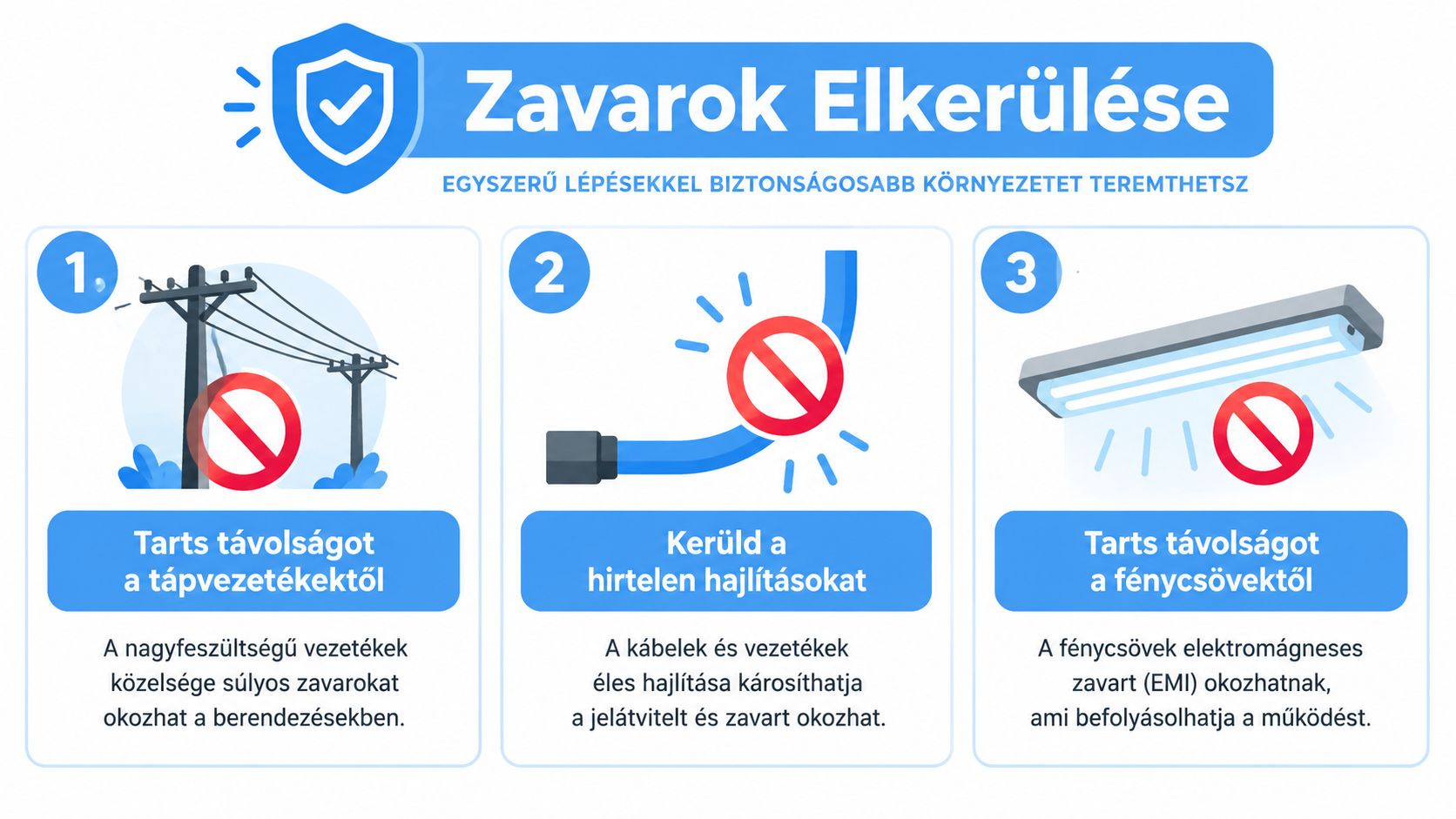

Interferencia és távolságtartás a kivitelezés során

A helyes UTP konnektor bekötés nem ellensúlyozza a rosszul kialakított kábelnyomvonalat. A hálózati kábel ugyanabban a falban fut, mint az erősáramú vezeték, a fénycső tápegysége vagy más elektromos berendezés, ezért az elektromágneses környezet a csatlakozástól függetlenül is ronthatja a jelminőséget.

A magyar szakmai képzési anyag összefoglalója szerint strukturált kábelezésnél U/UTP esetén legalább 20 cm, F/UTP és U/FTP esetén legalább 5 cm távolságot célszerű tartani az interferenciaforrásoktól. Ezek a távolságok nem díszítő ajánlások. A kábel típusától és az elektromos környezet erősségétől függően csökkentik az indukált zavarok és az áthallás kockázatát.

Amit a nyomvonalon kell eldönteni

Az árnyékolt kábel sem jelent automatikus megoldást. F/UTP vagy U/FTP rendszer esetén az árnyékolásnak, a megfelelő csatlakozóknak és a teljes rendszer kialakításának összhangban kell lennie. Ha csak az egyik oldalon, vagy nem megfelelő komponensekkel kezelik az árnyékolást, a szerelő új hibaforrást hozhat létre.

A gyakorlatban ezek a döntések számítanak:

• Erősáram mellett vezetés: ne fektesd hosszú szakaszon párhuzamosan az adat- és tápkábelt, ha a helyszín más nyomvonalat enged.

• Keresztezés: ha az adat- és erősáramú kábel találkozik, a lehető legrövidebb közös szakaszt alakítsd ki.

• Éles törés: ne hajtsd meg a kábelt szűk ívben a fali aljzat mögött.

• Kötegelt vezetés: ne szorítsd össze erősen a köteget, mert a nyomás és a túlzott hajlítás megváltoztathatja az érpárok geometriáját.

• Zavaró berendezések: a tápegységek, fénycsöves lámpatestek és nagyobb motoros terhelések közelében tervezz körültekintőbben.

A gigabites kapcsolat sokszor azért teszi láthatóvá a kivitelezési hibát, mert a rendszer több érpár szabályos működésére és pontosabb fizikai kialakításra támaszkodik. Egy vezető, amely egy egyszerű teszteren még rendben van, terhelés alatt már okozhat újraküldést, instabil linket vagy csomagvesztést. A hibát nem mindig a konnektorban kell keresni, de a túl hosszúra bontott érpár és a rosszul rögzített csatlakozó gyakran együtt jelentkezik a problémás nyomvonallal.

Mikor érdemes javítani és mikor kell cserélni

A hibás végpont javítása akkor ésszerű, ha a kábel nyomvonala megfelelő, a köpeny ép, az erek nem sérültek, és a hiba egyértelműen a csatlakozásra korlátozódik. Ilyenkor a régi RJ45 csatlakozó levágása, az új előkészítés és a szabályos újrakerimpelés gyorsan megszüntetheti a kontaktproblémát.

A teljes kábelcsere viszont indokolt, ha ugyanazon a szakaszon ismétlődően jelentkezik a hiba, a kábel megtört, túlfeszített, nedvességet kapott, vagy a vezeték hosszú szakaszon erős zavarforrás mellett fut. Ugyancsak rossz időbefektetés újra és újra krimpelni, ha a falban lévő kábel nem megfelelő típusú, túl rövid, vagy a végpont mögött nem maradt elegendő szerelési tartalék.

Javítás vagy új nyomvonal

A döntésnél vedd figyelembe a szolgáltatási környezetet is. A Digital 2025 Hungary adatai alapján a fix kapcsolatok sebessége gyorsan növekedett, ezért egy korábban elfogadható beltéri kábelezés ma már könnyebben válhat korlátozó ponttá. A javítás akkor jó megoldás, ha a fizikai infrastruktúra alkalmas a kívánt használatra. Ha nem az, a többszöri krimpelés csak késlelteti a valódi munkát.

A hazai helyzetet az is árnyalja, hogy az Oeconomus digitális átalakulásról szóló összefoglalója szerint a háztartások 84%-a rendelkezik internet-hozzáféréssel, miközben a felhasználók fele lassulást is tapasztalt. Ez nem bizonyítja, hogy minden lassulást a belső kábelezés okoz, de indokolttá teszi a fali aljzat, a patch panel és a kábelminőség ellenőrzését is, nem csak a modem újraindítását.

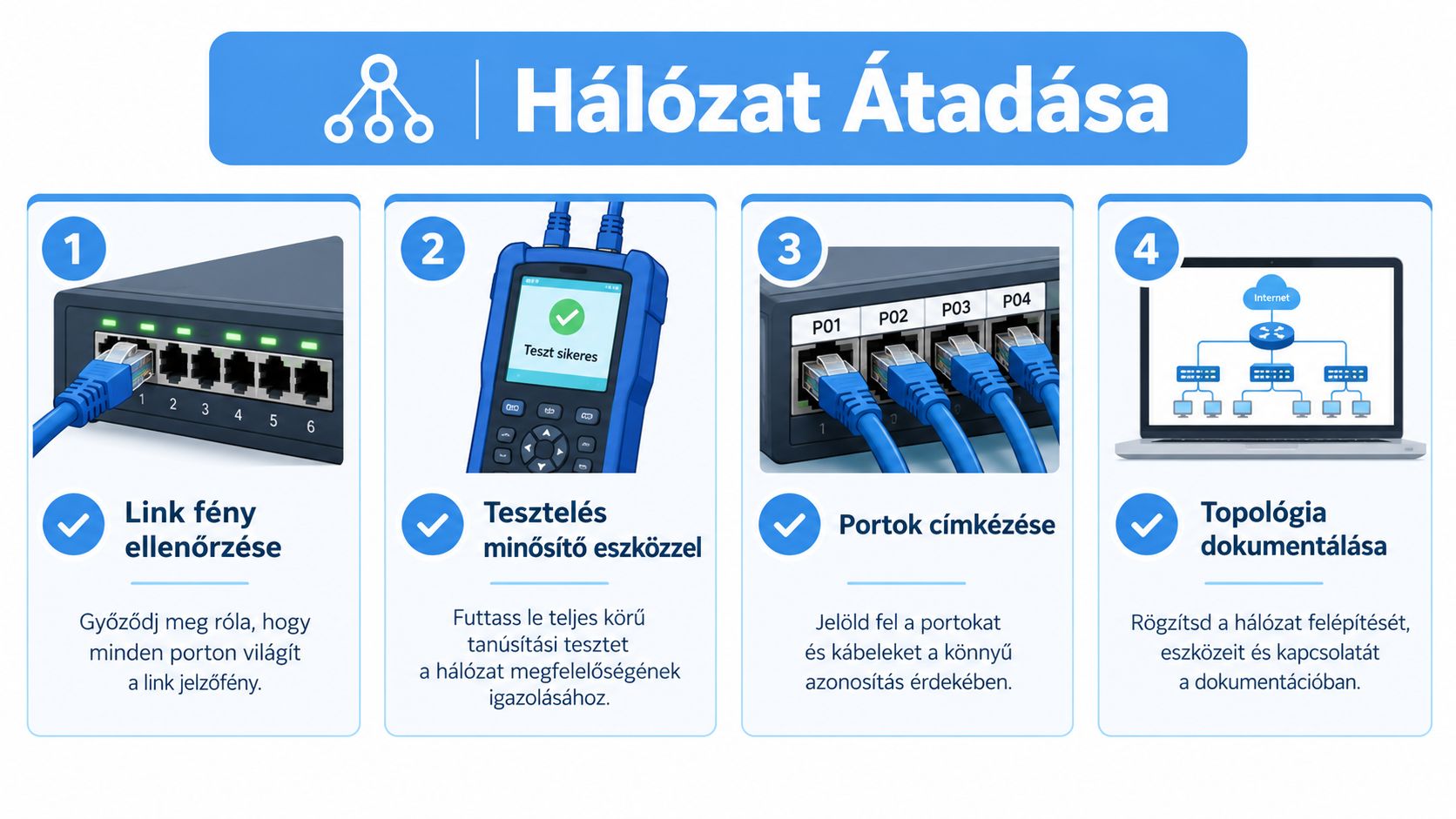

Végső ellenőrzőlista a hálózat átadása előtt

A hálózat átadása előtt ne csak a kapcsolati LED-et nézd. A megbízhatóságot a szabványos kiosztás, a mechanikai rögzítés, a kábelnyomvonal és a mérési eredmény együtt adja.

Gyors helyszíni kontroll

• Kiosztás: mindkét vég ugyanazt a T568 szabványt követi.

• Vezetők: mind a nyolc ér elér a csatlakozó elejéig.

• Köpeny: a külső köpeny a tehermentesítő rész alatt van.

• Krimpelés: a csatlakozó nem repedt, nem laza, és a fogó teljesen zárta.

• Nyomvonal: az adatkábel nem fut indokolatlanul közel zavarforráshoz.

• Hajlítás: a fali aljzat mögött nincs éles megtörés vagy túlzott feszítés.

• Teszt: a kábelteszter nem jelez felcserélést, szakadást vagy hibás érintkezést.

• Dokumentáció: a fali aljzat, a patch panel és a switch portja azonosítható.

A végpontot érdemes terhelés alatt is ellenőrizni, különösen akkor, ha több eszköz, hozzáférési pont vagy PoE-fogyasztó kerül rá. Ha a kapcsolat csak alapteszten jó, de használat közben instabil, ne zárd le a fali aljzatot és ne add át a rendszert további vizsgálat nélkül. A hibás bekötés korai javítása kevesebb bontással jár, mint a későbbi, működő hálózat melletti hibakeresés.
