MPPT töltésvezérlő 30A: telepítési és méretezési útmutató

Egy hétvégi házban vagy kisebb műhelyben gyakran akkor derül ki, hogy rosszul lett méretezve a napelemes rendszer, amikor a vezérlő már hibát jelez, az akkumulátor pedig nem tölt úgy, ahogy kellene. A 30 A-es MPPT töltésvezérlő jó középkategóriás választás lehet, de csak akkor, ha a panelmező feszültsége, az akkumulátor kémiája, a kábelezés és a téli hidegben várható Voc együtt szerepel a tervben.

A magyar kínálatban a 30 A-es készülékek jellemzően 12/24 V automatikus akkufeszültség-érzékeléssel működnek. A gyártói és hazai kereskedői adatlapok alapján 12 V-os rendszeren körülbelül 360–390 W, 24 V-os rendszeren pedig 720–780 W napelem-teljesítmény kapcsolható ehhez a kategóriához, modelltől függően (hazai MPPT 30 A termékadatok).

Miért éppen a 30a-s MPPT töltésvezérlő a leggyakoribb választás

Egy erdei faháznál a világítás, router, riasztó, kamera és néhány kisebb szerszám rendszeres terhelést jelent. A 30 A-es MPPT töltésvezérlő ehhez gyakran megfelelő középút 12 vagy 24 V-os akkumulátorrendszerben, feltéve, hogy a panelmező és az akkumulátor méretezése belefér az adott típus határaiba. A 30 A nem önmagában jelent nagy napelemes kapacitást.

A rövidítés a Maximum Power Point Tracking kifejezést takarja. A vezérlő folyamatosan keresi a panel pillanatnyi munkapontját, majd a rendelkezésre álló energiát az akkumulátor töltéséhez szükséges feszültségre alakítja. Villanyszerelői szemmel az MPPT nyomásszabályozóként működik a napelemkörben: a panel és az akkumulátor eltérő feszültségszintjét összehangolja, így a panel magasabb üzemi feszültsége nem vész el.

Hol illeszkedik jól

A 30 A-es kategória rendszeres, de mérsékelt fogyasztás mellett praktikus. Ide tartozhat egy hétvégi ház, kisebb műhely, távfelügyeleti vagy biztonságtechnikai tartalék rendszer, illetve egy kis üzleti telephely részleges energiaellátása.

A névleges 30 A töltőáram mellett a gyártó által engedélyezett PV-teljesítményt és bemeneti feszültséget is ellenőrizni kell. A magyar webshopokban szereplő készülékeknél a bemeneti tartomány gyakran 5–70 V DC, egyes típusoknál pedig 100 V alatti értékig terjed (30 A-es MPPT műszaki adatok).

A téli méretezésnél a hidegben növekvő Voc különösen veszélyes. A vezérlő maximális PV-feszültségét a legalacsonyabb várható hőmérsékleten számolt panelfeszültséggel kell összevetni, nem a nyári névleges értékkel. LiFePO4 akkumulátornál a töltési hőmérséklet-korlátozást is be kell állítani, ólomakkumulátornál pedig a megfelelő töltési profilt és hőmérséklet-kompenzációt.

Gyakorlati szabály: A 30a-s vezérlőt ne csak a napelem névleges wattértéke alapján válaszd ki. Ellenőrizd a PV-feszültséget, a hidegben várható Voc-ot, az akkumulátorfeszültséget és a kiválasztott akkumulátorkémiához tartozó beállításokat.

MPPT és PWM töltésvezérlők összehasonlítása valós adatokkal

Ha a panel feszültsége 40 V körül van, de az akkumulátor csak 14 V-on töltődik, a PWM vezérlő a különbséget veszteségként kezeli. Az MPPT a panel munkapontját külön szabályozza, majd a rendelkezésre álló energiát az akkumulátor töltési feszültségéhez alakítja. Ezért a két vezérlőt nem azonos bekötési feltételek mellett érdemes összevetni.

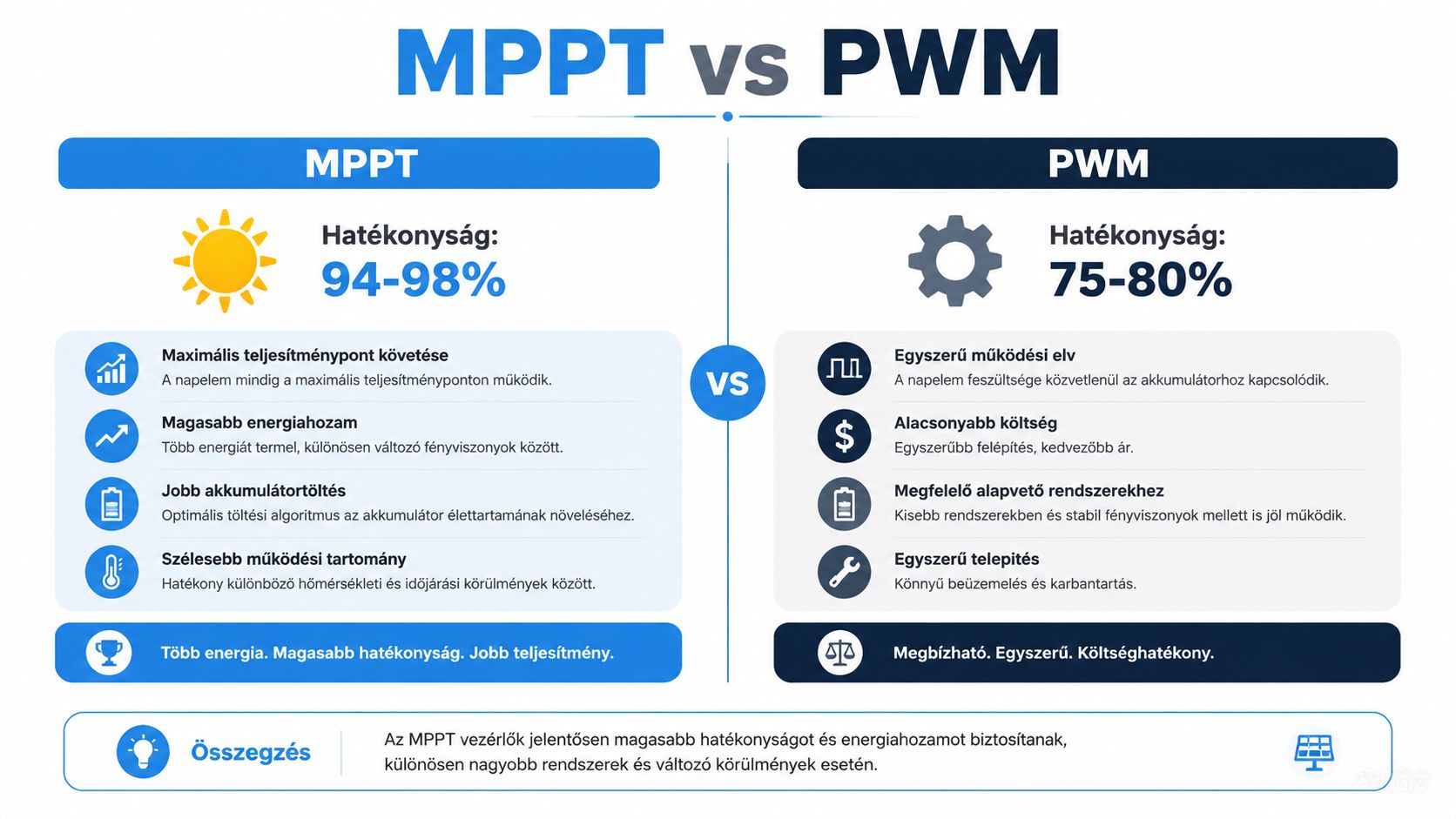

A megadott összehasonlító anyag szerint a tipikus MPPT-hatásfok 94–98%, a PWM-é pedig 75–80% lehet (MPPT és PWM összehasonlító infografika). Ezek tájékoztató értékek. A tényleges eredményt a panel, a hőmérséklet, a kábelveszteség, az akkumulátor állapota és a terhelés együtt határozza meg.

Mikor indokolt az MPPT

A 30 A-es MPPT akkor indokolt, ha a panelmező üzemi feszültsége jóval magasabb az akkumulátor töltési feszültségénél. Hosszabb vezetéknél a magasabb PV-feszültség kisebb napelemoldali áramot jelent azonos teljesítmény mellett, így a vezetékek feszültségesése is könnyebben tartható.

PWM csak rövid kábelezésű, kis 12 V-os rendszernél lehet ésszerű választás, ha a panel feszültsége közel áll az akkumulátoréhoz. Nagyobb panelmezőnél, változó időjárásban vagy eltérő PV-feszültségnél az MPPT több energiát tud hasznosítani, miközben a megfelelő bemeneti határ betartása továbbra is kötelező.

Napelem és akkumulátor méretezése a 30A-s határon belül

Téli reggelen a panelmező üresjárási feszültsége magasabb, mint nyári adatlapértéken. Ez az a méretezési hiba, amely egy 30 A-es MPPT bemenetét túlterhelheti, még akkor is, ha a névleges panelteljesítmény megfelelőnek tűnik.

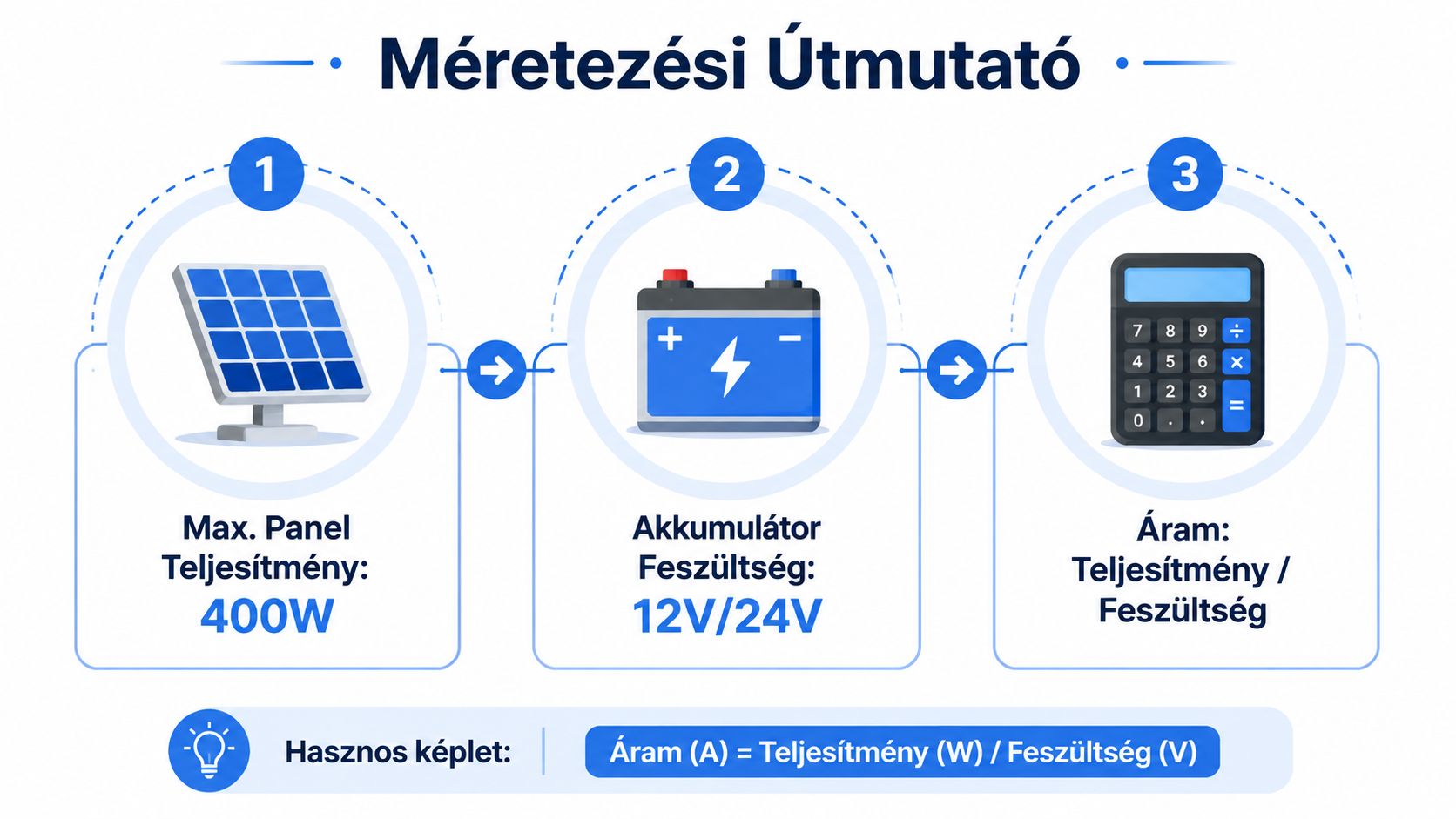

A számítást az akkumulátor névleges feszültségével kezdd. A 30 A-es vezérlőknél 12 V-on gyakran 360–390 W, 24 V-on pedig 720–780 W körüli PV-teljesítmény adódik felső tartományként, de a végső értéket mindig az adott készülék adatlapja határozza meg (30 A-es vezérlők teljesítményhatárai).

A töltőáram felső korlátja miatt a vezérlő nem tud korlátlanul több energiát az akkumulátorba továbbítani. Túl nagy panelmezőnél egyes típusok teljesítményt korlátoznak, más készülékeknél maga a konfiguráció sem engedélyezett. A túlméretezés így hőterhelést, garanciális vitát és biztonsági kockázatot okozhat.

Hideg üzemi Voc-számítás

Írd fel a panelek soros és párhuzamos kapcsolását, majd külön ellenőrizd a munkaponti és az üresjárási feszültséget. A vezérlő bemeneti határa típusonként eltér, ezért ezt a termék adatlapján kell ellenőrizni.

A téli hidegben a Voc növekszik. A nyári adatlapérték önmagában nem elegendő: ha a soros string hidegüzemi feszültsége meghaladja a vezérlő maximális PV-bemenetét, a készülék leoldhat vagy maradandóan károsodhat. A bemeneti feszültséghatárok és Voc-méretezés ellenőrzése ezért a stringkiosztás rögzítése előtt történjen.

1. Írd ki minden panel Voc-értékét és hőmérsékleti együtthatóját.

1. Számítsd ki a sorba kötött panelek hidegüzemi Voc-ját.

1. Vesd össze az eredményt a vezérlő maximális PV-feszültségével.

1. Ellenőrizd a párhuzamos ágak áramát, biztosítóit és a csatlakozódoboz terhelhetőségét.

1. Csak ezután véglegesítsd a stringelést.

Akkumulátor és rendszerfeszültség

A 12 V-os rendszer kisebb hétvégi háznál egyszerűbb lehet, ugyanakkora teljesítményhez azonban nagyobb áramot vezet. Hosszabb nyomvonalnál vagy nagyobb fogyasztónál a 24 V kedvezőbb kiindulópont, ha az inverter, az akkumulátorbank és a DC-fogyasztók is ehhez készülnek.

LiFePO4 akkumulátornál a töltési feszültség- és hőmérséklet-beállításokat a BMS-sel össze kell hangolni. Ólomakkumulátornál a megengedett kisütés és a töltési szakaszok kezelése eltér, ezért nem használható automatikusan ugyanaz a profil.

Az akkumulátorkapacitást a napi fogyasztás, a tartalékigény, a megengedett kisütés és a téli termelés alapján válaszd. A töltésvezérlő a töltést szabályozza, az energiatároló kapacitását nem pótolja.

Helyes bekötési sorrend és kábelezési szabályok

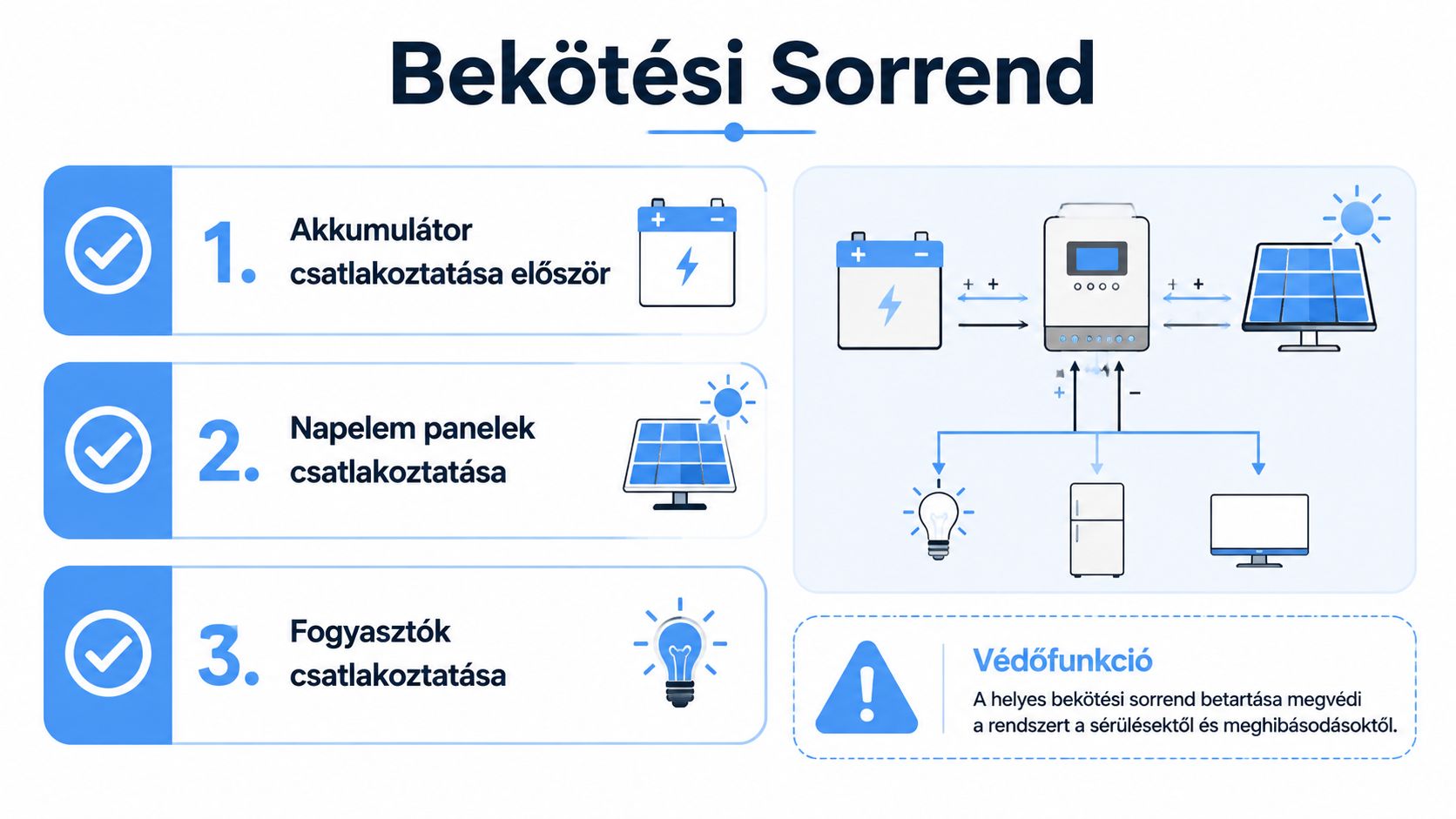

Bekötés lépésenként

1. Áramtalaníts mindent. Takard le a panelágakat, vagy válaszd le őket DC-leválasztóval. Műszerrel ellenőrizd a polaritást és a feszültségmentes állapotot.

1. Akkumulátoroldal. A pozitív vezetőbe, az akkumulátorhoz közel, kerüljön a megfelelő DC-biztosító vagy megszakító. A kábel keresztmetszetét a 30 A-es maximális töltőáram, a nyomvonal hossza, a megengedett feszültségesés és a szerelési mód alapján válaszd ki. A vezérlő akkumulátorcsatlakozása adja a rendszerfeszültség felismeréséhez szükséges referenciaértéket.

1. PV-oldal. A panelmező és a vezérlő közé tervezz DC-leválasztást, szükség szerint stringenkénti biztosítást és megfelelő túlfeszültség-védelmet. A csatlakozók legyenek egymással kompatibilisek, a krimpelést pedig húzópróbával ellenőrizd.

1. Fogyasztók. A LOAD-kimenetre csak olyan áramkör kerüljön, amelyet a készülék erre engedélyez. Invertert vagy nagy indulóáramú fogyasztót általában közvetlenül a biztosított akkumulátor-elosztóról táplálj, ne a kis terheléskimenetről.

Amit a helyszínen ellenőrizni kell

A kábelek ne lógjanak a csatlakozókon, és ne szoruljanak éles lemezélhez. A kültéri kötődoboz védje a kötéseket a víztől és a kondenzációtól. A DC-kapcsolók és biztosítók névleges értéke feleljen meg a PV- és akkumulátoroldali megszakításnak, mert egy AC-ra minősített eszköz nem feltétlenül oltja biztonságosan a DC-ívet.

Szerelési ellenőrzés: A polaritás, a megszakítók állapota, a meghúzási nyomaték és a szigetelés ellenőrzése nélkül ne indítsd el a rendszert.

A földelést, az egyenpotenciálra hozást és a villámvédelmi csatlakozást az épület meglévő rendszeréhez és a vonatkozó előírásokhoz illeszd. A vezérlő kézikönyve nem írhatja felül a helyszíni villamos tervet.

Akkumulátor típusok és intelligens funkciók beállítása

Ha LiFePO4 akkumulátort üzemeltetsz ólom-sav profillal, a vezérlő 14,4 V-ról nem kapcsol le időben, és a BMS folyamatosan cut-off-t jelezhet. A profil kiválasztása ezért a töltési feszültséget, a lekapcsolást és az akkumulátor várható élettartamát is meghatározza.

Ólom-sav rendszerek

Nyitott ólom-sav akkumulátornál a töltési szakaszok és a kiegyenlítés eltérhet az AGM- vagy gélakkumulátorétól. Gélakkumulátornál kerüld a túl magas töltési feszültséget, mert ez a technológia érzékenyebb a hibás beállításra.

Ólom-savas rendszernél a hőmérséklet-kompenzációt is állítsd be. A töltési feszültség a cellahőmérséklettel változik, ezért a hideg telepítőhelyen mért érték más lehet, mint a lakótérben elhelyezett akkumulátornál. Az érzékelőt közvetlenül az akkumulátorhoz rögzítsd, ne a vezérlőház hőmérsékletére hagyatkozz.

LiFePO4 beállítások

LiFePO4 esetén ellenőrizd a programozható töltési feszültségeket, a lekapcsolási logikát, a hőmérsékleti tiltást és a BMS-megszakítás kezelését. A „LiFePO4-kompatibilis” jelölés önmagában nem mutatja meg, hogyan viselkedik a vezérlő BMS-lekapcsoláskor.

Hidegben a töltés csak akkor indulhat, ha az akkumulátor és a BMS engedélyezi. Ha nincs alacsony hőmérsékleti tiltás vagy megfelelő kommunikáció, a vezérlő ismétlődő töltési kísérleteket indíthat.

Bluetooth és Wi-Fi

A Bluetooth- vagy Wi-Fi-felügyelet akkor hasznos, ha ténylegesen ellenőrzöd a töltési feszültséget, az akkumulátor állapotát és a hibakódokat. A hazai kínálatban ilyen funkciós 30 A-es MPPT vezérlők is elérhetők, de a nyilvános leírások nem mindig térnek ki a hidegüzemre vagy a vegyes akkumulátorrendszerekre (LiFePO4- és okosfunkciós 30 A-es kínálat). Felügyelet nélkül az alkalmazás csak újabb párosítási és hibakeresési feladatot jelent.

Tipikus telepítési hibák és azok elkerülése

Egy debreceni faháznál a szerelő a panelt kötötte be először. A vezérlő 0 V-ot érzékelt az akkumulátoroldalon, és nem indult. Az ilyen eseteknél a hibát gyakran nem az MPPT-elv, hanem egy figyelmen kívül hagyott rendszerhatár okozza.

Gyakori hibák a helyszínen

• Túl magas stringfeszültség: Magyar téli hidegben a panelek Voc-értéke megemelkedik, így a sorba kötött modulok túlléphetik a vezérlő PV-határát. A 30 A csak a töltőáramra vonatkozik, nem engedélyez tetszőleges bemeneti feszültséget. Ilyenkor a stringet kell újratervezni, nem a hibakódot törölni.

• Alulméretezett akkumulátorkábel: A hosszú vagy vékony vezeték melegszik, a vezérlő pedig alacsonyabb akkumulátorfeszültséget érzékelhet. Rövidítsd a nyomvonalat, növeld a keresztmetszetet, és biztosítsd a pozitív ágat az akkumulátor közelében.

• Rossz akkumulátorprofil: AGM, gél és LiFePO4 esetén eltérő töltési határok érvényesek. A profil kiválasztása után mérd meg a tényleges feszültségeket, mert a kijelzett technológianév önmagában nem igazolja a helyes működést.

• Inverter a LOAD-kimeneten: Az indulóáram túlterhelheti a vezérlő terheléskimenetét. Az inverter saját, biztosított akkumulátorágat kapjon, ha ezt a gyártói előírás és a rendszerterv megköveteli.

A régi PWM-es rutinokat nem lehet automatikusan átvinni egy magasabb PV-feszültségű MPPT-rendszerre.

Egyszerű ellenőrzési fegyelem

Bekapcsolás előtt két ember ellenőrizze a polaritást, a stringrajzot, a hidegüzemi Voc-számítást és a megszakítók állását. A kijelző vagy az alkalmazás nem helyettesíti a multiméteres mérést. Ha az érték eltér a tervtől, a rendszer maradjon leválasztva a hiba tisztázásáig.

Vásárlási szempontok és telepítési ellenőrző lista

Vásárlás előtt a rendszerterv döntse el a típust, ne az LCD-kijelző vagy a Bluetooth. Ellenőrizd a 12/24 V kompatibilitást, a maximális töltőáramot, a megengedett PV-teljesítményt, a hidegüzemi feszültségtartalékot, az akkumulátorprofilokat, a hőmérséklet-kompenzációt és a terheléskimenet terhelhetőségét. A hidegben megnövekvő Voc miatt a kiválasztott készülék adatlapja és a string számítása együtt ad biztonságos döntést.

LiFePO4-akkumulátornál tisztázd a BMS lekapcsolási feltételeit, a kommunikáció támogatását és azt, hogy a töltőprofil letiltja-e a szükségtelen hőmérséklet-kompenzációt. Ólomakkunál az AGM, gél és folyadékos profil eltérő töltési értékeket igényel. A kijelzett akkumulátortípus helyett a tényleges beállításokat és kapocsfeszültségeket ellenőrizd.

Helyszíni ellenőrző lista

• Adatlap: A PV-feszültség- és teljesítményhatár feleljen meg a tervnek.

• Voc: A string hidegüzemi számítása tartalmazzon megfelelő tartalékot.

• Akkumulátor: Legyen tisztázva a feszültség, a kémia és a BMS működése.

• Védelem: Kerüljön be megfelelő DC-biztosító, leválasztó és szükség esetén túlfeszültség-védelem.

• Kábelezés: Ellenőrizd a keresztmetszetet, a nyomvonalat, a csatlakozásokat és a polaritást.

• Beállítás: Dokumentáld a töltési profilt, a kompenzációt és a lekapcsolási értékeket.

• Próbaüzem: Mérd meg a bemeneti és akkumulátoroldali feszültségeket, majd figyeld a töltést.

A különböző gyártók eszközei akkor illeszthetők össze, ha feszültségszintjük, biztosításuk, kommunikációjuk és akkumulátorprofiljuk kompatibilis. A 30 A-es határ közelében számolj a kábelveszteséggel és a tartós terheléssel is. Nagyobb panelmező, akkumulátorbank vagy terhelés esetén válassz nagyobb vezérlőt, vagy bontsd a rendszert szabályozott ágakra.
