Napelem panel 500W – Teljes körű útmutató

Egy tetőfelújítás előtt álló családi háznál gyakran felmerül a kérdés: érdemes-e a korábbi, kisebb teljesítményű modulok helyett napelem panel 500W kivitelre váltani? A címke alapján egyszerűnek tűnik a döntés, hiszen nagyobb wattérték mellett kevesebb panel is elég lehet. Villamos kivitelezőként azonban nem a névleges teljesítménnyel kezdeném a tervezést, hanem a tetővel, az inverterrel, a hőmérséklettel és a várható üzemi körülményekkel.

A magyar piac mérete jól mutatja, hogy az 500 wattos modulok nem különleges kísérleti termékek. A KSH-adatokat összefoglaló energetikai háttéranyag szerint 2024-ben a napenergia 9,0 milliárd kWh villamos energiát adott, és a megújuló alapú áramtermelés több mint háromnegyedét biztosította. Ugyanez a forrás azt is rögzíti, hogy 2025-re a napelemek termelése az öt évvel korábbi érték 4,5-szeresére nőtt. Az alábbi útmutató azt mutatja meg, mikor jelent valódi előnyt az 500 W, és mikor fontosabb a jobb árnyékkezelés vagy a kisebb modulméret.

Mikor érdemes 500 W-os napelem panelben gondolkodni

Egy tetőfelújítás előtt álló családi háznál a kérdés nem az, hogy jól hangzik-e az 500 W, hanem hogy illeszkedik-e a teljes rendszerhez. Ha a kivitelező körülbelül 4 kW-os, hálózatra kapcsolt rendszert tervez, 350 vagy 400 wattos modulból több darab kellene, 500 wattos panelekből viszont kevesebb is elég lehet. Ez kevesebb rögzítési pontot, egyszerűbb kábelezést és rövidebb szerelési időt jelenthet.

A címkét azonban a tető méretével és az üzemi körülményekkel együtt kell értelmezni. A magyar piacon kapható 500 wattos panelek jellemzően közel 2,0 × 1,13 méteresek, így egy modul nagyjából 2,2 m² felületet foglal. Egyes termékoldalak egyszerűsített tervezéshez 3 m² fedett területtel számolnak, amit a hazai 500 W-os modulpélda is szemléltet.

A tető dönti el, nem a címke

A nagyobb panel mozgatása és pontos elhelyezése nehezebb lehet meredek, tagolt tetőn. Vásárlás előtt ellenőrizni kell a tetőszerkezet teherbírását, a szarufák helyét, a rögzítési kiosztást és a szélterhelési osztályt. Lapos tetőn a méret a sorok közötti árnyékolási távolságot és a ballasztos tartószerkezetet is meghatározza.

Gyakorlati szabály: a magasabb wattérték akkor ad előnyt, ha a panel elfér, a tető elbírja, és az inverter MPPT-bemenete villamosan kompatibilis vele.

Nagy, kevéssé tagolt tetőn, kisvállalati épületen vagy lapostetős projekten az 500 W-os kategória jól kihasználható. Árnyékos, kéményekkel és több tetősíkkal tagolt felületen viszont a részleges árnyék vesztesége fontosabb lehet, mint a panelenkénti névleges teljesítmény. Kis fogyasztású hétvégi háznál sem biztos, hogy a nagyobb modul adja a legegyszerűbb rendszert.

A PV Magazine magyarországi piaci összefoglalója szerint a beépített kapacitás 2025 elejére meghaladta a 7,55 GW-ot, és körülbelül 80%-a 2020 óta épült ki. Az 500 W-os panel akkor éri meg, ha a felület, a szerelési idő, az árnyékviszonyok és az inverter kialakítása együtt indokolja a választást.

STC, NOCT és a valós teljesítmény

Egy forró, derült nyári délben az 500 W-os panel sem feltétlenül 500 wattot termel. Az 500 W névleges érték STC, vagyis szabványos tesztfeltételek mellett érvényes. A modul adatlapján szereplő laboratóriumi környezet 1000 W/m² besugárzást és 25 °C cellahőmérsékletet jelent, ahogy azt az 500 W-os modul adatlapja is rögzíti.

A tetőn a cellák rendszerint ennél melegebbek, ezért a teljesítmény csökken. A tipikus kristályos 500 W-os modulok teljesítmény-hőmérsékleti együtthatója -0,29 és -0,34%/°C között alakul. A cellahőmérséklet 10 °C-os emelkedése körülbelül 2,9 és 3,4% közötti névleges teljesítményvesztést okozhat. A Trina 500 W-os termékadatlapja is megmutatja, miért számít a jó hátszellőzés és a tetősíktól való megfelelő elemelés.

Mit jelent a NOCT

A NOCT közelebb áll a hétköznapi üzemi viszonyokhoz. Az adatlap 800 W/m² besugárzással, 20 °C környezeti hőmérséklettel és 1 m/s széllel számol. Egyes 500 W-os modulok ilyen feltételek mellett körülbelül 408 és 412 W közötti kimenő teljesítményt adnak. A címkén szereplő érték tehát mérési referencia, nem állandó napi teljesítmény.

Magyarországi méretezésnél a névleges DC-teljesítmény mellett a tényleges feszültséget, áramot és hőmérsékletet is vizsgálni kell. A nyári DC-teljesítmény az inverter terhelésére, a hideg téli Voc pedig a maximális bemeneti feszültség biztonságára hat.

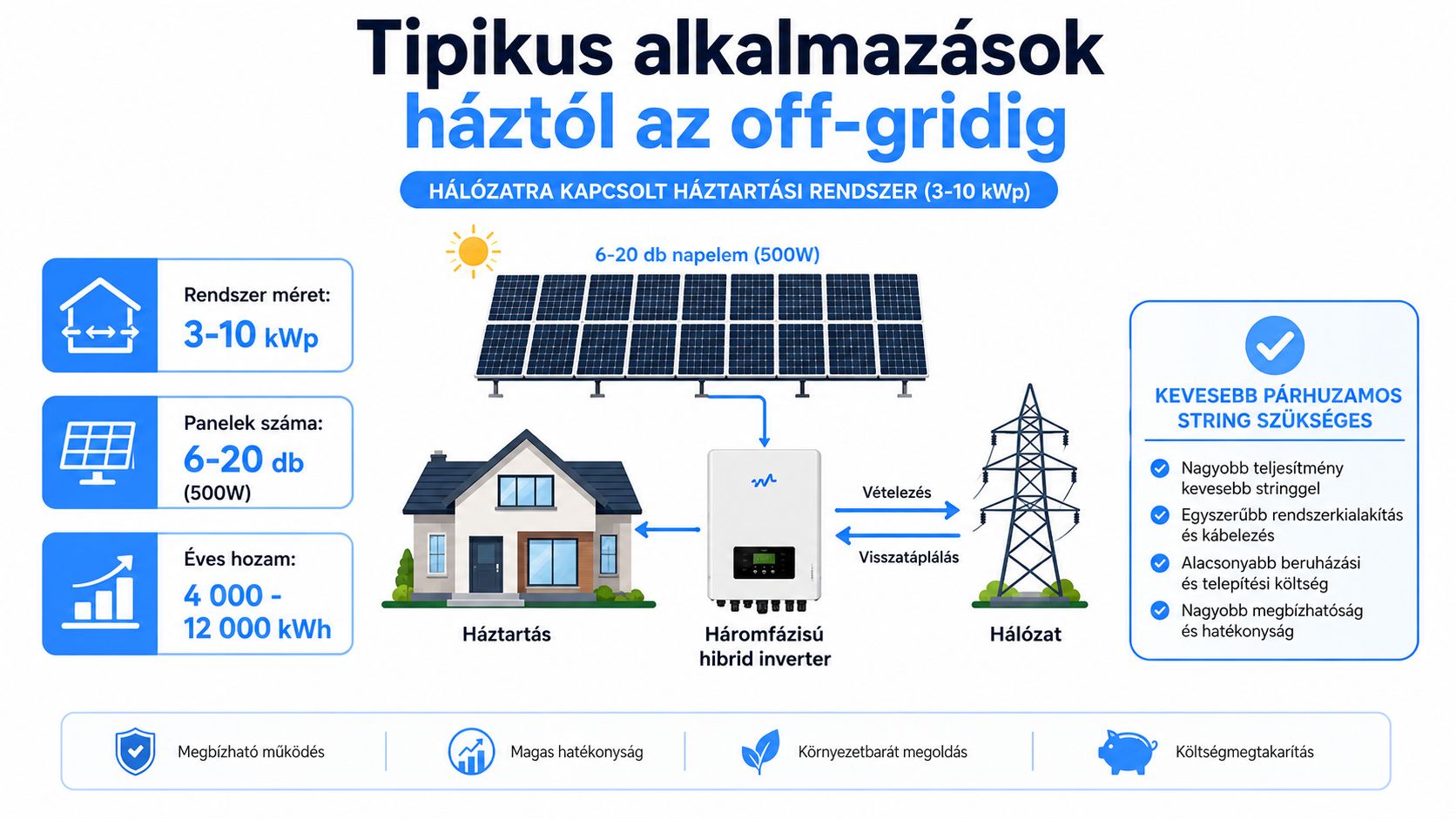

Tipikus alkalmazások háztól az off-gridig

Az 500 W-os modul értékét mindig a rendszer környezete adja. Egy háztartási tetőn a kevesebb panel egyszerűbb mezőt eredményezhet, kis üzemi épületnél pedig a szerelési idő és a kábelhossz csökkenése lehet a fő előny. Off-grid rendszernél viszont a panel feszültsége, az akkumulátorfeszültség és az MPPT-töltésvezérlő illesztése kerül előtérbe.

Három eltérő felhasználási helyzet

Háztartási, hálózatra kapcsolt rendszer. A megoldás tipikusan hibrid vagy hálózati inverterrel készül, és a panelek egy vagy több MPPT-re kerülnek. Az 500 W-os modul itt akkor praktikus, ha a tetőfelület nagy, a fogyasztási profil indokolja a kapacitást, és a panelméret nem akadályozza a kiosztást.

Kis üzemi és KKV-rendszer. Lapos tetőn ballasztos tartószerkezet, háromfázisú string inverter vagy központi inverter is szóba jöhet. A nagyobb modulok csökkenthetik a DC-oldali kábelezés és a rögzítési pontok számát, miközben a kivitelezőnek a sorok közötti távolságot és a karbantarthatóságot is meg kell tartania.

Off-grid telepítés. Tanyai gazdaságnál, hétvégi háznál vagy vízszivattyúnál a panelek akkumulátort és MPPT-töltésvezérlőt táplálnak. Itt a magasabb Voc és az MPP-feszültség-tartomány pontos ellenőrzése nélkül a rendszer nem lesz stabil, még akkor sem, ha a panel névleges teljesítménye megfelelő.

A 500 W-os modulok piaci szerepe egyre inkább a nagyobb, professzionális rendszerek felé tolódik. A Walderkraft 500 W-os N-type és bifaciális modulpéldája jól mutatja, hogy a vásárlásnál már nem elég a wattértéket nézni. A cellatechnológia, a hőviselkedés, a telepítési magasság és az inverter illesztése együtt határozza meg a tényleges eredményt.

Rendszertervezés és inverterválasztás

Egy 500 W-os modul méretezése az adatlap öt alapértékével kezdődik: Pmax, Voc, Isc, Vmp és Imp. A Pmax a névleges teljesítmény, a Voc a nyitott áramköri feszültség, az Isc a rövidzárási áram. A Vmp és az Imp a maximális teljesítményponton mért feszültséget és áramot jelöli.

A stringben sorba kötött panelek feszültsége összeadódik, párhuzamos ágaknál pedig az áram nő. Az inverter kiválasztását ezért a teljes DC-wattérték mellett a feszültség- és áramhatárok összevetésére kell építeni. A megfelelő kiosztás olyan, mint egy jól beállított sebességváltó: a mezőnek az inverter MPPT-tartományában kell működnie, különböző üzemi körülmények között is.

A hideg és a meleg hatása

Hidegben a Voc emelkedik, melegben az MPP-feszültség és a teljesítmény csökken. A tervező a várható téli minimumot és nyári maximumot a modul hőmérsékleti együtthatójával korrigálja. A kiválasztott panel adatlapja ezért pontosabb kiindulópont, mint egy általános internetes kalkulátor.

A bemeneti Voc-Max értékhez biztonsági tartalékot kell hagyni a hidegben kialakuló stringfeszültséghez képest. A teljes hőmérsékleti tartományt a gyártói adatok alapján kell ellenőrizni. Rövid stringnél a feszültség az MPPT stabil működéséhez lehet kevés, túl hosszú stringnél pedig a hidegben mért Voc kerülhet az inverter határa fölé.

Kábelek és védelem

Párhuzamos ágaknál az Isc összeadódik. A biztosítékot és a kapcsolóberendezést ezért a rövidzárási áram, a párhuzamos ágak száma és a vonatkozó villamos előírások alapján kell méretezni. Azonos panelteljesítmény mellett is eltérhet a védelem, ha változik a stringkiosztás.

A solar kábel keresztmetszetét a nyomvonal hossza, a megengedett feszültségesés, a környezeti hőmérséklet és a fektetés módja határozza meg. A 4 vagy 6 mm²-es kábel és az MC4-kompatibilis csatlakozó gyakori kiindulópont, de a végleges méretet nem lehet pusztán a panel wattértékéből levezetni. A DC-leválasztás, a túlfeszültség-védelem és a dokumentált bekötés együtt adja a biztonságos kialakítás alapját.

Hozambecslés két magyarországi példán

A hozambecslést nem a panel címkéjénél kell lezárni. Először meghatározzuk a telepített teljesítményt, majd helyi besugárzási adatsorral, tájolással, dőlésszöggel, árnyékolással és rendszer-veszteségekkel korrigálunk. A névleges érték és a NOCT szerinti üzemi viszony közötti eltérést külön kell kezelni, nem szabad ugyanazt a szorzót minden helyzetre alkalmazni.

Budapesti, négy paneles példa

Négy darab 500 W-os modul névlegesen 2 kWp mezőt alkot. Ha a helyszínre 1100 és 1200 kWh/kWp közötti fajlagos hozammal számolunk, akkor a tájolás és árnyékolás korrekciója előtt a becslés 2200 és 2400 kWh közötti éves termelés. A forrásként használt magyarországi hozam- és méretezési háttéranyag szerint a fogyasztási profil és a helyi tetőadottság a gazdaságosság meghatározó része.

A NOCT-alapú teljesítménycsökkenést itt nem úgy kell értelmezni, mintha a teljes éves termelést egyszerűen egyetlen nyári pillanatértékkel kellene megszorozni. A csökkenés a meleg üzemi időszakban jelentkezik, a teljes éves becslésben pedig a besugárzási adatsor, az inverter és a kábelezés veszteségei együtt jelennek meg.

Dunántúli, tizenkét paneles off-grid példa

Tizenkét 500 W-os panel névleges mezője 6 kWp. Ugyanazzal a 1100 és 1200 kWh/kWp közötti fajlagos hozam-tartománnyal számolva a korrekciók előtti éves termelés 6600 és 7200 kWh közé esik. Off-grid rendszernél ez önmagában nem elég információ, mert az akkumulátor töltési vesztesége, a téli tartalékigény és a fogyasztás időzítése legalább ilyen fontos.

A háztartási példában a villanyszámla-megtakarítást csak akkor lehet pénzben megadni, ha a fogyasztás és az elszámolási mód ismert. A megadott 40 Ft/kWh egységárral számolva a teljes becsült termelés elméleti értéke 88 000 és 96 000 Ft közötti, de ez nem azonos a tényleges megtakarítással, mert a háztartás nem feltétlenül használja fel az összes energiát közvetlenül.

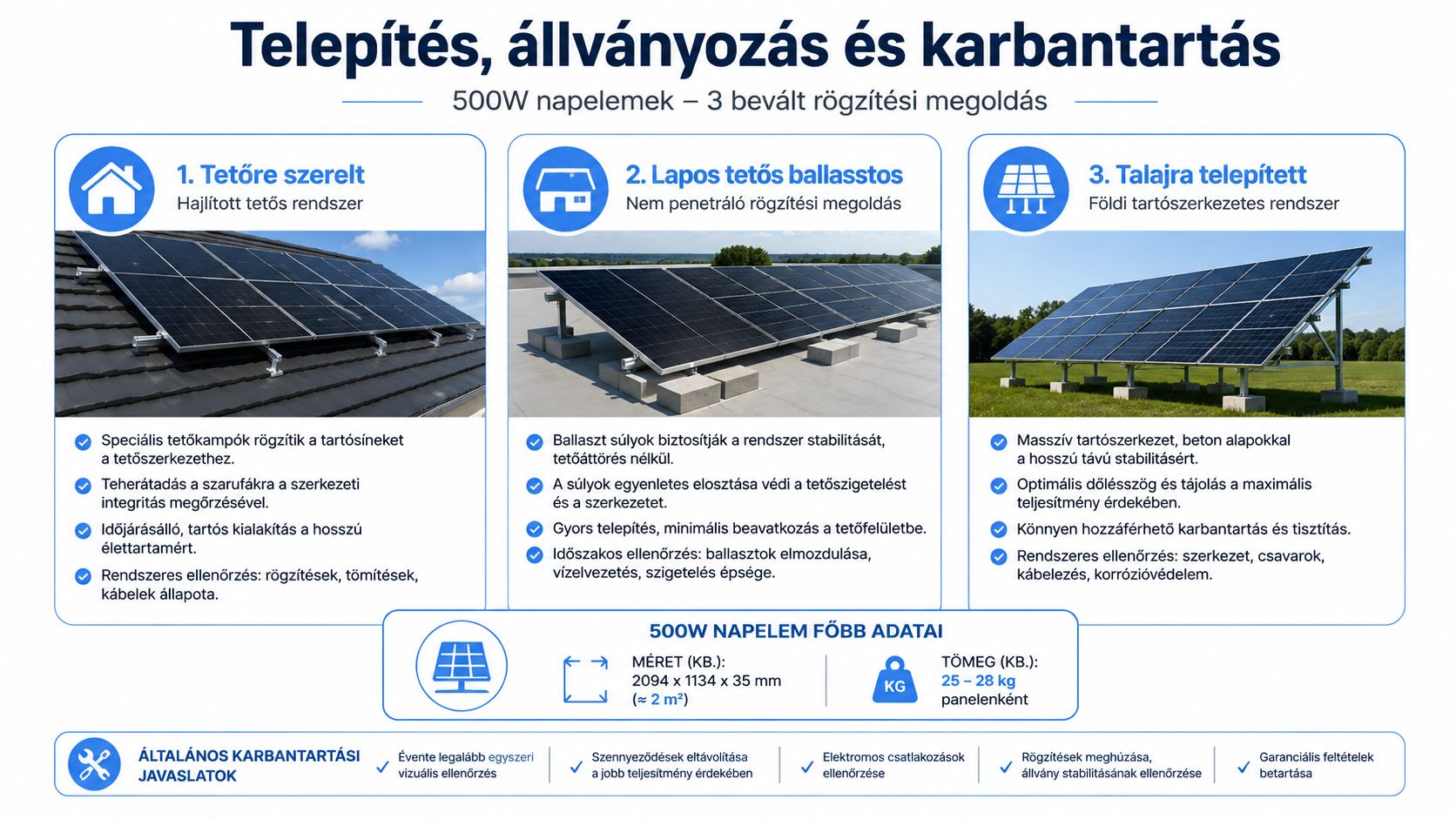

Telepítés, állványozás és karbantartás

Egy 500 W-os modulnál a tetőfelület, a tömeg és a kezelhetőség együtt határozza meg a telepítés módját. A magyar kínálatban közel 2 m²-es, körülbelül 25 és 28 kg közötti panelek is megjelennek. Ezért a szállítást, a tetőre emelést, a sínrendszer méretezését és a munkabiztonságot már a helyszíni felméréskor ellenőrizni kell.

Három tartószerkezeti megoldás

Tetőre szerelt rendszer. A rögzítőkampókat a teherhordó szerkezethez kell igazítani, nem csupán a cserepek kiosztásához. A sínek, kampók és bilincsek terhelhetőségét a panel gyártói rögzítési zónáival együtt kell ellenőrizni.

Lapos tetős, ballasztos rendszer. A súlyelosztást és a szél felhajtóerejét a födém teherbírásával, a vízszigeteléssel és a tető rétegrendjével együtt kell vizsgálni. A ballaszt mennyisége ezért nem növelhető tetszőlegesen.

Talajra telepített állvány. Itt az alapozás, a korrózióállóság, valamint a kerítés vagy más mechanikai védelem is feladat lehet. A panelek jobban szellőznek, de a növényzet és a tereptárgyak árnyéka később megváltoztathatja a hozamot.

A tartószerkezeti számítás a helyszín szél- és hóterheit, a tető állapotát és a rögzítési pontokat veszi figyelembe. A 0,75 és 1,25 kN/m² közötti terhelési tartományt a műszaki tervvel és a helyi adottságokkal együtt kell értelmezni, nem általános helyettesítő számként.

DC-védelem és éves ellenőrzés

A DC-oldalon szükség lehet II. osztályú túlfeszültség-levezetőre, DC-leválasztó kapcsolóra, megfelelő földelésre és dokumentált érintésvédelmi kialakításra. A védelmi rendszer az invertertől, a stringek számától, az épület villámvédelmétől és a vonatkozó előírásoktól függ.

Évente ellenőrizni kell a panelek felületét, a csatlakozókat és az inverter naplóit. A lágy vizes tisztítás, a csatlakozók hőkamerás vizsgálata és az árnyékoló növényzet visszavágása dokumentált karbantartási feladat legyen. A termelési adatok folyamatos figyelése korábban jelzi az eltéréseket, mint az alkalomszerű szemrevételezés.

Gyakori hibák és tévhitek

Az 500 W-os rendszer hibái többnyire nem a panel wattértékéből erednek. A kivitelező gyakran a tető árnyékát, a hideg stringfeszültséget vagy az inverter bemeneti tartományát ellenőrzi túl későn. A nagyobb modul nagyobb felelősséget is jelent a helyes kiosztásért.

A tanúsítások sem helyettesítik a helyszíni tervezést. Az IEC 61215 a modulok teljesítmény- és tartóssági vizsgálataihoz kapcsolódó szabvány, az IEC 61730 pedig a biztonsági követelményekhez kötődik. A rendszer villamos kialakítását az alkalmazandó MSZ HD 60364 követelményeivel és a gyártói dokumentációval összhangban kell ellenőrizni.

A délkeleti vagy délnyugati tető nem használhatatlan, és a téli hó sem jelenti automatikusan azt, hogy a panel tartósan kiesik a termelésből. A helyes válasz mindig a konkrét tájolás, dőlésszög, árnyékolás, hóterhelés és hozzáférhetőség vizsgálatából születik.

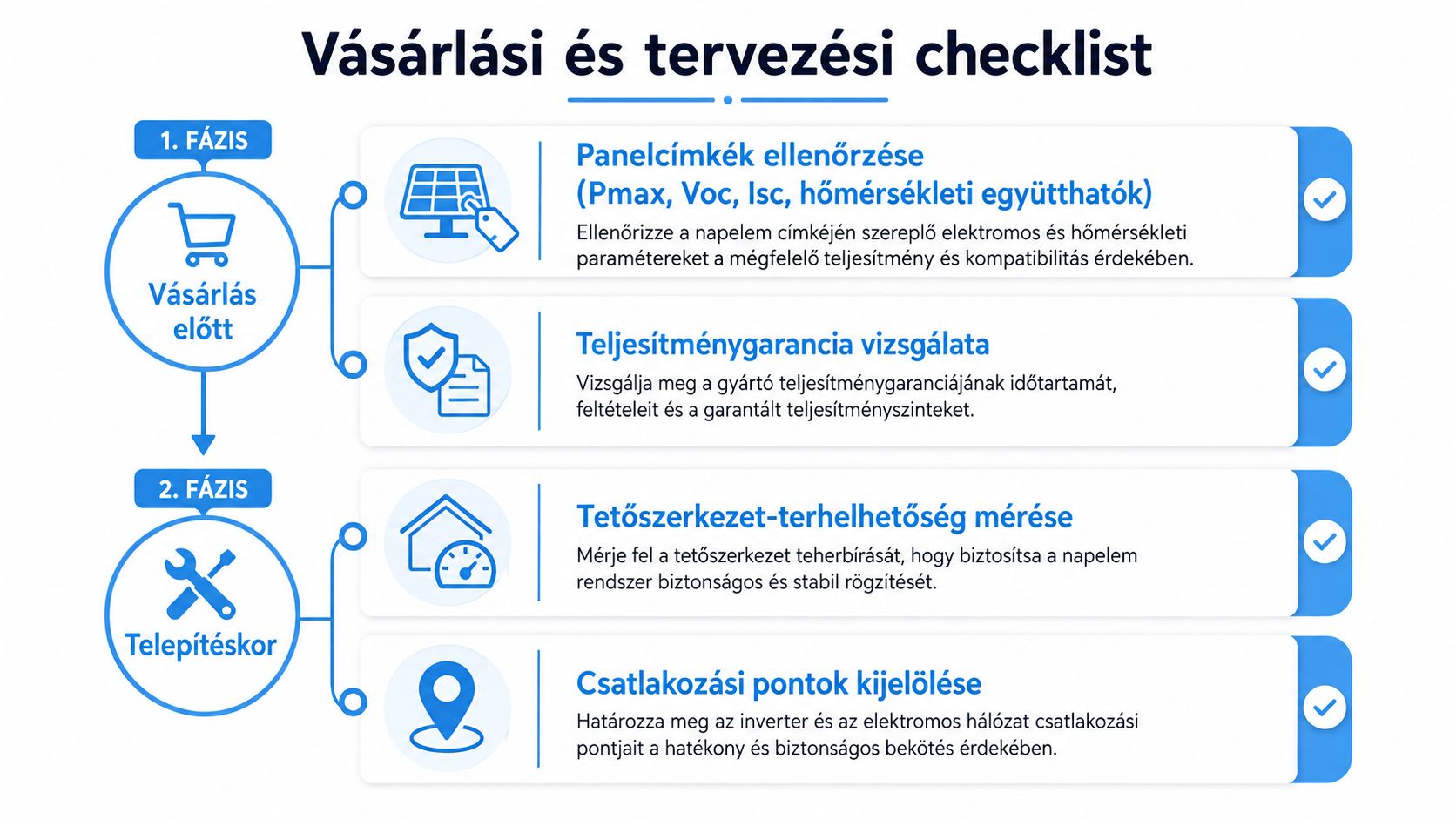

Vásárlási és tervezési checklist

A vásárlás előtt ne a webshop címében szereplő wattértéket hasonlítsd össze. Nyisd meg a gyártói adatlapot, és írd ki a Pmax, Voc, Isc, Vmp, Imp értékeket, valamint a teljesítmény hőmérsékleti együtthatóját. Ha ezek az adatok hiányoznak, a panelt nem lehet felelősen inverterhez és stringhez rendelni.

Vásárlás előtt

• Adatlap: ellenőrizd a Pmax, Voc, Isc, Vmp, Imp és hőmérsékleti együttható értékeit.

• Fizikai méret: mérd fel a tető hasznos területét, a szarufák helyét, a karbantartási sávokat és a panel mozgatási útvonalát.

• Technológia: az N-type, TOPCon, HJT vagy bifaciális kivitel csak megfelelő telepítési környezetben adhat többletet. A bifaciális működéshez visszaverődő fény és megfelelő panelmagasság kell.

• Garancia és tanúsítás: keresd az IEC 61215 és IEC 61730 szerinti dokumentációt, majd külön ellenőrizd a termék- és teljesítménygarancia feltételeit.

• Hozammodell: használd a helyi besugárzási adatokat, a tető tájolását, a dőlésszöget és az árnyékolási veszteséget.

Telepítéskor

1. Inverter illesztése: ellenőrizd az MPPT indulási és üzemi tartományát, a maximális Voc-ot, a bemeneti áramot és a stringek számát.

1. Stringterv: számítsd ki a soros feszültséget hidegben, majd ellenőrizd a meleg üzemi MPP-tartományt.

1. DC-védelem: jelöld ki a leválasztó kapcsolót, a túlfeszültség-levezetőt, a földelési pontokat és az esetleges stringbiztosítékokat.

1. Kábelezés: válassz a nyomvonalhoz és az áramhoz illeszkedő solar kábelt, rögzítsd mechanikailag, és használj kompatibilis csatlakozókat.

1. Tartószerkezet: igazold a tető, a sínrendszer, a kampók és a ballaszt szél- és hóterhelésre való alkalmasságát.

1. Átadás: készíts mérési jegyzőkönyvet, fényképes dokumentációt, stringrajzot és inverterbeállítási mentést.

A döntés három ponton dől el: elfér-e a panel, illeszkedik-e az inverterhez, és a várható üzemi hozam megfelel-e a fogyasztási profilnak. Ha ezeket a kérdéseket a vásárlás előtt megválaszolod, az 500 W nem egyszerű marketingcímke lesz, hanem jól indokolt rendszertervezési választás.
