Nyomtatott áramkör javítás: Lépésről lépésre útmutató

Amikor egy beléptetőrendszer, vezérlőszekrény vagy biztonságtechnikai központi egység leáll, a hibás NYÁK gyorsan üzleti problémává válik. A berendezés nem működik, a tartalék panel beszerzése bizonytalan lehet, közben pedig el kell dönteni, hogy nyomtatott áramkör javítás vagy teljes csere jelenti-e a kisebb kockázatot. A jó döntéshez nem elég látni egy megégett alkatrészt. Ismerni kell a hiba okát, a panel állapotát, az állásidő következményét és az alkatrész-utánpótlást is.

A Nyomtatott Áramkör Javítás Iparági Kontextusa

Egy leállt ipari vagy biztonságtechnikai berendezésnél a műhely döntése gyakran üzleti kérdéssel kezdődik: javítható-e a panel olyan költséggel és határidővel, amely mellett nem ésszerűbb a csere. Egy régebbi automatika-vezérlőlap jól dokumentált, hozzáférhetők a kapcsolási rajzok és beszerezhetők a kritikus alkatrészek. Egy újabb panelnél viszont egy hiányzó vezérlő vagy BGA-tok miatt a javítás kockázatosabb lehet. A panel kora önmagában nem döntő. A hibatípus, a javíthatóság és a kieső üzem értéke együtt adja meg a gazdasági választ.

A magyar ipari és műszerész gyakorlatban a NYÁK-javítás önálló, nagy pontosságot igénylő rework-feladat. A beavatkozás túlmutathat a hibás alkatrész cseréjén: része lehet fóliamintázat-javítás, kivezetéses elemek és chipek pótlása, valamint áramköri módosítások, ahogy az ipari elektronikai javítás szolgáltatási gyakorlatában is megjelenik.

A polyimid alapú lapok bizonyos esetekben több javítási ciklust viselnek el, ami értéket adhat egy nehezen pótolható berendezésnél. A sürgős ipari munkáknál jellemzően 48–72 órás javítási vállalási idő jelenik meg, a szállításon felül, az Auter ipari elektronikai szolgáltatási tájékoztatója szerint. Ezért a javítás gazdaságosságát a technikai siker mellett az állásidő és a pótlás bizonytalansága határozza meg.

Hibadiagnosztika és Biztonságtechnikai Alapok

A javítás első szabálya, hogy a panelt nem kapcsoljuk be újra és újra csak azért, hogy „hátha most elindul”. A hibás tápegység, zárlatos kondenzátor vagy túlmelegedő vezérlő minden újabb bekapcsolással további károsodást okozhat. Ipari és biztonságtechnikai berendezésnél a munkát leválasztással, dokumentálással és ESD-védelemmel kell kezdeni.

A panel állapotának rögzítése

Mielőtt bármit kiforrasztanánk, készítsünk fényképet a panel mindkét oldaláról. Jegyezzük fel a gyártói azonosítót, a revíziót, a csatlakozók helyzetét és a hibajelenséget. A „nem indul” önmagában kevés információ. Fontosabb kérdés, hogy volt-e füst, időszakos leállás, kommunikációs hiba, biztosítékkiolvadás vagy külső túlfeszültség.

Ezután jön a feszültségmentes vizuális ellenőrzés. Keresni kell:

• Égési nyomokat, elszíneződött tokokat és megolvadt műanyag részeket.

• Repedt forrasztásokat, felvált padeket és sérült vezetősávokat.

• Korróziót vagy szennyeződést a csatlakozóknál és a nagy impedanciájú áramköri részeken.

• Mechanikai sérülést, különösen rögzítőfuratok, csatlakozók és nehéz alkatrészek környezetében.

A nagyítás nem helyettesíti a mérést, de segít meghatározni, hol érdemes folytatni. Egy megégett ellenállás például csak következmény lehet. Ha az okot, például a zárlatos félvezetőt, nem azonosítjuk, az új alkatrész is azonnal meghibásodik.

Mérés terhelés nélkül

A multiméterrel először a tápágak közötti ellenállást és a nyilvánvaló zárlatokat vizsgáljuk. Folytonosságvizsgálattal ellenőrizhető, hogy a vezetősáv, az átvezetés és a forrasztási pont valóban összekapcsolódik-e. A mérőcsúcsot nem szabad erővel a padhez nyomni, mert egy már felvált rézfelület további sérülést szenvedhet.

Jelkövetésnél a tápellátás útját kell követni a bemenettől a szabályozókig, majd az érintett vezérlő- és kimeneti fokozatokig. A mérés során dokumentáljuk a pontokat és az értékeket. Ez különösen hasznos olyan javításnál, amelyet később újra kell ellenőrizni vagy át kell adni egy másik technikusnak.

A kapkodó kiforrasztás gyakran eltünteti azt a bizonyítékot, amely a hiba okához vezetne.

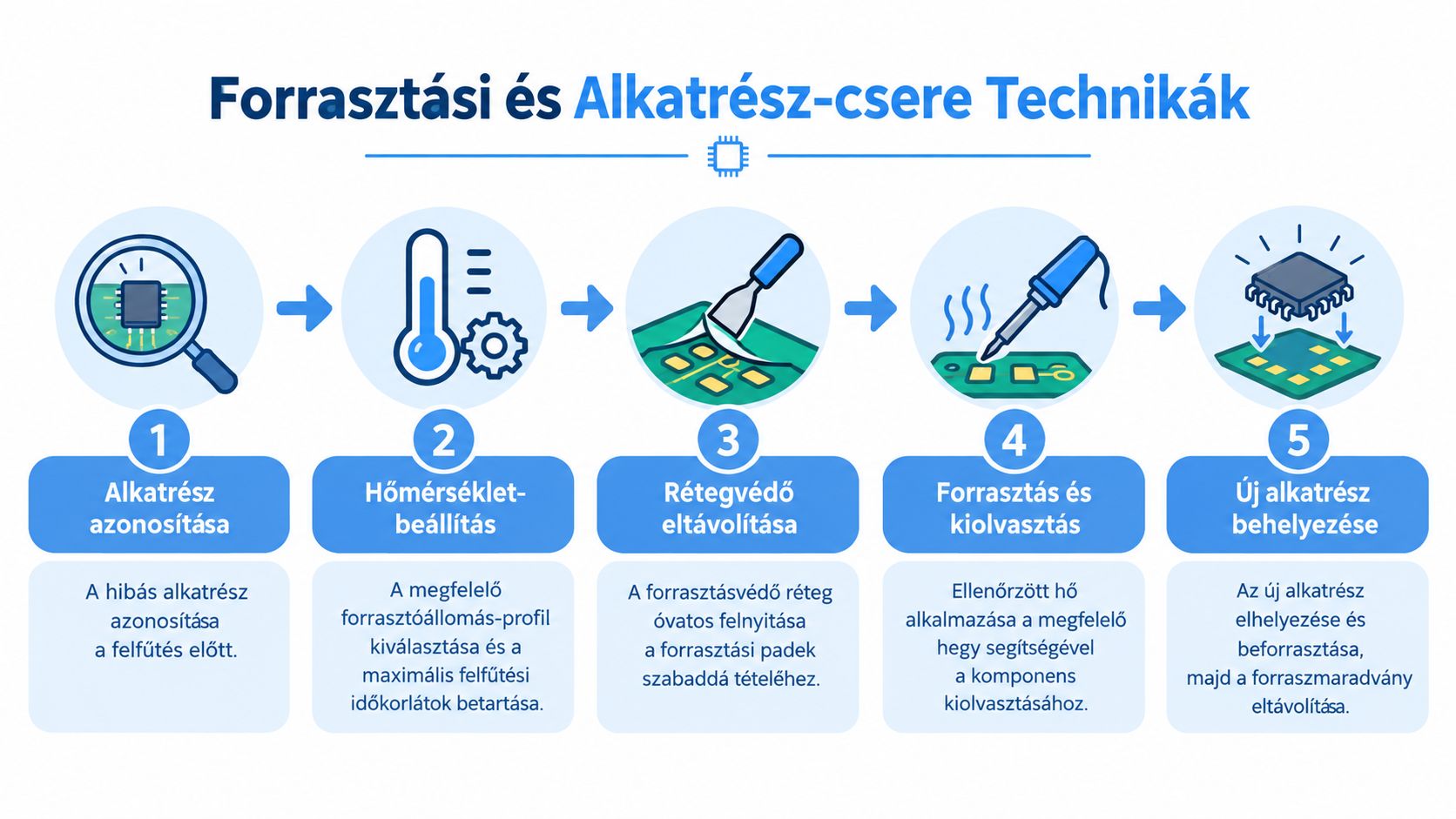

Forrasztási és Alkatrész-csere Technikák

A rework minőségét nem az határozza meg, hogy sikerült-e levenni a hibás alkatrészt. A jó beavatkozás úgy állítja helyre az áramkört, hogy közben nem sérül a pad, a furat, a forrasztómaszk vagy a szomszédos komponens. Ehhez szabályozható forrasztóállomás, megfelelő hegy, csipesz, fluxus, forrasztószalag és mikroszkóp szükséges.

Hőkezelés és előkészítés

Az alkatrészt először azonosítani kell a kapcsolási rajz, a paneljelölés vagy a beültetési dokumentáció alapján. A helyettesítő elemnek nem elég méretben egyeznie. Meg kell egyeznie a fontos elektromos paramétereknek, a tokozásnak, a polaritásnak és a hőterhelhetőségnek is.

A melegítést mindig a lehető legkisebb célterületre irányítsuk. Hőlégállomásnál a légáram ne fújja el a környező chipalkatrészeket, forrasztópákánál pedig a hegy legyen tiszta és megfelelő méretű. A túl hosszú melegítés felválaszthatja a padet, meglazíthatja a furatgalvanizálást, vagy hőkárosodást okozhat a panel túloldalán.

A szomszédos alkatrészeket hővédő fóliával vagy megfelelő árnyékolással óvjuk. Ez különösen fontos sűrűn beültetett vezérlőlapokon, ahol egy elmozdult kondenzátor vagy sérült csatlakozó új hibát hozhat létre.

Chipalkatrészek és kivezetéses IC-k

A chipellenállások és kondenzátorok eltávolításánál előbb adagoljunk kevés fluxust, majd egyenletesen melegítsük a két forrasztási pontot. A csipesszel csak akkor emeljük ki az alkatrészt, amikor a forrasz már megolvadt. Feszítés helyett kontrollált emelést használjunk, mert a pad könnyen felszakadhat.

Kivezetéses IC-nél a lábak egyenkénti erőltetése rossz módszer. A forraszanyag eltávolítása után mikroszkóp alatt ellenőrizzük, hogy nem maradt-e összekötés a szomszédos lábak között. A vezetősáv-javításnál vékony áthidaló vezeték vagy megfelelő rézfólia alkalmazható, de az áramköri és mechanikai terhelést is figyelembe kell venni.

A csere után a fluxusmaradványokat az adott anyaghoz megfelelő tisztítószerrel távolítsuk el. A panelt ne adjuk vissza pusztán azért, mert bekapcsolt és működőképesnek tűnik. A panelellenőrzési és javítási gyakorlat szerint az optikai mikroszkópos vizsgálatnak a folyamat lezáró lépései között kell szerepelnie.

A mikroszkóp alatt ellenőrizzük a chipalkatrészek, a kivezetőlábas IC-k és a furatszerelt elemek forrasztási minőségét. Nagy értékű elektronikánál szükség lehet a szomszédos komponensek hővédelmének utólagos ellenőrzésére, a túloldali alkatrészek vizsgálatára, illetve összetettebb validálásra is, például Dye&Pry, keresztcsiszolati analízis vagy SEM segítségével.

A Magyarországi Javítási Szektor Történelmi Hátterei

A hazai elektronikai javítás nem új keletű műhelytevékenység. A mai NYÁK-javító szervizek olyan szakmai kultúrára építenek, amelyben a készülékek karbantartása, a modulok cseréje és a hibás egységek helyreállítása régóta szervezett szolgáltatásnak számít.

A GELKA 1960-ban jött létre kormányzati döntés alapján, és a hatvanas, valamint hetvenes években a feladatkörébe tartozó javító szolgáltatások több mint négyötödét ellátta. A vállalat fénykorában, a nyolcvanas évek elején 8 ezer főt foglalkoztatott, amint azt a NYÁK-munkára felkészítő történeti és szakmai összefoglaló is bemutatja.

Mit jelent ez a mai műhely számára

A történeti háttérből nem az következik, hogy a régi szervizmodell változatlanul működik. Inkább az látszik, hogy Magyarországon a javítás mindig is kapcsolódott a szervezett alkatrészellátáshoz, a szakemberképzéshez és az országos ügyfélkiszolgáláshoz. A mai technikus már mikroszkóppal, mérőműszerekkel, hőprofilokkal és dokumentált rework-folyamatokkal dolgozik, de ugyanazt az alapcélt követi: a használható berendezést ne kelljen automatikusan selejtezni.

A modern szervizek beültetett lapokon végeznek alkatrészcserét, vezetősáv-javítást és panelátmunkálást. Ennek különösen akkor van értelme, ha gyártási módosítás, minőségi eltérés vagy mechanikai sérülés miatt a teljes csere nehezen beszerezhető, aránytalanul költséges vagy túl hosszú kiesést okozna.

Javítás vagy Csere Gazdaságossági Döntési Keret

A javítás és a csere közötti döntést nem célszerű kizárólag az ajánlati ár alapján meghozni. Egy biztonságtechnikai központi egységnél a kieső szolgáltatás, a helyszíni kiszállás, a konfiguráció visszaállítása és az új panel kompatibilitása ugyanúgy számít, mint maga az alkatrész vagy a szervizdíj.

Gyors döntési mátrix

A döntést mindig a hiba feltárása után érdemes véglegesíteni. Ha a panelen csak egy hibás tápegységi alkatrész és egy javítható vezetősáv található, a javítás általában ésszerű irány. Ha a hőkárosodás több réteget érint, a csatlakozók is megolvadtak, és nincs dokumentáció, a csere lehet üzembiztosabb.

Az állásidő ára

A sürgősségi javításnál a hazai szolgáltatók 48–72 órás vállalási időt és akár 20% felárat is feltüntetnek az elektronikai javítási szolgáltatások között. Ezeket az adatokat nem önmagukban kell értelmezni. A felár lehet gazdaságos, ha egy biztonságtechnikai rendszer kiesése miatt a helyszíni működés, a termelés vagy a bejutásvezérlés nem biztosítható.

Beszerzési kérdés: ne azt kérdezzük először, hogy mennyibe kerül a panel javítása, hanem azt, hogy mennyibe kerül a berendezés kiesése a javítás vagy a csere teljes átfutása alatt.

A műszaki beszerző számára hasznos, ha a szerviztől nem csak árat kér, hanem diagnosztikai összefoglalót is. Ebben szerepeljen a talált hiba, a cserélendő alkatrész, a várható kockázat, a tesztelés módja és az, hogy milyen esetben javasolja a szolgáltató a javítás leállítását.

Gyakorlati Tippek és Beszerzési Források

A javítás gazdaságossága már az előkészítésnél javítható. Válasszuk külön a hibás és működő paneleket, jelöljük a kiszerelt alkatrészek helyét, és őrizzük meg a hibás elemeket a dokumentációhoz. Szennyezett panelen előbb rögzítsük a hiba nyomait, csak utána tisztítsuk.

Eszközök, amelyek tényleg számítanak

• Mérőműszer: a multiméterrel ellenőrizhető a folytonosság, a zárlatgyanú és a tápegységi ágak állapota.

• Mikroszkóp: láthatóvá teszi a finom forrasztási hibákat, a felvált padeket és a lábak közötti hidakat.

• Szabályozható forrasztóállomás: a hőátadás szabályozása mérsékli a pad- és furatsérülés kockázatát.

• Paneltisztító folyadék: fluxus és szennyeződés eltávolítására használható, az anyagkompatibilitás ellenőrzése után.

• Hővédő anyag és csipeszek: óvják a környező alkatrészeket, és biztonságosabbá teszik a kis komponensek kezelését.

Alkatrészrendeléskor ellenőrizzük a tokozást, a feszültség- és áramértékeket, a polaritást, a hőmérsékleti tartományt, valamint a gyártó által engedélyezett helyettesítőket. Biztonságtechnikai panelnél a hasonló típusjelzés nem bizonyítja a tényleges kompatibilitást.

A beszállítói folyamat legalább olyan fontos, mint a forrasztás. A kontrollált bevizsgálás, a dokumentált javítás és a javítás utáni minősítés csökkenti az ismételt meghibásodás kockázatát. A szolgáltató kiválasztásakor kérjünk hibafeltárási összefoglalót, tesztelési jegyzőkönyvet és egyértelmű feltételeket arra az esetre, ha a javítás már nem indokolt. Az Oktatási Hivatal statisztikai oldalán található adatok elektronikai javítási döntések alátámasztására nem használhatók.

Záró Gondolatok A Javítás Jövője Magyarországon

Egy javítható NYÁK nem csupán egy megmentett alkatrészt jelent. A javítás megőrzi a már beépített rendszert, csökkenti a teljes egység cseréjének szükségességét, és lehetővé teszi, hogy a műszaki csapat a beszerzés helyett gyorsabban visszatérjen az üzemeltetéshez. Ez különösen fontos olyan hazai KKV-knál és intézményeknél, ahol a tartalék modulok száma korlátozott.

A szakmai gyakorlat közben változik. A műszeres hibakeresés, a BGA- és vezetősáv-javítás, valamint a mikroszkópos ellenőrzés egyre fontosabb része annak, hogy egy panel ne váljon automatikusan hulladékká. A javíthatóságot azonban nem szabad pusztán környezetvédelmi jelszóként kezelni. A beszerzési döntésben ugyanúgy meg kell jelennie az állásidőnek, a kompatibilitásnak, a dokumentálhatóságnak és a javítás utáni tesztnek.

A hazai kommunikációban egyre nagyobb figyelem jut a javítóműhelyekre, a közösségi szervizközpontokra és a tartós, javítható termékek választására. A Környezetvédelmi Szolgáltatók és Gyártók Szövetségének összefoglalója is azt a szakmai irányt erősíti, amely az e-hulladék csökkentését és a felelősebb műszaki megoldásokat kapcsolja össze.

A jó javítás üzemi értéket teremt

A nyomtatott áramkör javítás akkor működik jól, ha a technikus nem csak a forrasztási pontot látja, hanem a teljes üzemeltetési helyzetet. A cél nem egy rövid ideig működő panel előállítása, hanem egy dokumentáltan ellenőrzött, visszaépíthető és megfelelően tesztelt egység létrehozása.

A jövőben azok a műhelyek és beszerzők kerülnek előnybe, akik a javítási döntést már a termék életciklusának elején figyelembe veszik. A javítható kialakítás, az elérhető alkatrész, a hozzáférhető mérési pont és a pontos szervizdokumentáció együtt adja azt a hátteret, amely mellett a javítás műszakilag és gazdaságilag is védhető.
