Koax kábel digitális adáshoz

Egy családi házban a kép időnként kockásodik, a hang elnémul, majd a beltéri egység újra csatornát keres. A tulajdonos gyakran azonnal a televíziót vagy a szolgáltatót hibáztatja, pedig a probléma lehet a tetőantenna, egy rosszul szerelt csatlakozó, egy elosztó vagy a falban futó koax kábel is. Digitális vételnél a jelút egyetlen gyenge pontja is elég ahhoz, hogy a kép ne fokozatosan romoljon, hanem egyszerűen szétesen.

A megfelelő koax kábel digitális adáshoz ezért nem önmagában kiválasztott termék. A kábel impedanciája, árnyékolása, csillapítása és csatlakozása csak akkor értelmezhető helyesen, ha az antenna, az LNB, a kábelhálózati végpont, az elosztók és a tuner együtt alkotják a vizsgált rendszert.

A digitális adás koax kábelének szerepe

Egy DVB-T2 hibakeresésnél a szerelő először nem a kábelt cseréli ki találomra. Megnézi a tetőantennát, majd megméri a jelet az antenna közelében és a nappaliban, közvetlenül a beltéri egység előtt. Ha az első mérési ponton stabil a vétel, a másodiknál viszont már jelentősen romlik, akkor a vizsgálat a koaxiális szakaszra, az elosztásra vagy a csatlakozásokra szűkül.

A jel útja a forrástól a tunerig

A koaxiális kábel rádiófrekvenciás jelet szállít. Földfelszíni vételnél a jel az antennából érkezik, műholdas rendszernél az LNB továbbítja, kábeltévénél pedig a szolgáltatói fejállomás és az épületen belüli hálózat felől jut el a végpontig. A kábel közben elosztókon, fali aljzatokon, toldásokon és csatlakozókon haladhat át.

A digitális moduláció miatt a tuner nem egyszerűen „erősebb vagy gyengébb képet” kap. A vevőnek megfelelő minőségű, zavaroktól és túlzott visszaverődésektől mentes vivőre van szüksége. Ha a jelminőség egy határ alá esik, a hibajavítás már nem tud minden sérült adatot helyreállítani, ezért jelenik meg a kockásodás vagy a teljes kiesés.

Gyakorlati szabály: a koax nem passzív hosszabbítóként működik. A teljes jelút veszteségét és zavarvédelmét együtt kell megtervezni.

Két feladat egyetlen kábelben

A koaxiális szerkezet középső vezetőből, szigetelőanyagból és árnyékolásból áll. A belső ér vezeti a hasznos rádiófrekvenciás jelet, az árnyékolás pedig visszavezetőként és elektromágneses védelemként is dolgozik. A külső vezetőnek nemcsak a környezetből érkező zavarokat kell távol tartania, hanem azt is meg kell akadályoznia, hogy a rendszer saját jelei sugározzanak ki.

Ezért számít a kábel árnyékolása olyan helyeken, ahol tápegységek, LED-meghajtók, routerek, motorok vagy más nagyfrekvenciás eszközök működnek. A kábel lehet vastag, mégsem lesz jó választás, ha nem 75 ohmos, rosszul záródik a csatlakozója, vagy az árnyékolása megsérül a szerelés során.

A magyar digitális televíziózás fejlődése is ezt a rendszerszemléletet támasztja alá. Az Antenna Hungária az első DVB-T próbaadást 1999. július 9-én indította Budapesten MPEG-2 formátumban, Kabhegyen pedig 2002-ben nyílt meg az első vidéki DVB-T helyszín. A kereskedelmi MinDig TV szolgáltatás 2008 decemberében indult MPEG-4 alapon, két multiplexszel, miközben a háztartási vételhez továbbra is szükség maradt megfelelő antennára, beltéri koaxiális kapcsolatra és árnyékolt kábelezésre. A történeti áttekintést a magyar televíziós előfizetési piacról szóló Nielsen-anyag is bemutatja.

A későbbi döntések, például az RG6 vagy RG11 használata, a kettős vagy négyszeres árnyékolás, az F-csatlakozó és a kábelvezetés módja csak akkor lesz szakmailag megalapozott, ha előbb tisztázott a forrás, a frekvenciasáv, a végpont és a teljes elosztási út.

Az impedancia, az árnyékolás és a csillapítás alapjai

A digitális televíziós koax kiválasztásánál három tulajdonságot kell először ellenőrizni: impedancia, árnyékolás és csillapítás. Ezek nem egymást helyettesítő jellemzők. Egy kiválóan árnyékolt, de rossz impedanciájú kábel ugyanúgy problémát okozhat, mint egy 75 ohmos, de túl nagy veszteségű vezeték.

Miért 75 ohm az alap

A DVB-T, DVB-C és DVB-S rendszerek vételi lánca jellemzően 75 ohmos környezetre épül. Ez a kábel, az aljzat, az elosztó, az antennaeszköz és a tuner közötti illesztést jelenti. A digitális S/PDIF összeköttetés szintén 75 ohmos karakterisztikus impedanciát igényel, ahogy azt a digitális koaxiális kábel műszaki leírása is rögzíti.

A karakterisztikus impedancia nem azonos a vezeték egyszerű elektromos ellenállásával. A kábel geometriai felépítése, a belső ér, a dielektrikum és az árnyékolás egymáshoz viszonyított elrendezése alakítja. Ha egy 50 ohmos rádiófrekvenciás patch kábelt vagy nem megfelelő analóg RCA vezetéket illesztünk a digitális láncba, a jel egy része visszaverődhet. Ez állóhullámokat és időzítési hibákat okozhat, különösen digitális audio esetén.

A csatlakozók lezárása ugyanilyen fontos. Egy laza, részben érintkező árnyékolás vagy lezáratlan aljzat reflexiót és kiszámíthatatlan jelromlást eredményezhet.

Mit jelent az árnyékolási osztály

Az árnyékolás megakadályozza, hogy külső elektromágneses tér jusson a hasznos jelre. Az egyszerű fonat alapvédelmet ad, a fólia és a fonat kombinációja jobb lefedettséget biztosít, a három- vagy négyszeres árnyékolás pedig nagyobb zavartartalékot ad nehéz környezetben.

A koax kábel kiválasztásáról szóló magyar szakmai útmutató szerint földfelszíni és műholdas vételnél a legalább Dualshield kivitel elegendő lehet, kábeltévés hálózatnál pedig inkább Trishield vagy Quadshield RG6 ajánlott. Ez nem azt jelenti, hogy minden lakáshoz négyszeresen árnyékolt kábel kell. Rövid, tiszta beltéri szakaszon a túlméretezés költséget és nehezebb szerelést jelenthet, miközben nem old meg antenna- vagy tunerhibát.

A csillapítás a távolsággal nő

A csillapítás azt mutatja meg, mennyi jelszint vesz el a kábelben. Mértékegysége a decibel, a gyártói adatlapok pedig rendszerint meghatározott hosszra és frekvenciára adják meg. A magasabb frekvenciák általában jobban terhelik a kábelt, ezért egy vezeték földi UHF-vételben és műholdas középfrekvencián eltérő veszteséget mutat.

A csillapítás olyan, mint egy hosszú, enyhén szűkülő vízcső. Rövid szakaszon alig érzékelhető a hatás, de több elágazás és hosszabb út után már kevés tartalék marad a végponton. A kábel vastagsága önmagában nem elégséges döntési szempont, mert a gyártási minőség, a mag anyaga, a dielektrikum és az árnyékolás kialakítása is számít.

RG-típusok és a megfelelő koax kiválasztása

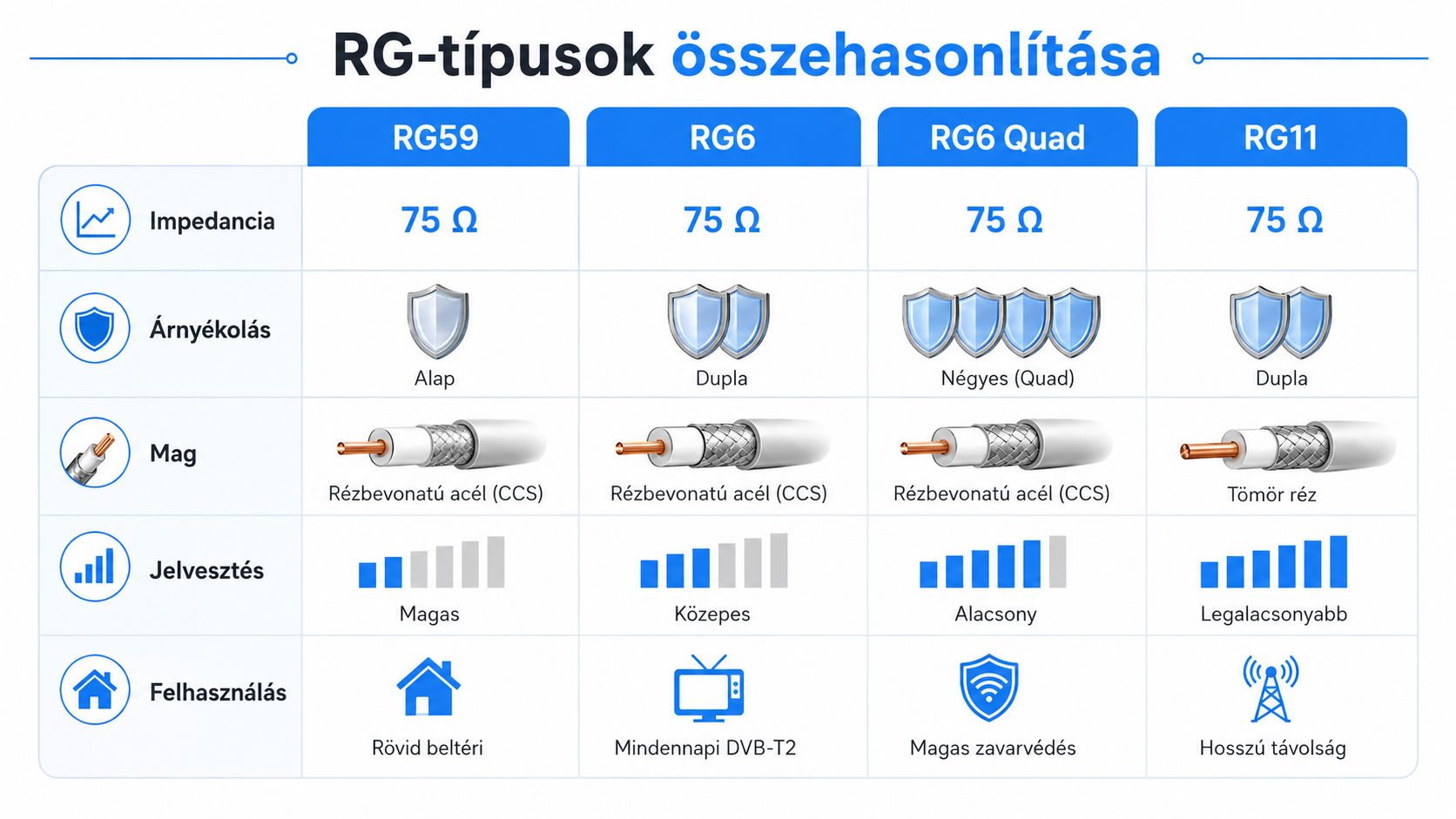

Az RG59, RG6, RG6 Quad és RG11 nem egymás egyszerű „jobb” vagy „rosszabb” változatai. Mindegyiknek más a helye a rendszerben, és a döntést a frekvencia, a szakasz hossza, a környezeti zavar, a kültéri kitettség, valamint a csatlakozási lehetőség határozza meg.

RG59 rövid szakaszokra

Az RG59 gyakran régebbi kamerarendszerekben, rövid beltéri összeköttetésekben és meglévő falhálózatokban marad meg. Rövid, zavarszegény szakaszon használható, de nagyobb frekvencián és hosszabb nyomvonalon általában kevésbé kedvező a csillapítása és a mechanikai, illetve árnyékolási tartaléka.

DVB-T2 vagy műholdas vételnél ezért nem ez az első választás, különösen akkor, ha az antenna és a tuner között hosszabb út, elosztó vagy több fali aljzat is található. A már beépített RG59 esetén érdemes mérni, nem automatikusan cserélni.

RG6 az általános megoldás

Az RG6 kezelhető átmérőjű, széles körben elérhető és sokféle F-csatlakozóval, fali aljzattal, elosztóval használható. Emiatt vált gyakori választássá lakáson belüli DVB-T, DVB-C és műholdas szakaszokon. A CCS, vagyis rézzel bevont acélmagos változat költségtakarékos lehet, de a tápfeszültséget is továbbító szakaszokon, például LNB-ellátásnál, a konkrét gyártói adatlapot és a DC-átvezetést ellenőrizni kell.

A tömör rézmagos kábel jobb választás lehet olyan rendszerben, ahol a vezeték egyenáramú táplálást is továbbít, vagy a szerelő nagyobb mechanikai és elektromos tartalékot szeretne. Ez nem jelenti azt, hogy minden beltéri leágazáshoz tömör rézmag szükséges.

RG6 Quad és RG11

A Quad-shield kivitel több árnyékolási réteggel dolgozik. Erős rádiófrekvenciás zavarforrások, sűrű épületgépészeti környezet vagy több végpontot kiszolgáló kábeltévé-hálózat esetén indokoltabb lehet, mint az alap RG6.

Az RG11 nagyobb és merevebb kábel. Hosszabb kültéri szakaszokon vagy épületek közötti összeköttetésnél a kisebb fajlagos veszteség előnyt adhat, de a nagyobb hajlítási sugár, a nehezebb rögzítés és az eltérő F-csatlakozó miatt nem praktikus rövid nappali bekötésére.

A megfelelő kábel az, amelyik a teljes nyomvonalhoz illeszkedik, nem az, amelyiknek a legnagyobb az átmérője.

Koax kábelek DVB-T, SAT, DVB-C és IPTV rendszerekhez

A jelátviteli mód meghatározza, hol dolgozik a koax, milyen frekvenciatartományt kell kezelnie, és mennyi veszteségi tartalékra van szükség. A „digitális” jelző önmagában nem választ ki kábelt. A DVB-T, a műholdas vétel, a DVB-C és az IPTV fizikailag eltérő hálózati helyzeteket jelent.

Földfelszíni vétel

DVB-T vagy DVB-T2 esetén az antenna és a tuner közötti kábelút minősége mellett az antenna helyzete döntő. Ha az antenna rossz irányba néz, a nagyobb árnyékolású kábel nem fogja pótolni a hiányzó hasznos jelet. Hosszabb tető- és padlásszakasznál az UV-álló köpeny, a vízzáró csatlakozás és az elosztók vesztesége kerül előtérbe.

A hazai tájékoztatók szerint a Mindig TV vételéhez antenna, megfelelő DVB-T vagy DVB-T2 beltéri egység, tuner és csatlakozók egyaránt szükségesek. Egy beltéri egység választásáról szóló útmutató jelenleg 13 ingyenesen fogható digitális csatornát említ. A csatornák elérhetősége tehát nem kizárólag a koax minőségén múlik.

Műholdas és kábeltévés rendszerek

DVB-S vagy DVB-S2 esetén az LNB-től érkező jel mellett a tápfeszültség és vezérlőjelek is a koaxon haladnak. A csatlakozónak ezért nemcsak RF-szempontból kell megfelelőnek lennie, hanem biztos DC-átvezetést is kell adnia. Kültéren az UV-álló köpeny és a víz elleni védelem nem választható extra.

DVB-C hálózatnál az épületen belüli elosztás a meghatározó. A szolgáltatói végpont és a modem vagy televízió között több aljzat, splitter és toldás is szerepelhet, ezért a jó árnyékolás és a gondos szerelés fontosabb, mint egy rövid, önálló patch kábelnél.

IPTV és helyi koaxhálózat

IPTV-nél a szolgáltatás jellemzően Ethernet-hálózaton érkezik. A koax csak akkor marad a rendszerben, ha meglévő kábelezést speciális adapterrel használnak, például MoCA-jellegű helyi összeköttetésre, vagy a hozzáférési ponton még televíziós RF-jel is rendelkezésre áll. Ilyenkor az adapterek kompatibilitása és a teljes koaxhálózat topológiája fontosabb, mint a kábel címkéje.

Csatlakozók, kábelhossz és szerelési gyakorlat

A koaxhálózat legtöbb hibája nem a kábel közepén, hanem a végpontokon jelenik meg. Egy rosszul felcsavart F-csatlakozó, kilógó árnyékolófonat vagy nedves kültéri kötés nagyobb gondot okozhat, mint maga a vezeték.

Az F-csatlakozó főként műholdas, kábeltévés és antennás berendezéseknél használatos. Az IEC-csatlakozó gyakori a televíziók és fali aljzatok antenna bemenetén. A csatlakozó típusát mindig a készülék és az aljzat határozza meg, az átalakító pedig csak akkor elfogadható, ha mechanikailag stabil és 75 ohmos jelútban marad.

Szerelési sorrend

1. Kábel előkészítése: a köpenyt körben, sérülés nélkül kell eltávolítani. Az árnyékoló fólia és fonat nem érhet a belső érhez.

1. Csatlakozó kiválasztása: a dugó mérete illeszkedjen a kábel átmérőjéhez. A kompressziós csatlakozó kültéren stabilabb és tömíthetőbb lehet, a krimpelés megfelelő szerszámot és pontos méretet igényel, a csavaros megoldás pedig könnyen szerelhető, de gyakrabban lazulhat meg.

1. Mechanikai ellenőrzés: a kábel ne a csatlakozón lógjon. A falnál és az antennánál legyen tehermentesítés, kültéren pedig vízmentesítés.

1. Elosztás felülvizsgálata: minden splitter és toldás veszteséget, valamint újabb hibalehetőséget jelent. A felesleges elágazásokat el kell hagyni, a nem használt kimeneteket pedig megfelelő lezárással kell kezelni.

A kábelhosszt nem önkényes maximummal érdemes megadni. A megengedhető út attól függ, mekkora jel érkezik a forrásból, milyen frekvencián dolgozik a rendszer, mekkora a kábel csillapítása, és mennyi veszteséget okoznak az elosztók. Hosszabb, 30 méter feletti nyomvonalnál már célszerű számolni és mérni, nem pusztán tapasztalati alapon választani.

A hajlítási sugarat a gyártói adatlap szerint kell betartani. A megtört kábel megváltoztatja a belső geometriát, ami reflexiót és helyi impedanciahibát okozhat. Fali átvezetésnél használjunk védőcsövet vagy átvezetőelemet, kültéri szakaszon pedig alakítsunk ki lefelé vezetett csepphurkot, hogy a víz ne a csatlakozó felé folyjon.

Az antennaárbóc, a kültéri fémszerkezet és a kábel árnyékolása csak a vonatkozó villámvédelmi és érintésvédelmi előírások szerint köthető földelési pontra. Ezt a munkát nem helyettesíti egy véletlenszerűen felszerelt földelővezeték.

Mikor nem a koax kábel okozza a hibát

A kockásodó kép láttán sokan azonnal kábelt vásárolnak. Ez gyakran rossz sorrend. A koax cseréje nem javítja meg az elfordult antennát, a túlvezérelt erősítőt, a hibás multiswitch-portot vagy a nem megfelelő szabványú tunert.

A hibakeresés mérési pontokkal kezdődik

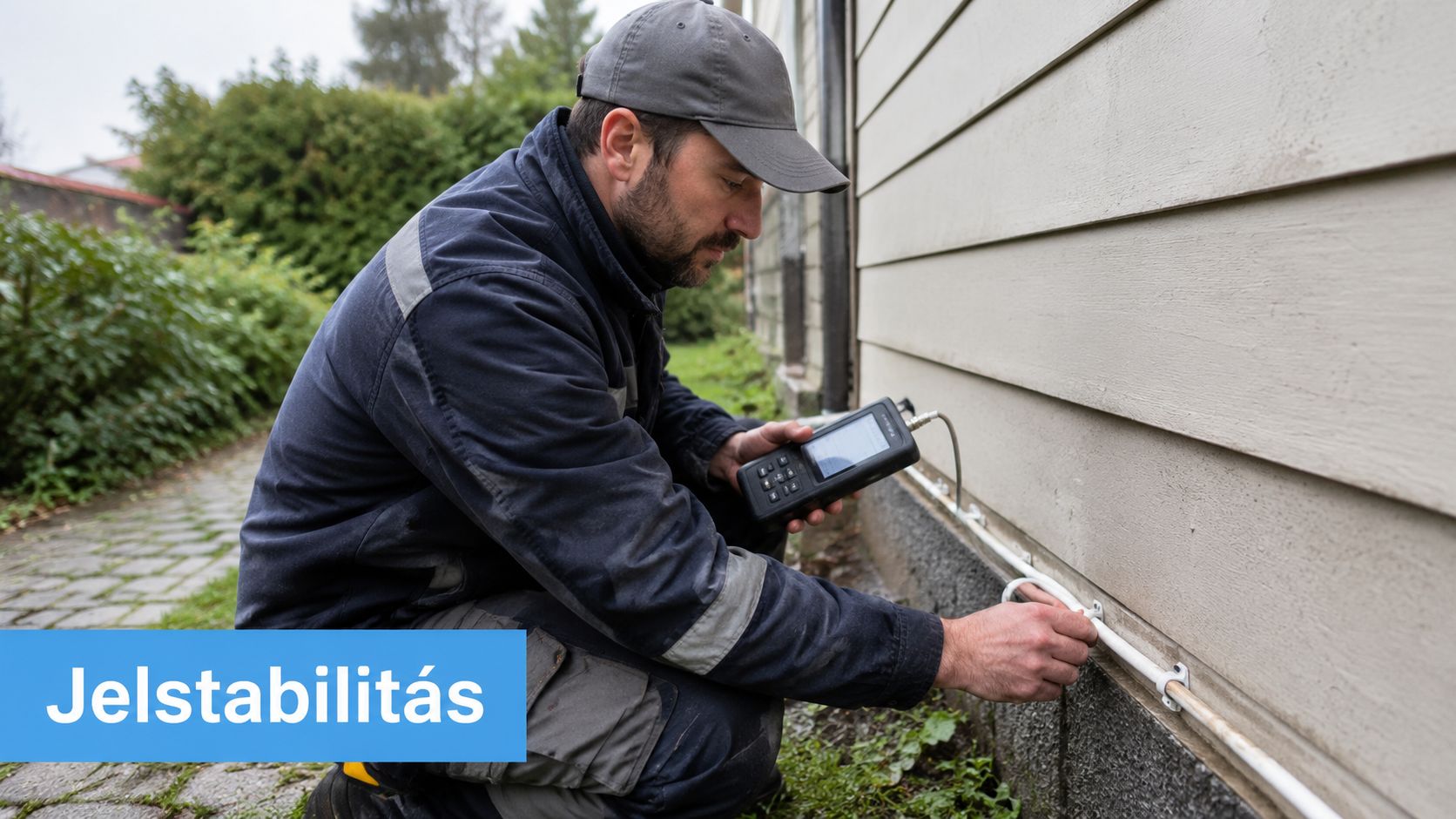

A szerelő mérje meg a jelszintet és a jelminőséget az antenna vagy az LNB közelében, majd ugyanazt a jelet a beltéri egység bemenetén. DVB-T rendszernél a MER és a jelszint együtt informatívabb, mint a televízió egyszerű százalékos kijelzése. Műholdas vételnél az LNB-nél meg kell vizsgálni a tápfeszültséget, a polarizációváltás működését és a multiswitch megfelelő portját.

A kábel előtti és utáni mérés elkülöníti a forrásoldali és a jelúti hibát. Ha már az antenna mellett gyenge vagy zajos a vétel, a beltéri kábel cseréje nem lesz megoldás.

Gyakori másodlagos hibák

• Antennairány és mechanika: a meglazult rögzítés, az akadály vagy a rossz beállítás közvetlenül rontja a vételt.

• Erősítő és tápegység: a túl nagy erősítés túlvezérelheti a tunert, a hibás tápegység pedig zavart vihet a rendszerbe.

• Környezeti zavar: router, switch, LED-es tápegység vagy motoros berendezés közelsége időszakos interferenciát okozhat.

• Földelési és túlfeszültségi problémák: kültéri rendszereknél a védelem hiánya a készülékeket és a jelutat is veszélyezteti.

• Tuner-kompatibilitás: a megfelelő antenna és kábel mellett is kieshetnek csatornák, ha a beltéri egység nem kezeli a szükséges szabványt.

A hibakeresés közben érdemes ideiglenesen közvetlen kábelszakasszal, elosztó nélkül tesztelni a végpontot. Ha így stabilizálódik a vétel, az elosztási lánc egyik eleme lesz a következő vizsgálati pont. Ha nem, a forrás, az antenna, az erősítő vagy a tuner felé kell tovább keresni.

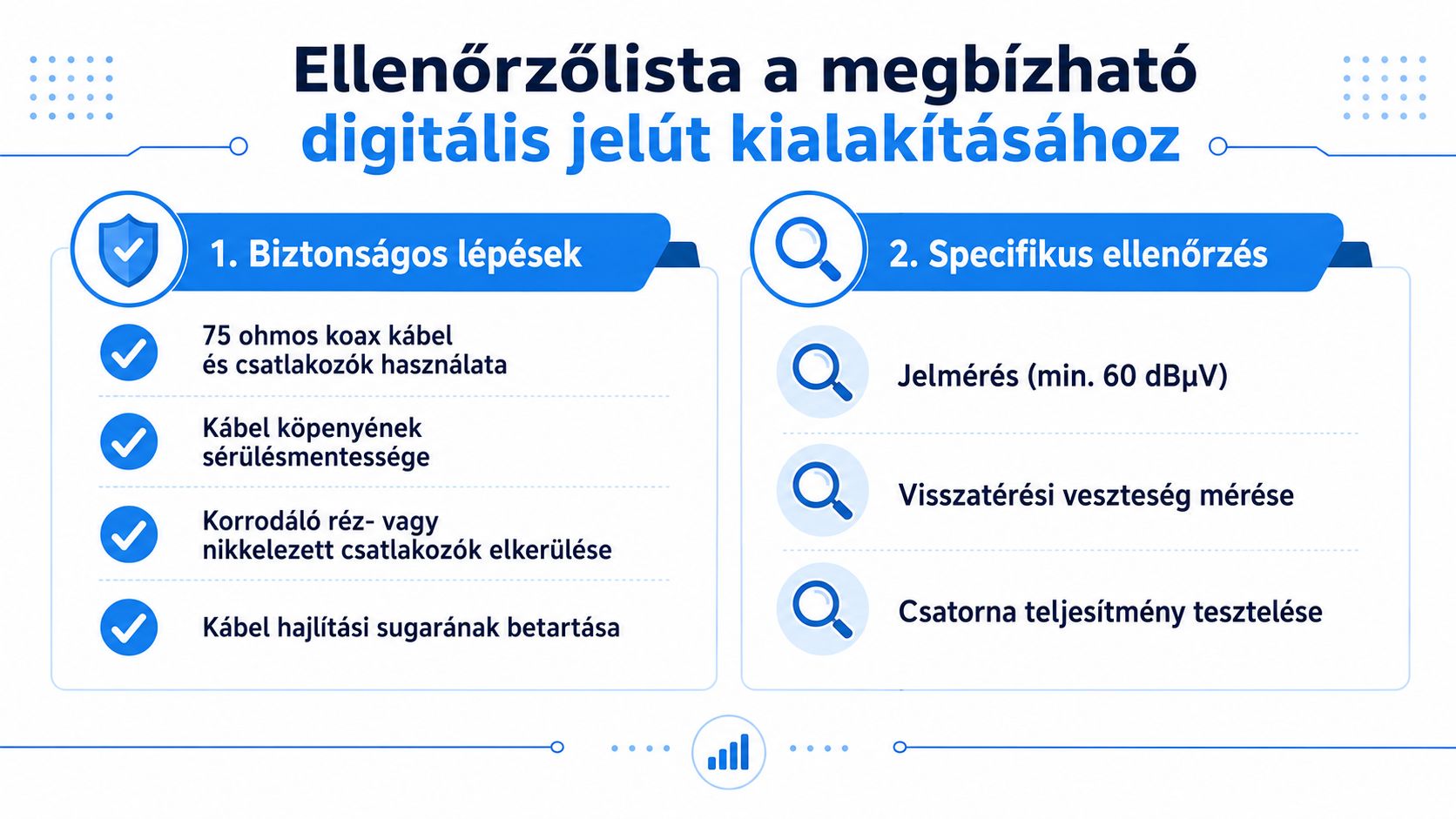

Ellenőrzőlista a megbízható digitális jelút kialakításához

A jó jelút ellenőrzése két szinten történik. Az első szintet egy gyakorlott szerelő alapvető mérőműszerek és gondos szemrevételezés mellett elvégezheti. A második szint már olyan helyzeteket érint, ahol a kábelcsere helyett a teljes rendszer számítása és mérése szükséges.

Biztonságos lépések

• 75 ohmos kábel: ellenőrizd a kábel és a csatlakozók névleges impedanciáját.

• Sértetlen köpeny: ne használj megtört, felvágott, megkeményedett vagy nedvesedett kábelt.

• Megfelelő csatlakozó: az F- vagy IEC-csatlakozó legyen méretben illeszkedő, stabil és korróziómentes.

• Rövid, rendezett nyomvonal: kerüld a felesleges toldást, szoros hurkot és erősáramú vezetékek közvetlen közelségét.

• Előzetes jelmérés: a forrásnál és a végponton is mérd meg a jelszintet és a jelminőséget.

Specifikus ellenőrzés

• Hosszú kábelút: 30 méter feletti szakasznál számold össze a kábel, az elosztók és az aljzatok veszteségét.

• Műholdas rendszer: ellenőrizd az LNB tápellátását, a DC-átvezetést, a multiswitch-portot és a kültéri kötés vízzárását.

• Zavaros környezet: mérd meg a rendszert a routerek, LED-tápegységek és erősáramú kábelek kizárásával.

• Ismétlődő kiesés: ne csak kábelt cserélj, hanem vizsgáld meg az antennát, az erősítőt, a tápellátást és a tunert.

• Műszeres validálás: szükség esetén ellenőrizd a visszatérési veszteséget és a csatorna teljesítményét.

A 60 dBμV-os minimális jelmérés az infografikán szereplő ellenőrzési szempontként jelenik meg, de ezt nem szabad minden rendszerre automatikus univerzális határértékként kezelni. A ténylegesen szükséges tartalékot a vételi mód, a frekvencia, a tuner érzékenysége és az elosztás határozza meg.

A döntő kérdés egyszerű: a kábel hibája látható és mérhető, vagy csak feltételezés? Ha a csere után sem változik a jelminőség, a teljes jelút csillapítási és reflexiós viszonyait kell újraszámolni.
