Egyenirányító dióda 12V rendszerekben: működés és méretezés

A „12 V-os egyenirányító dióda” kiválasztásánál tényleg a 12 volt a legfontosabb adat, vagy inkább az áram, a veszteség és a hőterhelés dönti el, hogy működni fog-e a kapcsolás? A gyakorlatban sok félreértés abból származik, hogy egyetlen diódát, egy Graetz-hidat és egy teljes 12 V AC–DC tápegységet ugyanazzal a kifejezéssel keresnek.

A jó választás előtt tisztázni kell, milyen forrásról érkezik a feszültség, mekkora áramot vesz fel a terhelés, kell-e teljes hullámú egyenirányítás, és mekkora veszteség fér bele. A következő magyarázat ezekből a kérdésekből építi fel a döntést, az alapműködéstől a méretezésen és hőkezelésen át a gyakorlati bekötésig.

Mit jelent valójában az egyenirányító dióda 12V-nál

A „12V egyenirányító dióda” kifejezés önmagában pontatlan. Egy keresés gyakran olyan találatokat ad, amelyek valójában Graetz-híddal vagy 12 V AC–DC átalakítással foglalkoznak, nem pedig egyetlen diódával. A magyar szakmai összefoglaló az egyenirányító diódákról is rámutat erre a terminológiai zavarra.

Egyetlen dióda félhullámú egyenirányítást végez. Ez azt jelenti, hogy a váltakozó feszültség egyik irányú félperiódusát átengedi, a másikat lezárja. Ha a cél egy stabilabb és jobban kihasználható egyenfeszültség, általában négy diódából felépített Graetz-hídra van szükség. A híd mindkét félhullámot azonos polaritású kimenetté alakítja.

A másik gyakori félreértés a „12 V” megjelölés. A 12 V DC és a 12 V AC nem ugyanaz. A 12 V AC egyenirányítás után, megfelelő körülmények között, körülbelül 16,97 V DC értéket is eredményezhet a híd kimenetén, ahogy azt a magyar alkatrészpiaci magyarázatok is kiemelik ugyanebben a témában (Mikromester, egyenirányító diódák). Terhelés, diódaesés és pufferelés mellett a tényleges érték ettől eltérhet.

Először a kapcsolás célját tisztázd

A döntéshez ezeket az adatokat írd fel:

• Forrás: 12 V DC akkumulátor, 12 V AC transzformátor vagy más váltakozófeszültségű kimenet.

• Terhelés: LED-lámpa, vezérlőáramkör, akkumulátor vagy motor.

• Áram: mekkora üzemi áram folyik a diódán, és van-e indulási lökőáram.

• Veszteség: mekkora feszültségesés és melegedés fogadható el.

• Védelem: kell-e visszáram elleni dióda, vagy tényleges AC–DC egyenirányítás történik.

A 12 V-os környezetben ezért rendszerint nem maga a feszültségszint a szűk keresztmetszet. A hazai Graetz-egyenirányító kínálat jól mutatja, hogy a kereskedelmi termékek között a 12 V-os LED-lámpák és váltóáramú halogén tápegységek egyenirányítására szánt megoldások is megtalálhatók. A tényleges választást inkább az áramterhelés, a veszteség, a visszafeszültség és a hőelvezetés együtt határozza meg.

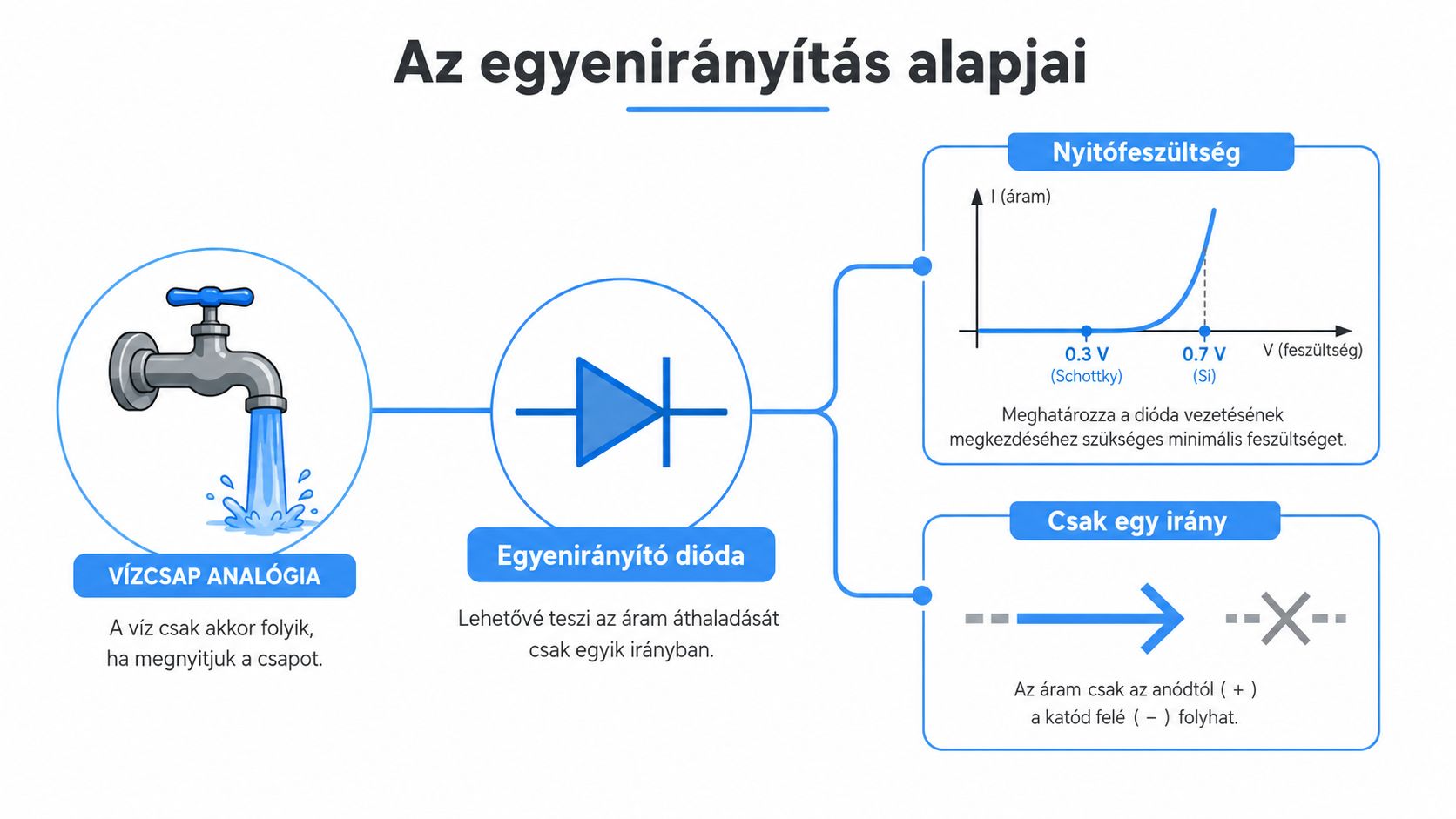

Hogyan működik az egyenirányítás

A diódát képzeld el visszacsapó szelepként egy vízvezetékben. Ha a víz a megengedett irányból érkezik, a szelep kinyit, ha ellenkező irányból próbál áramolni, lezár. A dióda ugyanígy viselkedik az elektromos árammal, csak a nyitáshoz nem mechanikai nyomás, hanem megfelelő elektromos feszültségkülönbség szükséges.

A dióda anódja és katódja között a helyes polaritású feszültség nyitóirányt hoz létre. A katód oldalán található jelölősáv segít az azonosításban. Ha a dióda fordítva kerül be egy egyszerű egyenáramú ágban, normál üzemben lezár, ezért a fogyasztó nem kapja meg a kívánt áramot.

Alapelv: a dióda a számára megfelelő irányban vezet, az ellenkező irányban pedig blokkolja az áramot, amíg a megengedett visszafeszültség-határt át nem lépik.

Mit jelent a nyitófeszültség

A dióda nem ideális kapcsoló. Vezetés közben feszültség esik rajta, ezt nevezzük nyitófeszültségnek. A magyar alkatrészforrások szerint a Schottky diódák nyitófeszültsége tipikusan 0,15–0,45 V, míg a hagyományos szilíciumdiódáké 0,6–1,7 V (Hestore, egyenirányító diódák és alkatrészek).

Ez a különbség 12 V-os rendszerben már jól érezhető. Ha egy kisfeszültségű áramkörben a dióda nyitófeszültsége nagyobb, a terhelés kevesebb feszültséget kap, miközben a dióda hőt termel. Egy Graetz-hídban az áram útjában egyszerre két dióda vezet, ezért a két nyitófeszültség összeadódik.

Mi történik váltakozó feszültségnél

Váltakozó feszültségnél az áram iránya folyamatosan változik. Egyetlen dióda csak az egyik félhullámot engedi át, ezért a kimenet lüktető egyenfeszültség lesz. A Graetz-híd négy diódája úgy rendezi át az áramutat, hogy a terhelésen mindkét félhullám azonos polaritással jelenjen meg.

A dióda záróirányban sem korlátlanul terhelhető. A megengedett visszafeszültség azt mutatja meg, mekkora ellenkező irányú feszültséget viselhet el meghibásodás nélkül. Egy 12 V-os kapcsolásnál is érdemes tartalékkal választani, mert a transzformátor üresjárási értéke, kapcsolási jelenségek és induktív terhelések magasabb csúcsokat okozhatnak.

Diódatípusok és jelölések összehasonlítása

A megfelelő típus kiválasztásához nem elég azt látni, hogy egy alkatrész „dióda”. A felépítés, a nyitófeszültség, a névleges áram és a visszafeszültség együtt határozza meg, hogy alkalmas-e az adott 12 V-os feladatra.

A gyakori 1N4000 sorozat általános célú szilícium egyenirányító diódákat tartalmaz. Magyarországi alkatrészkínálatban az 1N4007 az egyik leggyakrabban ajánlott általános típus. Névleges árama 1 A, rövid idejű lökőáram-képessége körülbelül 30 A, a típuscsaládon belüli fő eltérés pedig a megengedett visszafeszültség (Hestore, egyenirányító diódák).

A Schottky dióda kisebb nyitófeszültségével csökkentheti a veszteséget. Ezért különösen akkor érdekes, amikor a terhelés feszültségtartaléka kicsi, vagy a dióda folyamatosan jelentős áramot vezet. A kereskedelmi kínálatban a nyitófeszültség, az áram és a kapcsolási idő külön paraméterként jelenik meg, ezért ezeket nem szabad egyetlen „12 V-os” címkével helyettesíteni (RS Schottky diódák és egyenirányítók).

A Graetz-híd nem egy különleges félvezetőanyag, hanem négy dióda meghatározott kapcsolása, gyakran közös tokban. Akkor választod, amikor 12 V AC-ból szeretnél egyenirányított kimenetet, nem pedig akkor, amikor egy 12 V DC ágba egyszerű soros védelmet keresel.

Gyors összehasonlítás

A jelölések olvasásakor keresd a típusszámot, az IF vagy átlagos előreirányú áram értékét és a VRRM vagy ismétlődő záróirányú csúcsfeszültség adatát. Az 1N4007 esetében a 12 V-os alkalmazásnál a feszültségtartalék általában nem a nehéz rész, de az áram és a hőterhelés ettől még korlátozza a használhatóságát.

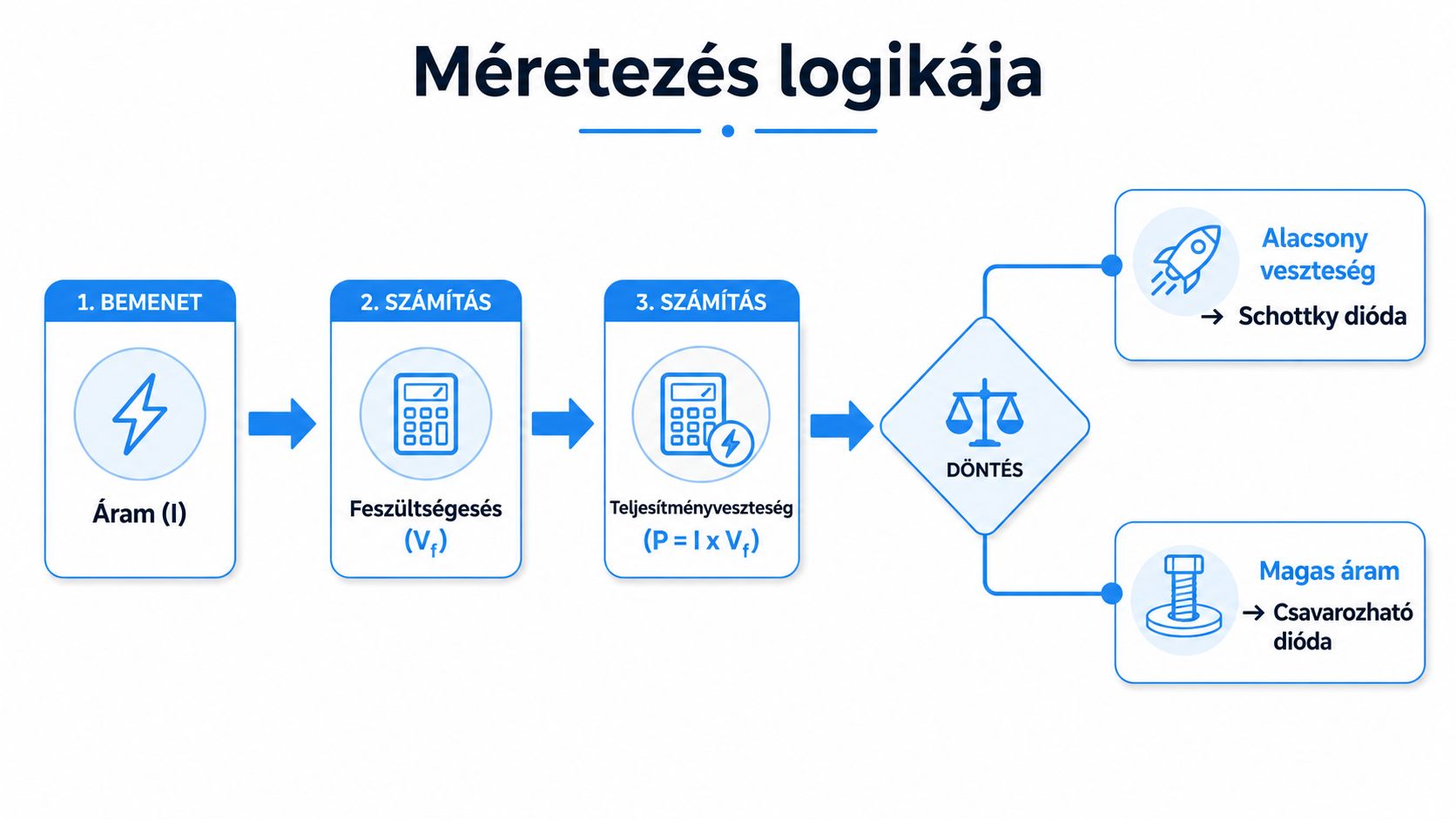

Méretezés áram, veszteség és hő szempontjából

Egy dióda méretezését az áramnál kezdd. A névleges feszültség önmagában nem mondja meg, hogy az alkatrész elbírja-e a terhelést. A diódán keletkező veszteség közelítőleg így számolható:

P = I × Vf

Itt a P a dióda hővé alakuló teljesítményvesztesége, az I az átfolyó áram, a Vf pedig az adott üzemi áramnál mérhető nyitófeszültség. Ez az egyszerű szorzás gyorsan megmutatja, miért lehet fontos a Schottky kivitel.

Tegyük fel, hogy egy 12 V-os ágban 1 A folyik. Ha a hagyományos dióda nyitófeszültsége 0,7 V, akkor a közelítő veszteség 0,7 W. Ha ugyanebben az ágban egy 0,3 V nyitófeszültségű Schottky dióda vezet, a veszteség körülbelül 0,3 W. Ezek az értékek a megadott feszültségek és áram szorzatai, a nyitófeszültség pedig a Hestore magyar dióda-adatleírásában szereplő tipikus tartományokba illeszkedik.

Mit jelent ugyanez Graetz-hídban

Graetz-hídnál két dióda vezet egyszerre. A fenti példában ezért nem egy, hanem két dióda nyitófeszültségével számolsz. Szilíciumdiódánál a teljes vezetési esés közelítőleg 1,4 V, Schottky-diódánál pedig körülbelül 0,6 V lehet, ha a példában szereplő nyitófeszültségekkel számolunk.

A teljes híd veszteségét továbbra is az áram és az összes vezetési feszültségesés szorzata adja. Ez LED-táplálásnál azért kellemetlen, mert a 12 V AC-ból induló rendszer kimenetén nemcsak a feszültség hullámossága, hanem a diódák melegedése is befolyásolja a tartalékot.

Mikor elég a szilícium és mikor kell Schottky

Szilíciumdióda: akkor praktikus, ha az áram mérsékelt, a feszültségesés nem veszélyezteti a terhelés működését, és az általános célú, könnyen beszerezhető alkatrész előnye számít.

Schottky dióda: akkor indokolt, ha a kis veszteség fontos, például LED-táplálásnál, akkumulátoros ágnál vagy kisfeszültségű vezérlésnél. A kisebb nyitófeszültség nem jelenti azt, hogy minden más paraméter automatikusan jobb. A visszafeszültséget és a hőmérsékleti viselkedést ugyanúgy ellenőrizni kell.

A hazai kínálatban 11 V-os túlfeszültség-védelemmel, valamint 400 V vagy 600 V feletti kategóriájú egyenirányító alkatrészekkel is találkozhatsz (ANRO alkatrész- és egyenirányító példa). Ez jól érzékelteti, hogy egy 12 V-os ágnál a feszültségérték gyakran bőséges tartalékot ad, miközben az áram, a veszteség és a hűtés marad a valódi tervezési kérdés.

Tipikus alkalmazások napelemtől a töltésvédelemig

A diódaválasztás akkor válik könnyűvé, amikor nem csak a feszültséget nézed, hanem megkeresed, melyik irányú áramot szeretnéd átengedni, és melyiket szeretnéd megállítani. Ugyanaz a 12 V-os névleges érték teljesen más alkatrészt kívánhat egy napelemnél, mint egy 12 V AC LED-lámpánál.

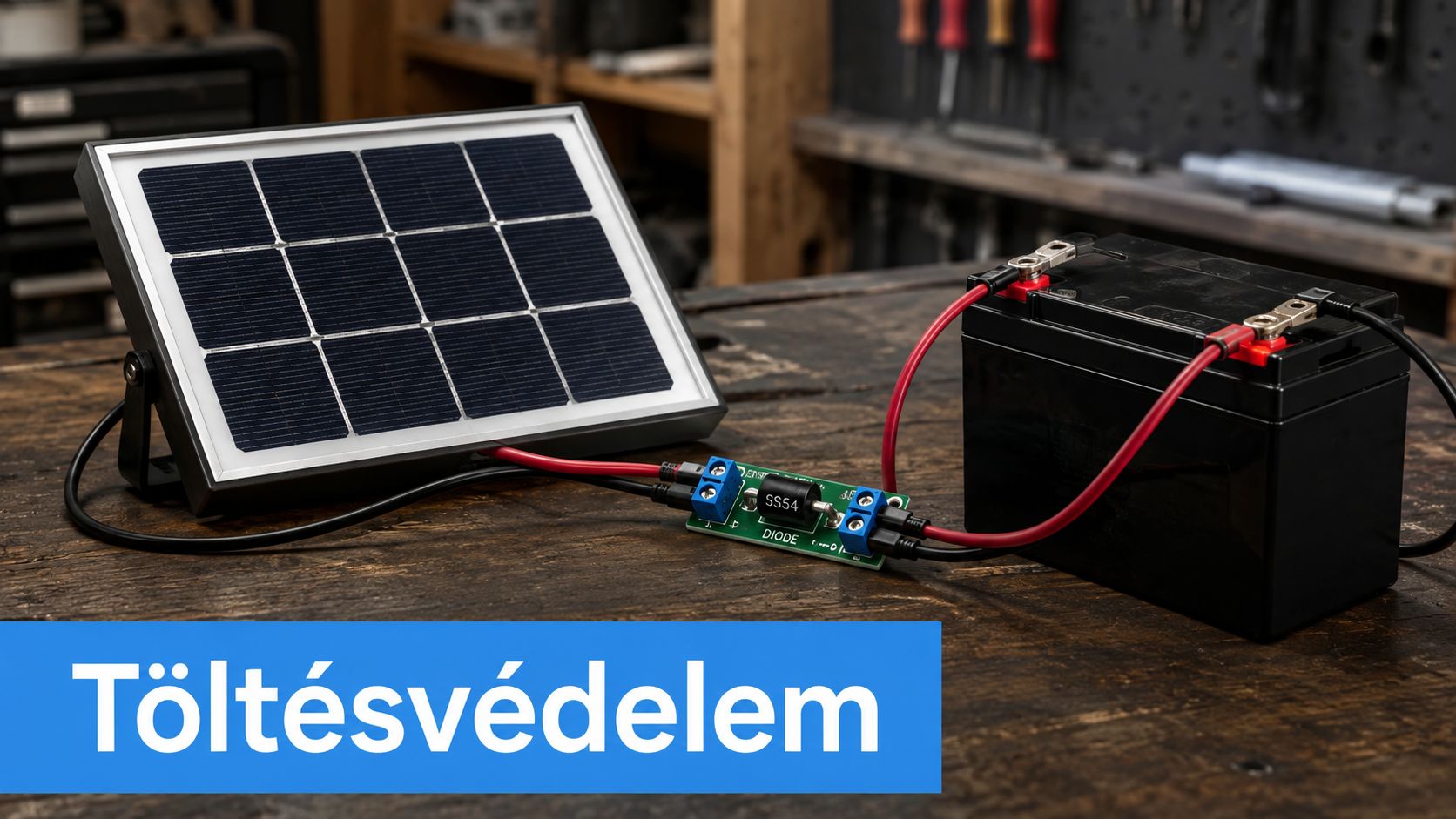

Napelem és akkumulátor

Egy egyszerű napelem-akkumulátor ágban a dióda feladata lehet a visszáram megakadályozása. Nappal a panel tölti az akkumulátort, sötétedés után viszont az akkumulátor ne próbáljon a panel felé áramot küldeni. Ilyenkor a dióda sorosan kerül a megfelelő ágba, és a polaritás helyes megválasztása alapvető.

Schottky-dióda lehet célszerű, ha a töltési feszültségtartalék szűk, mert a kisebb nyitófeszültség mérsékli a soros veszteséget. Nagyobb áramnál viszont a dióda hőterhelését és a gyártói adatlap szerinti áramértékeket is ellenőrizni kell.

12 V-os LED-lámpa

Ha a lámpa 12 V DC bemenetet kér, egyetlen soros dióda elsősorban polaritás- vagy visszáramvédelmi feladatot végezhet. Ha a forrás 12 V AC, akkor nem egyetlen dióda a természetes megoldás, hanem Graetz-híd, amely a két félhullámot hasznosítja.

A magyar kereskedelmi leírások szerint Graetz-egyenirányítókat kifejezetten 12 V-os LED-lámpákhoz és váltóáramú halogén tápegységek egyenirányításához is használnak (ANRO, Graetz-egyenirányító alkalmazás). A híd után azonban a kapacitív puffer és a terhelés is számít, ezért a kimenetet nem szabad automatikusan stabil 12 V DC-nek tekinteni.

Akkumulátortöltő és vezérlőáramkör

Töltőáramkörben a dióda megakadályozhatja, hogy az akkumulátor a töltő kimenetére vagy egy vezérlőágba visszatápláljon. Kis áramú vezérlésnél egy általános dióda is megfelelhet, nagyobb töltőáramnál viszont a veszteség gyorsan hővé alakul.

A hibás dióda nemcsak feszültségesést okoz. Fordított bekötésnél a töltés elmaradhat, túl nagy terhelésnél pedig az alkatrész felmelegedhet és meghibásodhat. A védelmi funkciót mindig a biztosítékkal, a vezetékkel és a töltő szabályozásával együtt kell értékelni.

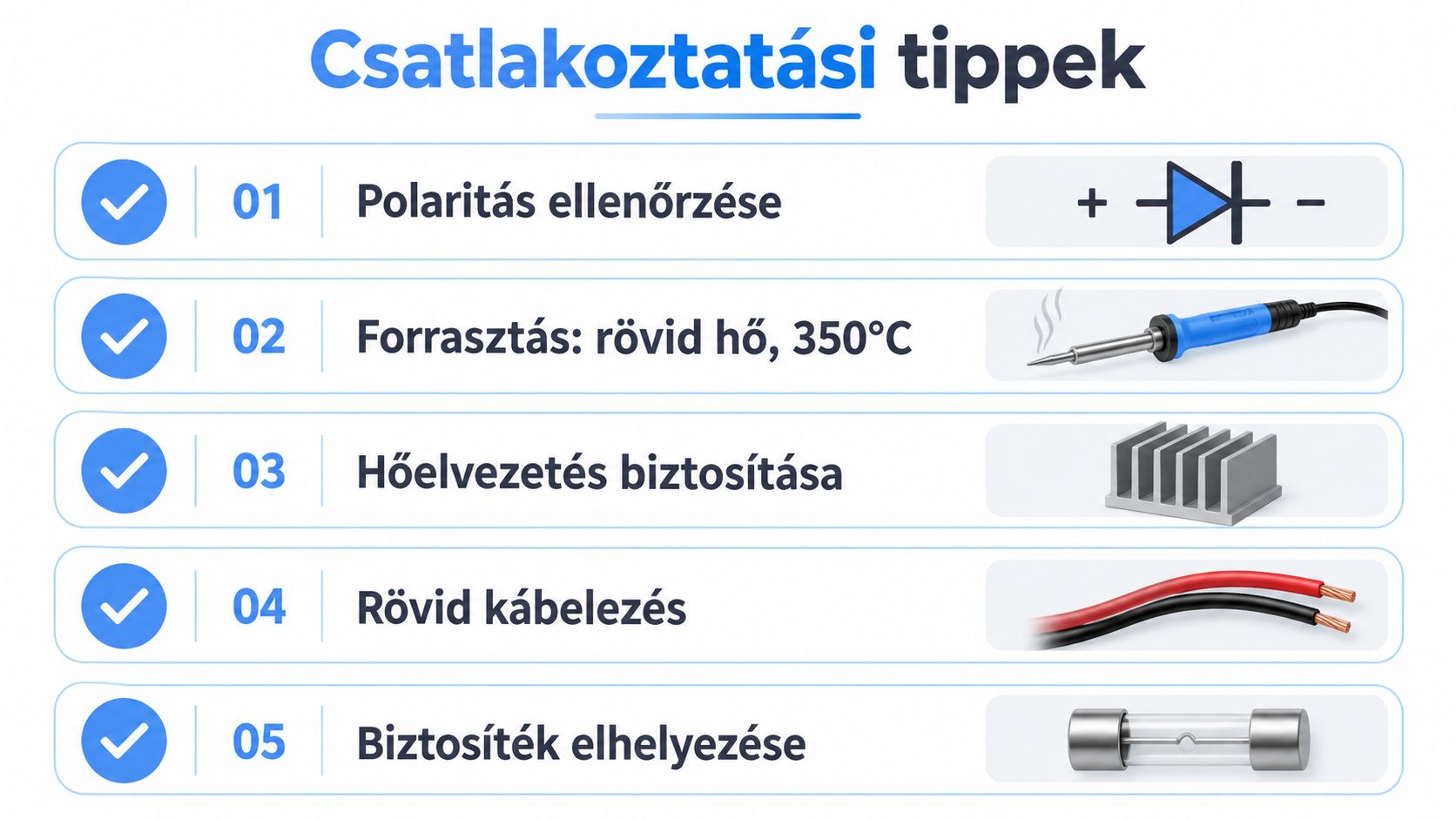

Csatlakoztatás és hőkezelési tippek a gyakorlatból

A legtöbb szerelési hiba nem a dióda elméleténél történik, hanem a tok jelölésének figyelmen kívül hagyásakor. A katódot jelző gyűrűt az adatlap rajzával és az áramköri jelöléssel is vesd össze, mielőtt forrasztasz. Egy soros védődióda fordított irányban lezárhatja a teljes tápágat.

Bekötés előtt ellenőrizd a teljes áramutat

Multiméter diódateszt állásban ellenőrizheted, hogy van-e vezetési irány, de ez a mérés csak tájékoztató jellegű. A tényleges üzemi nyitófeszültség függ az áramtól és a hőmérséklettől, ezért a végleges áramkört terhelés alatt is mérd meg.

Forrasztáskor rövid ideig melegítsd a lábat, és ne a diódaházat fogd meg szerszámmal. A túl hosszú hőhatás a félvezető belső szerkezetét károsíthatja, még akkor is, ha kívülről nem látszik sérülés.

A hő nem csak nagy áramnál probléma

A dióda hőtermelését az előző képlet alapján becsüld meg. Ha az áram vagy a nyitófeszültség nagy, a tokot olyan helyre tedd, ahol a levegő körülötte szabadon mozog, és ne szorítsd hőszigetelő műanyag vagy kábelköteg mellé.

Csavarozható vagy nagyobb teljesítményű dióda akkor lehet szükséges, amikor a folyamatos áram miatt a kis tok már nem tudja megfelelően leadni a keletkező hőt. A hűtőfelület és az elektromos szigetelés egyaránt fontos, mert a rögzítőelem nem minden kivitelben érintkezik biztonságosan a kívánt potenciállal.

Szerelés előtti ellenőrzőlista

• Polaritás: azonosítsd a katód jelölését, majd hasonlítsd össze a kapcsolási rajzzal.

• Áram: a folyamatos és az esetleges indulási áramot is vedd figyelembe.

• Visszafeszültség: válassz megfelelő tartalékot a forrás és a terhelés jelenségeihez.

• Vezeték: a keresztmetszet és a csatlakozás ne okozzon külön melegedést.

• Biztosíték: a dióda nem helyettesíti a megfelelően elhelyezett túláramvédelmet.

• Hűtés: ellenőrizd, hogy a tok körül van-e hely a hőleadáshoz.

Összefoglaló és döntési szempontok

A 12 V-os egyenirányító dióda kiválasztását ne a felirattal kezdd, hanem a kapcsolás feladatával. Először döntsd el, hogy egyetlen dióda kell-e soros védelemhez, vagy 12 V AC-ból szeretnél egyenirányított kimenetet, amihez jellemzően Graetz-híd szükséges.

Ezután számold ki az üzemi áramot és a várható veszteséget. Az 1N4007 általános célú választás lehet olyan ágban, ahol az 1 A névleges áram elegendő, és a nagyobb nyitófeszültség nem zavarja a terhelést (Hestore, 1N4007 és általános diódakínálat). Kisebb veszteségigénynél a Schottky-kategóriát vizsgáld, különösen LED-es és akkumulátoros alkalmazásban.

A 12 V-nál nem a feszültség önmagában dönt. Az áram, a dióda vesztesége, a hő és a visszafeszültség-tartalék együtt határozza meg a helyes típust.

A végső ellenőrzésnél nézd meg a dióda adatlapját, a tok hőleadását, a polaritást és a vezetékek terhelhetőségét. A magyar kínálatban az általános diódák, Schottky-típusok és Graetz-hidak egyaránt elérhetők, de a megfelelő alkatrész csak akkor lesz valóban megfelelő, ha a kapcsolás tényleges üzemi adataihoz választod.
