HDMI UTP átalakító: hogyan válassz és telepíts

A helyszínen ez általában úgy kezdődik, hogy a HDMI-kábel még szépen be van húzva a falban, de a kép már nem jön át megbízhatóan. A tárgyalóban a prezentáció megakad, a kamera-rendszernél elszáll a jel, vagy a kijelző egyszerűen fekete marad, miközben a kivitelezés papíron rendben volt.

Ilyenkor kerül elő a HDMI UTP átalakító. Nem különc megoldás, hanem egy praktikus eszköz arra, hogy a HDMI-jelet meglévő vagy újonnan kiépített UTP nyomvonalon vigyük tovább ott, ahol a klasszikus HDMI-kábel már nem kényelmes, nem gazdaságos, vagy hosszú távon nem elég stabil.

Amikor a klasszikus HDMI-kábel már nem elég

Egy konferenciateremben gyakori helyzet, hogy a forrás a szerverszobában marad, a kijelző pedig a tárgyaló távoli falán kap helyet. A rövid próbakábel az asztalon hibátlan, a mennyezetben vagy padlócsatornában vezetett végleges nyomvonalon viszont időszakossá válik a kép.

A távolság mellett a nyomvonal minősége is számít

Hosszú HDMI-futamnál a kábel minősége, a szerelési pontosság és a környezeti zavar együttesen dönt. A megtört kábel, a gyenge árnyékolás, a párhuzamos erősáramú vezeték vagy a bizonytalan csatlakozás egyaránt okozhat villódzást, képkimaradást és fekete képernyőt.

Gyakorlati szabály: hosszú vagy nehezen hozzáférhető nyomvonalnál előbb a felbontást, a kábel típusát és az árnyékolási környezetet ellenőrizd, utána válassz átalakítót. A megadott méterszám önmagában kevés a megbízható döntéshez.

A HDMI UTP átalakító meglévő hálózati infrastruktúrát is használhat, ezért konferenciateremben, digital signage rendszerben és biztonságtechnikai telepítésnél praktikus. Az aktív készletek adatlapja gyakran 50–120 méteres hatótávot ad meg, de ezt a Cat5e vagy Cat6 kábel minősége, a felbontás és a zavaró környezet együtt korlátozza. Egy konkrét termék adatlapja például 60 méteres HDMI-kapcsolatot jelöl allegro.hu termékoldal.

Az UTP könnyebben vezethető és cserélhető, mint egy vastag HDMI-kábel, de csak megfelelő kábelezéssel ad stabil eredményt.

Hogyan működik egy HDMI UTP átalakító

Az adó és a vevő közti jelátvitel

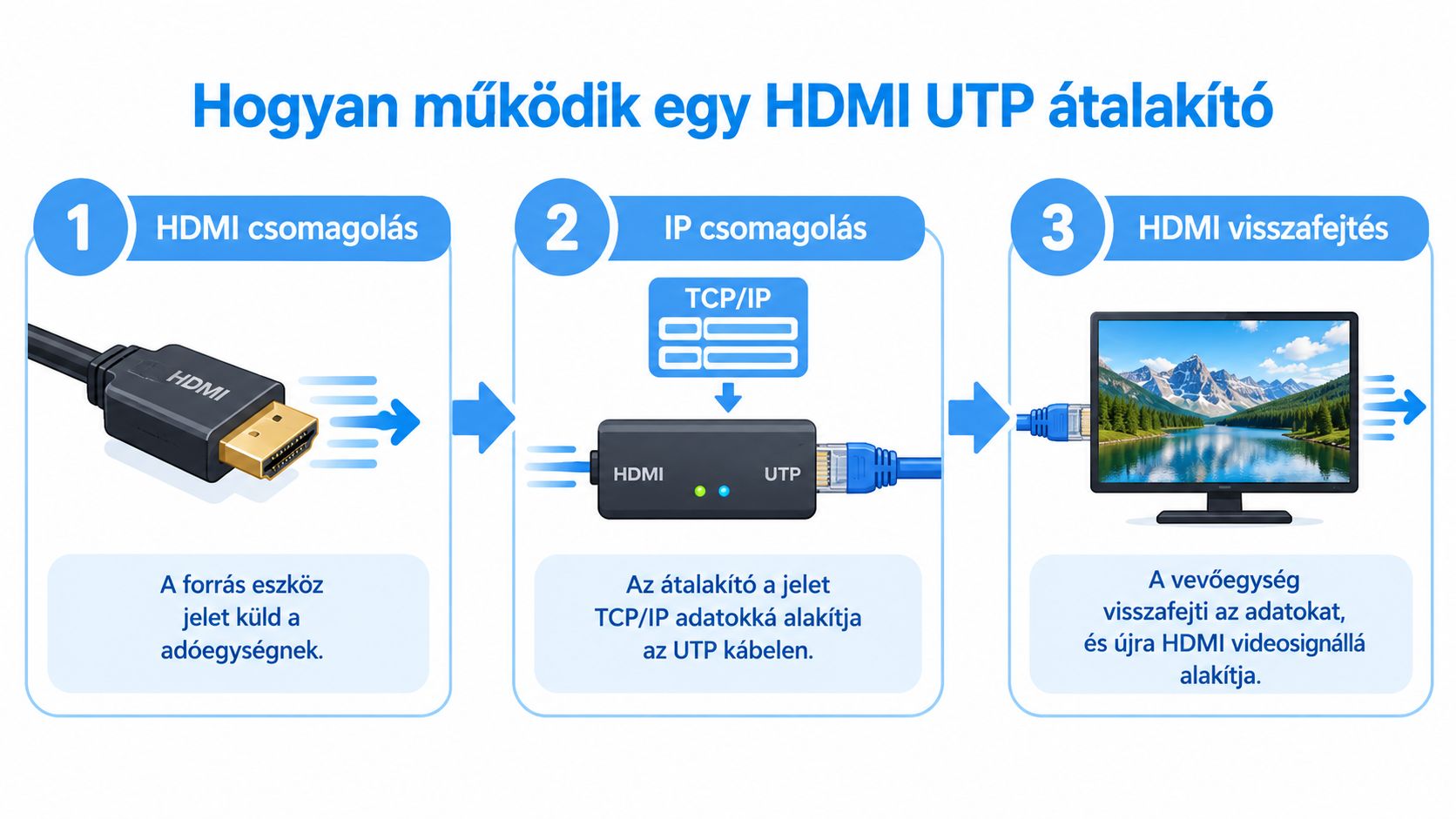

Az adóegység fogadja a HDMI-jelet, átformálja az UTP-kábelen továbbítható jelre, a másik oldalon pedig a vevőegység visszaalakítja azt a kijelző számára értelmezhető HDMI-jellé. A rendszer ezért két aktív végpontból és a közöttük futó hálózati kábelből áll.

Az RJ45 csatlakozó csak a csatlakozási pont; a tényleges munkát a sodrott érpáros közeg végzi, amely csökkenti az elektromágneses zavart. A Cat5e vagy Cat6 kábel minősége, az árnyékolás és a nyomvonal kialakítása együtt határozza meg, mennyi tartalék marad a jelben.

Miért használható erre UTP-kábel

A sodrott érpárok kialakítása részben kioltja a külső zajok hatását. Emiatt egy megfelelően szerelt UTP-s kapcsolat hosszabb szakaszon is kiszámíthatóbb lehet, mint egy rosszul megválasztott vagy megtört HDMI-kábel. A kábel kategóriája önmagában nem garancia, a felbontást és a környezetet is hozzá kell venni a döntéshez.

Egy tipikus 1080p-s vevő–adó pár adatlapja 5–6,75 Gbps maximális adatsebességet és 165 MHz körüli pixelclockot ad meg. Ugyanez a specifikáció stabil 1080p jelhez 50–60 méter Cat6/UTP szakaszt tart reálisnak specifikációs PDF. Ez a gyakorlatban azt jelenti, hogy a teljes átviteli láncot kell vizsgálni, nem egyetlen csatlakozót.

Hol hibázik a telepítés

A próbakapcsolat rövid, rendezett kábellel gyakran azonnal működik. A végleges nyomvonalon viszont vegyes minőségű kábel, erősáramú vezeték közelsége, megtörés vagy laza bekötés okozhat képkimaradást, szinkronvesztést és időszakos újraindulást.

A HDMI UTP átalakító akkor ad stabil eredményt, ha a meglévő infrastruktúra megfelel a választott felbontás és távolság követelményeinek. A Cat5e vagy Cat6 közötti választást ezért a kábel állapota, árnyékolása és a jel terhelése alapján kell meghozni.

Passzív, aktív és HDbitT melyiket mikor érdemes választani

A választást nem a dobozon szereplő maximális méterszám kezdi el. Előbb azt kell tisztázni, kell-e külső táp, milyen a meglévő Cat5e vagy Cat6 szakasz, és egy kijelzőt vagy több végpontot kell-e kiszolgálni.

A három típus röviden

A passzív átalakító rövid, tiszta nyomvonalon használható. Kis tárgyalóban, ideiglenes bekötésnél vagy egyetlen kijelző mellett ésszerű választás, ha a kábel minősége és a felbontás nem terheli túl a kapcsolatot. Nincs benne aktív jelfeldolgozás, ezért hosszabb vagy zajos szakaszon kevés tartalékot ad.

Az aktív típus saját jelfeldolgozást és jellemzően külső tápellátást használ. Hosszú folyosói nyomvonalnál, konferenciateremben vagy biztonságtechnikai központban ezt választanám, mert jobban kezeli a jelveszteséget. Az ilyen rendszerek megfelelő Cat5e vagy Cat6 kábellel akár 120 méteres átvitelt is megadhatnak, de ezt a kábel árnyékolása, a felbontás és a szerelés minősége erősen befolyásolja allegro.hu termékoldal.

A HDbitT akkor indokolt, ha a jel elosztása is feladat. Egy forrás több kijelzőre továbbítható, például digital signage vagy hálózatos megjelenítés esetén. Switch használatánál a teljes rendszer kompatibilitását, nem csak a végpontokat kell ellenőrizni.

Rövid futamnál a passzív megoldás kevesebb hibalehetőséget jelent. Hosszabb úton az aktív eszköz ad több tartalékot, de csak megfelelő kábelezéssel. Több kijelzőnél a HDbitT a logikus irány. A HDMI UTP átalakító tehát nem egyetlen terméktípus, hanem eltérő átviteli és elosztási megoldások gyűjtőneve.

Hogyan válassz távolság, felbontás és kábel alapján

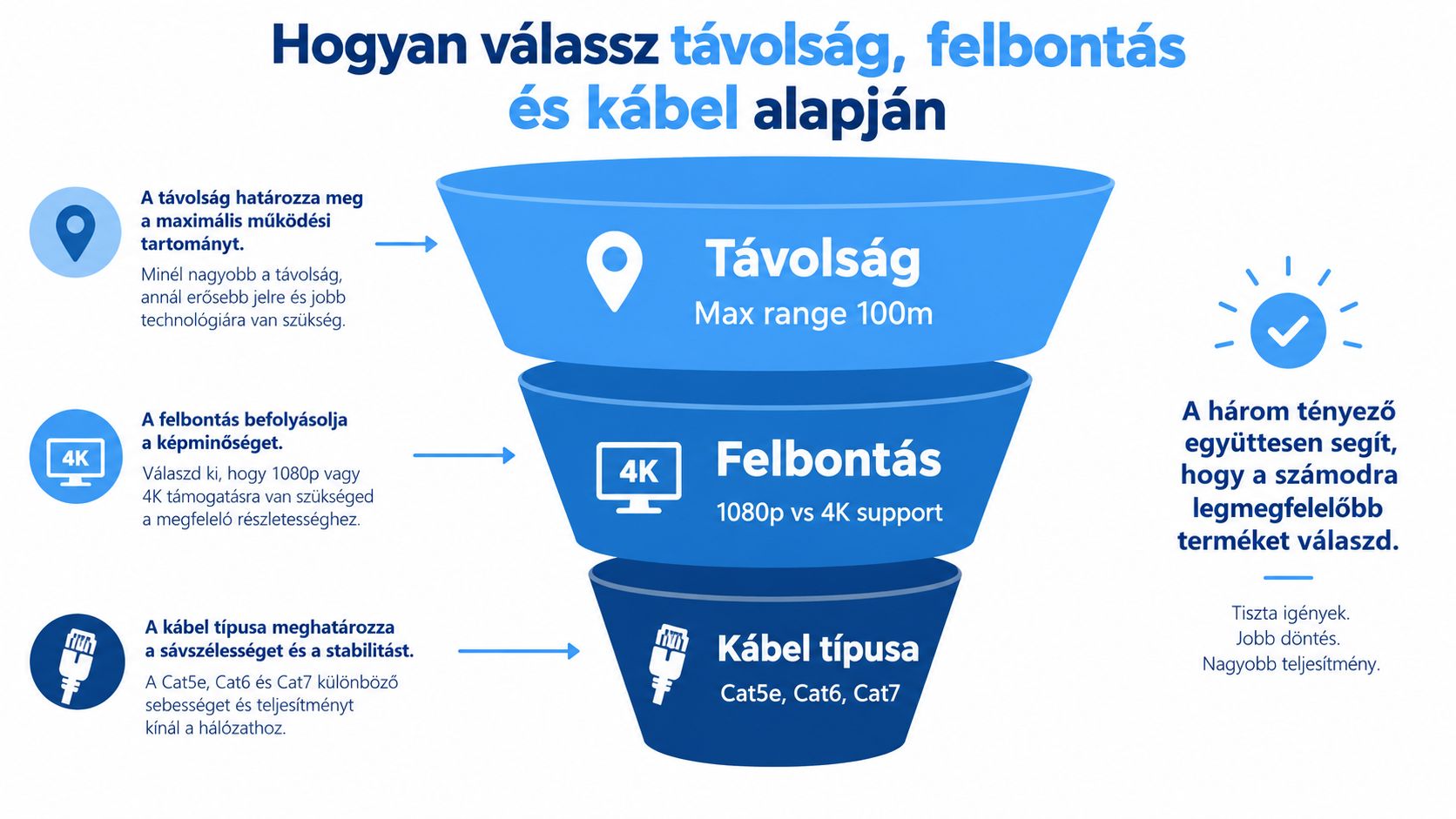

A méterszám önmagában kevés a megfelelő HDMI UTP átalakító kiválasztásához. A stabil kapcsolatot a futam hossza, a kívánt felbontás és a falban lévő kábel együttesen határozza meg. Ezeket együtt kell ellenőrizni, különösen meglévő infrastruktúra használatakor.

Először a távolságot mérd fel

Hosszú nyomvonalnál az aktív megoldás ad több jeltartalékot, de csak megfelelő kábelezéssel működik kiszámíthatóan. 80 méter feletti szakasznál a gyakorlatban már Cat6 kábellel terveznék, és a teljes útvonalat számolnám, nem csak a két végpont közötti távolságot. Falban futó kábelnél a toldások, patchpanelek és közeli erősáramú vezetékek szintén ronthatják az eredményt.

A felbontás szabja meg a tartalékot

A 1080p átvitel általában kevésbé terheli a kapcsolatot, mint a 4K, ezért azonos nyomvonalon más tartalékot igényelnek. 4K esetén a gyártói hatótávot mindig az adott felbontással, képfrissítéssel és kábeltípussal együtt értelmezd. A Medium Kft. termékoldal adatai is azt mutatják, hogy a Cat5e és Cat6 használata eltérő feltételekhez kapcsolódhat. A névleges maximum közelében már egy gyengébb kábel vagy rossz csatlakozás is képkimaradást okozhat.

A kábelminőség gyakran eldönti a rendszert

A sodratosság, az árnyékolás és az érstruktúra közvetlenül befolyásolja a jel tartalékát. A gyártó által feltételezett 24 AWG / solid Cat5e–Cat6 paraméterektől eltérő kábel kockázatot jelenthet. Különösen problémás a vékony, ismeretlen eredetű vagy közös nyomvonalon vezetett kábel. Cat6-ra váltás akkor indokolt, ha a hosszabb szakasz, a magasabb felbontás vagy a környezeti zavarok miatt nagyobb tartalék kell.

A jó választás a meglévő infrastruktúrához illesztett rendszer, nem a leghosszabb ígéret.

Tápellátás és vezérlés

A PoC és a PoE csökkentheti a külön tápegységek számát, ami rendezettebb szerelést eredményez. Az IR-továbbítás akkor szükséges, ha a kijelző mellől a forrást is vezérelni kell, például konferenciateremben vagy digital signage rendszerben.

Az ElekroExpressz webáruház HDMI csatlakozási és átalakítási kiegészítőket is kínálhat a rendszer körüli alkatrészek beszerzéséhez.

Kompatibilitási szempontok és elkerülhető csapdák

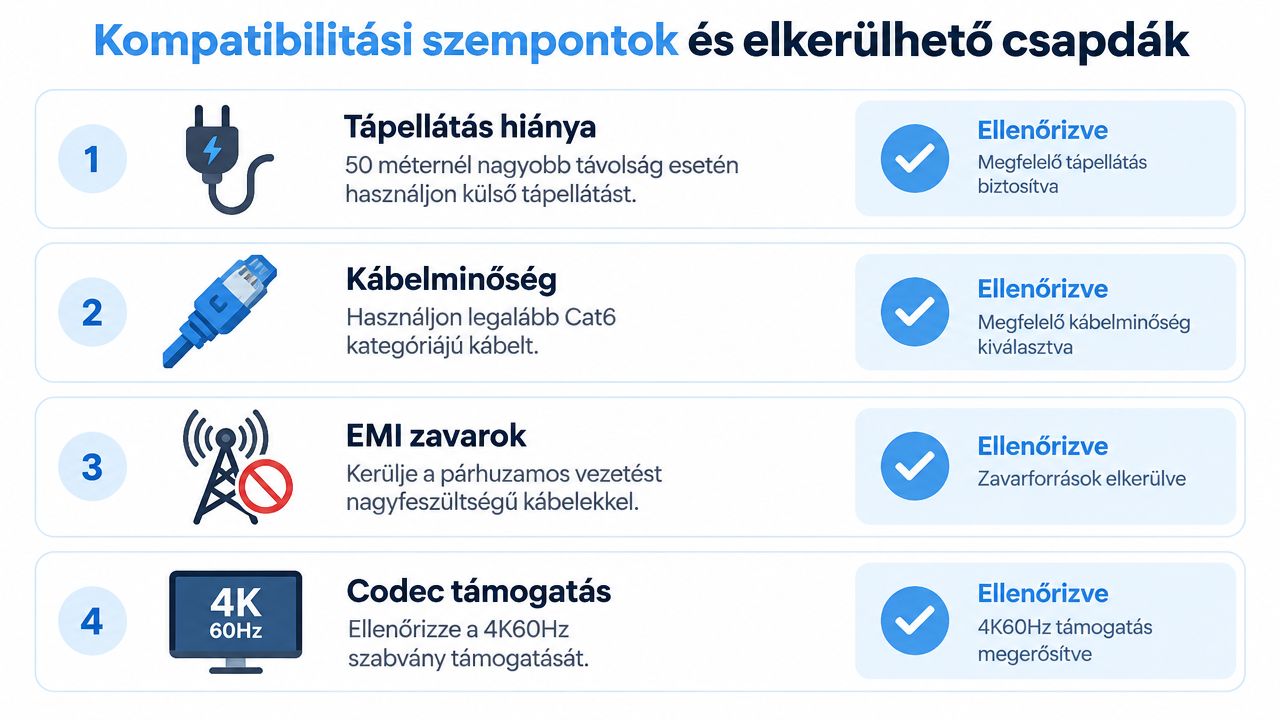

A telepítési hibák nagy része nem akkor derül ki, amikor a kábelt behúzzák, hanem amikor a rendszer először indulna. A kép vagy nem jelenik meg, vagy rossz felbontásban jön, vagy a felhasználó azt mondja, hogy „néha jó, néha nem”. Ez általában nem misztika, hanem kompatibilitási probléma.

HDCP és EDID

Ha a forrás és a kijelző nem ugyanazt a védelmi vagy kijelzőleírási logikát beszéli, a rendszer megállhat. A HDCP eltérés fekete képet okozhat, az EDID hibás kezelése pedig rossz felbontást vagy rossz képfrissítést eredményezhet. Ezt nem a helyszínen kell kitalálni, hanem már rendelés előtt tisztázni kell.

A 4K felirat nem mindig jelent teljes 4K-t

Sok eszközre ráírják, hogy UHD-kompatibilis, de ez nem jelenti azt, hogy minden körülmény között ugyanazt tudja. A mozgóképben a képfrissítés legalább annyira fontos, mint a felbontás. Ha ezt a vevőnél nem ellenőrzöd, a telepítés formailag működhet, de a felhasználó mégis elégedetlen marad.

Mit kérdezz a gyártótól

• HDCP-támogatás: működik-e a forrásoddal és a kijelződdel is.

• EDID-kezelés: tud-e stabilan a megcélzott felbontásra egyeztetni.

• Kábelre vonatkozó elvárás: milyen erezetet, árnyékolást és kábeltípust feltételez.

• Tápellátás: kell-e külön adapter, vagy a rendszer támogat valamilyen táplálási módot.

• IR-továbbítás: ha távoli vezérlés kell, tudja-e a rendszer.

A jó tervezés itt spórolja meg a legtöbb kiszállást. Ha a kompatibilitás nincs előre leellenőrizve, a szerelő gyakran feleslegesen cserél kábeleket, miközben a hiba valójában már a specifikációs lapon látszott.

Telepítési tippek és a leggyakoribb hibák elkerülése

A telepítésnél nem a látvány számít, hanem az, hogy a rendszer elsőre és tartósan működjön. A hosszú futamoknál én mindig ugyanazt nézem meg először: az adó és a vevő helyét, a kábel típusát, és azt, hogy a tápellátás rendben van-e.

Amit a helyszínen tényleg ellenőrizni kell

1. Az adót tedd a forráshoz, a vevőt a kijelzőhöz. A felcserélés meglepően gyakori hiba, főleg gyors telepítésnél.

1. Ne patch-kábellel építs hosszú futamot. A gyenge minőségű, stranded érű patch-kábel rövid próbakörben még átmehet, de hosszabb szakaszon már kiszámíthatatlan.

1. Solid core UTP-t használj a végleges nyomvonalhoz. Ez stabilabb választás a tartós, falba vagy csatornába kerülő kiépítésnél.

1. Ellenőrizd a tápegység polaritását és terhelhetőségét. Egy rossz adapter sokszor ugyanúgy „nincs kép” hibát ad, mint egy rossz kábel.

1. Ne fusson párhuzamosan nagyfeszültségű kábelekkel. A zavarforrásokat inkább előre kerüld el, mint utólag magyarázd.

A leggyakoribb félreértés

A legtöbb gond abból jön, hogy valaki a meglévő hálózati patch-kábelt akarja megtartani végleges megoldásként. Rövid távon ez még működhet, de hosszabb szakaszon a jelromlás vagy a kép időszakos kiesése gyorsan előjön. A hibásnak hitt átalakító sokszor teljesen rendben van, csak a kábel nem.

Helyszíni ellenőrzés előtt

• Mérd meg a nyomvonalat.

• Nézd meg, milyen UTP van ténylegesen beépítve.

• Teszteld külön a kábelt, mielőtt az elektronikát hibáztatod.

• Próbáld ki a teljes útvonalat üzemi felbontáson, nem csak asztalon.

Ha hosszú futamot építesz, a jelminőség-tesztelő gyakran többet mond, mint az elsőre működő, de bizonytalan kép. Ezen a ponton a gyors diagnózis a teljes munkadíjat megmentheti.

Ha olyan HDMI UTP átalakítót keresel, amit konkrét telepítési távolsághoz, felbontáshoz és kábelminőséghez tudsz igazítani, nézd meg az ElekroExpressz webáruház kínálatát. Olyan kiegészítőket és csatlakozási megoldásokat találsz ott, amelyek jól jönnek tárgyalótermek, biztonságtechnikai rendszerek és hosszú UTP-s összeköttetések mellé.
