Napelem rendszer méretezése lépésről lépésre

A családi ház tulajdonosa gyakran egyetlen kérdéssel érkezik: „Hány kilowattos napelem kell?” A kivitelező ilyenkor könnyen mond egy kWp-értéket a villanyszámla alapján, pedig a jó döntéshez ugyanilyen fontos, mikor fogyaszt a háztartás, milyen a tető tájolása, mennyi hely áll rendelkezésre, és egyáltalán milyen feltételekkel csatlakoztatható a rendszer a hálózathoz.

A napelem rendszer méretezése ezért nem panelvásárlási feladat. Villamos tervezés, amelyben az éves fogyasztás, a napi terhelési profil, a termelési hozam, az inverter, az energiatároló és az elosztói lehetőségek együtt határozzák meg a műszaki tartalmat. A magyar piacon már tömegesen működnek napelemes rendszerek, ezért a korábbi „majd a hálózat elviszi” típusú feltételezés helyett előre kell tisztázni a csatlakozási feltételeket is.

Miért érdemes már az elején rendesen méretezni

Egy tipikus családi háznál a tulajdonos a tetőre ráférő lehető legtöbb panelt szeretné feltenni. A kivitelező 8 kWp körüli rendszert ajánl, az inverter kiválasztása pedig csak később kerül szóba. A rendszer papíron nagy termelést ígér, de a ház napközben keveset fogyaszt, a többlet energiát pedig a hálózat felé adja át. Ha az elszámolási feltételek megváltoznak, a korábban elfogadható túlméretezés gyorsan gazdaságtalanná válhat.

A probléma nem önmagában a magas kWp. Az a gond, ha a méretet a fogyasztási profil, a tető és a csatlakozási lehetőség vizsgálata nélkül választják ki. A KSH adatai szerint 2019-ben 59 106 háztartási méretű napelemes rendszer működött Magyarországon, 2023-ban viszont már 256 471, ami négy év alatt több mint négyszeres növekedést jelent (KSH-adatokra épülő hazai összefoglaló). A csatlakozási és üzemeltetési kérdések tehát nem ritka kivételek, hanem a mindennapi tervezés részei.

A három azonnali előny

A rendes méretezés három helyen javítja a beruházást:

• Kisebb felesleges beruházás: nem kerülnek fel olyan panelek, amelyek termelése csak korlátozottan hasznosítható.

• Magasabb önfogyasztás: a termelési időszak és a háztartás fogyasztása jobban összehangolható.

• Kiszámíthatóbb megtérülés: a számítás nem kizárólag a névleges éves hozamra, hanem a tényleges felhasználásra épül.

A hálózati csatlakozás külön vizsgálatot igényel. A HMKE-k esetében a névleges rendszerhatár, az inverter fázisonkénti kialakítása, a helyi hálózati kapacitás és az elosztói előírások együtt szabják meg, mi valósítható meg. A helyesen kiszámolt kWp sem ér sokat, ha az elosztó a kívánt visszatáplálást nem engedi, vagy csak korlátozott üzemmódot fogad el.

Gyakorlati szabály: előbb a fogyasztási és csatlakozási feltételeket kell tisztázni, és csak utána érdemes panelt, invertert vagy akkumulátort választani.

Fogyasztás felmérése és a kiinduló kWp meghatározása

Egy 5000 kWh éves fogyasztású háznál a kiinduló kWp nem a tetőre elférő panelek számából következik. Először a fogyasztási profilt és a hálózati csatlakozás feltételeit kell rögzíteni, különben a névleges teljesítmény félrevezető eredményt ad.

A fogyasztási adatok rendezése

Gyűjtsd össze a 12 havi fogyasztási adatot, majd bontsd fel azokat az alábbiak szerint:

1. Éves összes fogyasztás: add össze a havi kWh-értékeket.

1. Szezonális eltérés: keresd meg, hogy a téli többletet fűtés, melegvíz vagy más berendezés okozza-e.

1. Nappali és esti profil: jegyezd fel, mely fogyasztók működnek a napsütéses órákban.

1. Tervezett új fogyasztók: vedd fel a számításba a várható hőszivattyút, klímát vagy elektromosautó-töltést.

A napsütéses időszakban működő fogyasztók növelik a közvetlenül felhasználható termelést. A főként esti terhelés viszont akkumulátort vagy hálózati vételezést tehet szükségessé, ezért ugyanaz az éves kWh-igény eltérő rendszerkialakítást indokolhat.

Magyarországi átlagos kiindulópontként 1 kW-os rendszerre évente körülbelül 1100–1200 kWh termeléssel lehet számolni (hazai napelem-méretezési útmutató). Ez nem hozamgarancia. A tető tájolása, dőlésszöge, árnyékolása, a rendszer veszteségei és a csatlakozási korlátok módosíthatják a végeredményt.

Déli tetőn az éves fogyasztást jellemzően 1100–1200-as osztóval, keleti vagy nyugati tájolásnál pedig 1000–1100 közötti osztóval érdemes elosztani (Magyar Napelem Napkollektor Szövetség méretezési tájékoztatója). 5000 kWh fogyasztás így déli tetőn hozzávetőleg 4,2–4,5 kWp, keleti vagy nyugati tetőn körülbelül 4,5–5 kWp kiinduló értéket ad.

Két gyakorlati példa

Egy 4200 kWh éves fogyasztású háztartás déli tetőn nagyjából 3,5–3,8 kWp rendszerrel indulhat. Kelet és nyugat megosztásnál nagyobb névleges teljesítményre lehet szükség, mert a fajlagos éves hozam eltér.

Ha hőszivattyú vagy elektromosautó-töltő kerül a házba, a jelenlegi fogyasztást külön villamosenergia-mérleggel kell kiegészíteni. Ezt nem helyettesíti a tetőre rakható maximális panelmennyiség.

Az értékek irányszámok, helyszíni szimulációval pontosítandók. A tetősíkokat külön kell vizsgálni, az árnyékolást fel kell mérni, a fogyasztás időzítését pedig össze kell vetni a várható termeléssel.

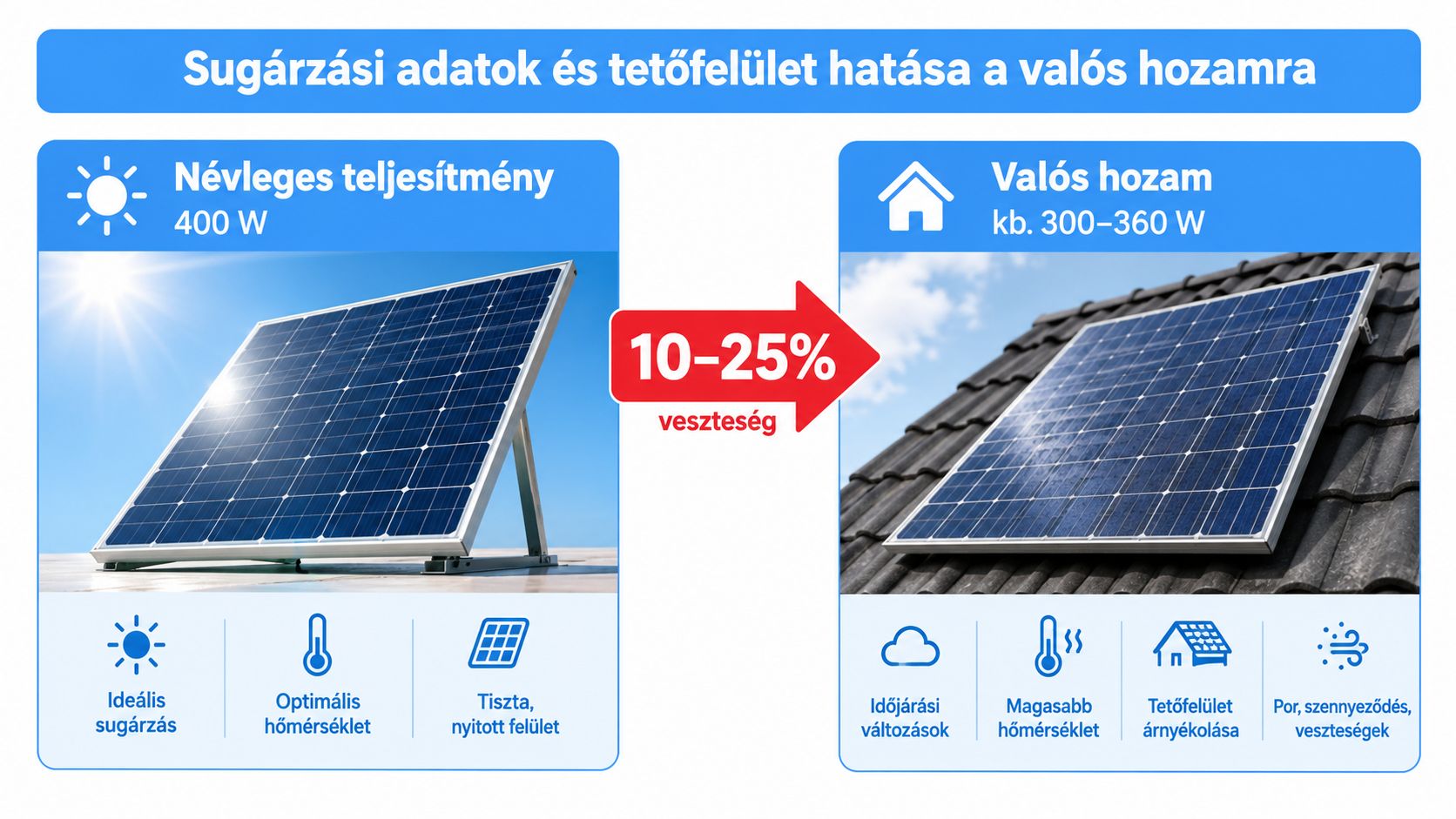

Sugárzási adatok és tetőfelület hatása a valós hozamra

A névleges kWp önmagában nem írja le a várható termelést. A tetőn a tájolás, a dőlésszög, a hőmérséklet, a szennyeződés, a kábelezés és az inverter veszteségei együtt határozzák meg, mennyi energia jut ténylegesen a háztartásba.

Az előző fejezetben szereplő országos kiinduló érték csak akkor használható jól, ha a tetősíkokat külön vizsgáljuk. Egy árnyékos, több irányba tagolt tetőn a névleges teljesítmény és a hasznos hozam között számottevő eltérés lehet. A termelési profil ráadásul a fogyasztás időzítésétől és a hálózati csatlakozás lehetőségeitől is függ.

A tetősíkok külön kezelése

A déli, keleti és nyugati felületeket külön mezőként kell értékelni. Eltérő időpontban termelnek, ezért stringtervezésnél az azonos tájolású és hasonló dőlésszögű panelek összerendezése legyen az alapelv. Több tetősík esetén a hálózati betáplálási korlát is meghatározhatja, mekkora rendszer telepíthető ténylegesen.

A kémény, tetőfelépítmény vagy közeli fa árnyéka egyetlen panel helyett az egész string teljesítményét visszafoghatja. A reggeli és délutáni árnyékot ezért ugyanúgy fel kell mérni, mint a déli állapotot.

Több MPPT-bemenettel rendelkező inverter vagy megfelelő moduloptimalizálás segíthet a különböző tájolású, részben árnyékos mezők elkülönítésében. Ez az árnyékot nem szünteti meg, de mérsékelheti annak hatását a többi tetősíkra.

Amit helyszíni felméréskor ellenőrizni kell

• Tetőgeometria: mérd fel külön a használható síkokat, ablakokat és kéményeket.

• Árnyékpálya: vizsgáld a reggeli, déli és délutáni árnyékolást.

• Stringhossz: a panelszám illeszkedjen az inverter MPPT-feszültségtartományához.

• Karbantartási tér: maradjon hozzáférés a panelekhez, mert a maximális darabszám nem mindig a jó darabszám.

Panelek száma, inverter DC/AC arány és tárolókapacitás

Egy 5 kW-os inverterhez 450 W névleges teljesítményű panelekből 12 darab összesen 5,4 kWp DC oldali teljesítményt ad. Ez nem ugyanaz, mint egy 5 kW-os panelmező, mert a panelek egyenáramú névleges teljesítménye és az inverter váltakozó áramú névleges teljesítménye eltérő értéket jelöl. A tényleges darabszámot az éves fogyasztási cél, a stringfeszültség, az inverter bemeneti tartománya, a tetősíkok elrendezése és a hálózati csatlakozás korlátai együtt határozzák meg.

A DC/AC arány azt mutatja meg, mekkora a panelmező névleges DC-teljesítménye az inverter AC-teljesítményéhez képest. A gyakorlatban a 0,75 és 1,3 közötti értékek fordulnak elő, közel déli tájolásnál pedig a 0,9–1,1 közötti tartomány kiegyensúlyozott kiindulópont lehet. A nagyobb DC-oldali teljesítmény javítja a reggeli és délutáni kihasználást, erős napsütésben viszont az inverter levághatja a pillanatnyi csúcsot. A választást ezért a tájolás, a tető dőlése és az elosztói teljesítménykorlát alapján kell elvégezni.

A stringtervezés műszaki ellenőrzése

A panel adatlapján legalább ezeket az értékeket kell összevetni az inverter műszaki adataival:

• Üresjárati feszültség: hideg időben megemelkedik, ezért a string maximális feszültsége maradjon az inverter DC-határa alatt.

• MPP-feszültség: az üzemi feszültségnek bele kell esnie az inverter MPPT-tartományába.

• Maximális bemeneti áram: párhuzamos stringeknél az inverter áramkorlátját is ellenőrizni kell.

• MPPT-kiosztás: eltérő tetősík vagy árnyékos mező külön munkapontkövetőt igényelhet.

Akkumulátor a fogyasztási profilhoz igazítva

A tároló méretét az esti és éjszakai fogyasztás alapján kell meghatározni. Napközbeni jelenlét, klíma, bojler vagy hőszivattyú mellett a termelés közvetlenül felhasználható, így kisebb akkumulátor is elegendő lehet. Ha a háztartás terhelése főleg este jelentkezik, nagyobb kapacitás indokolható.

A PV-rendszer és az akkumulátor 1:0,5 és 1:1 közötti aránya tapasztalati irányszám, nem kötelező méretezési szabály. A névleges kapacitás mellett számít a használható kapacitás, a kisütési határ, a töltési teljesítmény és az inverter kompatibilitása. Nagy akkumulátor sem javítja automatikusan a gazdaságosságot, ha alacsony a fogyasztás, vagy a hálózati csatlakozás korlátozott üzemmódot kíván.

Költségbecslés és megtérülés számítása a gyakorlatban

Egy 5 kW-os rendszer ajánlati ára önmagában nem mondja meg, mennyi idő alatt térül meg. A számítást a fogyasztási profil, a hálózati csatlakozás, az elszámolás és az esetleges teljesítménykorlátozás együtt határozza meg. Ugyanaz a panelmező eltérő eredményt adhat egy nappal sokat fogyasztó, illetve egy főként esti terhelésű háztartásban.

A magyar piaci árszinten egy 5 kW-os rendszer teljes beruházása körülbelül 2,4–2,9 millió forint, tárolóval együtt pedig nagyjából 4,5–5,5 millió forint lehet, a hazai napelemrendszer-méretezési és piaci összefoglaló alapján. Ezek irányadó értékek. A tető tagoltsága, a mérőhely állapota, a tartószerkezet, az inverter kivitele és az engedélyezési feladatok egyaránt módosíthatják az ajánlatot.

Egyszerű hozamszámítás

Magyarországi átlagos körülmények között egy 5 kWp rendszer éves termelése hozzávetőleg 5500–6000 kWh lehet. Ez a mennyiség nem azonos a megtakarítással, mert a termelés és a fogyasztás időpontja ritkán esik teljesen egybe.

• Közvetlen fogyasztás: a napközben működő berendezések csökkentik a hálózati vételezést.

• Tárolt energia: az akkumulátor az esti felhasználást támogatja, veszteséggel és külön beruházási költséggel.

• Hálózatba adott energia: az elszámolási szabályok, valamint a vételezés és az átvétel értéke közötti különbség befolyásolja a pénzügyi eredményt.

• Üzemeltetés: az inverter, a védelem és a mérőhely későbbi költségeit is érdemes előre számításba venni.

A hozam kapacitásból és fajlagos termelésből számított irányszám. A megtérüléshez óránként kell összevetni a termelést, a helyben felhasznált energiát, a tárolást és a hálózati vételezést. A csatlakozás korlátai ezért ugyanúgy részei a kalkulációnak, mint a kWp-érték.

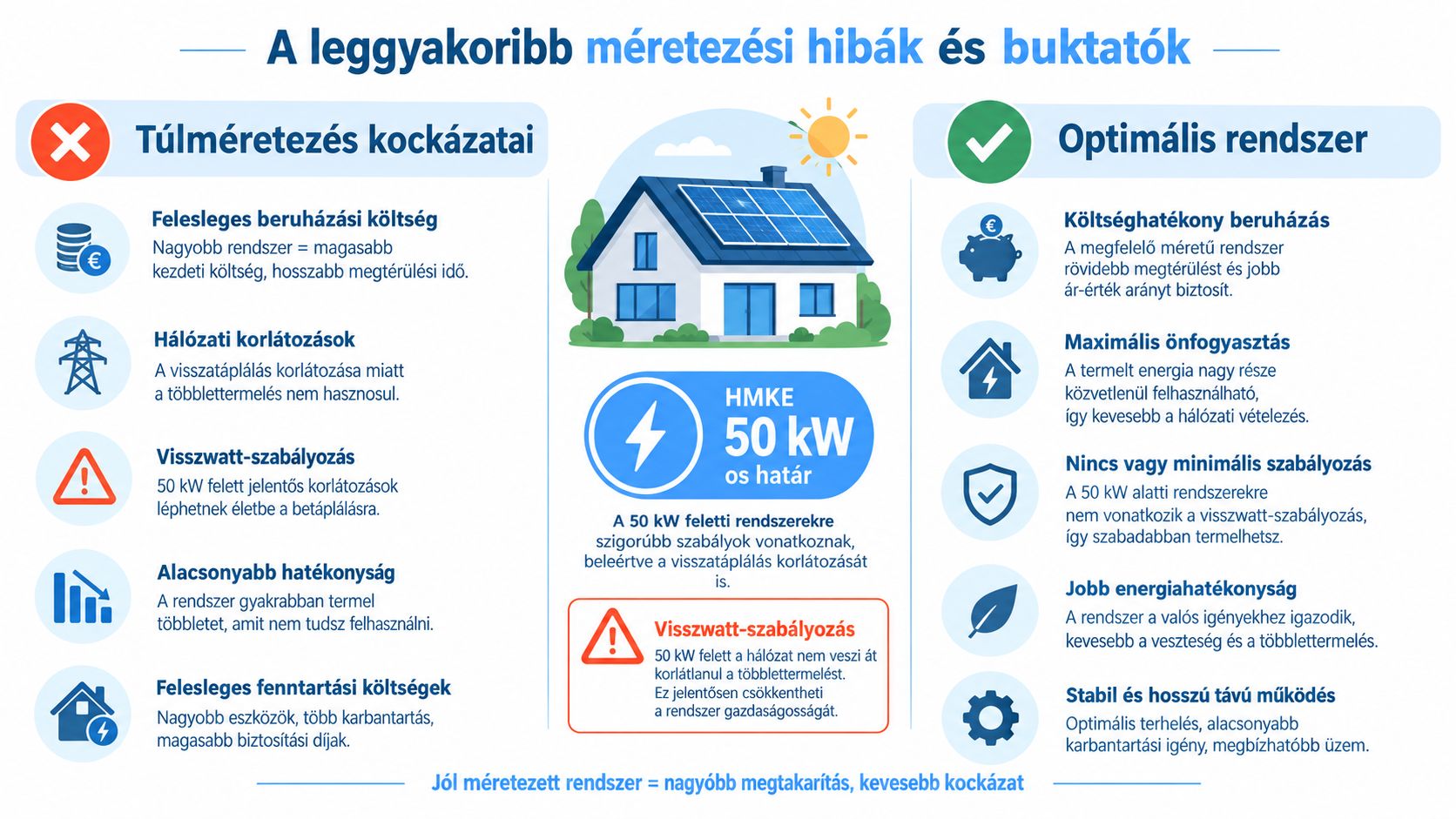

A leggyakoribb méretezési hibák és buktatók

A „minél nagyobb, annál jobb” elv csak akkor működik, ha a többlettermelést a fogyasztási profil, az inverter és a hálózati csatlakozás is kezelni tudja. Ha a tetőre a valós igényhez képest túl sok panel kerül, a nagyobb beruházás nem feltétlenül jelent nagyobb megtakarítást. A méretezést ezért nem a tetőn elférő panelek száma, hanem a fogyasztás időbeli eloszlása és a csatlakozás lehetőségei alapján kell kezdeni.

A HMKE tervezésénél az 50 kW-os határ és az elosztói csatlakozási feltételek külön kérdésként kezelendők. A visszwatt-szabályozás, a helyi hálózati kapacitás vagy egy elosztói korlátozás miatt a rendszer nem feltétlenül adhatja le a teljes pillanatnyi termelését. Ilyenkor a vezérlés, az önfogyasztás és az akkumulátorral való együttműködés többet számít, mint néhány további panel.

A tipikus hibák mögötti döntések

• Fogyasztás félrebecslése: a jelenlegi számla nem mutatja meg automatikusan egy későbbi hőszivattyú, klíma vagy elektromos autó igényét.

• Rossz stringkiosztás: eltérő tájolású vagy árnyékos panelek közös stringben veszteséget okozhatnak.

• Nem megfelelő tároló: a túl kicsi akkumulátor nem veszi át az esti fogyasztást, a túl nagy pedig alacsony kihasználtsággal működik.

• Hibás inverterarány: a túl kicsi inverter gyakran levágja a csúcstermelést, a túl nagy pedig kedvezőtlen részterhelésen üzemelhet.

A csatlakozási korlát már a tervezés elején eldöntheti, hogy visszatápláló, korlátozott vagy tárolóval támogatott üzemmód illeszkedik-e az ingatlanhoz. A hazai piaci összefoglaló szerint a csatlakozási lehetőségek sok tervet késleltetnek, ezért ezt a vizsgálatot nem szabad a kivitelezés végére hagyni (csatlakozási korlátokról szóló hazai piaci összefoglaló).

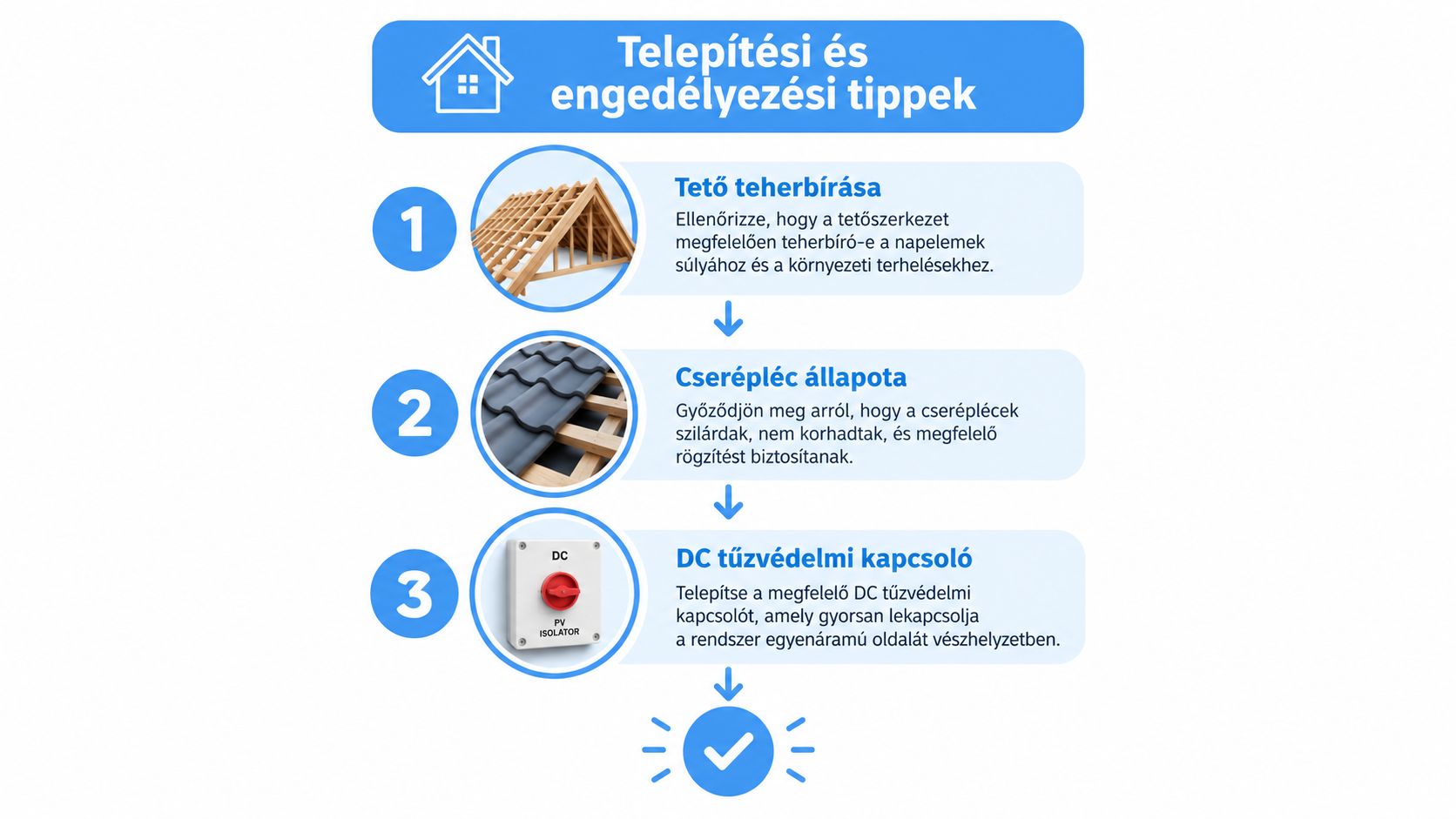

Telepítési és engedélyezési tippek a zökkenőmentes átvételhez

A jó méretezés csak akkor válik működő rendszerré, ha a tető, a villamos védelem és a dokumentáció is rendben van. A helyszíni bejáráson ne a panelhelyek kijelölése legyen az első feladat. Előbb azt kell tisztázni, hogy a tetőszerkezet, a héjazat és a mérőhely alkalmas-e a tervezett kialakításra.

Helyszíni ellenőrzőlista

• Tető teherbírása: ellenőrizd a tartószerkezet állapotát, a rögzítési pontokat és a várható szélterhelést.

• Cserépléc állapota: a törékeny vagy elöregedett héjazatot még a panelezés előtt javítani kell.

• Kábelvezetés: a DC- és AC-nyomvonal legyen rövid, védett és ellenőrizhető.

• DC tűzvédelmi kapcsoló: az elhelyezést és a hozzáférhetőséget a tervben rögzíteni kell.

• AC túlfeszültség-védelem: a megfelelő védelem és leválasztás a rendszer biztonságos üzemeltetésének része.

• Érintésvédelmi mérés: az átadáskor a vonatkozó műszaki előírások szerinti mérési dokumentáció legyen elérhető.

Engedélyezés és átadás

A HMKE-folyamatban a tervezői nyilatkozat, az egyvonalas kapcsolási rajz, az elosztói hozzájárulás kérése, a szükséges igazolások, a mérőhely kialakítása és a végleges csatlakozási dokumentáció egymásra épül. A pontos dokumentumlista elosztónként és a választott műszaki megoldás szerint eltérhet, ezért a kivitelezőnek előre írásban kell rögzítenie, ki intézi az egyes lépéseket.

A szerződésben szerepeljen a beépített panelek, inverterek és védelmi eszközök típusa, a vállalt teljesítmény, a dokumentáció tartalma, az átadási jegyzőkönyv, a garanciális feltételek és a szervizelés módja. A kivitelezés végén ne csak azt ellenőrizd, hogy az inverter bekapcsol-e. Kérd el a mérési eredményeket, a kapcsolási rajzot, a garanciairatokat és a monitoring-hozzáférést is.
