Földelési ellenállás megengedett értéke útmutató

A „10 Ω alatt mindig megfelelő” tanács jól hangzik, de szakmailag félrevezető. A földelési ellenállás megengedett értéke nem egyetlen, minden épületre és minden védelmi rendszerre alkalmazható szám. Más szempont érvényesülhet egy lakóépület TN-rendszerű érintésvédelménél, egy TT-rendszernél, egy villámvédelmi földelésnél vagy egy távközlési berendezés potenciálkiegyenlítésénél.

A helyes kérdés ezért nem az, hogy „jó-e a mérés 10 Ω alatt”, hanem az, hogy melyik rendszert, milyen célból, milyen szabványi és hálózati feltételek mellett vizsgáljuk. A szám önmagában csak mérési eredmény. A megfelelőséget a védelmi mód, a kioldási feltételek, a talaj és a teljes földelőrendszer együtt határozza meg.

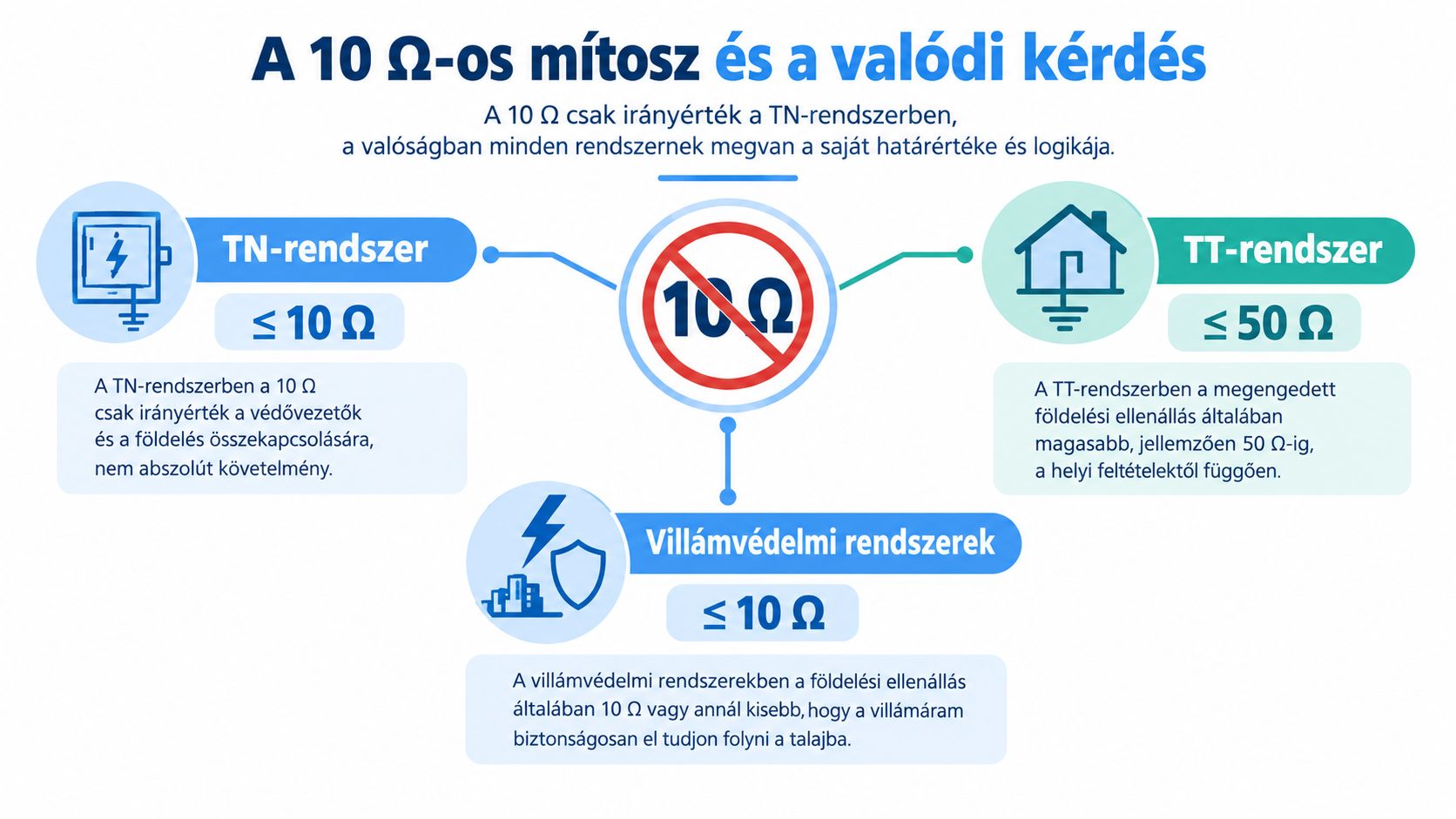

A 10 Ω-os mítosz és a valódi kérdés

A 10 Ω nem általános megfelelőségi határérték, hanem sok helyzetben használt gyakorlati irányérték. Lakóépületeknél és kisebb közcélú rendszereknél gyakran ezt tekintik kedvező célnak, miközben a követelmény bizonyos esetekben 10–30 Ω közötti tartományként jelenik meg. Más szakmai értelmezések a „lehetőleg 10 Ω alatt” vagy a „legfeljebb 10 Ω” megfogalmazást használják. A földelési ellenállás méréséről szóló hazai összefoglaló is azt mutatja, hogy a megengedett érték a rendszer rendeltetésétől és kialakításától függ.

A mérési jegyzőkönyvben szereplő szám önmagában nem válaszolja meg, hogy megfelelő-e a védelem. TN-rendszernél a hibaáram visszatérési útja, a védelmi készülék és a hibahelyi hurokimpedancia együtt határozza meg a lekapcsolás feltételeit. Villámvédelemnél a földelő elektróda csak egy elem. A felfogók, a levezetők, a földelők és a potenciálkiegyenlítés közös rendszert alkotnak.

Miért nem elég egyetlen szám

A helyes értékeléshez legalább ezeket kell figyelembe venni:

• Védelmi mód: TN, TT és IT rendszerben eltér a hibaáram útja és a lekapcsolás logikája.

• Rendszerfeladat: más szempont érvényesül érintésvédelemnél, villámvédelemnél, túlfeszültség-védelemnél és távközlési potenciálkiegyenlítésnél.

• Talaj és geometria: a talaj fajlagos ellenállása, valamint a rúd, szalag, lemez vagy földelőháló mérete és elrendezése közvetlenül hat a mérésre.

• Kioldási feltétel: a védelmi készüléknek a hibahelyen kialakuló feszültséget és hibaáramot az előírt időn belül kell kezelnie.

A 10 Ω alatti eredmény kedvező kiindulópont lehet, de nem igazolja önmagában a teljes villamos rendszer megfelelőségét. A Magyar Elektrotechnikai Egyesület szakmai anyaga alapján a rendszer rendeltetésével együtt kell értelmezni a számot. TN-rendszerű érintésvédelemnél gyakran megjelenik a legfeljebb 10 Ω, villámvédelmi rendszereknél viszont ez sok esetben ajánlás, nem automatikus felső határ.

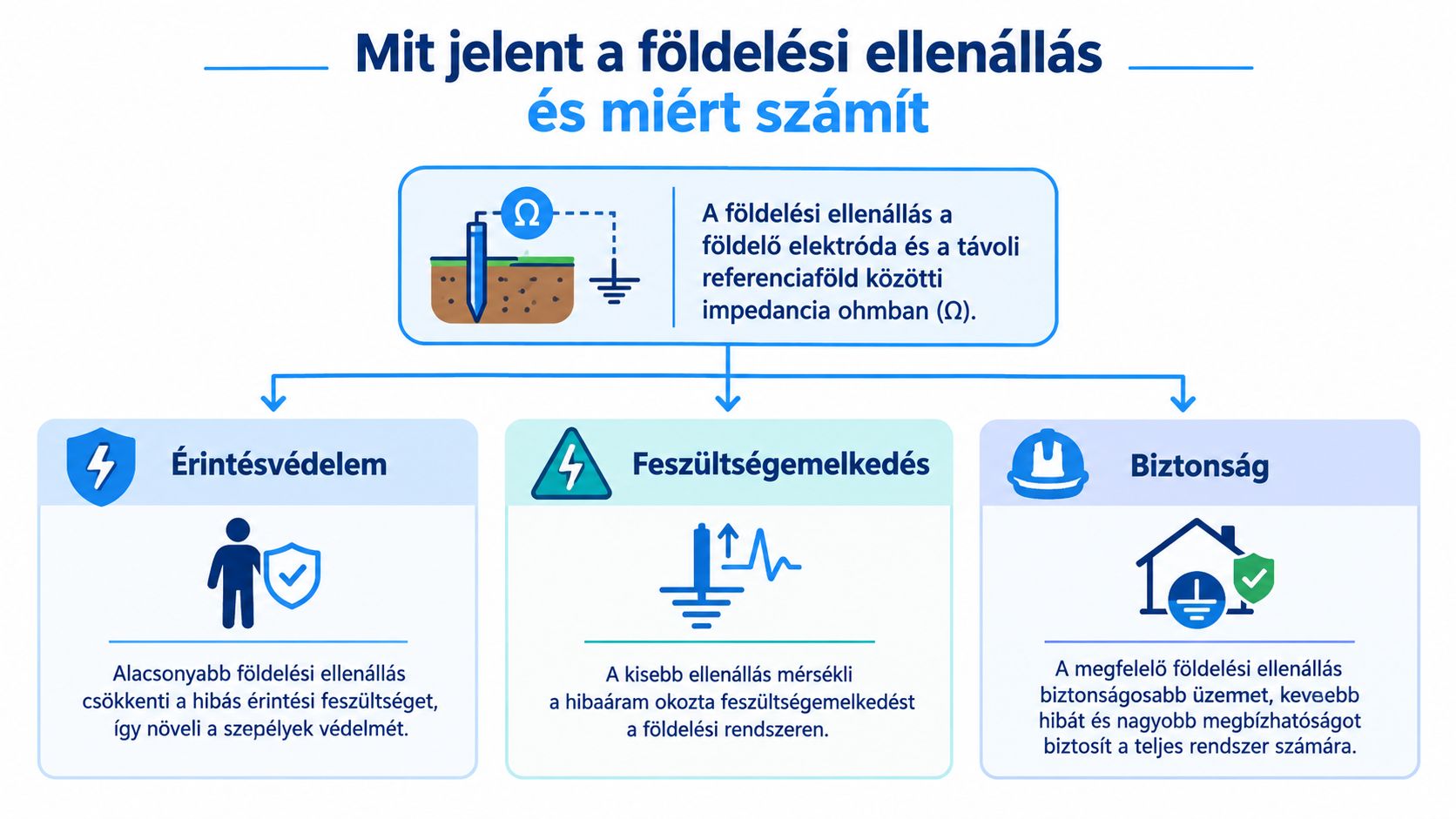

Mit jelent a földelési ellenállás és miért számít

A földelési ellenállás a földelő elektróda és a távoli referenciaföld közötti elektromos ellenállás. Mértékegysége az ohm, jele R. A gyakorlatban nem tökéletesen „tiszta” ellenállást mérünk, mert váltakozó és lökésszerű áramoknál a földelőrendszer impedanciája, vagyis az ellenállás és más villamos hatások együttese is számít.

Hiba esetén a fémes, normál üzemben feszültségmentes részek potenciálja megemelkedhet. Egyszerűsített összefüggéssel ez így írható fel:

U = I × R

Ha a hibaáram I, a földelési ellenállás pedig R, akkor a földelő környezetében létrejövő feszültségemelkedés U lesz. A cél nem a szó szerinti nulla ohm elérése. A cél az, hogy a védelmi rendszer a veszélyes érintési és lépésfeszültséget korlátozza, a hibát pedig megfelelően gyorsan lekapcsolja vagy elvezesse.

A talaj és a földelő kialakítása

A talaj fajlagos ellenállása, ρ, azt fejezi ki, mennyire vezeti az adott talaj az elektromos áramot. Nedves, jó vezetőképességű talajban általában könnyebb megfelelő földelést létrehozni, míg száraz, köves vagy homokos környezetben nagyobb elektródafelületre és átgondoltabb kialakításra lehet szükség.

A geometria legalább ilyen fontos. Egyetlen rövid rúd más eredményt ad, mint több, megfelelő távolságra telepített rúd, egy hosszú földelőszalag vagy egy épületet körülvevő földelőháló. A mérnöki számításoknál ezért nemcsak az anyagot, hanem a hosszúságot, a mélységet, az elektródák egymáshoz viszonyított helyzetét és a talajrétegeket is figyelembe kell venni.

Az érintésvédelmi logika a veszélyes érintési feszültség korlátozására épül. A hazai szakmai anyagok ezt rendszerint az 50 V-os megengedett érintési feszültséghez kötik, amelynek teljesüléséhez sok esetben alacsony ohmos földelés szükséges. A földelési ellenállás értelmezésekor viszont mindig azt kell vizsgálni, hogy a konkrét védelmi rendszer miként korlátozza a hibát.

A TN-rendszerben a hibaáram jellemzően kis impedanciájú, vezetőképes úton tér vissza a táppont felé, ezért a gyors lekapcsolás és a hurokimpedancia a központi kérdés. TT-rendszerben a fogyasztói földelő és a táppont földelése elkülönülhet, így a földelési ellenállás és a hibaáram-védőkapcsoló együtt játszik fontos szerepet. IT-rendszerben a táppont földhöz képesti kapcsolata eltérő, ezért a felügyelet és az első hiba kezelése külön tervezési logikát igényel.

Háztartási és ipari villamos berendezések követelményei

A lakóépületeknél a 10 Ω gyakran használt gyakorlati irányérték a TN-rendszerű érintésvédelmi földelések környezetében. Ez azonban nem választható el a védővezető folytonosságától, a fő földelősíntől, a potenciálkiegyenlítéstől és a védelmi készülékek működésétől.

A TvMI 7.6:2024.02.01. már konkrét, talaj- és alapterületfüggő követelményeket is rögzít. Egyetlen földelő vagy leválasztható egyedi földelő, illetve földelőcsoport esetén R ≤ 2 Ω vagy R ≤ 6ρ/√A, az építmény földelőrendszerének eredő értékére pedig R ≤ 2 Ω vagy R ≤ 3ρ/√A alkalmazható a dokumentumban meghatározott feltételek szerint. A képletekben ρ a talaj fajlagos ellenállása, A pedig az építmény alapterülete. A TvMI 7.6:2024.02.01. dokumentuma alapján látható, hogy a korszerű követelmény nem mindig egyetlen kerek számot használ.

Mi változik ipari környezetben

Ipari létesítményekben a rendszer kiterjedése, a kábelhálózatok hossza, a gépek teljesítménye és a zárlati viszonyok miatt a földelést nem lehet lakóépületi mintára méretezni. Egy motoros hálózat, egy elosztóközpont vagy egy nagy kiterjedésű technológiai berendezés több földelési és potenciálkiegyenlítési pontot tartalmazhat.

A fő földelősínhez csatlakozhat a védővezető, a fémszerkezet, a csőhálózat, a villámvédelmi rendszer és más idegen vezetőképes rész. A csatlakozások célja, hogy hiba vagy túlfeszültség esetén ne alakuljanak ki veszélyes potenciálkülönbségek az egymáshoz közel lévő fémrészek között.

Egy egyszerűsített ellenőrzési példa

Egy 230 V-os TN-C-S rendszerben nem úgy kell gondolkodni, hogy a földelőszonda önmagában „leoldatja” a biztosítót. A hibaáram útját a fázisvezető, a védővezető, a PEN-szétválasztás utáni vezetőszakaszok, a csatlakozások és a földelés együtt határozzák meg.

A leoldási idő vizsgálatakor a teljes hurokimpedanciát kell ellenőrizni, nem kizárólag a földelő ellenállását. Ha a mérés jó földelőértéket mutat, de a PE-vezető megszakadt vagy egy kötés nagy átmeneti ellenállású, a védelem mégsem működik megfelelően. Ezért az ellenőrzés része a folytonosság, a hurokimpedancia, a védelmi készülék és az EPH vizsgálata is.

Villámvédelmi és távközlési rendszerek eltérő szabályai

A villámvédelmi földelésnél a 10 Ω nem univerzális határérték. Villámáram esetén rövid idejű, nagy energiájú áramimpulzus és gyors potenciálemelkedés alakulhat ki. Ezért a mért ellenállás mellett a földelőhálózat kialakítása, a levezetők elrendezése és a potenciálkiegyenlítés együtt határozza meg a védelem működését.

Az MSZ EN 62305 szemléletében a 10 Ω inkább ajánlási érték, nem minden esetben kötelező felső határ. A villámvédelmi fokozat, a felfogó- és levezetőrendszer, az épület geometriája, valamint a földelők kapcsolata közösen adja meg az elfogadható megoldást. Egyetlen, elszigetelten mért elektróda értéke ezért nem jellemzi automatikusan a teljes rendszer viselkedését.

Távközlési földelések és túlfeszültség-védelem

Távközlési és informatikai rendszereknél a földelés stabil referencia-potenciált, kisebb zavarszintet és biztonságos túlfeszültség-levezetést szolgál. A követelmény függhet a berendezéstől, a hálózat felépítésétől, a csatlakozási ponttól, valamint a szolgáltatói előírásoktól.

Napelemes rendszernél a tartószerkezetet, az invertert, a túlfeszültség-védelmi eszközöket és az épület földelését összehangoltan kell kialakítani. A rövid áramút és a kis potenciálkülönbség gyakran többet számít, mint egy önmagában kedvező ohmérték. Egyes rendszereknél a 2 Ω alatti célérték kedvező lehet a túlfeszültség-védelem működéséhez, de ebből nem következik minden berendezésre azonos, kötelező határérték.

A régebbi magyar szakirodalomban más célértékek is előfordulnak. Egy 2004-es szakmai anyag bizonyos hálózati hibaáramok mellett az 50 Ω alatti földelő-ellenállást tekintette megfelelőnek. Ez jól szemlélteti a történeti és alkalmazási különbségeket. A Villanyszerelők Lapja vonatkozó szakmai válasza nem mai, univerzális határérték, hanem annak megértését segíti, miért kell a számokat mindig az adott rendszer és szabvány szerint értelmezni.

Hogyan mérjünk földelési ellenállást helyesen

A mérési eredmény csak akkor értelmezhető, ha ismerjük a mérési módszert, a leválasztást, a talaj állapotát és a vizsgált földelő pontos szerepét. Egy egyszerű kétpólusú mérés alkalmas lehet tájékoztató ellenőrzésre, de nem minden esetben ad önállóan hiteles képet a földelő elektróda ellenállásáról.

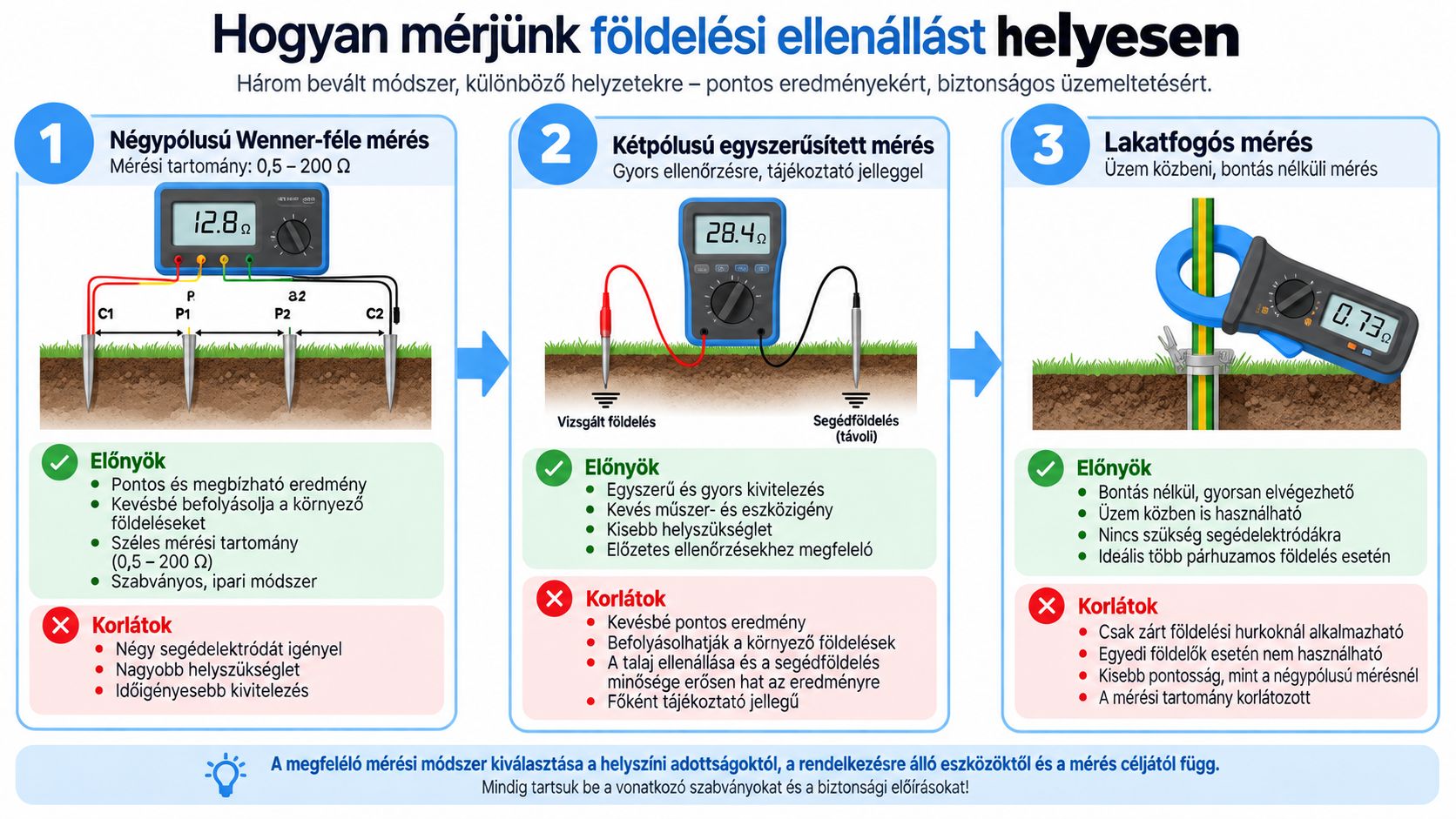

A három gyakori mérési eljárás

1. Négypólusú vagy Wenner-féle mérés. A módszer segédelektródákat használ, és a vizsgált földelőtől független mérési elrendezéssel dolgozik. Talajvizsgálatnál és földelőrendszer-tervezésnél különösen hasznos, mert a talaj fajlagos ellenállásáról is adhat információt. A megadott szakmai mérési brief ezt 0,5–200 Ω tartományban említi, de a tényleges pontosságot a műszer, az elrendezés és a helyszín befolyásolja.

1. Kétpólusú egyszerűsített mérés. Ilyenkor a vizsgált földelőt egy másik, ismertnek feltételezett földelési ponttal hasonlítjuk össze. Gyors helyszíni ellenőrzésre használható, de a másik földelési út ellenállása is bekerülhet az eredménybe. Ezért vízvezeték vagy épületszerkezet felhasználásakor a mérési eredményt óvatosan kell kezelni.

1. Lakatfogós mérés. A lakatfogós földelésellenállás-mérő a földelővezető megbontása nélkül vizsgálhatja a hurkot. Utólagos, nehezen bontható rendszereknél praktikus, de csak olyan földelési hálózatban értékelhető megfelelően, ahol a mérőáram számára zárt visszaút áll rendelkezésre.

A mérési elrendezés döntő szerepe

Segédelektródás mérésnél a szondák távolságát a földelő méretéhez és a helyszínhez kell igazítani. A gyakorlati útmutatók gyakran a földelő hosszának 3–5-szörösét használják kiindulási távolságként, de a mérési görbét és a szondák tényleges hatását szakembernek kell ellenőriznie.

A talajnedvesség, a fagy, a kiszáradás és a rétegződés megváltoztathatja az eredményt. Egy nyári, száraz időszakban kapott magasabb érték nem feltétlenül ugyanazt a kockázatot jelenti, mint egy nedves időszakban mért alacsonyabb érték, de a mérés mindkét esetben a vizsgált szabványhelyzethez kötött.

A mérés után ne csak azt írjuk fel, hogy „R = 8 Ω”. A jegyzőkönyvben szerepeljen a vizsgált rendszer, a mérési módszer, a mérési pont, az időjárási és talajviszony, a leválasztás módja, a műszer azonosítása és a minősítés alapja. A 8 Ω csak akkor minősíthető, ha tudjuk, mire vonatkozik.

A mérési módszereket az alábbi videó is szemlélteti:

Gyakori hibák és javítási lehetőségek

A nem megfelelő eredmény ritkán oldható meg pusztán egy „nagyobb földelő” beépítésével. Először azt kell kideríteni, hogy a magas értéket a talaj, az elektróda, a kötés, a folytonosság vagy a hibás mérési elrendezés okozza-e.

Száraz talaj és kevés elektróda

Egy száraz, homokos talajban létesített rövid rúdföldelő magas ellenállást mutathat. Ilyenkor a kivitelező a talajviszonyokhoz igazított elektródageometriával, párhuzamos földelőkkel vagy megfelelő földelőanyaggal javíthatja a rendszert. A nedvességmegőrző vagy vezetőképességet javító anyagok alkalmazását csak tervezett, ellenőrizhető módon szabad kezelni, mert egy időszakos javulás nem helyettesíti a tartós műszaki megoldást.

A párhuzamosan telepített második rúd csökkentheti az eredő ellenállást, de csak akkor, ha az elektródák megfelelő távolságban vannak, és a kötés tartós. Két egymás mellé ütött rúd nem feltétlenül viselkedik két független földelőként, ha a ható földelési mezők erősen átfedik egymást.

Korrózió és szakadt földelőszalag

Kültéri rendszereknél a korrózió elvékonyíthatja az acélelemet, a csatlakozás pedig idővel átmeneti ellenállást növelhet. A hibakeresés során nem elég a földelőszonda környezetét vizsgálni. A szakembernek végig kell követnie a földelőszalagot, a toldóhüvelyeket, a fő földelősín bekötését és a védővezetők csatlakozásait.

Ha egy szalag eltört vagy leszakadt, a mérés akár megtévesztően változó eredményt is adhat. Ilyenkor a javítás a hibás szakasz feltárásával, a korrózióálló kötés kialakításával és a folytonosság ellenőrzésével kezdődik. A visszatöltés előtt érdemes dokumentálni a kötéseket, mert később a feltárás újra jelentős munkával járhat.

Hibás PEN- és PE-kezelés

Régebbi hálózatoknál komoly kockázatot jelenthet a nulla- és védővezető helytelen összekötése vagy felcserélése. A védővezető és a nulla vezető szerepe nem cserélhető fel tetszőlegesen, a PEN szétválasztása után pedig a rendszer kialakításának megfelelően kell eljárni.

Javítás után nincs lezárva a munka: újra kell mérni a földelést, a folytonosságot, a hurokimpedanciát és az érintésvédelmi működést, majd az eredményeket jegyzőkönyvben kell rögzíteni.

Az utómérés nem adminisztrációs formalitás. Megmutatja, hogy a javítás ténylegesen megszüntette-e a hibát, és bizonyítja, milyen állapotban volt a rendszer az átadáskor.

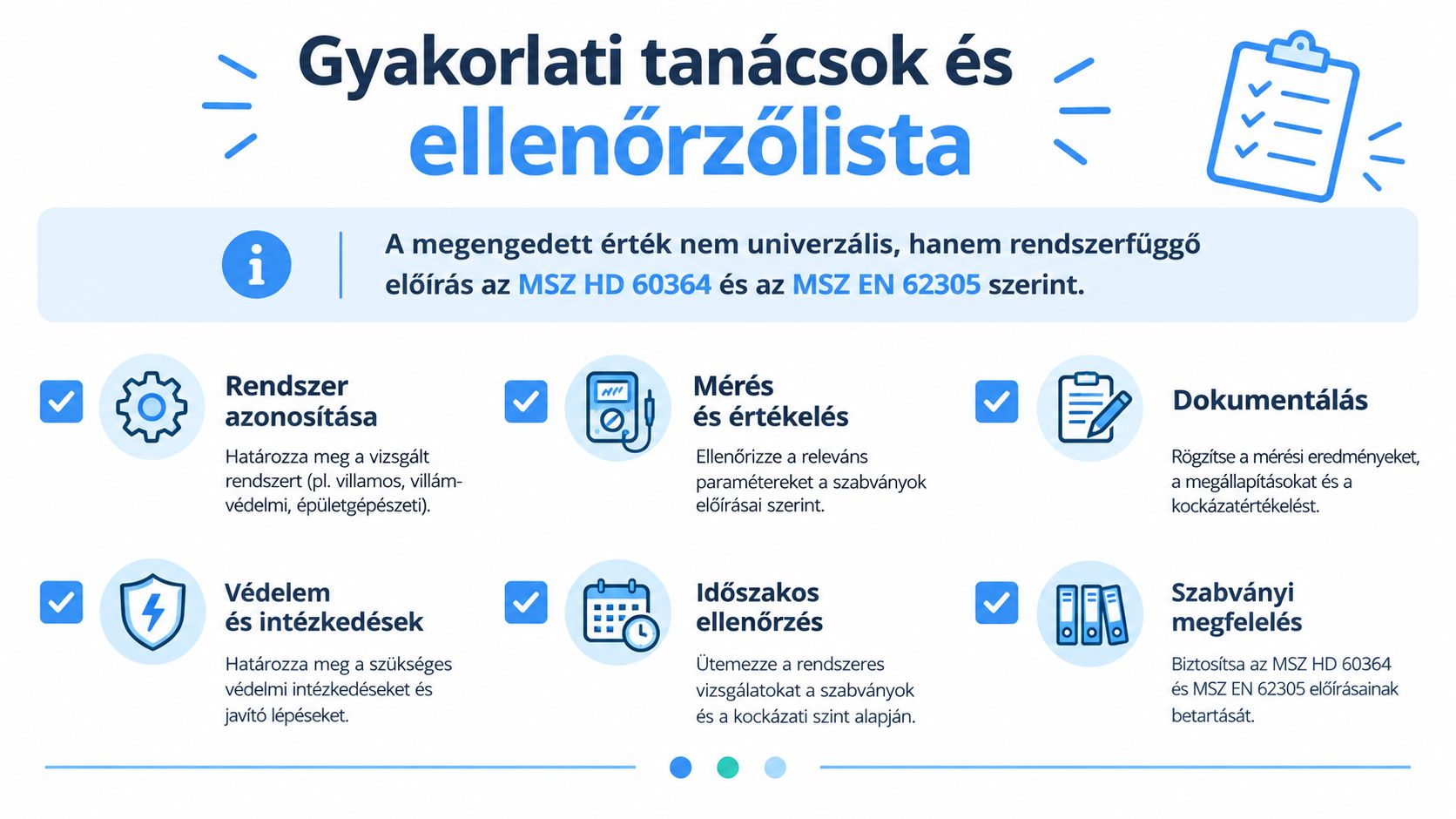

Gyakorlati tanácsok és ellenőrzőlista

A földelési ellenállás megengedett értéke mindig a rendszer céljához és a vonatkozó előíráshoz kötődik. A mérés előtt azonosítsuk, hogy TN-, TT-, IT-, villámvédelmi vagy távközlési rendszert vizsgálunk, majd válasszuk ki az ehhez illeszkedő mérési módszert és minősítési alapot.

A tulajdonosnak nem kell saját kezűleg hibát keresnie feszültség alatt. A villamos biztonságtechnikai felülvizsgálatot megfelelő végzettségű szakemberre kell bízni, különösen új bekötés, bővítés, napelemes rendszer, villámvédelmi átalakítás vagy visszatérő hibajelenség esetén.

Ellenőrzőlista a helyszíni vizsgálathoz

• Rendszerazonosítás: Rögzítsük a védelmi módot és a földelés rendeltetését.

• Dokumentáció: Keressük elő a korábbi terveket, jegyzőkönyveket és átalakítási adatokat.

• Szemrevételezés: Ellenőrizzük a földelőszalagot, rudakat, kötéseket, fő földelősínt és a látható korróziót.

• Folytonosság: Vizsgáljuk meg, hogy a PE- és EPH-vezetők megszakítás nélkül csatlakoznak-e.

• Mérési módszer: A helyszínhez és a rendszerhez válasszunk négypólusú, kétpólusú vagy lakatfogós eljárást.

• Környezeti feltételek: Jegyezzük fel a talaj és az időjárás állapotát, mert ezek befolyásolhatják az eredményt.

• Határérték: Ne automatikusan 10 Ω-hoz, hanem az adott szabványi és tervezési követelményhez viszonyítsunk.

• Védelmi működés: Ellenőrizzük a hurokimpedanciát, a védelmi készülékeket és a lekapcsolási feltételeket.

• Javítás: Hibás eredménynél tárjuk fel az okot, ne csak további elektródát telepítsünk.

• Jegyzőkönyv: A mérési adatokat, a műszert, a módszert és a minősítést dokumentáljuk.

A méréshez szükséges eszköz kiválasztásakor a funkció illeszkedjen a feladathoz. Az ElekroExpressz webáruház földelési ellenállás mérésére alkalmas műszereket, például UNI-T UT572 típust, valamint lakatfogós földelésellenállás-mérőket, köztük UNI-T UT275 és UT278A+ modelleket is forgalmaz. Látogass el az oldalra, válaszd ki a rendszeredhez és a mérési módszerhez megfelelő műszert, majd a végleges megfelelőségi minősítést bízd szakképzett felülvizsgálóra.
