LED szalag mennyezetre szerelése lépésről lépésre

A mennyezetbe rejtett LED-szalag este bekapcsol, majd a fény lassan hullámzani kezd. A nappali egyik sarka erősebben világít, a másiknál már láthatóan gyengébb a fény, néhány hét múlva pedig a szalag széle elválik a festett felülettől. Ilyenkor sokan magát a LED-szalagot hibáztatják, pedig a problémát többnyire a helytelen méretezés, a gyenge hőelvezetés vagy az elégtelen előkészítés okozza.

A LED szalag mennyezetre akkor ad tartós és szép eredményt, ha a döntések megfelelő sorrendben születnek meg. Előbb meg kell határozni a világítás szerepét, utána kiválasztani a feszültséget, a fénykaraktert és a szalag típusát, majd ezekhez kell igazítani a tápegységet, a vezérlőt, a profilt és a csatlakozásokat. A következő munkafolyamat ezt a logikát követi, a tervezéstől a próbaüzemig.

Mikor éri meg a LED szalag a mennyezeten

Egy gipszkarton álmennyezetbe rejtett, melegfehér LED-szalag hibátlanul működött a szerelés napján. Később a tulajdonos azt tapasztalta, hogy este villogni kezd, a fényerő szabályozásakor pedig hullámzó világítás jelent meg a nappaliban. A szalag, a vezérlő és a látható bekötések első ránézésre rendben voltak, de a rendszer tervezésekor nem tisztázták, hogy a szalag hangulatfényt vagy fővilágítást fog-e adni.

Ez a különbség mindent meghatároz. A mennyezetbe rejtett szalag kiváló indirekt világítás, amely lágy fényfoltot rajzol a falra vagy a mennyezet síkjára. Nappaliban hangulatfényt, folyosón diszkrét éjszakai fényt, konyhában pedig megfelelően elhelyezett profil mellett munkapultot támogató fényt adhat. Általános, lefelé irányuló fővilágításként viszont nem mindig célszerű, mert a fény jelentős része visszaverődésből érkezik.

A helyiség és a világítás feladata

Mielőtt métert vásárolna, válaszolja meg ezeket a kérdéseket:

• Mi a világítás szerepe? Hangulatfényhez más fényerő és optikai kialakítás kell, mint munkafelület megvilágításához.

• Milyen a mennyezet? Gipszkarton, vakolt felület, díszléc és beton más rögzítési megoldást kíván.

• Hozzáférhető marad a rendszer? A tápegység és a vezérlő ne kerüljön lezárt, később bonthatatlan üregbe.

• Látható lesz a LED-pontozás? Nyitott szerelésnél ez zavaró lehet, rejtett világításnál pedig egyenetlen fényfoltot okozhat.

A magyar világítástechnikai piac hosszabb távon növekedést mutatott, miközben a világítási eladások egy visszaeső évben 526 millió euróra csökkentek a korábbi 716 millió euróról. Ugyanez az iparági összefoglaló 2013 óta közel 10%-os átlagos éves növekedést jelzett, ami jól mutatja a korszerű, alacsony fogyasztású világítási megoldások iránti tartós érdeklődést a magyar világítási piac összefoglalójában.

Szerelési szabály: A LED-szalag a mennyezeten legtöbbször kiegészítő fényforrás. Ha fővilágítást szeretne, hasonlítsa össze a fényeloszlást, a karbantarthatóságot és a teljes rendszer költségét egy LED-panellel vagy mennyezeti lámpatesttel is.

A LED-panel sokszor praktikusabb, ha egyenletes, közvetlen fényre van szükség. A mennyezeti LED-szalag akkor indokolt, ha a fényforrás elrejtése, a folytonos fényvonal és a tér hangulata fontosabb, mint az egyszerű csere. A választást nem a látvány önmagában, hanem a helyiség használata és a későbbi javíthatóság döntse el.

A megfelelő LED szalag kiválasztása

A mennyezetre kerülő szalag kiválasztásánál négy adatot kell együtt kezelni: feszültség, színhőmérséklet, fényerő és szalagtípus. Ha ezek közül csak az egyikre figyel, a kész rendszer könnyen csalódást okoz. A megfelelő termék nem feltétlenül a legerősebb, hanem az, amelyik a helyiséghez, a profilhoz és a működési időhöz illeszkedik.

A 12 voltos rendszerek rövidebb szakaszoknál használhatók kényelmesen. A 24 voltos változatok hosszabb, egybefüggő mennyezeti vonalaknál előnyösebbek, mert a szalag végén kisebb lehet a feszültségesés. A választásnál mindig ellenőrizze, hogy a szalag, a tápegység és a vezérlő ugyanarra a névleges feszültségre készült-e.

Színhőmérséklet és fénykarakter

A melegfehér fény otthonosabb, ezért nappaliban és pihenőhelyiségekben általában kellemesebb. A semleges fehér konyhában és közlekedőben praktikusabb lehet, mert tisztább munkafényt ad. A CCT-szalagok és vezérlők lehetővé teszik a fehér fény karakterének állítását, de csak akkor, ha a teljes rendszer kompatibilis.

A fényerőt a gyártók gyakran lumen/méterben adják meg. A rendelkezésre álló magyar szakmai példák között egy 14,4 W/m teljesítményű szalag 1000–1200 lm/m körüli fényáramot adhat, ami hangulatvilágításhoz elegendő lehet, de fő fényforrásként már a helyiség és a fényvisszaverő felületek alapján kell értékelni a LED-szalagok mennyezeti szereléséről szóló útmutatóban.

A COB LED-szalag folytonosabb fényvonalat ad, mert a fénykibocsátás kevésbé pontszerű. Rejtett mennyezeti világításnál ez különösen hasznos, mert a falon vagy a mennyezeti peremen nem jelennek meg zavaró fényfoltok. A magas CRI érték a színek természetesebb megjelenítését támogatja, ami konyhában, öltözőben és munkatérben fontosabb, mint egy pusztán dekoratív fényvonalnál.

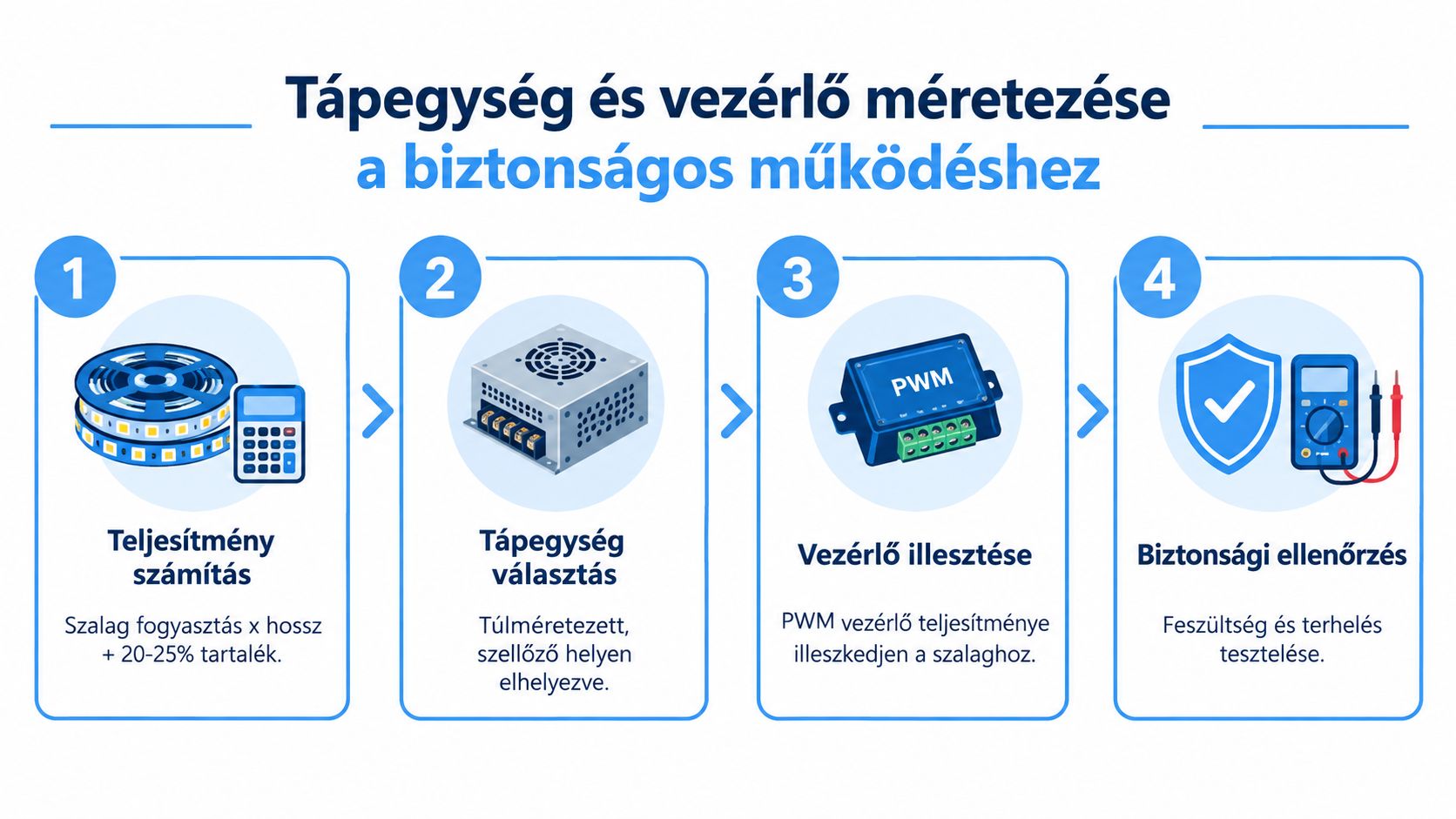

Tápegység és vezérlő méretezése a biztonságos működéshez

A mennyezeti LED-szalag méretezését a teljesítményigénnyel kell kezdeni. Szorozza meg a szalag méterenkénti fogyasztását a teljes hosszal, majd hagyjon üzemi tartalékot. A szakmai gyakorlat szerint a tápegység teljesítményének legalább 20–25%-kal meg kell haladnia a számított fogyasztást a budapesti LED-szalag-szerelési és munkadíj-útmutató szerint.

A számítás menete

Egy 8 méteres, 14,4 W/m teljesítményű szalag számított fogyasztása:

8 m × 14,4 W/m = 115,2 W

Ilyen rendszerhez nem 120 watt körüli tápegységet választanék, hanem legalább 150 W-os típust. Hosszabb üzemnél inkább 200 W-os, 24 V-os tápegység jöhet szóba. A szalag adatlapját, a környezeti hőmérsékletet, a beépítés módját és a vezérlő veszteségét szintén ellenőrizni kell.

A túl kicsi tápegység bekapcsoláskor villogást, fokozatos fényerő-esést és túlzott melegedést okozhat. Mennyezet feletti, rosszul szellőző térben ne szorítsa szigetelőanyagok közé, és ne rejtse olyan helyre, ahol később nem lehet hozzáférni.

A vezérlő terhelhetősége

A vezérlőnél a feszültség mellett a kimeneti terhelhetőséget is ellenőrizni kell. Egyszínű szalaghoz PWM fényerőszabályzó, CCT-szalaghoz kétcsatornás vezérlő, RGB-rendszerhez többcsatornás RGB vezérlő szükséges.

96 W felett már érdemes erősítős vezérlőben gondolkodni. Hosszabb szakasznál a betáplálást ne automatikusan a végpontra vezesse. A vezeték keresztmetszetét, a távolságot és a szakaszok elrendezését együtt kell megtervezni, különben a vezérlő működik, a fény mégis egyenetlen lesz.

A polaritást minden bekötés előtt ellenőrizze. 12 V vagy 24 V egyenáramú rendszerhez megfelelő tápegység kell, amelyet célszerű a kötődoboz közelében elhelyezni, hogy a hibakeresés és a csere később is elvégezhető legyen.

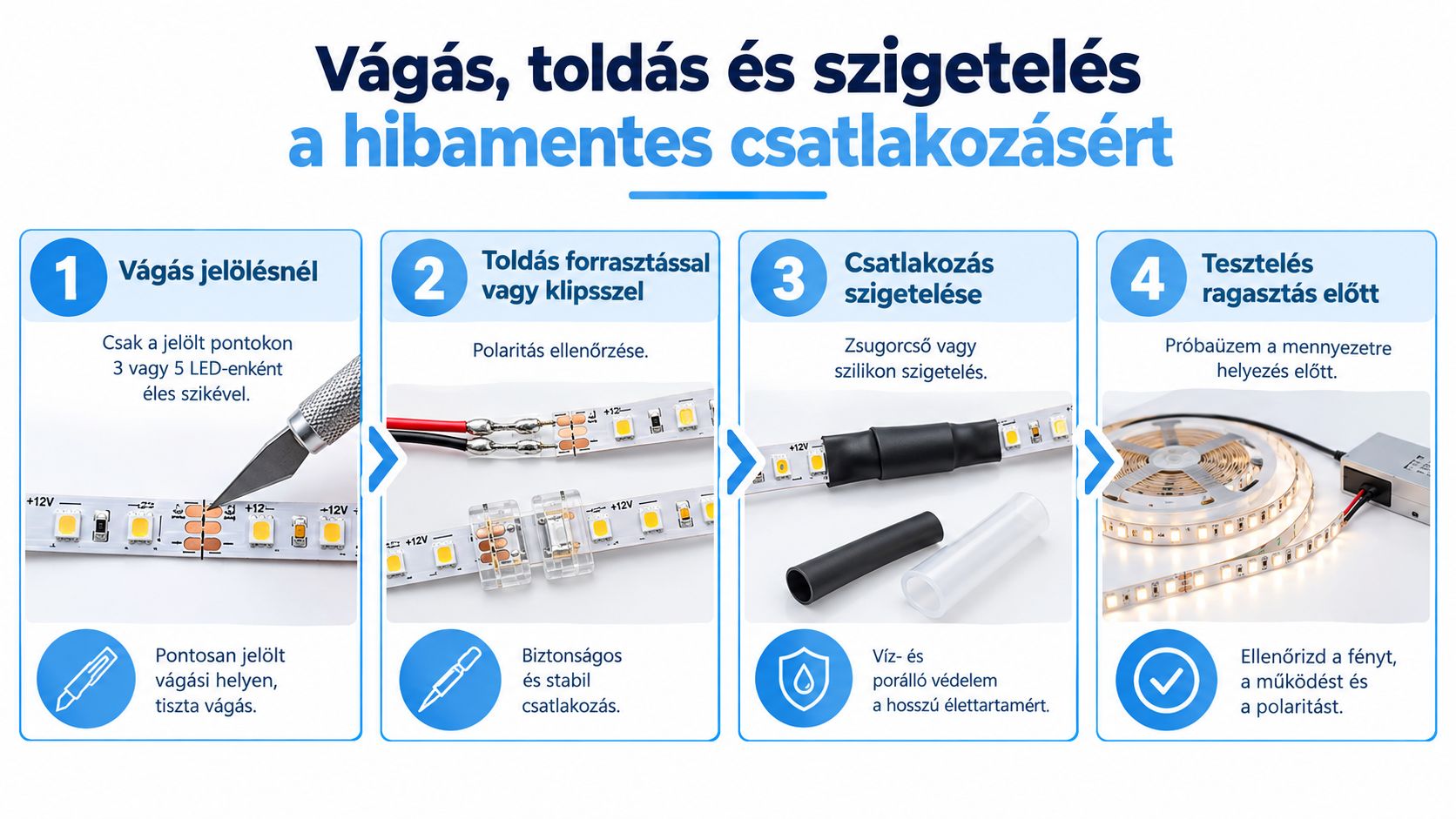

Vágás, toldás és szigetelés a hibamentes csatlakozásért

A mennyezeti LED-szalag szerelését nem a ragasztással kezdem, hanem a műhelyasztalon. A szalagot csak a gyártó által jelölt vágási pontokon szabad elvágni, éles szikével vagy megfelelő ollóval. A jelölések típustól függően több LED-enként ismétlődnek, ezért vágás előtt ellenőrizni kell a rézpadek helyét.

A rossz helyen végzett vágás megszakítja az áramköri szakaszt. Ilyenkor a darab egy része nem világít, vagy a későbbi toldásnál már nem marad elegendő érintkezőfelület.

Forrasztás vagy csatlakozó

A megbízható toldás lépései:

1. Vezeték előkészítése: Csupaszítsa a vezetéket, majd ónozza elő a vezeték végét és a LED-szalag rézpadjeit.

1. Felület tisztítása: Ha a rézpad oxidált vagy szennyezett, tisztítsa meg. Ne forrasszon poros, zsíros felületre.

1. Forrasztás: A vezetékeket a megfelelő plusz és mínusz jelölés szerint rögzítse. A kötés legyen fényes, stabil és mechanikailag tehermentesített.

1. Szigetelés: Húzzon zsugorcsövet a kötésre, majd szükség esetén alkalmazzon további szigetelést. A toldás ne érhessen hozzá az alumíniumprofilhoz.

1. Próbaüzem: A végleges felragasztás előtt minden darabot teszteljen.

A gyorscsatlakozó klipsz kényelmes, de nem minden szalagvastagsághoz és minden sarokkialakításhoz illeszkedik. Olyan helyen, ahol a kötés később nem lesz hozzáférhető, a gondosan elkészített forrasztás általában biztosabb megoldás.

Saroknál ne törje meg élesen a szalagot. Vezesse át rövid, megfelelően hajlítható vezetékkel, vagy használjon előre kialakított sarokelemet. T-elágazásnál minden ág kapjon rendezett, hozzáférhető csatlakozást, a vezetékeket pedig a profil vagy a gipszkarton mögött úgy vezesse, hogy később ne szoruljanak a fedél alá.

Rejtett világítási technikák mennyezeti profilokkal

A rejtett fény minőségét nemcsak a LED-szalag határozza meg. Ugyanilyen fontos, hogy milyen távolságra kerül a fényforrás a faltól, milyen felületre rögzítik, és hogyan vezetik el a hőt. Gipszkarton álmennyezetnél a szalag hátoldali ragasztója önmagában hosszú távon nem helyettesíti az alumíniumprofilt vagy a megfelelően kialakított dobozolást a mennyezeti LED-szalag szerelési útmutatója szerint.

Négy bevált kialakítás

Az alumínium U-profil opál fedéllel tiszta fényvonalat és jó hőelvezetést ad. A fedél tompítja a LED-pontokat, a profil pedig mechanikailag is védi a szalagot. Ez a legkiegyensúlyozottabb megoldás, ha a javíthatóság és a rendezett megjelenés egyaránt számít.

A díszlécbe mart árok látványos és sokszor költségtakarékosabb, de a szalag hője a ragasztott hátoldalt idővel gyengítheti. Csak stabil, tiszta és megfelelően mély kialakításnál érdemes alkalmazni, és a szalagot nem célszerű kizárólag a gyári ragasztóra bízni.

A gipszkarton álmennyezeti szegély esztétikus, nagyobb felületen is szépen elrejti a fényforrást. Hátránya, hogy a szalag cseréje bontással járhat, ezért a hozzáférési pontot már a dobozoláskor ki kell alakítani.

A süllyesztett alumínium doboz adja a legkontrolláltabb fényeloszlást nagyobb felületeken. Több előkészítést igényel, viszont a hőelvezetés és a homogén fénycsík szempontjából erős választás.

A profil pontos magasságát és a faltól mért távolságot a választott szalag, az opál fedél és a kívánt fénykép alapján kell meghatározni. Túl sekély kialakításnál a LED-pontok átüthetnek, túl mély vagy rosszul irányított profilnál pedig a fényfolt keskeny és erőtlen lesz.

Gyakori hibák és gyors javításuk a mennyezeti LED szalagnál

A villogó mennyezeti LED-szalag nem feltétlenül hibás szalagot jelent. A gyakorlati hibakeresésnél először a tápegységet, utána a vezérlőt, a csatlakozásokat, majd a feszültségesést vizsgálom. A magyar kínálatban már elérhetők CCT-s, IP44-es, 12–24 W-os és szabályozható megoldások is, ezért a kompatibilitás ellenőrzése fontosabb, mint egy egyszerű, fix fehér rendszer esetén a mennyezeti LED-szalagok és vezérlők kínálatában.

Villogás, fényerő-esés, leválás

Villogásnál mérje meg a tápegység kimenetét terhelés alatt, ne csak üresjáratban. Ellenőrizze a vezérlő névleges feszültségét és terhelhetőségét, majd vizsgálja meg a forrasztásokat és a polaritást. Ha a tápegység vagy a PWM vezérlő határértéken működik, a csere megfelelő tartalékkal méretezett egységre gyakran gyorsabban megoldja a hibát, mint a szalag cseréje.

A szalag végén jelentkező fényerő-esés feszültségesésre utalhat. A hosszú, egybefüggő szakaszoknál a betáplálás kialakítását kell újragondolni, például több ponton vagy párhuzamos vezetékezéssel. A vezeték ellenállása és a csatlakozások minősége ugyanúgy számít, mint maga a szalag.

A leváló ragasztó mögött gyakran poros, zsíros vagy festékporos felület áll. Tisztítsa meg a felületet izopropanollal, hagyja megszáradni, majd használjon alumíniumprofilt vagy mechanikus klipszet. Gipszkartonon különösen rossz ötlet a szalagot kizárólag a gyári ragasztóhátoldalra bízni.

Színhibánál először a toldásokat és a csatlakozókat ellenőrizze. A laza érintkezés, a hibás polaritás vagy a különböző szalagdarabok keverése sárgás, fehéres vagy eltérő árnyalatú fényt okozhat. Ha a fény nem egyenletes, a profil és az opál fedél távolsága is legyen a vizsgálat része, ne csak az elektronika.

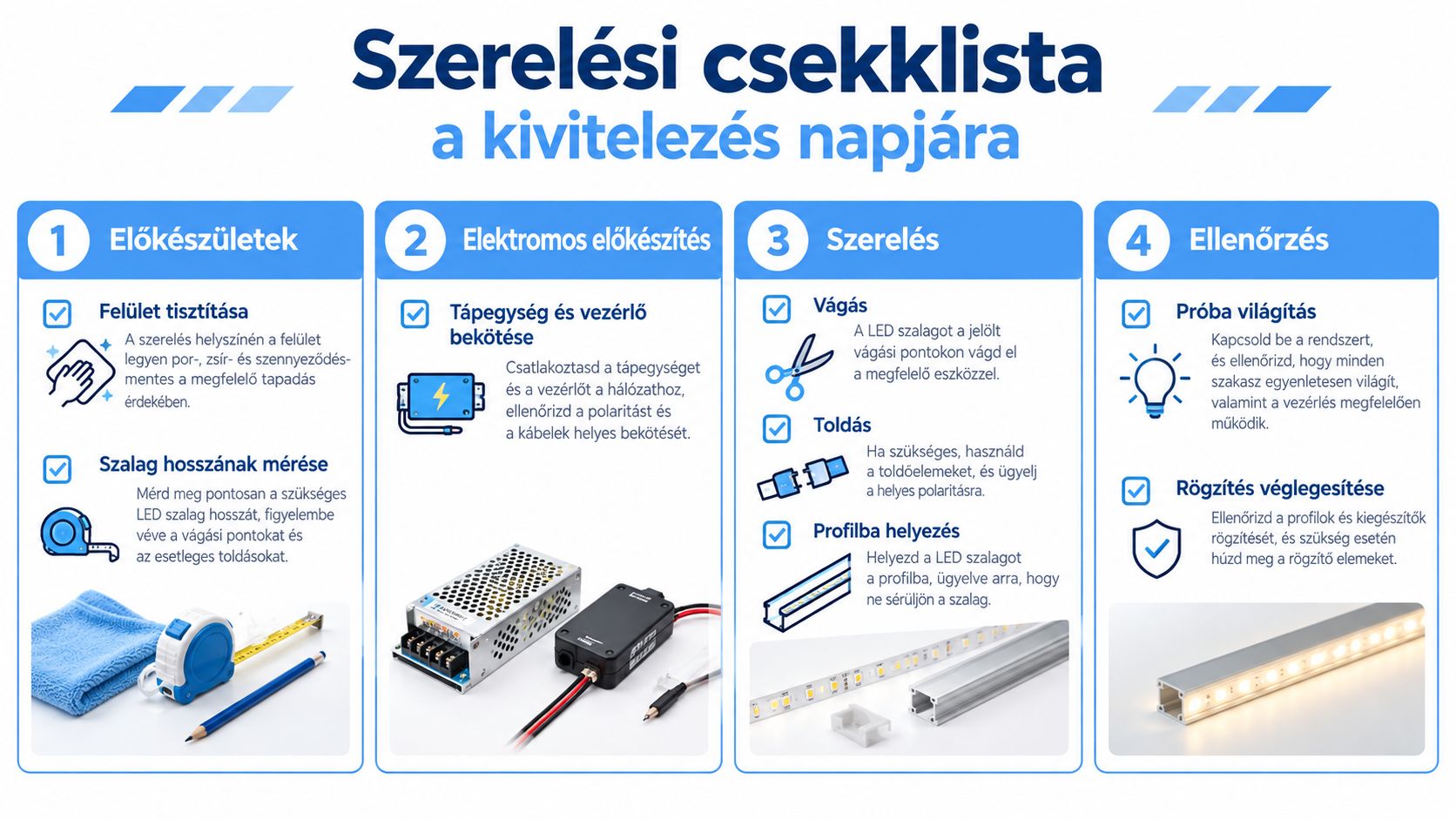

Szerelési csekklista a kivitelezés napjára

A mennyezeti LED-szalag hibái gyakran már a próbaüzem előtt megelőzhetők. A kivitelezés napján a méretezést, a hőelvezetést, a csatlakozásokat és a hozzáférést együtt kell ellenőrizni.

Előkészületek

• Felület tisztítása: A mennyezet legyen por- és zsírmentes. A laza festékréteg nem tartja meg megbízhatóan a ragasztót.

• Hossz kimérése: Mérje meg a teljes fényvonalat, jelölje a sarkokat és az elágazásokat. A darabokat még a mennyezeten kívül vágja elő.

• Fénypróba: Kapcsolja be a szalagot a végleges profil és fedél előtt is. Ha a LED-pontok látszanak, COB-szalag vagy opál fedél lehet a megfelelő megoldás.

• Hozzáférés kijelölése: A tápegység, a vezérlő és a csatlakozások maradjanak ellenőrizhető helyen. A teljesen lezárt, javíthatatlan kötés később bontást okozhat.

Elektromos előkészítés

• Feszültség egyeztetése: A szalag, a tápegység és a vezérlő névleges feszültsége egyezzen.

• Teljesítmény számítása: A méterenkénti fogyasztást szorozza meg a teljes hosszal, majd hagyjon működési tartalékot a tápegységnél és a vezérlőnél.

• Polaritás ellenőrzése: Bekötés előtt azonosítsa a plusz és mínusz vezetékeket. A fordított polaritás hibás működést vagy sérülést okozhat.

• Vezeték elhelyezése: A vezeték ne szoruljon a profil fedeléhez, ne törjön meg élesen, és ne feszüljön a toldásnál.

Mechanikai szerelés

• Profil rögzítése: Hosszabb vagy nagyobb teljesítményű szalagnál alumíniumprofil gondoskodjon a hő elvezetéséről.

• Szalag beillesztése: A gyári ragasztó ne legyen az egyetlen rögzítés. Nyomja a szalagot egyenletesen a tiszta profilba, gipszkartonnál szükség esetén használjon klipszet.

• Toldások szigetelése: Minden forrasztást és klipszes kötést védjen zsugorcsővel vagy megfelelő szigeteléssel.

• Sarkok kialakítása: Ne törje meg élesen a szalagot. Sarokelem vagy vezetékes átvezetés óvja a rézvezetőket és a csatlakozást.

Végellenőrzés

• Próbaüzem: A teljes rendszert terhelés alatt működtesse, ne csak röviden kapcsolja fel.

• Melegedés vizsgálata: Ellenőrizze a tápegységet, a vezérlőt és a profilt. A szokatlan melegedés méretezési vagy hőelvezetési hibára utalhat.

• Fényegyenletesség: Nézze meg a szalag elejét, közepét és végét. Fényerő-esésnél a betáplálást és a kötéseket is vizsgálja meg.

• Vezérlő tesztelése: Próbálja ki a ki- és bekapcsolást, a fényerőszabályzást, valamint CCT-rendszernél a színhőmérséklet-váltást.

• Rögzítés véglegesítése: A hozzáférési pontokat és takaróelemeket csak a sikeres próbaüzem után zárja le.

A budapesti munkadíj a feladat összetettségétől függ. A kimérés, a hozzáférési pontok, a tápegység elhelyezése és a csatlakozások kialakítása gyakran többet számít, mint maga a szalag felragasztása.
