Digitális páratartalom mérő: típusok, pontosság és választás

Reggel a nappaliban 35%-ot mutat a kijelző, délután a fürdőszobában már jóval magasabb értéket lát, mégsem tudja, melyik mérőnek higgyen. A készülék egyik számjegye finoman változik, a másik műszer pedig szinte mozdulatlan marad. Ilyenkor nem feltétlenül a lakás klímája kiszámíthatatlan, lehet, hogy a felbontást, a pontosságot, a hőmérsékletet és az érzékelő helyét értelmezzük rosszul.

A digitális páratartalom mérő kiválasztásakor ezért nem a legtöbb tizedesjegyet kell keresni. A jó döntés abból indul ki, mire használjuk a műszert, milyen környezetben mérünk, mennyire fontos az összehasonlítható adat, és szükség van-e naplózásra vagy riasztásra. Az alábbiakban műszeres szemmel, de hétköznapi példákkal mutatom be, hogyan lesz a levegő vízgőztartalmából értelmezhető és használható mérési eredmény.

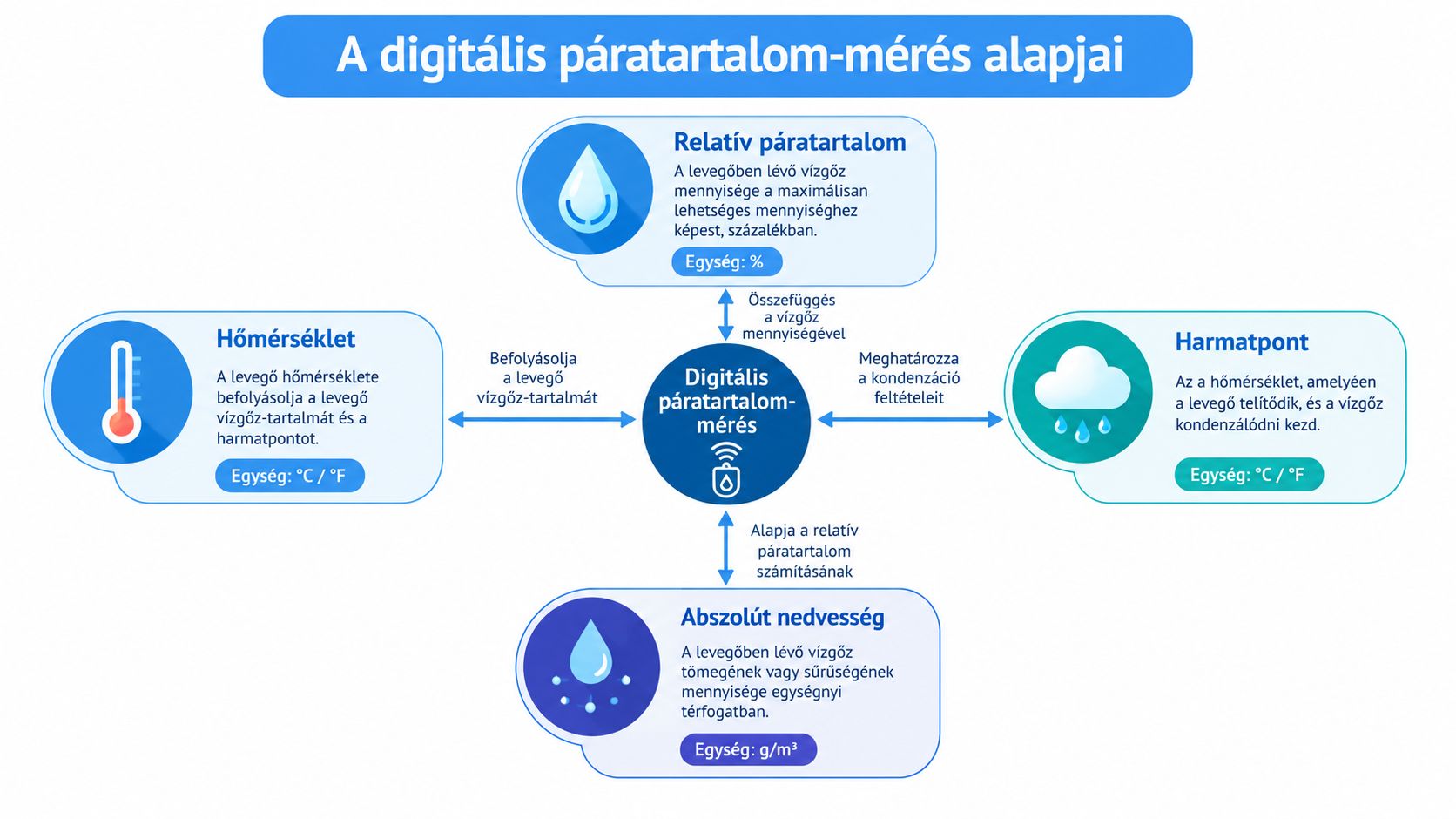

A digitális páratartalom-mérés alapjai

Egy fűtött lakásban ugyanaz a levegő szárazabbnak látszhat a kijelzőn, mint korábban, pedig nem történt párátlanítás. Ennek oka, hogy a páratartalom értelmezéséhez a levegő hőmérsékletét is figyelembe kell venni.

A leggyakrabban kijelzett relatív páratartalom, röviden RH, azt fejezi ki, hogy az adott hőmérsékletű levegő a maximálisan megtartható vízgőzmennyiségéhez képest mekkora arányban tartalmaz vízgőzt. Százalékos érték, amelyet időjárási és épületgépészeti döntéseknél is használhatunk (Meteorológiai Szolgálat, páratartalom).

A hőmérséklet döntően befolyásolja az RH-t. A melegebb levegő több vízgőzt képes megtartani, ezért fűtéskor csökkenhet a relatív páratartalom úgy is, hogy közben nem távolítottunk el vizet a helyiségből. Az abszolút nedvességtartalom ezzel szemben a levegő tényleges vízgőzmennyiségéhez kapcsolódik. A harmatpont azt a hőmérsékletet jelöli, amelynél a levegő telítetté válik, és megkezdődik a kondenzáció.

Mi történik a műszer belsejében

A legtöbb digitális készülék kapacitív vagy rezisztív érzékelőt használ. A szenzor anyaga a vízgőz hatására megváltoztatja valamelyik elektromos tulajdonságát, például a kapacitását vagy az ellenállását. Az elektronika ezt a változást jellé alakítja, a mikrovezérlő pedig a hőmérsékleti adattal együtt kiszámítja az RH-értéket.

Ez magyarázza a hőmérséklet-kompenzáció szerepét. Ugyanaz a levegő más kijelzést adhat, ha hideg vagy fűtött helyiségben vizsgáljuk. A különbség hatással lehet a komfortérzetre, a páralecsapódás kockázatára, a száraz levegő érzékelésére és a faanyag mozgására is.

Gyakorlati szabály: a kijelzett RH-értéket mindig a mérési hely hőmérsékletével együtt olvassa. Egyetlen százalékérték önmagában nem írja le teljesen a levegő állapotát.

A Meteorológiai Szolgálat országos rendszere a levegő 2 méteres magasságban mért relatív páratartalmát teszi közzé 10 perces időlépcsőben. Ez hasznos referencia hosszabb távú összehasonlításnál, egy szoba, műhely vagy gépház helyi értéke azonban eltérhet tőle. A digitális műszer a tudatos klímavezérlés és az energiahatékony üzemeltetés alapvető visszajelzője.

A három fő típus összehasonlítása

A készüléktípus kiválasztását célszerű a használati helyzettel kezdeni. A hordozható műszer gyors ellenőrzésre való, a fali mérő egy állandó mérési pontot figyel, az IoT szenzor pedig akkor előnyös, ha az adatot továbbítani, tárolni és elemezni kell.

A hordozható eszköz, például az UNI-T UT333, akkor praktikus, ha több helyiséget, szekrényt, épületszerkezeti pontot vagy munkadarabot kell egymás után ellenőrizni. Egyes változatoknál a cserélhető szonda hozzáférhetőbbé teszi a nehezen elérhető pontokat. A kompromisszum a kézi leolvasás, az elemfüggőség és az, hogy a mérési sorozatot a kezelőnek kell rögzítenie.

A fali kivitel folyamatosan látható értéket ad egy kiválasztott helyen. Irodai, lakó- vagy gépészeti térben ez egyszerű és áttekinthető megoldás, különösen akkor, ha a mérő a HVAC-rendszer vezérléséhez is kapcsolódik. A telepítési hely viszont kritikus, mert a kijelzés csak azt a mikroklímát jellemzi, ahol az érzékelő ténylegesen elhelyezkedik.

Az IoT szenzor Wi-Fi, LoRa vagy Modbus kapcsolaton keresztül továbbíthatja az adatokat felhőbe vagy épületfelügyeleti rendszerbe. Ezzel trendeket, eseményeket és riasztási feltételeket lehet kezelni, viszont a kiépítéshez tápellátás, hálózati lefedettség, konfiguráció és karbantartási terv is kell.

Gyors összevetés

A választásnál a névleges pontosság mellett azt is nézze meg, hogy a műszer meddig üzemel egy elemmel, milyen környezetben használható, és elérhető-e hozzá csereérzékelő vagy kalibrálási szolgáltatás. Egy olcsó hordozható mérő megfelelő lehet lakásellenőrzésre, de nem feltétlenül illik olyan rendszerbe, ahol az adatokat automatikusan kell visszakeresni.

Mérési pontosság és műszaki paraméterek

Egy páratartalom-mérő kiválasztásakor a kijelzőn látható tizedesjegyek könnyen túlzott biztonságérzetet keltenek. A felbontás azt mutatja meg, milyen kis lépésekben jelenik meg az érték. A pontosság ezzel szemben a valós páratartalomhoz viszonyított várható eltérést írja le. A 0,1%RH lépésközzel kijelző műszer ezért még nem feltétlenül mér pontosabban egy 1%RH felbontású készüléknél.

A gyártói adatlap mellett a kalibrálhatóságot és a referenciafeltételeket is vizsgálja. Magyarországi akkreditált szolgáltatásnál a relatív páratartalom-mérés tipikus referencia-tartománya 2–98%RH. A Testo Industrial Services hazai laborja ebben a sávban 0,2%RH mérési pontosságot ad meg (Testo Industrial Services kalibrálás). Ez a laboratóriumi ellenőrzés feltételrendszerét jellemzi, nem minden kereskedelmi digitális páratartalom mérő képességét.

Amit az adatlapból valóban ki kell olvasni

• Felbontás: a kijelzés finomsága. A kisebb lépés csak akkor ad használható többletet, ha a mérési bizonytalanság is alacsony.

• Pontosság: a várható eltérés a valós értéktől. A ±2…±5%RH hiba más döntést eredményezhet, mint a finom kijelzés alapján feltételezhető.

• Mérési tartomány: a ténylegesen használható páratartalmi sáv. A 0–100%RH jelölés önmagában nem garantál megbízható működést kondenzáció közelében.

• Nem kondenzáló üzem: vízcseppekkel terhelt levegőben romolhat a mérőelem viselkedése és tartóssága.

• Frissítési idő: gyors légkezelési folyamatnál gyors reakció szükséges, stabil irattárban viszont a trend és a kijelzés állandósága lehet fontosabb.

• Hiszterézis és drift: növekvő és csökkenő párán eltérhet a kijelzés, hosszabb használat során pedig eltolódhat az érzékelő értéke.

Az LPV szakmai oldala szerint az 1%-os felbontás nem azonos a valós pontossággal, és egyes feladatoknál a harmatpont, a nedves hőmérséklet vagy az adatnaplózás is számíthat (LPV mérési paraméterei). A műszaki döntés az egész mérési láncról szól: az érzékelőtől a kijelzőn át a dokumentálásig.

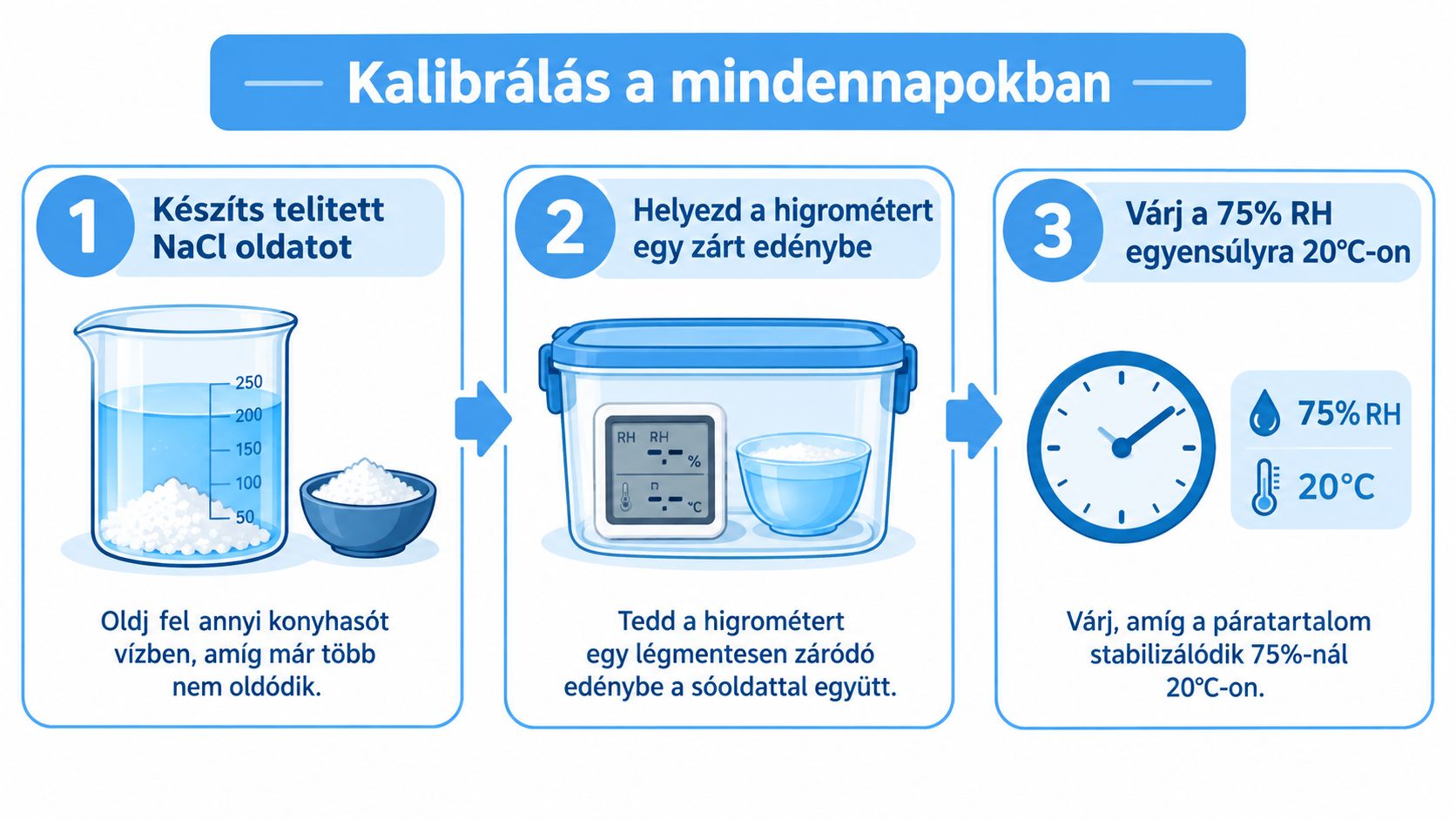

Kalibrálás a mindennapokban

A digitális páratartalom mérő értéke csak akkor hasonlítható össze más mérőével, ha az érzékelő állapotát és a mérési körülményeket is figyelembe vesszük. A kalibrálás nem feltétlenül jelenti azt, hogy a kezelő otthon átállítja a kijelzőt. Első lépésként sokszor elég egy ellenőrzés, amely megmutatja, hogy a műszer elfogadhatóan viselkedik-e egy ismert páratartalmú közegben.

Egyszerű sóoldatos ellenőrzés

A telített konyhasóoldat feletti légtér 20 °C-on 75% relatív páratartalomhoz közelít. Ehhez tiszta, jól zárható edény, konyhasó, kevés víz és elegendő várakozási idő szükséges. A sót annyi vízzel kell keverni, hogy nedves, kristályos maradék is legyen az edényben, majd a műszert úgy kell behelyezni, hogy ne érjen az oldathoz.

A lezárt edényt olyan helyen tartsa, ahol nem éri közvetlen napfény, rezgés vagy hirtelen hőmérséklet-változás. A szenzornak legalább egy órán át stabilizálódnia kell a környezetben, különben a kijelzett érték még nem feltétlenül jellemzi a beállt állapotot.

1. Készítse elő a közeget. A sóoldat legyen telített, maradjon benne nedves só.

1. Helyezze be a műszert. A készülék ne érintkezzen a folyadékkal, az edény pedig zárjon megfelelően.

1. Hasonlítsa össze az értéket. A beállás után jegyezze fel az eltérést, és csak akkor végezzen korrekciót, ha a készülék ezt támogatja.

Műszeres tapasztalat: ha a szenzor szűrője elszíneződött, nedves vagy szennyezett, a kalibrálás előtt először a mechanikai állapotot rendezze. A hibás védelem mellett végzett kalibrálás félrevezető eredményt adhat.

Mikor kell labor

Laboratóriumi kalibrálásnál referenciaérzékelőkkel, több páratartalmi ponton vizsgálják a műszert. Ilyenkor tanúsítvány készül, amely dokumentálja a mérési eredményt és a bizonytalanságot. Műhelyben az időszakos sóoldatos ellenőrzés hasznos állapotfelmérés, kritikus környezetben viszont akkreditált labor és dokumentált újrakalibrálás szükséges.

Tipikus alkalmazási területek

A digitális páratartalom mérő feladata határozza meg a szükséges műszaki szintet. Más készülék kell ahhoz, hogy egy lakásban észrevegyük a túl száraz vagy túl nedves levegőt, mint ahhoz, hogy egy épületfelügyeleti rendszer zárt szabályozási körében használjunk érzékelőt.

Lakossági használatnál a hordozható, hőmérsékletet is kijelző higrométer általában elegendő. Több helyiségben érdemes külön ellenőrizni a fürdőszobát, a konyhát és a hálószobát, mert a helyi páraforrások és a légcsere eltérőek lehetnek. Itt a legfontosabb a könnyű leolvasás, az elfogadható stabilitás és az egyszerű ellenőrizhetőség.

HVAC-rendszerben a fali vagy csatornába építhető érzékelő illeszkedik jobban a feladathoz. A szabályozó számára nem elég egy alkalmi kijelzés, az adatot megfelelő kimeneten kell továbbítani, és a szenzort a légáramlás szempontjából reprezentatív helyre kell telepíteni.

Raktárban vagy gyógyszertárolóban az adatfolyam és a riasztás kap nagyobb szerepet. Az IoT érzékelő akkor indokolt, ha a kezelőnek távolról kell észlelnie a tartós eltérést, vagy vissza kell keresnie, mikor változott meg a környezet. Múzeumban, archívumban és laborban a hiteles kalibrálási háttér fontosabb, mint a látványos kijelző.

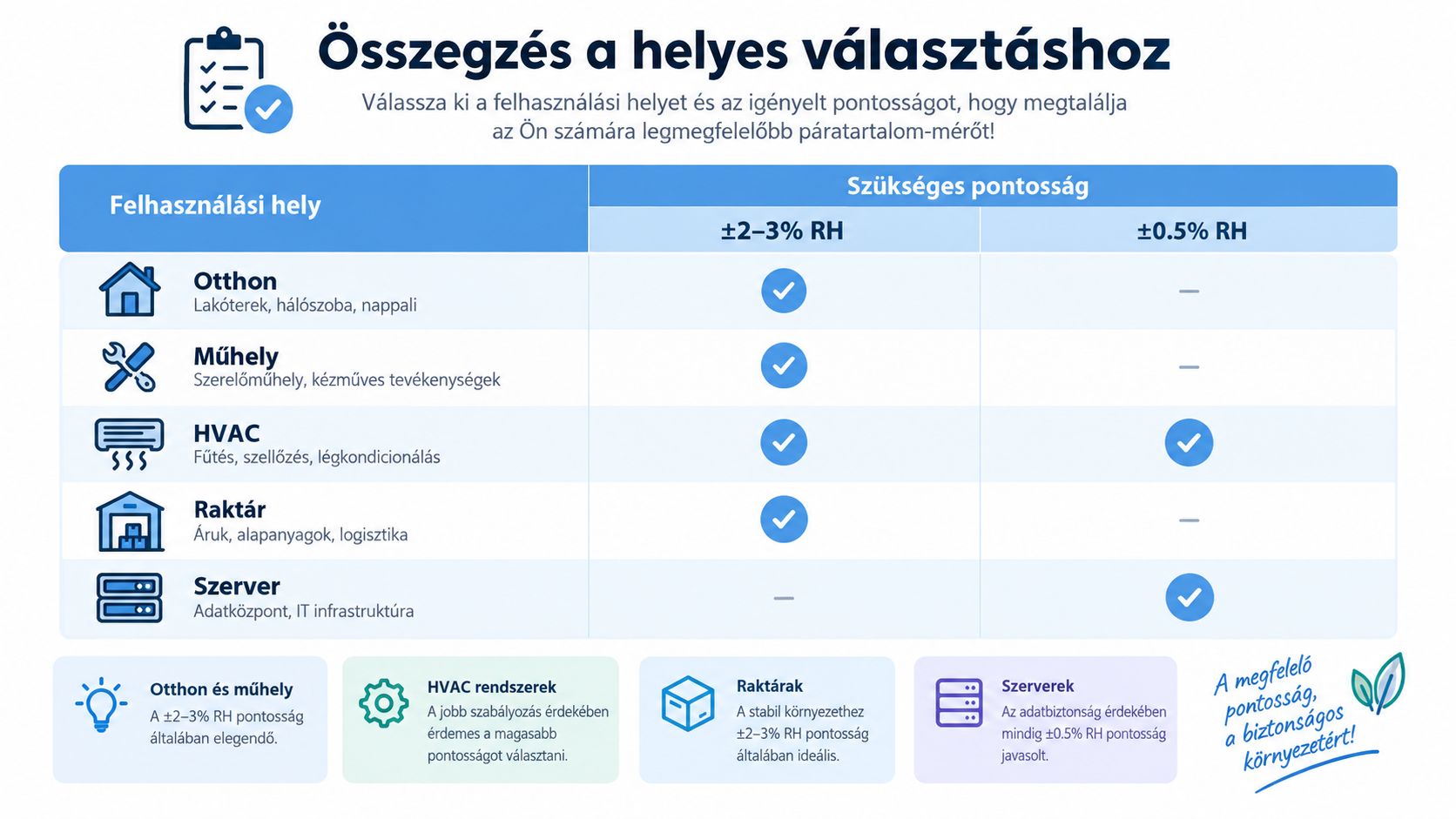

A fenti táblázatban szereplő pontossági igényt nem szabad automatikusan egyetlen százalékértékre fordítani. A döntést a folyamat kockázata, a kalibrálás lehetősége és az adatkezelés együtt határozza meg.

Vásárlási és szerelési tanácsok

A megfelelő műszer kiválasztása azzal kezdődik, hogy leírja a mérési feladatot. Egy lakás gyors ellenőrzésénél a hordozhatóság és az olvasható kijelző számít. Légkezelő vagy raktári felügyelet esetén már a tápellátást, a kimenetet és a naplózás módját is a rendszerhez kell igazítani.

A műszaki adatlap ellenőrzése

Az LPV paramétereit bemutató szakmai oldal jó emlékeztető arra, hogy a felbontást és a pontosságot külön kell kezelni. A Testo hazai kalibrálási szolgáltatásának 2–98%RH referencia-tartománya azt szemlélteti, hogy a mérési tartományt, a mérési pontokat és az ellenőrzési lehetőséget együtt kell vizsgálni.

A specifikáció olyan, mint egy recept: önmagában egyetlen adat sem írja le a teljes eredményt. Ellenőrizze az alábbi szempontokat:

• Mérési cél: tájékoztató lakossági mérés, műhelyellenőrzés vagy szabályozási feladat.

• Érzékelő kialakítása: beépített vagy cserélhető szonda, tisztítható védőszűrő, hozzáférhető szenzor.

• Adatnaplózás: belső memória, SD-kártya vagy felhő; hálózati kiesésnél a helyi puffer mérete határozza meg, hogy az adatvesztés elkerülhető-e.

• Kommunikáció: RS-485 Modbus ipari környezetben, Wi-Fi vagy BLE mobilalkalmazásos használatnál.

• Tápellátás: elem hordozható eszköznél, USB kisebb telepítésnél, 24 V DC rendszerbe épített érzékelőnél.

• Környezeti védelem: műhelyben a feladathoz illesztett por- és fröccsenésvédelem, kültéren szigorúbb burkolat.

A szerelési hely sokat számít

Fali mérőt ne helyezzen radiátor, ablak, ajtó vagy befúvó közvetlen közelébe. A hideg vagy meleg fal, illetve a huzatos sarok helyi értéket mutat, nem a használati zóna átlagos levegőjét.

A felszerelés után várja meg, amíg az érzékelő alkalmazkodik a környezethez, majd hasonlítsa össze ellenőrzött műszerrel. A helyes méréshez a készülék képessége, a kalibrálás és a mérési pont együtt ad megbízható alapot.

Összegzés a helyes választáshoz

A helyes digitális páratartalom mérő nem feltétlenül a legdrágább vagy a legtöbb funkciót kínáló eszköz. Az a megfelelő, amelynek mérési pontossága, érzékelési tartománya, válaszideje, telepítése és adatkezelése illeszkedik a feladathoz.

Otthon általában a könnyen mozgatható műszer adja a legtöbb hasznot. Műhelyben már számít a burkolat, a szonda és az időszakos ellenőrzés. HVAC-rendszerben a stabil, jól elhelyezett fali érzékelő és a megfelelő kimenet a döntő. Raktárban az IoT kapcsolat, a naplózás és a riasztás lehet fontosabb, mint a helyi kijelző. Szerver- vagy laboratóriumi környezetben a dokumentált kalibrálás, a kondenzáció kezelése és a hőmérséklethez kapcsolódó értelmezés kerül előtérbe.

A döntés három lépése

1. Határozza meg a célt. Írja le, hogy komfortot figyel, anyagot véd, HVAC-t szabályoz vagy eseményeket dokumentál.

1. Válasszon típust a környezethez. Hordozható mérő kell a rugalmas ellenőrzéshez, fali érzékelő az állandó ponthoz, IoT eszköz pedig a távoli adatkezeléshez.

1. Ütemezze az ellenőrzést. A beszerzés után helyezze el helyesen, stabilizálja, hasonlítsa össze ismert vagy ellenőrzött referenciával, majd vezessen nyilvántartást a későbbi kalibrálásokról.

A mérési eredmény akkor válik döntési adattá, ha tudjuk, hogyan keletkezett. Ne a kijelző finomságával kezdjen, hanem a mérési céllal, a környezettel és az elvárt megbízhatósággal. Ezután válasszon olyan készüléket, amelyhez a szükséges tápellátás, kommunikáció és kalibrálási háttér is rendelkezésre áll.
