Koax HDMI átalakító választása és telepítése okosan

Új tévét tettél fel a falra, a helyén ott a régi koax kiállás, de HDMI bemenetet vár a kijelző. Vagy egy intézményi folyosón kell képet vinni a meglévő koax hálózaton, miközben a forrás már HDMI-s. Esetleg egy régi beltéri, kamera, videólejátszó vagy SCART-os eszköz képét akarod új monitorra tenni. Mindhárom helyzetre sokan ugyanazt a keresést írják be: koax HDMI átalakító.

Itt szokott félremenni a döntés. A webáruházak találatai gyakran összekeverik az antenna-koaxot, a hosszú távú HDMI-jel továbbítást koaxon és a régi analóg AV jelek HDMI-re alakítását. Ettől úgy tűnik, mintha ugyanaz az eszközkategória oldaná meg az összes feladatot. Nem oldja meg.

A koax csatlakozó önmagában nem HDMI. A két oldal más jelrendszert, más csatlakozást és sokszor más logikát használ. Ezért az átalakítás szinte mindig aktív illesztést jelent, nem egy egyszerű kábelcserét.

A leggyakoribb tévhit az, hogy elég egy kétvégű kábel. Ha az egyik oldalon RF vagy analóg AV jel van, a másikon pedig HDMI, akkor elektronikára van szükség, nem csak vezetékre.

Bevezetés a koax HDMI átalakítók világába

A legtöbb hibás rendelés abból jön, hogy a felhasználó jól látja a csatlakozót, de rosszul azonosítja a feladatot. A falból kijövő koax lehet antenna jel, lehet kábeltelevíziós csatlakozás, lehet régi kamerás vagy épületgépészeti hálózat része, és lehet olyan koax szakasz is, amin valójában egy külön adó-vevő páros visz át HDMI-jelet. Kívülről hasonló. Műszakilag nem ugyanaz.

A magyar piacon ez a keveredés jól látszik a találatokon is. Egy helyen egymás mellett jelennek meg F/TV koax adapterek, SCART–HDMI átalakítók, RCA–HDMI konverterek és más kapcsolódó eszközök, ami azt mutatja, hogy a keresési szándék és a termékcímkézés sokszor nincs összhangban a hazai termékkínálat példáján.

Először ezt a három kérdést tisztázd

1. HDMI jelet akarsz eljuttatni távolabbra koaxon?
   Ilyenkor extender vagy balun jellegű adó-vevő pár kell.

1. Antenna vagy kábeltelevíziós koax jelből akarsz HDMI képet a TV-re vagy monitorra?
   Ilyenkor RF tuner jellegű átalakító kell.

1. Régi analóg AV forrást akarsz új HDMI kijelzőre kötni?
   Ilyenkor RCA vagy SCART bemenetű aktív AV konverter kell.

Rövid döntési fa

Szerelési oldalon ez azért fontos, mert mindhárom megoldás másképp hibásodik meg. Más a jelveszteség, más a felbontási korlát, más a táplálási igény. Ha rossz családból választasz eszközt, a rendszer vagy el sem indul, vagy lesz kép, csak nem olyan, amire számítottál.

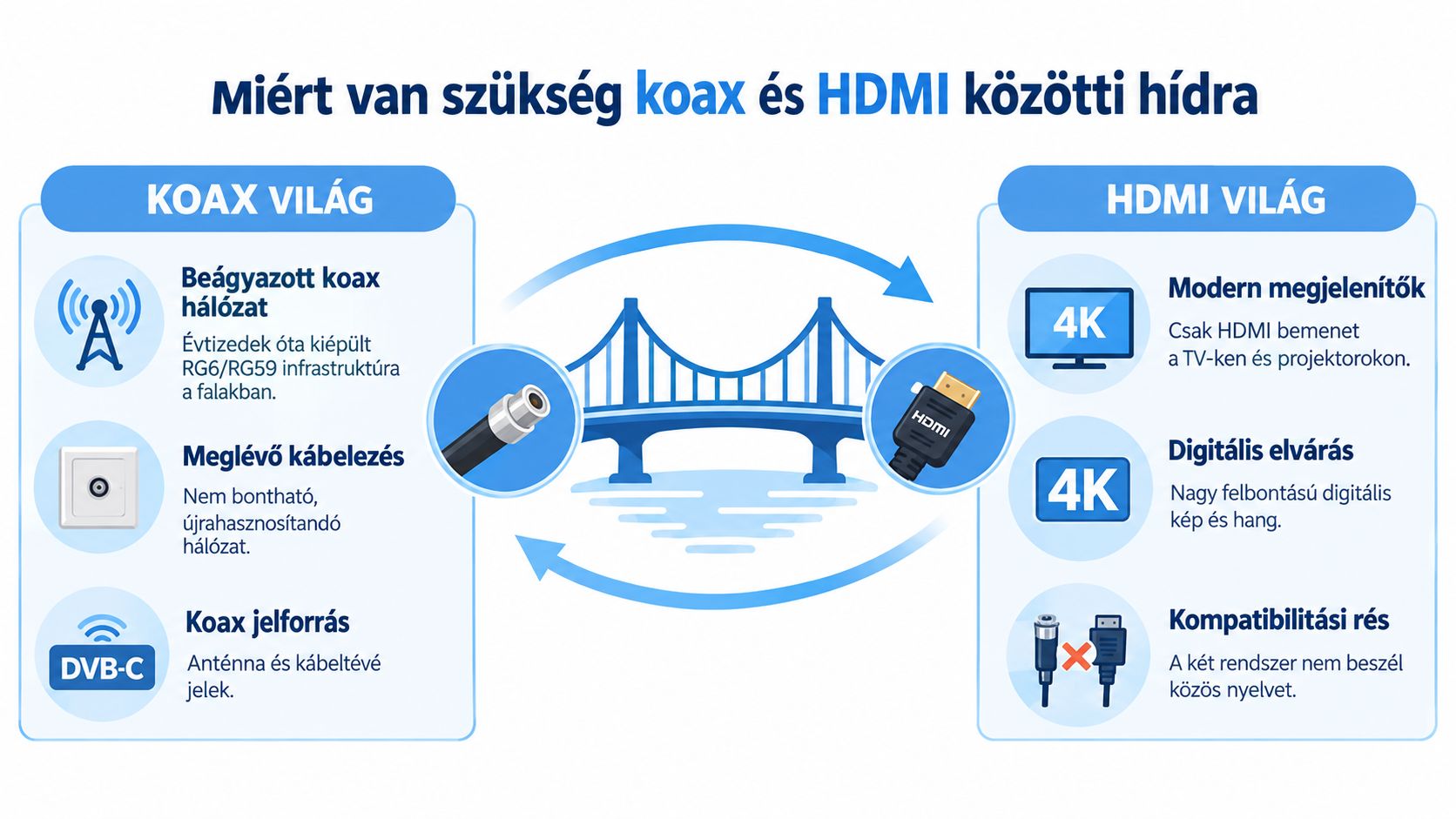

Miért van szükség koax és HDMI közötti hídra

Magyar környezetben a koax nem valami ideiglenes maradvány. Régóta beépült infrastruktúra. A hazai jogi és műszaki háttér már 2007-ben külön nevesítette a koaxiális kábelt mint televíziós és rádiós jelek elosztására használható átviteli közeget, ami jól mutatja, hogy ez a hálózat nem új keletű elem a műsorszórási gyakorlatban a magyar digitális átállással kapcsolatos háttéranyag szerint.

A felhasználói oldalon közben megváltozott a végpont. DVB-T vételhez koaxiális antenna-kábel kell, DVB-C esetén pedig kábeltelevíziós koax hálózat, miközben az új tévék, monitorok és projektorok jellemzően HDMI környezetben működnek. A két világ ezért gyakran ugyanabban az épületben találkozik, de nem beszél közös nyelvet.

Hol maradt velünk a koax

A legtöbben otthoni antennakábelként gondolnak rá, de a koax sok más helyen is bent maradt a rendszerben:

• Régi társasházi kiépítésekben a falban már kész a nyomvonal.

• Intézményi környezetben nem mindig éri meg újrakábelezni.

• Biztonságtechnikában és épületgépészetben sok meglévő vonal koaxiális alapú.

• Vegyes rendszereknél új kijelzőt kell rákötni régi jelforrásra.

Mit jelent az interfész-híd a gyakorlatban

A koax és HDMI közötti híd nem egyetlen termékfajta, hanem egy feladatmegoldás. Néha a koax hordozza tovább a HDMI-t egy adó-vevő páron keresztül. Máskor a koaxon érkező RF jelet kell HDMI-vé tenni. Megint máskor egy analóg AV jel kerül digitalizálásra.

Gyakorlati szabály: mindig a jel típusát azonosítsd először, és csak utána a csatlakozót. Ugyanaz a koax aljzat három teljesen eltérő szerelési logikát takarhat.

Aki ezt a lépést kihagyja, általában túl olcsó vagy rossz irányú adapterrel próbálkozik, majd kábelhibát keres ott, ahol valójában funkcióhibás az egész választás.

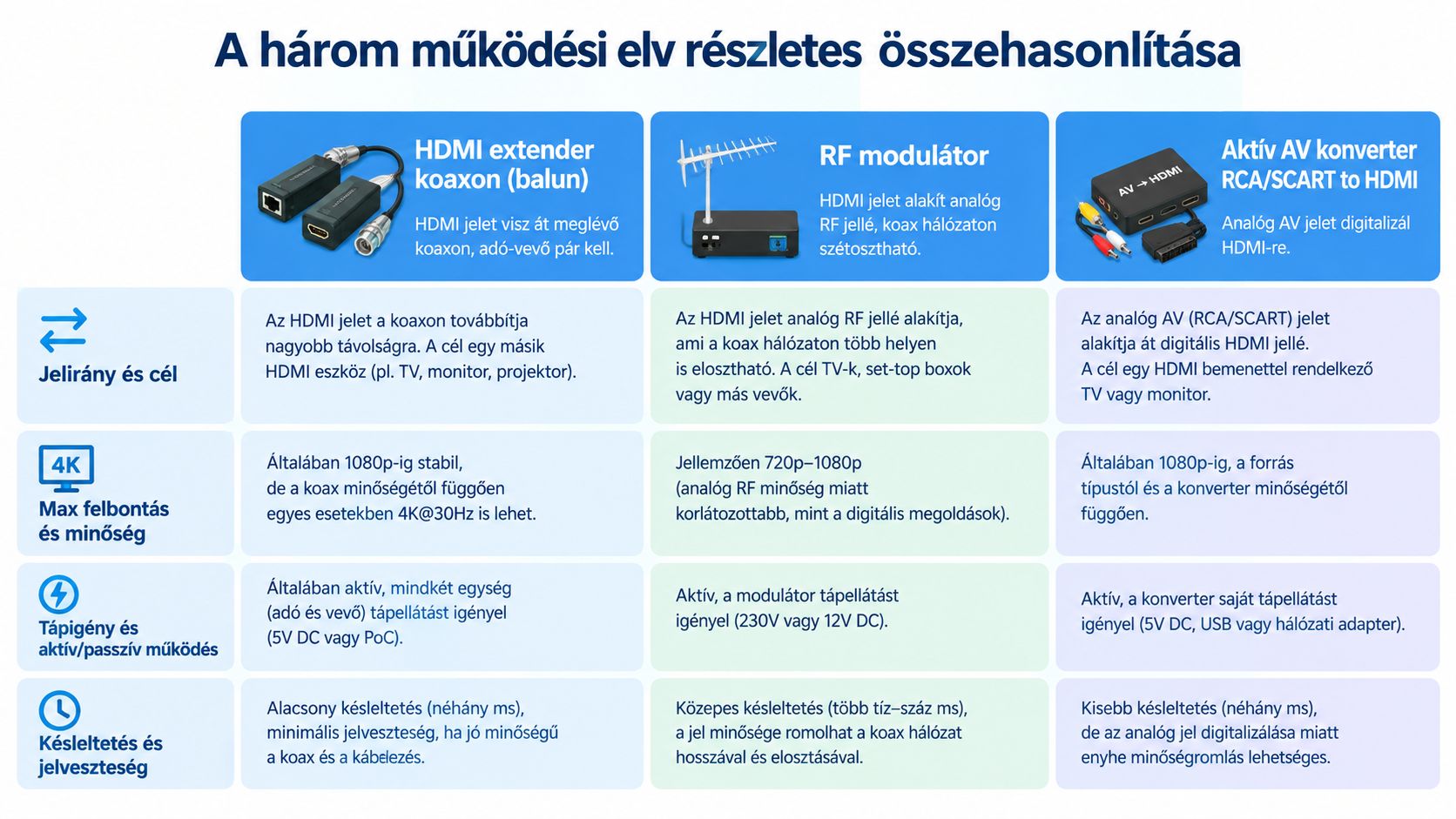

A három működési elv részletes összehasonlítása

A „koax hdmi átalakító” kifejezés mögött valójában három külön világ van. Ezek nem helyettesítik egymást. Más jelet dolgoznak fel, más irányban működnek, és más eredményt adnak.

HDMI extender koaxon

Ez akkor jó választás, ha a forrás már HDMI-s, és a meglévő koax nyomvonalat akarod felhasználni két pont között. Ilyenkor nem antennajelet kezelsz, hanem HDMI továbbítást végzel koaxiális közegen. Egy ilyen hazai piacon is elérhető megoldás 75 ohmos koaxiális kábelen akár 800 méteres átviteli távolságot ad meg, és 480i-től 1080p-ig támogat formátumokat a műszaki leírás szerint.

Ez a kategória ott működik jól, ahol a kábel már bent van a falban, és nem akarsz új UTP vagy optikai vonalat húzni. Nem arra való, hogy antennajelet tegyen HDMI-vé.

RF modulátor

Az RF modulátor fordított gondot old meg. Egy forrásjelből RF csatornát csinál, amit koax hálózaton több végpontra el lehet osztani. Olyan helyen jön elő, ahol a meglévő tévéelosztó hálózatot akarják újrahasznosítani.

Ez hasznos lehet intézményeknél, panzióknál vagy vegyes kijelzős környezetben. Viszont nem veszteségmentes HDMI-hosszabbítóként kell rá nézni, hanem műsorjellegű szétosztási eszközként.

Ha egyetlen kijelzőre akarsz tiszta pont-pont HDMI kapcsolatot, az RF modulátor általában rossz első választás.

Aktív AV konverter

Ez a csoport a régi analóg források miatt maradt velünk. SCART-os beltéri, RCA kimenetes lejátszó, régi kamera vagy más kompozit jelű forrás esetén ez az eszköz digitalizálja a jelet HDMI-re. Fontos, hogy nem javítja fel a forrás eredeti minőségét. Csak olyan formába teszi, amit az új kijelző elfogad.

A magyar piacon sok keresési eredmény valójában ebbe a kategóriába tereli a vásárlót, miközben ő antenna-koaxról vagy hosszú távú HDMI-jelről kérdezne. Ezért annyi a félrerendelés.

Egy fontos megkülönböztetés

A hazai kínálatban erősen látszik, hogy a „koax HDMI” keresés mellé gyakran SCART–HDMI, RCA–HDMI, koaxiális IP-átviteli modulok és HDMI-hosszabbítók kerülnek, miközben kevés hely magyarázza el, hogy melyik melyik problémára való a kapcsolódó termékkategóriák alapján.

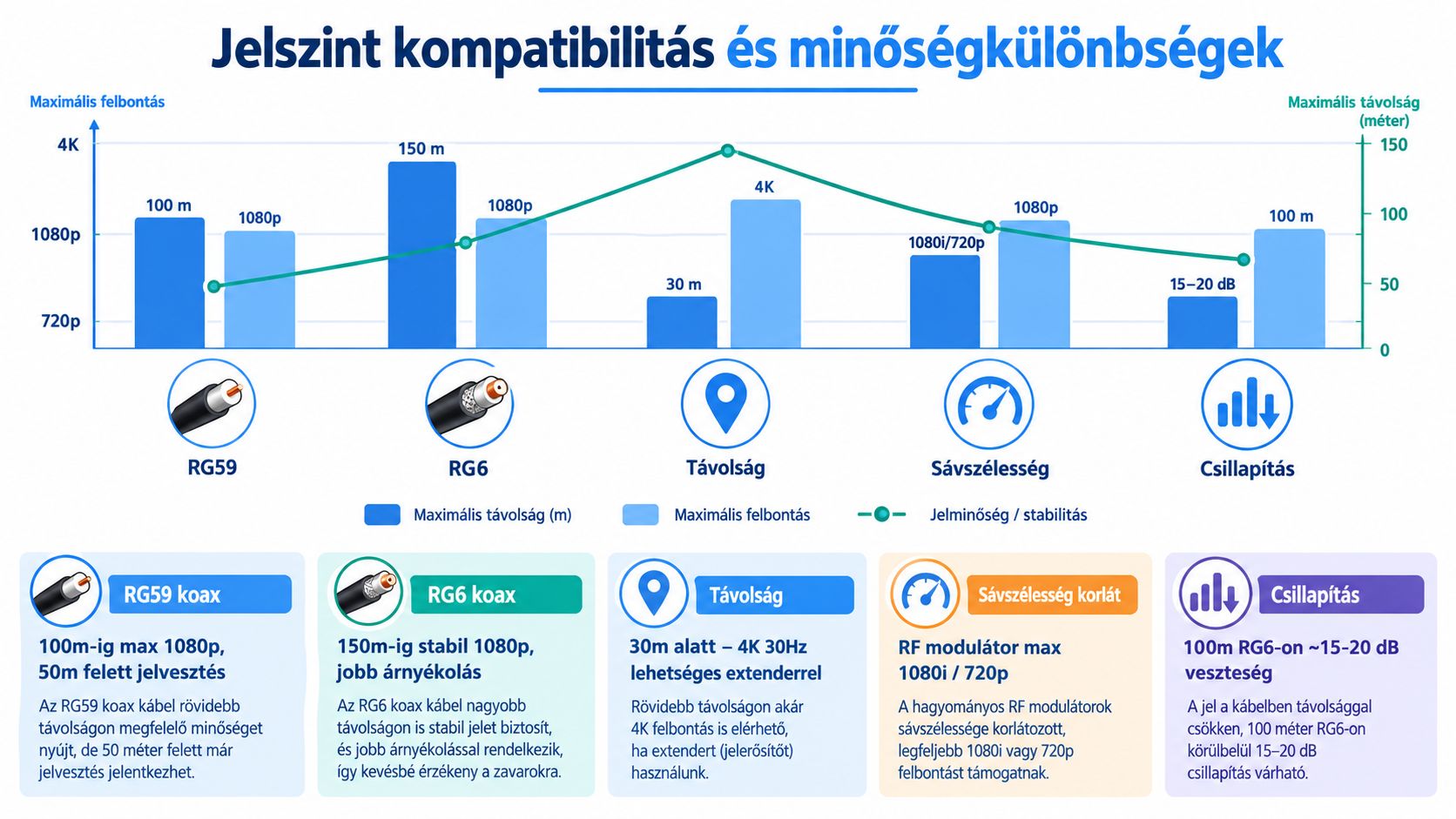

Jelszint kompatibilitás és minőségkülönbségek

A jó választás után a következő szűk keresztmetszet a fizika. Itt már nem a terméknév számít, hanem a koax típusa, a távolság, a sávszélesség és az, hogy pontosan milyen szabványú jelet próbálsz átvinni.

Kábelhossz és koax típus

Egy koaxon működő HDMI-extendernél a megadott teljesítmény nem általános ígéret, hanem konkrét kábelhez kötött adat. Van olyan megoldás, amely 1080p jelet RG6 kábelen 100 m-ig, RG59-en 60 m-ig továbbít, 225 MHz (3 Gbps) videósávszélességgel, és támogatja a 720p, 1080i, 1080p @60 formátumokat a termékadatlap szerint.

Ez a gyakorlatban két dolgot jelent:

• RG6-tal nagyobb tartalékod van, főleg hosszabb szakaszon.

• RG59-et csak akkor hagynék bent, ha a távolság és a jelminőség ezt biztosan megengedi.

Ha villog a kép, megszakad a handshake, vagy csak bizonyos felbontáson stabil a rendszer, elsőként mindig a kábel típust és a szerelt csatlakozókat nézem meg.

RF bemenetnél más a logika

RF-ből HDMI irányban már nem elég a „van koax, lesz kép” gondolkodás. Egy ilyen RF konverternél a dokumentáció 47–870 MHz RF bemenetet, VHF+UHF teljes sávot, 251 csatornát, valamint PAL és NTSC támogatást ad meg, a kimeneten pedig 720p/1080p 60 Hz HDMI jelet a gyártói műszaki oldalon.

Ez alapján tisztán látszik, hogy az ilyen eszköz inkább tuner jellegű megoldás. Vagyis:

• be kell tudnia venni a megfelelő RF sávot,

• számít a csatornakiosztás,

• számít a szabvány,

• a kimeneti HDMI felbontás nem azt jelenti, hogy a bemenetből veszteségmentes stúdiójel lett.

Szerelői tanács: RF-ből HDMI esetén mindig a bemeneti szabványt ellenőrizd előbb, és csak utána keresd a hibát a kijelzőnél.

Mit várj reálisan a képtől

A legfontosabb különbség, hogy a három eszköztípus másképp bánik a minőséggel. A koaxos HDMI-extendernél a cél a HDMI jel eljuttatása. Az RF alapú átalakítónál a rendszer a vételi és csatornázási logika szerint működik. Az AV konverternél pedig a forrás gyenge pontjai megmaradnak.

Ezért a rossz kép oka gyakran nem meghibásodás, hanem túlzó elvárás. Egy régi kompozit vagy SCART forrásból nem lesz mai értelemben vett éles kép csak attól, hogy HDMI csatlakozón jön ki. Egy zajos RF hálózatból sem lesz stabil kijelzőkép pusztán attól, hogy a végén modern monitor áll.

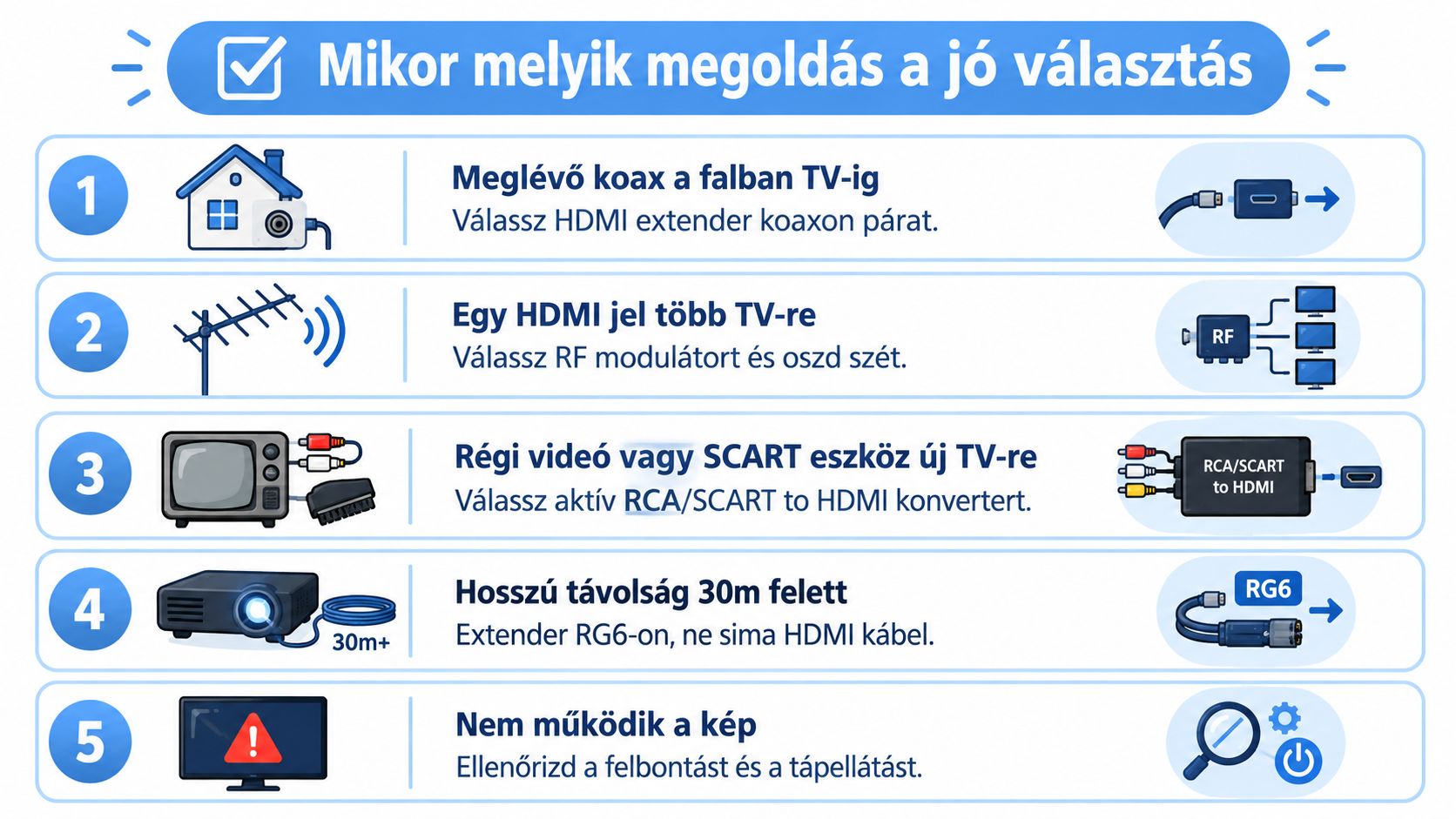

Mikor melyik megoldás a jó választás

A hibás választás általában ugyanott indul. Van egy koax a falban, a kijelzőn HDMI van, és sokan erre rögtön egyetlen „koax HDMI átalakítóként” keresnek megoldást. A gyakorlatban viszont három teljesen eltérő feladat keveredik össze, és ha ezt nem választod szét az elején, könnyű rossz eszközt venni.

Én ezt mindig döntési faként kezelem.

Először a forrást azonosítsd

Ha a forrás eleve HDMI, és csak a meglévő koaxon kell átvinni a képet két pont között, akkor HDMI extender koaxon kell.

Ha a falból antenna- vagy kábeltévé RF jel jön, és azt akarod egy HDMI-s kijelzőre vinni, akkor RF-ből HDMI átalakító kell.

Ha a forrás régi analóg AV, például SCART vagy RCA, akkor aktív AV-HDMI konverter kell.

Ez a három feladat nem helyettesíti egymást.

Gyors döntési tábla

Tipikus helyzetek, röviden

Tárgyalóban bent maradt a koax, a projektor vagy kijelző HDMI-s.
Itt a jó kérdés az, hogy át kell-e vinni a meglévő HDMI forrást. Ha igen, extender kell, nem RF konverter. Ezt sokan összekeverik.

Társasházi antennahálózat vagy régi intézményi koax jön a falból.
Ez vételi feladat. Ilyenkor RF-ből HDMI irányú eszközt válassz, és számolj azzal, hogy a zajos vagy gyenge RF jel HDMI oldalon sem lesz szebb.

Régi DVR, VHS, játékkonzol vagy beltéri csak analóg kimenetet ad.
Erre AV-HDMI konverter való. A koax itt gyakran csak félreviszi a keresést, mert a probléma valójában nem koaxos, hanem analóg-digitális illesztés.

Mikor ne erőltesd a koaxot

Sok helyszínen a meglévő koax menthető. Sok helyen nem.

Ha több régi toldás van a vonalban, bizonytalan a kábel típusa, rosszak a csatlakozók, vagy a nyomvonal közben osztókon és fali aljzatokon megy át, a koaxos HDMI átvitel könnyen kényes rendszer lesz. Ilyenkor olcsóbbnak tűnik a meglévő infrastruktúra használata, de a hibakeresés ára gyorsan utoléri.

Az ElekroExpressz webáruház kínálatában is inkább HDMI illesztők, adapterek és jelátviteli kiegészítők között érdemes gondolkodni, ha a feladat már nem tisztán RF-koax kérdés, hanem teljes rendszerillesztési probléma.

Ha csak annyit tudsz, hogy „koax van a falban”, még nem lehet jól választani. A döntést mindig a forrás jeltípusa és a teljes jelút alapján hozd meg.

Telepítési tippek lépésről lépésre

A legtöbb instabil rendszer nem azért rossz, mert az eszköz típusa hibás, hanem mert a telepítésnél marad egy gyenge pont. A koaxos és HDMI-s illesztések ezt nem bocsátják meg.

1. Azonosítsd a jel útját végponttól végpontig

Ne azzal kezdd, hogy milyen adapter fér rá. Előbb írd fel ezt a négy pontot: mi a forrás, milyen csatlakozója van, milyen közegen megy át a jel, és mit fogad a kijelző. Ha bármelyik pontnál csak annyit tudsz mondani, hogy „koax van rajta”, még nincs kész a terv.

2. Nézd meg a koax állapotát

Régi hálózatnál ellenőrizd a csatlakozókat, toldásokat, osztókat és a kábel jelölését. Az RG6 és az RG59 közti különbség hosszabb távon nem papíradatnak érződik, hanem stabilitásban. A laza F csatlakozó, az oxidált ér és a rossz árnyékolás rögtön hibaforrás.

3. Rövid próbakörrel indíts

Mielőtt a teljes nyomvonalra kiengeded a rendszert, építsd össze rövid szakaszon a padon vagy a helyszínen. Így hamar kiderül, hogy:

• irányhelyes-e az eszköz, mert sok konverter nem kétirányú;

• kap-e rendes tápot, mert a gyenge táplálás villogást és képvesztést okoz;

• elfogadják-e egymást a végpontok, különösen extender és kijelző között.

4. A csatlakozást szereld, ne csak összedugd

A koaxnál a mechanikai szerelés fél siker. A központi ér ne legyen túl hosszú, az árnyékolás ne érjen zárlatba, a csatlakozó ne lötyögjön. HDMI oldalon pedig kerüld a szükségtelen toldást és a túl sok átmeneti elemet.

Egy rosszul szerelt F csatlakozó ugyanúgy el tud vinni egy napot, mint egy hibás átalakító.

5. Terhelés alatt is tesztelj

Ha van kép, az még nem kész rendszer. Nézd meg hosszabb működés közben is. Mozgó képnél, felbontásváltásnál, újraindítás után és több bemeneti-kimeneti kapcsolás mellett is maradjon stabil.

Hasznos ellenőrzési sorrend:

1. Tápellátás ellenőrzése

1. Kábel és csatlakozó ellenőrzése

1. Forrás felbontásának visszavétele, ha kell

1. Köztes osztók és toldók kizárása

1. Rövid közvetlen teszt a hibás szakasz leválasztására

6. Ne keverd a rendszerfunkciókat

Sok telepítés ott csúszik el, hogy valaki egyetlen doboztól várja a tuner, konverter, hosszabbító és elosztó szerepet egyszerre. Ezek általában külön funkciók. A helyes sorrend és a helyes eszközlánc fontosabb, mint az, hogy rá lehessen írni: koax HDMI átalakító.

Gyakori hibák diagnosztikája és megoldása

A helyszíni hibakeresésnél gyorsan el lehet dönteni, hogy kábelezési, kompatibilitási vagy tápellátási gondról van szó. Ehhez nem kell túlbonyolítani a folyamatot.

Nincs kép

Először ellenőrizd, hogy jó irányú eszközt tettél-e be. Sok átalakító csak egyirányú. Utána nézd meg a tápellátást, majd a forrás felbontását és azt, hogy közvetlen rövid bekötésen működik-e.

Villogás vagy időszakos képvesztés

Ez tipikusan kábel- vagy csatlakozóprobléma. Koaxos hosszabbításnál a gyengébb kábel, rossz csatlakozó vagy túl hosszú útvonal hamar kijön. Ha rövid próbakábelen stabil, a falban lévő szakaszt kell gyanúsítani.

Van kép, de nincs hang

Ilyenkor az eszközök közti kompatibilitás és a forrás beállítása az első ellenőrzési pont. Konverternél és extendernél sem szabad automatikusan feltételezni, hogy minden hangformátumot ugyanúgy kezelnek. Egyszerűsítsd a láncot, és próbáld ki másik forrással.

Zajos, életlen vagy furcsa színű kép

Régi analóg AV forrásnál ez sokszor a forrás saját korlátja. RF-ből HDMI esetén a bemeneti szabvány és a vételi minőség felől indulj. Ne a HDMI oldalon keresd elsőre a hibát, ha a probléma valójában az RF jelben van.

Csatorna nem található RF bemenetnél

Ilyenkor a szabvány, a csatornakiosztás és a bemeneti jel megléte a kulcs. Ha antenna vagy kábelTV koaxról dolgozol, előbb azt ellenőrizd, hogy az eszköz valóban olyan jelet kap-e, amit kezelni tud.

Gyors ellenőrzőlista

• Eszköztípus helyes? Extender, RF átalakító vagy AV konverter?

• Jelirány helyes? Nem minden doboz kétirányú.

• Tápellátás rendben van? Stabil, megfelelő adapterrel?

• Kábel rendben van? Nem csak folytonos, hanem jól szerelt is?

• A forrás és a kijelző összeillik? Felbontásban és jelrendszerben?

• Rövid teszten működik? Ha igen, a beépített szakasz a hibagyanús.

Ha két rövid próbakábellel hibátlan, a falban futó szakaszt javítsd. Ha röviden sem működik, eszköztípus vagy kompatibilitás a valószínűbb hiba. Ha pedig minden stimmel, csak az elvárás túl magas a régi forráshoz képest, akkor nem javítás kell, hanem másik technológiai út.
