12 voltos napelemek: komplett útkönyv

A „12 V-os” név ellenére egy tipikus 100 W-os panel tényleges munkaponti feszültsége kb. 17,6–18,9 V, rövidzárlati feszültsége pedig 21–23,25 V körül alakul, így a panel sosem ad közvetlenül 12 V-ot. Ha most egy akkura, egy vezérlőre és néhány méter kábelre próbálsz ráépíteni egy kicsi rendszert, ez a különbség dönti el, hogy tölt-e rendesen, vagy csak látszólag működik.

A legtöbb hiba itt kezdődik. A felhasználó a „12 V” címkét nézi, a rendszer viszont feszültséggel, árammal és hőmérséklettel dolgozik, és ezek együtt adják ki azt, hogy a panelből mennyi energia jut el az akkuba. A gyakorlatban ezért nem elég a wattot nézni, a valós munkapont, a rövidzárlati áram és a vezérlő viselkedése sokkal fontosabb.

Amit a 12 voltos napelemekről tudnod kell

Egy 12 voltos napelem nem 12 voltot termel, hanem olyan feszültségtartományban dolgozik, ami mellett az akkumulátort már ténylegesen tölteni tudja. A gyakorlati példák szerint egy 100 W-os monokristályos modul Vmp értéke kb. 17,6–18,9 V, a Voc pedig kb. 21–23,25 V, ezért a 12 V-os akkukhoz töltésvezérlő kell. Ez nem elméleti finomság, hanem a rendszer alapja, mert a panel és az akkumulátor közti feszültségkülönbség adja a töltési áramot, miközben a vezérlő fogja vissza a túltöltést. A magyar piaci példák szerint a tipikus vezérlők 12/24 V automatikus felismeréssel, 10 A névleges áramerősséggel, 14 V / 28 V maximális töltési feszültséggel és körülbelül 10,7 V-os mélykisütés-védelemmel dolgoznak, ami közvetlenül befolyásolja az akkumulátor élettartamát és a használható kapacitást. Forrás

Miért téves a „12 V-os panel” gondolkodás

A címke félrevezető, mert a vásárló könnyen azt hiszi, hogy a panel közvetlenül illeszthető az akkura vagy egy 12 V-os fogyasztóra. Valójában a töltéshez a panelnek a szabályozás nélküli töltési tartomány fölött kell dolgoznia, különben nincs meg az a nyomás, ami az áramot beindítja. A névleges feszültség ezért nem a működési feszültség, hanem inkább egy rendszerkategória.

Praktikus szabály: ha a specifikációban csak a „12 V” szerepel, de nincs mellette Vmp, Voc, Imp és Isc, még nem tudod megmondani, hogy a rendszered tényleg működni fog-e.

Mit nézz elsőként vásárláskor

Az első három adat a munkaponti feszültség, a munkaponti áram és a rövidzárlati áram. Ezekből látod, hogy a kábelezésed, a vezérlőd és az akkud elbírja-e a valós terhelést. A hőmérsékleti tartomány is fontos, mert a panel és az elektronika nem ugyanúgy viselkedik kültéren, főleg télen.

A fő típusok és a teljességosztályok

Egy 12 V-os rendszerben sokszor nem a panel típusa okozza a hibát, hanem az, hogy a teljes rendszert rosszul méretezik. Mégis számít, hogy monokristályos, polikristályos vagy vékonyfóliás modullal dolgozol, mert más lesz az áramgörbe, a helyigény és a hőviselkedés. Szigetüzemben, lakóautóban vagy riasztórendszernél a monokristályos panel általában kiszámíthatóbb működést ad.

Ha egy 140 W-os modulnál a Vmp kb. 18,36 V, az Imp kb. 7,65 A, az Isc kb. 8,17 A, egy 170 W-os modulnál pedig a Vmp kb. 19,7 V és az Imp kb. 8,61 A, akkor rögtön látszik, hogy a vezeték és a vezérlő kiválasztásánál az áram a döntő. A gyártói adatlapok szerint a panelek üzemi tartománya általában –40 °C és +85 °C között van, a vezérlőké pedig gyakran –20 °C és +60 °C körül alakul, ezért a kültéri elektronika hamarabb lesz szűk keresztmetszet, mint maga a modul. Forrás

Tipikus 12 V-os panelek paraméterei

A táblázatból nem az a tanulság, hogy minden panelhez egyetlen fix számot kell keresni. Inkább az, hogy a kisebb rendszereknél a teljesítmény csak kiindulópont. A valós működésben az áramgörbe, a besugárzási szög és a hőmérséklet együtt dönt arról, mennyi energia jut ténylegesen az akkuba. Egy papíron erős panel is gyengén viselkedhet, ha rossz helyre kerül.

A panel könnyű, a rendszer nem az. Ha a feszültséget és az áramot külön kezeled, a szigetüzemű rendszer gyorsan bizonytalanná válik.

MPPT és PWM töltésvezérlők

Ha a rendszeredben a panel jól termel, de az akku mégis lassan tölt, a vezérlőnél kell keresni a szűk keresztmetszetet. A MPPT és a PWM vezérlő közti különbség nem elméleti vita, hanem az, hogy a panelből mennyi használható energia jut át az akkuba. Az MPPT a panel munkapontját keresi, így a termelést a lehető legjobban a töltéshez igazítja. A PWM egyszerűbben működik, de jobban függ attól, hogy a panel feszültsége közel legyen az akkumulátoréhoz.

A korábban hivatkozott 10 A-es vezérlőknél a 12/24 V automatikus felismerés, a 14 V / 28 V maximális töltési feszültség és a 10,7 V körüli mélykisütés-védelem már jól mutatja a tartományt, amivel érdemes számolni. Ezek nem díszadatok. A rendszer viselkedését alapvetően befolyásolják, főleg ha éjszaka is van fogyasztás, vagy az akkut nem akarod feleslegesen mélyre vinni. Forrás

MPPT vagy PWM a gyakorlatban

Az MPPT akkor ad többet, ha a panel és az akkumulátor feszültsége között nagyobb az eltérés, vagy ha a fényviszonyok ingadoznak. Lakókocsiban, off-grid tartalék rendszerben és téli kültéri telepítésnél ez hamar kijön. A PWM egyszerűbb, és rövidebb kábelezésű, kisebb rendszerekben még jól használható, de kevésbé rugalmas, ha a körülmények nem ideálisak.

Ha a rendszeredet úgy akarod összerakni, hogy a panelből a lehető legtöbb használható energia kijöjjön, MPPT-t válassz. Ha az ár és az egyszerűség fontosabb, és a vezérlő közel van az akkumulátorhoz, a PWM is elég lehet.

MPPT vs PWM összehasonlítás

A vezérlőt nem elég a névleges áram alapján kiválasztani. A bemeneti tartományt és a hőmérsékleti környezetet is nézni kell, mert egy rosszul szellőző, meleg helyre tett egység könnyen kiesik a valós üzemi tartományból. A panel lehet megfelelő, ha a vezérlő nincs jól méretezve, a teljes 12 V-os rendszer lesz bizonytalan.

A beszerzésnél és a kivitelezésnél érdemes olyan kábelre, csatlakozóra és rendszerkomponensre támaszkodni, amelyeket egyben le tudsz ellenőrizni. Ilyen termékeket például a Takacs Gabor Antal E.V. kínálatában is meg lehet találni.

Rendszerméretezés és kábelezés

A méretezésnél nem a panel névleges teljesítményével kezdek, hanem azzal, hogy mennyi áram folyik a vezetékben. Ez a szemlélet különösen fontos 12 V-os rendszereknél, mert alacsony feszültségen ugyanaz a veszteség sokkal hamarabb fáj. Ha túl vékony a kábel, a rendszer nem feltétlenül áll le, csak csendben romlik a hatásfok.

Először az áramot nézd

A vezetéknél a névleges áram és a rövidzárlati áram a két alapadat. A 140 W-os és 170 W-os példákból is látszik, hogy az amperértékek nagyon gyorsan nőnek a teljesítménnyel együtt. Ezért nem elég azt mondani, hogy „ez csak egy 12 V-os panel”, mert a valós kábelterhelés sokkal közelebb áll egy áramorientált rendszerhez, mint egy feszültségorientálthoz.

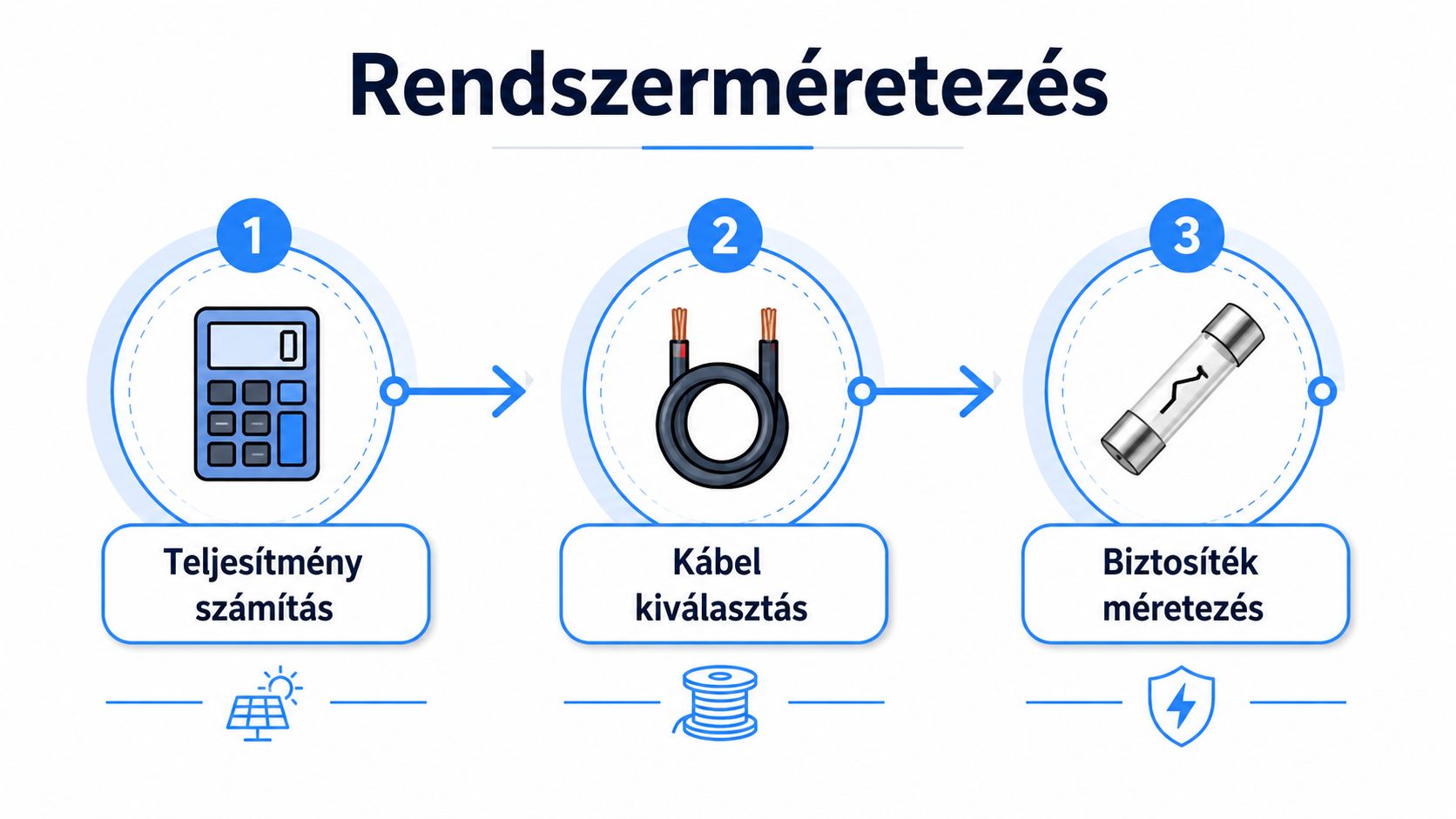

Így menj végig a tervezésen

1. Nézd meg a panel adatlapját. A Vmp, Imp, Voc és Isc együtt kell, nem külön.

1. Válaszd ki a vezérlőt. A bemeneti tartomány és a névleges áram legyen összhangban a panellel.

1. Ellenőrizd a kábelhosszt. Minél hosszabb az út, annál nagyobb a veszteség, főleg alacsony feszültségnél.

1. Tedd be a biztosítékot. A rendszerben a vezeték és az akkumulátor védelmét is szolgálja.

1. Ellenőrizd az akkumulátor töltési határát. A vezérlő nem dísz, hanem a túl- és mélykisütés elleni védelem része.

Jó méretezésnél a kábel nem melegszik föl feleslegesen, a vezérlő nem kapcsol le indokolatlanul, és az akkumulátor a tényleges töltési tartományban marad.

A biztosítékot mindig a rendszer logikájához igazítsd, nem ahhoz, hogy „biztosan erős legyen”. Az a cél, hogy hiba esetén a kábel és az eszközök védve legyenek. A 12 V-os rendszernél különösen fontos a csatlakozások jó érintkezése, mert az alacsony feszültségű veszteség már egy laza sarun is megjelenik.

Gyakorlati példák és alkalmazások

Egy lakókocsi, egy kerti ház és egy szünetmentes táplálás nem ugyanaz a műfaj, még ha a panelre ugyanaz a „12 V” felirat kerül is. A közös pont mindenhol az, hogy a panel önmagában semmit nem dönt el, a rendszer egészét kell összehangolni. A napi terhelés, az akkumulátor típusa és a vezérlő viselkedése együtt adja a működést.

Lakókocsi és mobil használat

Lakókocsiban a rövid kábelek és a változó árnyékolás miatt az MPPT rendszerint jobb választás. Itt az a fontos, hogy a fogyasztók nappal se „öljék meg” a töltést, mert minden plusz terhelés azonnal látszik az akkumulátor töltöttségén. A jó szerelésnél a vezérlő közel kerül az akkumulátorhoz, a panelek pedig úgy állnak, hogy a lehető legtöbb hasznos besugárzást kapják.

Kerti ház és kisebb off-grid pont

Kerti háznál a stabilitás a legfontosabb, nem a csillogás. Ha csak világítás, egy kis szivattyú vagy riasztó van a rendszerben, a méretezésnél még mindig a paneláram és a vezetékveszteség a fő kérdés. Itt sokszor a legnagyobb hiba az, hogy túl kicsi vezérlőt vagy túl hosszú, alulméretezett kábelt választanak.

UPS-szerű tartalék rendszer

Tartalék rendszerben az akkumulátor viselkedését kell előtérbe tenni, mert az ilyen rendszerek nem naponta, hanem eseményre készülnek. A töltésvezérlő mélykisütés-védelme itt különösen fontos, mert a tartalék energia nem akkor fogyhat el, amikor az eszközöknek szükségük van rá. A rendszer logikája egyszerű, a kivitelezés viszont fegyelmet kíván.

A paneltermelésről szóló gyakorlati anyagok szerint egy 100 W-os rendszer ideális esetben nagyjából 5,5 A körüli áramot tud adni, de a valós érték a körülményektől függ. Ezért nem elég a névleges teljesítményből kiindulni, mert a tényleges töltési tartalékot a fényviszonyok és a vezérlő típusa módosítja. Forrás

A legfontosabb tanulság ezekből az alkalmazásokból az, hogy a rendszer mindig a leggyengébb láncszemhez igazodik. Ha a panel jó, de a kábel vékony, a vezérlő gyenge, vagy az akkumulátor nincs megfelelően védve, a teljes rendszer bizonytalan lesz.

Telepítés és biztonsági tudnivalók

A biztonságos telepítésnél a mechanikai rögzítés ugyanúgy számít, mint az elektromos kötés. Egy laza tartóelem vagy rossz csatlakozás nem csak teljesítményveszteség, hanem hibahely is. A kültéri rendszereknél a csatlakozók állapota, a kábelek tehermentesítése és a nedvesség elleni védelem alapkövetelmény.

A panelt úgy kell rögzíteni, hogy a szél, a rezgés és a hőtágulás ne dolgozzon a kötéseken. A kábeleknél kerüld a felesleges hurkokat és a szoruló töréspontokat, mert ezek az idővel megjelenő hibák tipikus forrásai. A földelés és az érintésvédelem nem opcionális dísz, hanem a telepítés része.

Amit minden szerelés előtt ellenőrizz

• Csatlakozók illeszkedése: csak olyan csatlakozót használj, ami tényleg a rendszerhez való.

• Kábelszigetelés állapota: ne legyen vágott, megtört vagy éles peremhez dörzsölődő szakasz.

• Vezérlő elhelyezése: ne tedd olyan helyre, ahol a hőmérséklet tartósan kedvezőtlen.

• Akkumulátor hozzáférhetősége: legyen jól ellenőrizhető, de védett.

• Biztosíték helye: minél közelebb legyen a védendő ághoz.

A 12 V-os rendszernél a jó kontaktus különösen kritikus, mert kis feszültségen minden veszteség látványosabban jelentkezik. Ha a kötés laza, az nem csak teljesítménycsökkenést okoz, hanem melegedést is, ami láncreakciót indíthat. Ilyen helyzetben nem a panel a hibás, hanem a kivitelezés.

A legolcsóbb hiba gyakran a legdrágább javítás. Ahol kültéri elektronika és akkumulátor találkozik, ott a „majd jó lesz” hozzáállás nem működik.

A karbantartás sem bonyolult, csak következetes. Nézd át a kötéseket, a rögzítést és a csatlakozókat időnként, különösen szezonváltás előtt. Ha a rendszer szokatlanul keveset tölt, először mindig a mechanikai és érintkezési problémákat keresd, csak utána gyanakodj panelhibára.

Gyakori kérdések

Közvetlenül akkura kötni lehet, de 12 V-os rendszernél ez rossz szokás. A töltésvezérlő védi az akkumulátort és a paneleket a túltöltéstől. Ha bővítenél, a vezérlő, a kábelek és az akku áramtűrése már az elején legyen ehhez méretezve.

Az MPPT nem váltja ki a helyes feszültségtervezést. Ha a panel Vmp-je és az akkumulátor töltési tartománya nincs összhangban, a rendszer veszteséges marad. PWM csak akkor használható értelmesen, ha a panel feszültsége közel áll a 12 V-os akku igényéhez, különben a tartalékot elveszíted.

A kábelkeresztmetszetet a Vmp, az Isc és a kábelhossz együtt határozza meg. Kis feszültségnél már egy gyenge kötés is látványos esést és melegedést okoz, ezért a méretezés a teljes áramkörre vonatkozik.
