LED szalag vezérlő típusok és működésük

A konyhapult alá felragasztott meleg fehér LED szalag nappal teljes fényerővel világít, este viszont csak tompa hangulatfényt szeretnél. Közben a nappali álmennyezetében egy RGB szalag fut, amit telefonról, távirányítóval vagy jelenetek szerint kezelnél. Ilyenkor nem maga a LED szalag jelenti a rendszer bonyolult részét, hanem a hozzá illesztett LED szalag vezérlő.

A tápegység biztosítja a szükséges egyenfeszültséget, a szalag pedig felveszi az áramot. A vezérlő szabja meg, hogy ebből mennyi jusson a fényforrásra, melyik színcsatorna működjön, és milyen parancsra reagáljon a rendszer. A magyar kínálat az egyszerű dimmerektől a WiFi-s, többzónás, több üzemmódú egységekig terjed, ezért a jó választás nem pusztán árkérdés, hanem feszültség-, csatorna- és telepítési kompatibilitás kérdése is (hazai RGB vezérlő kínálat és műszaki paraméterek).

Miért a LED szalag vezérlő a telepítés központi eleme

Egy konyhapult alá szerelt szalag nappal teljes fényerővel világít, este viszont csak tompa háttérfényt szeretnél. A szalag önmagában ezt nem tudja: a tápegység feszültséget ad, a vezérlő pedig meghatározza, hogyan használja fel azt a fényforrás.

A LED szalag vezérlő ezért a tápegység és a szalag közötti illesztőelem. Egyszínű szalagnál a fényerő beállítása, RGB-nél a színválasztás, RGBW vagy RGB+CCT rendszernél pedig a további fénycsatornák kezelése tartozik hozzá. A PWM működés és a csatornák részletes típusait a következő fejezet ismerteti.

Gyakorlati szabály: a tápegység az energiát adja, a vezérlő pedig a fény viselkedését határozza meg.

A választásnál először a szalag névleges feszültségét kell egyeztetni a vezérlőével. Ezután következik a csatornák száma és terhelhetősége. Egy RGB vezérlő például nem feltétlenül alkalmas RGBW szalaghoz, mert hiányzik belőle a fehér csatorna kezelése. A magyar kínálatban egyszerű dimmerek, RF-távirányítós, WiFi-s és többzónás egységek is megtalálhatók (magyar LED vezérlő kategória és termékpéldák).

A telepítés fizikai körülményei ugyanilyen fontosak. Fém bútor, vasbeton fal vagy zárt gépészeti tér csökkentheti a rádiós jel elérését. Telefonos vezérléshez megfelelő WiFi-lefedettség kell, több külön szalagcsoportnál pedig olyan rendszer, amely zónánként kezeli a kimeneteket.

Mi történik rossz választásnál

Nem megfelelő vezérlőnél csak néhány szín működhet, a szalag villoghat, a távirányító jele el sem érheti a vevőt, vagy az elektronika túlmelegedhet. A túlterhelés a csatlakozásokat is megviseli.

A döntési sorrend legyen egyszerű: azonosítsd a szalag típusát és feszültségét, számold ki az áramigényt, majd válassz hozzá vezérlőt és tápegységet. A falikapcsoló, RF-távirányító vagy telefonos alkalmazás csak ezután kerüljön a végleges szempontok közé.

A LED szalag vezérlő fő típusai és működési elveik

A vezérlő úgy működik, mint egy forgalomirányító: nem ő termeli az energiát, hanem meghatározza, melyik csatornán, milyen erősséggel és milyen időzítéssel folyjon az áram. Ezért a típusát nem önmagában, hanem a szalag felépítése és a telepítés körülményei alapján érdemes kiválasztani.

PWM dimmer egyszínű és analóg szalagokhoz

A PWM-vezérlő gyors ki- és bekapcsolással szabályozza a fényerőt. Rövidebb bekapcsolási időnél a szem halványabb fényt érzékel, hosszabb időnél világosabbat. Egy hazai PWM dimmer 0 és 100% közötti fényerő-szabályzást és 6 A terhelhetőséget ad meg. Ez 12 V-on 72 W, illetve 24 V-on 144 W névleges teljesítménynek felel meg (PWM dimmer számítási példa).

Egyszínű szalaghoz egy szabályozott csatorna elegendő. CCT, RGB vagy RGBW esetén több PWM-csatorna dolgozik párhuzamosan, mert a vezérlőnek külön kell kezelnie a fehér, vörös, zöld és kék ágakat.

RF vezérlő távirányítóval

Az RF-vezérlő rádiófrekvenciás távirányítót használ, ezért nem szükséges közvetlen rálátás a vevőre. A hazai kínálatban 433 MHz-es és 2,4 GHz-es rendszerek is megtalálhatók. Egy 2,4 GHz-es, többcsatornás modellnél 30 méter körüli maximális hatótáv szerepel, a tényleges elérést azonban a falak, fémburkolatok és zárt gépészeti terek csökkenthetik (2,4 GHz-es 5 az 1-ben vezérlő műszaki adatai).

WiFi, DMX és épületautomatizálás

A WiFi-s vezérlő helyi hálózaton keresztül, telefonos alkalmazásból kezelhető. Automatizált jeleneteket is beállíthatsz, de a működéshez megfelelő WiFi-lefedettségre és kompatibilis alkalmazásra van szükség.

A DMX512 professzionális protokoll színpadi, rendezvény- és összetett épületvilágításnál használatos. Címezhető szalag esetén digitális adatjel szükséges, ezért egy hagyományos analóg PWM-dimmer nem helyettesíti a megfelelő digitális vezérlőt.

A 0–10 V és a DALI épületautomatizálási környezetben fordul elő. Ilyenkor a központi vezérlés, a jelenetek és más világítási elemek együttműködése is része a rendszernek.

A hazai kínálatban az egyszerű dimmertől a többfunkciós vezérlőig több megoldás elérhető (hazai kínálat).

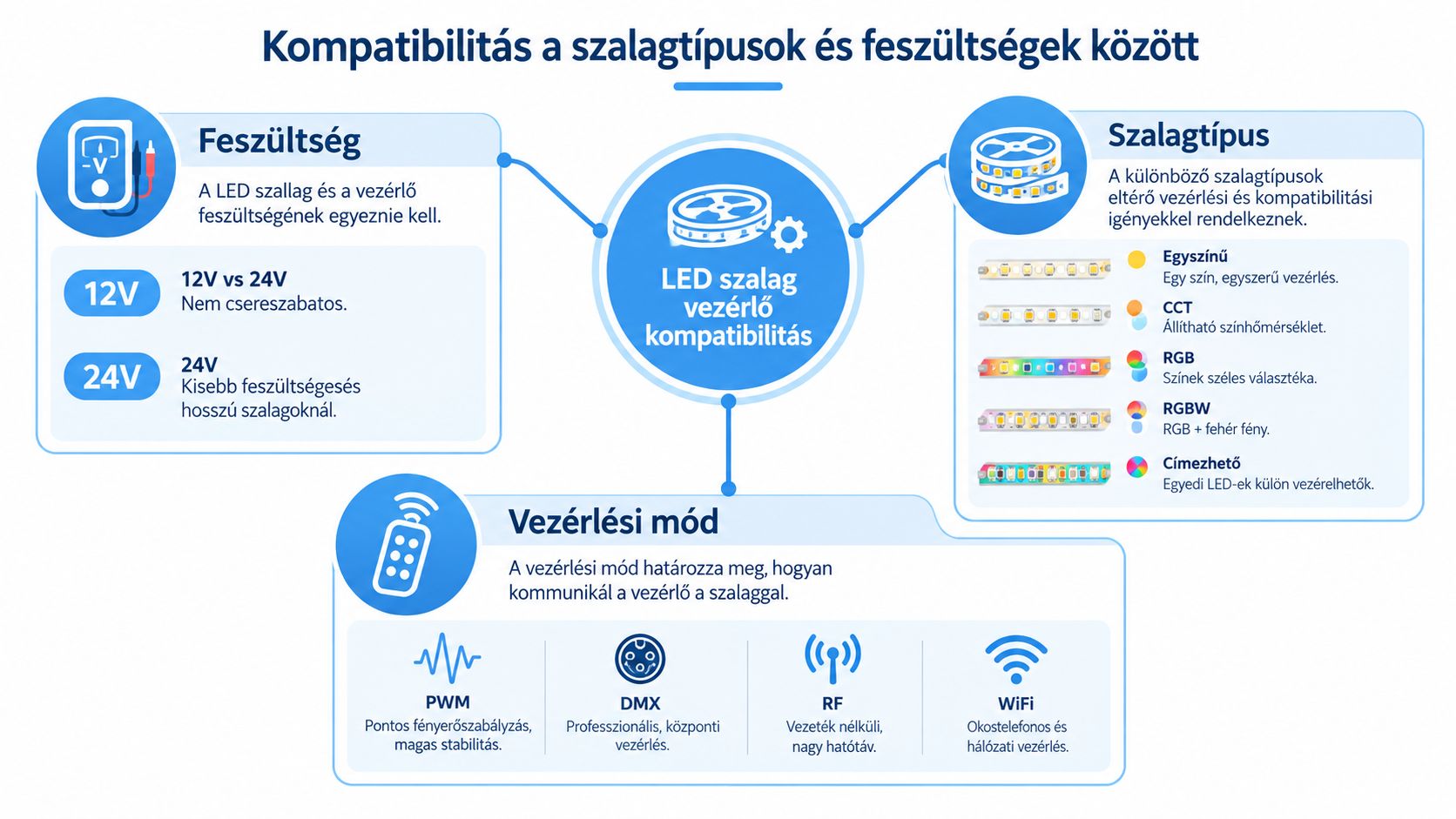

Kompatibilitás a szalagtípusok és feszültségek között

Egy 12 V-os szalaghoz 12 V-os, egy 24 V-os szalaghoz 24 V-os vezérlő szükséges. A két rendszer nem csereszabatos, még akkor sem, ha a csatlakozó fizikailag illeszkedik. Ellenőrizd a szalag jelölését, a tápegység kimenetét és a vezérlő adattábláját. Mindháromnak ugyanahhoz a névleges feszültséghez kell tartoznia.

Hosszabb szakasznál a 24 V-os rendszer gyakran kedvezőbb. Azonos teljesítmény mellett kisebb áram folyik, ezért mérséklődhet a vezetéken és a szalagon kialakuló feszültségesés, a fény pedig egyenletesebb maradhat. Ez nem váltja ki a megfelelő tápegység- és vezérlőméretezést.

A csatornák száma a szalag felépítését követi

A csatornák olyanok, mint külön vezérlési ágak: mindegyik más fénykomponenst szabályoz.

• Egyszínű szalag: egy csatorna.

• CCT szalag: két csatorna a meleg és hideg fehérhez.

• RGB szalag: három csatorna a vörös, zöld és kék ág számára.

• RGBW szalag: négy csatorna, az RGB mellett külön fehérrel.

• RGB+CCT szalag: öt csatorna a színkeveréshez és az állítható fehérhez.

Egy háromcsatornás RGB vezérlő nem kezeli külön egy RGBW szalag fehér ágát. Egyes termékek több szalagtípust is támogatnak, de a kompatibilitást mindig a konkrét modell adatlapján ellenőrizd.

Analóg vagy címezhető

Az analóg szalag teljes szakasza ugyanazt a PWM-parancsot kapja. A címezhető változat digitális adatjelet használ, ezért az egyes LED-szegmensek vagy pixelek külön vezérelhetők. WS2812B, WS2813 és SK6812 szalaghoz digitális, például SPI-alapú vezérlő kell, egy hagyományos PWM-dimmer nem megfelelő.

A közös anódos kialakításnál a pozitív ág közös, a vezérlő pedig a negatív csatornákat szabályozza. Közös katódos modell is előfordulhat, ezért a bekötést a rajz alapján végezd, ne pusztán a vezetékek színéből következtesd.

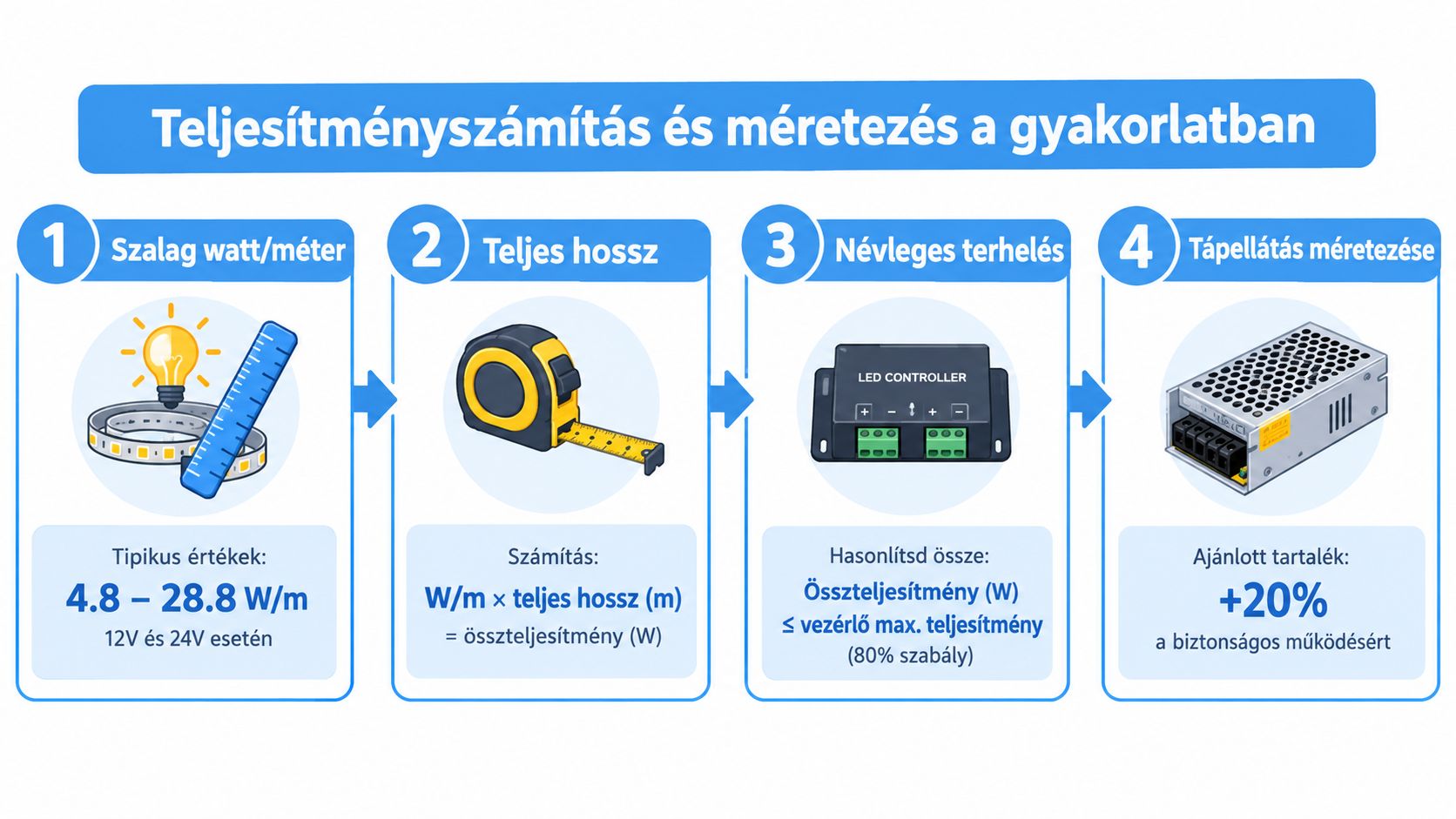

Teljesítményszámítás és méretezés a gyakorlatban

A vezérlő méretezését a szalag adatlapján megadott watt/méter értékkel kezdd. A teljesítményt a beépítendő hossz adja:

Alapképlet:

teljes teljesítmény = watt/méter × hossz

Az áramigényhez ezt az értéket oszd el a névleges feszültséggel:

áram = teljes teljesítmény ÷ feszültség

A magyar piacon 12 és 24 V-os rendszerek egyaránt elérhetők, ezért ugyanaz a teljesítmény eltérő áramot jelenthet. Egy 6 A-es PWM dimmernél a megadott határ 12 V-on 72 W, 24 V-on 144 W. A magasabb feszültség ugyanahhoz a teljesítményhez kisebb áramot igényel, ezt a vezérlő kiválasztásakor is figyelembe kell venni.

Számpélda egy RGB szalaghoz

Egy 5 méteres, 14,4 W/m teljesítményű RGB szalag névleges terhelése:

14,4 W/m × 5 m = 72 W

A teljes áramigény:

• 12 V-os rendszernél: 72 W ÷ 12 V = 6 A

• 24 V-os rendszernél: 72 W ÷ 24 V = 3 A

RGB szalagnál az összáram mellett a csatornánkénti terhelést is ellenőrizd. A három színág nem feltétlenül terheli azonos módon a vezérlőt, ezért az adatlap összterhelési és csatornaáram-határát külön kell összevetni. Egyes 5 az 1-ben vezérlők adatlapjai 10 A/csatorna és 20 A összterhelés értéket adnak meg, a rendszer teljesítménye pedig 12 V-on 240 W, 24 V-on 480 W, illetve 48 V-on 960 W lehet.

Méretezési szabály: a vezérlőt ne a számított terhelés felső határán üzemeltesd. Hagyj üzemi tartalékot, és a csatornánkénti adatot is olvasd el.

Hosszú szakaszok és tápellátás

Hosszú szalagnál a vezérlő névleges terhelhetősége mellett a feszültségesés és a betáplálás helye is meghatározza a működést. Egyetlen táplálási pontnál a távolabbi szegmensek halványabbá válhatnak, ezért a hosszabb kialakítást több betáplálási ponttal vagy megfelelő jelerősítéssel kell megtervezni. A pontos szakaszhatárt a szalag, a vezérlő és a kábelezés adatai alapján válaszd ki.

A tápegység teljesítménye legyen nagyobb a számított terhelésnél, ne annak pontos határán működjön. A szükséges tartalékot a gyártói előírás, a kábelhossz és a környezeti hőmérséklet alapján határozd meg. Zárt profilban vagy szűk bútorüregben a vezérlő hőterhelésével is számolj.

Alapvető bekötési példák és tipikus hibák

A bekötés logikája minden példánál ugyanaz: tápegység, vezérlő, LED szalag. A vezérlő bemenetére a tápegység megfelelő polaritású kimenete kerül, a vezérlő kimenete pedig a szalag jelölt csatlakozóihoz kapcsolódik. A 230 V-os oldalt csak megfelelő szakképesítéssel és érintésvédelmi szabályok szerint szabad szerelni.

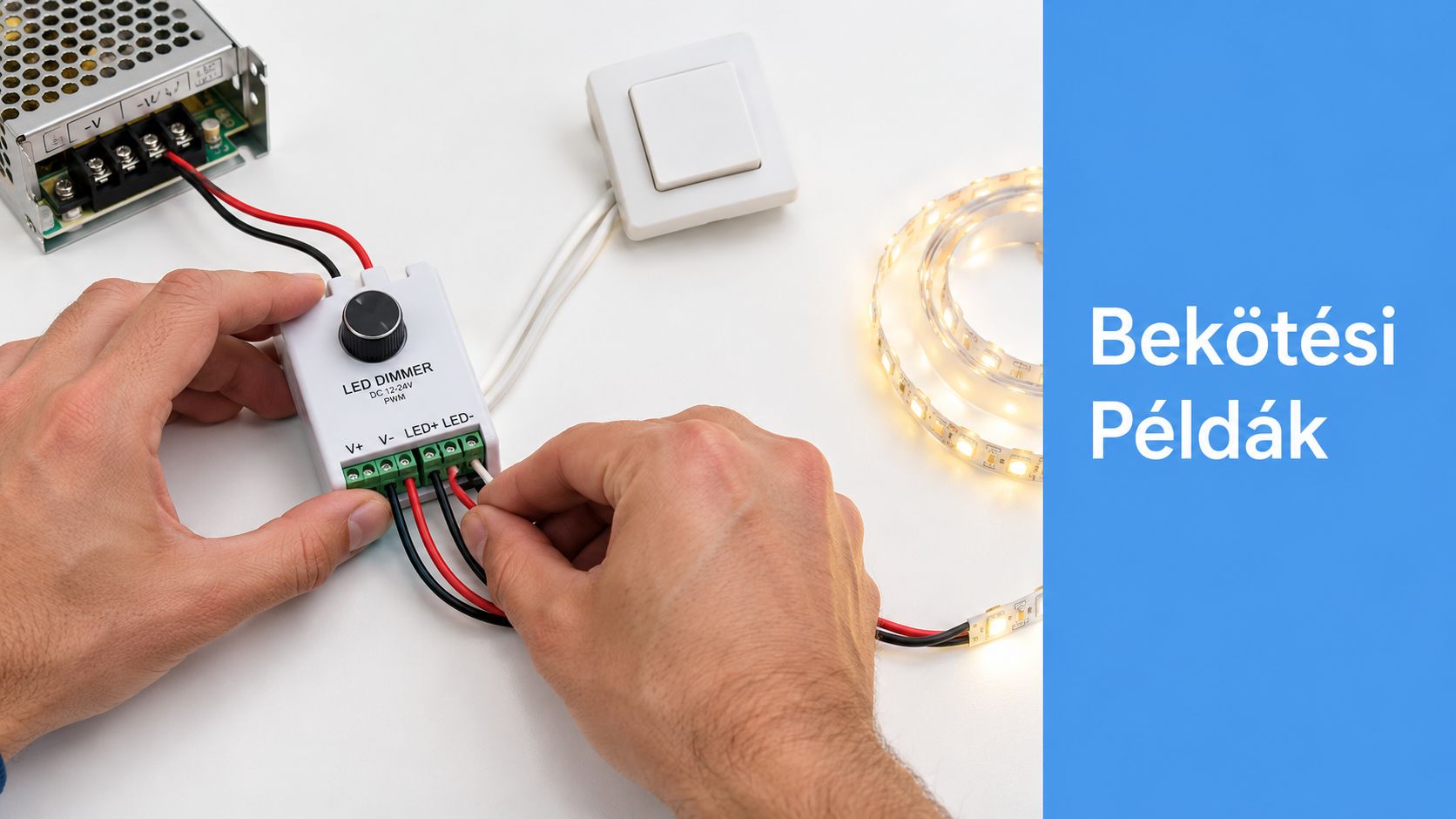

Egyszínű PWM dimmer

Meleg fehér, 12 V-os szalagnál a tápegység pozitív és negatív kimenetét a dimmer bemenetére kell kötni. A dimmer kimenetén a pozitív és negatív vezeték a szalag megfelelő jelölésére csatlakozik. Impulzuskapcsolós fali vezérlőnél a kapcsoló a vezérlő erre kialakított bemenetét kezelje, ne a LED-szalag és a dimmer közötti jelfeszültségű ágat szakítsa meg.

A forrasztást vagy megfelelő csatlakozót a szalag vágási pontjánál, illetve a gyártó által jelölt érintkezőknél használd. A tápág vezetékének keresztmetszetét a hossz és az áram alapján válaszd meg, a gyakorlatban 0,5–1,5 mm² közötti vezeték is előfordulhat a kialakítástól függően.

RF vezérlő RGB szalaghoz

24 V-os RGB szalagnál a tápegység a vezérlő bemenetére kerül, a vezérlő RGB kimenete pedig a közös pozitív és a három színcsatorna szerint csatlakozik. A közös anódos szalagnál a pozitív ág a közös pozitív kapocsra megy, a vörös, zöld és kék vezeték pedig a saját csatornájára.

Az RF-vevőt ne zárd teljesen fémprofilba, ha a rádiós hatótáv fontos. A fém burkolat árnyékolhatja a jelet, a hőt pedig bent tarthatja, ezért a szerelési helyet egyszerre kell rádiós és hőtechnikai szempontból megválasztani.

A következő bemutató a bekötési logika gyakorlati értelmezéséhez adhat támpontot:

WiFi-s 5 az 1-ben vezérlő

CCT+RGBW szalagnál mind az öt csatornát külön kell bekötni. A WiFi-s vezérlő a telefonos alkalmazásból kapja a parancsot, de ettől még ugyanúgy szüksége van megfelelő tápellátásra és helyes csatornakiosztásra.

A leggyakoribb hibák nem az alkalmazásban, hanem a fizikai bekötésben történnek:

• Fordított polaritás: a pozitív és negatív vezeték felcserélése hibás működést vagy károsodást okozhat.

• Alulméretezett vezeték: hosszú tápágon a túl vékony kábel feszültségesést és melegedést okozhat.

• Rossz helyre tett kapcsoló: a vezérlő és a szalag közötti ág megszakítása instabil működést eredményezhet.

• Elzárt elektronika: a fémprofilban vagy zárt üregben hőleadás nélkül elhelyezett vezérlő túlmelegedhet.

Vásárlási szempontok szakembereknek és barkácsolóknak

A szakember és az otthoni felhasználó ugyanazt a fényt szeretné, de nem ugyanazt a rendszert keresi. A barkácsoló számára a gyors beállítás, az egyszerű alkalmazás és a távirányító kényelme lehet döntő. A kivitelezőnek ezzel szemben a csatornánkénti terhelés, a protokoll, a szerelhetőség, az elektromágneses kompatibilitás és a garanciális háttér kerül előtérbe.

Barkácsprojektnél a kezelhetőség számít

Egy konyhai vagy nappali világításnál praktikus lehet a WiFi-s vezérlő, ha a felhasználó telefonról akar fényerőt vagy színt állítani. RF-távirányító akkor célszerű, ha nem szeretnél alkalmazást használni, és a vezérlő a helyiségben jó rádiós eléréssel telepíthető.

A termékoldalon ellenőrizd, hogy a vezérlő valóban a saját szalagtípusodhoz készült-e. A „színes LED vezérlő” megnevezés önmagában kevés, mert RGB, RGBW és RGB+CCT esetén eltérő csatornaszámra van szükség.

Szakmai telepítésnél a dokumentáció dönt

Professzionális projektnél kérj egyértelmű adatlapot a bemeneti feszültségről, a csatornánkénti és összesített terhelhetőségről, a bekötési módról, a hőleadásról és a vezérlési protokollról. A galvanikus leválasztás, a fémházas kivitel, a megfelelő IP-környezet, a CE- és EMC-dokumentáció, valamint a magyarországi garanciális háttér szintén releváns ellenőrzési pont.

Az ElekroExpressz webáruház LED-világítási és vezérlési megoldásokat, többek között RGB-szalaghoz használható, falba süllyeszthető, 12/24 V DC működésű, 3×4 A terhelhetőségű vezérlőt és DALI LED-dimmert is kínálhat a projekt igényei szerint. Vásárlás előtt ugyanúgy ellenőrizd a konkrét termékoldal feszültségét, csatornakiosztását és terhelhetőségét, mint bármely más forgalmazónál.

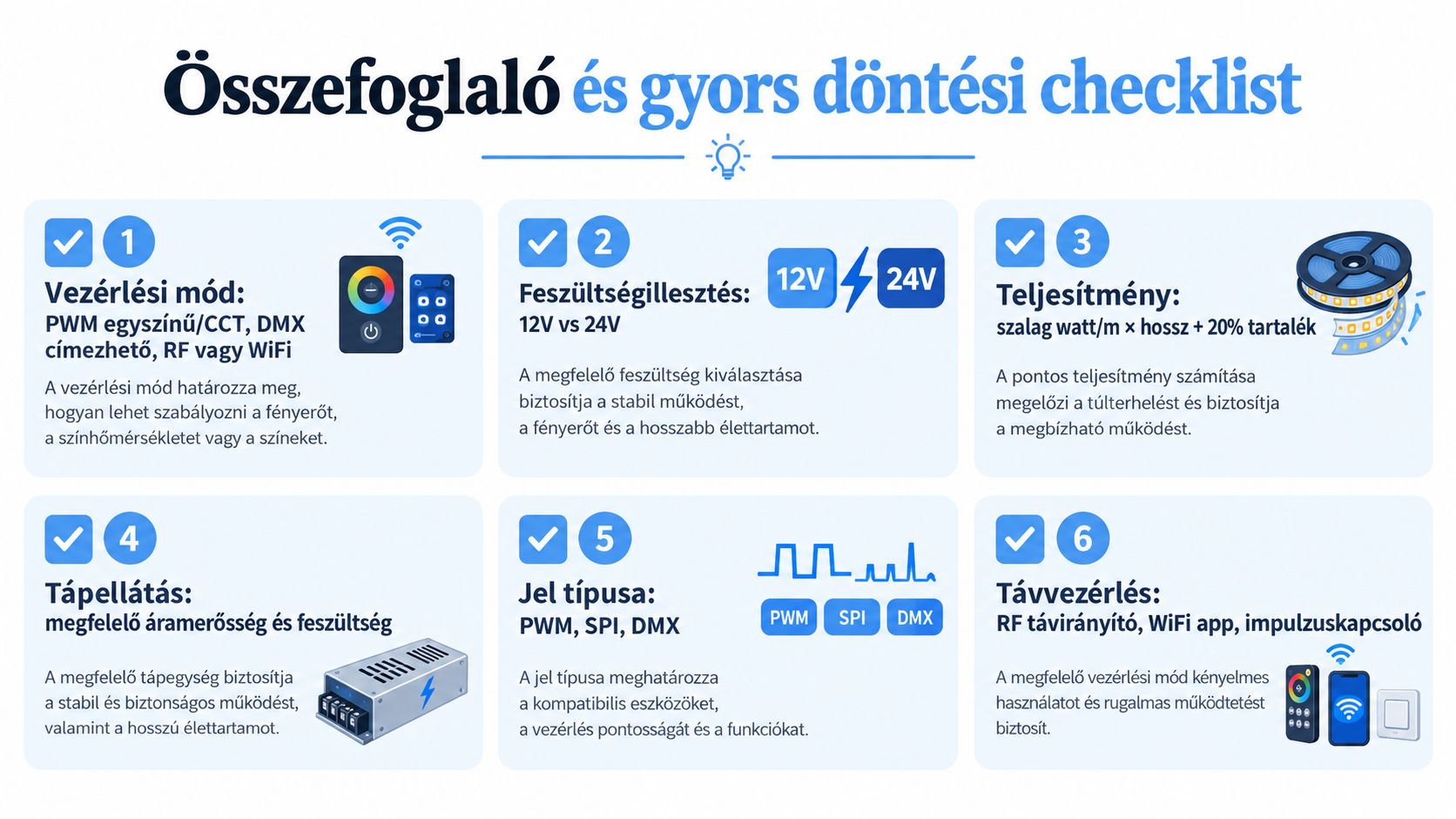

Összefoglaló és gyors döntési checklist

A megfelelő LED szalag vezérlő kiválasztása a szalag azonosításával kezdődik. Ha egyszínű vagy CCT analóg szalagot építesz, PWM-vezérlőre van szükséged. RGB, RGBW és RGB+CCT esetén a szalag minden színcsatornájának külön kimenet kell. Címezhető típusnál digitális adatvezérlő, professzionális installációnál pedig DMX vagy más automatizálási rendszer jöhet szóba.

A feszültségnek, a csatornák számának és a terhelésnek együtt kell illeszkednie. Egy 24 V-os, 8 méteres RGBW-szalag például csak 4 csatornás vezérlővel kezelhető. Ha a számított áram meghaladja a kiválasztott készülék egy csatornára vagy összesen megengedett értékét, nagyobb vezérlőt vagy több vezérlési ágat tervezz. A hosszú szakaszoknál a betáplálás, a kábel és a jelismétlés helye a szerelési terv része, nem utólagos javítás.

Vásárlás előtti döntési checklist

• Szalagtípus: RGBW vagy RGB+CCT esetén ellenőrizd, hogy minden funkcióhoz jut-e külön csatorna.

• Konkrét terhelés: számítsd ki a teljes áramot, majd hasonlítsd össze a csatornánkénti és összesített határértékkel.

• Vezérlési mód: távirányítóhoz RF, telefonos kezeléshez WiFi, épületautomatizáláshoz DMX illeszkedhet.

• Telepítési hely: fémburkolat vagy zárt szekrény csökkentheti az RF-jel megbízhatóságát, ezért a vezérlő helyét még vásárlás előtt jelöld ki.

• Hőleadás: a névleges terhelés csak megfelelő szellőzés mellett tartható, zárt helyen hagyj szerelési tartalékot.

• Bekötés: egyezzen a polaritás, a csatlakozó kiosztása és a kábel keresztmetszete.

• Dokumentáció: legyen elérhető bekötési rajz, garanciális háttér és megfelelőségi információ.

A készülék adatlapján mindig a saját szalagodhoz tartozó feszültséget, csatornakiosztást és terhelhetőséget ellenőrizd. Az ElekroExpressz webáruház kínálatában RGB-szalaghoz használható, 12/24 V DC működésű, 3×4 A terhelhetőségű vezérlő és DALI LED-dimmer is szerepelhet, a konkrét termékadatok vizsgálata azonban itt is szükséges.
