Napelem rendszer bekötése lépésről lépésre útmutató

A legtöbb tulajdonos ugyanott akad el. A paneleket már megvette, a tetőn ott a hely, a kivitelező megrajzolta a mezőt, aztán kiderül, hogy a napelem rendszer bekötése nem ugyanaz, mint a panelek felcsavarozása. A villamos oldal mehet gyorsan, a hálózati oldal viszont külön ügymenet, és a kettőt nem lehet összemosni.

Egy családi házas példában ez nagyon is valós helyzet. A tulajdonos azt kérdezi, miért nem lehet egyszerűen feltenni az invertert, rákötni a stringeket, és már termelni is. Azért, mert a magyar piacon a szerelés, az elosztói jóváhagyás, a mérőcsere és a készre jelentés párhuzamos, de nem azonos útvonalon fut, miközben a hazai napelemes állomány 2024 elejére 5649 MW-ot ért el, 2024 novemberére pedig 7351 MW körül járt, vagyis a bekötés már nem mellékes lépés, hanem a teljes projekt egyik fő szakmai kérdése. A KSH szerint 2025-ben a napelemek által megtermelt villamos energia mennyisége 4,5-szerese volt az öt évvel korábbinak, és ennek mintegy háromtizedét a legfeljebb 50 kW-os háztartási méretű kiserőművek adták. Ez a növekedés jól mutatja, miért kell a bekötést ma már ugyanazzal a fegyelemmel kezelni, mint maga a tervezést.

A jó hír az, hogy a rendes sorrend tanulható. Előbb a helyszíni felmérés és a méretezés, aztán a DC oldali szerelés, utána az AC és a védelmi integráció, végül a dokumentált próbaüzem. Aki ezt a logikát követi, az kevesebbet bont vissza, és kisebb eséllyel fut bele elosztói elutasításba.

A legfontosabb tanulság egyszerű. A napelem rendszer bekötése nem egyetlen művelet, hanem két párhuzamos folyamat, a fizikai kivitelezés és a hálózati csatlakozás. Ha ezt a kettőt külön sávon tartod fejben, már az elején tisztábban látszik, hol csúszik el a legtöbb projekt.

Rendszertervezés és stringméretezés a rendelkezésre álló teljesítmény alapján

A gyenge projektterv ritkán a tetőn bukik el. Általában ott csúszik félre, hogy valaki az invertert már kiválasztotta, de a meglévő csatlakozási pont teljesítményét, az amperkeretet, a tájolást és az MPPT ablakot nem nézte együtt. Ha a rendelkezésre álló csatlakozási értékhez képest túl nagy termelői oldalt rajzolsz fel, abból később visszabontás lesz, nem működő rendszer. E.ON szerelési útmutató

Amperkeretből indulj, ne a panel darabszámból

A helyes sorrend nálam mindig ugyanaz. Először a fogyasztási hely csatlakozási értéke, utána az inverter, és csak aztán a stringek hossza. Ha a csatlakozási pont például 3x16 A körüli, abból nagyjából 11 kVA körüli teljesítmény jön ki, ezért ehhez kell igazítani a termelő oldalt. Hiába férne fel több modul a tetőre, a hálózati keret ettől még nem lesz nagyobb E.ON szerelési útmutató.

Gyakorlati szabály: a szerződéses vagy rendelkezésre álló hálózati keret az első határ, utána jön a modulok száma.

A stringméretezésnél a másik tipikus hiba, hogy a kivitelező csak a névleges panelteljesítményt nézi, a feszültségviselkedést hidegben már nem. Az inverter MPP tartománya, a maximális DC bemeneti feszültség és a sorba kötött panelek száma együtt dönti el, hogy a rendszer stabilan indul-e, vagy már az első próbán hibát jelez. Ha az inverter adatlapját és a paneltáblát nem teszed egymás mellé, abból könnyen lesz bontás.

Mit kell ellenőrizni még a tetőre lépés előtt

A tájolás, az árnyékolás és a tartószerkezet ugyanannak a döntésnek a részei. Egy déli mező és két külön tájolású mező másként viselkedik, és ez az inverter méretezésében is megjelenik. A stringeket ezért mindig a valós tetőképhez kell igazítani, nem egy papíron szép, de a helyszínen nem működő átlaghoz.

A gyakorlatban a jó tervezés nem bonyolult, csak fegyelmezett. Ha a csatlakozási pont, az inverter és a stringek logikája összhangban van, a kivitelezés ritkábban áll meg a tetőn. Ha nincs összhang, a legszebb szerelés is csak ideiglenes megoldás marad.

DC oldali kábelezés és MC4 csatlakozások kialakítása a gyakorlatban

A tetőn a DC oldalnál derül ki igazán, mennyire volt rendben az előkészítés. Ha a nyomvonal, a rögzítés vagy a csatlakozás kapkodva készül, az inverter felé menő egyenáram bizonytalan lesz, és ilyenkor gyakran egy teljes szakaszt kell visszabontani. A kivitelezési hibák közül a rossz polarityás, a gyenge krimpelés és a nem megfelelő leválasztás különösen sok gondot okoz MNNZSZ kivitelezési hibák.

A nyomvonal legyen rövid, védett és olvasható

A tetőn a DC kábeleket úgy érdemes vezetni, hogy később bárki végig tudja követni őket. A vezeték ne lógjon szabadon, ne fusson éles peremhez, és ne maradjon benne felesleges hurok. A hosszú, rendezetlen szakaszok nemcsak csúnyák, hanem a hibakeresést is lelassítják, főleg amikor egyetlen stringet kell mérni vagy leválasztani.

A rögzítésnél a tartós kapocs, az UV-álló kötegelés és a felülettől eltartott vezetés többet ér, mint a gyorsan odadobott megoldás. Ha a kábel mozog a szélben, vagy hozzáér a tetőelemhez, az idővel mindig meglátszik rajta. Egy jól vezetett DC ág tisztán ellenőrizhető, és a szerelés után is könnyebb rajta hibát keresni.

Polaritásnál nincs második esély. Amit a tetőn egyszer fordítva kötsz be, azt az inverter vagy azonnal, vagy később hibával jelzi, és a javítás már nem egyszerű igazítás.

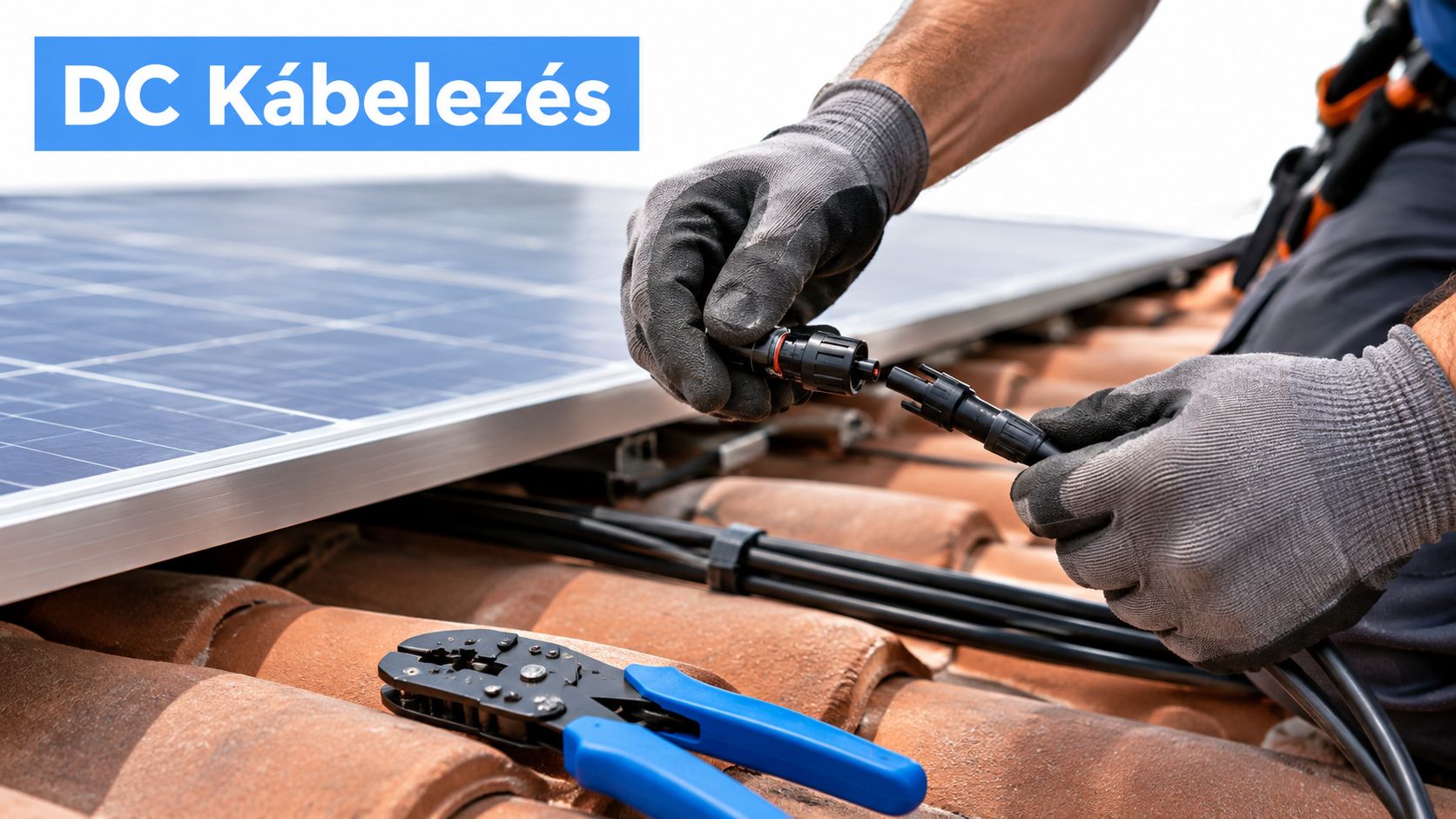

MC4-nél a tiszta krimpelés többet ér, mint a gyorsaság

Az MC4 csatlakozás apró részletnek tűnik, de a DC oldal egyik legkényesebb pontja. A laza krimpelés, a nem teljesen beülő érintkező vagy a nem összeillő csatlakozó később melegedést okozhat. Ezért minden összedugás előtt meg kell nézni, hogy a csatlakozó zár-e rendesen, és a gyártói rendszerhez tartozik-e.

A polaritást csak mérés után szabad véglegesnek tekinteni. Előfordul, hogy első ránézésre minden rendben van, közben valaki egy pár csatlakozót cserélt, vagy a string végét rosszul azonosította. A DC leválasztó helye is számít, mert karbantartásnál az első kérdés mindig az, hogyan lehet a stringet biztonságosan feszültségmentesíteni.

Itt nem a tempó a jó mérce. Ha valaki siet, a hiba sokszor csak később jön elő, amikor az inverter már termelne, de a csatlakozó melegszik, a kontakt bizonytalan, vagy az átadásnál megakad az ellenőrzés. A tetőn a nyomon követhető, tiszta kivitelezés ad biztos alapot.

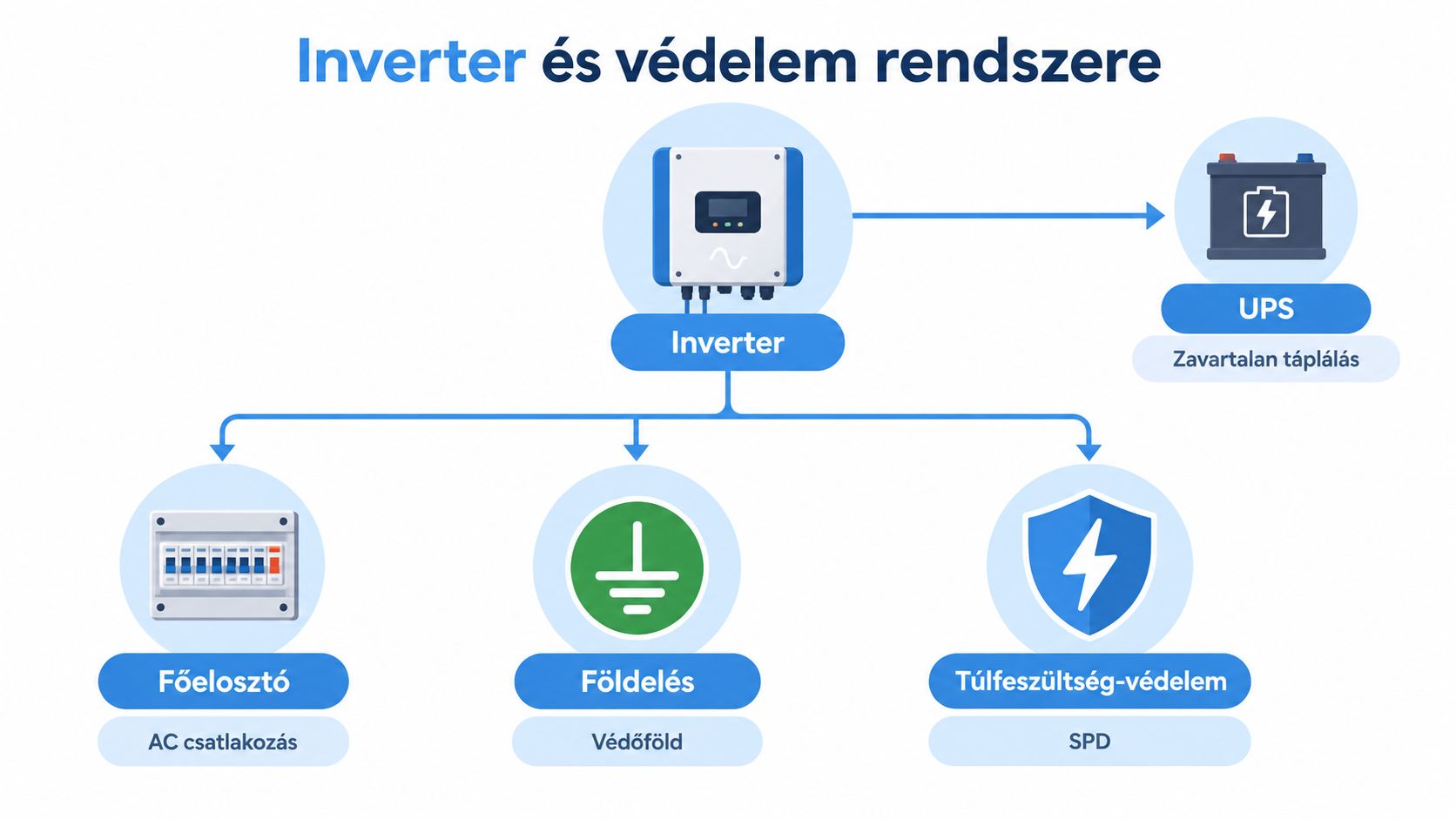

Inverter és UPS integráció földelés és túlfeszültség védelem kiépítése

Az AC oldal már nem egyszerű kábelezés. Itt az inverter, a főelosztó, a védelmi eszközök, a földelés és esetenként a meglévő UPS együttműködését kell jól megcsinálni, különben a rendszer vagy bizonytalanul működik, vagy az első hálózati zavar után hibára áll. A szakmai anyagok külön kiemelik, hogy a hálózatra kapcsolt invertereknek anti-islanding funkcióval kell leválniuk áramszünet esetén, és a megfelelő túlfeszültség-védelem nem utólagos extra, hanem a rendszer része inverter bekötési útmutató.

Az inverter körüli rend a biztonság része

A főelosztó felé menő AC ág legyen áttekinthető. Az inverter után az AC leválasztó és a megfelelő kismegszakító nem dísz, hanem olyan pont, ahol a karbantartó ténylegesen be tud avatkozni. Ha a bekötés kusza, a hibaelhárítás lassul, és egy egyszerű ellenőrzés is feleslegesen sok időt visz el.

A földelésnél a folytonosság a lényeg. A napelemes telepítéseknél az összekötő pontoknak egyértelműnek kell lenniük, mert az érintésvédelem nem csak az inverter házára vonatkozik, hanem a teljes védelmi láncra. A helytelenül megépített EPH vagy a gyenge kötés később bizonytalan működést és elutasítást is okozhat.

A védelem nem külön doboz a falon, hanem a bekötés része. Ha csak a végén gondolsz rá, már későn.

UPS mellé csak tiszta szereposztással érdemes csatlakozni

A meglévő UPS-eknél a legnagyobb hiba az, amikor valaki szigetüzemet képzel oda, ahol valójában hálózati együttműködés kellene. Az UPS feladata a zavartalan táplálás, az inverteré a termelés és a hálózati szinkron. Ha ezt a kettőt összevissza kötöd, az eredmény instabil lehet, vagy a védelmi elemek feleslegesen avatkoznak be.

A túlfeszültség-védelemnél a DC és az AC oldal nem ugyanúgy viselkedik. Ezért a védelmi dobozok elhelyezését és a vezetékek hosszát is úgy kell kialakítani, hogy a lehető legkevesebb fölösleges kábelszakasz maradjon. A túl hosszú bekötések nemcsak rendezetlenek, hanem a védelmi lánc hatásosságát is rontják.

Ezen a ponton jó a rendszerbe beépíteni a későbbi ellenőrzés logikáját is. Ha az inverter kijelzése, a monitoring és a fizikai védelem egymáshoz illeszkedik, a hibakeresés később sokkal gyorsabb lesz. A védelem tehát nem kompromisszum, hanem a bekötés része, ugyanúgy, mint a kábelezés vagy a leválasztás.

Jogi és hálózati követelmények engedélyek és betáplálási feltételek 2026-ban

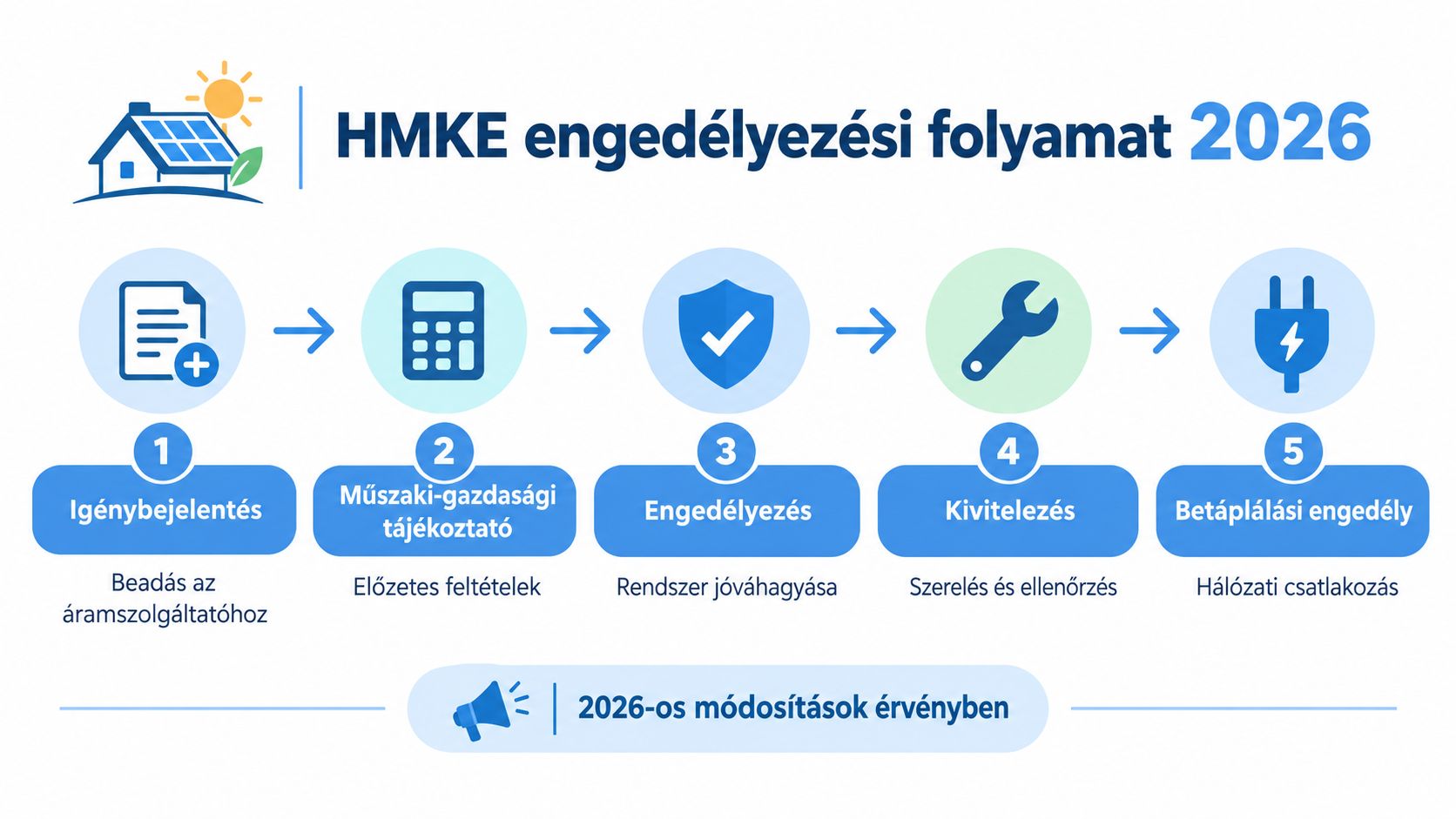

A legtöbb félreértés itt születik. A villamos kivitelezés kész lehet, miközben az elosztói jóváhagyás még sehol sincs, vagy a kétirányú mérő hiányzik, ezért a rendszer nem üzemeltethető szabályosan. A magyar HMKE folyamatban az igénybejelentés, a műszaki-gazdasági tájékoztató, a készre jelentés és a mérőcsere külön lépések, és a tényleges szerelés gyakran gyorsabb, mint az ügyintézés HMKE szabályok.

Két idővonal fut egyszerre

Az egyik idővonal a tetőn és a falnál halad. Ott a műszaki felmérés, a dokumentáció, a DC szerelés, az AC integráció és a próbaüzem a sorrend. A másik az elosztónál fut, ahol az igénybejelentés és a jóváhagyás tempója gyakran a beruházás egész menetrendjét meghatározza.

2024-ben a szabályozási környezet is érdemben módosult. A MEKH tájékoztatása szerint a kis kapacitású, 0,8 kW alatti fotovoltaikus rendszereknél egyszerűsített eljárás van érvényben, a telepítés előtti nyilvántartásba vétel a fő adminisztratív lépés, és a kiserőművek hálózatra csatlakozásának határideje legfeljebb 2 hónap lehet, ha nincs az elosztórendszer-üzemeltető hatáskörén kívüli késedelem MEKH hálózati tájékoztató.

Nincs egységes országos tiltás, de helyi korlát lehet

Sokan ma is úgy kérdeznek, mintha lenne egyetlen országos igen vagy nem a betáplálásra. A helyzet árnyaltabb. A friss hazai összefoglalók szerint nincs minden háztartásra érvényes egységes tilalom, viszont a beruházás előtt külön ellenőrizni kell az elosztói betáplálási feltételeket, mert a hálózati környezet és a rendelkezésre álló kapacitás helyszínenként eltérhet Infostart összefoglaló.

Gyakorlati ütemezés: a villamos szerelés indulhat hamarabb, de a végleges bekapcsolhatóságot mindig az elosztói és mérőoldali feltételek döntik el.

A 2026-os tervezésnél ezért nem elég azt kérdezni, hogy „lehet-e napelemet kötni”. A valódi kérdés az, hogy milyen műszaki és hálózati feltételekkel érdemes bekötni, és mikor lehet ezt jogszerűen átadni. Ha ezt a két idővonalat külön kezeled, sokkal kisebb az esélye annak, hogy kész rendszer áll a falon, de a hálózatra mégsem lehet rákötni.

Üzembe helyezés ellenőrzése és átadási teendők hiba nélkül

A próbaüzem az a pont, ahol a papírforma és a valóság szétválik. Ilyenkor nem elég annyit látni, hogy az inverter felébredt és termel valamit, a mért értékeknek, a védelmi elemeknek és a kijelzéseknek együtt kell igazolniuk a helyes kivitelezést. A napelemes hibák ritkák a sok telepítéshez képest, de a tűzeseti összefoglalók alapján a gondok többnyire kivitelezési eredetűek, ezért a záró ellenőrzést én sosem veszem félvállról.

Aki itt spórol az idővel, később kétszer fizet. A rosszul meghúzott MC4, a fordított polaritás vagy egy kihagyott földelési pont nem az átadás napján derül ki a legszebben, hanem akkor, amikor már magyarázkodni kell.

Amit a próbaüzemnél ténylegesen ellenőrizni kell

Először a DC oldal következik. A stringek polaritását, a feszültséget, az áramot és az egyes mezők viselkedését mérni és dokumentálni kell, mert ez lesz az a referencia, amihez később vissza lehet nyúlni, ha egy sor gyengébben termel. Én ilyenkor azt is nézem, hogy nincs-e feltűnő eltérés a párhuzamos ágak között, mert egy laza kötés vagy egy hibás préselés sokszor nem azonnal, hanem terhelés alatt mutatja meg magát.

Utána jön az AC oldal. Az inverter hálózati szinkronja, az anti-islanding működése és a leválasztók tényleges működése itt dől el, nem a műszaki leírásban. Ha a készülék késve áll vissza, hibásan érzékeli a hálózatot, vagy a leválasztó nem ad egyértelmű megszakítást, az átadás nem lehet tiszta.

A földelés és az érintésvédelem ugyanehhez a körhöz tartozik. A csatlakozások szorossága, a védőföld folytonossága és a védelmi dobozok helyes bekötése együtt mutatja meg, hogy a rendszer nem csak működik, hanem kezelhető és biztonságosan átadható is. Ha ezek közül bármelyik bizonytalan, a készre jelentés nálam megáll.

Az első termelési nap még nem rutin

A kétirányú mérő felszerelése után az első napokban a monitoringot figyelni kell. Nem azért, mert mindenképp baj van, hanem mert itt látszik meg a legtöbb rejtett hiba. Egy gyengélkedő string, egy hibásan csatlakozó érzékelő vagy egy rosszul viselkedő inverter a kijelzésen hamar kirajzolódik.

A hálózati csatlakozás és a fizikai szerelés nálam két külön sávon fut. A villamos oldalon a rendszer akkor kész, ha a mérések, a védelmek és az inverter visszajelzései rendben vannak. A hálózati oldalon viszont még az is kell, hogy az elosztói feltételek és a mérőoldali papírok időben összeálljanak. Ha ezt a kettőt összemossák, könnyen előáll az a helyzet, hogy a tetőn már kész a munka, de az átadás még áll. Az amperkeret ilyenkor nem elmélet, hanem korlát, főleg ha az adott csatlakozási ponton szűk a tartalék.

A jó átadás nem ünnepi pillanat, hanem ellenőrzött állapot. Ha a mérések rendben vannak, a dokumentáció is rendben lesz.

A végső ellenőrzőlista rövid, de nem elengedő. Megvan a dokumentált villamos mérés, működik a leválasztás, helyes az inverter kijelzése, rendben van a monitoring, és az elosztói átadáshoz szükséges iratok is összeálltak. Ha ezek mind stimmelnek, a rendszer nemcsak üzemel, hanem átadható is.
