Napelem rendszer részei és működése lépésről lépésre

Amikor valaki napelemes ajánlatot kér, gyakran három dolgot lát maga előtt: paneleket a tetőn, egy invertert a falon, és egy ígéretet az alacsonyabb villanyszámláról. Kivitelezői szemmel azonban ez csak a felszín. A rendszer akkor működik biztonságosan és szabályosan, ha a napfényből származó egyenáram útja a tetőtől az inverteren, a védelmi elemeken és a fogyasztásmérőn át a háztartási hálózatig végig megtervezett.

A napelem rendszer részei ezért nem különálló termékek laza halmazát jelentik. A panelek, a stringkábelek, az MPPT, az inverter, a tartószerkezet, a DC és AC oldali védelem, a mérés, a monitoring, valamint szükség esetén az akkumulátor egyetlen villamos rendszerként dolgozik együtt. Magyarországon a gyors bővülés ezt a szemléletet különösen fontossá tette. A KSH MEKH-adatokra épülő tanulmánya szerint a teljes hazai napelemes kapacitás 2023-ban 5649 MW, ebből a háztartási méretű kiserőművek kapacitása 2329 MW volt (KSH tanulmány a napenergia hazai térnyeréséről).

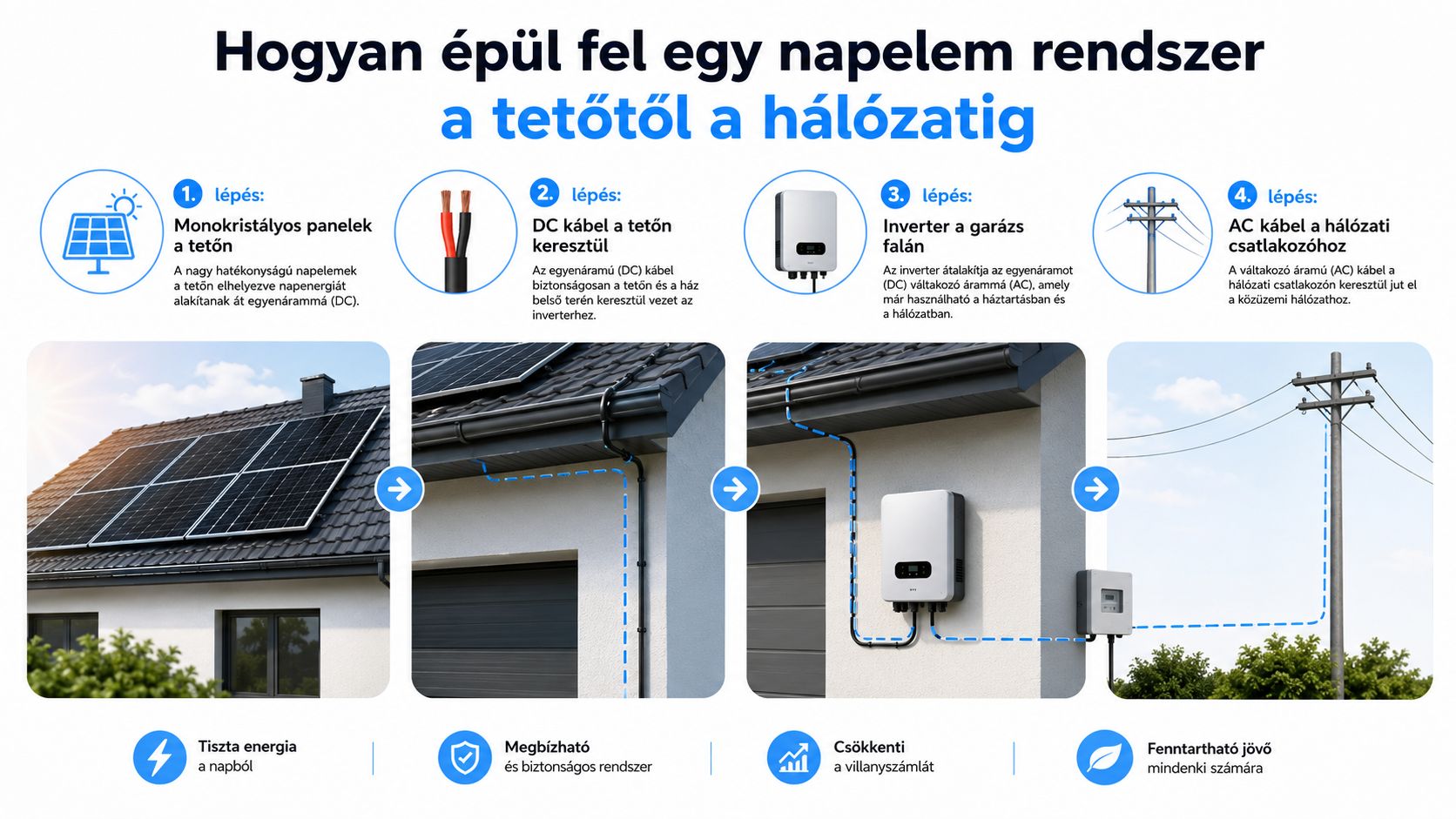

Hogyan épül fel egy napelem rendszer a tetőtől a hálózatig

Egy villanyszerelő a rendszer villamos útját követi: a tetőn keletkező egyenáramtól az inverteren át egészen a mérőhelyig és a közcélú hálózatig. A tetőn a panelek sorokba rendezve adják le az energiát, a csatlakozódobozokból DC kábelek indulnak, majd a stringek az inverterhez futnak. Az inverter után AC kábel vezet az elosztótáblához, a mérőhelyhez, végül a hálózathoz.

A napelem rendszer részei ezért egymásra épülő villamos állomásokként értelmezhetők:

1. DC oldal: napelem modulok, stringek, szolárkábelek, MC4 csatlakozók, egyenáramú leválasztó és DC oldali túlfeszültség-védelem. Ezek nélkül az energia nem jutna biztonságosan a tetőről az inverter bemenetére.

1. Átalakítás: az inverter fogadja az egyenáramot, az MPPT pedig a pillanatnyi munkapontot keresi, hogy a panelekből kinyerhető teljesítmény megfelelően hasznosuljon.

1. AC oldal: váltakozó áramú kábelezés, kismegszakító, hibaáram-védőkapcsoló, leválasztás és az épület elosztórendszeréhez való csatlakozás. Ezek hiányában a háztartási fogyasztók és a hálózati csatlakozás védelme nem lenne megoldott.

1. Mérés és felügyelet: fogyasztásmérő, inverteres adatkapcsolat, monitoringportál és a szükséges HMKE-adatszolgáltatás. A mérés mutatja meg, mennyi energia érkezik, fogy el helyben vagy kerül a hálózatba.

A napelemes rendszer működéséről szóló szakmai összefoglaló ugyanezt a DC oldal, az átalakítás és az AC oldal sorrendjében szemlélteti. A hálózatra kapcsolt rendszernél a mérés és az elszámolási illesztés ugyanúgy a működés része, mint a tetőn lévő modulok.

A napelem modul mint a rendszer áramforrása

A rendszer villamos útja a fotovoltaikus cellánál indul. A cellák a fényt egyenárammá alakítják, több cella pedig modult alkot. A modul hátoldalán található csatlakozódobozból induló vezetékek nem a hálózathoz csatlakoznak közvetlenül, hanem stringekbe rendezve az inverter DC bemenetére kerülnek.

Cella, modul és string

A sorba kötött moduloknál a feszültség összeadódik, miközben az áramerősség alapvetően a string áramértékéhez igazodik. Ezért a beszerzőnek nem elég a névleges wattértéket összehasonlítania. A modul nyitott kapocsfeszültsége, rövidzárási árama, mérete, csatlakozója és hőmérsékleti viselkedése együtt határozza meg, hogy az adott inverterrel és tetőfelülettel használható-e.

A tető geometriai adottságai szintén döntőek. Különböző méretosztályú panelek másképp töltenek ki egy tetősíkot, a kémények és tetőkibúvók pedig eltérő stringelést tehetnek szükségessé. Egy nagyobb teljesítményű modul nem feltétlenül jelent jobb rendszert, ha a mérete miatt kevesebb darab fér el, vagy ha a munkapontja nincs megfelelő összhangban az inverter MPPT-tartományával.

Kivitelezői szabály: a panelt nem önmagában kell megvenni. A modult, a stringkiosztást és az inverter bemeneti tartományát egyetlen tervként kell kezelni.

Fő műszaki paraméterek

A panel névleges teljesítménye laboratóriumi körülmények között értelmezett adat. A tényleges termelést a tájolás, a dőlésszög, az árnyék, a szennyeződés, a hőmérséklet és az inverter működése is befolyásolja. A magyar gyakorlatban ezért először a tető használható felületét, az árnyékolási helyzetet és a fogyasztási profilt kell felmérni, csak utána érdemes konkrét modult választani.

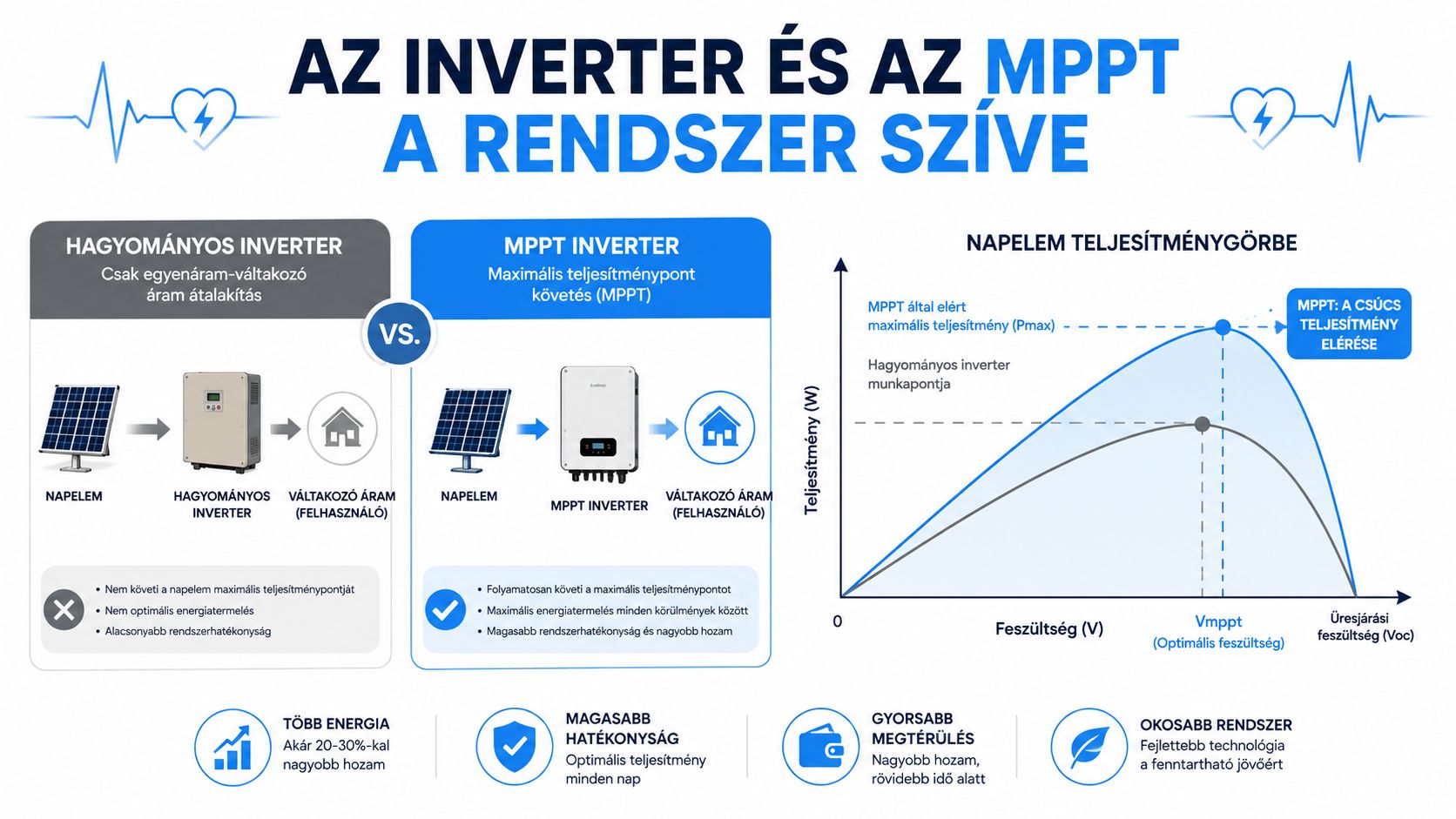

Az inverter és az MPPT a rendszer szíve

A tetőn megtermelt egyenáram a háztartási készülékekhez és a közcélú hálózathoz még nem használható közvetlenül. Az inverter alakítja váltakozó árammá, közben ellenőrzi a hálózati paramétereket, és szükség esetén leválasztja a rendszert. Kialakítástól függően az akkumulátorral, a fogyasztókkal és a monitoringrendszerrel is adatot cserél.

Az inverter belső vezérlésének fontos része az MPPT, vagyis a maximális teljesítménypont-követés. A napelem feszültsége és árama a napsütés, a hőmérséklet és az árnyékolás miatt folyamatosan változik. Az MPPT ezért azt a munkapontot keresi, ahol a feszültség és az áram szorzata, vagyis a pillanatnyi teljesítmény a lehető legnagyobb. Ezt úgy érdemes elképzelni, mint egy folyamatosan állított sebességváltót: mindig a rendelkezésre álló körülményekhez igazítja az üzemet.

String inverter vagy mikroinverter

A string inverter több, sorba kapcsolt panelből álló áramkört kezel. Külön MPPT-bemenet lehet indokolt eltérő tájolású tetősíkoknál, például keleti és nyugati oldalon. Így az egyik string munkapontja kevésbé korlátozza a másikét. Részleges árnyékolásnál a mikroinverter panelenként végzi az átalakítást és a munkapontkövetést. Ennek ára, hogy több elektronikai egység kerül a tetőre, ezért a hozzáférést és a karbantartást már a tervezéskor figyelembe kell venni.

Háromfázisú magyar HMKE-rendszernél az invertert a hálózati csatlakozási feltételekhez kell választani. Ellenőrizni kell a fáziskezelést, a gyártói megfelelőségi dokumentumokat, a hálózati védelmi funkciókat és az elosztói előírásokat.

Az inverter kiválasztásakor ezekre kell figyelni:

• MPPT-tartomány: a string üzemi feszültségének bele kell férnie a készülék megengedett tartományába.

• Bemeneti áram: párhuzamos stringeknél az összeadódó áramot is ellenőrizni kell.

• Fázisszám: a ház elosztása és a hálózati csatlakozás alapján választandó ki az egy- vagy háromfázisú készülék.

• Bővíthetőség: akkumulátor, fogyasztásvezérlés vagy elektromosautó-töltő későbbi beépítéséhez hibrid funkció és EMS-kompatibilitás szükséges lehet.

Tartószerkezet, kábelek és villamos védelmek a rendszerben

A tetőn látható alumínium sínek és bilincsek nem dekorációs elemek. A tartószerkezet rögzíti a modulokat a tető anyagához igazodó horgokkal, kampókkal vagy más rögzítőelemekkel, miközben kezeli a szélterhelést, a hőtágulást és a szerelési pontok terhelését. A rendszer kialakításánál a panel síkja, a tetőhéjazat, a vízzárás és a fémszerkezetek potenciálkiegyenlítése is számít.

A DC oldali kábel kültéri, UV-álló és a napelemes alkalmazáshoz megfelelő szigetelésű vezeték. A csatlakozók minősége legalább ilyen fontos. Az eltérő gyártótól származó, fizikailag összeilleszthető csatlakozók nem feltétlenül alkotnak megbízható villamos kötést, ezért a kivitelezőnek a kompatibilitást is ellenőriznie kell.

A védelem útja

A panelek és az inverter közötti szakaszon DC leválasztó, stringbiztosító és túlfeszültség-védelem kerülhet a rendszerbe a kialakítás és a kockázatértékelés szerint. Az AC oldalon kismegszakító, leválasztó kapcsoló és hibaáram-védőkapcsoló gondoskodik arról, hogy a hálózati oldal karbantartáskor leválasztható, hiba esetén pedig védett legyen. Háromfázisú rendszernél a leválasztás és a túláramvédelem megfelelő pólusszámát is a kapcsolási rajz és az elosztói követelmény alapján kell kiválasztani.

A DC és AC oldali védelem gyakorlati áttekintése alapján a rendszer üzembiztonságát nem egyetlen drága alkatrész teremti meg. A kábelnyomvonal, a kötési pontok, a leválasztás és a védelmi készülékek összehangolása együtt határozza meg, mennyire marad stabil a berendezés hosszú távon.

Hálózatra visszatápláló és szigetüzemű rendszerek részei

Képzeljünk el egy nappali üzemet: a modulok egyenáramot termelnek, az inverter átalakítja, a ház pedig először ezt használja fel. Hálózatra visszatápláló rendszernél a többlet a rendszer kialakításától, valamint az aktuális elszámolási és csatlakozási feltételektől függően a közcélú hálózat felé haladhat. Éjszaka vagy gyenge termeléskor a fogyasztók ellátását a hálózat biztosítja.

Szigetüzemben a hálózat nem áll rendelkezésre automatikus tartalékként. A panelek mellé ezért akkumulátor, töltésszabályzó vagy akkumulátorkezelésre képes hibrid inverter, továbbá a kritikus fogyasztók külön áramköre kerül. A vezérlés a termelést, a fogyasztást, az akkumulátor töltöttségét és a tartalék energiát hangolja össze.

Az eltérés az akkumulátornál kezdődik, de nem ér véget vele. Szükség van az akkumulátorhoz illeszkedő feszültségszintre, BMS-re, biztosításra, hőmérséklet-felügyeletre és kompatibilis inverterre. A hálózati és szigetüzemű napelemes rendszerek összehasonlítása ezeket a komponensszintű különbségeket is bemutatja.

Magyarországon 2025-ben az energiatárolás szerepe erősödött. Az új támogatási konstrukciók között olyan megoldások jelentek meg, amelyeknél az energiatároló kapcsolódása feltétel lehet, miközben a háztartási napelemes rendszerek száma megközelítette a 293–300 ezret (2025-ös hazai tárolási és HMKE-környezet). A későbbi akkumulátorbővítés lehetőségét ezért már az inverter és az elosztó kezdeti tervezésénél érdemes rögzíteni.

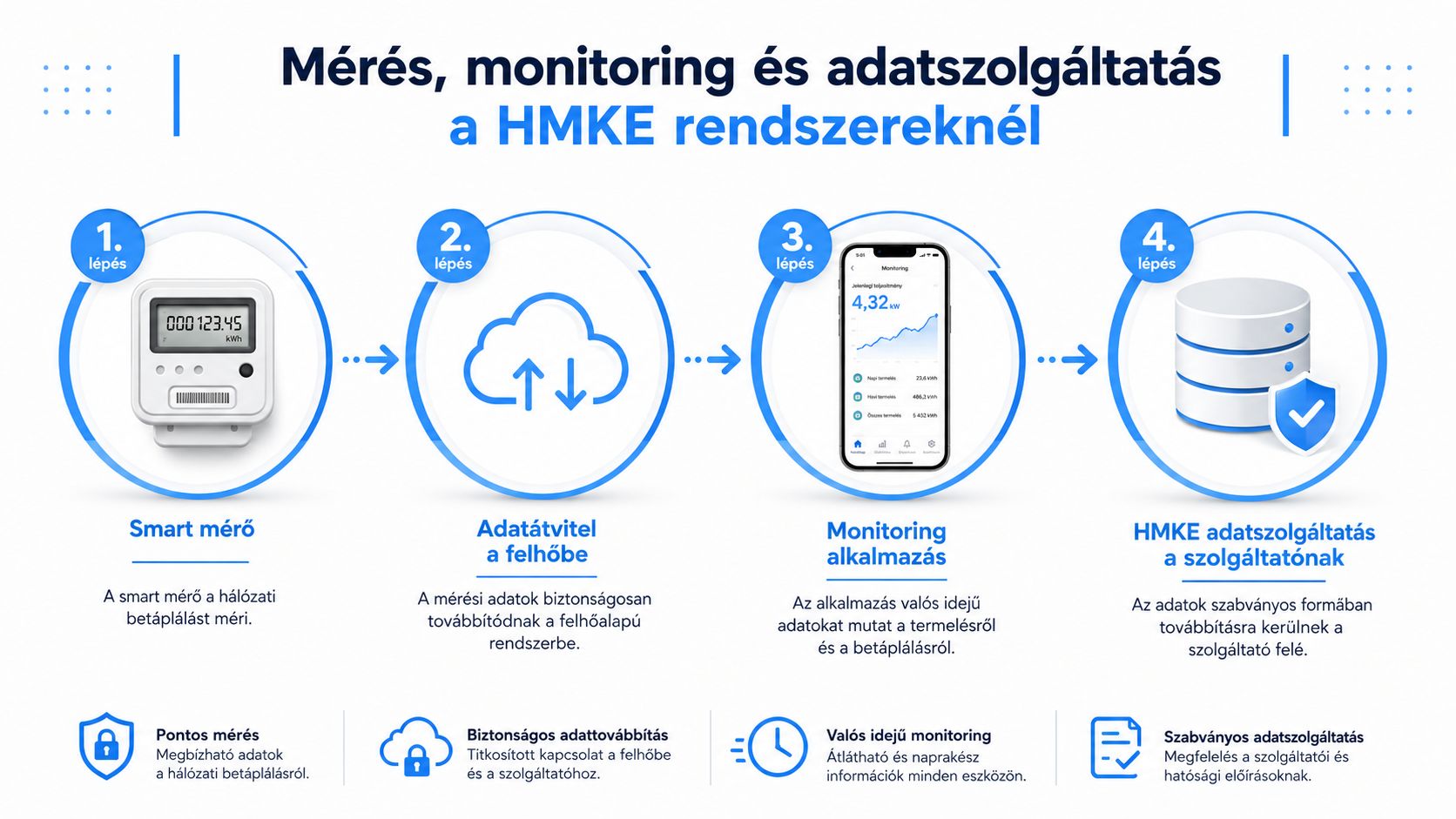

Mérés, monitoring és adatszolgáltatás a HMKE rendszereknél

A tetőn termelt energia csak akkor kezelhető jól, ha a rendszer tulajdonosa és az üzemeltetésben részt vevő szakember látja, mi történik vele. A smart mérő a hálózatból vételezett és a hálózat felé továbbított energia mérését végzi a csatlakozási rendszer szerint. Az inverter saját adatkapcsolata közben a termelésről, a feszültségről, az áramról és a hibákról adhat információt.

Mit lát a felhasználó

A monitoringportál lehet webes felület vagy mobilalkalmazás. A használható rendszer nem csak egy napi összesített értéket mutat, hanem segít megkülönböztetni a termelési hibát, a hálózati leállást, a kommunikációs problémát és az inverter védelmi lekapcsolását. A hozzáférésnek a tulajdonos, a kivitelező és szükség esetén a szerviz számára is rendezettnek kell lennie.

Az MVM Hálózat 2025-ös tájékoztatója szerint a HMKE-k törzsadatai között nemcsak az inverter típusa és gyári száma, hanem a teljesítményre és termelésre vonatkozó adatok is megjelennek (HMKE-inverter- és termelési adatok). A monitoring tehát nem pusztán kényelmi extra. A működő adatkapcsolat a hibakeresés, a dokumentálás és az előírt adatszolgáltatás szempontjából is funkcionális rendszerelem.

Átadáskor ellenőrizd: legyen meg az inverter hozzáférése, a mérési adatok értelmezése, a gyári számok dokumentációja, a kapcsolási rajz és az a személy, aki hiba esetén hozzáfér a felügyeleti felülethez.

A MAVIR 2025-től külön adatszolgáltatással tette láthatóbbá a háztartási kiserőművek termelését. Ez az irány azt mutatja, hogy a HMKE-rendszerek üzemeltetése egyre inkább adatvezérelt, ezért a beszerzési listán a kommunikációs modul, a mérő és a portál hozzáférése is szerepeljen.

Kiválasztási és méretezési szempontok kivitelezőknek és beszerzőknek

A helyszíni felmérés adja a rendszer alapját. A kivitelező ellenőrizze a tető tájolását, árnyékolását és héjazatát, majd kövesse végig a kábelnyomvonalat az elosztóig és a mérőhelyig. A fogyasztási profil legalább ilyen fontos. Egy családi ház és egy kisvállalati telephely ugyanazokat a funkciókat igényli, de eltérő string-, védelmi és elosztási megoldást.

A méretezés ellenőrzési sorrendje

1. Fogyasztási profil: az éves fogyasztás mellett a nappali terhelés, a hőszivattyú, a klíma, az elektromos jármű és a későbbi akkumulátor is befolyásolja a rendszer célját.

1. Tetőfelületek: az eltérő tájolású vagy árnyékolt mezőket külön kell kezelni. Ilyenkor önálló MPPT-bemenet vagy más topológia lehet megfelelő.

1. Stringfeszültség: hidegben a feszültség nem lépheti túl az inverter maximális DC-értékét. Melegben a munkapontnak az MPPT-ablakban kell maradnia.

1. DC és AC teljesítményillesztés: a panelmező és az inverter arányát a tájolás, a helyszín és a gyártói korlátok alapján kell kiválasztani.

1. Kábelméretezés: a keresztmetszetet az áram, a nyomvonal, a fektetési mód, a hőterhelés és a megengedett feszültségesés együtt határozza meg.

1. Védelemkoordináció: a DC oldali leválasztó, stringbiztosító és SPD, valamint az AC oldali kapcsolók és védőkapcsolók működését össze kell hangolni.

A beszerző kérjen tételes kompatibilitási dokumentumot, garanciális feltételeket, firmware-támogatást, pótalkatrész-információt és pontos szállítási tartalmat. Ellenőrizze azt is, hogy az inverterhez elérhető-e megfelelő akkumulátor, mérő, kommunikációs modul és védelmi készülék.

A hálózati védelem tervezését a rendszer többi elemével együtt kell elvégezni. A hazai napenergia-kapacitás növekedése erősíti a szabványosított, dokumentált és összehangolt kivitelezés jelentőségét, a KSH napenergia-adatok szerint. Háromfázisú rendszereknél a galvanikus leválasztás és a megfelelő túláramvédelem szintén tervezési kérdés. A konkrét terv és előírás alapján négypólusú leválasztó kapcsoló vagy hárompólusú kismegszakító is szükségessé válhat (háromfázisú HMKE-védelmi szempontok).

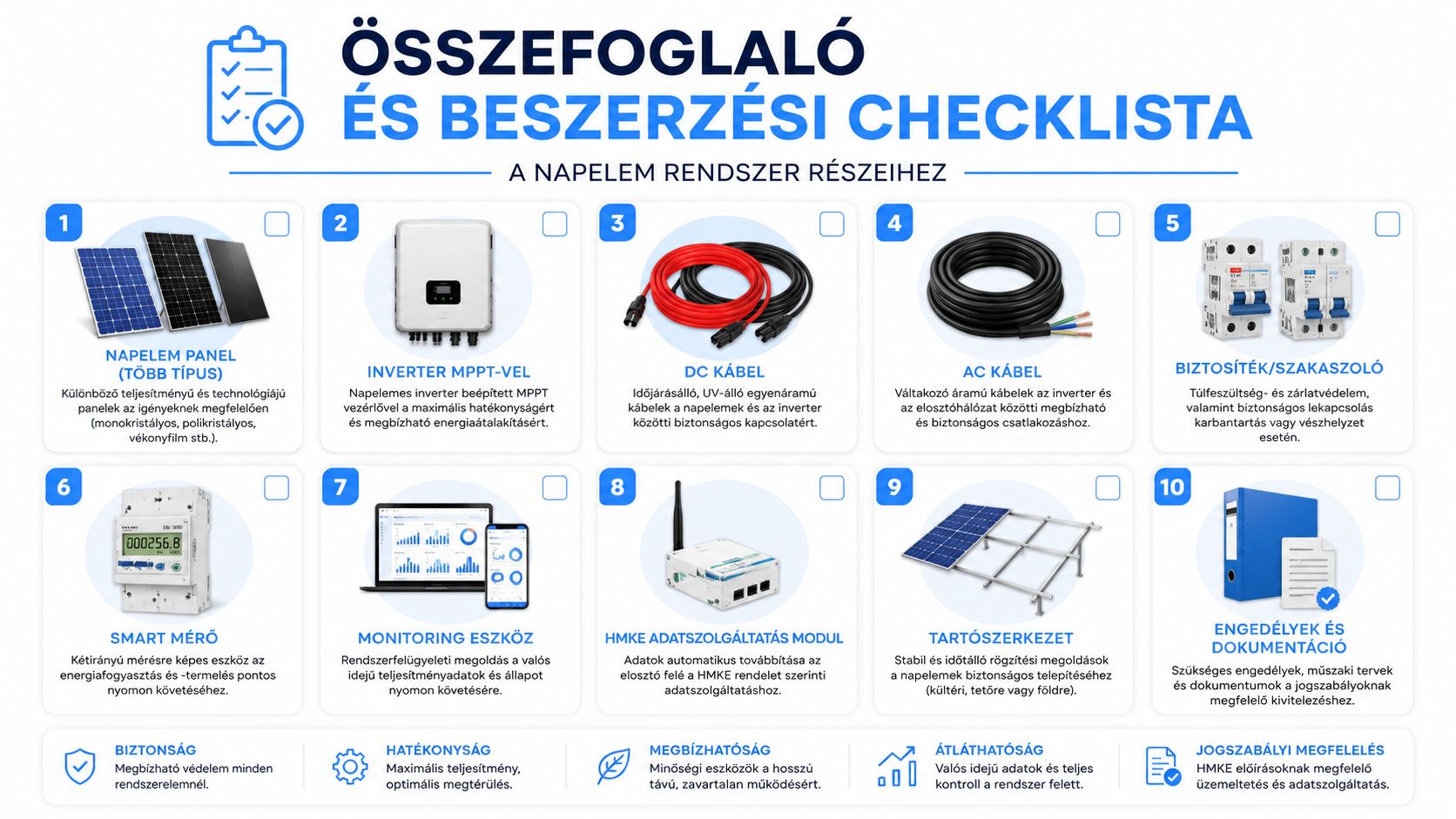

Összefoglaló és beszerzési checklist a napelem rendszer részeihez

A kivitelezésnél a villamos út legyen az alap. A modulok a fényből egyenáramot termelnek, a DC kábelek és védelmek az inverterhez vezetik, az inverter váltóárammá alakítja, az AC oldal pedig a fogyasztókhoz és a hálózathoz továbbítja. A tartószerkezet rögzít, a smart mérő a vételezést és a betáplálást követi, a monitoring pedig megmutatja, hol van termelési vagy üzemeltetési eltérés.

A hazai piacon a rendszerintegráció súlya nőtt. A KSH korábban közölt adatai és a HMKE-khez kapcsolódó inverter- és termelési információk alapján a napelem rendszer részei között a mérés, az adatszolgáltatás, a védelem és az akkumulátor nem kezelhető puszta kiegészítőként. Ezek biztosítják, hogy a rendszer a tervezett üzemmódban működjön, és hiba esetén leválasztható legyen.

Nyomtatható beszerzési lista

• Napelem modul: teljesítmény, méret, csatlakozás és stringkompatibilitás ellenőrzése.

• Inverter MPPT-vel: megfelelő bemeneti tartomány, fáziskezelés és hálózati megfelelőség.

• DC kábel: kültéri, UV-álló, a nyomvonalhoz és áramhoz méretezett kivitel.

• AC kábel: az elosztó és inverter közötti szakaszhoz, terhelés szerint méretezve.

• Tartószerkezet: tetőtípushoz, terheléshez és potenciálkiegyenlítéshez igazítva.

• MC4-kompatibilis csatlakozók: azonos rendszerben és ellenőrzött krimpeléssel.

• DC védelem: stringbiztosító, DC leválasztó és szükség szerinti túlfeszültség-védelem.

• AC védelem: kismegszakító, hibaáram-védőkapcsoló, leválasztó és megfelelő elosztó.

• Smart mérő: hálózati vételezés és betáplálás mérésére, a csatlakozási feltételek szerint.

• Monitoring: inverteres kommunikáció, portálhozzáférés, hibakódok és termelési adatok.

• HMKE-adatszolgáltatás: szükséges adatkapcsolat és dokumentált törzsadatok.

• Akkumulátor és BMS: hibrid vagy szigetüzemű rendszerhez, kompatibilis inverterrel.

• Dokumentáció: egyvonalas kapcsolási rajz, beállítások, gyári számok, átadási jegyzőkönyv és garanciák.

Beszerzéskor egy helyen érdemes ellenőrizni az inverter, a töltésvezérlő, az akkumulátor, a kábelek, a csatlakozók, a biztosítékok és a mérőműszerek kompatibilitását. A Takacs Gabor Antal E.V. ilyen komponenseket és műszaki adatokat kínál, ezért a konkrét termékek alapján összeállítható a szükséges anyaglista. A részletes kínálat a Takacs Gabor Antal E.V. webáruházában érhető el.

Ha napelemes rendszerhez keresel paneleket, invertert, akkumulátort, MPPT-töltésvezérlőt, kábeleket vagy védelmi elemeket, ellenőrizd a teljes DC, AC és monitoring út minden elemét. A Takacs Gabor Antal E.V. oldalán a projektedhez illeszkedő komponensek, műszaki adatok és elérhetőség is áttekinthető.
