UTP kábel krimpelő fogó: típusok, választás és használat

Péntek délután van, a szerelő pedig egy iroda switch-e előtt térdel. Az újonnan húzott UTP kábel mindkét végén friss RJ45 dugó ül, a link LED mégsem világít. A kábelteszter rövidzárlatot jelez az 1-es és a 3-as érintkező között. Ilyenkor könnyű magát a kábelt hibáztatni, pedig gyakran a csatlakozó előkészítése vagy a préselés rontotta el a munkát.

A probléma sokszor ott kezdődik, hogy a blankolópenge túl mélyen harap a köpenybe, az erek pedig rövidek maradnak. A hagyományos csatlakozónál nehezebb ellenőrizni, hogy minden vezeték valóban ütközésig bejutott-e a megfelelő csatornába. Egy tapasztalt szerelő ilyen helyzetben gyakran pass-through, vagyis átmenő csatlakozóhoz való krimpelő fogóhoz nyúl. Az erek átvezethetők a dugón, a színsorrend közvetlenül látható, a fogó pedig a préselés során egyenesre vágja a kiálló végeket.

A UTP kábel krimpelő fogó nem egyszerűen egy fogó két markolattal. A megfelelő kivitel meghatározza, mennyire könnyű helyesen rendezni az érpárokat, milyen egyenletesen ülnek be az érintkezők, és mennyi hibás csatlakozót kell újraszerelni. Az RJ45 csatlakozó hálózati kábelezésben használt 8 pozíciós, 8 érintkezős, vagyis 8P8C moduláris csatlakozó, az Ethernet-összeköttetések szabványos lezárása pedig pontos szerelést kíván (a Yato UTP/RJ45 krimpelő fogó termékleírása is ezt a felhasználási területet tükrözi).

A UTP kábel krimpelő fogó fő típusai

A krimpelő fogó kiválasztását nem az RJ45 felirat dönti el. A pofa profilja, a csatlakozó kialakítása, a vágómechanika és a racsni együtt határozza meg, hogy a szerszám illik-e az adott munkához.

A hazai kínálatban gyakoriak a 135 és 190 mm közötti kéziszerszámok. Több modell egy fogóban kezeli az UTP/RJ45, valamint az RJ11/RJ12 csatlakozókat is (a Hestore krimpelő fogó termékoldala). Ez kényelmes lehet, de a többfunkciós jelölés nem bizonyítja, hogy a fogó pass-through, vagyis átmenő dugóval is használható.

Pass-through vagy hagyományos kivitel

A pass-through fogóval a vezetékek a csatlakozó orrán átvezethetők. Így a préselés előtt látható a színsorrend, és ellenőrizhető, hogy minden ér a megfelelő csatornában van-e. A beépített vágó levágja a kilógó végeket, a présmechanika pedig rögzíti az érintkezőket.

Hagyományos RJ45 dugóhoz hagyományos pofa kell. A pass-through csatlakozó nem lesz automatikusan kompatibilis egy standard RJ45 krimpelővel. A magyar piaci krimpelőfogó-kínálat külön termékként kezeli az átmenő UTP dugókhoz készült fogókat, ezért a csatlakozó és a szerszám párosítását mindig együtt kell ellenőrizni.

RJ11 és RJ12 nem ugyanaz, mint RJ45

Az RJ11 és RJ12 telefonos moduláris csatlakozó, az RJ45 pedig a hálózati kábelezésben használt 8P8C kivitel. Egy többfunkciós fogó kezelheti mindegyiket, de a présfészek mérete és az érintkezőkiosztás eltérhet. Vásárlás előtt ellenőrizze, hogy a gyártó külön megadja-e az RJ45, RJ11 és RJ12 támogatását, valamint azt is, milyen hagyományos vagy átmenő dugókhoz készült a pofa.

Így válasszon krimpelő fogót UTP és RJ45 szereléshez

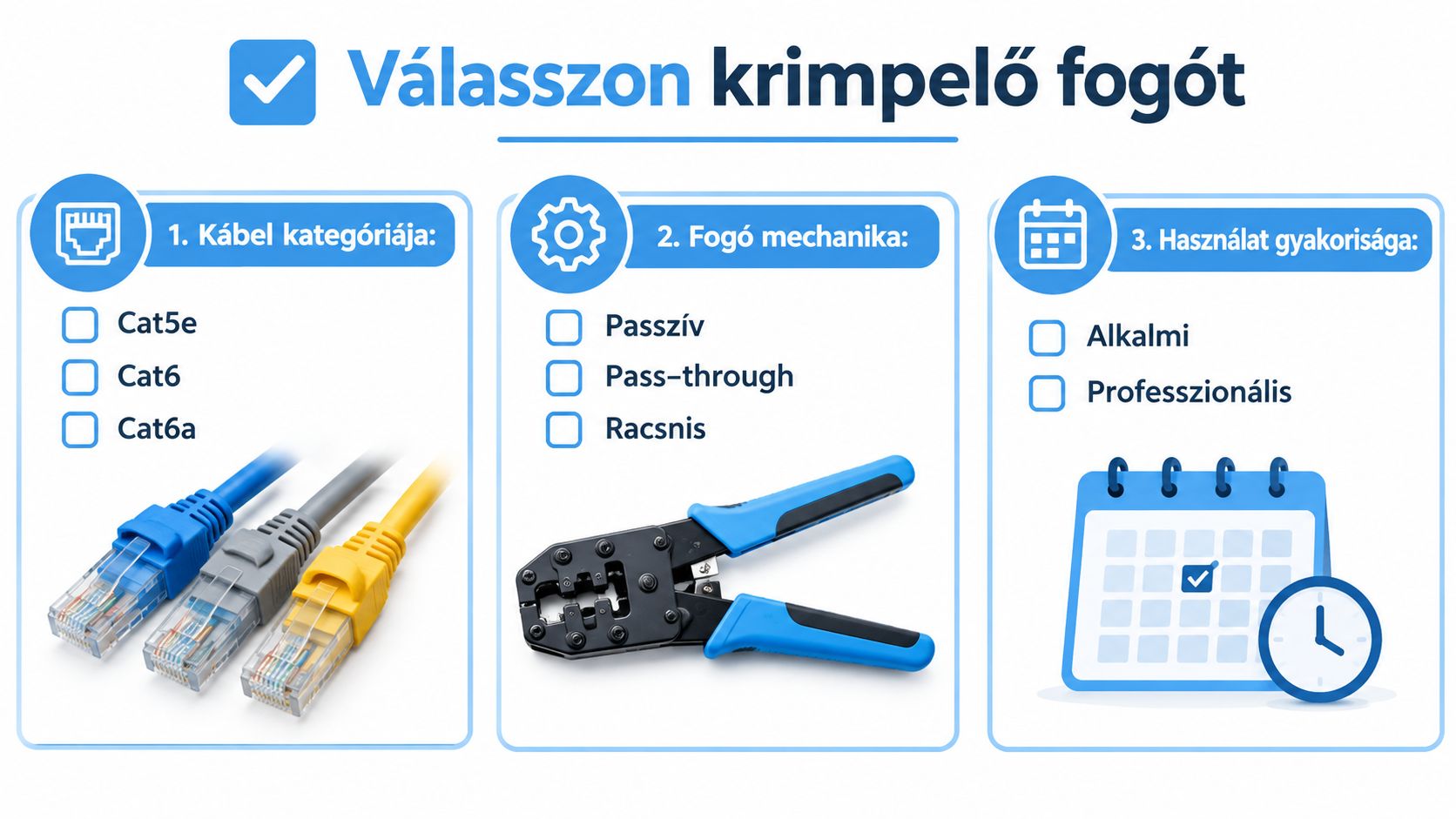

A jó választás nem a fogó áránál kezdődik, hanem annál, hogy milyen kábelt és csatlakozót szerel rendszeresen. Egy alkalmi, hagyományos UTP-javításhoz elegendő lehet egy egyszerű univerzális modell. Ha viszont Cat6 kábeleket készít helyszínen, a könnyebb ellenőrzés és az egyenletes préselés miatt a pass-through, racsnis kialakítás ésszerűbb választás.

A kábel és a csatlakozó legyen az első szűrő

Az UTP kábel árnyékolatlan, csavart érpáras kábel. FTP vagy STP kivitel esetén a külső árnyékolás és a csatlakozó szerkezete is számít, ezért nem elég csak az RJ45 jelölést keresni. A dugónak illeszkednie kell a kábel vezetőjéhez, külső átmérőjéhez és kialakításához.

Cat5e szerelésnél egy belépő szintű hagyományos fogó is használható, ha a szerelő pontosan dolgozik. Cat6 esetén a sűrűbb érpárrendezés és a vastagabb vezetékek miatt különösen hasznos az átvezethető csatlakozó, mert a színsorrend a préselés előtt látható marad. Cat6a vagy árnyékolt rendszer esetén a fogó mellett a kompatibilis csatlakozó és a kábel gyártói előírása is döntő.

Mechanika, méret és kényelmes fogás

A racsni nem díszítőelem. Azt biztosítja, hogy a pofák a teljes préselési ciklus előtt ne nyíljanak ki, így kisebb az esélye a félbehagyott vagy túl gyenge préselésnek. Egy egyszerű kézi fogó gyors javításra megfelelő lehet, de sorozatos szerelésnél a markolat, a súlyelosztás és a záróerő sokkal jobban befolyásolja a munkát.

A hazai kereskedelmi kínálatban rendszeresen találkozni Knipex, Weidmüller, Value és Toolcraft modellekkel. A gyártói dokumentációt érdemes összevetni a tényleges csatlakozóval, mert az RJ45 kompatibilitás nem jelenti automatikusan a pass-through kompatibilitást. A YATO RJ45, RJ11 és RJ12 krimpelő fogóról szóló termékinformáció szintén azt szemlélteti, hogy a több csatlakozótípus kezelése külön specifikációt igényel.

Vásárlási szabály: előbb válassza ki a csatlakozót, utána a hozzá illő pofát. Fordítva könnyű olyan fogót venni, amely a dobozon univerzálisnak tűnik, a munkadarabbal viszont nem működik megfelelően.

A fogóhoz tartozó csatlakozómintát, pofaprofilt és vágómechanikát vásárlás előtt érdemes szemügyre venni. A jó eszköz nem a legszélsőségesebb feladatra készül, hanem arra, amit a legtöbbször fog végezni.

Lépésről lépésre a helyes krimpelés

A hibamentes krimpelés már a blankolásnál eldől. A fogó önmagában nem javítja ki a sérült eret, a rossz színsorrendet vagy a nem hozzá illő csatlakozót. Pass-through dugónál a vezetékek átvezetése megkönnyíti az ellenőrzést, de csak pass-through kivitelhez való fogóval szabad préselni.

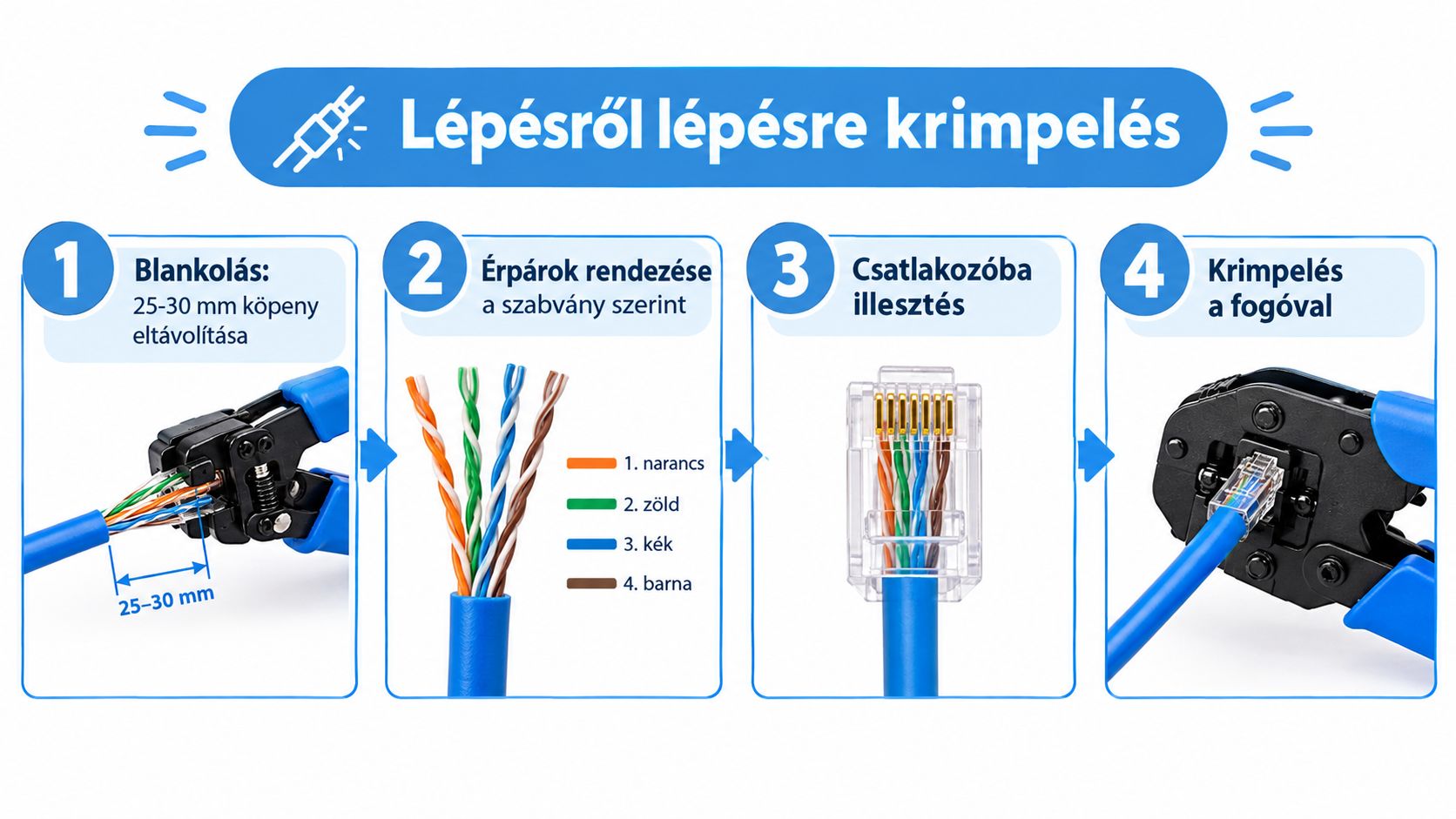

1. A köpeny eltávolítása

Jelöljön ki 25 és 30 mm közötti blankolási szakaszt a külső köpenyen. A blankolót csak a burkolaton vezesse végig, enyhe nyomással. Ha a belső erek szigetelése bevágódik, a kábelt érdemes új szakaszon előkészíteni, nem pedig a sérült részt a dugóba rejteni.

A köpeny levétele után válassza szét a négy érpárt. A sodrást csak a csatlakozó feltöltéséhez szükséges hosszon bontsa ki. A hosszú, feleslegesen kibontott szakasz nehezebben rendezhető, és ronthatja az átviteli jellemzőket.

2. A színsorrend rendezése

Válassza ki a T568A vagy T568B kiosztást, majd ugyanazt a sorrendet használja a patch kábel mindkét végén. Eltérő bekötés csak előre meghatározott kialakításnál indokolt. A színeket a csatlakozó felőli nézetben ellenőrizze, mert a kábel forgatása könnyen megfordítja a fejben követett sorrendet.

Simítsa egymás mellé az ereket, és a pass-through csatlakozónál vezesse át őket a dugón. Így a kilépő vezetékvégeken azonnal látszik az esetleges felcserélés.

3. A csatlakozó feltöltése

Vágja vissza az ereket egyenes éllel, körülbelül 12 és 14 mm közötti hosszúságra. A vezetékeknek ütközésig el kell jutniuk a csatlakozó belsejében, miközben a külső köpeny a kábelrögzítő alá kerül. Ha a rögzítő csak az egyes ereket fogja, a kábel mozgatása időszakos hibát okozhat.

RJ45 dugónál ellenőrizze, hogy minden ér a saját csatornájában fut-e. Pass-through típusnál a kilógó végek segítik a vizuális kontrollt, de a préselés után a fogó vágómechanizmusa eltávolítja őket.

4. A préselés és az ellenőrzés

Helyezze a dugót a hozzá tartozó présfészekbe. Racsnis fogónál zárja a markolatot határozottan, és vigye végig a teljes ciklust. Félbehagyott préselésnél az érintkezők nem azonos erővel nyomódnak be, ezért a csatlakozás bizonytalan lehet.

Ellenőrizze az érintkezők lenyomódását, majd enyhén húzza meg a kábelt. A köpeny maradjon a rögzítő alatt, az erek ne csússzanak vissza. A kábel mindkét végét kábelteszterrel vizsgálja meg.

A következő videó a csatlakozó előkészítését és a préselési mozdulatot is szemlélteti:

Gyakori hibák és tévhitek a krimpelésnél

A legtöbb sikertelen csatlakozó nem azért készül, mert a szerelő nem szorította elég erősen a fogót. A hibát inkább a rossz sorrend, a sérült ér vagy a nem megfelelő csatlakozó okozza. A szerszám csak akkor tud jól dolgozni, ha a kábel előkészítése rendben van.

Rossz sorrend és összekevert szabvány

A T568A és T568B kiosztás nem felcserélhető véletlenszerűen. Ha az egyik érpár helyet cserél egy másikkal, a kábelteszter hibát jelezhet, a kapcsolat pedig nem épül fel megfelelően. Egy patch kábel két végét azonos rendszer szerint kell szerelni, a különleges bekötést pedig előre meg kell határozni.

A csatlakozó oldalán ellenőrizze a színeket, ne csak emlékezetből dolgozzon. Egyetlen felcserélt ér elegendő ahhoz, hogy az egész szerelést újra kelljen kezdeni.

Túl sok kibontás, túl kevés köpeny

Gyakori tévhit, hogy minél hosszabb szakaszon bontja ki az ereket, annál könnyebb lesz a rendezés. A gyakorlatban a sodrott érpárokat a csatlakozó közeléig meg kell őrizni, és csak a feltétlenül szükséges részen szabad szétválasztani őket.

Az is gondot okoz, ha a külső köpeny túl rövidre marad. Ilyenkor a csatlakozó rögzítője nem a köpenyt fogja, hanem az egyes vezetékeket, ami időszakos kontakthibához vezethet.

Nem minden fogó alkalmas minden dugóhoz

A harapófogó vagy kombinált fogó nem helyettesíti az RJ45 krimpelőt. Nem tartja megfelelően a csatlakozót, nem biztosítja az érintkezők azonos nyomását, és könnyen deformálhatja a dugót. A pass-through csatlakozó pedig nem univerzális, kizárólag az ahhoz kialakított vágó- és présmechanikával használható.

A pass-through csatlakozó a hibák ellenőrzését könnyíti meg, de a rossz színsorrendet nem javítja ki. A fogó nem gondolkodik a szerelő helyett.

A kopott présfészek szintén veszélyes. Ha az érintkezők lenyomódása nem egyenletes, a kábel lehet, hogy elsőre működik, később viszont mozgatásra megszakad.

Hibakeresés és utólagos javítás a kábelen

Ha a frissen szerelt kábel nem működik, ne vágja le azonnal mindkét csatlakozót. Először különítse el, hogy szakadásról, zárlatról, hibás sorrendről vagy gyenge érintkezésről van-e szó.

A mérés sorrendje

Elsőként csatlakoztasson egyszerű LED-es folytonosságvizsgálót vagy összetettebb PoE- és linktesztert. A teszter megmutathatja, melyik ér nem jut át, melyik került másik pozícióba, illetve hol alakult ki zárlat.

Ezután vizsgálja meg szemmel a két dugót. Keresse a hiányosan lenyomott érintkezőt, az elcsúszott eret és azt, hogy a külső köpeny valóban a rögzítő alatt van-e.

Mikor elég a csatlakozócsere

Ha csak egy vagy két ér hibás, vágja le az érintett RJ45 dugót, és készítse elő újra a kábel végét. A korábbi hibás csatlakozó visszanyomása nem javítja meg a vezeték helyzetét, az új dugó pedig csak akkor segít, ha a színsorrendet és a blankolást is újra ellenőrzi.

Ha minden ér folytonos, de a kapcsolat továbbra sem jön létre, ellenőrizze a kiosztást és a csatlakozóprofilját. Előfordulhat, hogy a fogó nem az adott pass-through dugóhoz készült, vagy a csatlakozó érintkezői nem értek el megfelelően a rézvezetőig.

Mechanikailag megtört vagy erősen megnyomódott kábelnél ne a végtelenségig javítsa ugyanazt a szakaszt. A sérült rész cseréje stabilabb megoldás, mint egy bizonytalan toldás.

Karbantartás és hosszú távú használat

A krimpelő fogó akkor marad kiszámítható, ha száraz, tiszta és olajmentes helyen tárolja. A fogó pofájába került szennyeződés megváltoztathatja a csatlakozó helyzetét, a vágóélre tapadt zsír pedig akadályozhatja a pass-through vezetékek tiszta levágását.

A műhelyrutin része legyen a racsnis csuklópánt és a nyomórugó ellenőrzése. A vágófelületet izopropil-alkohollal lehet megtisztítani, így eltávolíthatók a zsír- és ónmaradványok. A forgáspontot csak a gyártói ajánlásnak megfelelően kenje, mert a túl sok olaj a présfészekbe és a csatlakozóra kerülhet.

Mikor kell lecserélni a fogót

A szerszám cseréje indokolt, ha a racsni nem tartja a pozíciót, a profilok láthatóan kopottak, a markolat meglazult, vagy a préselés egyik oldalon erősebb, mint a másikon. Ilyenkor nem az számít, hogy a fogó még összezárható-e, hanem az, hogy minden csatlakozót azonosan présel-e.

A Knipex 97 53 09, a Weidmüller HT-254 és a TRC 8P8C különböző feladatokra kínált példák, de vásárlás előtt mindegyiknél ellenőrizni kell a csatlakozó-kompatibilitást és az alkatrész-utánpótlást. A cserélhető pengék vagy pótalkatrészek hosszabb használatot tehetnek lehetővé, feltéve, hogy a fő mechanika nem kopott el.

A bevezetőben említett péntek délutáni hibánál egy karbantartott pass-through fogó nem varázsolja jóvá a rossz bekötést, viszont gyorsabbá teszi az ellenőrzést és az újraszerelést. Ez különbséget jelenthet egy rövid javítás és egy elhúzódó hálózati leállás között.
