Led világítás fürdőszobába – biztonság és fénytervezés

Reggel a fürdőszobában felkapcsolod a lámpát, de a tükörnél árnyékos az arcod, a zuhany fölötti spot pedig párás időben villogni kezd. Ilyenkor nem feltétlenül a LED technológiával van baj. Többnyire a nem megfelelő IP-védelem, a kevés fényáram vagy a rossz elrendezés okozza a kellemetlenséget.

A jó led világítás fürdőszobába három kérdésre ad egyszerre választ: biztonságosan használható-e az adott lámpatest a beépítési helyen, elegendő fényt ad-e a helyiségben, és oda esik-e a fény, ahol valóban szükség van rá. Villanyszerelőként ezt a sorrendet követem: először zóna, utána lumen, végül a fény iránya és színhőmérséklete.

Hogyan gondolkodj a fürdőszobai LED-tervezésről

Egy ablak nélküli, 7 m²-es fürdőszobában a tulajdonos négy, egyenként 5 W-os spotot szerelt a zuhany fölé. Kezdetben megfelelőnek tűnt a megoldás, később azonban a lámpák párás időben villogni kezdtek, a tükörnél pedig alig lehetett látni a borotvát. A mennyezet világosnak látszott, az arc viszont árnyékban maradt.

A hiba nem egyetlen alkatrészre vezethető vissza. A zuhany fölötti lámpatesteknél a beépítési zónához illő IP-védelem hiányzott, a névleges wattértékből pedig senki nem ellenőrizte a tényleges fényáramot. Ráadásul a spotok lefelé világítottak, ezért a tükör előtt a szemgödör és az áll alatt sötét foltok alakultak ki.

Szerelési alapelv: fürdőszobai világításnál nem a lámpa teljesítményével kezdek, hanem a beépítési hellyel és a használati feladattal.

A helyes sorrend

1. Zónát határozok meg. Megnézem, hogy a lámpatest a kád, a zuhany, a mosdó vagy egy távolabbi falszakasz közelébe kerül-e. A zóna dönti el a szükséges IP-védettséget.

1. Lumenben méretezek. A watt az energiafogyasztást mutatja, nem azt, hogy mennyi hasznos fény érkezik a felületekre. A fürdő általános fényéhez és a tükörhöz külön számolok.

1. Elrendezést választok. A mennyezeti panel egyenletes háttérfényt adhat, a spot irányított fényt, a tükörvilágítás pedig az arcot világítja meg.

1. Színhőmérsékletet és vezérlést finomítok. A reggeli készülődés és az esti használat más fényhangulatot kívánhat.

A fürdőszobai IP-védettség zónázásának szakmai összefoglalója is ezt a logikát támasztja alá: a lámpatest biztonságát a környezet, a vízterhelés és a védelmi szint együtt határozza meg. Egy általános beltéri spot tehát nem lesz automatikusan fürdőszobai lámpa attól, hogy LED-es.

A gyakorlatban a rosszul megtervezett rendszer kétféleképpen bukik el. Vagy biztonsági tartalék nélkül kerül víz közelébe, vagy megfelelően védett, de kevés és rossz irányú fényt ad. A cél nem egyszerűen az, hogy világítson, hanem hogy a helyiség minden fontos pontja használható legyen.

IP-védettség és zónák a fürdőben

A fürdőszobai lámpatest kiválasztását a 0., 1. és 2. zóna határozza meg. A zónák határai a kádhoz, a zuhanytálcához és a vízvételi helyhez viszonyított geometriai területek. A fürdőszobai IP-védettségről szóló műszaki útmutató szerint az IP-kód első számjegye a szilárd testek, a második a víz elleni védelmet jelöli.

A 0. zóna a kád vagy a zuhanytálca belseje. Ide csak különösen nagy védettségű, legalább IP67-es, 12 V SELV-rendszerhez tartozó berendezés kerülhet. Egy hagyományos, hálózati feszültségű mennyezeti spotnak itt nincs helye.

Az 1. zóna a kád vagy zuhany közvetlen fölötti területe, a zuhanyrózsa környezetében a padlótól számított 2,25 méteres magasságig. Itt legalább IP65 védettségű lámpatestet választok, különösen akkor, ha közvetlen vízsugár érheti. Az IP65 porzáró és vízsugár ellen védett kivitelre utal, de nem meríthető vízbe.

A 2. zóna a kád vagy zuhany szélétől számított 0,6 méteres környezet, illetve a mosdó körüli fröccsenésnek kitett terület. Itt legalább IP44 szükséges. Ez a védelem az 1 mm-nél nagyobb szilárd testek és minden irányból érkező fröccsenő víz ellen nyújt védelmet, amint azt a fürdőszobai IP-jelölések magyarázata is részletezi.

A zónákon kívül az IP20 is elegendő lehet, de a helyi páraterhelés és a lámpatest tényleges elhelyezése ilyenkor is számít. A transzformátort vagy LED-drivert nem teszem a zuhany fölötti álmennyezetbe csak azért, mert ott nem látható. A tápegységnek a vizes zónán kívül, hozzáférhető és megfelelően szellőző helyen kell maradnia.

A 230 V-os csatlakozók helyét szintén a vonatkozó előírások szerint kell megtervezni. A szerelést minden esetben a helyszíni zónakialakítás és a hatályos MSZ HD 60364-7-701 követelményei alapján kell ellenőrizni, nem egy általános internetes táblázat alapján.

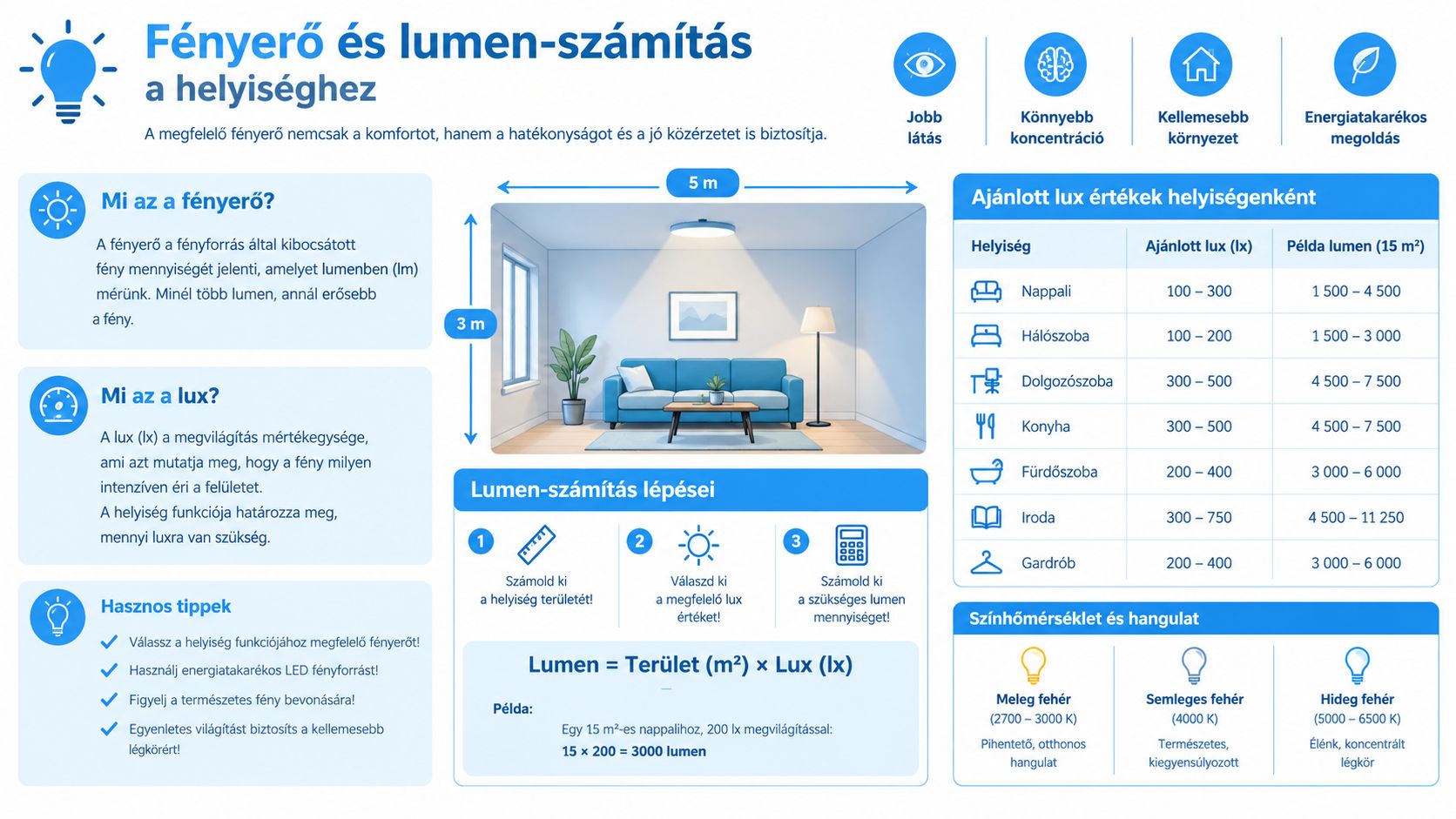

Fényerő és lumen-számítás a helyiséghez

Fürdőszobai LED-nél a tervezés alapegysége a lumen, nem a watt. A watt azt mutatja, mennyi elektromos teljesítményt vesz fel a lámpa, a lumen pedig a kibocsátott fényáramot. A hazai ajánlások általában 250–400 lux közötti megvilágítást céloznak a fürdőszobában, a tükörzónában pedig 300–400 lux körüli érték javasolt a fürdőszobai fénytervezési útmutató alapján.

A számítás egyszerű: fényáram lumenben = megvilágítás luxban × alapterület négyzetméterben. Egy 6 m²-es fürdőszobánál a 250 lux célérték körülbelül 1500 lumen összfényáramot jelent. Ez nem azt jelenti, hogy minden lumen ténylegesen hasznosul, mert a burák, a falak színe, a csempe fényvisszaverése és a lámpatest optikája is befolyásolja a végeredményt.

Egy 10 m²-es helyiségnél ugyanezzel a célértékkel körülbelül 2500 lumen adódik. A gyakorlatban a helyiség egészére érdemes a 250–400 luxos tartományban gondolkodni, a tükörhöz pedig külön fényt tervezni, mert a mennyezeti lámpa önmagában nem világítja meg egyenletesen az arcot.

Mit ellenőrizz a helyszínen

• Ne a spotok számát nézd. Négy lámpa lehet kevés, és két lámpa is adhat kellemetlenül erős, fókuszált fényt.

• A termék adatlapján a lumenértéket keresd. Az azonos wattértékű lámpatestek fényárama eltérhet.

• Mérj a használati síkon. A tükör előtt, az arc helyén kell ellenőrizni a fényt, nem csak a mennyezet alatt.

• Számolj a felületekkel. Sötét burkolatnál és matt falaknál több hasznos fényre lehet szükség, mint világos, fényvisszaverő felületeknél.

A négy, egyenként 400 lumenes spot összesen 1600 lumen, ami 6 m²-en nagyjából 267 lux elméleti átlagot ad. Ez papíron közel lehet az alsó irányértékhez, de ha minden fény a zuhany fölé koncentrálódik, a tükör előtt ettől még sötét maradhat. A lumen tehát csak akkor segít, ha az elrendezéssel együtt értelmezed.

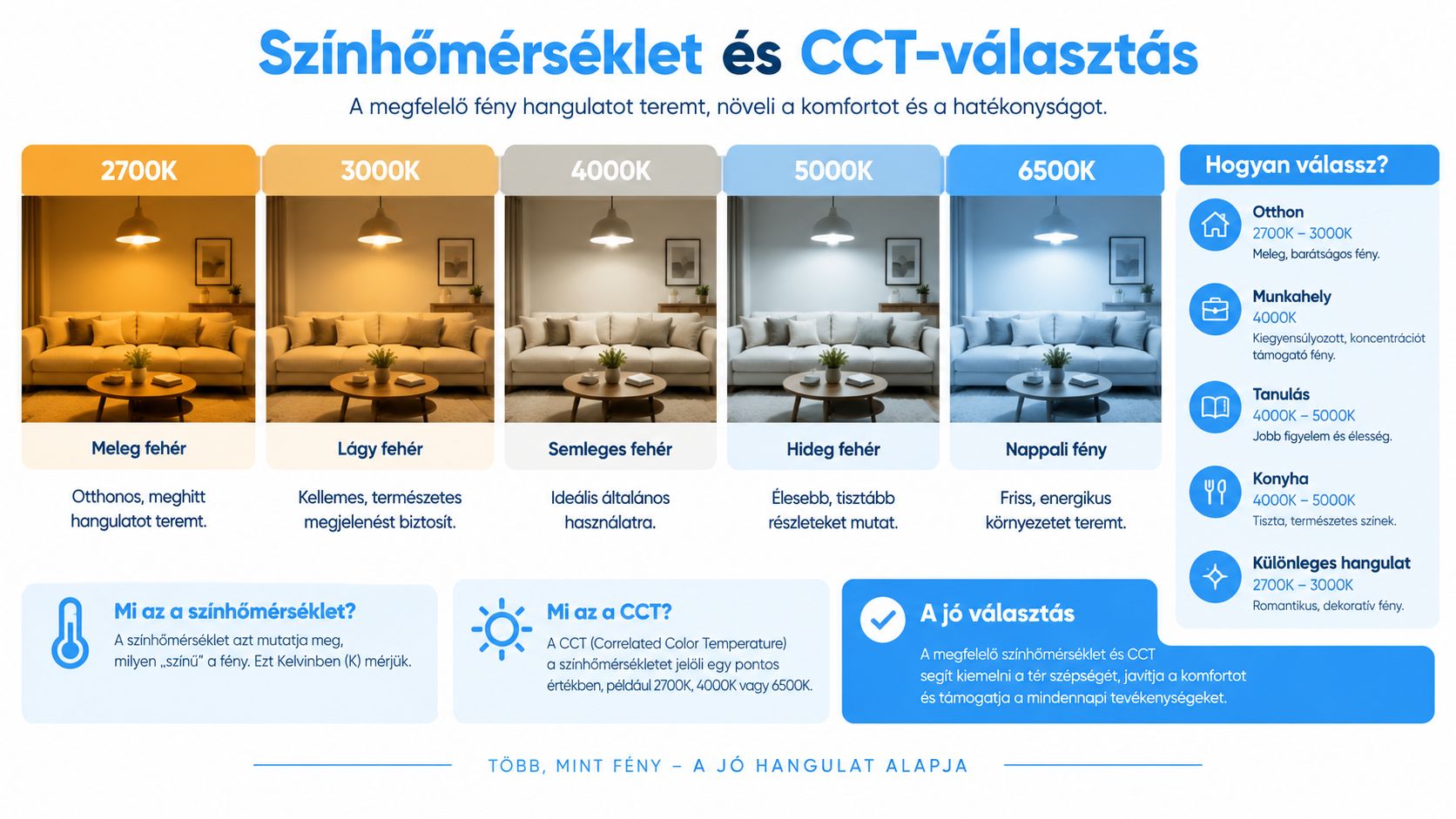

Színhőmérséklet és CCT-választás

A színhőmérsékletet Kelvinben, K értékben adják meg. A 2700 K meleg fehér, otthonos és nyugodt fényt ad, de a borotválkozásnál vagy sminkelésnél túl sárgás lehet. A 3000 és 3500 K közötti tartomány semlegesebb, még mindig kellemes, miközben a fürdőszoba színei kevésbé tolódnak el meleg irányba.

A 4000 és 5000 K közötti fehér fény frissebb, tisztább érzetet kelt, ezért reggeli használatnál praktikus lehet. Túl hideg fényben azonban a bőr tónusa kevésbé természetesnek tűnhet, ezért a tükörvilágításnál nem a maximális hidegség a cél, hanem a jó színvisszaadás és az árnyékmentes megvilágítás.

A hazai kínálatban egyre több CCT-állítható mennyezeti és tükörlámpa jelenik meg, amint azt az EMOS fürdőszobai LED-világítási összefoglalója is bemutatja. Egy ilyen rendszer reggel semlegesebb vagy hidegebb, este pedig melegebb fényt adhat.

A CCT-nek vannak korlátai. Két külön LED-csatorna, hideg és meleg fehér, valamint hozzájuk illesztett vezérlő szükséges. Gyengébb lámpatesteknél a két fényforrás keveredése nem egyenletes, a fénysávon belül látható színhatár jelenhet meg. Ha a fürdő főként sminkelésre és borotválkozásra szolgál, inkább stabil, természetes fehér fényt választanék jó színvisszaadással, mint olcsó, kiszámíthatatlan CCT-váltást.

Fürdőszobai világítási elrendezések

A lámpatest típusa önmagában nem oldja meg a világítási problémát. A kérdés az, hogy általános fényre, irányított fényre vagy arcmegvilágításra van szükség.

A mennyezeti LED-panel diffúz fényt ad, ezért kis és közepes fürdőszobában jó alapvilágítás. Egy süllyesztett spot ezzel szemben irányított fényt küld egy felületre, így jól használható például egy meghatározott zuhany- vagy kádterület megvilágítására, de önmagában könnyen árnyékos marad a mosdó környéke.

Egy 4–6 m²-es fürdőszobában sokszor elég egy központi, megfelelően méretezett panel és külön tükörvilágítás. A zuhany fölötti spot csak akkor indokolt, ha tényleg szükség van irányított fényre, és a zóna szerinti védelem biztosított.

Nagyobb helyiségben már érdemes külön kapcsolható köröket kialakítani. A mennyezeti fény adja az általános megvilágítást, a tükör külön kapcsolható, a zuhany vagy kád pedig szükség esetén saját fényforrást kap. Így nem kell minden alkalommal a teljes rendszert felkapcsolni.

A leggyakoribb elrendezési hiba, hogy a spotot közvetlenül a tükör elé teszik. A fény felülről érkezik, ezért az orr, a szemöldök és az áll árnyékot vet. A panel lehet egyenletesebb, de alacsony belmagasságnál a nagy fényerejű, opál burás lámpa is kellemetlenül vakíthat.

Tükörvilágítás a borotválkozáshoz és sminkhez

A tükör előtt nem a mennyezetet kell erősen megvilágítani, hanem az arc síkját. A mennyezeti spot felülről világít, ezért a szemgödör és az áll alatt árnyékot hagy. Borotválkozásnál ez pontatlan munkához, sminkelésnél pedig félrevezető színekhez vezethet.

Három kialakítás működik megbízhatóan:

• Felső fali lámpatest: a tükör fölé szerelve megfelelően szórt fényt adhat, ha nem túl keskeny a fénykibocsátása.

• Kétoldali függőleges fényforrás: az arc két oldaláról világít, ezért kisebbek lesznek az orr és az áll által vetett árnyékok.

• Keretbe épített LED-szalag: folytonos fényvonalat ad, de csak megfelelő profilban, hőelvezetéssel és a helyhez illő IP-védelemmel érdemes alkalmazni.

A tükör előtti arc-síkban 300–500 lux közötti megvilágítás célszerű, a természetes bőrtónusokhoz pedig legalább 90-es CRI ajánlott. Ezek a számok önmagukban nem pótolják a jó optikát. Egy erős, de csupasz LED ugyanúgy zavaró lehet, mint egy gyenge lámpa.

Az opál búra vagy diffúzor tompítja a közvetlen LED-pontokat és csökkenti a tükröződést. A fényforrást úgy kell elhelyezni, hogy ne közvetlenül a tükörbe nézzen, és ne látszódjon élesen a felületén.

A videó a tükör körüli világítás gyakorlati szempontjait szemlélteti:

A keretbe épített szalag esetén a tükör körüli fröccsenési területet ugyanúgy figyelembe kell venni, mint egy külön fali lámpánál. A szalag, a profil, a csatlakozás és a tápegység együtt alkot rendszert. Hiába megfelelő maga a LED-szalag, ha a csatlakozó vagy a tápegység nincs a környezethez igazítva.

Tápegységek, driverek és dimmelés

A LED-rendszer egyik legfontosabb alkatrésze a driver vagy tápegység. Ez alakítja át a hálózati 230 V-ot a lámpatest vagy LED-szalag számára szükséges feszültségre. Fürdőszobai környezetben a 12 V SELV-rendszer biztonságos törpefeszültségű megoldást adhat, de a tápegységet a vizes zónán kívül kell elhelyezni.

A 12 V-os rendszer rövidebb szalagoknál praktikus, hosszabb vezetéknél azonban számolni kell a feszültségeséssel. Hosszabb szakaszokhoz a 24 V-os rendszer gyakran kedvezőbb, mert kisebb áram folyik azonos teljesítmény mellett. A vezeték keresztmetszetét, a bekötési pontokat és a szalag gyártói előírásait mindig együtt kell ellenőrizni.

A driver helye ne legyen lezárt, túlmelegedő üregben. A fürdőszobai pára és a hőterhelés együttesen megterheli az elektronikát, ezért a hozzáférhetőség a későbbi javítás miatt is fontos.

A dimmelési módok különbségei

A dimmer és a driver kompatibilitását nem szabad találomra párosítani. A gyártói kompatibilitási listát kell ellenőrizni, különösen akkor, ha alacsony fényerőn is villogásmentes működés a cél.

CCT-állítható szalagnál kétcsatornás, hideg- és melegfehér vezérlés szükséges. A PWM-frekvencia szintén számít, mert az alacsony frekvenciájú vezérlés bizonyos használati helyzetekben érzékelhető villogást okozhat.

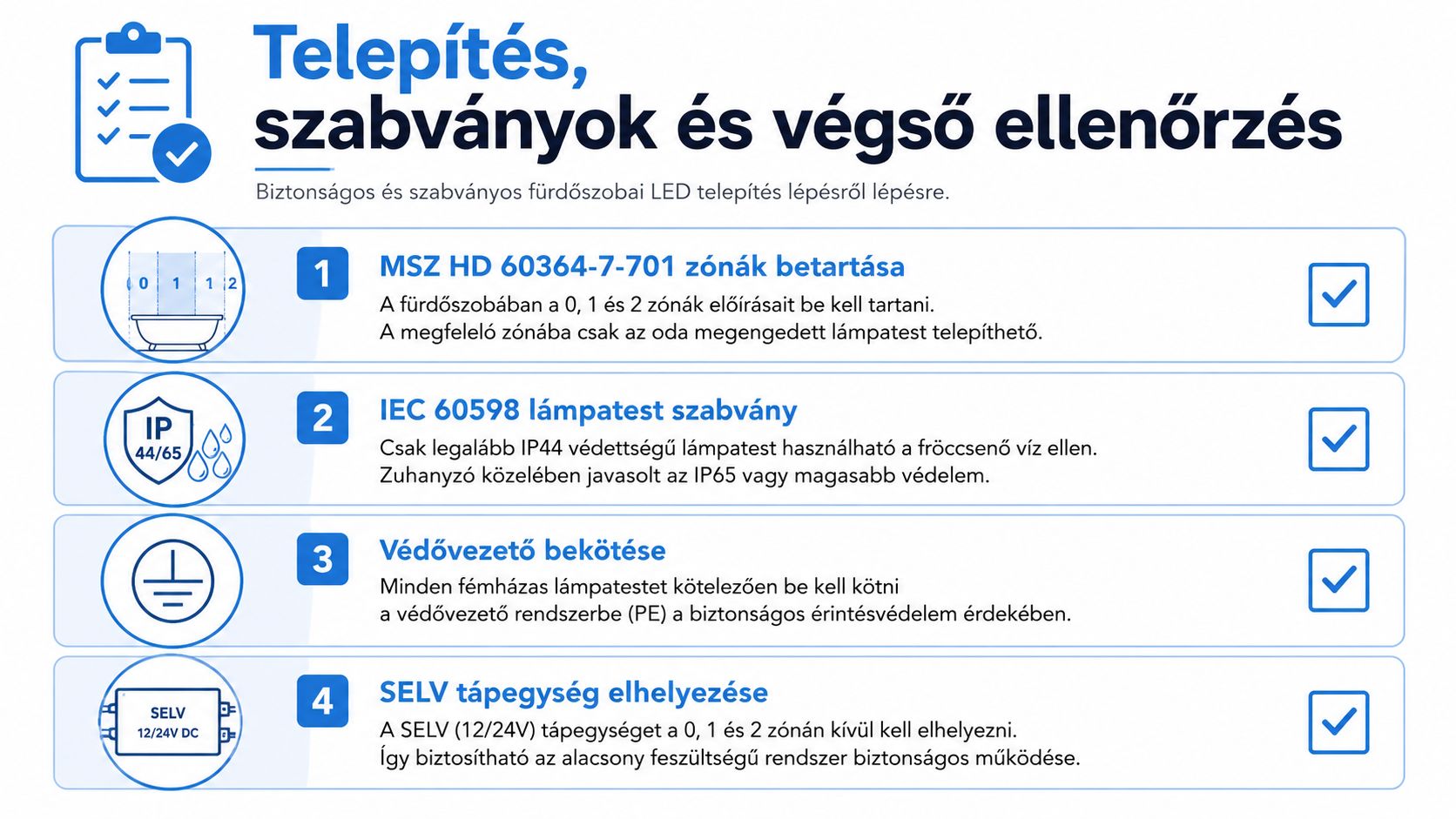

Telepítés, szabványok és végső ellenőrzés

A fürdőszobai LED világítás kivitelezését nem lehet pusztán a lámpa felszerelésével lezárni. Az MSZ HD 60364-7-701 szerinti zónabesorolást, a lámpatest vonatkozó IEC 60598 követelményeit, a védővezető bekötését és a SELV-tápegység helyét együtt kell ellenőrizni.

A kivitelezés előtt fel kell rajzolni a kád, a zuhany, a mosdó és a lámpatestek helyét. Ezután következik az IP-védelem kiválasztása, a fényáram meghatározása, a kapcsolási körök kiosztása, majd a driver és a vezérlés kiválasztása.

Rövid átadási ellenőrzőlista

• Zónák: A lámpatest IP-védettsége megfelel a tényleges beépítési helynek.

• Tápegység: A driver a vizes zónán kívül, hozzáférhető és szellőző helyen van.

• Vezetékezés: A védővezető, a kötődobozok és a csatlakozások szabályosan készültek.

• Mérés: Érintésvédelmi és szigetelési ellenőrzés történt, a LED-szalag végén pedig nincs zavaró feszültségesés.

• Fény: A tükör előtt luxmérővel is ellenőrizhető, hogy a fény az arc síkjában megfelelő-e.

• Dokumentáció: A használati utasítás és a jótállási dokumentumok a megrendelőhöz kerültek.

A gyakori kivitelezési hibák közé tartozik a driver álmennyezetbe rejtése a zuhany fölött, a hűtés nélküli LED-szalagprofil, valamint az olyan spot, amely közvetlenül a tükörbe világít. Ezeket a hibákat a burkolás előtt könnyű javítani, utána viszont bontással járhatnak.

A fürdőszobai világítás akkor működik jól, ha a biztonság, a lumenméretezés és a fényirány egyetlen tervben szerepel. Ha LED-lámpatestet, LED-panelt, tápegységet vagy mérési kiegészítőt keresel, nézd meg az ElekroExpressz webáruház világítástechnikai és elektronikai kínálatát, majd a termék adatlapján ellenőrizd az IP-védettséget, a fényáramot és a driver-kompatibilitást a konkrét fürdőszobai beépítés előtt.
