Kültéri lézeres szintező teljes útmutató 2026

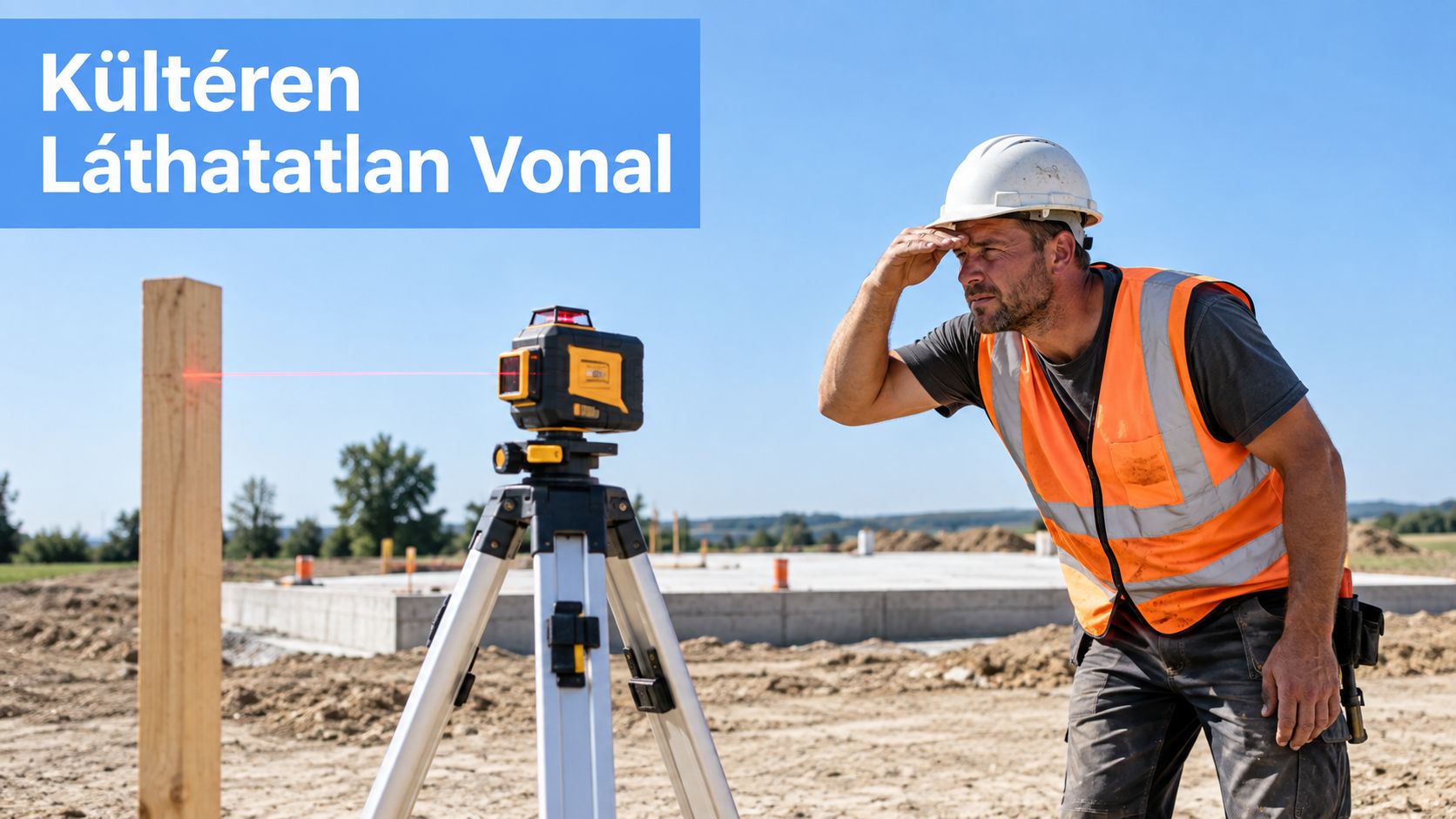

A műszak elején még tisztán látszik a piros lézervonal az alapozás melletti céltáblán. Mire a nap magasra kerül, ugyanaz a vonal már csak halvány villanás, a kivitelező pedig találgatni kezd, hogy valóban a jelölést látja-e, vagy csak a felület fényét. Ilyenkor derül ki, hogy a kültéri lézeres szintező kiválasztásánál nem a látványos adatlap, hanem a terepen működő mérési módszer számít.

Kültéren a lézeres vevő, az önszintezés stabilitása, a készülék védettsége és a dokumentálható pontosság együtt ad használható referencia-síkot. A döntést ezért nem azzal érdemes kezdeni, hogy piros vagy zöld sugarat szeretnénk, hanem azzal, hogy milyen távolságon, milyen fényben, milyen talajon és milyen munkafolyamatban kell mérnünk.

Miért nem elég kültéren csak a lézeres vonalat nézni

Délelőtt még jól kivehető a vonal, délutánra viszont a világos beton, homok vagy friss murva szinte elnyeli. A napsugárzás csökkenti a lézer és a háttér kontrasztját, ezért kültéren a szabad szemmel végzett ellenőrzés csak árnyékban, rövid távolságon ad megbízható visszajelzést. Úton lévő mérnökként nem a szín alapján választok, hanem azt nézem, hogyan lehet a referencia-síkot napfényben, nagyobb területen és ismételhetően ellenőrizni.

A készülék létrehozza a vízszintes vagy lejtős referenciasíkot, a kezelő pedig a mérőlécen, lézeres vevővel keresi meg ezt a síkot. A kültéri rotációs lézereknél a vevővel használható munkatartomány modellfüggően 50 és 500 méter között lehet, az önszintezési tartomány pedig gyakran körülbelül ±5°. Egy hazai szakmai útmutató olyan kültéri forgólézert is bemutat, amely 500 méteres vevőegységgel, ±5° dőlésszög-tartománnyal és 0,1 mm/m körüli pontossággal dolgozik, a kültéri lézeres szintezők típusairól szóló útmutató szerint.

A terepen ez a három tényező dönt

• Vevőegység és munkatartomány: erős nappali fényben a detektor jelzése alapján dolgozz, ne a halvány vonalat keresd. A hatótáv csak a készlethez illő vevővel használható ki.

• Önszintezés: a műszer jelezze, ha a felállítás kívül esik a megengedett tartományon. Ezt a figyelmeztetést nem szabad felülbírálni, mert hibás sík készülhet.

• Környezeti ellenállás: a por, fröccsenő víz, rezgés és hőmérséklet-változás a burkolatot és a belső mechanikát is terheli. A szabványos pontosságtanúsítás és a terepi ellenőrzés többet ér, mint egy látványos adatlap.

Gyakorlati szabály: kültérre működő mérőrendszert válassz, készülékkel, vevővel, állvánnyal és megfelelő céltáblával.

Egy hibás magassági jel az alapozás, a tereprendezés vagy a kerítés teljes vonalát érintheti. A jó műszer az újramérést és a bizonytalan jelölést csökkenti, így a magasabb vételár akkor indokolt, ha a teljes rendszer valóban használható marad napfényben és változó terepen.

Lézerosztályok és kültéri mérésbiztonság

Útközben, változó munkaterületeken a lézerbiztonságot nem lehet a vonal fényerejére alapozni. A lézerosztály a sugár által jelentett szemkárosodási kockázatot jelzi, nem a műszer pontosságát. Ez különösen fontos ott, ahol dolgozók, gépkezelők vagy közlekedők kerülhetnek a sugár útjába.

Kültéren a sugár nyílásokon, kerítéseken, homlokzaton vagy fényes tárgyakon is áthaladhat. A kezelő ezért nemcsak a kitűzési irányt, hanem a várható visszaverődéseket is ellenőrzi. Üveg, polírozott fém és nedves felület mellett a sugár váratlan irányba terelődhet.

Amit a kezelőnek ténylegesen ellenőriznie kell

1. Olvasd el a készülék jelölését és használati útmutatóját. Ellenőrizd a lézerosztályt, a hullámhosszra vonatkozó figyelmeztetéseket és a használati korlátozásokat.

1. Ne irányítsd a sugarat szemmagasságba. A műszert úgy állítsd fel, hogy a vonal ne essen a munkagép-kezelők látóvonalába.

1. Biztosítsd a munkaterületet. Közlekedési sávot vagy nyílást keresztező sugárnál használj látható figyelmeztetést, és ne hagyd a készüléket felügyelet nélkül.

1. Fényes felületnél számolj visszaverődéssel. A kitűzés előtt nézd meg, merre haladhat tovább a sugár, és szükség esetén változtass a felállításon.

A lézerosztály nem bizonyítja a mérési pontosságot. A kültéri rotációs lézerek terepi pontosságának és ismételhetőségének vizsgálati eljárását az ISO 17123-6:2022 írja le építési és földmérési szintezési feladatokra, az ISO szabvány hivatalos leírása szerint. A biztonsági besorolás a felelős használat feltételeit, a szabványos vizsgálat pedig a mérési eredmény következetességét rendezi.

A biztonság a munkafolyamat része

A vevőegység használatakor a kezelő kevésbé néz a sugárnyaláb irányába, miközben a mérőlécen vagy a kijelzőn keresi a referencia-síkot. A készüléket ettől még biztonságos irányba kell állítani, a területet pedig a helyszíni szabályok szerint kell kialakítani. A lézerosztály, a felállítás és a szabványos ellenőrzés együtt ad használható mérési biztonságot.

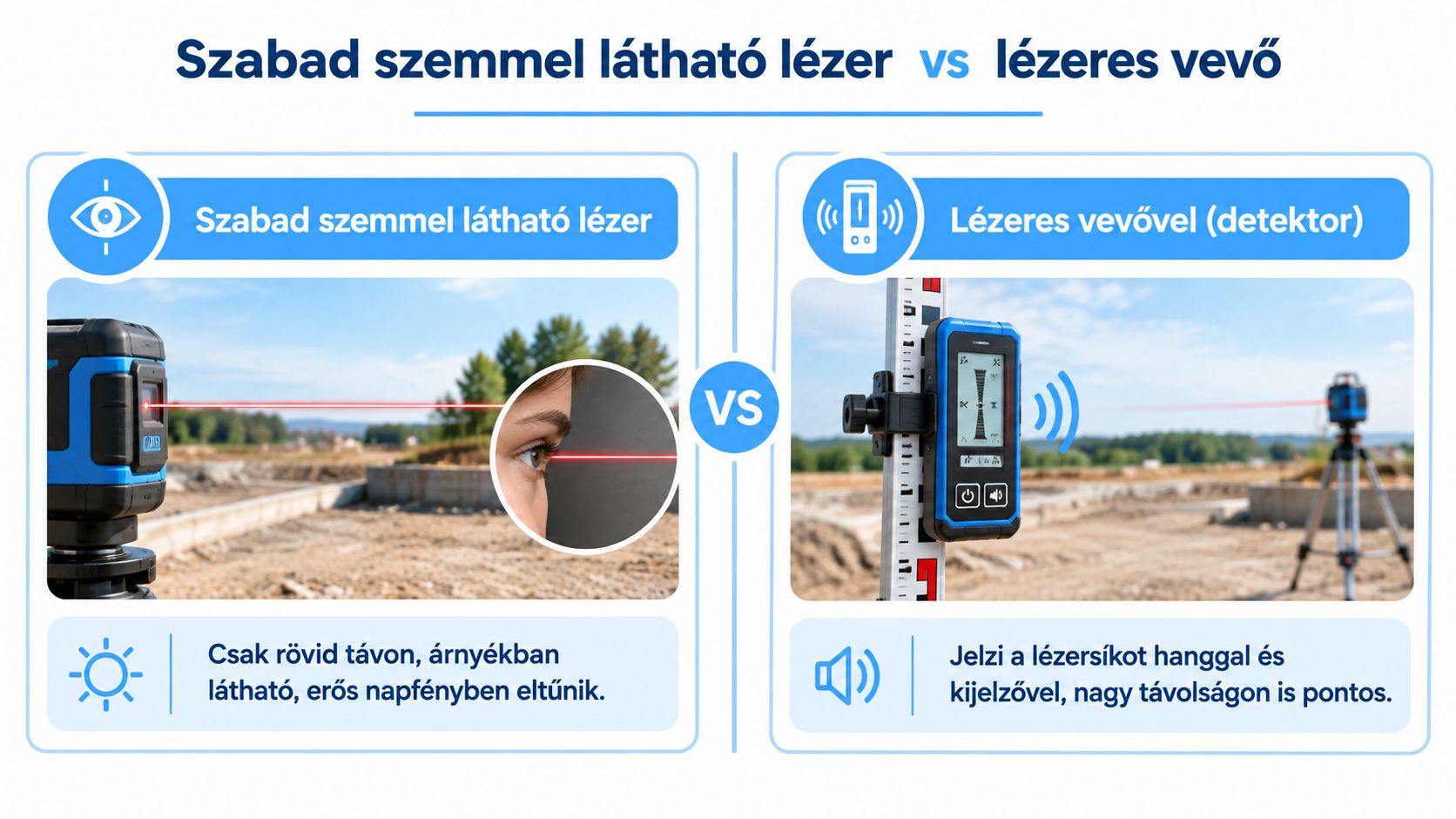

Szabad szemmel látható lézer vs lézeres vevő

Úton lévő mérnökként kültéren nem azt nézem először, mennyire élénk a lézervonal. A napsugárzás kontrasztot vesz el, a por és a nagyobb távolság pedig gyorsan bizonytalanná teszi a szemmel végzett leolvasást. A két módszer ezért eltérő munkafolyamatot jelent.

A szabad szemmel látható lézer árnyékos oldalon, mérsékelt távolságnál és matt, kontrasztos felületen praktikus. A zöld sugár gyenge fényben könnyebben észlelhető lehet, erős napsütésben azonban a jobb láthatóság sem garantálja, hogy minden munkaponton követhető marad. Ilyenkor nem szabad eltűnt vonalból magasságot becsülni.

Közvetlen összehasonlítás

Vevőnél a mérőlécet függőlegesen kell tartani, a detektort pedig stabilan, a megfelelő magasságban rögzíteni. Már kisebb megdőlés is hibás magasságot adhat, különösen akkor, ha a lécet csak kézzel támasztják. A kijelzett jel lehet pontos, a mérési pont mégis rossz lesz a tartási hiba vagy a téves nullponthoz viszonyítás miatt.

A munkatávot mindig a teljes készlettel értékeld. A kültéri rotációs készülékeknél a vevőegységes hatótáv modellfüggő, és a domborzat, a rálátás, a vevő érzékenysége, valamint a munkakörnyezet is korlátozza. Ár-érték szempontból olyan vevő kell, amelynek jelzése erős napsütésben is jól olvasható, és a lécen stabilan rögzíthető.

Ha a vonalat keresni kell, a mérés már nem kontrollált. Ilyenkor válts vevőre, ne próbáld erősebb nézéssel megoldani a kontraszthiányt.

IP-védelem és környezeti tűrés

Úton lévő mérnökként a burkolatot nem látvány, hanem a napi terepmunka alapján értékelem. Föld, betonpor, fröccsenő víz és gyors hőmérséklet-változás mellett a por bejuthat az érzékelőhöz, a nedvesség pedig korróziót vagy működési bizonytalanságot okozhat. Egy nyílt, napos munkaterületen a kontraszt csökkenése mellett ez a környezeti terhelés is korlátozza a használhatóságot.

Mit jelent a kültéri minimum

Az IP54-es védettség kültéri használatnál gyakorlati minimumként kezelhető: porvédelmet és fröccsenő víz elleni védelmet ad a kültéri lézeres szintezők védettségi szempontjait összefoglaló forrás alapján. Ez nem esőben vagy vízsugár alatt történő használatot jelent. Azt jelzi, hogy a készülék alapvető kültéri kitettségre alkalmasabb, mint egy beltéri kivitel.

Rendszeresen poros vagy nedves építési helyszínen a magasabb védelem indokolt lehet. Az IP64-es kivitel tartósabb választás lehet nagyobb igénybevételnél, de a jelölést mindig a konkrét gyártói útmutatóval együtt értelmezd.

Hőmérséklet, állásidő és pontosság

A hideg és a meleg az akkumulátort, az érzékelőket és az önszintező mechanikát is terheli. Jelentős hőmérséklet-változás után hagyd a műszert alkalmazkodni, mielőtt pontosságot igénylő mérésbe kezdesz. A belső alkatrészek üzemi állapota ilyenkor még változhat.

Egyes kültéri modellek -20 °C és +45 °C közötti üzemi tartományt adnak meg. Ezt a saját munkakörülményeidhez igazítsd, különösen téli alapozásnál vagy nyílt, forró terepen.

Vásárláskor ezt a sorrendet tartom ésszerűnek:

• Minimum: IP54, kültéri vevőegység és dokumentált önszintezési működés.

• Erősebb választás: magasabb por- és vízvédelem, szélesebb üzemi hőmérséklet-tartomány, erős tok.

• Amit ne értékelj túl: a burkolat látványa vagy a „vízálló” megnevezés konkrét IP-besorolás nélkül.

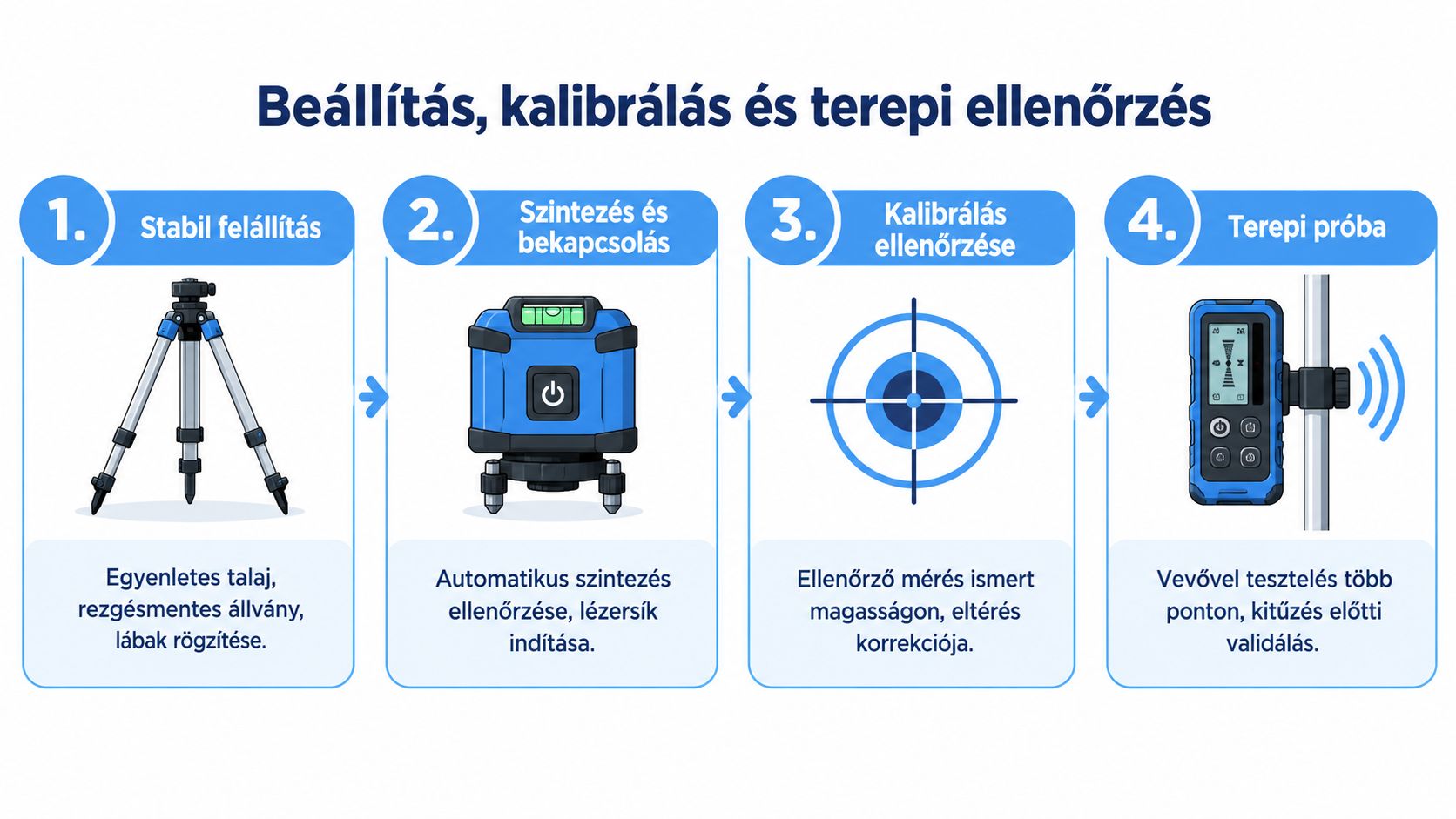

Beállítás, kalibrálás és terepi ellenőrzés

Útközben érkezve gyakran nincs idő hosszasan keresni az ideális mérési helyet. A kültéri pontosság mégis a felállítással kezdődik, mert a napsugárzás kontrasztcsökkenése, a rezgés és a puha talaj hamarabb okoz hibát, mint amit a készülék névleges hatótávolsága sugall.

Négy lépés a munkakezdés előtt

Állítsd fel stabilan. Kemény, lehetőleg egyenletes talajt válassz, az állvány lábait pedig rögzítsd úgy, hogy kezelő vagy munkagép ne lökhesse meg. Puha földön a lábak terhelés alatt süllyedhetnek, ezért felállítás után várd meg, amíg a szerkezet megnyugszik.

Indítsd el az önszintezést. Ellenőrizd a szintjelzést, majd figyeld meg, hogy a lézersík vagy a vevőjel stabil marad-e. Ha a műszer figyelmeztet, állj meg. A riasztás kikapcsolása nem javítja ki a ferde felállítást.

Mérj ismert pontra. Válassz rögzített magassági pontot, olvasd le a vevőn, majd a készülék és a mérőléc áthelyezése után ellenőrizd ugyanazt a viszonyt. Az eltérés segít elkülöníteni az állvány, a kezelő vagy a műszer hibáját.

Ezután jelölj. Egyenetlen terepen és munkagépek közelében több ponton hasonlítsd össze a leolvasást. Jegyezd fel a körülményeket, a vevőt és az eredményt, hogy a jelölés később visszakereshető legyen.

Mit vizsgál az ISO szerinti eljárás

Az ISO 17123-6:2022 szerinti terepi ellenőrzés a kültéri rotációs lézerek és tartozékaik pontosságának, valamint ismételhetőségének vizsgálatához ad szakmai keretet építési és szintezési munkákban. Nem minden napi méréshez kell laboratóriumi környezet, viszont az ellenőrzés módszere legyen következetes és dokumentált.

A kalibrálás nem egyszeri adminisztráció. Ütés, szállítás, hőmérséklet-váltás vagy bizonytalan állvány után a terepi ellenőrzés a mérés része.

Változó eredményeknél ne korrigáld találomra a készüléket. Különítsd el a felállítási hibát a tényleges kalibrációs problémától, és a műszert küldd további vizsgálatra, ha az ellenőrzés ezt indokolja.

Milyen tartozékok teszik igazán használhatóvá

Úton lévő mérnökként a tartozékokat nem a készlet mérete, hanem a terepi korlátok alapján választom. Erős napsütésben a lézervonal kontrasztja gyorsan csökken, ezért a kompatibilis lézeres vevő gyakran fontosabb, mint a nagyobb névleges hatótáv. A vevő jelének és pulzusmódjának egyeznie kell a műszerével.

A gyakorlati minimum:

• Vevőegység: kültéren ez teszi ellenőrizhetővé a jelet, amikor szabad szemmel már nem látható.

• Mérőléc: jól olvasható skálával és a feladathoz megfelelő hosszúsággal gyorsabb a magassági leolvasás.

• Állvány: stabil lábak és megbízható rögzítés kellenek. A könnyű, billegő típus az ismételhetőséget rontja.

• Céltábla: rövid vagy árnyékos mérésnél javítja a sugár felismerését, de távolságban nem váltja ki a detektort.

• Rögzítőelemek: mágnes acélszerkezethez, bilincs vagy csavaros tartó más felülethez használható.

• Védőtáska: csökkenti a szállítási ütéseket és a por lerakódását.

Előbb nézd meg a készlet tartalmát, így nem veszel duplán. Nem kompatibilis vevőn spórolni rossz ár-érték arány, mert az újramérés gyorsan elviszi a megtakarítást.

Munka után a burkolatot és a vevő érzékelőfelületét puha, száraz kendővel tisztítsd. Zárt tokban, nedvességtől védve szállítsd, és ne hagyd felforrósodott járműben.

Gyakori hibák és megelőzésük

Útközben végzett felmérésnél a műszer bekapcsol, jelez, mégis hibás referencia készülhet. A gond gyakran a terepben és a használatban van.

• Csak a vonalat figyeled: erős napsütésben a kontraszt gyorsan csökken. Ha a sugár nem látható tisztán, ellenőrizd a kitűzést kompatibilis vevővel. A kültéri lézeres szintezők használatáról szóló útmutató is azt emeli ki, hogy a használhatóságot a fény, a távolság és a felület együtt határozza meg.

• A névleges hatótávból indulsz ki: ez labor- vagy ideális körülményekre vonatkozó adat lehet. Nézd meg a rálátást, a vevő működését és a mérési felületet.

• Puha talajra állítasz: az állvány süllyedése elmozdítja a referenciasíkot. Taposs rá stabilan a lábakra, rögzítsd őket, majd ismételd meg a mérést, ha a közelben gép dolgozik.

• Kimarad a nullpont-ellenőrzés: ismert pontra végzett próbamérés nélkül ne kezdj végleges jelölésbe. A szabványosan dokumentált pontosság és a terepi kontroll együtt ad védhető eredményt.

A napszak, a felület színe és a kezelő helyzete szintén számít. Kétség esetén mérj detektorral, majd ellenőrizd ugyanazt a pontot ismételten.

Vásárlási döntés és szakmai ajánlás

Úton lévő szakemberként a névleges hatótáv vagy a lézervonal látványa önmagában kevés. A választást az dönti el, hogy erős napsütésben, változó terepen és szállítás közben mennyire marad használható a rendszer. A hazai építőipar jelentős mérete mellett a ciklikusság is számít: a KSH szerint a magyar építőipari termelés 2023-ban folyó áron 7387 milliárd forint volt, miközben az építőipari kibocsátás volumene 2026 júliusában 12,2%-kal maradt el az egy évvel korábbitól, a KSH építőipari adatai alapján. Ezért az ár-érték arányt a tényleges feladatokhoz kell mérni.

Vásárlás előtt ezt a sorrendet kövesd:

1. Határozd meg a feladatot: alapozás, kerítés, tereprendezés vagy rövid igazítás.

1. Vevővel számolj: nappali fényben és nagy területen a detektor a munkarendszer része.

1. Ellenőrizd az önszintezést: a tartomány és a figyelmeztetés fontosabb a hangzatos teljesítménynél.

1. Nézd meg az IP-védelmet: kültérre legalább IP54 legyen az alap.

1. Keresd a dokumentálható pontosságot: szabványos tanúsítás és ismételhető terepi ellenőrzés kell a védhető eredményhez.

1. Számold a komplett készletet: vevő, állvány, léc, céltábla és tok nélkül az olcsó műszer is drága lehet.

Gyakori szállításhoz, változó időjáráshoz, nagy területhez vagy dokumentált munkához magasabb kategória indokolt. Rövid, árnyékos feladatra egyszerűbb készülék is elegendő, ha a vevő és a stabil felállítás megvan.
