Koax kábel tv hez

Új tévét köt be, de a kép időnként kockásodik, megáll, vagy egyszerűen eltűnik? Ilyenkor sokan rögtön a készüléket, a szolgáltatói boxot vagy az antennát gyanúsítják. A hiba azonban gyakran a tévé és a fali aljzat között található: a túl hosszú, rosszul árnyékolt vagy gyenge csatlakozóval szerelt koaxiális kábel nem továbbítja megbízhatóan a jelet.

A koax kábel TV-hez nem egyszerű „drót”. A szolgáltatói végpont, az esetleges elosztó, a modem, a fali szakasz és maga a televízió egyetlen jelátviteli láncot alkot. Ha ebben egyetlen elem rosszul illeszkedik, a digitális adás nem feltétlenül lesz fokozatosan rosszabb. Gyakran hibátlan képet látunk, majd hirtelen jelennek meg a pixelhibák vagy a teljes vételkiesés.

Miért fontos a jó koax kábel a tévézéshez

Egy tipikus otthoni hibakeresés így indul: a televízió új helyre kerül, a régi kábel nem ér el odáig, ezért a tulajdonos vesz egy hosszabb, olcsó vezetéket. A bekötés után a készülék megtalálja a csatornákat, de bizonyos adások kockásodnak, a kép megáll, vagy a beltéri egység gyenge jelszintet jelez. A kábel ilyenkor nem feltétlenül szakadt. Lehet, hogy túl nagy a csillapítása, nem megfelelő az árnyékolása, vagy a csatlakozó érintkezik bizonytalanul.

A digitális TV-jel sajátossága, hogy a kép nem mindig romlik látványosan a jel gyengülésével. Analóg rendszernél fokozatos szemcsésedést tapasztalhattunk, digitális vételnél viszont a hibajavítás egy ideig elfedi a problémát. Amikor a rendelkezésre álló vételi tartalék elfogy, a hibák gyorsan láthatóvá válnak. Ezért a „néha jó, néha rossz” működés sokszor kábel- vagy csatlakozási problémára utal.

Szerelői alapszabály: a jel minőségét nem a televízió hátuljánál kell elkezdeni vizsgálni, hanem a teljes útvonalon, a szolgáltatói végponttól a készülékig.

A kábel a teljes vételi lánc része

Magyarországon a TV-antennákhoz, kábeltelevízióhoz és műholdas vételhez jellemzően 75 ohmos koaxiális kábel használatos. A hazai televíziós rendszereknél a B/G szabványhoz VHF-en 7 MHz-es, UHF-en 8 MHz-es csatornaköz, valamint a képvivőtől 5,5 MHz-re elhelyezett hangvivő tartozik, amint azt a hazai koaxiális kábelválaszték műszaki ismertetője is összefoglalja. A megfelelő kábel ezért nem pusztán mechanikai kérdés, hanem a rendszer illesztésének része.

A koax továbbra is releváns infrastruktúra a hazai TV-elosztásban. A KSH adatsora szerint 2024-ben 3 514 ezer televízió-előfizetés szerepelt a nyilvántartásban, miközben a technológiai összetétel folyamatosan változott; a vezetékes jelátviteli hálózatok szerepe ezért nem tűnt el, csak más hálózati környezetben működik tovább. A magyarországi koaxiális TV-kábelek kínálata és kapcsolódó háttéradatai ezt a gyakorlati jelentőséget is érzékeltetik.

A helyes kábel önmagában még nem garantál jó vételt. Egy rosszul szerelt F csatlakozó, egy túl szoros hajlítás vagy egy felesleges toldás ugyanúgy okozhat hibát, mint egy gyenge minőségű vezeték. A jó szerelő ezért nem csak a kábel feliratát nézi, hanem az impedanciát, a csillapítást, az árnyékolást, a nyomvonalat és a csatlakozási pontokat együtt vizsgálja.

Hogyan épül fel a koax kábel és mit csinál valójában

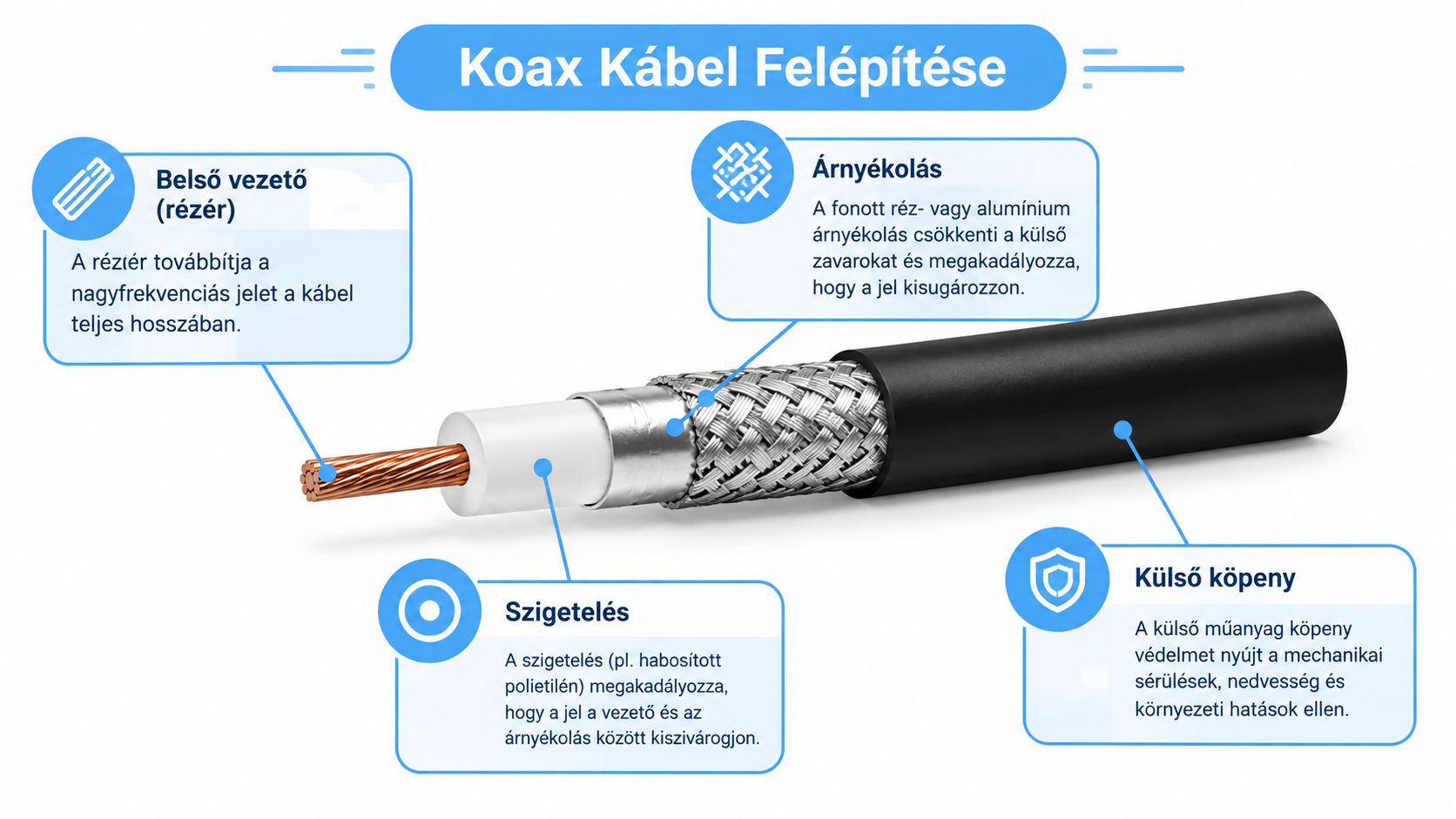

A koaxiális kábel szerkezetét legegyszerűbben egy védett csővezetékhez lehet hasonlítani. Középen halad a hasznos jel, körülötte olyan rétegek helyezkednek el, amelyek megtartják a geometriai viszonyokat, csökkentik a veszteséget és távol tartják a külső zavarokat.

A négy fő réteg szerepe

1. Belső vezető: Ez általában réz vagy rézzel bevont vezető, amelyen a nagyfrekvenciás jel halad. A TV-szerelésnél fontos, hogy a vezető ne legyen megtörve, elvékonyítva vagy túl rövidre vágva az F csatlakozó alatt.

1. Dielektrikum, vagyis belső szigetelés: Ez tartja a belső eret a kábel középvonalában. Nem csak szigetelési feladatot végez. A vastagsága és anyaga meghatározza a belső ér és az árnyékolás közötti elektromos viszonyt, így közvetlenül hat a kábel impedanciájára és jelátviteli tulajdonságaira.

1. Árnyékolás: Fóliából, fémfonatból vagy ezek kombinációjából állhat. A réteg egyrészt megakadályozza, hogy a környezetből érkező elektromágneses zavarok könnyen bejussanak a jelútba, másrészt a kábel elektromos visszavezetését is biztosítja. A sérült vagy hiányos árnyékolás ezért nem pusztán esztétikai hiba.

1. Külső köpeny: Mechanikailag védi a belső rétegeket a húzástól, hajlítástól, nedvességtől és dörzsölődéstől. Kültéri használatnál különösen fontos, hogy a köpeny alkalmas legyen a környezeti hatások elviselésére.

Miért számít a szimmetria

A koax kábel akkor működik kiszámíthatóan, ha a belső vezető és az árnyékolás tengelyesen, egyenletes távolságban helyezkedik el egymástól. Ha a kábel megtörik, laposra préselődik, vagy a csatlakozó felhelyezésekor elmozdulnak a rétegek, a helyi elektromos tulajdonságok megváltoznak.

A barkácsoló gyakori hibája, hogy a kábelt egy éles bútorél mögé szorítja. Rövid távon működhet, de a belső szigetelés deformálódhat, az árnyékolás pedig nem marad egyenletes. A koaxot inkább nagy ívben vezesd, és rögzítsd úgy, hogy ne a kábelre nehezedjen a bútor teljes terhe.

RG6 és RG59 típusok közötti különbségek érthetően

Az RG6 és RG59 a TV- és SAT-rendszerekben gyakran előforduló, 75 ohmos koaxiális kábelek. A választásnál nem az a kérdés, melyik „jó” és melyik „rossz”, hanem az, hogy milyen hosszú a szakasz, milyen frekvenciatartományban dolgozik a rendszer, mennyire védett a nyomvonal, és szükség lesz-e később internetes adatátvitelre ugyanazon a hálózaton.

Az RG6 jellemzően vastagabb felépítésű, nagyobb belső vezetővel és kedvezőbb nagyfrekvenciás tulajdonságokkal. Emiatt hosszabb beltéri, falon belüli vagy elosztott rendszerekhez általában ez a praktikusabb kiindulópont. Az RG59 vékonyabb és hajlékonyabb, ezért rövid készülékbekötésnél, egyszerű nyomvonalnál vagy olyan helyen lehet kényelmes, ahol a szerelési hely szűk.

A döntést a felhasználás vezesse

Rövid kábelnél az RG59 is megfelelő lehet, ha a kábel, az F csatlakozó és az aljzat minősége rendben van. Hosszabb szakasznál viszont a kábel csillapítása és árnyékolása nagyobb súlyt kap, ezért az RG6 rendszerint biztonságosabb választás. Falba épített vezetéknél ne csak a jelenlegi TV-t vedd figyelembe. A hozzáférés később nehéz lesz, ezért a megfelelő árnyékolású és jó minőségű 75 ohmos kábel választása előrelátóbb.

Ne csak a típuskódot nézd

Az RG6 vagy RG59 felirat nem minden műszaki részletet árul el. Ellenőrizd a 75 ohmos impedanciát, a kábel külső átmérőjéhez illő csatlakozót és az árnyékolás kialakítását. Ha a termékleírás csak annyit mond, hogy „antenna kábel”, de nem közöl műszaki adatokat, hosszabb vagy falon belüli szakasznál érdemes óvatosan választani.

A kábelnet külön figyelmet igényel. Sok otthonban ugyanazon koaxos hozzáférési hálózat továbbítja a TV-jelet és a modemet kiszolgáló internetes jelet is. A KSH vezetékes internetre és kábel-TV hálózati hozzáférésre vonatkozó adatai szerint a kábel-TV hálózaton elért vezetékes internet-előfizetések száma 2025-ben 1 434 778 volt. Ilyen rendszernél a kábel és az osztók kiválasztását ne kezeld úgy, mintha kizárólag egy rövid TV-bekötésről lenne szó.

Impedancia és jelveszteség amit minden szerelőnek tudnia kell

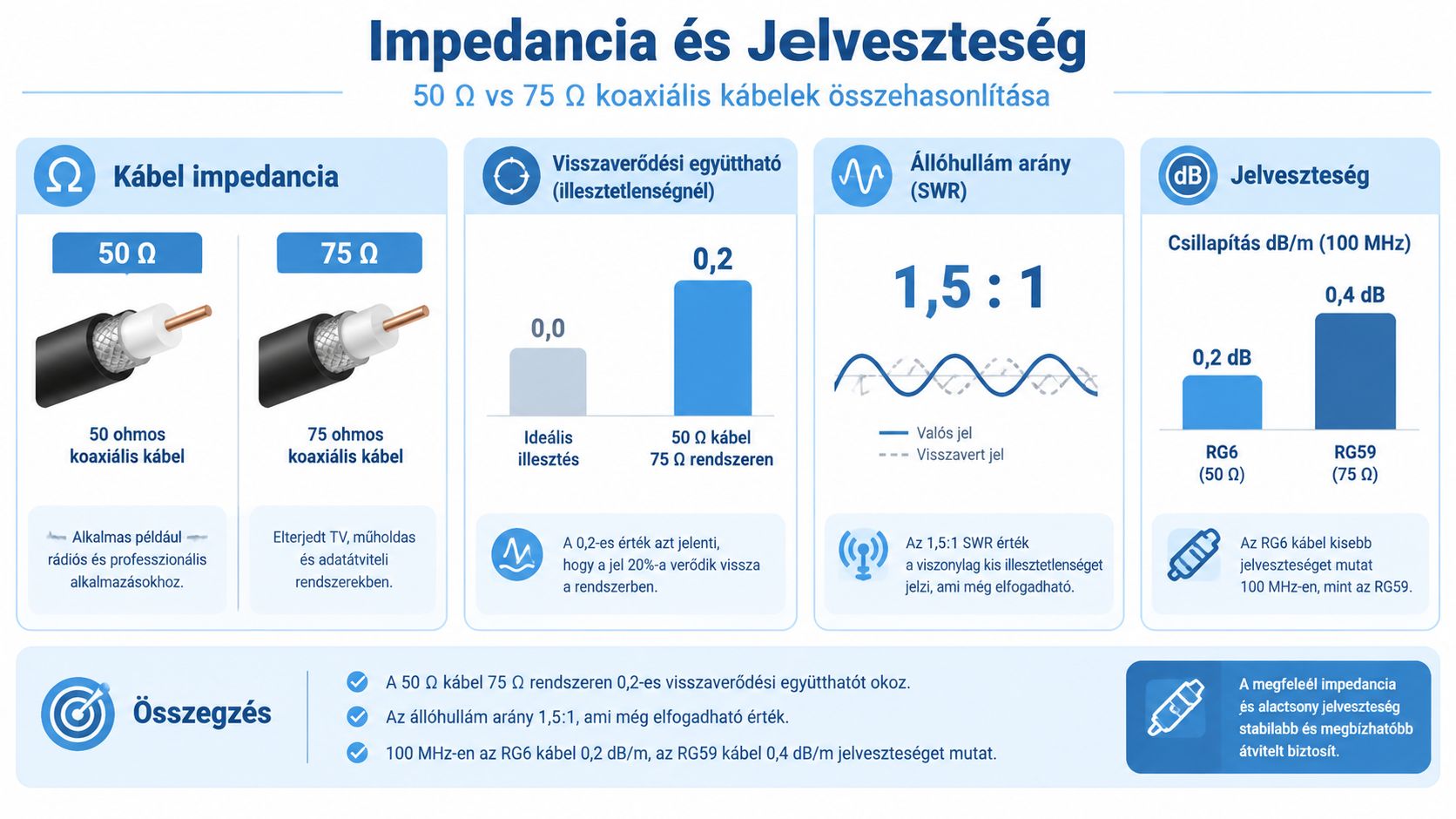

A TV-rendszerben az impedancia olyan, mint egy csővezeték belső mérete. Ha a hálózat minden eleme azonos, a jel rendezett módon halad. Magyarországi TV-, antenna- és kábelTV-alkalmazásoknál a 75 ohmos érték az alap. Az 50 ohmos kábel első pillantásra fizikailag hasonlónak tűnhet, de nem ugyanarra a rendszerillesztésre készült.

Ha 50 ohmos kábel kerül 75 ohmos TV-rendszerbe, a találkozási ponton a jel egy része visszaverődhet. Ez illesztetlenséget, állóhullámot és érzékenyebb jelszintveszteséget okozhat, ami a nagyfrekvenciás antennajeleknél és DVB-C vételnél csökkenti a tartalékot. A 75 ohmos koaxiális kábel használatáról szóló műszaki összefoglaló is ezt az alapelvet emeli ki.

A csillapítás nem állandó

Minden kábel veszít valamennyit a jelből, de a veszteség függ a hosszúságtól és a frekvenciától. Egy RG6/75 ohmos műszaki adatlap szerint a csillapítás 100 MHz-en 7,35 dB/100 m, 450 MHz-en 13,2 dB/100 m, 650 MHz-en pedig 17,42 dB/100 m. Ezeket az értékeket a tri-shield RG6 koaxiális kábel adatlapja közli.

A számok gyakorlati jelentése egyszerű. Ugyanaz a kábel magasabb frekvencián jobban gyengíti a jelet, és a hosszabb útvonal további veszteséget ad hozzá. Ezért egy rövid, gondosan szerelt bekötésnél sokszor nem kell erősítő, míg hosszú, több aljzatos vagy több osztón átvezetett rendszernél már a teljes jelszintet kell megvizsgálni.

Gyakorlati szabály: erősítőt ne azért szerelj be, mert a kép hibás. Először ellenőrizd a kábelhosszt, az osztókat, a csatlakozókat és az illesztést. Egy erősítő a rossz jelet is felerősítheti.

A rövidebb nyomvonal, a megfelelő árnyékolás és a jó F csatlakozás gyakran többet javít, mint egy találomra beépített erősítő. Ha a kábelnet is ugyanazon a hálózaton működik, a visszirányú jel és a modem stabilitása miatt különösen fontos, hogy az osztók és csatlakozások is a rendszerhez illeszkedjenek.

Árnyékolás és F csatlakozó a stabil vétel kulcsa

A kábel árnyékolása olyan, mint egy fémkerítés a jel körül. Megfelelő kialakításnál a külső elektromágneses zavarok nehezebben jutnak be, és a kábel saját jele sem szivárog ki könnyen. A gyengébb árnyékolású vezeték érzékenyebb lehet a közeli elektronikai eszközökre, tápegységekre és rádiófrekvenciás zavarokra.

A single-shield, double-shield és tri-shield megnevezések a fólia- és fonatrétegek kialakítására utalnak. Nem elég azonban a rétegek számát nézni. A fonat fedettsége, a fólia folytonossága, a kábel mechanikai minősége és a csatlakozó szerelhetősége együtt határozza meg a végeredményt.

A csatlakozó gyakran a valódi hibaforrás

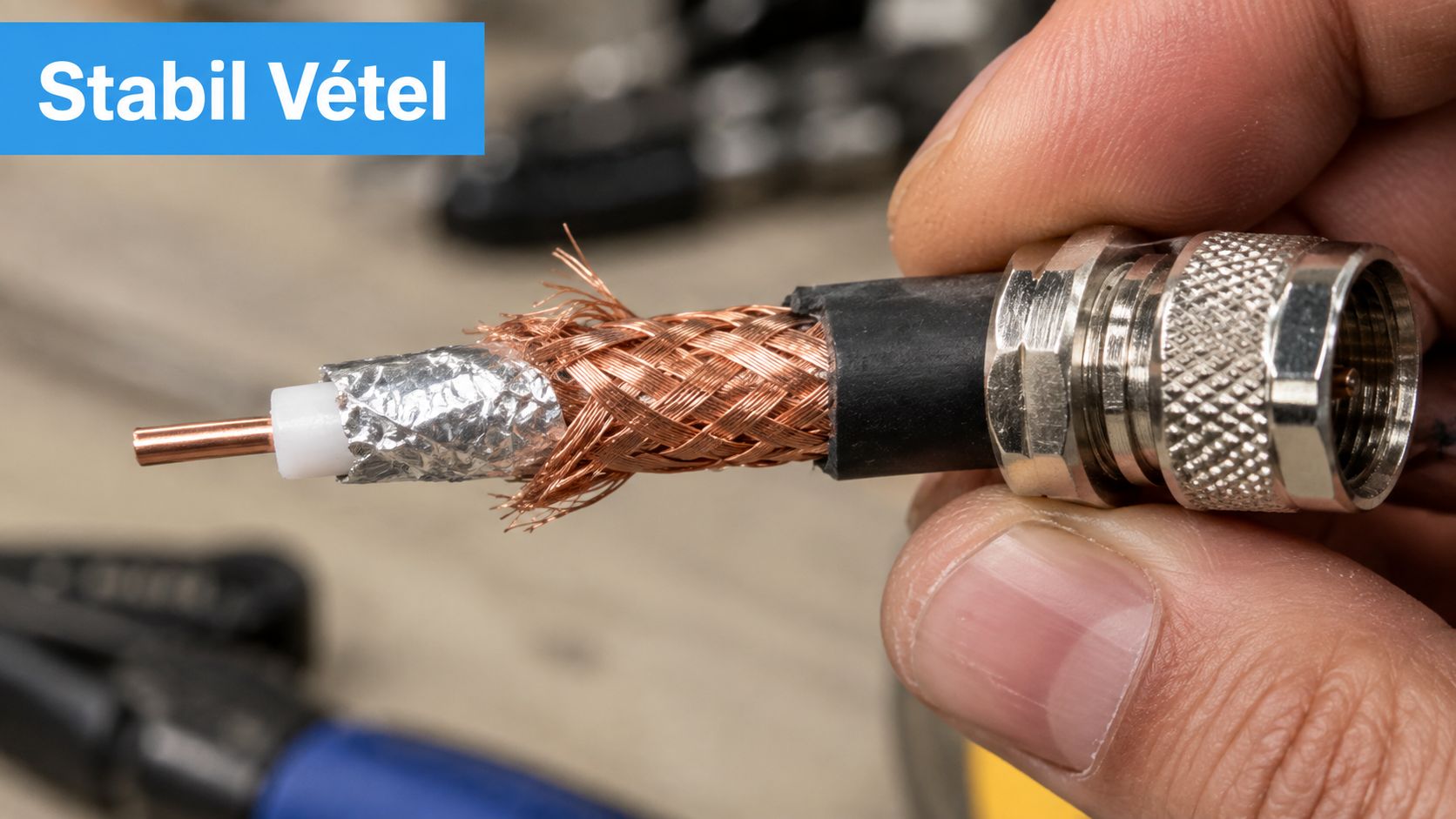

A koax kábel végét pontosan kell előkészíteni. A külső köpenyt annyira távolítsd el, hogy az árnyékolás visszahajtható legyen, de a fólia és a fonat ne sérüljön indokolatlanul. A belső vezető nem érhet hozzá az árnyékoláshoz, a laza fémszálak pedig nem lóghatnak bele a jelérintkező útjába.

A tekerős F csatlakozó egyszerűen szerelhető, de a rögzítése könnyebben bizonytalanná válhat. A krimpelős változat megfelelő szerszámot és pontos kábelméretet kíván. A kompressziós csatlakozó szerelése szintén előkészítést igényel, viszont jól felhelyezve stabil, tömör és tartós kapcsolatot ad.

Gyakori szerelési hibák

• Rossz kábelméret: az adott RG6 vagy RG59 kábelhez nem illeszkedő F csatlakozó lötyöghet vagy nem zár megfelelően.

• Visszahajtott fonat hibája: ha a fémfonat a belső érhez ér, rövidzár vagy időszakos kontaktushiba alakulhat ki.

• Túl hosszú lecsupaszítás: a feleslegesen szabaddá tett árnyékolás növeli a zavarérzékenységet.

• Laza meghúzás: a csatlakozó elfordulhat, a kontaktus romlik, a hiba pedig mozgatásra változik.

• Túl erős meghúzás: a menet vagy a kábel szerkezete sérülhet, főleg gyengébb minőségű csatlakozónál.

Pixelhibánál ezért ne csak a kábelt cseréld le. Mozgasd meg óvatosan a csatlakozót, vizsgáld meg az árnyékolást, és ellenőrizd, hogy az F csatlakozó valóban a kábel külső átmérőjéhez készült-e.

Hogyan válassz és szerelj koax kábelt lépésről lépésre

A jó kiépítés a szolgáltatói végpontnál kezdődik. Először tisztázd, hogy a kábel csak a TV-jelhez kell, vagy a kábelmodem és az internet is ezen a hálózaton működik. A két alkalmazás fizikailag közös kábelt használhat, de a hibakeresésnél nem szabad úgy kezelni őket, mintha ugyanazt a teljesítményt és ugyanazt a hibát jelentenék.

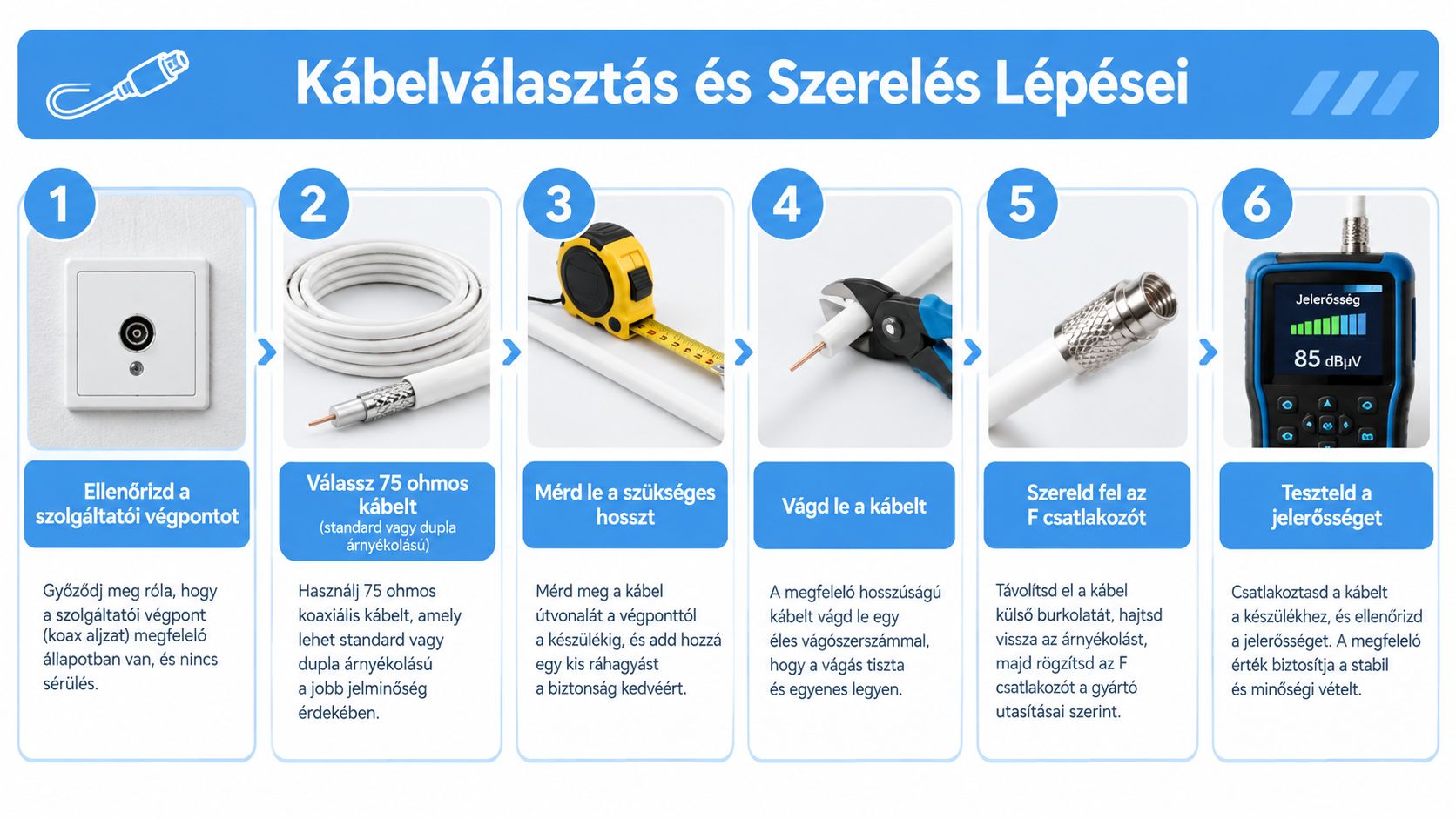

Hat lépés a kiszámítható eredményhez

1. Ellenőrizd a végpontot. Nézd meg, milyen aljzat, elosztó vagy szolgáltatói eszköz fogadja a kábelt. Kábelnetes végpontnál ne iktass be találomra régi osztót.

1. Válassz 75 ohmos kábelt. Rövid és egyszerű bekötéshez megfelelő lehet egy standard kivitel. Falon belül, hosszabb útvonalon vagy közös TV- és modemes hálózatnál inkább jó árnyékolású RG6-ot válassz.

1. Mérd le a nyomvonalat. Ne csak a két végpont közötti légvonalat mérd. Számolj a fal melletti vezetéssel, a csatlakozási tartalékkal és a hajlítási ívvel, de kerüld a szükségtelenül nagy hosszúságot.

1. Vágd le merőlegesen a kábelt. Egy tiszta, egyenes vágás megkönnyíti a blankolást. Ne lapítsd össze a kábelt fogóval, mert a rétegek geometriai viszonya megváltozhat.

1. Szereld fel az F csatlakozót. A köpeny, a fonat, a fólia és a belső ér sorrendje maradjon rendezett. A csatlakozó akkor jó, ha szorosan ül, a belső vezető megfelelően kiáll, és nincs szabadon maradt, kóbor árnyékoló szál.

1. Teszteld a rendszert. Ellenőrizd a TV-képet, a csatornaváltást és, ha van, a modem kapcsolatát is. Ha a hiba csak egy aljzaton jelentkezik, hasonlítsd össze egy rövid, biztosan jó kábellel.

A falon belüli szakasznál kerüld a felesleges toldást és a szűk, derékszögű megtörést. Kültéri-beltéri átmenetnél gondoskodj arról, hogy a csatlakozás ne álljon tartósan vízben, és a kábel köpenye ne sérüljön a bevezetésnél.

A szerelési folyamat gyakorlati mozdulataihoz hasznos kiegészítő a következő videó:

Rövid ellenőrzőlista a lezárás előtt

• Impedancia: 75 ohmos kábel és a rendszerhez illő tartozékok.

• Kábelhossz: a lehető legrövidebb, még biztonságosan vezethető nyomvonal.

• Hajlítás: nincs megtört vagy laposra préselt szakasz.

• Árnyékolás: a fólia és a fonat nem sérült a csatlakozónál.

• F csatlakozó: a kábel átmérőjéhez illeszkedik, nem mozog és nem lötyög.

• Közös hálózat: TV- és kábelnetes használatnál az osztók, aljzatok és modemes ág is ellenőrzött.

Összegzés és következő lépések a tökéletes TV jelért

A legtöbb általános TV-s feladathoz a 75 ohmos RG6 jó alapválasztás. Rövid, könnyen hozzáférhető bekötésnél az RG59 is indokolt lehet, különösen akkor, ha a hajlíthatóság fontos, de hosszabb vagy falon belüli szakasznál az RG6 kedvezőbb tartalékot adhat.

A végeredményt nem a kábel neve dönti el egyedül. Az impedancia, a csillapítás, az árnyékolás, a nyomvonal és az F csatlakozó minősége együtt határozza meg, hogy a TV-jel stabil marad-e. Régebbi épületeknél gyakran nem a teljes kábelhálózat cseréje hozza az első javulást. Egy hibás csatlakozó, felesleges toldás, rossz osztó vagy túl hosszú vezetés megszüntetése sokszor célzottabb megoldás.

A kábelnet miatt különösen fontos, hogy a koaxiális hálózatot ne csak a képernyő alapján ítéld meg. Ha a TV működik, de a modem szakadozik, vagy fordítva, vizsgáld meg a közös szakaszokat, az osztást és a végpontokat is. A KSH háztartási internetellátottsági adatai szerint 2024-ben a háztartások internetkapcsolattal és széles sávú kapcsolattal való ellátottsága egyaránt 94,8% volt, ezért a koax ma sok helyen nem kizárólag TV-kábelként van jelen.

Vásárlás előtt írd össze a kábel hosszát, a csatlakozó típusát, az árnyékolási igényt és azt, hogy érinti-e a kiépítés a modemet. A kábel és a csatlakozó környezetét időnként ellenőrizd, különösen mozgatott készülékeknél és kültéri átmeneteknél.
