HDMI optikai átalakító típusok és választás okosan

A falban már elkészült a nyomvonal, a jelforrás a nappaliban marad, a kijelző pedig egy másik helyiségbe kerül. Vagy éppen egy játékkonzol képét szeretnéd hosszabb úton eljuttatni a tévéhez, miközben a házimozi erősítőnek külön optikai hangkimenetre van szüksége. Ilyenkor könnyű rákeresni a „HDMI optikai átalakító” kifejezésre, majd olyan terméket választani, amely a csatlakozón ránézésre megfelelőnek tűnik, de valójában teljesen más feladatra készült.

A név alatt ugyanis két eltérő eszközcsoport jelenik meg. Az egyik a HDMI-over-fiber extender, amely a teljes HDMI kép- és hangjelet optikai szálon továbbítja. A másik a HDMI–TOSLINK audio leválasztó, amely a HDMI-jelből csak a hangot választja le, és azt optikai audiokimeneten adja tovább. A helyes döntéshez nem elég a felbontást nézni. A jel típusa, a távolság, a HDCP, az eARC és a kívánt játék- vagy házimozi-funkciók együtt határozzák meg, melyik megoldás illik a rendszeredhez.

Miért keveredik a HDMI optikai átalakító kétféle jelentése

A félreértés az „optikai” szó miatt alakul ki. Az egyik készülék a teljes HDMI-adatfolyamot alakítja fényalapú továbbításra, a másik csak a HDMI-jelből választja le a hangot. A külső kialakítás sem mindig árulja el a különbséget, mert mindkettőn lehet HDMI-csatlakozó és optikai aljzat.

Egy mennyezetre szerelt projektornál a lejátszó vagy számítógép gyakran a rackben marad. Ha a képnek és a hangnak is el kell jutnia a projektorig, HDMI-over-fiber rendszerre van szükség. Ez általában adó- és vevőegységből áll, a két egységet pedig optikai szál köti össze. A rendszer tehát a teljes HDMI-kapcsolatot viszi át egy másik helyiségbe.

Más bekötés szükséges, ha a tévé hangját egy régebbi erősítő optikai bemenetére szeretnéd eljuttatni. Ilyenkor a kép továbbra is a HDMI-kapcsolaton halad, az átalakító pedig a hangot TOSLINK kimenetre adja ki. Ehhez HDMI–TOSLINK audio átalakító kell, nem optikai HDMI-extender.

A döntő kérdés: a teljes képet és hangot akarod nagyobb távolságra továbbítani, vagy csak a hangot szeretnéd optikai kimenetre kinyerni?

A felbontás csak az első ellenőrzési pont

A termékoldalon feltűnően szereplő 4K vagy 8K önmagában nem igazolja, hogy az eszköz illik a rendszeredhez. Gamer használatnál a képfrissítés, a VRR és az ALLM is számíthat. Házimozinál az eARC és a HDCP-kompatibilitás lehet a döntő. Épületbe szerelt AV-rendszernél a szál típusa, a csatlakozások és a nyomvonal kialakítása ugyanilyen fontos.

A professzionális optikai HDMI-megoldások egyik fő feladata a rézkábelnél nehezebben kezelhető távolság áthidalása. Egy termékleírás egymódusú optikai szálon legfeljebb 20 km-es HDMI-jelátvitelt és IR-távvezérlőjelek továbbítását mutatja be. Ez jól érzékelteti, hogy az optikai extender és a HDMI–TOSLINK leválasztó nem ugyanazt a problémát oldja meg.

A választásnál először a jelutat azonosítsd. Ezután a távolságot, a sávszélességet, a HDCP-t és az eARC-szükségletet kell összevetni a készülék adataival.

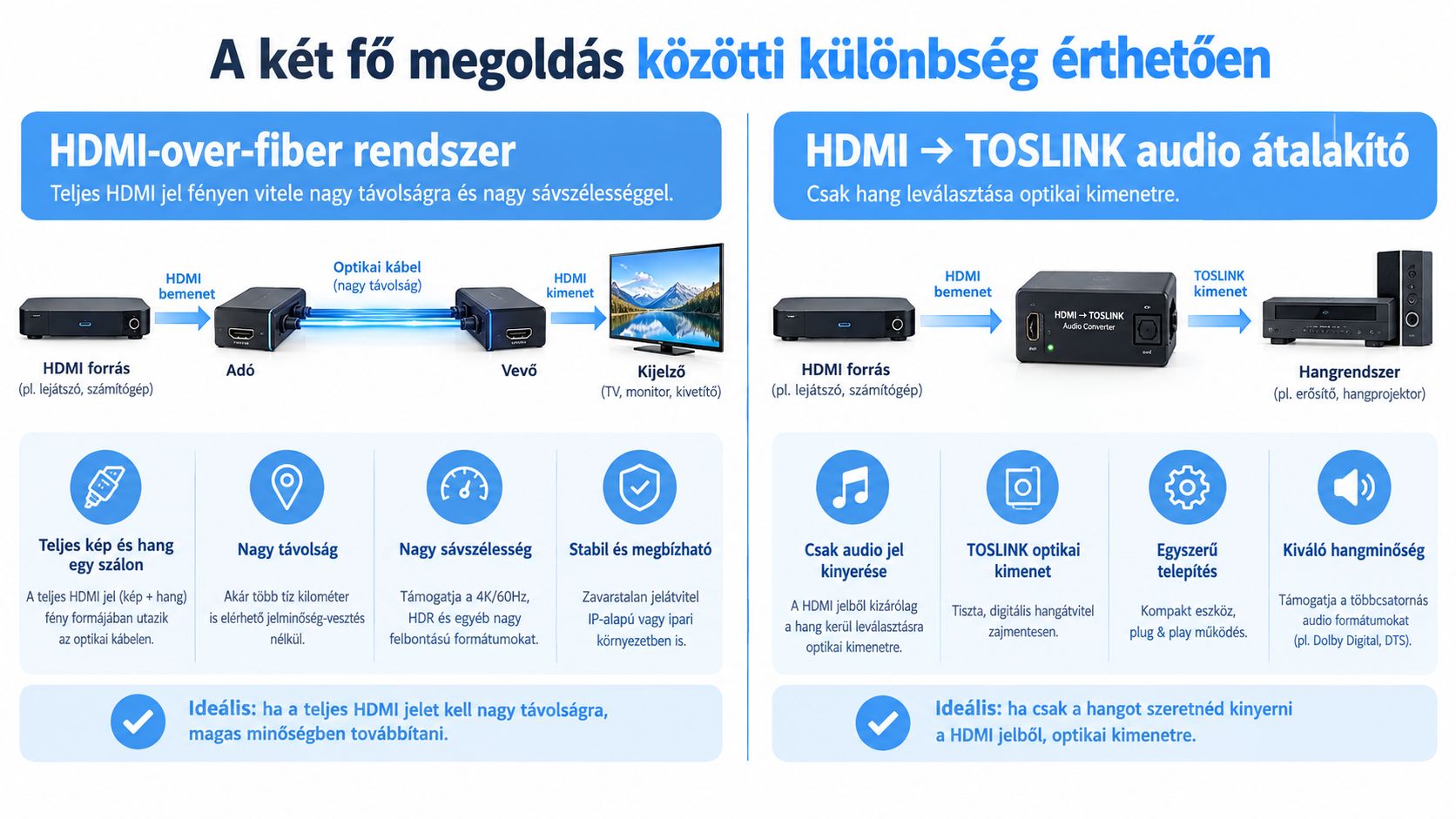

A két fő megoldás közötti különbség érthetően

A HDMI-over-fiber extender úgy működik, mint egy nagy kapacitású autópálya. A teljes HDMI-forgalom, vagyis a kép, a hang és a kapcsolathoz szükséges vezérlési információk egy optikai útvonalon haladnak a forrástól a kijelzőig. Az adóegység a forrás közelében, a vevőegység a tévé, projektor vagy monitor mellett kap helyet.

A HDMI–TOSLINK audio átalakító inkább egy leágazás. A HDMI-forrás továbbra is a képet a kijelzőre küldi, az átalakító pedig ebből a jelből a hangot nyeri ki, majd TOSLINK optikai audiokimenetre továbbítja. Ettől nem lesz hosszabb a teljes HDMI-kapcsolat, és nem viszi át a képet az optikai audiokábelen.

Jelút, csatlakozók és tipikus feladat

A két első eszközt nem lehet felcserélni. Ha audioleválasztót kötsz egy távoli kijelző elé, a kép továbbra is a réz HDMI-kábelen marad. Ha HDMI-over-fiber rendszert választasz egy régi erősítő hangkimenetéhez, az nem feltétlenül biztosít külön TOSLINK-jelet.

Gyors felismerési szabály

Nézd meg, mit ígér a termékleírás. A „transmitter”, „receiver”, „fiber extender”, „single-mode” vagy „multimode” kifejezések nagy távolságú HDMI-továbbításra utalnak. A „TOSLINK output”, „audio extractor” vagy „optical audio out” viszont hangleválasztót jelez.

Gaminghez és házimozihoz a teljes HDMI-jel útja a fontos, ezért a támogatott képfrissítés, HDCP-verzió, VRR, ALLM és eARC ellenőrzése nélkül nem érdemes vásárolni.

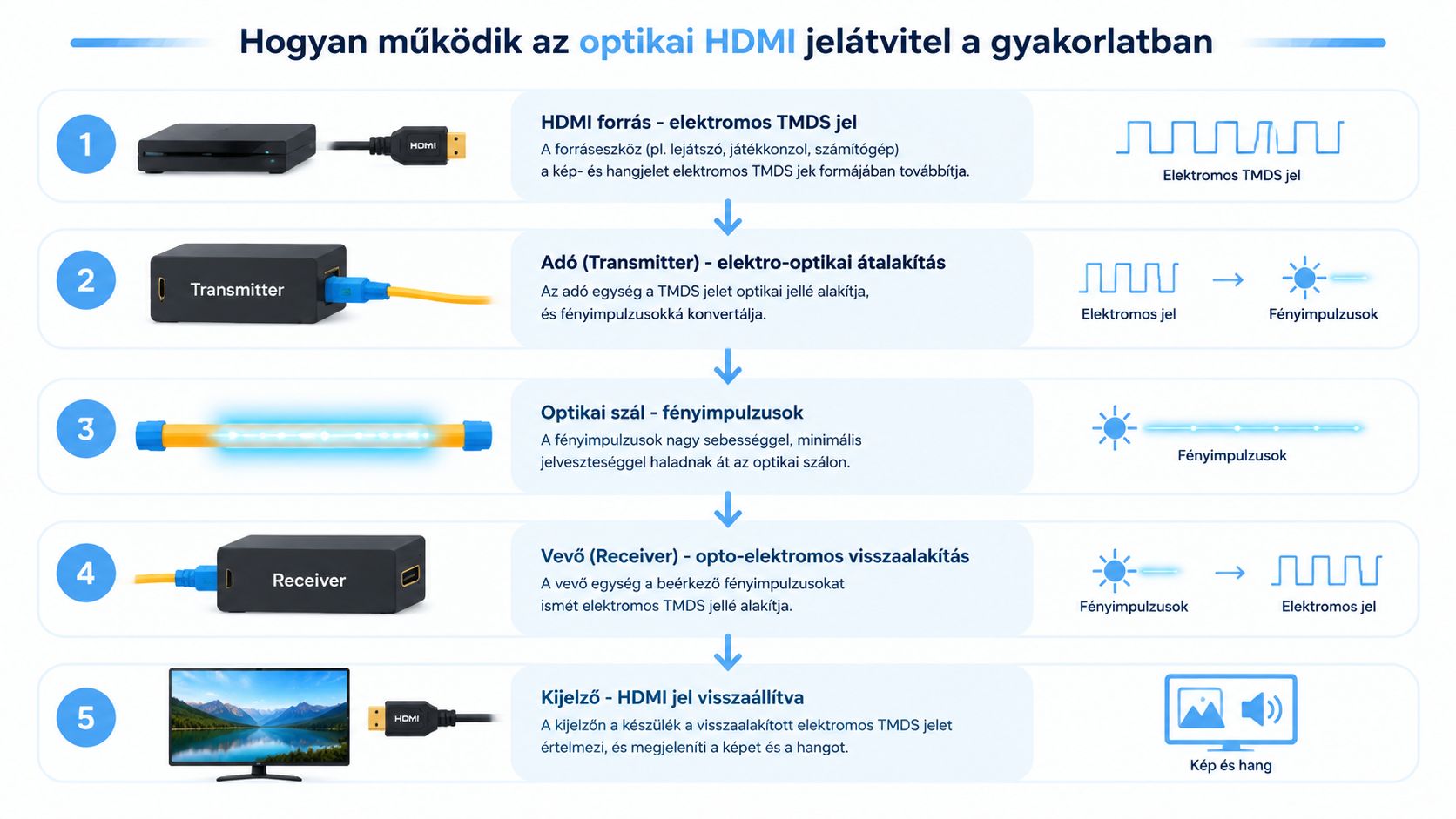

Hogyan működik az optikai HDMI jelátvitel a gyakorlatban

A HDMI-forrás, például egy Blu-ray-lejátszó, számítógép vagy játékkonzol, elektromos TMDS-jelet állít elő. Ez a jel rézkábelen közvetlenül a kijelző felé haladna, optikai rendszerben azonban először egy adóegységhez érkezik.

Az adóban az elektromos adatfolyamot elektro-optikai átalakító fényimpulzusokká alakítja. Ezek az impulzusok az optikai szál magjában haladnak tovább. A kijelző oldalán lévő vevőegység a fényt ismét elektromos HDMI-jellé alakítja, majd ezt továbbadja a tévének vagy projektornak.

Miért előnyös az optika hosszú nyomvonalnál

A réz HDMI-kábel elektromos környezetben dolgozik, ezért a jelcsillapítás és az elektromágneses zavarérzékenység hosszabb szakaszon egyre fontosabbá válhat. Az optikai szál ezzel szemben fényalapú átvitelt használ, így a klasszikus elektromos interferencia nem ugyanúgy terheli a jelutat.

A PureLink FiberX műszaki adatlapja alapján az optikai HDMI-átalakítók a TMDS-jelet optikai hordozóra viszik, és a rendszer 18 Gbps körüli HDMI 2.0 sávszélességet is képes fenntartani. Ugyanez a gyártói adatlap „zero frame delay”, vagyis 0 képkockás késleltetés megjelölést használ. Ez nem azt jelenti, hogy minden rendszer automatikusan hibamentes lesz, hanem azt, hogy maga az optikai átalakítás nem feltétlenül okoz érzékelhető képkocka-késést.

Az optika nem javítja fel a forrás képét. Azt segíti, hogy a már meglévő jel hosszú úton is megfelelő formában érjen célba.

A telepítés fizikai része ugyanilyen fontos

Az optikai szál érzékenyebb lehet a helytelen szerelésre, mint amire a „fényvezető” kifejezés alapján számítanál. A csatlakozó végfelületének tisztasága, a toldások száma és a gyártó által megadott hajlítási sugár betartása közvetlenül befolyásolja a tartalékot.

A szerelői gyakorlatban ezért nem az a cél, hogy a szálat mindenáron a legrövidebb úton húzd be. Inkább olyan nyomvonalat tervezz, amely nem kényszeríti éles törésre, és amelynél a végpontok később is hozzáférhetők maradnak.

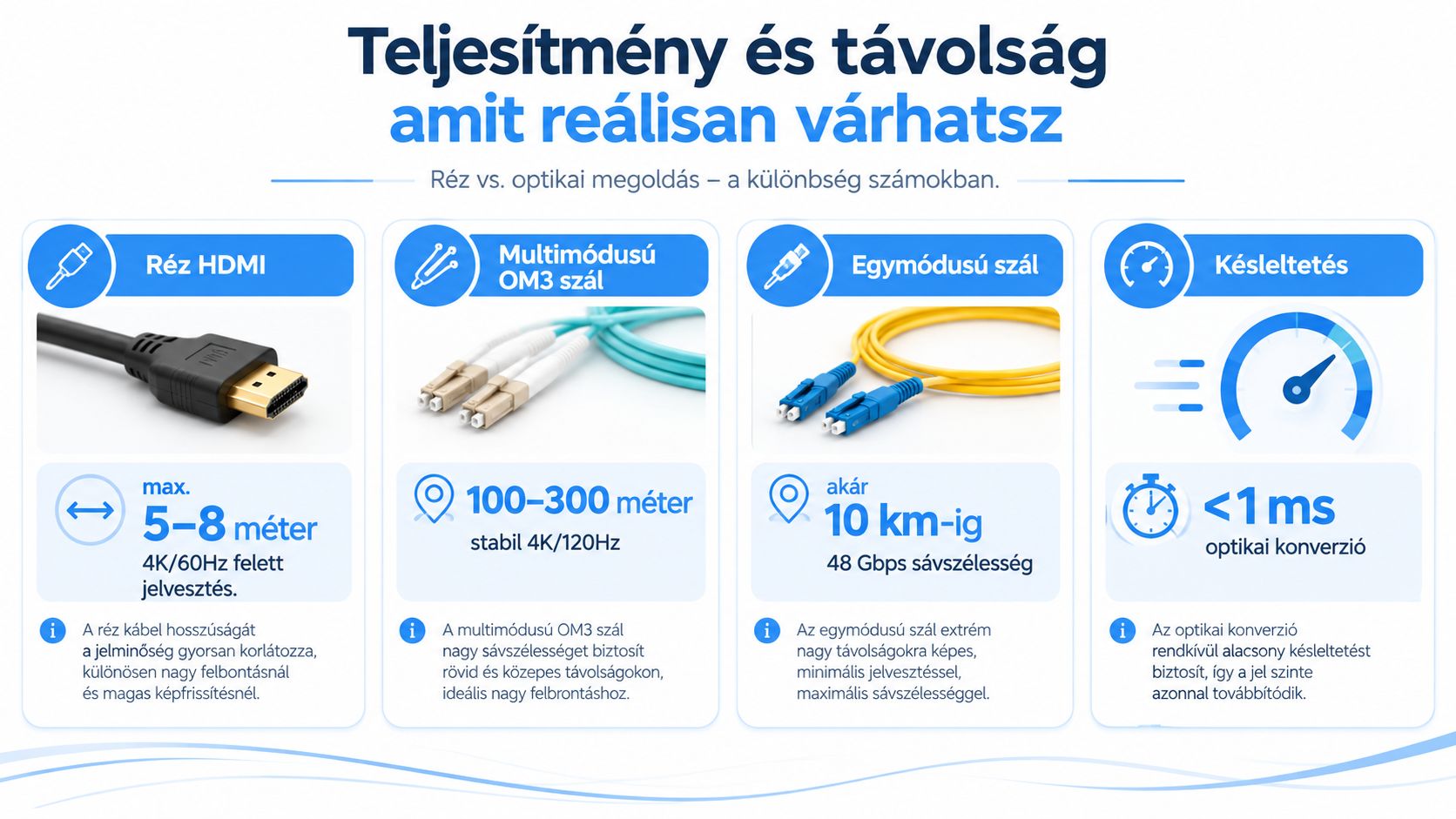

Teljesítmény és távolság amit reálisan várhatsz

A hatótávolságot nem a kábel hossza önmagában határozza meg. Az adó, a vevő, a szál típusa, a csatlakozók, a felbontás és a HDMI-funkciók együtt döntik el, hogy a rendszer stabilan működik-e. Egy tárgyalóterem projektora és egy családi házban távoli televízió más követelményt jelent, mint egy stúdióban kiépített jelút.

Professzionális AV-rendszereknél a Opticis gyártói specifikáció szerint multimódusú OM3 szálon jellemzően 300–500 méter, single-mode szálon pedig akár 10 kilométer HDMI-átvitel is megadható. Ezek tervezési értékek, nem minden termékre érvényes általános garanciák.

A veszteség nem csak a kábelben keletkezik

A 850 nm-es multimódusú rendszereknél a dokumentáció körülbelül 1,5 dB összveszteség-költségvetést említ 100–200 méteren. Ezért a csatlakozók beiktatási vesztesége, a toldások és a helytelen hajlítás a hosszú szakasznál is hibát okozhatnak. A tiszta végfelület és a kevés csatlakozás több tartalékot hagy a rendszerben.

Sávszélesség és késleltetés külön döntés

Az aktív optikai HDMI-kábelek között találni 8K/60 Hz-es, 4K/120 Hz-es és 48 Gbps sávszélességű változatokat, köztük 15 méteres, microHDMI-adapterrel szerelt kivitelt is, a Projektorbolt optikai HDMI-kábelének termékleírása szerint. A választásnál a forrás, a kijelző és az átalakító közös üzemmódját kell ellenőrizni.

A késleltetésnél a konkrét adatlap számít. A gyártói specifikáció 0 képkockás késleltetést ad meg, de ez nem váltja ki a HDCP, az eARC és az EDID kompatibilitásának ellenőrzését.

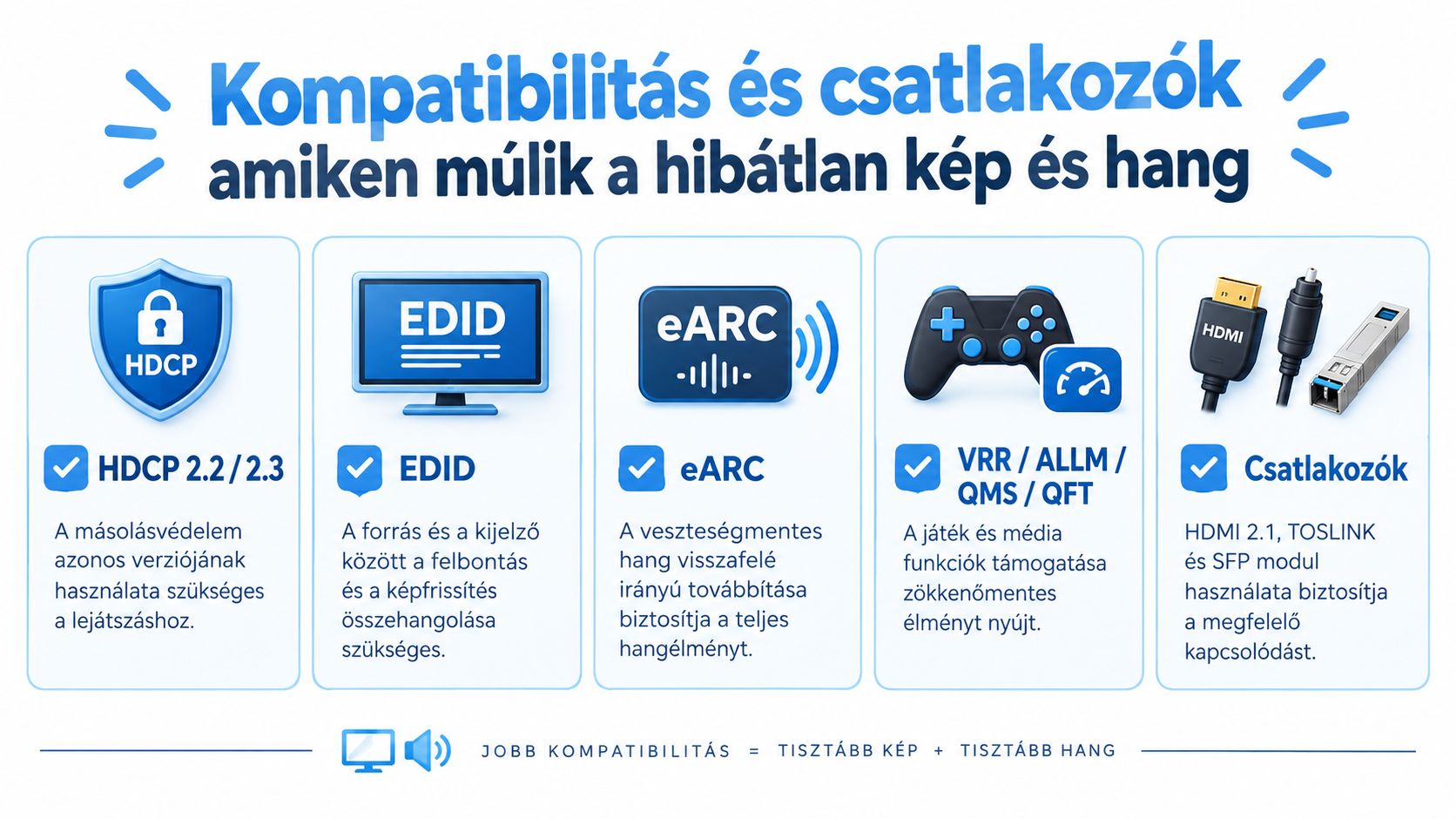

Kompatibilitás és csatlakozók amiken múlik a hibátlan kép és hang

Egy vetítőnél a kép időnként eltűnik, miközben a kábel látszólag sértetlen. Ilyenkor gyakran nem az optikai szakasz a hibás, hanem a forrás, az átviteli eszköz és a kijelző eltérő elvárása. A felbontás, a képfrissítés, a másolásvédelem és a hangút együtt határozza meg, mi jelenik meg a végponton.

A kézfogás dönti el, mi indul el

Az EDID közli a forrással, hogy a kijelző milyen felbontást és képfrissítést fogad. Az optikai extendernek ezt az adatcserét is továbbítania kell. Ha a kommunikáció megszakad vagy pontatlan, fekete kép, villogás, illetve alacsonyabb üzemmód jelenhet meg.

A HDCP 2.2 és 2.3 a védett tartalmak lejátszásánál számít. A nagy sávszélesség önmagában nem elég, a forrásnak, az extendernek és a kijelzőnek ugyanazt a HDCP-szintet kell kezelnie.

Házimoziban az eARC külön ellenőrzést igényel. A televízió, az erősítő és az átviteli eszköz támogatásának össze kell illenie. A HDMI-over-fiber extender teljes kép- és hangjelet vihet át, míg a HDMI→TOSLINK leválasztó csak a hangot választja ki, más jelúton. Ezért a TOSLINK-eszköz nem automatikusan eARC-helyettesítő.

Gamingnél a funkciólista fontosabb lehet a hosszúságnál

Játékhoz a termék adatlapján külön keresd a VRR, QMS, QFT, ALLM és eARC, valamint a HDCP 2.2/2.3 jelöléseket. Ezek más-más feladatot látnak el, ezért a „modern HDMI” megnevezés önmagában kevés.

• VRR: változó képfrissítés játék közben.

• ALLM: automatikus, alacsony késleltetésű módváltás.

• QMS és QFT: a váltási és képkocka-kezelési késleltetéshez kapcsolódó funkciók.

• eARC: fejlettebb visszirányú hangkapcsolat, minden érintett eszköz támogatásával.

Csatlakozóválasztás a kábel végén

Az aktív optikai HDMI-kábel pont-pont kapcsolathoz egyszerű megoldás, mert az átalakító elektronika a kábel végén vagy végpontjain dolgozik. Külön adó-vevő pár akkor praktikusabb, ha rackben, meglévő optikai hálózathoz vagy több végponthoz kell illeszteni a rendszert.

Az LC/PC csatlakozó a szálkezelés tudatos megtervezését igényli. MicroHDMI-adapter esetén az elektromos illeszkedés mellett a mechanikai terhelést is ellenőrizd. A csatlakozó ne lógjon a kábel súlyán, és a hajlítási ív maradjon biztonságos.

Telepítési szempontok és kiválasztási útmutató lépésről lépésre

A hibamentes telepítés a nyomvonal felmérésével kezdődik. Írd le, honnan indul a HDMI-jel, hol van a kijelző, milyen jelet kell továbbítani, és szükség van-e visszirányú hangra vagy IR-vezérlésre. A termékfotó csak ezután segít a választásban.

Első lépésként az igényt azonosítsd

Válaszolj ezekre a kérdésekre:

1. Teljes kép és hang kell? HDMI-over-fiber extender vagy aktív optikai HDMI-kábel való a feladatra.

1. Csak hangot választanál le? HDMI–TOSLINK audio átalakítót keress.

1. Mekkora a tényleges nyomvonal? Számold bele a falban vezetett utat, a kerülőket és a szerelési tartalékot.

1. Milyen jelet használsz? Ellenőrizd a felbontást, a képfrissítést, a HDR-t és a játékfunkciókat.

1. Kell IR vagy más vezérlés? Egyes extenderpárok továbbítják, az aktív optikai kábelek nem feltétlenül.

Pont-pont kapcsolatnál az aktív optikai HDMI-kábel egyszerűbb lehet. Ha külön szálat húzol be, rackben dolgozol, több végpontot kezelsz, vagy IR-re is szükséged van, a külön adó-vevő pár célszerűbb. A két megoldás közül így nem pusztán a hossz alapján választasz.

Szálválasztás és nyomvonal

Rövidebb, épületen belüli professzionális összeköttetéshez multimódusú OM3 szál jöhet szóba. Hosszabb vagy meglévő infrastruktúrához illesztett kapcsolathoz single-mode rendszer lehet megfelelő. A termék adatlapja az irányadó, mert a csatlakozó, az optikai modul és a kívánt HDMI-üzemmód együtt határozza meg a használható hatótávot.

A szálat ne vezesd éles sarokra, ne szorítsd kábelkötegelővel, és ne hagyd olyan helyen, ahol későbbi gépészeti munka megtörheti. A csatlakozásokat tartsd hozzáférhetően, az optikai végeket pedig védd a portól. A behúzás után ellenőrizd, hogy a kábel nem feszül és nem csavarodott meg.

Próba még a végleges lezárás előtt

Az adót, az optikai szakaszt, a vevőt és a kijelzőt először ideiglenesen, asztalon próbáld ki. Ellenőrizd a képet, a hangot, a képfrissítést, a HDCP-védett tartalmat és a kívánt játékfunkciókat. A falat, kábelcsatornát vagy rack-előlapot csak sikeres próba után zárd le.

A professzionális kínálatban olyan rendszer is található, amely egymódusú optikai szálon HDMI-átvitelt és IR-továbbítást kínál. A nagy hatótáv önmagában nem elég, a teljes rendszer paramétereinek is illeszkedniük kell a feladathoz.

A Takacs Gabor Antal E.V. webáruházában elérhető kábeleket, adaptereket és jelátalakítókat a konkrét csatlakozási feladat szerint érdemes összevetni. A termékoldalak segítenek ellenőrizni a kompatibilitást, az elérhetőséget és a műszaki adatokat, így nem kizárólag a kábelhossz alapján döntesz.

Összegzés és gyors döntés a saját helyzetedhez

A „HDMI optikai átalakító” nem egyetlen, pontos terméktípust jelent. Ha a teljes képet és hangot akarod hosszú úton továbbítani, HDMI-over-fiber extenderre vagy aktív optikai HDMI-kábelre van szükséged. Ha a HDMI-ből csak a hangot választanád le egy erősítő vagy hangrendszer számára, akkor HDMI–TOSLINK audio átalakítót keress.

A választásnál a távolság fontos, de nem az egyetlen szempont. A felbontás és képfrissítés mellett nézd meg a sávszélességet, a HDCP-verziót, az EDID-kezelést, az eARC-t, valamint a VRR, ALLM, QMS és QFT támogatását is. A csatlakozók, a szál típusa, a toldások száma és a hajlítási sugár pedig a telepítés stabilitását befolyásolja.

Gyors ellenőrzés rendelés előtt: teljes HDMI-jelet viszel, vagy csak hangot? Milyen hosszú a nyomvonal? Kell 4K/120 Hz, 8K/60 Hz vagy 48 Gbps? Használnál eARC-ot, VRR-t vagy IR-vezérlést? A forrás, az átalakító és a kijelző ugyanazokat a funkciókat támogatja?

Az optika nem automatikusan ad szebb képet. A megfelelő rendszer azt biztosítja, hogy a forrás által előállított jel a távolság, az elektromos környezet és a telepítési körülmények mellett is megbízhatóan eljusson a célhoz. Rövid, egyszerű kapcsolathoz lehet, hogy hagyományos HDMI-kábel is elegendő, hangleválasztáshoz pedig nem kell teljes optikai extender.

Vásárlás előtt írd össze a készülékek pontos típusát, a kívánt felbontást, a képfrissítést, a hangirányt és a nyomvonalat. Ezután a termékadatlapot ezekhez az igényekhez hasonlítsd, ne csak az „optikai” vagy „8K” feliratot keresd.

Az Elektroexpressz HDMI-kábeleket, adaptereket és jelátalakítókat kínál a különféle kép- és hangátviteli feladatokhoz. Látogasd meg a webáruházat, vesd össze a csatlakozókat és támogatott funkciókat, majd válaszd ki a saját nyomvonaladhoz illő megoldást tudatosan.
