Napelem rendszer kapcsolási rajz érthetően és példákkal

A családi ház tulajdonosa gyakran csak akkor látja, mennyire fontos a napelem rendszer kapcsolási rajz, amikor az engedélyezési dokumentáció visszakerül javításra. Hiányzik egy leválasztó, nem egyértelmű az inverter AC oldali csatlakozása, vagy a rajzon szereplő védelem nem egyezik a ténylegesen beépített készülékkel. A kivitelezés közben ez még „majd megoldjuk” kérdésnek tűnhet, átadáskor viszont már biztonsági és adminisztrációs probléma.

A magyar piac növekedése miatt a rajzok szerepe sem szűkíthető le egy szerelői emlékeztetőre. Magyarországon a napelemes kapacitás 2024 elejére elérte az 5649 MW-ot, 2025 végére pedig 8 GW fölé emelkedett a beépített kapacitás a magyarországi napelemes bővülésről szóló pv magazine beszámoló szerint. Ilyen volumen mellett a pontos egyvonalas rajz az engedélyezés, a hibakeresés és a későbbi karbantartás alapdokumentuma.

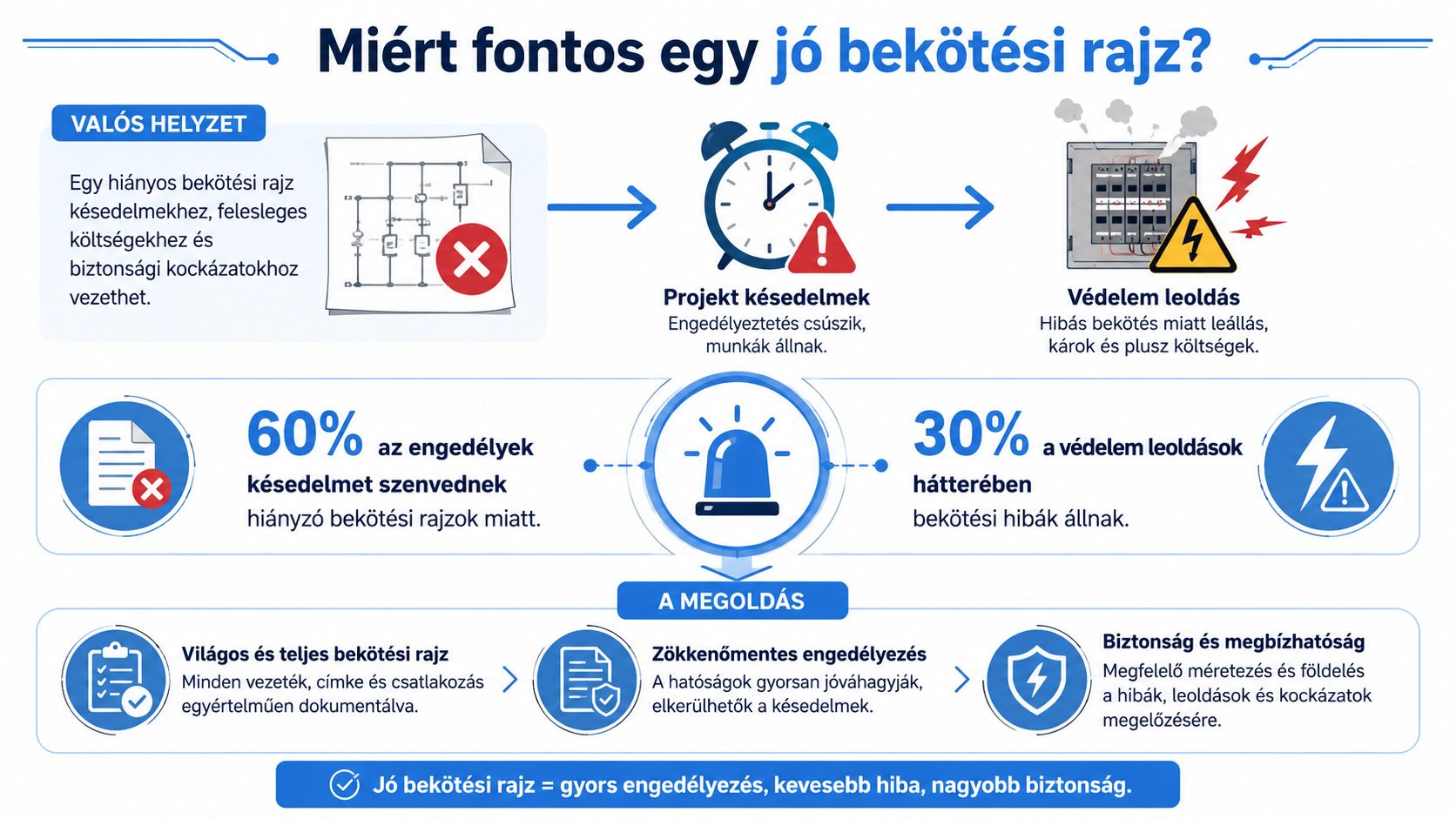

Miért múlik minden a jó kapcsolási rajzon

Egy átlagos HMKE-nél a rajz három feladatot lát el egyszerre. Megmutatja, hogyan jut el a modulokból érkező egyenáram az inverterbe, hogyan kerül az átalakított váltóáram az épület elosztójába, és hol kapcsolódik a rendszer a közcélú hálózathoz. Emellett jelöli azokat a pontokat is, ahol a rendszert karbantartás, hiba vagy tűzeset esetén biztonságosan le kell választani.

A gyakorlatban a hiányos dokumentáció ritkán egyetlen nagy hibával bukik el. Sokkal gyakoribb, hogy több apró eltérés összeadódik:

• Hiányzó készülékjelölés: a rajzon nincs feltüntetve a DC leválasztó vagy a túlfeszültség-védelem.

• Bizonytalan csatlakozási pont: nem látszik, hogy az inverter melyik elosztóba és melyik mérési pont mögé csatlakozik.

• Eltérő kivitelezés: a dokumentum más kismegszakítót vagy más invertert mutat, mint ami a helyszínen szerepel.

• Olvashatatlan stringkiosztás: a modulok soros és párhuzamos kapcsolása nem követhető.

Gyakorlati szabály: a rajzot ne a beadás előtti este készítsd el. A szerelés előtt kell eldőlnie, hol lesz minden védelem és leválasztási pont.

A hazai rendszerben a napenergia súlya is jelentős. 2025 júniusában a napenergia a magyar áramtermelés 42%-át adta, ami új havi rekord volt az Ember Energy közép-európai napenergia-elemzése alapján. Ez nem egy konkrét családi ház terhelését határozza meg, de jól mutatja, hogy a sok inverteres rendszer miatt a feszültség, a visszatáplálás és a védelmi koordináció nem kezelhető sablonosan.

Mit olvasol le egy jó rajzról

Egy jól felépített kapcsolási rajzból gyorsan kiderül:

1. hány string készül, és melyik MPPT bemenetre kerül;

2. milyen DC oldali leválasztás és védelem található a mező és az inverter között;

3. hol van az inverter AC oldali túláramvédelme;

4. hogyan kapcsolódik az inverter az épület főelosztójához;

5. hol található a mérő és a hálózati csatlakozási pont;

6. hogyan csatlakozik a védővezető, a földelés és az EPH.

Ha ezek közül akár egyet csak szóban lehet elmagyarázni, a rajz még nincs kész. Az engedélyezéshez és a kivitelezéshez is olyan dokumentum kell, amelyet egy másik szakember a helyszín ismerete nélkül is értelmezni tud.

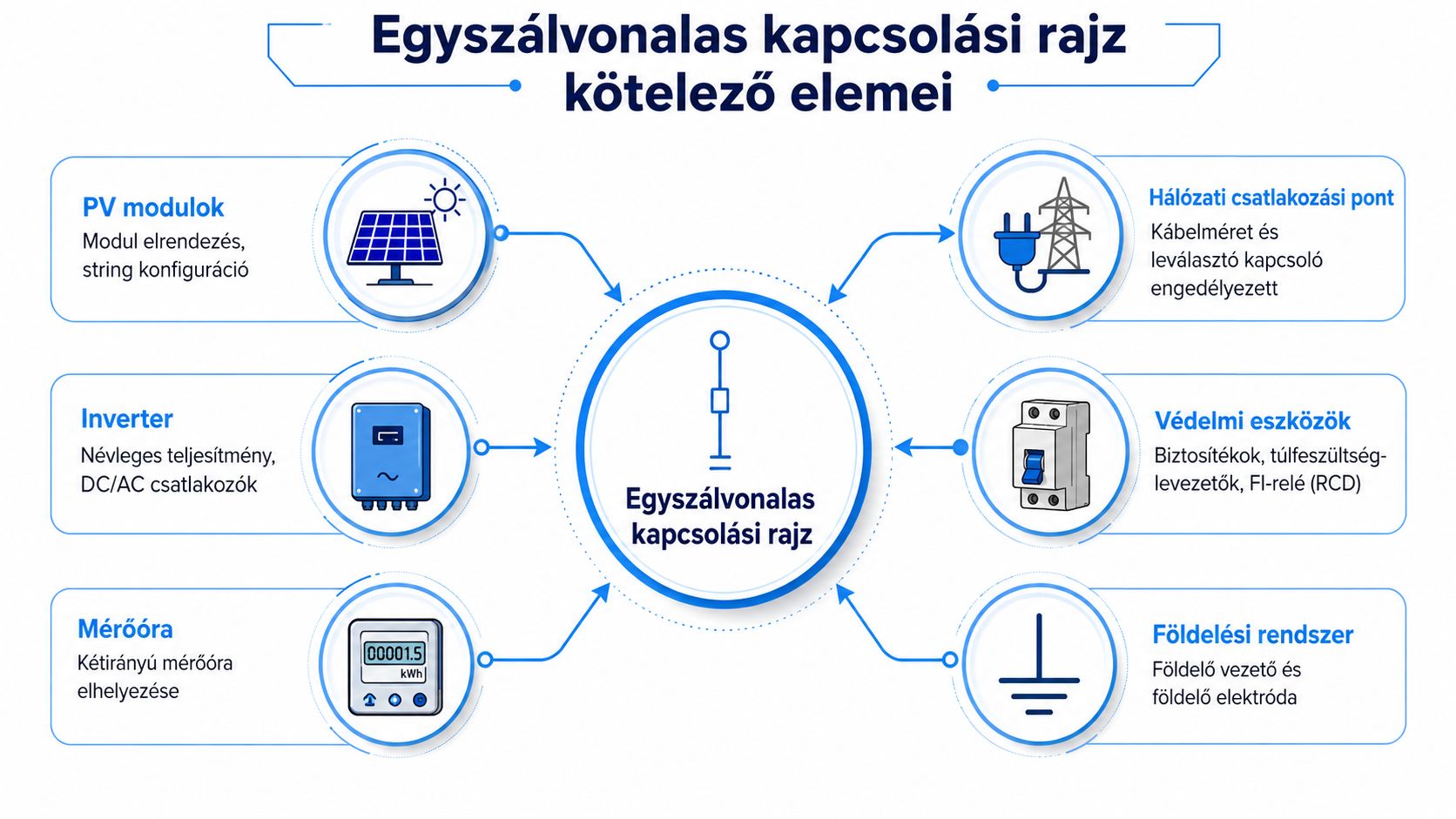

Az egyvonalas rajz kötelező elemei és jelölései

A HMKE dokumentációjában az egyvonalas rajz nem díszítő melléklet. A hazai HMKE dokumentációs gyakorlat összefoglalója szerint a rajzon szerepelnie kell többek között a napelem moduloknak, az inverternek, a túláram- és túlfeszültség-védelemnek, valamint a tűzeseti leválasztónak. A szolgáltató számára a rajz közvetlenül azt bizonyítja, hogy a tervezett rendszer kapcsolása és leválasztása áttekinthető.

Így építsd fel a rajzot

Én mindig balról jobbra, vagy felülről lefelé vezetem a teljesítményutat. A DC oldal a modulmezőnél kezdődjön, az AC oldal pedig az invertertől a fogyasztói elosztó és a hálózat felé haladjon.

• PV modulok és stringek: jelöld a modulmezőket, a stringek számát és azt, hogy melyik string melyik MPPT-re csatlakozik.

• DC védelmek: szerepeljen a stringbiztosító, ha a kialakítás indokolja, továbbá a DC túlfeszültség-levezető és a DC leválasztó.

• Inverter: írd ki a gyártót, a típust, a fázisszámot és a DC, illetve AC csatlakozási oldalt.

• AC védelem: rajzold be az inverterhez tartozó kismegszakítót, az ÁVK-t, ha a készülék és a rendszer kialakítása ezt megköveteli, valamint az AC oldali túlfeszültség-védelmet.

• Mérő és csatlakozási pont: legyen egyértelmű, hol található a mérőhely és melyik ponton kapcsolódik a termelőberendezés a fogyasztói hálózathoz.

• Földelés és EPH: a védővezető, az inverter földelése és az érintésvédelmi összekötések ne maradjanak általános földszimbólumként, ha a tényleges csatlakozás ennél pontosabban megadható.

A DC és AC oldal határát vizuálisan is különítsd el. Más kapcsoló, más vezeték, más mérési feladat és más hibakép tartozik hozzájuk. Ha a rajz egyetlen összefolyó vonalvezetést használ, a hibakereső sokkal könnyebben rossz oldalon keres hibát.

Amit a szolgáltató gyakran kifogásol

A leggyakoribb visszaküldési ok a hiányos jelölés. A „napelem, inverter, hálózat” felirat önmagában nem kapcsolási rajz. A védelmi eszközök típusát és helyét, a leválasztást, a csatlakozási pontot és a fázisok szerepét is meg kell mutatni.

A rajzot a dokumentáció beadása előtt vesd össze az inverter gyártói bekötési útmutatójával és a tényleges elosztótáblával. Ne rajzolj be olyan beépített védelmet, amely csak az inverter adatlapján szerepel, de a külső kapcsolásban nem jelenik meg. Ugyanez fordítva is igaz, a helyszínen felszerelt készüléknek a dokumentumban is azonosíthatónak kell lennie.

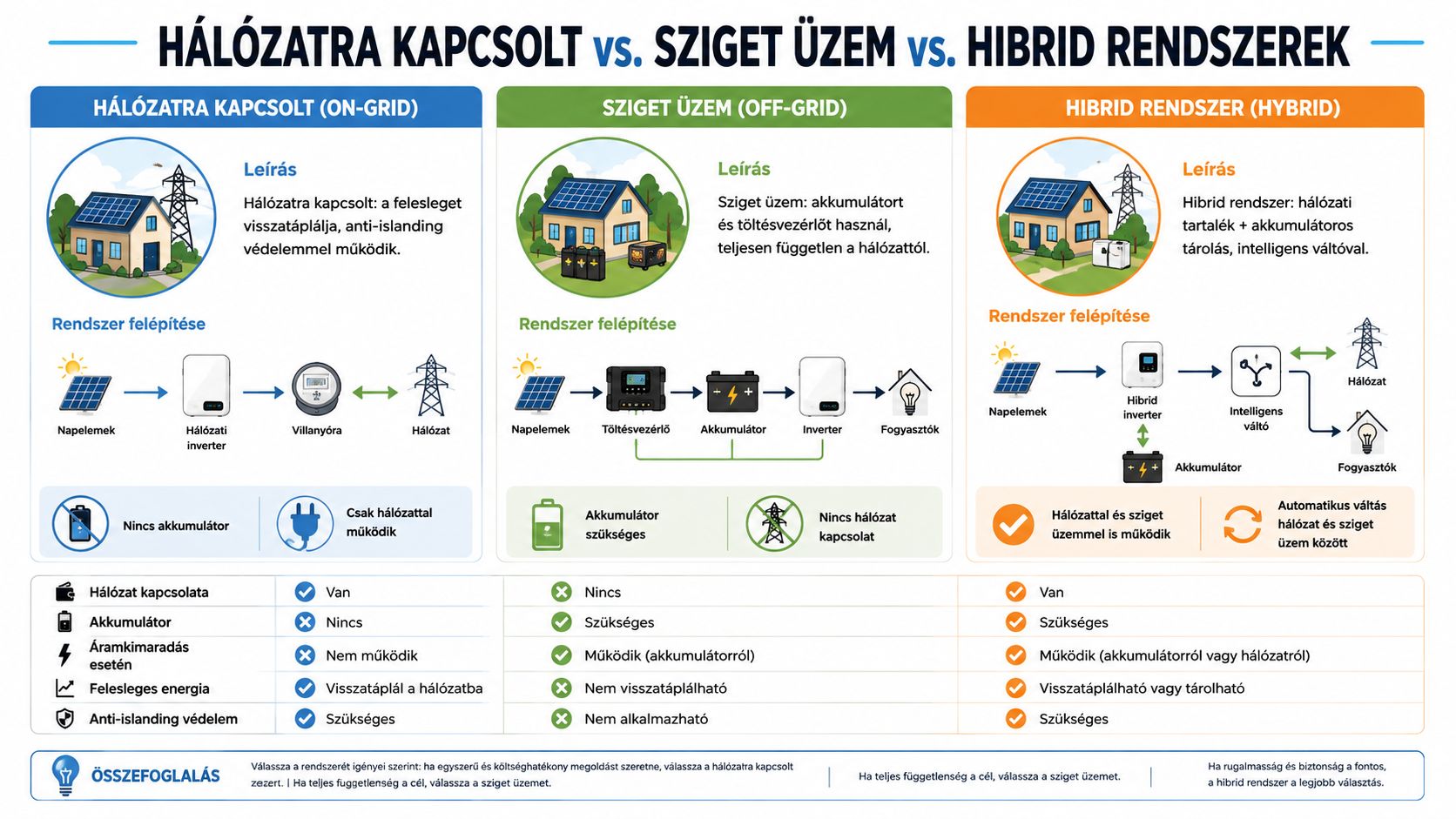

On-grid off-grid és hibrid rendszerek kapcsolási logikája

A három rendszer nem ugyanazt a rajzot igényli, még akkor sem, ha mindegyikben szerepel napelem és inverter. A különbséget az adja, hogy a rendszer honnan veszi az energiát, mit csinál többlettermeléskor, és mi történik hálózati kieséskor.

On-grid rendszer

Az on-grid kapcsolásban a modulok DC oldalon az inverterre csatlakoznak. Az inverter AC kimenete a fogyasztói elosztóba kerül, a mérő pedig a fogyasztás és a hálózati energiaáramlás elszámolási pontján marad. A rajznak ezért egyértelműen kell mutatnia a termelési ágat, a fogyasztói főelosztót és a közcélú hálózat felé vezető irányt.

A rendszer nem működik automatikusan szigetüzemben csak azért, mert napsütésben termel. Hálózati kieséskor a hálózatra kapcsolódó inverternek le kell választania a közcélú hálózatról, ezért az anti-islanding funkció és a hálózati védelem a rajzi logika része. Akkumulátor nincs a topológiában, így az esti fogyasztást és az áramszüneti ellátást a kapcsolás nem oldja meg.

On-grid rendszert akkor érdemes választani, ha a fő cél a helyben felhasznált vagy hálózatba továbbított napenergia, és nem szükséges külön mentett fogyasztói kör. A rajz egyszerűbb, de a hálózati csatlakozás és a szolgáltatói megfelelés szigorúan ellenőrzendő.

Off-grid rendszer

Szigetüzemnél a hálózat nem része a normál energiaútnak. A napelemmező a töltésvezérlőn vagy az erre alkalmas inverteren keresztül az akkumulátort tölti, az akkumulátor pedig az inverter DC oldalát táplálja. Az inverter AC kimenetéről már egy külön, szigetüzemi fogyasztói elosztó kap energiát.

Itt a rajzon nem szabad úgy ábrázolni az akkumulátort, mintha az egyszerű tartalékforrás lenne. Meg kell mutatni a DC oldali akkumulátorvédelmet, a megfelelő leválasztást, a polaritást és az inverter terhelési oldalát. Ha generátor is készül, annak átkapcsolása külön vezérlési és leválasztási feladat.

Off-grid rendszernél a terheléskezelés fontosabb, mint egy egyszerű hálózati kapcsolásnál. A nagy indulóáramú fogyasztók, a tartós terhelések és az akkumulátor maximális töltési, illetve kisütési árama együtt határozza meg a rajzot.

Hibrid rendszer

A hibrid inverter egy rendszerben kezeli a napelemet, az akkumulátort, a hálózatot és gyakran a mentett fogyasztói kört. A rajz akkor jó, ha azonnal látszik, melyik áramkör marad ellátott hálózati kieséskor, és melyik marad lekapcsolva.

A hálózati bemenet a hibrid inverterhez vagy a hozzá tartozó átkapcsolóhoz csatlakozik. Az akkumulátor külön védett ágon jelenik meg, a Backup vagy EPS kimenet pedig külön elosztóba vezethető. Nem helyes a teljes ház elosztóját automatikusan a mentett kimenetre rajzolni, mert a hibrid inverter teljesítménye és az akkumulátor terhelhetősége korlátozza, mi maradhat üzemben.

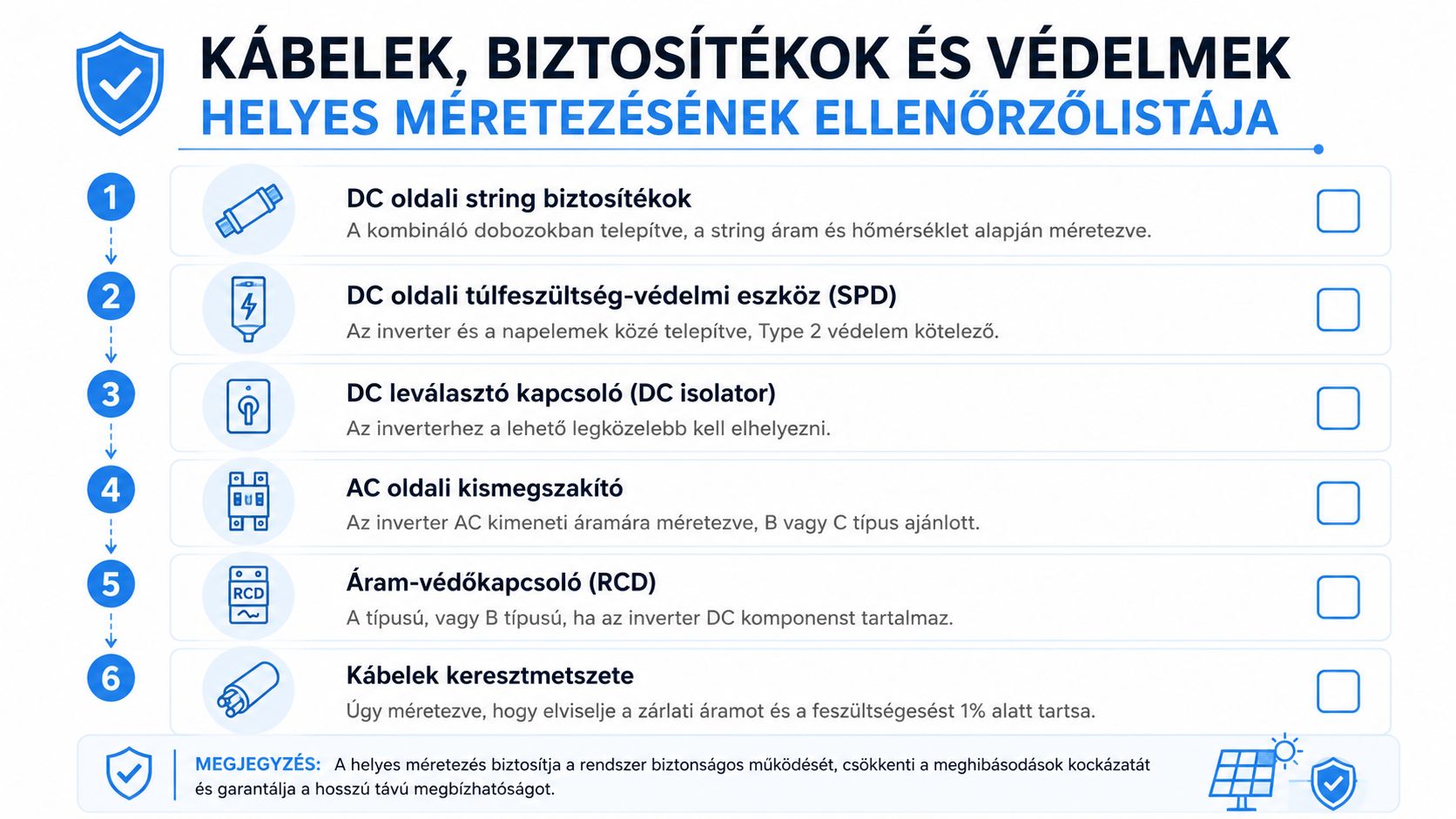

Kábelezés biztosítékok és védelmek helyes méretezése

A védelmeket nem a rajz kedvéért kell bejelölni. Mindegyiknek konkrét hibára kell reagálnia, és a kiválasztása az inverter, a string, a kábel, a fektetési mód, a környezeti hőmérséklet és a hálózati kialakítás együttese alapján történik.

DC oldal

A stringáram és a párhuzamos ágak száma alapján döntsd el, szükséges-e stringbiztosító. Ha több string kapcsolódik párhuzamosan, a visszatápláló áramok miatt a modulok és a vezetékek védelme külön figyelmet igényel. A biztosító névleges értékét nem lehet kizárólag a modul névtáblájáról leolvasni, a gyártói megengedett soros biztosítóértéket is ellenőrizni kell.

A DC túlfeszültség-levezetőt a vezetékutak és a villámvédelmi kialakítás figyelembevételével kell elhelyezni. A DC leválasztó legyen hozzáférhető, és a rajzon külön készülékként jelenjen meg akkor is, ha az inverter saját kapcsolóval rendelkezik. Tűzeseti leválasztásnál a helyi kialakítást és a vonatkozó szolgáltatói, illetve tűzvédelmi elvárásokat is egyeztetni kell.

A pozitív és negatív vezető jelölését ne hagyd a szerelő emlékezetére. A polaritást a string végén és az inverter bemenetén is ellenőrizni kell, mert egy felcserélt csatlakozás azonnali hibát vagy készülékkárosodást okozhat.

AC oldal és földelés

Az inverter AC kimeneti áramához illeszkedő kismegszakító szükséges, de a kiválasztásnál a vezeték terhelhetősége és a zárlati viszonyok is számítanak. Az ÁVK típusa az inverter technológiájától és a gyártói előírástól függ. Nem elég annyit írni a rajzra, hogy „FI-relé”, a tényleges típusnak és bekötési helynek azonosíthatónak kell lennie.

A feszültségesést a DC és AC oldalon egyaránt ellenőrizni kell. Hosszú tetővezetéknél a nagyobb keresztmetszet nem luxus, hanem a melegedés, a veszteség és az üzemi feszültségproblémák csökkentésének egyik eszköze. A vezeték kiválasztásánál a nyomvonal, a kötegelés, a hőhatás és a mechanikai védelem együtt számít.

A földelési vezetőt és az EPH-csatlakozást külön vezesd végig a rajzon. A fém tartószerkezet, az inverter, a védelmi készülékek és az épület érintésvédelmi rendszere nem maradhat egymástól függetlenül.

Magyar HMKE-határok

A HMKE általános műszaki leírása szerint a betáplálásra rendelkezésre álló teljesítmény felső határa felhasználónként a rendelkezésre álló látszólagos teljesítmény, de legfeljebb 50 kVA. Egyfázisú termelőegység általában 2,5 kVA-ig csatlakoztatható, 5 kVA felett pedig csak háromfázisú csatlakozás megengedett. A csatlakozásnak fixnek kell lennie, bontható csatlakozás nem engedélyezett.

Ezért már a rajz első változatán ellenőrizd az inverter fázisszámát, a csatlakozási pontot és a rögzített bekötés módját. Ha ez később derül ki, a teljes AC oldali kialakítás újrarajzolása és újratervezése is szükségessé válhat.

Két kidolgozott példa rajzzal és számokkal

A kapcsolási rajz akkor használható kivitelezéshez és szolgáltatói engedélyezéshez, ha az elvi felépítés mellett a konkrét méretezési döntéseket is követhetően mutatja. Az alábbi két példa ezt a logikát szemlélteti. A kábel- és védelmi értékeket minden munkán a modul, az inverter, a nyomvonal, a fektetés és a gyártói előírás alapján kell véglegesíteni.

On-grid 5 kW-os háromfázisú rendszer

Egy családi háznál két, eltérő tájolású string készül, külön MPPT bemenetekkel:

PV string A → DC leválasztás és védelem → MPPT A

PV string B → DC leválasztás és védelem → MPPT B

Inverter AC kimenet → háromfázisú kismegszakító és szükséges ÁVK → főelosztó → mérőhely → hálózat

Az 5 kW-os inverter háromfázisú, ezért a rajzon a fáziskiosztást, a főelosztó csatlakozását és a mérőhely felé vezető áramkört egyértelműen jelölni kell. Mindkét string üzemi feszültsége az inverter megengedett tartományában maradjon. A vezeték keresztmetszetét a nyomvonal, a fektetési mód és a feszültségesés számítása alapján válaszd ki, ne csak az inverter névleges teljesítményéből indulj ki.

Off-grid hibrid rendszer 48 V-os akkumulátorral

A hétvégi háznál a napelemmező töltésvezérlőn keresztül tölti a 48 V-os akkupakkot. Az akkumulátor külön DC biztosítóval és leválasztóval csatlakozik a hibrid inverterhez, az AC kimenet pedig kizárólag a kijelölt fogyasztói köröket látja el.

PV string → töltésvezérlő → DC védelem → 48 V akkumulátor

Akkumulátor → DC biztosító és leválasztó → hibrid inverter

Hibrid inverter EPS kimenet → mentett fogyasztói elosztó

Az akkumulátoroldali áram meghatározza a DC kábel és a védelem méretezését. Vedd figyelembe az inverter maximális akkumulátoráramát, a kábelhosszt, a feszültségesést és a zárlati terhelést is.

A Takacs Gabor Antal E.V. napelem rendszerek kategóriája kábeleket, csatlakozókat, invertereket, mérőműszereket és egyéb rendszerelemeket is felsorol. A rajz alapján összeállított anyaglista így tételenként ellenőrizhető.

Ellenőrzés beüzemelés és gyakori hibák elkerülése

A beüzemelés előtt a rajzot tedd a kivitelezés mellé, és pontról pontra hasonlítsd össze a valós rendszerrel. Ne csak azt nézd meg, hogy minden készülék a helyén van-e, hanem azt is, hogy a vezetékek ténylegesen azon az útvonalon haladnak-e, amelyet a dokumentáció mutat.

• Polaritás: mérd meg a stringeket, és ellenőrizd a pozitív, illetve negatív vezetőt az inverter bemenetén.

• Stringkiosztás: egyeztesd a tetőn lévő stringeket az MPPT-jelölésekkel.

• Leválasztás: próbáld ki a DC, AC és tűzeseti leválasztási pontokat.

• Védelem: ellenőrizd a kismegszakító, ÁVK, túlfeszültség-levezető és biztosítók típusát, helyét és jelölését.

• Földelés: vizsgáld meg a védővezető, a tartószerkezet és az EPH folytonosságát.

• Dokumentáció: javítsd a rajzot, ha a helyszíni kivitelezés bármiben eltér a tervtől.

A fordított polaritás, az összekevert MPPT ág, a hiányzó felirat, az alulméretezett kábel és a rossz fáziskiosztás nem adminisztrációs apróság. Mindegyik hibát még a feszültség alá helyezés előtt kell megtalálni, megfelelő mérőműszerekkel és a gyártói előírások szerint.

A jó napelem rendszer kapcsolási rajz nemcsak az engedélyhez készül. A későbbi hibakereső ebből tudja, melyik stringet kell mérni, a karbantartó ebből látja a leválasztási pontokat, a tulajdonos pedig ebből érti meg, melyik áramkör marad működőképes egy hibrid rendszer kiesésekor. Ha a rendszer hálózatra csatlakozik, a végleges dokumentációt és a kivitelezést olyan szakemberrel készíttesd, aki a szolgáltatói elvárásokat és a tényleges villamos kialakítást együtt kezeli.
