Mennyezeti LED lámpa szerelési útmutató lépésről lépésre

A fürdőszobában kialszik a mennyezeti LED panel, a létra már a helyén áll, az új lámpatest pedig ott vár a mosógép tetején. Ilyenkor sokan csak lekapcsolják a fali kapcsolót, leveszik a régi burát, és már fúrják is az új furatokat. A valódi munka azonban korábban kezdődik.

Egy mennyezeti LED lámpa cseréjénél három kérdés dönti el, hogy gyors, tiszta szerelés lesz-e belőle, vagy hibakereséssel és javítással folytatódik a nap: hogyan áramtalanítasz, mibe rögzítesz, és melyik vezeték hová kerül. A világítás a háztartási fogyasztásban sem mellékes tényező. A KSH adatsorára hivatkozó magyar piaci összefoglaló szerint a „Világítás és elektromos készülékek” kategória részesedése az elmúlt években 23,4 és 26,4 százalék között mozgott, a legutóbbi közölt érték pedig 23,4 százalék volt, ezért a korszerűsítés és a szabályos szerelés energiahatékonysági szempontból is releváns (KSH-adatokra épülő mennyezeti lámpa-szerelési összefoglaló).

A következő útmutató nem a lámpatest dobozán található általános rajzot ismétli. A hangsúly azon van, mi változik panel-, gipszkarton- és betonmennyezetnél, illetve mikor kezelhető egy klasszikus LED lámpa másként, mint egy paneles vagy okos modell.

Mielőtt a csavarhúzót előveszed, már ezt tudnod kell

A fürdőszobai LED panel cseréjénél először ne a régi lámpát nézd, hanem a mennyezetet és a kiállást. A panel lehet álmennyezeti keretben, közvetlenül betonra csavarozva, vagy gipszkartonba rögzítve. Ugyanaz a lámpatest egyik felületen stabilan áll, másikon viszont idővel meglazulhat, megrepesztheti a lapot, vagy nem takarja el a régi furatokat.

Három döntési pont

Az áramtalanítás az első. A fali kapcsoló lekapcsolása önmagában nem elegendő. A lámpakört a kismegszakítónál kell feszültségmentesíteni, régebbi táblánál pedig az adott biztosíték eltávolítása jöhet szóba. Ezután műszerrel ellenőrizd a lámpa kiállásánál, hogy valóban nincs feszültség. A magyar nyelvű útmutatók ugyanezt a sorrendet követik, és a végső próbát csak a mechanikus rögzítés ellenőrzése után javasolják (Tchibo magyar nyelvű szerelési útmutató).

A rögzítés technológiája a mennyezettől függ. Betonhoz dübel és csavar kell, gipszkartonhoz üregesfal-rögzítő vagy külön tartószerkezet, paneles álmennyezetnél pedig sokszor a T-profilhoz való beakasztás a helyes megoldás. A vakon választott univerzális tipli nem helyettesíti a teherbírás ellenőrzését.

A bekötésnél az L, N és PE azonosítása a kritikus pont. A barna vagy fekete vezeték jellemzően a fázis, a kék a nulla, a zöld-sárga pedig a védővezető. Régi hálózatnál azonban a szín önmagában nem bizonyíték. A bekötést az adott lámpatest jelölései és műszeres ellenőrzés alapján végezd, az elektromos berendezések létesítésénél alkalmazott MSZ HD 60364 követelményeit szem előtt tartva.

Műhelyszabály: a felkészülés a mennyezet, a kiállás és a lámpa hátoldalának összevetésével kezdődik, nem a fúró bekapcsolásával.

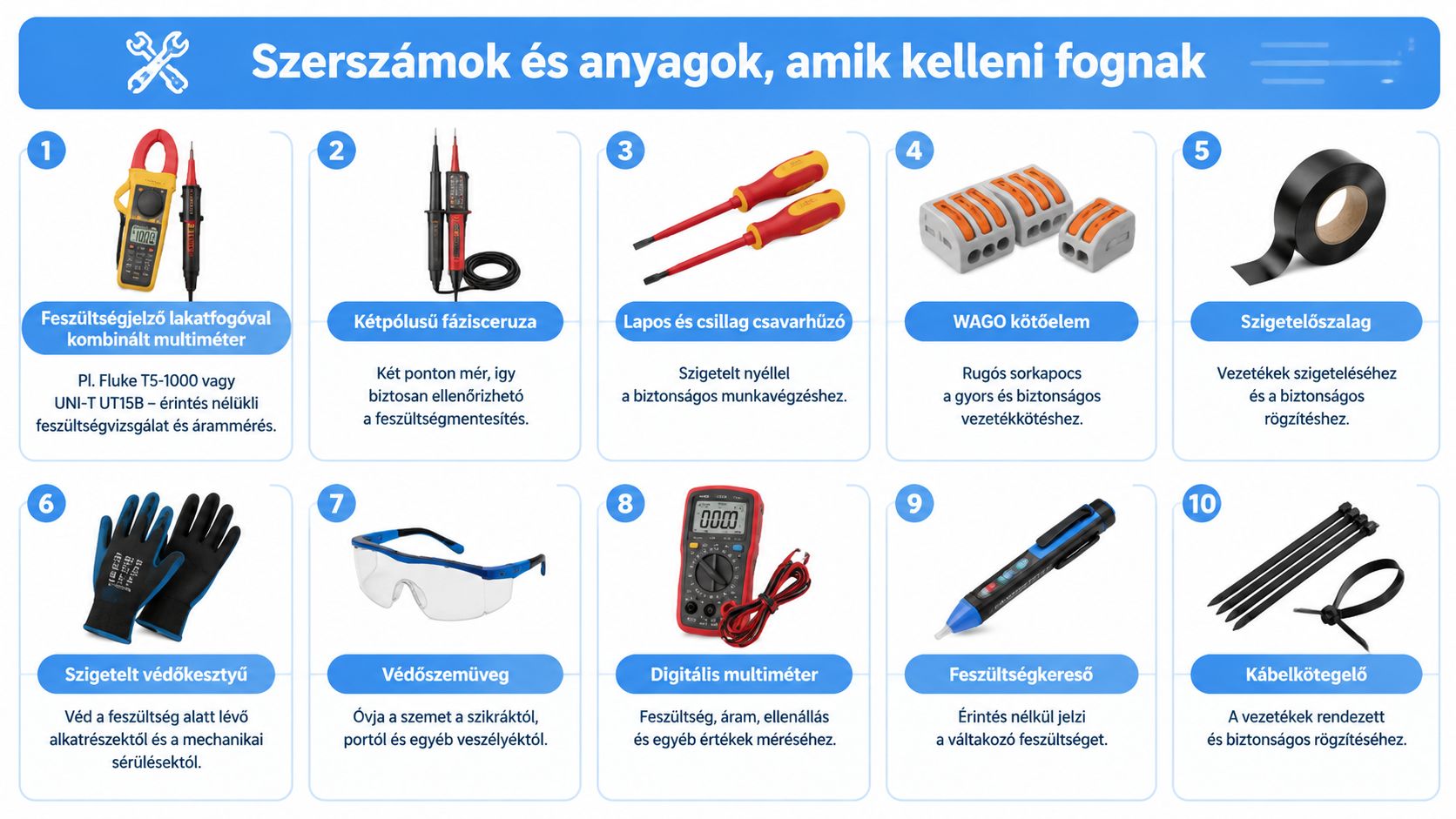

Szerszámok és anyagok, amik kelleni fognak

A jó szerszám nem teszi feleslegessé a szakértelmet, de a rossz szerszám gyakran elrejti a hibát. Mennyezeti munkánál különösen fontos, hogy a mérőeszköz működését még a feszültség alatt lévő, ismert ponton ellenőrizd, mielőtt a lámpakiálláshoz nyúlsz.

Mérő- és kéziszerszámok

• Feszültségvizsgáló: egy Fluke T5-1000 vagy UNI-T UT15B jellegű eszköz használható a feszültségvizsgálati munkamenetben, a műszer kezelési útmutatója szerint.
• Kétpólusú feszültségvizsgáló: a fázis és a nulla közötti ellenőrzéshez megbízhatóbb, mint az egyszerű érintés nélküli jelző.
• Csavarhúzók: lapos és PH2 csavarhúzó szigetelt nyéllel. A PH2 sok lámpatest rögzítőcsavarjánál praktikus.
• Kábelcsupaszító fogó: Jokari vagy Knipex típusú fogóval pontosan eltávolítható a szigetelés, a rézvezető sérülése nélkül.
• Fogó és oldalcsípő: a vezetékek igazításához, nem a kötés helyettesítésére.
• Ütvefúró: betonhoz SDS-plus befogású gép és a falazathoz illő fúrószár szükséges.

Kötő- és rögzítőanyagok

A kötéshez WAGO 221 sorozatú rugós kötőelem vagy megfelelő sorkapocs használható. A csavaros kötés akkor működik jól, ha a vezeték keresztmetszete, a csupaszítás és a meghúzás is megfelelő, de mennyezeti lámpáknál a rugós kötőelem sokszor gyorsabban ellenőrizhető. Készíts elő zsugorcsövet, érvéghüvelyeket, jelölőszalagot és szükség esetén rövid réz MT vezetéket.

Betonmennyezethez a lámpa furatképéhez illő fischer DuoPower 6 vagy 8 mm-es tipli jöhet szóba. Gipszkartonhoz mollycsavar vagy rugós fém dübel kellhet, de ha a lámpatest tömege vagy a lap állapota kérdéses, külön tartóprofilhoz kell rögzíteni.

Védőszemüveg, porvédő maszk és megfelelően minősített, 1000 V-os szigetelt kesztyű legyen kéznél. A kesztyű nem engedély a feszültség alatti munkára, csak kiegészítő védelem.

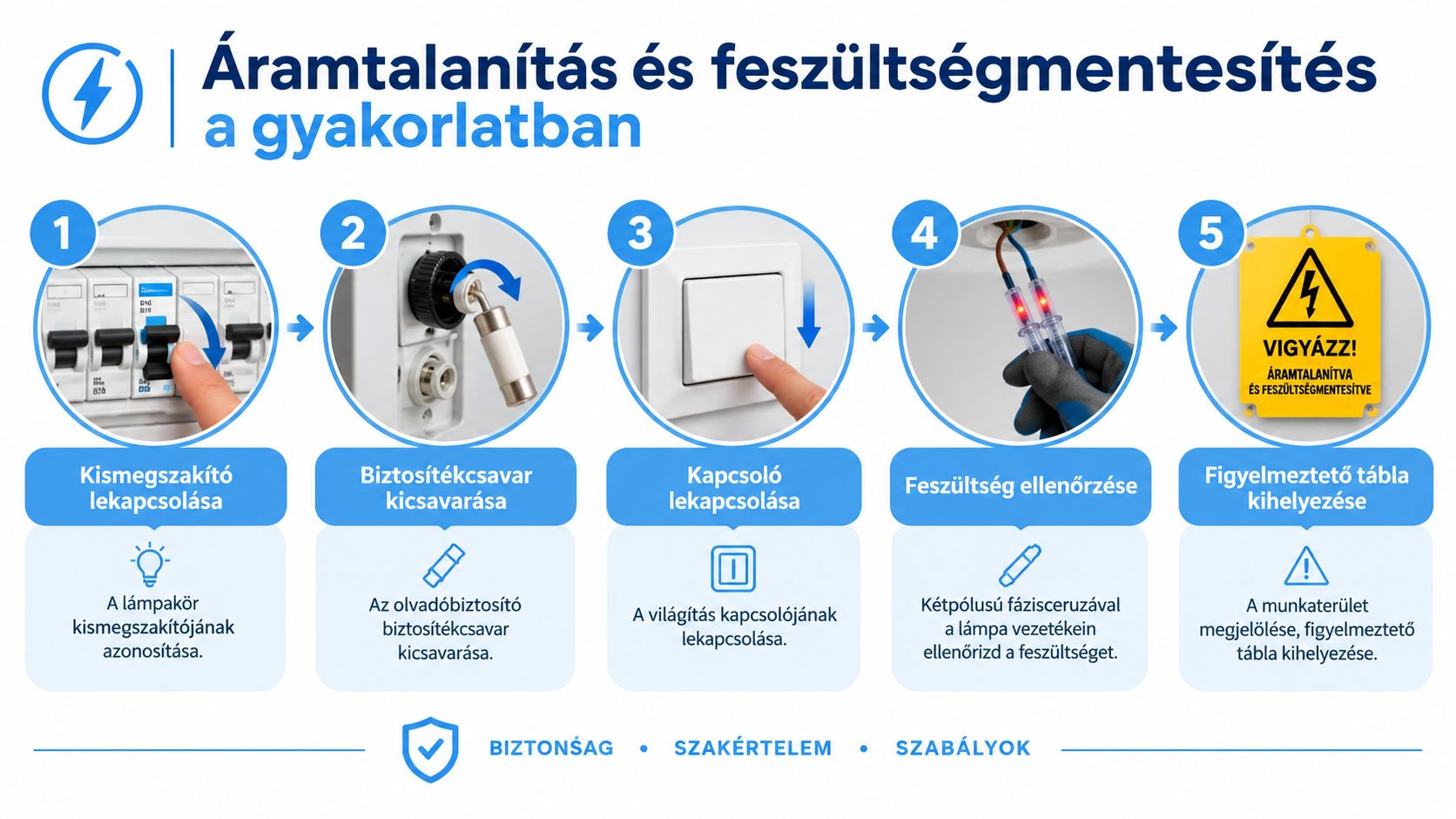

Áramtalanítás és feszültségmentesítés a gyakorlatban

A lámpakört a kismegszakító feliratából vagy a biztosítéktábla dokumentációjából azonosítsd. Ne kapcsolgasd találomra a megszakítókat, miközben valaki a létrán áll és a lámpatestet fogja. Ha nincs olvasható jelölés, nincs megbízható térkép, vagy a lakás régi biztosítéktáblával működik, a kör azonosítását bízd villanyszerelőre.

A helyes sorrend

1. Azonosítsd a lámpakört a táblán lévő felirat vagy dokumentáció alapján.
2. Kapcsold le a kismegszakítót, régi rendszer esetén távolítsd el az adott biztosítékot.
3. Kapcsold le a fali kapcsolót is, így a lámpa véletlen működtetése kevésbé valószínű.
4. Ellenőrizd a műszert egy ismert feszültség alatt lévő ponton, majd vizsgáld meg a lámpakiállást.
5. Mérj két pólus között, az L és N vezetőnél, valamint szükség szerint a PE felé is.

A fázisceruza vagy érintés nélküli jelző önmagában nem ad elegendő bizonyosságot. LED-meghajtók, indukált feszültségek és közös vezetési nyomvonalak miatt olyan jelzést is kaphatsz, amely nem értelmezhető egyszerűen. A kétpólusú vizsgálatnál mindkét mérőcsúccsal ellenőrizd a lámpa kivezetéseit, és csak akkor folytasd a munkát, ha a feszültségmentesség egyértelmű.

Jelöld, amit szétszedsz

A régi bekötést fényképezd le, majd a vezetékeket jelölőszalaggal azonosítsd. A színek fontos támpontok, de régi vagy átalakított hálózatnál ne ezekre építs kizárólagosan. Keresd meg a nulla, a fázis és a védővezető helyét a kötődobozban, és ellenőrizd, hogy a PE ténylegesen rendelkezésre áll-e.

Ha a mennyezetből csak két bizonytalan állapotú vezeték jön ki, a szigetelés töredezett, vagy a kötődobozban több kör találkozik, állj meg. A lámpa felszerelése ilyenkor már nem egyszerű csere, hanem hálózati hibafeltárás.

Rögzítés és bekötés lépésről lépésre

A lámpatestet először szárazon illeszd a helyére. Vedd le a búrát vagy a keretet, tartsd a hátlapot a mennyezethez, és jelöld meg a furatokat úgy, hogy a meglévő vezetékeket ne fúrd meg. A furat helyét mindig a mennyezet anyaga és a lámpa rögzítési pontja határozza meg, nem az, hogy melyik tipli van éppen a szerszámosládában.

A felülethez válassz rögzítést

Betonmennyezetnél a furat elkészítése után tisztítsd ki a port, majd a lámpa tömegéhez és furatképéhez illő dübelt és csavart használj. Egy kisebb, könnyű lámpatestnél gyakori kiindulás a 6 mm-es tipli és a 4 × 40 mm-es csavar, de ezt nem szabad automatikus szabályként kezelni. A gyártói rögzítési előírás és a mennyezet tényleges állapota elsőbbséget élvez.

Gipszkarton esetén ne számíts arra, hogy egy általános műanyag tipli önmagában tartós lesz. Üreges mennyezethez mollycsavar vagy rugós fém dübel használható, de nehezebb lámpánál a tartószerkezetet kell megtalálni, vagy külön függesztési pontot kell kialakítani. A lap szélét, repedését és a rejtett vezetékek lehetséges nyomvonalát is ellenőrizd.

Paneles álmennyezetnél gyakran nem a panelbe történő csavarozás a jó megoldás. A lámpatestet a T-profilhoz kell rögzíteni vagy beakasztani, a panelt pedig a gyártó rendszeréhez illesztve kell visszahelyezni. Ha a keret deformált, hiányzik a megfelelő tartóelem, vagy a lámpa súlya nem adható át biztonságosan a vázra, szakember szükséges.

A bekötés tisztán és ellenőrizhetően készüljön

A vezetékeket a kötőelem gyártói előírása szerint csupaszítsd. Magyar nyelvű LED-útmutatókban gyakori benchmark a körülbelül 5–7 mm szigetelés-eltávolítás, míg egyes lámpatestek és kötőelemek ettől eltérő hosszt írhatnak elő, ezért mindig a konkrét eszköz jelölése az irányadó (LED mennyezeti lámpa bekötési útmutató).

A vezetékeket az L, N és PE jelölések szerint csatlakoztasd:

• L: barna vagy fekete fázisvezető.
• N: kék nullavezető.
• PE: zöld-sárga védővezető, ha a lámpatesthez csatlakoztatni kell.

A WAGO 221 vagy megfelelő sorkapocs akkor biztonságos, ha a rézvezető teljesen a kötőelemben ül, a szigetelés nem kerül a leszorítás alá, és a vezeték nem mozdul ki enyhe húzópróbánál. Sérült vagy oxidált rézvéget vágj vissza, majd új, tiszta szakaszt készíts. A zöld-sárga vezetéket nem szabad csak azért lelógva hagyni, mert a lámpa működőképes nélküle.

A végső próba előtt ellenőrizd a konzol meghúzását, a vezetékek elhelyezését és a burkolat illeszkedését. A lámpatestet csak stabil mechanikus rögzítés után helyezd feszültség alá.

Mennyezettípusok és lámpaverziók szerelhetősége

A klasszikus mennyezeti LED lámpa, a panel és az okos, állítható fehér fényt adó modell nem ugyanazt a szerelési feladatot jelenti. A lámpa hátoldalán lévő driver, vezérlőmodul vagy csatlakozó elhelyezése meghatározhatja, mennyi hely kell a mennyezetnél, és hozzáférsz-e később a kötéshez.

A paneles álmennyezetnél a lámpa mérete és a tartóváz kiosztása együtt számít. Ha a keret nem illeszkedik, ne próbáld a panelt kivágással vagy önmetsző csavarokkal rögtönözve megtartani. A mennyezet mögötti vezetékek és egyéb gépészeti elemek miatt a fúrás előtt rejtett vezetékellenőrzésre is szükség lehet, erről a magyar útmutatók gyakran kevés konkrétumot adnak (mennyezettípusok és rögzítési helyzetek gyakorlati áttekintése).

Fürdőszobában a nedvesség és a lámpatest védettsége külön döntési szempont. Ha a gyártó IP-védettséget, külön tápegységet vagy speciális drivert ír elő, az már nem megfelelő terep a találomra végzett bekötéshez. Ugyanez igaz akkor, ha a driver nem fér el a mennyezeti dobozban, vagy a vezérlőmodul elhelyezése miatt hozzáférhető kötési pontot kell kialakítani.

Tipikus hibák és hibafelismerés a szerelés után

A lámpa attól még nincs jól felszerelve, hogy felkapcsol és világít. A rossz kötés sokszor csak később mutatkozik meg, amikor a lámpa villogni kezd, a driver zúg, vagy a keret meglazul a mennyezeten.

Amit a kötésnél gyakran elrontanak

A túl rövidre csupaszított vezeték nem fog megfelelően a kötőelemben. A túl hosszú csupaszítás viszont szabadon hagyhat rézrészt a sorkapocs mellett. Ha a rézvezető sérült, megtört vagy oxidált, a kötést új, tiszta végen kell elkészíteni.

A laza WAGO-kötést sokszor az okozza, hogy a vezeték nincs ütközésig betolva. Karos kötőelemnél a kart teljesen zárd le, majd ellenőrizd, hogy a vezeték enyhe húzásra sem mozdul. Csavaros sorkapocsnál a meghúzás legyen határozott, de ne tépd túl a menetet vagy a vezetőt.

Az L és N felcserélése nem olyan hiba, amit azért elfogadunk, mert a lámpa világít. A lámpatest jelöléseit követni kell, és a kapcsolt fázist a megfelelő L pontra kell kötni. A védőföldelés kihagyása vagy a zöld-sárga vezető szabadon hagyása különösen veszélyes lehet fémházas lámpánál.

Tünetből keresd az okot

Ha a védőföldön rendellenes feszültséget mérsz, ha a lámpa bizonytalan kötés után sem indul, vagy ha több kör vezetői kerültek egy dobozba, ne próbáld találomra átkötni. Áramtalaníts, zárd le a hozzáférést, és hívj villanyszerelőt. A fázisceruza önmagában hibakeresésre nem elég, a multimétert pedig csak akkor használd, ha pontosan tudod, mit mérsz és hogyan értelmezed az eredményt.

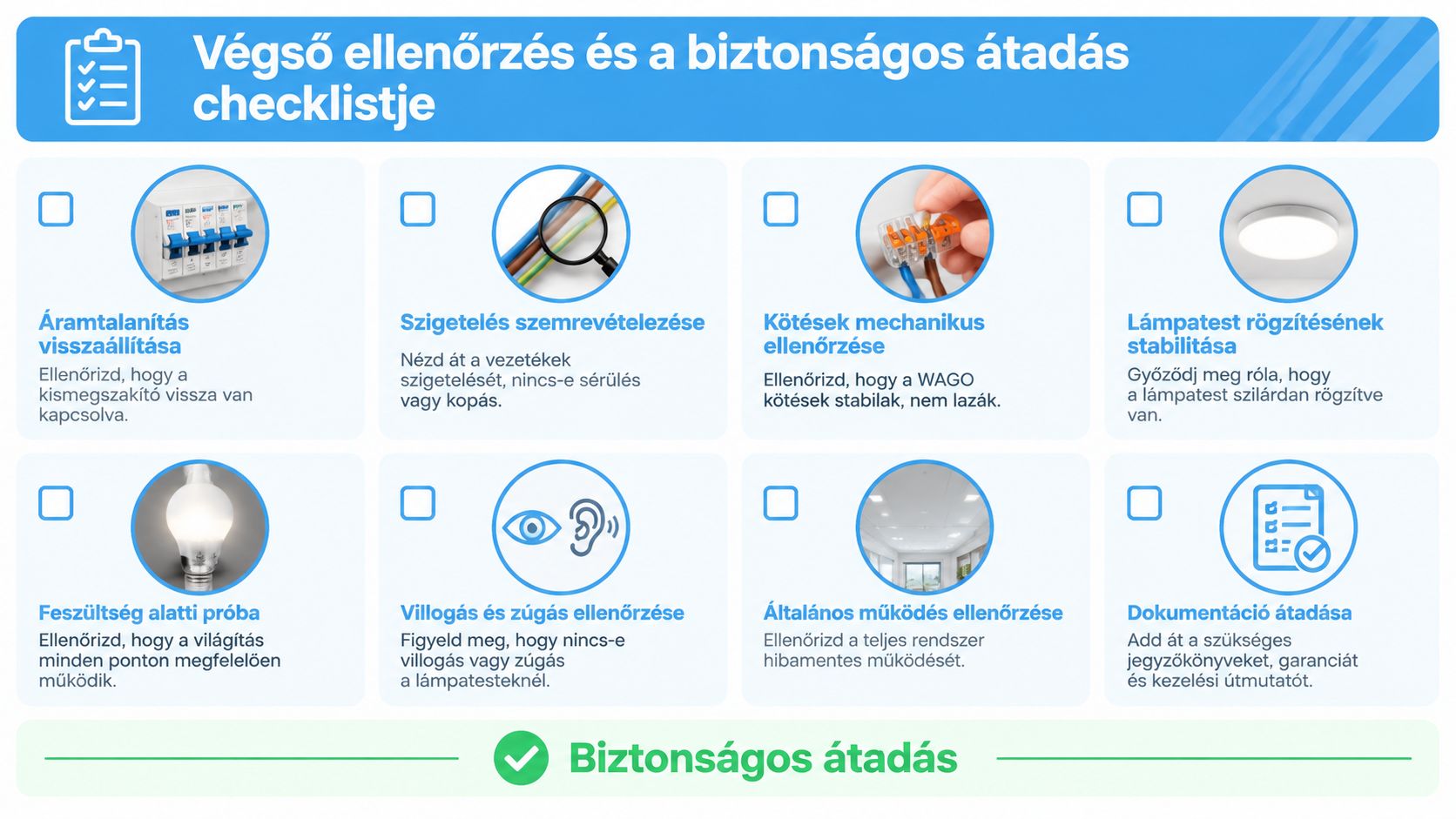

Végső ellenőrzés és a biztonságos átadás checklistje

A mennyezeti LED lámpa szerelése akkor ér véget, amikor a kötés, a rögzítés és a működés is ellenőrzött. A próbaüzem nem arra való, hogy kiderüljön, hová került a fázis, hanem arra, hogy a már szabályosan elkészített szerelés stabilan működik-e.

Átadás előtti ellenőrzőlista

• Áramtalanítás: a munka közben a megfelelő kismegszakító le volt kapcsolva, a feszültségmentességet műszerrel ellenőrizted.
• Vezetékállapot: nincs sérült szigetelés, kilógó réz vagy becsípett vezeték.
• Kötések: minden vezető ütközésig a WAGO-ban vagy megfelelően meghúzva a sorkapocsban.
• Jelölések: az L, N és PE vezetők azonosítása összhangban van a lámpatest jelöléseivel.
• Védővezető: a PE csatlakozása és folytonossága ellenőrzött, amennyiben a lámpatest ezt megköveteli.
• Rögzítőpontok: a konzol, dübel, csavar, mollycsavar vagy panelkeret nem mozog.
• Burkolat: a búra és a keret hézagmentesen, feszülés nélkül illeszkedik.
• Vezetékvezetés: a kábel nem szorul a lámpatest és a mennyezet közé.
• Próbaüzem: a visszakapcsolás után ellenőrizd a felkapcsolást, a villogást, a zúgást és a szokatlan melegedést.
• Dokumentáció: tedd el a garanciát, a bekötési rajzot és az okos lámpa vezérlési beállításait.

A lámpát a próbaüzem alatt figyeld, ne csak a kapcsolás pillanatában. Ellenőrizd, hogy a fény egyenletes marad-e, nem jelentkezik-e villogás vagy zümmögés, és a lámpatest nem mozdul-e meg. Ha a gyártó külön használati vagy vezérlési eljárást ír elő, azt add át a használónak a dokumentációval együtt.

Magyar piaci árösszehasonlítások szerint egy egyszerű, egy darabos mennyezeti LED lámpa bekötésének munkadíja Budapesten és országosan jellemzően 4 000 és 10 000 Ft között alakul, az általános mennyezeti lámpafelszerelés átlagára pedig 5 000 és 10 000 Ft körüli. Nehezebb, 6 kg feletti vagy speciális rögzítésű lámpatestnél a munkadíj akár 30 000 Ft-ig emelkedhet, nehezen elérhető vagy mennyezetfűtéses felületen pedig gyakori a 11 500 és 16 500 Ft közötti sáv (magyarországi lámpaszerelési árak összehasonlítása). Az árkülönbség rendszerint a hozzáférésből, a rögzítésből, a vezeték állapotából és a hibakeresés szükségességéből adódik.

A mérőműszeres végellenőrzés nem formalitás. Ez választja el a csak világító lámpát a biztonságosan átadott villamos szereléstől.

A Takacs Gabor Antal E.V. világítástechnikai termékeket, LED-megoldásokat, UNI-T mérőműszereket, kábeleket, csatlakozókat és szerelési kiegészítőket kínál szakembereknek és igényes barkácsolóknak. Ha a mennyezeti LED lámpa szereléséhez még hiányzik a megfelelő mérőeszköz vagy kötőanyag, látogass el a Takacs Gabor Antal E.V. oldalára, és a munkához illő eszközökkel kezdd a beszerzést.
