Induktív érzékelő bekötése lépésről lépésre

Hogyan működik az induktív érzékelő és miért fontos a helyes bekötés

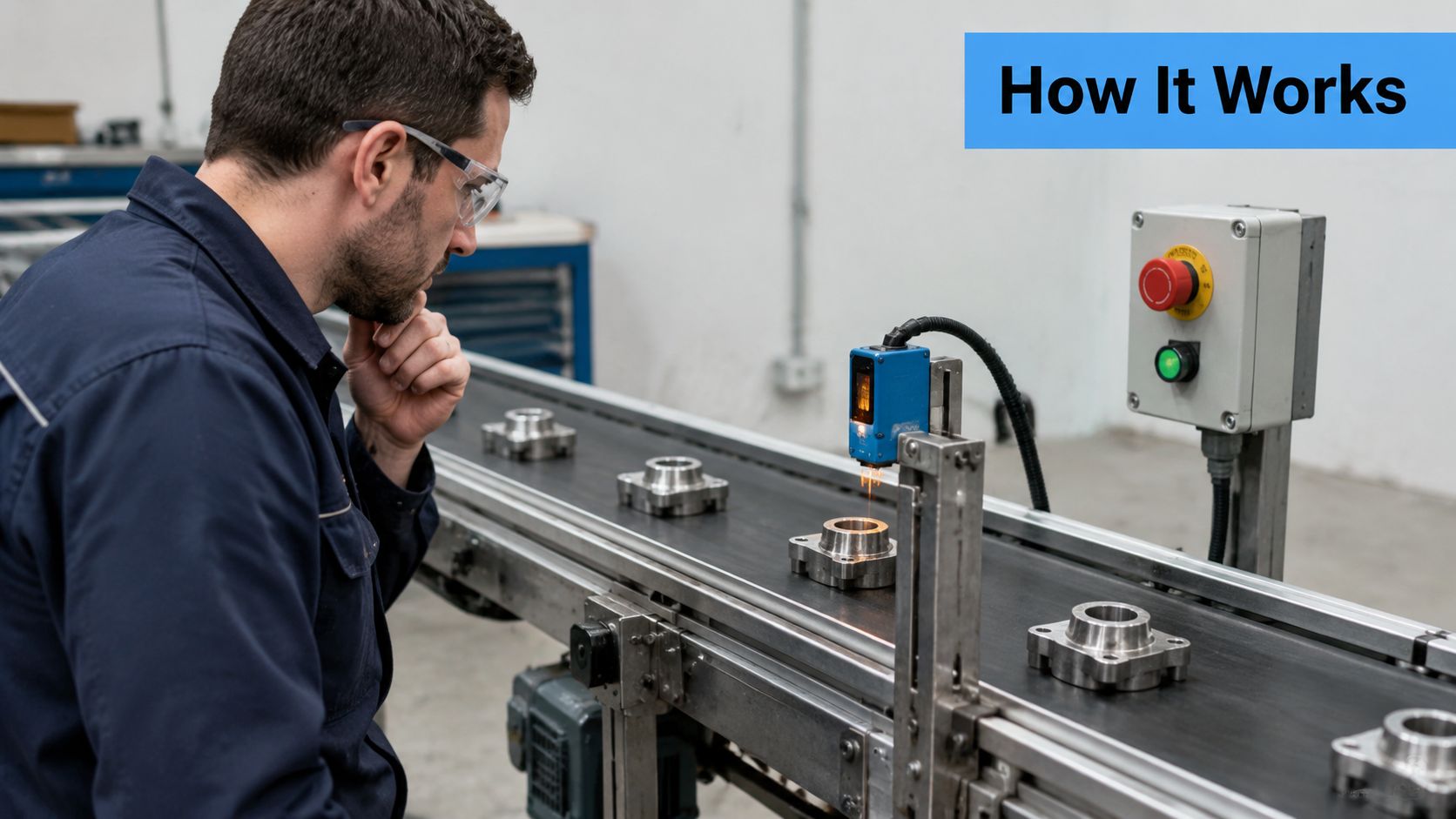

Az induktív érzékelő az aktív felületén elektromágneses mezőt hoz létre. A belső oszcillátor és tekercs együtt dolgozik, a közel kerülő fémtárgyban örvényáramok keletkeznek, ezek pedig terhelik az oszcillátort. Amikor az érzékelt fém megfelelő távolságba kerül, a mező amplitúdója megváltozik, a demodulátor pedig kapcsolójelet állít elő.

A műhelyben gyakran a vezetéket hibáztatják, miközben a fém célpont túl messze van, ferdén érkezik, vagy az érzékelő fémes környezetben rosszul lett beépítve. Magyarországi termékadatok szerint a gyakori, M12-es, háromvezetékes kivitelek névleges kapcsolási távolsága 2–5 mm tartományban lehet, egyes típusoknál 2 mm, 4 mm vagy 5 mm értékkel. Ezeket az adatokat a hazai M12-es induktív érzékelő termékleírása is szemlélteti.

A távolság és a mechanikai beépítés

Süllyesztett beépítésnél nem mindegy, mi veszi körül az aktív felületet. Nemfémes közegben az érzékelő síkba építhető, fémes környezetben viszont az aktív résznek ki kell állnia. Több érzékelő egymás mellé helyezésekor a gyártó által megadott szabad zónát kell megtartani, különben az érzékelők kölcsönösen zavarhatják egymást.

A kapcsolási pont sem azonos a visszakapcsolási ponttal. A hiszterézis azért kell, hogy a célpont apró rezgése ne kapcsolgassa folyamatosan a kimenetet. A tényleges működési tartományt, a célanyag hatását és a szerelési távolságot mindig az adott érzékelő adatlapja alapján kell ellenőrizni.

Gyakorlati szabály: Ha a szenzor csak akkor működik, amikor kézzel pontosan a homlokfelület elé tartják a fémdarabot, a mechanikai beállítás még nincs rendben. A stabil érzékeléshez a célpontnak ismételhető pályán és az adatlap szerinti zónában kell mozognia.

A bekötés csak ezután következik. Fordított DC-polaritás, rosszul megválasztott bemeneti referencia vagy hiányzó GND esetén a jel bizonytalanná válhat, a készülék pedig akár károsodhat is. A PLC-kompatibilitás egyik hazai dokumentációkban is hivatkozott kerete a DIN EN 61131-2, az induktív közelítésérzékelők követelményeit pedig az IEC/EN 60947-5-2 szabványrendszerhez kötik, ahogy a hazai induktív érzékelő-bekötési útmutató és a hurokérzékelő műszaki dokumentációja is bemutatja.

A 2 és 3 vezetékes NPN PNP DC és AC típusok közötti különbségek

A szerelő számára a legfontosabb kérdés nem az, hogy melyik érzékelő néz ki hasonlóan, hanem az, hogy milyen jelet ad a kimenet, és mit vár a vezérlő. A háromvezetékes DC érzékelőnél általában a barna vezeték a pozitív táp, a kék a 0 V, a fekete pedig a kapcsolt jel. Ettől azonban még nem derül ki, hogy NPN vagy PNP kivitelről van-e szó.

Az NPN kimenet érzékeléskor a fekete vezetéket a 0 V felé húzza. A PNP kimenet ezzel szemben a táp pozitív oldalát kapcsolja a kimenetre. Ezért a PLC-bemenet illesztésekor ellenőrizni kell, hogy a modul sinking vagy sourcing jellegű bemenetet vár-e. A színkód önmagában nem azonosítja a kimeneti logikát, azt az érzékelő adattáblája vagy bekötési rajza alapján kell megállapítani.

A kétvezetékes DC típus a terhelésen, például egy PLC-bemeneten keresztül kapja az áramot. A maradékfeszültség miatt a kikapcsolt állapotban is maradhat olyan mérhető feszültség, amely bizonyos bemeneteket megtéveszthet. Kétvezetékes AC érzékelőnél nincs DC-polaritás, a kimenet jellemzően triakos, ezért a fázis, a nulla és a kapcsolandó terhelés kiosztását a konkrét készülék rajza szerint kell kialakítani.

A forgalmazott M12-es érzékelők között gyakoriak a háromvezetékes kivitelek, de a bekötés előtt mindig a konkrét cikkszámot kell ellenőrizni. A gyártói és forgalmazói bekötési példák arra is felhívják a figyelmet, hogy az érzékelők soros kapcsolása általában nem ajánlott, a párhuzamos kapcsolás pedig a kimeneti jellemzők miatt külön méretezést igényel.

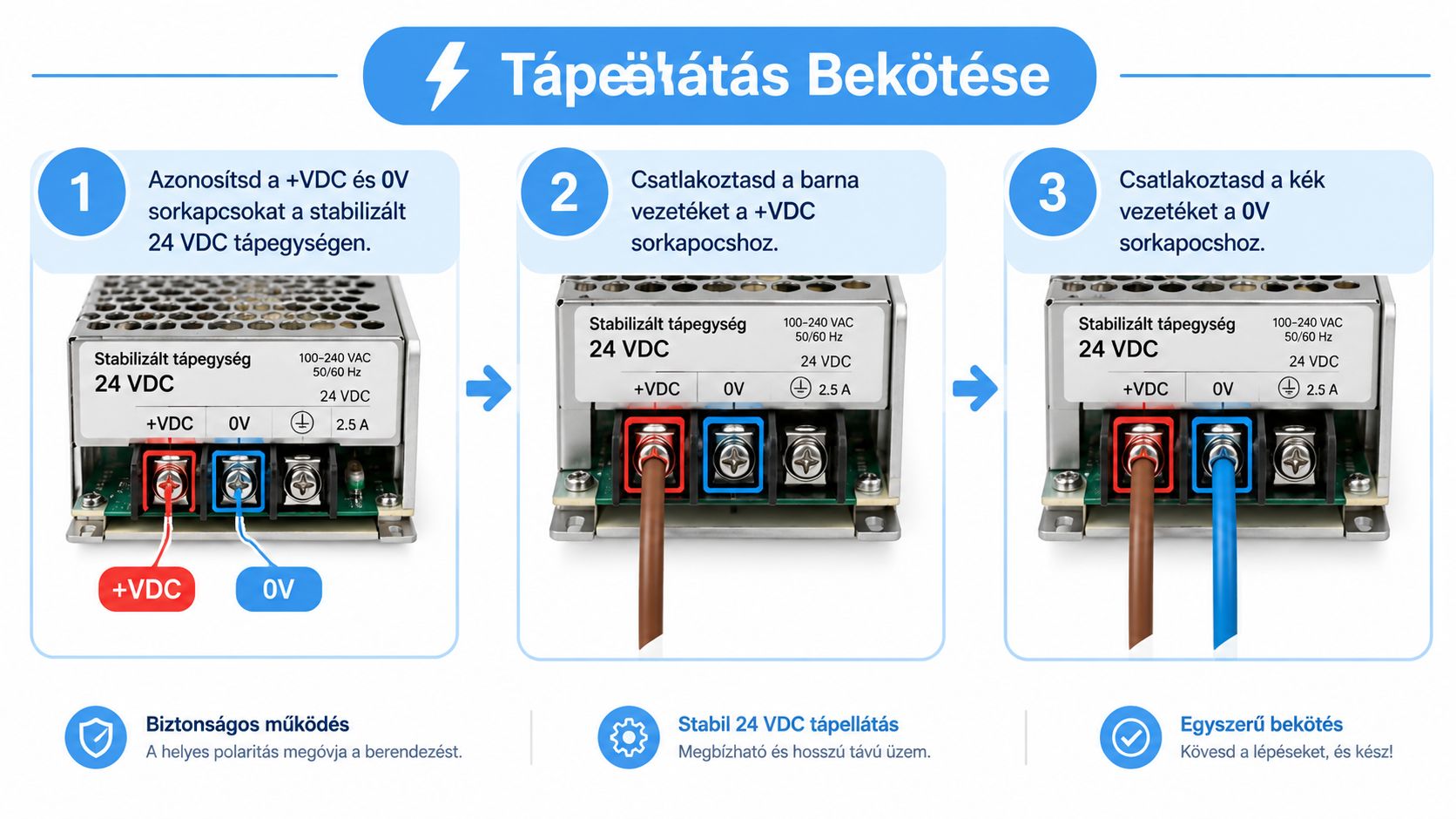

A tápellátás polaritás és a földelés helyes kialakítása

A tápellátásnál nem érdemes találgatni. A bekötést feszültségmentes állapotban, az érzékelő adattáblája és a vezérlési rajz alapján kell előkészíteni. A gyakorlatban a következő sorrend működik biztonságosan:

1. Azonosítsa a tápegység kapcsait. Keresse meg a stabilizált DC-tápegységen a +VDC és a 0 V kivezetést.
2. Kösse a barna vezetéket a pozitív pontra. Háromvezetékes DC-érzékelőnél ez jellemzően a +VDC.
3. Kösse a kék vezetéket a 0 V pontra. Ez lesz az érzékelő tápjának visszatérő ága.
4. Ellenőrizze a fekete jelvezetéket. NPN esetén föld felé kapcsol, PNP esetén pozitív tápot ad a kimenetre.
5. Közösítse a referenciát. A tápegység 0 V-jának és a PLC bemeneti közös pontjának azonos potenciálon kell lennie.

A barna és kék vezeték felcserélése DC-érzékelőnél hibás polaritást okoz. Egyes gyártók, például az IFM, a SICK, a Balluff, az Omron és az Autonics, fordított polaritás elleni védelmet építenek a készülékeikbe, de ez nem engedély a figyelmetlen szerelésre. A védelem nem helyettesíti a méréses ellenőrzést, különösen akkor, ha több érzékelő közös tápegységről működik.

GND, PE és árnyékolás

A GND-közösítés hiánya lebegő feszültséget és hamis PLC-jelet okozhat. Az érzékelő és az illesztőkártya vagy PLC bemeneti modulja ugyanahhoz a jelreferenciához tartozzon, kivéve, ha galvanikus leválasztást alkalmaznak. A kapcsolószekrényben ezt külön sorkapoccsal is érdemes kialakítani, így a hiba később mérhető és követhető marad.

A PE vezető a fémház érintésvédelmét és az elektromágneses zavarok elvezetését szolgálja. Árnyékolt érzékelőkábelt általában a vezérlőszekrény földősínjén célszerű bekötni, az érzékelő oldalán pedig nem szabad ellenőrizetlen földhurkot létrehozni. A jelvezetéket ne vezesse párhuzamosan motor- vagy frekvenciaváltó-kábellel, ha a nyomvonal elválasztása megoldható.

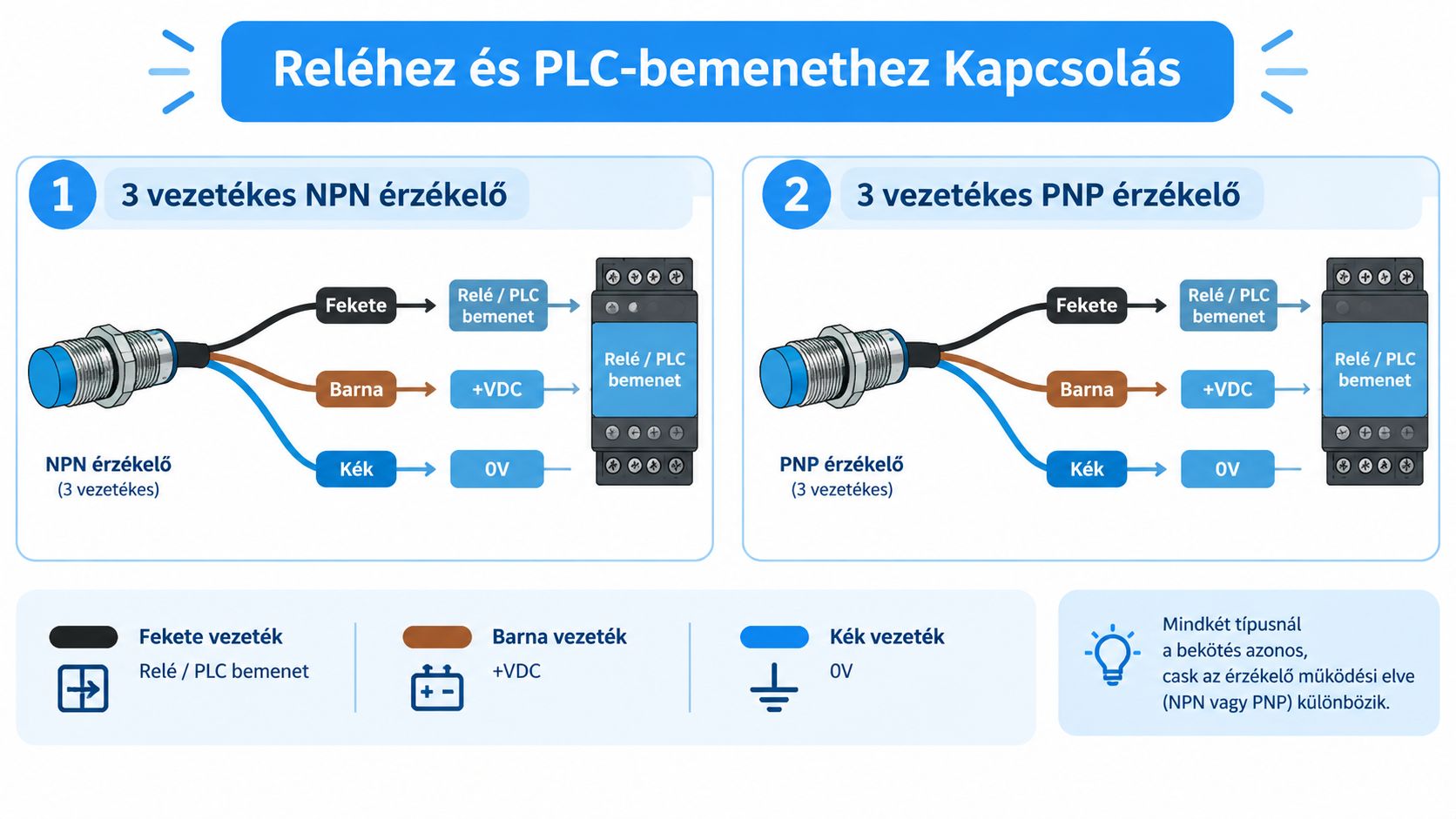

Az induktív érzékelő bekötése reléhez és PLC-bemenethez

Egy háromvezetékes érzékelő reléhez kötésekor először azt kell eldönteni, hogy a relétekercs áramát az NPN vagy a PNP kimenet kapcsolja. A relé tekercsének névleges feszültsége egyezzen a vezérlőkörével, a DC tekercsre pedig a kapcsolási iránynak megfelelő védődiódát kell tenni. A dióda a tekercs kikapcsolásakor keletkező induktív feszültséglökést vezeti le, így védi az érzékelő kimenetét.

NPN relés példa

NPN érzékelőnél a barna vezeték a +VDC-re, a kék a 0 V-ra kerül. A fekete kimenetet a relétekercs egyik pontjára kell kötni, a tekercs másik pontja pedig a +VDC-re csatlakozik. Érzékeléskor az NPN kimenet földre húzza a tekercs áramkörét, a relé meghúz.

A relé érintkezőjén választható ki a NO vagy NC működés. A NO érintkező alaphelyzetben nyitott, és a relé meghúzásakor zár. Az NC érintkező alaphelyzetben zárt, majd meghúzáskor bont. Hibabiztos leállításnál nem elég a vezeték színét nézni, a kívánt nyugalmi állapotot a vezérlési rajzban is rögzíteni kell.

PNP relés példa és PLC-bemenet

PNP érzékelőnél a barna és kék vezeték ugyanúgy a tápra kerül, de a fekete kimenet érzékeléskor pozitív feszültséget ad. A relétekercs másik pontját ezért a 0 V-hoz kell igazítani, a tekercs pedig a PNP kimenet és a 0 V közé kerül. Ha a tekercsen dióda van, a katód a pozitívabb oldalra, az anód a 0 V felé nézzen.

PLC-bemenetnél az érzékelő fekete jelvezetékét a kiválasztott bemeneti pontra kell kötni. NPN jel esetén a PLC-nek a föld felé kapcsolt jelet kell helyesen értelmeznie, PNP jel esetén pedig a pozitív irányból érkező jelet. A PLC bemeneti LED-je hasznos hibakeresési jelzés, de nem bizonyítja önmagában, hogy a program a megfelelő logikai állapotot olvassa.

A bemeneti szűrés és a programozott késleltetés a rövid, zajos impulzusok kezelésében segíthet. Kondenzátort csak a modul gyártói előírása szerint tegyen a bemenetre, mert a túl nagy kapacitás lelassíthatja a jelet, és gyors gépciklusnál kihagyást okozhat. A PLC-kompatibilis ipari érzékelők műszaki áttekintése alapján a közvetlen PLC-csatlakozás gyakori megoldás, de a bemeneti szintet és a közös referenciát minden esetben egyeztetni kell.

Több induktív érzékelő soros és párhuzamos kapcsolása

Egyetlen érzékelő bekötése általában egyszerű. A gond akkor kezdődik, amikor több pozíciót kell egy közös reléhez vagy PLC-bemenethez rendelni. Ilyenkor a kimenetek nem ideális kapcsolóként viselkednek, hanem saját maradékfeszültséggel, szivárgó árammal és terhelési korláttal rendelkeznek.

Soros kapcsolásnál a feszültségesések összeadódhatnak. Ha a sorba kötött érzékelők egyenként mérhető maradékfeszültséget hagynak a körben, a végén a PLC már nem biztos, hogy biztosan felismeri a kikapcsolt állapotot. A gyártói útmutatók ezért az induktív érzékelők soros kapcsolását általában nem javasolják kiszámítható ipari működéshez.

Párhuzamos kapcsolásnál az a kérdés, hogy az érzékelők kimenetei hogyan hatnak egymásra. Különböző típusú NPN és PNP kimeneteket nem szabad közvetlenül összekötni, és az azonos típusú kimeneteknél is ellenőrizni kell a szivárgó áramot, a maradékfeszültséget és a bemenet terhelését.

Öt pozíciót figyelő, közös 24 V-os rendszerben célszerű mind az öt érzékelőt külön PLC-bemenetre vezetni. A PLC-program ezután logikai kapcsolatban kezelheti a jeleket, miközben a villamos oldalon nem kell több tranzisztorkimenetet közvetlenül összekötni.

Ha a bemenetek száma korlátozott, szóba jöhet diódás leválasztás vagy multiplexer, de ezt a kimeneti logika és a bemeneti küszöb alapján kell megtervezni. A diódák feszültségesést okoznak, ezért nem szabad automatikusan megfelelőnek tekinteni őket. Kapuautomatizálásnál és parkolástechnikai rendszereknél a hurokvezeték RHmax = 5 Ω megengedett maximális ellenállását is figyelembe kell venni, ahogy a hurokérzékelő telepítési dokumentációja rögzíti.

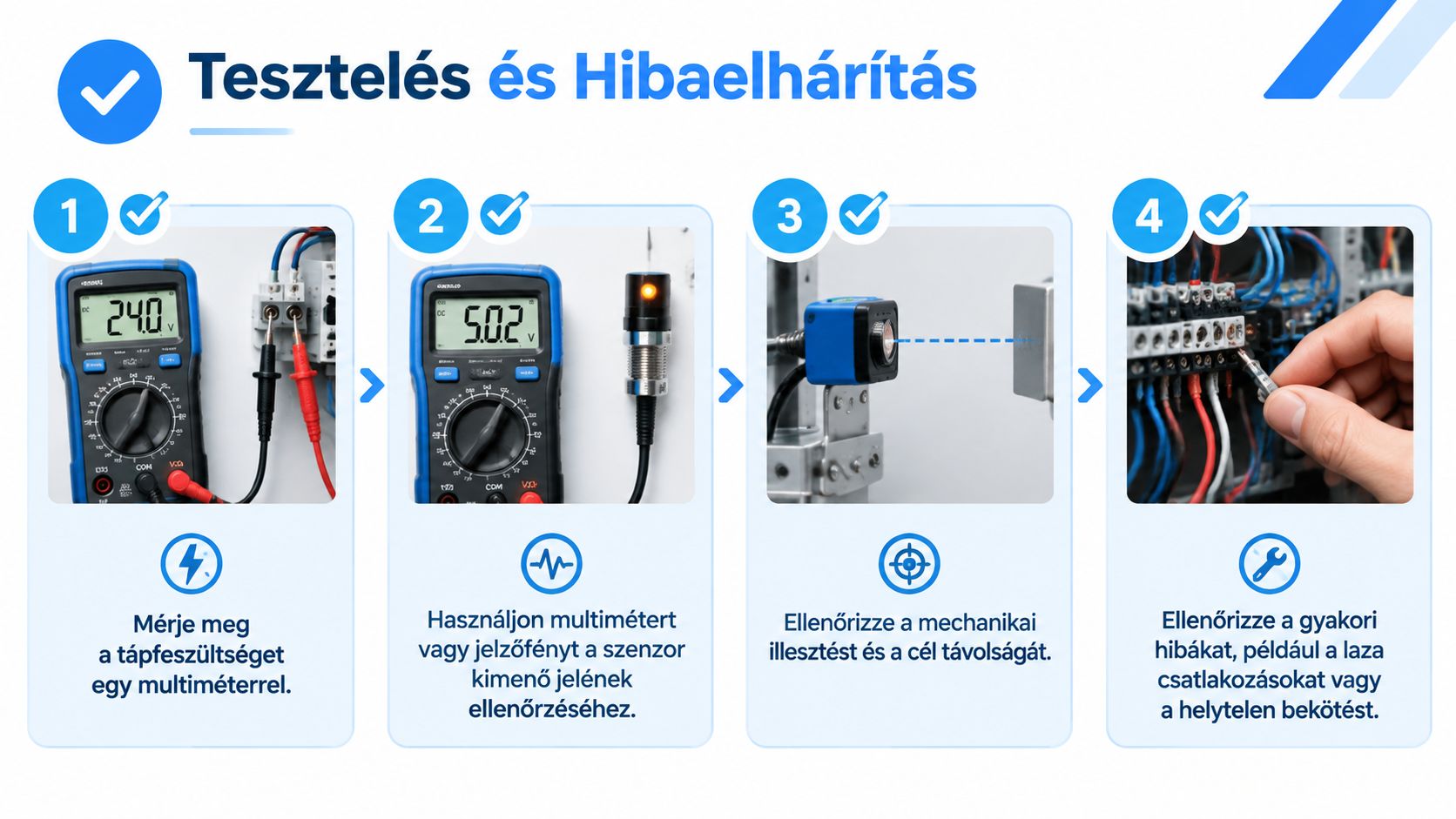

Bekötés utáni tesztelés és a leggyakoribb hibák javítása

A kész bekötést nem a PLC-program elindításával kell kezdeni. Először a tápot, utána a jelet, végül a mechanikai működést kell ellenőrizni. A multiméter fekete mérővezetékét a helyes 0 V referenciára tegye, ne egy véletlenszerűen kiválasztott fémdarabra vagy szekrénypontra.

Mérési sorrend

1. Tápfeszültség ellenőrzése: Mérje meg a barna és kék vezeték közötti feszültséget. Ha az érték nem az érzékelő adattáblája szerinti tartományban van, ne folytassa a jelvizsgálatot.
2. Kimeneti szint mérése: Mérje meg a fekete vezetéket a 0 V-hoz képest inaktív és aktív állapotban. NPN és PNP érzékelőnél a változás iránya eltér.
3. PLC-LED vizsgálata: Közelítsen megfelelő fém célpontot az aktív felülethez, és figyelje, hogy a bemeneti LED, illetve a vezérlőprogram állapota együtt változik-e.
4. Mechanikai ellenőrzés: Vizsgálja meg a célpont távolságát, irányát, az érzékelő rögzítését és a környező fémszerkezeteket.

A hazai érzékelő-bekötési útmutató szerint az érzékelők közvetlenül PLC-bemenetekhez, relékhez és mágneskapcsolókhoz is csatlakoztathatók, de a közös referencia és a megfelelő bemeneti szint nélkül ez a lehetőség nem jelent automatikusan stabil működést.

Gyakori hibák

• Barna és kék felcserélése: Feszültségmentesítse a rendszert, állítsa vissza a vezetékeket, majd újra mérje meg a tápot.
• NPN és PNP összekeverése: Hasonlítsa össze az érzékelő adatlapját a PLC bemeneti kapcsolásával. Ne a LED állapotából próbálja kitalálni a kimeneti logikát.
• Hiányzó PLC-oldali GND: Mérje meg a 0 V és a PLC bemeneti közös pontja közötti kapcsolatot, majd alakítsa ki a közös referenciát.
• Zajos, túl hosszú kábelnyomvonal: Válassza el a jelvezetéket a motor- és frekvenciaváltó-kábelektől, a csatlakozásokat pedig húzza meg és rögzítse.
• Nem megfelelő árnyékolás: Kerülje a kétoldali, ellenőrizetlen árnyékolásbekötést. A szekrényoldali földelés legyen rendezett és dokumentált.
• Hamis mechanikai érzékelés: Ellenőrizze, hogy az aktív felület körül van-e fém, illetve megtartották-e a gyártói szabad zónát.

Összefoglaló és bevált gyakorlati tanácsok a megbízható működéshez

A megbízható induktív érzékelő-bekötés a kiválasztással kezdődik, nem a sorkapocsnál. A következő ellenőrzőlista jól használható új gépnél, javításnál és utólagos érzékelőcserénél is:

• Típusazonosítás: Rögzítse, hogy az érzékelő két- vagy háromvezetékes, DC- vagy AC-kivitelű.
• Kimeneti logika: Írja fel, hogy NPN vagy PNP, és egyeztesse a PLC vagy a relé bemenetével.
• Vezetékek: Ellenőrizze a barna, kék és fekete vezeték funkcióját az adott gyártó rajza alapján.
• Referencia: A tápegység 0 V-ja és a PLC bemeneti közös pontja legyen azonos potenciálon, ha nincs galvanikus leválasztás.
• Maradékfeszültség: Több érzékelőnél számoljon a soros feszültségeséssel és a párhuzamos kimenetek kölcsönhatásával.
• Szerelési távolság: Vegye figyelembe a névleges kapcsolási távolságot, a fémes környezetet és a szomszédos érzékelők szabad zónáját.
• Kábelezés: A jelvezetéket vezesse elkülönítve a nagy zavart keltő motor- és teljesítménykábelektől.
• Csatlakozók: A környezethez illő IP-védettségű csatlakozót és tömszelencét használjon.
• Dokumentáció: Jelölje a szenzor cikkszámát, a bemeneti címet, a NO vagy NC logikát és a vezetékfunkciókat a szekrényben.

A több érzékelős rendszernél a külön PLC-bemenet általában átláthatóbb és könnyebben javítható, mint a közvetlen soros vagy párhuzamos összekötés. Ha mégis közösíteni kell a jeleket, előbb mérje fel a maradékfeszültséget, a terhelhetőséget és a vezérlő bemeneti küszöbeit. A gyártói adatlapon szereplő értékek nélkül ne építsen végleges kapcsolást.
