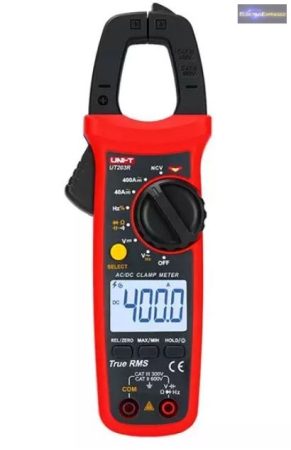

DIGITÁLIS LAKATFOGÓ UNI-T UT203R AC/DC 400A-IG, AC/DC 600V-IG

Leírás
Az UT203R digitális lakatfogó AC és DC feszültség 600 V-ig, AC és DC áramok 400 A-ig, valamint 10 Hz-től 60 kHz-ig terjedő frekvenciák mérésére szolgál alacsony feszültség esetén 600 V-ig és 10 Hz-től 10 MHz-ig kis feszültségig. Minden tartományban 600 V-nál magasabb feszültség elleni védelemmel, valamint hang- és optikai riasztással rendelkezik. Négy számjegyű, többszegmenses kijelző, 37 x 25 mm méretű, háttérvilágítással és gyors frissítési gyakorisággal (3-szor / s). A pofák nyílása lehetővé teszi a mérést akár 28 mm átmérőjű kábeleken is. Az érintésmentes elektromos térérzékelés (NCV) lehetővé teszi a feszültség alatt álló vezetők észlelését két érzékenységben - EFLo és - EFHi alacsony feszültségelosztáshoz 110V/50/60Hz és 230V/50/60Hz. A mellékelt szonda - a tesztkábelek hegyének fedele lehetővé teszi a CAT III kategóriába tartozó kisfeszültségű elosztás mérését ívképződés veszélye nélkül. A csúcsok burkolata nélkül a tesztkábelek csak CAT II kategóriájú kisfeszültségű elosztóvezetékeken mérhetők. Akkumulátor 2db 1,5V R03. A mérő áramfelvétele kb. 1,8 mA. Az áramkör automatikus energiatakarékos funkcióval rendelkezik. Az alvó üzemmód fogyasztása <11 μA, ami hatékonyan megnöveli az akkumulátor élettartamát körülbelül 400 órára.


Termék paraméterei:

- 600 V-ig terjedő nagyfeszültség feszültség, áram és frekvencia mérése
- 10Hz-től 10MHz-ig terjedő frekvenciák mérése
- 40nF és 40mF közötti kapacitások mérése
- feszültségek és kapacitások arányos (relatív) mérése
- több szegmenses kijelző és hangos / vizuális riasztás
- védelem a 600 V-nál nagyobb feszültségekkel szemben a különböző tartományokban
- feszültség alatti vezetékek érintésmentes érzékelése
- automatikus tartományváltás
- az áram- és feszültségmérés pontossága a tartományok 1% és 100% közötti tartományában garantált


Technikai paraméterek:

1. AC áram mérése (tartományok / felbontás / pontosság):

40,00A / 0,010A / 50Hz ~ 100Hz ± (2,0% +5)
400,0A / 0,100A / 50Hz ~ 100Hz ± (2,0% +5)
- a frekvenciafigyelés pontossága 50 és 100 Hz közötti váltakozó áram mérésénél ± (1,0% + 5) 0,1 Hz-es felbontás mellett
- 620A túlterhelés elleni védelem


2. Egyenáram mérése (tartományok / felbontás / pontosság):

40,00 A / 0,010 A / ± (2,0% +5)
400,0A / 0,100A / ± (2,0% +5)
- 620A túlterhelés elleni védelem

3. AC feszültség mérése (tartomány / felbontás / pontosság):

4.000V / 0.001V / 10Hz ~ 10kHz ± (1.0% +5)
40,00 V / 0,010 V / 10 Hz ~ 10 kHz ± (0,8% +5)
400,0 V / 0,100 V / 10 Hz ~ 10 kHz ± (0,8% +5)
600,0 V / 1 V / 10 Hz ~ 10 kHz ± (0,8% +5)
- a frekvenciafigyelés pontossága a 10 Hz és 60 kHz ± (0,5% + 2) tartományban lévő váltakozó feszültség mérésekor 0,01 Hz és 0,01 kHz közötti felbontás mellett
- 600 Vrms túlterhelés elleni védelem
- bemeneti impedancia kb. 10 MGΩ


4. DC feszültségmérés (tartomány / felbontás / pontosság):

400,0 mV / 0,100 mV / ± (0,7% +3)
4,000 V / 0,001 V / ± (0,5% +2)
40,00 V / 0,010 V / ± (0,5% +2)
400,0 V / 0,100 V / ± (0,5% +2)
600,0 V / 1 V / ± (0,5% +2)
- bemeneti impedancia kb. 10MΩ
- 600 Vrms túlterhelés elleni védelem


5. Ellenállásmérés (tartományok / felbontás / pontosság):

400,0Ω / 0,1Ω / ± (1,0% +2)
4,000 kΩ / 0,001 kΩ / ± (0,8% +2)
40,00 kΩ / 0,01 kΩ / ± (0,8% +2)
400,0 kΩ / 0,1 kΩ / ± (0,8% +2)
4000 MΩ / 0,001 MΩ / ± (2,5% +5)
40,00 MΩ / 0,01 MΩ / ± (2,5% +5)
- túlterhelés elleni védelem 600 Vrms-en
- nyitott áramköri feszültség kb. 1V


6. Kapacitásmérés (tartományok / felbontás / pontosság):

40,00 nF / 0,01 nF / ± (4,0% +5)
400,0 nF / 0,1 nF / ± (4,0% +5)
4,000 μF / 0,001 μF / ± (4,0% +5)
40,00 μF / 0,01 μF / ± (4,0% +5)
400,0 μF / 0,1 μF / ± (4,0% +5)
4000 mF / 0,001 mF / ± 10,0%
40,00 mF / 0,01 mF / ± 10,0%
- túlterhelés elleni védelem 600 Vrms-en
7. Frekvencia- és töltésmérés (tartományok / felbontás / pontosság):

frekvencia: 10Hz - 10MHz / 0,01Hz - 0,01MHz / ± (0,1% +4)
Töltés: 0,1-99,9% / 0,1% / ± (3,0% +5)

- Megjegyzés 1) Mérési érzékenység:
≤100kHz: 200mVrms ≤ bemeneti amplitúdó ≤ 30V RMS
> 100kHz ~ 1MHz: 600mV RMS ≤ bemeneti amplitúdó ≤ 30V RMS
> 1MHz ~ 10MHz: 1V RMS ≤ bemeneti amplitúdó ≤ 30V RMS

- 2. megjegyzés) A töltés mérése (munkaarány) csak négyszöghullám esetén alkalmazható ≤10kHz, amplitúdó: 1V p-p
Frekvencia ≤ 1kHz Működési arány (töltés): 10,0% ~ 95,0%
Frekvencia> 1kHz Működési arány (töltés): 30,0% ~ 70,0%
- túlterhelés elleni védelem 600 Vrms-en


8. Áramkör folytonosságának ellenőrzése:

- ha a mért ellenállás kisebb, mint 10Ω, a folyamatos áramkör jele hangjelzést ad
- ha a mért ellenállás nagyobb, mint 31alizace, a szakadt áramkör jele nem szólal meg
- bizonytalanság a 10Ω és 31Ω közötti tartományban
- nyitott áramköri feszültség körülbelül 2,0 V
- mérés 600Ω tartományban
- túlterhelés elleni védelem 600 Vrms-en


9. Dióda mérés:

- előrefelé a félvezető csomópont feszültségesése kisebb vagy egyenlő, mint 2 V
- szilícium átmenet esetén a tipikus feszültségesés 0,5-0,8 V
- nyitott áramköri feszültség körülbelül 4,0 V
- mérés 6000V tartományban


10. Érintésmentes elektromos térérzékelés (NCV):

- lehetővé teszi a feszültség alatt lévő vezetékek észlelését két érzékenységben - EFLo és - EFHi alacsony feszültségelosztáshoz 110V/50/60Hz és 230V/50/60Hz


Egyéb paraméterek:

- maximális és minimális értékek mérése: igen
- mérés relatív (arány) módban feszültség és kapacitás méréshez: igen
- HOLD: igen
- lemerült akkumulátor jelzés: igen
- automatikus kikapcsolás: igen
- akkumulátoros tápellátás 1,5 V (R03): 2db
- háttérvilágítású kijelző mérete: 37 mm x 25 mm
- a termék méretei: 215 mm x 63 mm x 36 mm
- a termék nettó tömege: 235 g
- termék színe: piros és szürke


Csomag tartalma:

- bilincs multiméter UT204R: 1db
- mérővezetékek: 1 pár
- akkumulátor 1,5 V (R03): 2db
- használati utasítás: 1db
