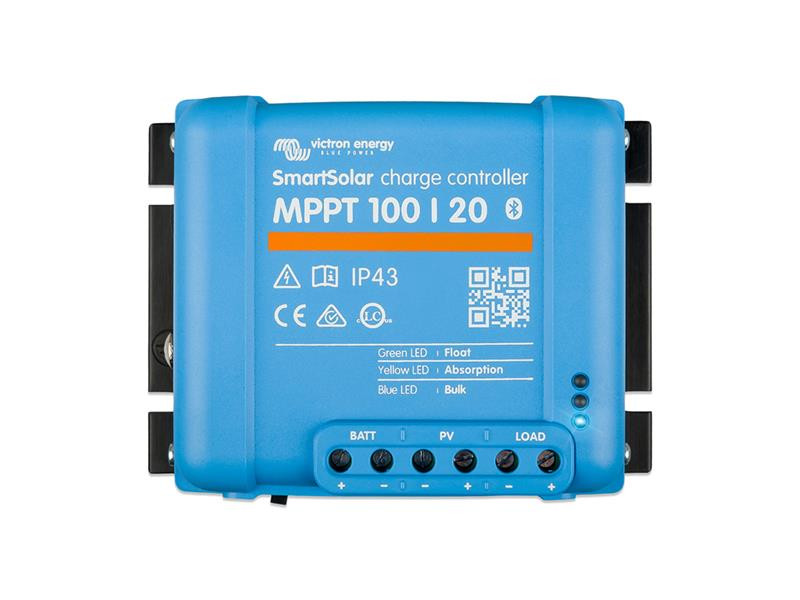

MPPT solar controller Victron Energy SmartSolar 100/20

Áttekintés

A Victron Energy SmartSolar 100/20 MPPT töltésvezérlő megbízható megoldás kisebb és közepes teljesítményű napelemes rendszerekhez. 12, 24 és 48 V-os akkumulátorokkal kompatibilis, és akár 20 A töltőáramot biztosít. A beépített Bluetooth kapcsolatnak köszönhetően mobiltelefonról vagy táblagépről is felügyelheti és beállíthatja a rendszert.

Fő műszaki jellemzők

• Max. PV nyitott körű feszültség (Voc): 100 V
• Max. töltőáram: 20 A
• Kompatibilis akkufeszültségek: 12 V / 24 V / 48 V (automatikus felismerés, ahol alkalmazható)
• Ajánlott max. PV teljesítmény:
  • 290 Wp – 12 V-os rendszerhez
  • 580 Wp – 24 V-os rendszerhez
  • 1160 Wp – 48 V-os rendszerhez

A vezérlő túlméretezett napelemmező esetén sem sérül, a bemenő teljesítményt automatikusan a megengedett határértékre korlátozza.

MPPT technológia előnyei

A Victron Energy MPPT algoritmusa gyorsan és pontosan követi a napelemek maximális teljesítménypontját. Változó, felhős időben ez a megoldás akár kb. 30%-kal nagyobb hozamot eredményezhet a hagyományos PWM szabályozókhoz képest, és körülbelül 10%-os előnyt jelenthet lassabb MPPT vezérlőkhöz viszonyítva. Ez különösen fontos ott, ahol a rendelkezésre álló felület vagy a napsütéses órák száma korlátozott.

Bluetooth kapcsolat és rendszerfelügyelet

A SmartSolar sorozat beépített Bluetooth modullal rendelkezik. A VictronConnect alkalmazással (Android és iOS eszközökre ingyenesen letölthető) könnyen elérheti:

• az aktuális rendszerállapotot (feszültség, áram, teljesítmény),
• a legutóbbi 30 nap részletes statisztikáit,
• a töltési paraméterek és üzemmódok beállítását.

Számítógépes csatlakoztatás VE.Direct–USB kábellel lehetséges, így PC-ről is elvégezhetők a beállítások és a monitorozás.

Robusztus kivitel és védelem

A belső elektronika gyantabevonattal védett, amely növeli az élettartamot és ellenállóbbá teszi a kedvezőtlen környezeti hatásokkal szemben. Az elektronikai rész IP43, a csatlakozók IP22 védettségi szinttel rendelkeznek. A készülék függőleges szerelésre készült, nem éghető felületre, alulról bekötött kábelezéssel.

A beépített hőmérséklet-érzékelő automatikusan a környezeti hőmérséklethez igazítja a töltőfeszültséget, ezzel hozzájárul az akkumulátor élettartamának megőrzéséhez.

Adaptív, háromfokozatú töltés

A töltésvezérlő háromlépcsős, adaptív töltési profilt használ:

1. Bulk – nagy áram, alacsonyabb feszültség a gyors feltöltéshez.
2. Absorption – állandó feszültség, csökkenő áram a teljes, de biztonságos feltöltéshez.
3. Float – alacsony feszültség és áram a töltött állapot fenntartására.

Ha a feszültség terhelés miatt egy beállított szint (pl. 13,2 V) alá esik, a vezérlő új töltési ciklust indít. Ez a megoldás segít megelőzni a túltöltést és a káros szulfátosodást.

Panel- és rendszerkompatibilitás

A vezérlő akkor kezdi meg a töltést, ha a panelek feszültsége legalább 5 V-tal meghaladja az akkufeszültséget, és addig működik, amíg ez a különbség legalább 1 V. 12 V-os akkukhoz javasolt a minimum 32, maximum 108 cellás (sorba kötött) panelkonfiguráció. 24 V-os rendszereknél minimum 72, maximum 108 cella ajánlott. A cél, hogy a rendszer minden körülmény között elegendő feszültséget biztosítson a hatékony töltéshez.

A napelemek Voc értéke nem haladhatja meg a 100 V-ot (figyelembe véve, hogy hidegben a feszültség nő). A PV modulok rövidzárási árama nem lépheti túl a 20 A-t, mert ez tartós károsodást okozhat.

DC fogyasztói kimenet és BatteryLife algoritmus

A SmartSolar 100/20 külön DC fogyasztói kimenettel rendelkezik, amelynek feszültsége megegyezik az akkufeszültséggel.

• 12 V akkumulátornál max. 20 A,
• 24 V akkumulátornál max. 20 A,
• 48 V akkumulátornál max. 1 A terhelés csatlakoztatható.

A BatteryLife algoritmus adaptív módon szabályozza a lekapcsolási feszültséget. A vezérlő folyamatosan figyeli a töltöttségi szintet, és naponta módosítja a terhelés lekapcsolási pontját, hogy az akkumulátor rendszeresen elérje az abszorpciós feszültséget. Ez segít abban, hogy az akku még gyengébb napsütés és nagyobb terhelés mellett is időről időre teljesen feltöltődjön, ami kedvezően hat az élettartamára.

Alkalmazási területek és garancia

A Victron Energy SmartSolar 100/20 ideális választás lakóautók, hajók, kempingrendszerek, kisebb szigetüzemű rendszerek és vészhelyzeti tartalék áramellátás kiépítéséhez. A gyártó a minőség bizonyítékaként 5 év teljes körű garanciát biztosít, amely hosszú távú, megbízható működést támogat.
