Rgb led szalag bekötése: Gyakorlati útmutató a biztonságos bekötéshez

Mielőtt bárminek is nekiállnál

A stabil, villódzásmentes LED világítás nem a forrasztópákánál dől el, hanem sokkal korábban, már a tervezés fázisában. Mielőtt egyetlen kábelt is megérintenél, szánj időt az alapok megértésére. Ha jól választod ki az alkatrészeket, rengeteg későbbi bosszúságtól kíméled meg magad – elkerülheted a zavaró villogást, a fakó színeket vagy azt, hogy a rendszer idő előtt tönkremenjen.

Az alapvető műszaki adatok, amiket ismerned kell

Minden LED szalag csomagolásán vagy adatlapján ott lapulnak a legfontosabb paraméterek. Ezeket muszáj értelmezni:

• Feszültség (12V vs. 24V): Ez az első és legfontosabb döntés. A 12V-os szalagok a legelterjedtebbek, rövidebb szakaszokra, otthoni felhasználásra ideálisak. Hosszabb, 5 métert meghaladó rendszereknél viszont a 24V-os típusok a nyerők, mert kevésbé hajlamosak a feszültségesésre, így a szalag végén sem lesz halványabb a fény.
• Teljesítmény (W/m): Ez a szám mutatja meg, hogy egy méter szalag mennyi áramot fogyaszt. Kulcsfontosságú adat a tápegység kiválasztásánál.
• LED-ek sűrűsége (LED/m): A méterenkénti LED-ek száma (30, 60, vagy akár 120) határozza meg a fényerőt és a fény egyenletességét. Minél sűrűbb a szalag, annál homogénebb, kevésbé "pöttyös" lesz a végeredmény.

Itthon a legtöbb RGB szalag 12V vagy 24V egyenárammal működik, a leggyakoribbak a 30 és 60 LED/m sűrűségű változatok. Egy sűrűbb, 60 LED/m-es szalag fogyasztása simán elérheti a 14–20 W/m-t is. Ez azt jelenti, hogy egyetlen 5 méteres tekercs akár 70–100 W teljesítményt is felvehet! Ehhez már komoly tápegység kell, amit legalább 10–20%-os biztonsági tartalékkal kell méretezni. Ha mélyebben érdekel a téma, az S-lightLED.hu szakértői oldalán további hasznos tippeket találsz a méretezéshez.

Profi tipp: A leggyakoribb hiba, amit elkövetnek, a tápegység alulméretezése. Mindig, de tényleg mindig hagyj rá legalább 20%-ot a szalag teljes fogyasztásához képest! Például egy 5 méteres, 14 W/m fogyasztású szalaghoz (összesen 70 W) válassz legalább egy 84 W-os, de inkább egy 100 W-os tápegységet.

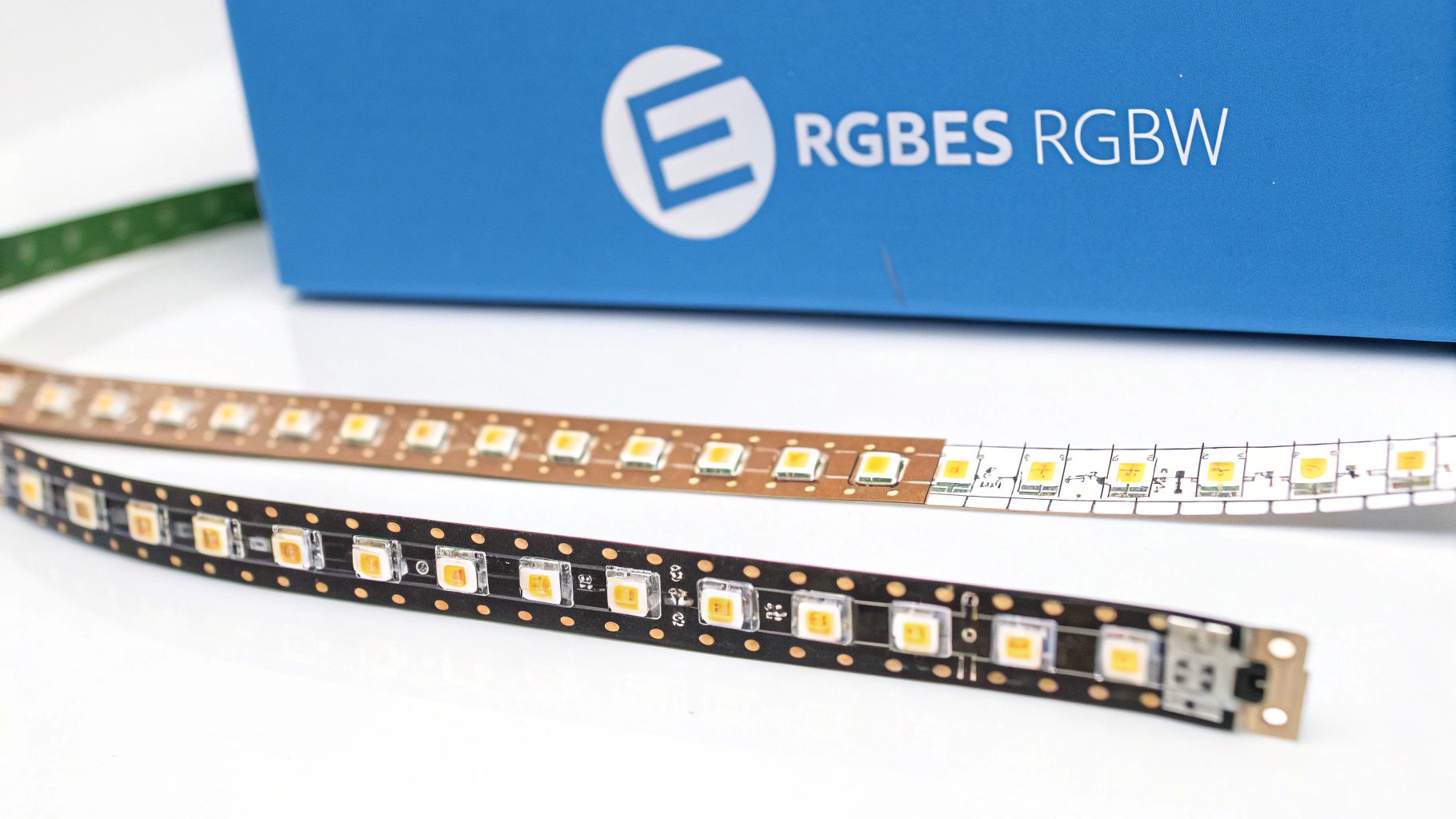

RGB vagy RGBW: melyik a jobb választás?

Sokan nem tudják, de van különbség. Az RGB szalag a három alapszín (piros, zöld, kék) keverésével hozza létre a többi színt, a fehéret is beleértve. Ez a "kevert" fehér fény viszont sokszor kékes vagy sárgás beütésű, nem igazán tiszta.

Ezzel szemben az RGBW szalagokon van egy külön, dedikált fehér (White) chip is. Ez a plusz chip garantálja a tiszta, jó minőségű fehér fényt, ami óriási különbség.

RGB és RGBW LED szalagok összehasonlítása

Ez a táblázat segít megérteni a legfontosabb különbségeket az RGB és a fejlettebb RGBW LED szalagok között, megkönnyítve a választást a felhasználási cél alapján.

A lényeg tehát: ha a célod elsősorban a színes hangulatvilágítás, és a fehér fény csak másodlagos, az RGB tökéletes választás. De ha a dekorfény mellett funkcionális, valódi fehér világításra is szükséged van (pl. konyhapult, íróasztal), akkor az RGBW jelenti a kompromisszummentes megoldást.

Hogyan válasszunk tápegységet és vezérlőt a gyakorlatban?

Az RGB LED szalag rendszer lelke a megfelelő méretezés. Ezt nem lehet elégszer hangsúlyozni. A leggyakoribb hiba, ami miatt idő előtt tönkremennek a szalagok, az alulméretezett tápegység. Higgyétek el, ezen nem éri meg spórolni.

A tápegység teljesítményének kiszámítása

Nézzünk egy teljesen életszerű példát. Adott egy 5 méteres, méterenként 60 LED-del szerelt, 5050-es chippel ellátott RGB szalag. Papírforma szerint egy ilyen szalag fogyasztása valahol 7 és 14 W/méter között mozog. Én mindig azt javaslom, hogy a legrosszabb esettel, azaz a legmagasabb értékkel számoljunk.

A matek pofonegyszerű: 5 méter × 14 W/méter = 70 W

Ez a 70 W az a teljesítmény, amit a szalag akkor vesz fel, ha maximumon, fehér fénnyel világít. Soha, de soha ne vegyünk pontosan ekkora tápegységet!

Szakmai aranyszabály: A tápegység legyen mindig legalább 20%-kal erősebb, mint a LED szalag maximális fogyasztása. Ez a kis ráhagyás a garancia a stabil működésre és a táp hosszú életére.

Visszatérve a példánkhoz: 70 W × 1,20 = 84 W

Ez azt jelenti, hogy egy minimum 84 W-os, de a biztonság kedvéért inkább egy 100 W-os tápegységet kell keresnünk. Ha alulméretezzük, a szalag vibrálni fog, a táp forrósodik, a LED chipek élettartama pedig drasztikusan lecsökken. Garantált a bosszúság.

A megfelelő vezérlő kiválasztása

Ha megvan a stabil áramforrás, jöhet a rendszer agya, a vezérlő. Az RGB LED szalag bekötése során a vezérlő legalább annyira kritikus pont, mint maga a tápegység.

Segítségképpen itt egy gyors összehasonlítás a leggyakoribb típusokról:

Melyiket válasszuk? Ha egy nappali hangulatvilágítást szeretnénk, ahol a vezérlőt elrejtenénk a szekrény mögé, egy RF modell lesz a nyerő. Ha viszont az a cél, hogy a világítás a Google Home parancsaira reagáljon, vagy a zene ütemére pulzáljon, akkor egyértelműen egy Wi-Fi-s okosvezérlőre lesz szükség.

A lényeg, hogy a kiválasztott vezérlő mindig passzoljon a LED szalag feszültségéhez (12V vagy 24V), és bírja el annak teljes áramfelvételét

A bekötés gyakorlati megvalósítása és a csatlakozások

Most, hogy a megfelelő tápegység és a vezérlő is megvan, jöhet a legjobb rész: a tényleges összeszerelés. Az RGB LED szalag bekötése itt válik igazán kézzelfoghatóvá, és ezen a ponton dől el, hogy a végeredmény hosszú távon is stabil és megbízható lesz-e. A kulcs a precizitás és a helyes sorrend.

De mielőtt bármihez is nyúlnánk, a legelső és legfontosabb: áramtalanítsunk mindent! Soha, de soha ne dolgozzunk feszültség alatt!

A vezetékek és a polaritás helyes kezelése

Szerencsére az RGB szalagoknál a vezetékek színkódolása egy általános szabványt követ, ami óriási segítség. A fekete vezeték szinte kivétel nélkül a pozitív pólust jelöli (+12V vagy +24V), míg a piros (R), zöld (G) és kék (B) a hozzájuk tartozó színcsatornák negatív pólusai.

A bekötés helyes sorrendje a következő:

1. A tápegység 230V-os oldalát kössük be a hálózatra. Ha egy picit is bizonytalan vagy, ezt a lépést feltétlenül bízd szakemberre!
2. A táp 12V-os vagy 24V-os kimenetét csatlakoztassuk az RGB vezérlő bemenetéhez. Itt életbevágó a polaritás: a pozitív (+) a pozitívhoz, a negatív (-) a negatívhoz. Ha felcseréled, jó eséllyel tönkreteszed a vezérlőt.
3. Végül jöhet az RGB vezérlő kimenete, amit a LED szalag vezetékeivel kell összekötni. Itt jön képbe a színkódolás: R-R, G-G, B-B, és a közös pozitív (+) a fekete vezetékre.

Gyakori hiba, hogy a távirányítón megnyomott szín nem egyezik a szalag fényével, például a piros gombra zölden világít. Ez szinte 100%, hogy azt jelenti, hogy az R, G, B vezetékek közül kettőt felcseréltél a vezérlőn. Semmi pánik, csak cseréld meg a rosszul bekötött szálakat, és máris minden a helyére kerül.

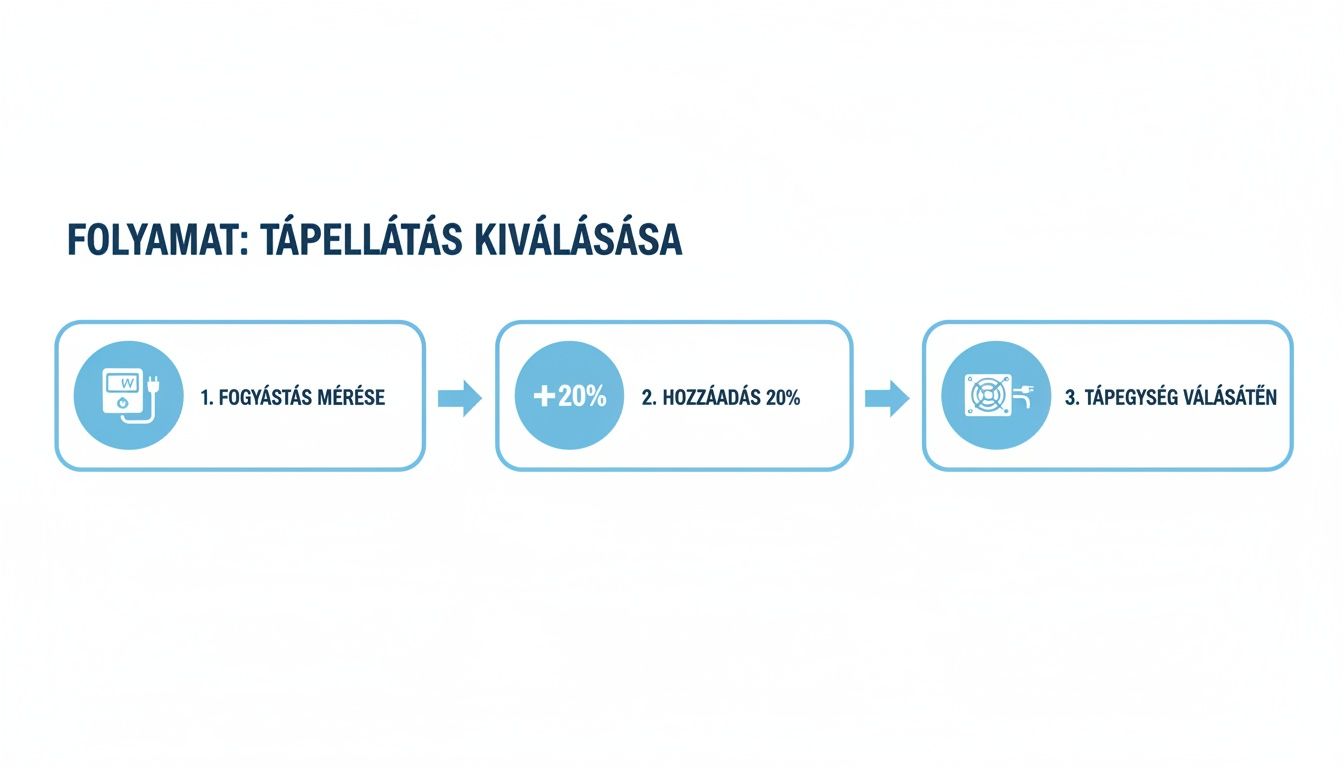

Az alábbi ábra leegyszerűsítve mutatja a tápegység kiválasztásának folyamatát, ami a bekötés elengedhetetlen előfeltétele.

Ez a három lépés garantálja, hogy a tápegységed nemcsak elegendő, de biztonságos energiát is ad a rendszernek, elkerülve a túlmelegedést vagy a korai meghibásodást.

Csatlakozási technikák: forrasztás vagy gyorscsatlakozó?

A vezetékek összekötésére alapvetően kétféle módszer létezik. Mindkettőnek megvan a maga helye és ideje.

Forrasztásmentes gyorscsatlakozók Ezek a kis műanyag "kapcsok" a legegyszerűbb megoldást nyújtják, főleg kezdőknek. Semmilyen különleges szerszám nem kell hozzájuk. Csak felpattintod a csatlakozó tetejét, a szalag vágási pontját a kis fém érintkezők alá csúsztatod, majd visszazárod. Kész is.

• Előnyök: Villámgyors, egyszerű, és nem kell hozzá forrasztópáka. Tökéletes ideiglenes megoldásokhoz vagy nehezen hozzáférhető helyeken.
• Hátrányok: Az érintkezés idővel meglazulhat, ami kontakthibát okozhat (villogás, színproblémák). Nem annyira bombabiztos, mint a forrasztás.

Forrasztott kötések A forrasztás a profi, hosszú távon is garantáltan stabil megoldás. Bár igényel némi gyakorlatot és egy forrasztópákát, a végeredmény egy masszív, megbízható elektromos és mechanikai kötés lesz. A trükk az, hogy a LED szalag vágási felületén lévő réz érintkezőket és a vezetékek végét is először be kell futtatni egy kis ónnal ("ónozni"), és csak utána forrasztani össze a kettőt.

• Előnyök: Maximálisan stabil és tartós kötés, ami sosem fog meglazulni. Kisebb helyet foglal, így könnyebben elfér a szűk alu profilokban is.
• Hátrányok: Szerszámigényes, és kell hozzá egy kis kézügyesség. Ha túl sokáig melegíted a pontot, megsérülhet a mellette lévő LED chip.

Akkor melyiket válasszam? A projekttől függ. Egy egyszerű polcvilágításhoz, amit nem mozgatnak, tökéletes a gyorscsatlakozó. De egy beépített, gipszkartonba rejtett hangulatvilágításhoz mindenképpen a forrasztást javaslom a hosszú távú, gondozásmentes működés érdekében.

Bármelyik módszert is választod, a kész kötéseket mindig szigeteld! Erre a célra a zsugorcső a legprofibb és legesztétikusabb megoldás.

Nagyobb rendszerek építése és a feszültségesés elkerülése

Ha hosszabb LED szalagot telepítesz, adja magát a gondolat, hogy egyszerűen sorba kötsz több tekercset. Ebbe a hibába sokan beleesnek, az eredmény pedig szinte mindig kiábrándító. A szalag vége felé a fényerő látványosan lecsökken, a színek pedig kifakulnak, sőt, teljesen eltorzulnak. A beállított pirosból egyszer csak narancs lesz, a tiszta fehérből pedig egy sárgás-rózsaszínes árnyalat.

Ez a jelenség a feszültségesés, a hosszabb LED rendszerek ősellensége. Ahogy az áram végigfut a szalag vékony réz vezetőrétegén, folyamatosan veszít a feszültségéből. Minél hosszabb a drót, annál nagyobb a veszteség – ez ilyen egyszerű fizika.

A 12V és 24V rendszerek különbségei

A feszültségesés problémája leginkább a roppant népszerű 12V-os rendszereknél csapódik le. Egy íratlan szabály, amit érdemes betartani: egy 12V-os szalagot 5 méternél hosszabb szakaszon soha ne táplálj meg egyetlen pontról. Ha mégis megteszed, a szalag végére a fényerő akár 20-30%-kal is gyengébb lehet, ami már nagyon zavaró.

Ezzel szemben a 24V-os rendszerek sokkal jobban bírják a hosszabb távokat. A trükk az, hogy a magasabb feszültség miatt ugyanakkora teljesítményhez feleakkora áramerősség kell, így a feszültségveszteség is drasztikusan csökken. Egy 24V-os szalaggal simán kiépíthetsz akár egy 10 méteres szakaszt is tökéletesen egyenletes fénnyel, egyetlen betáplálási pontról.

Szakmai tipp: Ha egy komplett szobát, például a nappali mennyezetét szeretnéd körbevilágítani, a 12V-os rendszert felejtsd is el. A 24V-os megoldás elsőre talán drágábbnak tűnik, de a végeredmény sokkal profibb lesz, és megkíméled magad a barkácsolástól és a plusz tápvezetékek behúzásától.

Profi megoldások a feszültségesés ellen

Amikor már a rendszer hossza megköveteli, többféle trükköt is bevethetünk az egyenletes fényerőért. Egy minőségi RGB LED szalag bekötése során ezeknek a technikáknak az alkalmazása nem opció, hanem kötelező.

A hazai tapasztalatok szerint már egy 5 méteres 12V-os szakaszon is felléphet akár 0,5–1 V-os feszültségesés, ami már szabad szemmel is jól látható szín- és fényerő-eltérést okoz. Nem véletlen, hogy a magyar forgalmazók is szinte mindig a kétoldali betáplálást vagy a 24V-os rendszereket javasolják hosszabb szakaszokhoz. Ha mélyebben is beleásnád magad a témába, a LED24.hu részletes útmutatójában rengeteg gyakorlati példát találsz.

A két leggyakoribb módszer a következő:

• Kétoldali betáplálás: Ez a legegyszerűbb és leggyakrabban alkalmazott megoldás. Ahelyett, hogy csak a szalag elejére kötnéd be a tápot, a tápvezetékeket párhuzamosan a szalag mindkét végére rákötöd. Így az áram két irányból táplálja a LED-eket, a feszültségesés pedig a szalag közepén lesz a legkisebb.
• Középről történő betáplálás: Hasonló elven működik, de itt a szalagot középen (a vágási jelölésnél) fizikailag is elvágjuk, és innen indítjuk a tápellátást két ellentétes irányba. Egy 10 méteres szakasz esetén ez praktikusan azt jelenti, hogy két 5 méteres darabot táplálunk meg egy közös pontból.

Nagyobb, komplex rendszereknél, mint például egy teljes ház világítása, ezeket a technikákat kombinálni kell, sőt, szükség lehet jelerősítők (RGB amplifier) használatára is. Ezek az eszközök a vezérlő jelét és a tápellátást is "felfrissítik" a hosszú szakaszok mentén, garantálva a tökéletes működést.

Tipikus hibák és a villámgyors megoldásuk

Még a legtöbb rutinnal rendelkezőkkel is megesik, hogy a kész rendszer valamiért nem úgy működik, ahogy kellene. Szerencsére a legtöbb bosszantó hiba pár egyszerű mozdulattal orvosolható, nem kell mindent szétszedni. A tapasztalat azt mutatja, hogy az RGB LED szalag bekötése során felmerülő gondok 90%-a valamilyen csatlakozási vagy tápellátási anomáliára vezethető vissza.

Az első és legfontosabb szabály: mielőtt bármit széthúznál, áramtalaníts! A hibakeresést mindig a legegyszerűbb ponton érdemes kezdeni. Nézd át a tápegység és a vezérlő közötti, majd a vezérlő és a szalag közötti csatlakozásokat. Finoman mozgasd meg a kábeleket, és figyeld, hogy változik-e a helyzet.

A szalag egyáltalán nem világít

Ez a leggyakoribb, de egyben a legegyszerűbben felderíthető hiba is. Szinte mindig valami banális csatlakozási probléma áll a háttérben.

• Ellenőrizd a tápegységet: Egyáltalán kap áramot? Sok tápon van egy apró zöld LED, ami jelzi a működést. Ha ez sötét, akkor a gond a 230V-os oldalon van.
• Felcserélt polaritás: A legtipikusabb baki. A tápegység és a vezérlő között felcserélted a pozitív (+) és a negatív (-) pólust. Ezt duplán is ellenőrizd!
• Hibás vezérlő: Ritka, mint a fehér holló, de előfordulhat. Ha van kéznél egy másik, egy gyors cserével kizárhatod ezt a lehetőséget.

Egy multiméter ilyenkor aranyat ér. Mérj feszültséget közvetlenül a tápegység kimenetén! Ha ott megvan a 12V vagy 24V, de a vezérlőből már nem jön ki semmi, akkor valószínűleg a vezérlő adta meg magát.

Keverednek a színek, vagy egy szín teljesen hiányzik

Ismerős a helyzet? Megnyomod a távirányítón a piros gombot, erre a szalag zölden vagy kéken kezd világítani. Ez egyértelműen bekötési hiba. Egyszerűen felcserélted az R, G, B vezetékek valamelyikét a vezérlő kimenetén.

Ne ess pánikba, ez a legegyszerűbben orvosolható probléma. Csak cseréld fel a rosszul bekötött színvezetékeket a vezérlő sorkapcsában. Sem forrasztani, sem vágni nem kell, és a hiba azonnal megoldódik.

Ha egy alapszín (piros, zöld vagy kék) teljesen hiányzik a palettáról, akkor az adott színhez tartozó vezeték szakadt meg valahol. Ez gyakran a forrasztásmentes gyorscsatlakozók hibája, ahol a kis fém tüske nem érintkezik rendesen a szalag réz padjével.

Villogás, pislákolás, vagy a szalag végének elhalványulása

A stroboszkópszerű villogás szinte kivétel nélkül alulméretezett vagy túlterhelt tápegységre utal. Amikor a szalagot maximális fényerőre kapcsolnád (jellemzően fehér fénynél), a táp nem bírja a terhelést, a védelme leold, majd újraindul – ezt látod te villogásnak.

Amennyiben a szalag vége láthatóan halványabb vagy a színe eltér az elejétől, akkor a korábban már említett feszültségesés áldozata lettél. Itt nincs más megoldás, mint a kétoldali betáplálás, vagy ha még a projekt elején vagy, érdemes eleve egy erősebb, 24V-os rendszerben gondolkodni.

Gyakori kérdések és buktatók az RGB LED szalagoknál

Még a legtapasztaltabbak is belefuthatnak kérdésekbe egy RGB LED szalag bekötése közben. Összeszedtük a leggyakoribb problémákat és a rájuk adott, jól bevált, gyakorlati válaszokat, hogy a te telepítésed zökkenőmentes legyen.

Bárhol elvághatom az RGB LED szalagot?

Nem, és ez egy kritikus pont, amin sok projekt elcsúszik. A szalagot kizárólag a gyártó által előre kijelölt vágási pontoknál szabad elmetszeni.

Ezeket a helyeket általában egy kis olló ikon jelöli, és jellemzően 3 vagy 6 LED-enként ismétlődnek a szalag teljes hosszán. Ha máshol próbálkozol, megszakítod az adott szegmens belső áramkörét, ami onnantól kezdve nem fog világítani. A vágási pontok mellett mindig ott vannak a réz forrasztási felületek is, amikre a vezetékeket vagy a gyorscsatlakozókat tudod rákötni.

Rengetegszer látom, hogy valaki sietségében mellévág, és ezzel használhatatlanná teszi a szalag utolsó, még működő részét. Mindig szánj rá időt, és használj egy éles ollót vagy szikét, hogy tiszta, egyenes vágást ejts!

Miért nem egyeznek a távirányító színei a szalag fényével?

Ez a hiba szinte biztos, hogy a vezérlő és a LED szalag közötti rossz bekötés eredménye. A legvalószínűbb ok, hogy egyszerűen felcserélted az R (piros), G (zöld) és B (kék) színű vezetékeket. Ne aggódj, ez egy klasszikus, könnyen javítható probléma.

Csak annyit kell tenned, hogy ellenőrzöd a vezérlő kimenetén lévő R, G, B és a közös pozitív (+) jelöléseket, és összeveted őket a szalagra kötött vezetékekkel. Ha például a távirányító piros gombjára a szalag kéken kezd világítani, akkor borítékolható, hogy az R és a B vezetékeket kell megcserélned a sorkapocsban.

Használhatok egy tápegységet több különálló szalaghoz?

Persze, semmi akadálya, feltéve, hogy a tápegységet helyesen méretezted. Egyetlen, kellően erős tápról több, egymástól teljesen független LED szalagot is biztonságosan el lehet látni. A trükk a párhuzamos bekötésben rejlik.

Az aranyszabály itt is az, hogy a tápegység teljesítménye legalább 20%-kal legyen nagyobb, mint az összes rákötött szalag együttes, maximális fogyasztása. A tápegység kimenetét egy elosztóval vagy sorkapoccsal kell szétosztani az egyes szalagok vezérlői felé. Soha, de soha ne kösd sorba a szalagokat közvetlenül a tápegységről, mert az garantáltan feszültségeséshez és hibás, vibráló működéshez vezet.

Magyarországon egyre inkább megfigyelhető, hogy a vásárlók – főleg a komolyabb, lakberendezési célú projekteknél – a jobb minőségű fehér fényt adó RGBW szalagokat keresik. Míg a tisztán dekorációs célokra még mindig az RGB a sláger, a komolyabb installációk 25-35%-ában már az RGBW verziót választják a tisztább, dedikált fehér fény miatt. Ha jobban elmélyednél a témában, az ArtLED.hu részletes cikkében találsz még több hasznos infót a különböző típusokról.
