Optikai kábel csatlakozó útmutató

De miért is ennyire fontos egy optikai csatlakozó?

A mai digitális korban az optikai csatlakozók a gyors adatátvitel csendes hősei. Ezek a precíziós alkatrészek teszik lehetővé a gigabites internetet, a 4K streaminget és az adatközpontok hibátlan működését. Gondoljunk rájuk úgy, mint egy idegrendszer legfontosabb kapcsolódási pontjaira, ahol az adatot szállító fénynek tökéletesen, zökkenőmentesen kell továbbhaladnia.

A megfelelő optikai kábel csatlakozó kiválasztása nem csak egy technikai részletkérdés. Ez a hálózatod teljesítményének és megbízhatóságának az alapja. Egy rosszul megválasztott vagy silány minőségű darab komoly jelveszteséget, instabil kapcsolatot, végső soron pedig drága és időigényes hibakeresést okozhat. Olyan ez, mintha egy csúcskategóriás sportautó motorját egy rozsdás csavarral akarnánk rögzíteni – a teljes rendszer hatékonysága múlik ezen az apró, de annál fontosabb elemen.

Mi a helyzet itthon?

Magyarországon az optikai hálózatok fejlesztése az utóbbi években stratégiai fontosságúvá vált, ami a csatlakozók szerepét is felértékelte. A Hírközlési és Egyetemes Távközlési Beruházási Terv (HET) célja, hogy minden településen legalább egy 24 szálas optikai lefedettség épüljön ki. Ehhez a tervhez elengedhetetlen a megbízható optikai kábel csatlakozó technológia, hiszen csak így lehet kiszolgálni az 5G hálózatok és a gigabites otthoni internet által támasztott óriási kapacitásigényt. Ha mélyebben érdekel a téma, ezen az MMK oldalon tájékozódhatsz a hazai fejlesztésekről.

Ebben az útmutatóban lépésről lépésre végigvezetünk mindenen, az alapoktól a konkrét telepítési trükkökig. A célunk, hogy a végére magabiztosan tudd eldönteni, melyik technológia a legmegfelelőbb a te projektedhez, és megértsd, hogy egy aprónak tűnő alkatrész miként befolyásolja az egész rendszer stabilitását és jövőállóságát.

A következő részekben alaposan körbejárjuk:

• A csatlakozók anatómiáját: Mi az a ferrule, és miért számít, hogy milyen a csiszolása?
• A leggyakoribb típusokat: Mikor kell SC, LC vagy éppen MTP csatlakozót használni?
• A tökéletes párosítást: Hogyan kell a kábelt és a csatlakozót összehozni a maximális teljesítmény érdekében?

A legfontosabb, amit meg kell jegyezni: az optikai hálózatok világa a precizitásról szól. Egyetlen mikrométeres pontatlanság vagy egy porszem a csatlakozó felületén drasztikusan leronthatja az adatátvitel minőségét. Éppen ezért a megfelelő alkatrész kiválasztása és a szakszerű kezelése kulcsfontosságú.

Az optikai csatlakozók belső működése

Ahhoz, hogy igazán megértsük, miért számít annyira egy optikai kábel csatlakozó minősége, érdemes kicsit belesni a „motorháztető” alá. Kívülről talán csak egyszerű műanyag vagy fém alkatrésznek tűnnek, de a belsejükben olyan precíziós mérnöki munka rejlik, ami a fényimpulzusok tökéletes, veszteségmentes továbbítását hivatott biztosítani.

Képzeljünk el egy ilyen csatlakozót úgy, mint egy miniatűr dokkoló állomást a fény számára. Ennek a dokkolónak pedig három fő alkatrésze van, amiknek tökéletes összhangban kell dolgozniuk a hibátlan adatátvitelért.

A csatlakozó lelke a ferrule

A legfontosabb alkatrész kétségtelenül a ferrule. Ez egy elképesztően precízen megmunkált kerámia csövecske (ritkábban fémből vagy műanyagból készül), aminek a közepén egy hajszálvékony furat van. Ebbe a furatba illeszkedik bele maga az optikai szál. A ferrule legfőbb feladata, hogy az optikai szálat ezredmilliméteres pontossággal központosítsa és stabilan a helyén tartsa.

Hogy jobban el tudjuk képzelni: gondoljunk arra, hogy két kerti locsolócsövet akarunk összekötni. Ha csak szimplán egymáshoz érintjük a végüket, a víz nagy része mellé fog folyni. De ha mindkét slag végét egy szűk, pontosan illeszkedő csődarabba toljuk, a víz szinte veszteség nélkül áramlik át. A ferrule pontosan ezt a feladatot látja el, csak éppen vízsugarak helyett fénysugarakkal.

A külső pajzs a csatlakozóház

A második lényeges elem a csatlakozóház. Ez a külső műanyag vagy fém burkolat, ami több dolgot is csinál egyszerre. Egyrészt védi a rendkívül sérülékeny ferrulét és a benne lévő optikai szálat a fizikai behatásoktól, a portól és a nedvességtől. Másrészt ez adja a csatlakozó megfelelő formáját és méretét, hogy pontosan illeszkedjen az aljzatba.

A házon található a harmadik fontos komponens is, a rögzítőmechanizmus. Ez lehet egy bepattanó fül (mint az LC csatlakozóknál), egy csavaros megoldás (az FC típusnál) vagy egy „nyomd-húzd” rendszer (az SC típusnál). A cél mindig ugyanaz: a kapcsolatnak stabilnak és mozgásmentesnek kell lennie, nehogy egy véletlen mozdulattól szétcsússzon, ami azonnali jelvesztést okozna.

Kulcsfontosságú felismerés: Egy optikai csatlakozó minőségét elsősorban a ferrule megmunkálásának pontossága határozza meg. A legapróbb gyártási hiba, karc vagy egy porszem is drasztikusan megnövelheti a jelveszteséget (insertion loss) és a fényvisszaverődést (return loss).

Ez a koncepciós térkép jól mutatja, hogyan függ össze egy optikai csatlakozó a hálózat teljesítményével, megbízhatóságával és az adatátvitel minőségével.

Az ábrából is látszik, hogy a csatlakozó nem csupán egy passzív darabka műanyag a kábel végén, hanem a hálózati ökoszisztéma aktív szereplője, ami közvetlenül befolyásolja a rendszer stabilitását.

A csiszolás, ami mindent eldönt

A ferrule végének felülete, ahol a két optikai szál fizikailag találkozik, sosem teljesen lapos. Ezt a felületet rendkívül finomra csiszolják, és a csiszolás típusa alapjaiban határozza meg a csatlakozó teljesítményét. Két fő típust érdemes ismerni:

• UPC (Ultra Physical Contact): Itt a ferrule végét domborúra csiszolják. Ez biztosítja, hogy a két optikai szál magja érintkezzen először, így minimalizálva a köztük lévő légrést és csökkentve a jelveszteséget. Ezeket a csatlakozókat általában kék színű házzal látják el.
• APC (Angled Physical Contact): Ennél a típusnál a ferrule végét nemcsak domborúra, hanem egy 8 fokos szögben is megcsiszolják. Ez a szög zseniális trükk: a visszaverődő fényt nem a forrás irányába küldi vissza (ami zavart okozna), hanem a szál köpenyébe tereli ki, ahol egyszerűen elnyelődik. Emiatt az APC csatlakozók sokkal alacsonyabb fényvisszaverődést produkálnak. Jellemzően zöld színnel jelölik őket.

Hogy mikor melyiket használjuk, az mindig az alkalmazástól függ. A legtöbb digitális adatátviteli rendszerhez (internet, irodai hálózatok) a UPC csatlakozó tökéletesen megfelel. Azonban az analóg jeleket (pl. kábeltévé) vagy nagy teljesítményű lézereket használó hálózatokban az APC a kötelező választás, mert ott a legkisebb visszaverődés is komoly problémát okozhat.

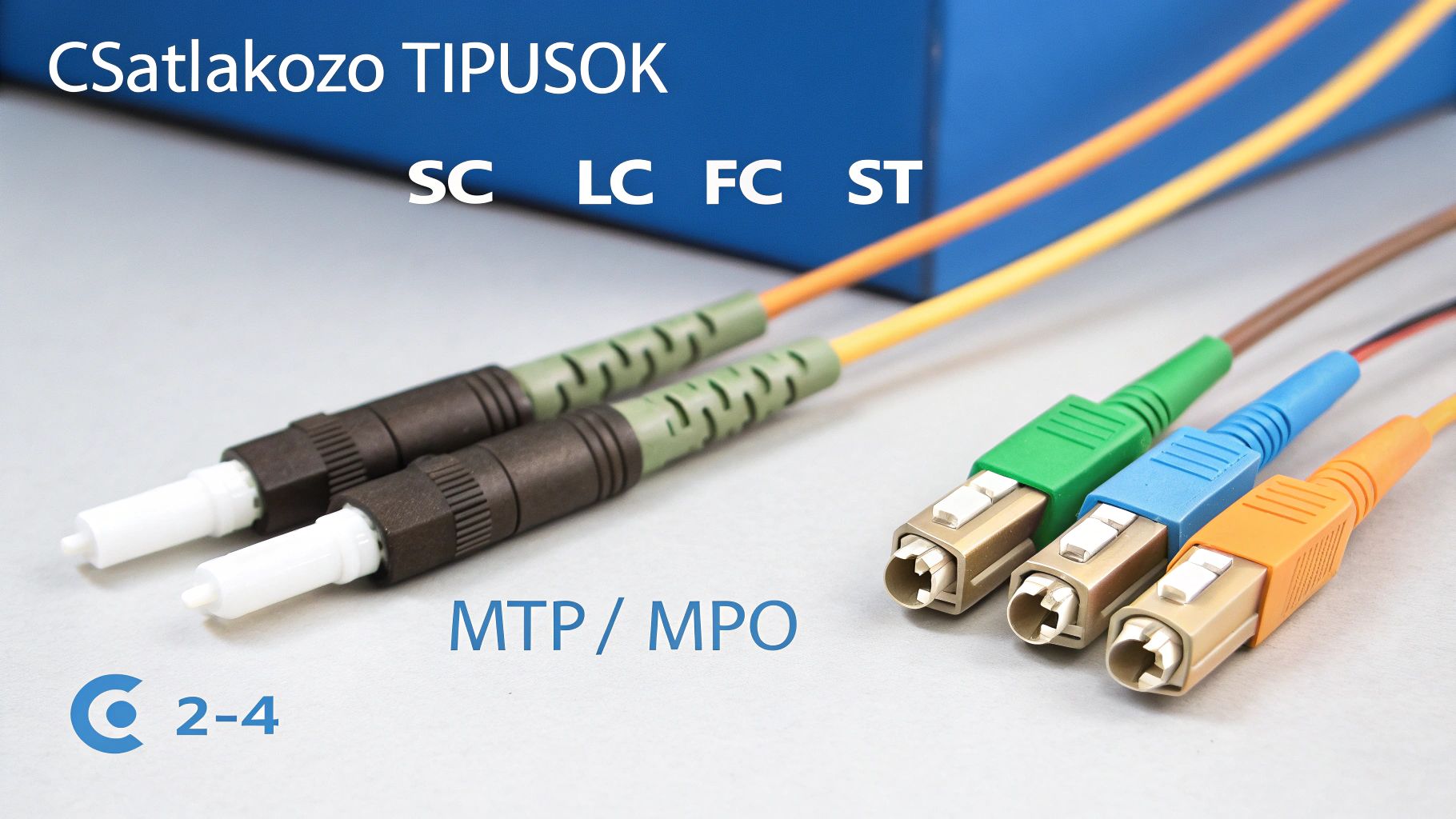

A leggyakoribb optikai csatlakozók útvesztőjében

Ha az optikai hálózatokról beszélünk, a csatlakozók olyanok, mint a különféle nyelvjárások. Mind ugyanazt a célt szolgálja – a fényjelek tökéletes átvitelét –, de mindezt más-más formában, mérettel és rögzítési módszerrel érik el. A megfelelő optikai kábel csatlakozó kiválasztása abszolút kulcsfontosságú a hálózat teljesítménye és megbízhatósága szempontjából, ezért most górcső alá vesszük a legelterjedtebb típusokat.

Nem unalmas definíciókat fogunk sorolni, hanem a gyakorlatból vett példákkal mutatjuk be, hogy melyiket mikor és miért érdemes választani.

SC csatlakozó: az időtálló klasszikus

Az SC (Subscriber Connector) az egyik legrégebbi motoros a szakmában, egy igazi veterán. Szögletes formájáról és a jellegzetes „push-pull” (nyomd-húzd) mechanizmusáról azonnal felismerhető. Ez a kialakítás pofonegyszerű, de éppen ezért zseniális: egy határozott kattanás jelzi, hogy a kapcsolat stabil és létrejött.

Bár mérete ma már nagynak számít a modernebb társaihoz képest, a megbízhatósága és a kedvező ára miatt a mai napig a telekommunikációs szolgáltatók (például FTTH, azaz otthoni optikai hálózatok) és a kábeltévés rendszerek kedvence. Gondoljunk rá úgy, mint egy ipari szabványra, ami már évtizedek óta bizonyít a terepen.

LC csatlakozó: a helytakarékos bajnok

Az LC (Lucent Connector) a modern adatközpontok és szervertermek megkérdőjelezhetetlen sztárja. A trükkje a méretében rejlik: feleakkora, mint egy SC csatlakozó, ami a kisebb, 1,25 mm-es ferrulének köszönhető. Ez a kompakt méret azt jelenti, hogy ugyanakkora helyre kétszer annyi csatlakozást lehet besűríteni, ami a zsúfolt rackszekrényekben aranyat ér.

A rögzítése egy, az RJ45 csatlakozókról ismerős pattintós füllel történik, ami gyors és megbízható kapcsolatot garantál. Ha nagy sűrűségű hálózati környezetben dolgozunk, ahol minden milliméter számít, az LC a nyerő választás. Jellemzően SFP modulokhoz és nagy sebességű hálózati eszközökhöz használják.

Az LC csatlakozó tipikus beillesztési csillapítása ≤0.2 dB, míg az SC esetében ez az érték ≤0.3 dB. Bár a különbség csekélynek tűnik, a nagy teljesítményű, hosszú távú kapcsolatoknál minden tized decibel számít a jelminőség megőrzésében.

Ez a mérnöki precizitás teszi lehetővé a döbbenetes adatátviteli sebességeket. Az optikai kábelek és a csatlakozók fejlődésének köszönhetően egy 40 km-es szakaszon a kutatók már 178 terabit per másodperc (Tbps) feletti sebességet is elértek. Ez a fejlődés Magyarországon is érezhető, ahol a nagyvárosokban az 1 Gbps sebességű internet már széles körben elterjedt. Ha kíváncsi ezekre a lenyűgöző rekordokra, olvassa el az ipon.hu kapcsolódó cikkét.

FC és ST: a speciális területek specialistái

Bár manapság már ritkábban futunk beléjük, az FC és ST csatlakozókkal még mindig találkozhatunk speciális ipari vagy mérési környezetekben.

• FC (Ferrule Connector): Masszív fém házával és menetes, csavaros rögzítésével rendkívül strapabíró. Ott használják, ahol a rezgésállóság kritikus, például ipari gépek mellett vagy tesztlaboratóriumokban.
• ST (Straight Tip): Bajonettzáras mechanizmussal rendelkezik, amit egy gyors fordítással lehet rögzíteni. Régebbi LAN hálózatokban és katonai alkalmazásokban volt népszerű, de mára az SC és LC szinte teljesen kiszorította a piacról.

MTP/MPO: a jövő csatlakozója

Az MTP/MPO (Multi-fiber Push-On) egy teljesen más ligában játszik. Míg az eddig említett típusok egyetlen optikai szálat kötnek össze, addig egy MTP/MPO csatlakozó egyetlen testben 12, 24 vagy akár 72 szálat is képes egyszerre csatlakoztatni.

Ez a technológia a hiper-adatközpontok és a 40G/100G/400G sebességű gerinchálózatok alappillére. Lehetővé teszi a villámgyors telepítést és a hihetetlen adatsűrűséget. Képzeljük el, hogy egyetlen mozdulattal egy egész autópályányi adatsávot csatlakoztatunk – az MTP/MPO pontosan ezt teszi.

Gyakori optikai csatlakozó típusok összehasonlítása

Hogy segítsünk eligazodni a különböző típusok között, készítettünk egy gyors összefoglaló táblázatot a legfontosabb tudnivalókról.

Ez a táblázat a legelterjedtebb optikai csatlakozók főbb jellemzőit, előnyeit és tipikus felhasználási területeit foglalja össze.

A megfelelő optikai kábel csatlakozó kiválasztása tehát mindig az adott feladattól, a környezettől és a költségvetéstől függ. Egy otthoni hálózat kiépítéséhez valószínűleg egy SC csatlakozó a legpraktikusabb, míg egy modern adatközpontban szinte kizárólag LC és MTP/MPO megoldásokkal fogunk találkozni.

A kábel és a csatlakozó tökéletes párosa: mire figyelj?

Miután megismertük az optikai kábel csatlakozó típusokat, jöhet a következő, és talán legfontosabb lépés: a megfelelő párosítás. Gondolj erre úgy, mintha egy kulcsot próbálnál beletenni egy zárba. Ha nem a megfelelő kulcsot használod, a zár nem nyílik, sőt, még kárt is tehetsz benne. Pontosan ez a helyzet az optikai szálakkal is.

A kompatibilitás figyelmen kívül hagyása az egyik leggyakoribb és legköltségesebb hiba az optikai hálózatok építésénél. Egy rosszul megválasztott csatlakozó vagy kábel nemcsak a teljesítményt veti vissza, hanem akár a drága aktív eszközökben is fizikai sérülést okozhat. Nézzük meg, mire kell figyelni, hogy minden tökéletesen passzoljon.

Monomódusú vagy többmódusú? Ez itt a kérdés.

Az első és legfontosabb döntés a szál típusának kiválasztása. Az optikai kábelek két nagy csoportba oszthatók: monomódusú (Single-Mode, SM) és többmódusú (Multi-Mode, MM). A lényegi különbség a fényvezető mag átmérőjében van, ami alapjaiban határozza meg, hogyan „utazik” benne a fény.

• Monomódusú (SM) szál: Extra vékony, csupán 9 mikron átmérőjű maggal bír. Olyan, mint egy hajszálvékony, nyílegyenes alagút, ahol a fény egyetlen, torzításmentes sugárként halad. Emiatt óriási távolságokra, akár több tíz vagy száz kilométerre is képes eljuttatni a jelet, elhanyagolható veszteséggel.
• Többmódusú (MM) szál: A magja jóval vastagabb, jellemzően 50 vagy 62,5 mikron. Ezt úgy képzeld el, mint egy szélesebb alagutat, ahol a fény több útvonalon, a falakról visszaverődve pattog végig. Ez a jelenség korlátozza a hatótávot, ezért az MM kábeleket inkább rövidebb szakaszokra használják, például egy épületen belül vagy adatközpontokban.

Az aranyszabály: Monomódusú kábelt soha, de soha ne próbálj meg többmódusúval összekötni! Az eltérő magméretek miatt a fény nagy része egyszerűen „mellémegy” az illesztésnél, ami brutális jelveszteséget és működésképtelen kapcsolatot eredményez.

A színek nem hazudnak: a kábelek színkódjai

Szerencsére nem kell mikroszkóppal bogarásznunk a kábelvégeket. A gyártók egyértelmű színkódolással segítenek a tájékozódásban, ami azonnal elárulja a kábel típusát.

• Sárga: Ez a szín egyértelműen a monomódusú (SM) kábelek ismertetőjele.
• Narancssárga: Általában a régebbi OM1 és OM2 többmódusú kábeleket jelöli.
• Türkizkék (Aqua): A modernebb, lézerre optimalizált OM3 és OM4 többmódusú kábelek színe.
• Limetta zöld: A legújabb OM5-ös többmódusú kábeleket azonosítja.

Ez a színkódolás óriási segítség a szerelőknek, hiszen egy sűrűn kábelezett rack szekrényben is azonnal látszik, mivel van dolguk. A különböző multimódusú szálak (OM1, OM2, stb.) más-más sebességet és távolságot tudnak áthidalni – míg egy OM1 kábel 10 Gbps sebességet kb. 33 méterig bír, addig egy OM4 már 100 Gbps-t is átvisz akár 150 méteren. Ezzel szemben a sárga monomódusú OS1/OS2 kábelek akár 100-400 Gbps sebességet is garantálnak 160 km-es távon. Ha mélyebben is érdekel, melyik száltípus mire képes, az AgendaAge tudásbázisában részletes táblázatot találsz.

Csiszolás: UPC és APC párosítása tilos!

A másik buktató a csatlakozók csiszolásának típusa lehet. Ahogy a kábeleknek, úgy a csatlakozóknak is van színkódjuk, ami a polírozás módjára utal:

• Kék: Ez a szín a UPC (Ultra Physical Contact) csiszolású csatlakozókat jelöli.
• Zöld: Ez pedig az APC (Angled Physical Contact) csiszolású csatlakozók színe.

A szabály itt is kőbe van vésve: kéket csak kékkel, zöldet csak zölddel köss össze! Ha megpróbálsz egy UPC és egy APC csatlakozót összedugni, az nemcsak jelveszteséget okoz, hanem fizikailag tönkre is teheti mindkét csatlakozóvéget. A sík és a ferde felület találkozása megkarcolja a polírozott üvegvégeket, ami helyrehozhatatlan károkat okoz.

Láthatod, a megfelelő optikai kábel csatlakozó és kábel kiválasztása nem ördöngösség, ha ismered ezt a pár alapszabályt. Mindig ellenőrizd a szál típusát (SM vagy MM), figyeld a színkódokat a kábelen és a csatlakozón, és soha ne keverd a különböző csiszolási típusokat. Ezzel rengeteg fejfájástól és felesleges kiadástól kíméled meg magad.

Telepítési módszerek és bevált gyakorlatok

A megfelelő optikai kábel csatlakozó és a hozzá való kábel kiválasztása még csak a csata fele. A hálózat megbízhatósága és sebessége legalább annyira, ha nem jobban múlik a szakszerű telepítésen. A helyszíni szerelésre alapvetően három bevált módszer létezik, mindegyiknek megvan a maga helye, ideje és persze az árcédulája is.

A döntés mindig a projekt jellegétől, a költségkerettől és a rendelkezésre álló szerszámparktól függ. Egy jól megválasztott technikával a jelveszteség a lehető legkisebb lesz, elkerülhetjük a későbbi bosszantó hibákat, és garantálhatjuk a hosszú távú, stabil működést.

Fúziós hegesztés – Amikor csak a tökéletes a jó

A fúziós hegesztés (fusion splicing) jelenti a szakma csúcsát, ez a legprofibb megoldás. Ez a módszer nem csupán összeköti, hanem szó szerint összeolvasztja a két optikai szálat egy precíziós műszerrel, a fúziós hegesztővel. Az eredmény egy szinte észrevehetetlen, rendkívül alacsony jelveszteségű (<0,1 dB) és atomstabil kapcsolat, amely gyakorlatilag olyan, mintha a kábel sosem lett volna elvágva.

Ez a technika adja a legjobb minőséget, éppen ezért gerinchálózatok, nagy távolságú adatátviteli vonalak és kritikus rendszerek építésénél ez az iparági standard. A dolog szépséghibája a magas kezdeti költség: egy hegesztőgép komoly beruházás, a használata pedig szaktudást és gyakorlatot igényel.

Mechanikus csatlakozók – A gyors segítség

A mechanikus csatlakozók (mechanical splices) egy gyors és pénztárcabarát alternatívát kínálnak. Ezek lényegében előre polírozott, gyárilag szerelt csatlakozófejek. A helyszínen, néhány célszerszám segítségével csak be kell illeszteni és rögzíteni a lecsupaszított, megtisztított optikai szálat. Nincs szükség drága hegesztőgépre, a telepítés szó szerint percek alatt megvan.

Ez a megoldás ideális gyors hibajavításokhoz, kisebb hálózatok (például egy FTTH végpont) kiépítéséhez, vagy olyan helyzetekben, ahol a fúziós hegesztés egyszerűen nem érné meg. Fontos azonban tudni, hogy a mechanikus illesztés jelvesztesége magasabb (0,2-0,75 dB között mozog), és a kapcsolat kevésbé áll ellen a környezeti hatásoknak, mint például a hőingadozásnak vagy a rezgésnek.

A mechanikus csatlakozó belsejében egy speciális, úgynevezett index-illesztő gél található. Ez tölti ki a két szálvég közötti mikroszkopikus légrést, ezzel csökkentve a fényvisszaverődést és a csillapítást.

Előre szerelt pigtail kábelek – A két világ legjobbja

A harmadik elterjedt módszer az előre gyártott pigtail kábelek használata. A pigtail egy rövidke optikai kábeldarab: az egyik végén egy gyárilag, ellenőrzött körülmények között rászerelt optikai kábel csatlakozó van, a másik vége pedig „csupasz”.

A telepítés során ezt a szabad véget hegesztik hozzá a telepített kábel megfelelő szálához. Ezzel a módszerrel zseniálisan ötvözhetjük a két technika előnyeit: a csatlakozó minősége garantáltan gyári, míg a kábelhez való csatlakozás a fúziós hegesztés megbízhatóságát nyújtja. Ez teszi lehetővé a rendezett, professzionális lezárást patch panelekben és elosztódobozokban.

Gyakorlati tippek, hogy ne menjen félre semmi

Bármelyik módszert is választod, van néhány alapszabály, amit mindig be kell tartani a siker érdekében:

• Tisztaság mindenek felett: Mielőtt bármit csatlakoztatsz, ellenőrizd és tisztítsd meg a csatlakozó felületeket speciális eszközökkel. A legapróbb porszem is komoly jelveszteséget vagy akár a kapcsolat megszakadását okozhatja.
• Kerüld a szűk íveket: Soha ne hajlítsd meg az optikai kábelt a megadott minimális hajlítási sugárnál szűkebben! Ez mikrotöréseket okozhat a szálban, ami növeli a csillapítást, rosszabb esetben végleg tönkreteszi.
• Használj megfelelő szerszámokat: A precíz blankolás és a szálvég tökéletes, merőleges vágása (cleaving) elengedhetetlen a jó minőségű hegesztéshez vagy mechanikus toldáshoz. Mindig az adott feladathoz való, jó állapotú szerszámokkal dolgozz!

Ha ezekre a dolgokra odafigyelsz, biztos lehetsz benne, hogy az optikai kábel csatlakozó a lehető legjobb teljesítményt nyújtja, és a hálózatod hosszú távon is stabil marad.

Hogyan tartsuk karban a hálózatot a maximális teljesítményért?

Egy profin megépített optikai hálózat stabil működésének titka nem a drága eszközökben, hanem a rendszeres és szakszerű karbantartásban rejlik. Hiába a csúcskategóriás hardver, ha egy optikai kábel csatlakozó felülete piszkos vagy sérült. Az iparágban van egy örök érvényű mondás: „vizsgáld meg, mielőtt csatlakoztatod”. Ha ezt a gondolkodásmódot elsajátítjuk, rengeteg fejfájástól kímélhetjük meg magunkat.

Gondoljunk bele: a csatlakozó kerámia hüvelyének (ferrule) végén egy mikroszkopikus porszem vagy egy alig látható ujjlenyomat valóságos heggyé tornyosul a fény számára. Egy ilyen apró szennyeződés is drasztikusan megnövelheti a jelveszteséget (csillapítást) és a visszaverődést, ami a kapcsolat instabillá válásához, vagy akár a teljes megszakadásához vezethet.

A professzionális tisztítás eszközei

A helyes tisztítás nem azt jelenti, hogy megtöröljük a csatlakozót a pólónk ujjában. Ehhez speciális, direkt erre a célra fejlesztett eszközökre van szükség, amelyek garantálják, hogy a felület makulátlan és karcmentes lesz.

• „One-Click” tisztítók: Ezek a tollra emlékeztető eszközök rendkívül praktikusak és gyorsak. Egyetlen kattintással egy speciális mikroszálas szalagot tolnak a csatlakozó végére, ami azonnal magába szívja a szennyeződéseket. Bárki könnyedén használhatja, a hatékonysága pedig garantált.
• Szöszmentes törlőkendők és izopropil-alkohol: Ha makacsabb szennyeződéssel, például zsírral vagy olajjal van dolgunk, ez a klasszikus páros a befutó. Itt kulcsfontosságú, hogy kizárólag 99% feletti tisztaságú izopropil-alkoholt és direkt optikai célokra szánt, szöszmentes törlőkendőt használjunk.

A tiszta csatlakozó nem csupán egy javaslat, hanem a megbízható hálózat alapfeltétele. A rendszeres tisztítással megelőzhetjük a hibákat, meghosszabbíthatjuk az eszközök élettartamát, és biztosíthatjuk, hogy a hálózat hozza a papíron elvárt teljesítményt.

Alapvető tesztelési módszerek a hibák megelőzésére

A tisztítás mellett a rendszeres mérés is elengedhetetlen. Két alapvető műszerrel a rejtett hibákat is időben kiszúrhatjuk, mielőtt azok komolyabb galibát okoznának.

1. Vizuális hibakereső (Visual Fault Locator, VFL): Ez egy egyszerű, zseblámpaszerű eszköz, ami látható vörös lézerfényt bocsát ki. Ha rádugjuk a szálra, a fény a kábel töréseinél, a rossz hegesztéseknél vagy a túl szűk íveknél egyszerűen „kiszivárog”, és vörösen megvilágítja a hiba pontos helyét. Rövid szakaszok gyors, helyszíni ellenőrzéséhez tökéletes.
2. Optikai teljesítménymérő (Optical Power Meter, OPM): Ez a műszer a hálózat legfontosabb diagnosztikai eszköze. Egy ismert teljesítményű fényforrással (Optical Light Source, OLS) együtt használva tűpontosan megméri, mennyi fény „vész el” útközben a kábelen és a csatlakozásoknál. Ezzel könnyedén ellenőrizhető a teljes szakasz csillapítása, és azonnal kiderül, ha valami nincs rendben.

A rendszeres tisztítás és az alapvető tesztek elvégzése egyfajta proaktív hozzáállás. Segítségükkel az optikai kábel csatlakozó és a teljes hálózat is megbízhatóan és hatékonyan fog működni, így minimalizálva a váratlan leállások és a költséges javítások kockázatát.

Gyakori kérdések az optikai csatlakozókról

A végére hagytunk pár gyakran felmerülő kérdést, hogy egy helyen, érthetően tisztázzuk a legfontosabb tudnivalókat az optikai kábel csatlakozók kapcsán.

Milyen sűrűn kell tisztogatni az optikai csatlakozókat?

A szakmai ökölszabály kőbe van vésve: minden egyes csatlakoztatás előtt kötelező ellenőrizni, és ha kell, tisztítani a csatlakozókat. Egyetlen, mikroszkopikus méretű porszem, egy ujjlenyomatból származó olajfolt vagy bármilyen más szennyeződés drasztikusan megnövelheti a csillapítást, sőt, akár véglegesen meg is sértheti a csatlakozó érzékeny felületét.

Az optikai hálózatok világában a legfontosabb mantra: „vizsgáld meg, mielőtt csatlakoztatod”. Hidd el, a megelőző tisztítás sokkal kevesebbe kerül, mint egy már kialakult hiba felkutatása és javítása.

A rendszeres karbantartás megelőzi a sunyi teljesítményromlást, és garantálja, hogy a hálózatod hosszú távon is betonstabil maradjon.

Összedughatok egy UPC és egy APC csatlakozót?

Soha, semmilyen körülmények között! A kék (UPC) és a zöld (APC) csatlakozók párosítása az egyik legsúlyosabb hiba, amit elkövethetsz. A két típus csiszolása teljesen eltérő – az egyik sík, a másik ferde –, ezért összedugva nemcsak extrém magas jelveszteséget okoznak, hanem fizikailag tönkre is teszik egymást.

Ez a párosítás garantáltan maradandó karcolásokat hagy a polírozott felületeken, ami után mindkét csatlakozót dobhatod a kukába.

Mi a különbség a simplex és a duplex kábel között?

A választás mindig attól függ, hogy az adat csak egy irányba megy, vagy oda-vissza közlekedik.

• Simplex kábel: Ebben csupán egyetlen optikai szál fut. Jellemzően olyan helyeken használják, ahol az adatátvitel egyirányú, például bizonyos ipari szenzoroknál vagy egyirányú videojel továbbításnál.
• Duplex kábel: Két szálat tartalmaz egy közös köpeny alatt, ami lehetővé teszi a kétirányú, egyidejű kommunikációt. A legtöbb hálózati eszköz – routerek, switchek, SFP modulok – ezt igényli, hiszen külön szálon kell küldeni (TX) és fogadni (RX) az adatot.
