Motorvédő kapcsoló beállítása lépésről lépésre

Hogyan kezdjünk hozzá a motorvédő kapcsoló beállításához

A helyszíni munka első lépése nem az állítócsavar elfordítása. Először azonosítani kell a motort, a motorvédőt és az egész áramkört. Egy műhelyben vagy gépházban általában gyorsan előkerül a motor adattáblája, de a kapcsolószekrényben már nem mindig egyértelmű, melyik készülék tartozik hozzá, milyen tartományú a hőkioldó, és milyen indítási módot épített ki a kivitelező.

Amit a beállítás előtt össze kell gyűjteni

Feszültségmentes állapotban ellenőrizd a motor adattábláját, a motorvédő típusát, a vezeték keresztmetszetét, a biztosító vagy kismegszakító adatait, valamint a bekötési rajzot. Jegyezd fel, hogy közvetlen indítás, csillag-delta indítás vagy más vezérlési megoldás működik-e. A motor üzemi környezete szintén számít, mert egy meleg szivattyúgépházban más hőviszonyok között dolgozik a készülék, mint egy jól szellőző kapcsolótérben.

A munkához szükség lehet bilincsmérőre, feszültségvizsgálóra, megfelelő csavarhúzóra, multiméterre és a gyártó kezelési útmutatójára. A mérőműszer pontossága és a mérés helye legalább olyan fontos, mint maga a leolvasott érték. A motorvédő beállítása nem helyettesíti a zárlatvédelmet, és a feszültségmentesítés, valamint a visszakapcsolás elleni biztosítás minden beavatkozás előtt alapkövetelmény.

A munkafolyamat logikája

Először az adattábláról kell meghatározni a névleges áramot. Ezután ellenőrizni kell, hogy a motorvédő állítási tartománya lefedi-e ezt az értéket, majd meg kell vizsgálni a vezeték és a védelmi készülék koordinációját. Üzem közben következik a fázisáramok mérése, végül a próbaüzem és a dokumentálás.

Gyakorlati szabály: ha valaki csak a motor teljesítményéből próbálja megmondani a beállítást, már az első döntési pontnál bizonytalan alapra épít.

A motor adattáblája és a névleges áram meghatározása

A motorvédő állítóértékének kiindulópontja a motor adattábláján szereplő névleges üzemi áram. A teljesítmény, például az 1,5 kW, 4 kW vagy 7,5 kW, önmagában nem elegendő a pontos beállításhoz. Az áramot befolyásolja a feszültség, a kapcsolás, a hatásfok, a teljesítménytényező és a motor tényleges kivitele, ezért a kW-adatból végzett visszaszámolás legfeljebb tájékoztató ellenőrzés lehet.

Mit olvassunk le az adattábláról

Háromfázisú motoron gyakran két feszültségérték látható, például 230/400 V, valamint két kapcsolási jel, Δ/Y. Ez azt jelenti, hogy a tekercselést a hálózati feszültséghez és a kapocshíddal kialakított kapcsoláshoz kell igazítani. A motorvédő beállításánál azt az áramértéket kell használni, amely a tényleges bekötési és üzemi állapothoz tartozik.

A csillag-delta indításnál különösen fontos a kapcsolási rajz és a motorvédő helye. Nem szabad automatikusan a motor adattábláján szereplő nagyobb vagy kisebb áramértéket választani anélkül, hogy tisztáznád, a készülék a vonali áramot vagy a motorág áramát érzékeli-e. Az itt elkövetett hiba nem egyszerű leolvasási probléma, hanem hibás védelmi koordinációhoz vezethet.

A GANZ motorvédő-táblázatos útmutatója által is képviselt szakmai logika szerint a védelem értékét a védeni kívánt motor névleges üzemi áramára kell alapozni. A lényeg, hogy adattáblás értékkel dolgozz, ne becsléssel.

Ne keverd össze az árambeállítást a kioldási osztállyal

A motorvédőn szereplő állítható amperérték azt mutatja meg, milyen túlterhelési áram környezetében dolgozik a hőkioldó. A 10A, 10, 20 és 30 jelölések ezzel szemben kioldási osztályokra utalnak, vagyis az indítási túlterhelés időbeli elviselésére. A két beállítás nem ugyanaz.

Egy könnyen induló ventilátornál más döntés lehet megfelelő, mint egy nagy tehetetlenségű kompresszornál. A karakterisztikát mindig a gyártó készülékadatlapja, a motor indítási ideje és a gép terhelése alapján kell kiválasztani. Ha a motor névleges árama nem fér bele a motorvédő állítási tartományába, nem a potmétert kell erőltetni, hanem megfelelő készüléket kell választani.

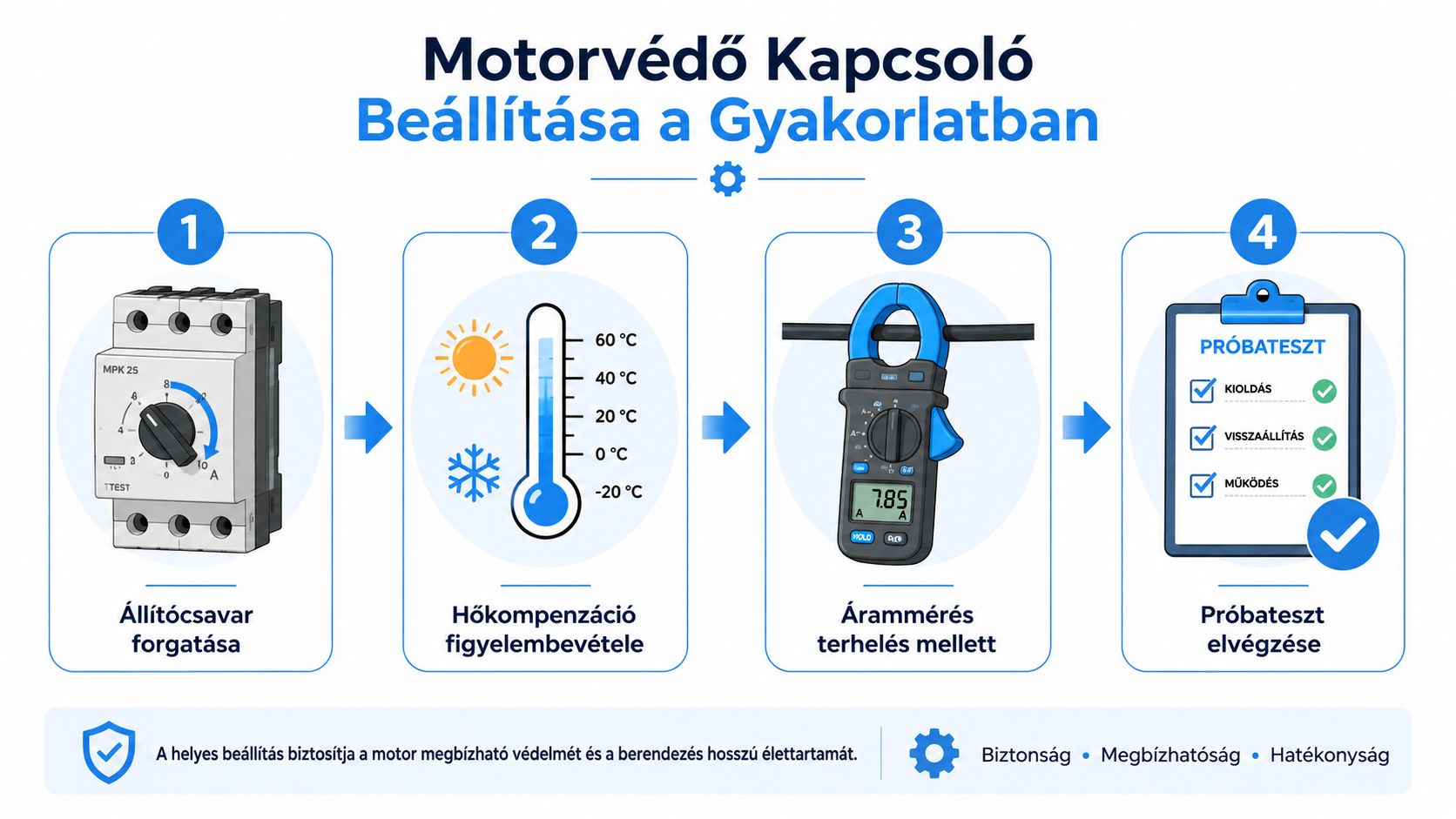

A motorvédő kapcsoló beállítása a gyakorlatban

Helyszínen a motorvédő beállítása az adattábla, a bekötés és a tényleges terhelés összevetésével kezdődik. A kapcsoló állítócsavarját csak a gyártói skálán belül használd. A hőkioldó működését a környezeti hőmérséklet és a kapcsolószekrény belső hője is befolyásolhatja, ezért meleg, zsúfolt szekrényben különösen fontos a mérés.

Másolható helyszíni munkafolyamat

1. Azonosítsd az adattáblás áramot. Írd fel a tényleges kapcsoláshoz tartozó névleges értéket, majd ellenőrizd, hogy belefér-e a motorvédő állítási tartományába.

2. Ellenőrizd a bekötést. Vizsgáld meg a fázissorrendet, a kapocshidakat, a védővezetőt, a kontaktort és a motorvédő bekötését. Hibás kapcsolás mellett a későbbi árammérés félrevezető lesz.

3. Állítsd be az alapértéket. Teljes terhelésű üzemben az alapbeállítás rendszerint a motor adattábláján szereplő névleges áram. Részterhelésnél a Wilo magyar nyelvű útmutatója a munkapontban mért áram fölé körülbelül 5%-os beállítást javasol.

4. Mérj bilincsmérővel terhelés alatt. Stabil üzemben külön mérd meg mindhárom fázist, és rögzítsd az értékeket. Jelentős eltérésnél ellenőrizd a hálózatot, a kapocskötéseket, a kontaktort és magát a motort is.

5. Figyeld meg az indítást. Indításkor a motorvédő nem oldhat le indokolatlanul, az indítási áram miatt azonban nem szabad egyszerűen magasabbra állítani. Nehéz indulásnál vizsgáld meg a kioldási osztályt, a mechanikai terhelést és a motor állapotát.

6. Végezd el a gyártó szerinti tesztet. A TEOL vagy tesztgomb a kioldási funkciót ellenőrzi, nem bizonyítja a megfelelő üzemi áramot. Rögzítsd a teszt eredményét és a visszakapcsolást is.

A 2,2 kW-os háromfázisú indukciós motor beállításánál az adattáblás áram, a kapcsolás és a szivattyú vagy ventilátor tényleges terhelése együtt adja a helyes értéket. Egy 7,5 kW-os motor indítása és üzeme nagyobb terhelést jelenthet, ezért a mérés és a megfelelő karakterisztika kiválasztása nem maradhat el. Az 1,5 kW-os motoroknál ugyanígy a készülék állítási tartományát kell először ellenőrizni.

A fáziskiesés elleni túlterhelésvédelem külön feladatot lát el. Megszakadt fázis vagy jelentősen eltérő fázisáram esetén a motor akkor is melegedhet, ha a teljesítményváltozás nem feltűnő. A motorvédő nem szünteti meg a laza kapocskötést, a hibás kontaktort vagy a sérült motort. A kioldás okát kell feltárni, majd csak ezután visszakapcsolni.

Beállítás a magyar szabvány és a koordináció tükrében

Egy 1,5 kW-os motor próbaüzeménél nem elég a motorvédő gombját az adattáblás áramra állítani. A motor, a vezeték, az előtétvédelem és a mérhető üzemi állapot együtt határozza meg a megfelelő beállítást. A magyar kisfeszültségű létesítési gyakorlat szabványi hátterét az MSZ HD 60364 magyarázatos szabványgyűjtemény adja, benne az MSZ HD 60364-4-43 túlterhelés elleni védelmi szempontjaival.

A koordináció ellenőrzésekor a készülék beállítása nem haladhatja meg a vezeték tartósan megengedett terhelhetőségét. Figyelembe kell venni a keresztmetszetet, a szerelési módot, a környezeti hőmérsékletet és az előtétvédelmet is. Egy 7,5 kW-os motor esetén a helyszíni fázisáram-mérés és a próbaüzem különösen fontos, mert az indítási és a terhelt üzemi állapot eltérhet.

Két külön védelmi feladat

A motorvédő kapcsoló zárlatvédelemhez és állítható túlterhelésvédelemhez kapcsolódik, de ezek nem azonos feladatok. A hőkioldó tartós túláram és fáziskiesés esetén működik, zárlathoz viszont megfelelő zárlatvédelmi készülék és méretezett áramkör szükséges.

A mérési eredményt és a koordináció ellenőrzését dokumentálni kell. A MEE villamos biztonsági felülvizsgálói kézikönyve is a méretezett, méréssel igazolt áramkör szerepét hangsúlyozza. A helyes beállítás így igazolható kapcsolat a motor, a vezeték, a védelem és a tényleges munkapont között.

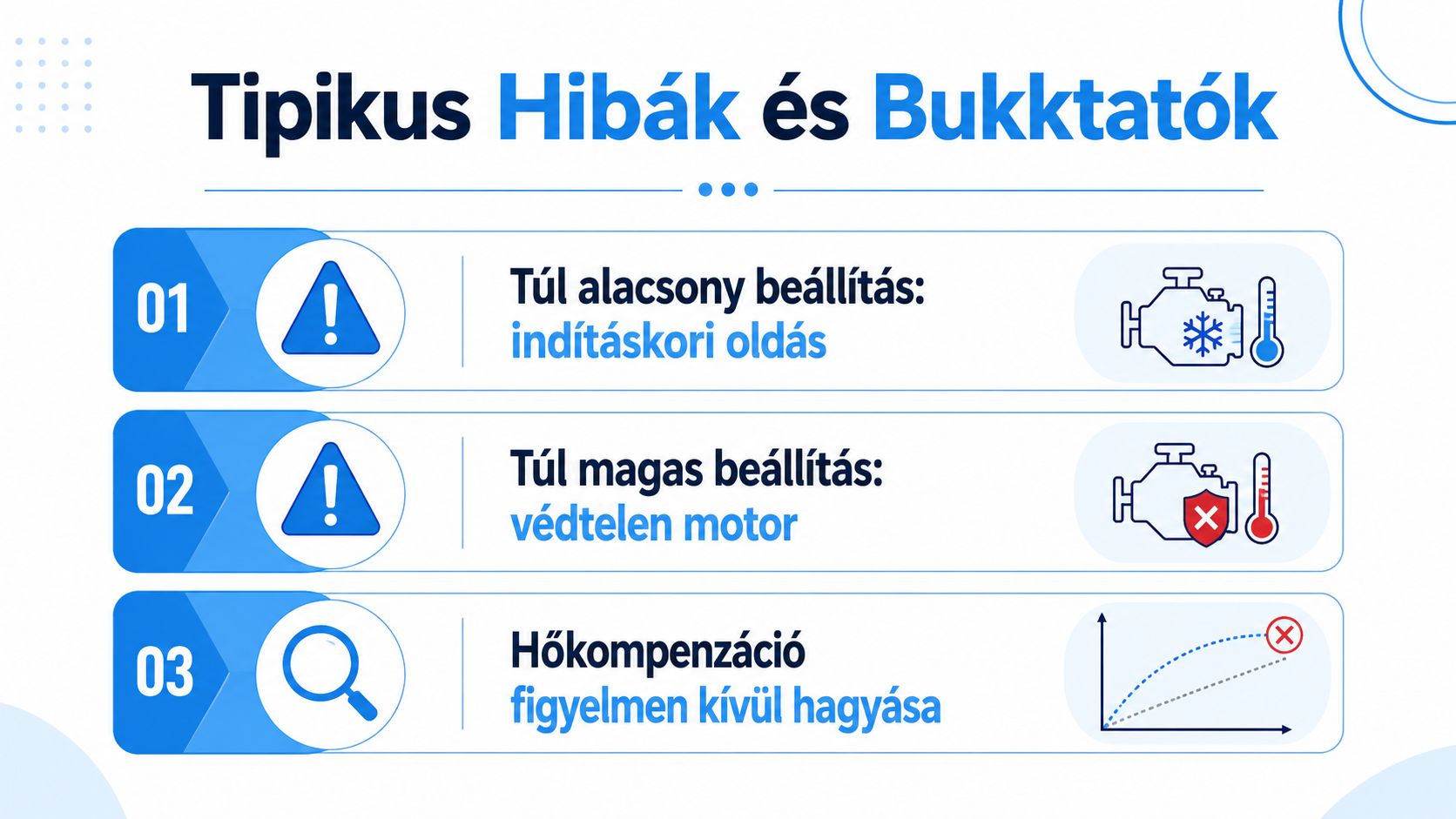

Tipikus hibák és helyszíni buktatók a beállításnál

A legtöbb hiba nem a motorvédő működéséből, hanem a rossz alapfeltevésből ered. A szerelő látja, hogy indításkor leold a készülék, ezért feljebb állítja. Vagy annyira alacsonyra veszi az értéket, hogy a motor normál terhelésnél sem tud elindulni.

Tíz gyakori helyszíni hiba

1. Túl alacsony alapérték. A motor indításkor vagy üzemi terhelésnél leold. Ellenőrizd az adattáblát és mérd meg a stabil üzemi áramot.

2. Túl magas beállítás. A motor ugyan működik, de a túlterhelés elleni védelem gyengül. A magasabb érték nem javítja a motor teljesítményét.

3. Kizárólag a kW-adatból végzett becslés. Ugyanahhoz a teljesítményhez eltérő névleges áram tartozhat. Az adattábla az elsődleges.

4. Y és Δ kapcsolás összekeverése. A hibás kapocshíd és a rosszul választott áramérték rendellenes melegedést vagy leoldást okozhat.

5. A motorvédő helyének figyelmen kívül hagyása csillag-delta indításnál. A vonali és motorági áram nem kezelhető automatikusan ugyanúgy.

6. Hőkompenzáció mellőzése. Meleg gépházban vagy zárt szekrényben a hőkioldó viselkedése eltérhet a laboratóriumi körülményektől.

7. Nem megfelelő kioldási osztály. Nehéz indítású motornál a túl gyors kioldás problémát jelezhet, de a magasabb osztály nem oldja meg a mechanikai hibát.

8. Egyetlen fázis megmérése. Háromfázisú motor esetén mindhárom fázist ellenőrizni kell.

9. A tesztgomb félreértése. A TEOL-próba a kioldási áramkört ellenőrzi, nem a teljes motorvédelmi méretezést.

10. „Behúzás és reménykedés”. Mérési és próbaüzemi dokumentum nélkül később nem igazolható, mi alapján történt a beállítás.

Esettanulmány 1,5–7,5 kW-os motorok beállításáról

Egy 1,5 kW-os ventilátormotor, egy 4 kW-os szivattyú és egy 7,5 kW-os kompresszor ugyanazzal az alapeljárással állítható be, de a terhelés és az indítás eltérő ellenőrzést igényel. A névleges áramot minden esetben az adott motor adattáblájáról kell leolvasni. A teljesítményből számolt becslés csak tájékozódásra alkalmas, beállítási alapnak nem.

A ventilátornál azt figyelem, hogy az indítás akadálytalan legyen, majd mindhárom fázis áramát megmérem stabil üzemben. A szivattyúnál a munkapont, a szívó- és nyomóoldali állapot, valamint a részterhelés is módosíthatja az áramfelvételt. Kompresszornál az indulás időtartama, a mechanikai terhelés és a választott kioldási osztály külön figyelmet kap. A túl gyors kioldás nem feltétlenül beállítási hiba, lehet szoruló vagy túlterhelt gép jele is.

A magyar szabványháttér, köztük az MSZ HD 60364-4-43 szemlélete, a túlterhelés elleni védelem és a vezetékek koordinációjának összehangolását kívánja meg. A helyszíni mérés és a gyártó szerinti próbateszt együtt ad értékelhető eredményt. A TEOL-próba a kioldási áramkört ellenőrzi, nem helyettesíti a fázisonkénti üzemi mérést.

Minden motorhoz külön mérési lapot készítek, rajta az adattáblás árammal, kapcsolási móddal, készüléktípussal, beállítással, mérési eredményekkel, környezeti körülményekkel, indítási megfigyelésekkel és a próbateszt eredményével. Szándékos túlterhelést csak a gyártói eljárás és a munkavédelmi szabályok szerint szabad végezni, improvizált módszerrel nem.

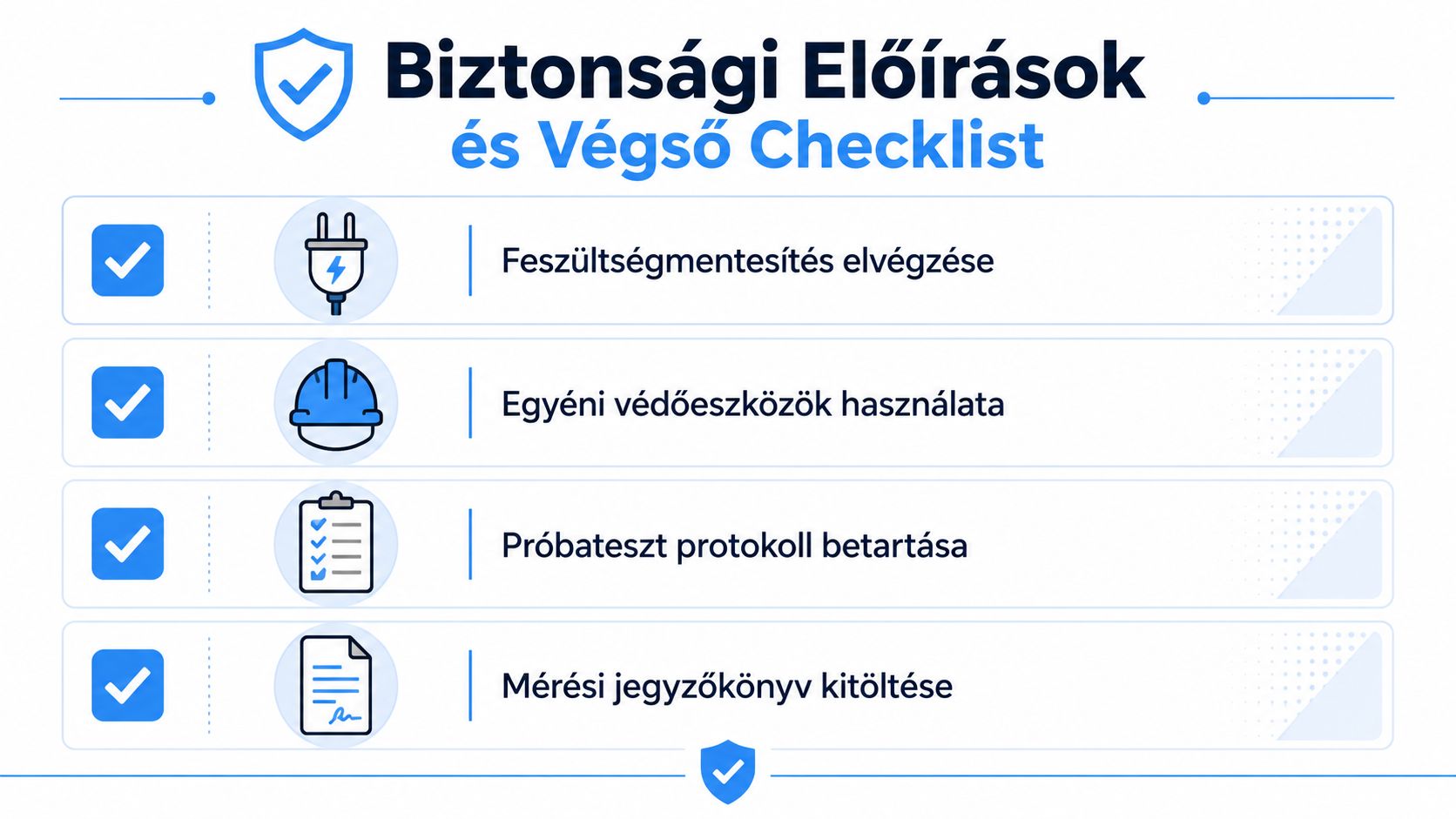

Biztonsági előírások, dokumentáció és végső checklist

A motorvédő beállítása villamos munkának számít, ezért a feszültségmentesítés, a visszakapcsolás elleni biztosítás és az egyéni védőeszközök használata nem maradhat el. Terhelés alatti mérésnél csak megfelelő mérési kategóriájú és sérülésmentes műszert használj, a kapcsolószekrényben pedig legyen rendezett a vezetékek elhelyezése.

A dokumentációban a motor azonosító adatai, az adattáblás névleges áram, a kapcsolási mód, a motorvédő típusa, a beállítási érték, a fázisonkénti mérési eredmény és a próbaüzem tapasztalata kapjon helyet. A bilincsmérő, multiméter, feszültségvizsgáló, beállítócsavarhoz való csavarhúzó és a gyártó tesztfunkciójára vonatkozó leírás legyen elérhető.

Helyszíni ellenőrzőlista

• Feszültségmentesítés: Kapcsold le és biztosítsd visszakapcsolás ellen az áramkört.
• Adattábla: Rögzítsd a tényleges kapcsoláshoz tartozó névleges áramot.
• Bekötés: Ellenőrizd az Y/D kapcsolást, a fázisokat és a védővezetőt.
• Készüléktartomány: Győződj meg róla, hogy a motorvédő tartománya megfelelő.
• Vezeték-koordináció: Vizsgáld meg a vezeték tartósan megengedett áramát és az előtétvédelmet.
• Alapbeállítás: Állítsd a készüléket az adattáblás értékhez igazodva.
• Üzemi mérés: Mérd meg külön a fázisáramokat terhelés mellett.
• Indítás: Figyeld meg a motor indulását és az esetleges rendellenes zajt vagy melegedést.
• Próbateszt: Végeztesd el a gyártó szerinti tesztet.
• Jegyzőkönyv: Írd le a mért értékeket, a beállítást és a próbaüzem eredményét.
