Motorvédő kapcsoló méretezése gyakorlati útmutató

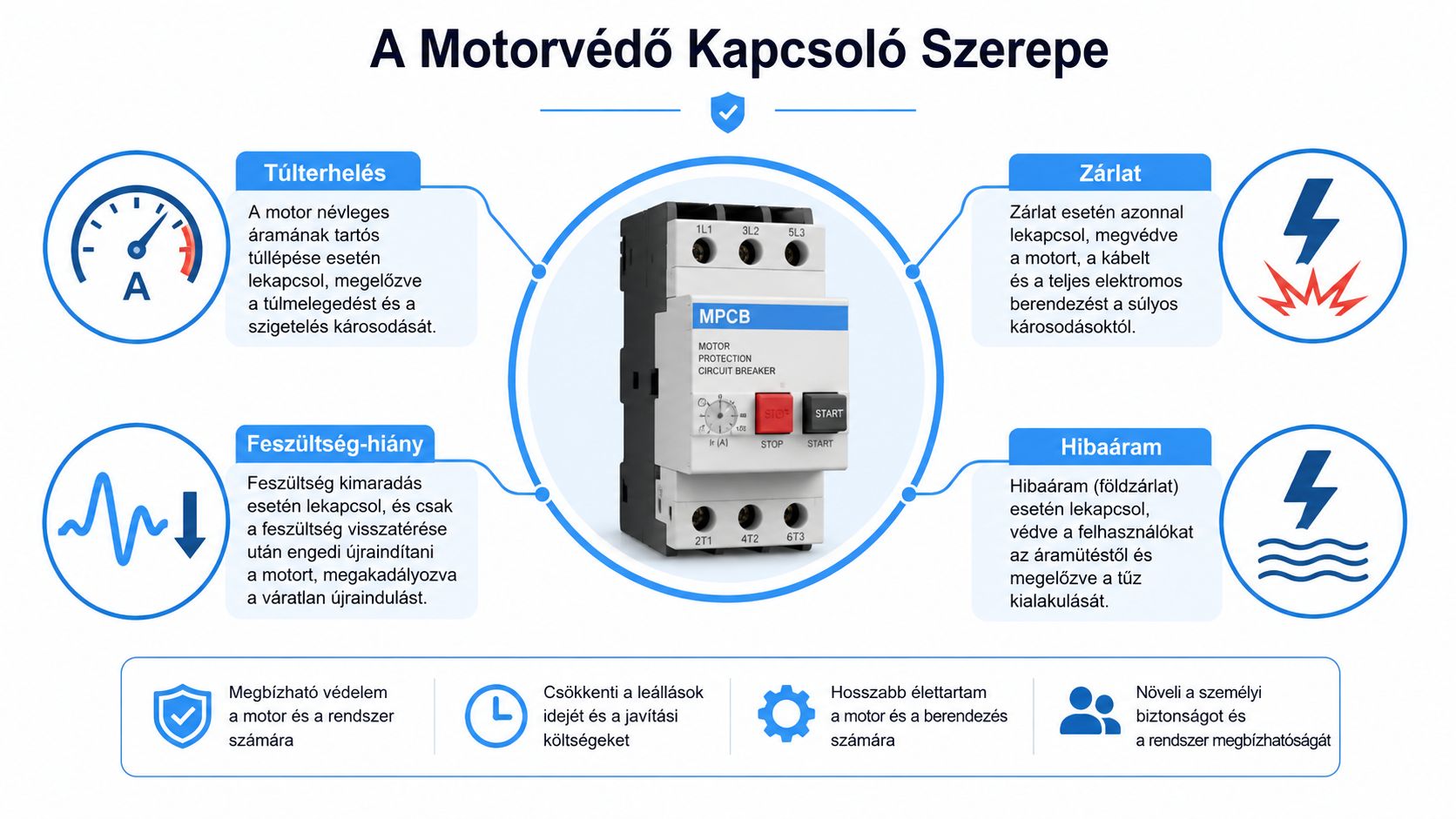

A motorvédő kapcsoló szerepe a védelmi láncban

A motorvédő kapcsoló elsődlegesen a motor túlterhelés elleni védelmét és a motor áramkörének kézi kapcsolását szolgálja. Hőkioldója akkor dolgozik, amikor a motor tartósan a megengedettnél nagyobb árammal üzemel. Ez történhet túlterhelt szivattyú, megszoruló ventilátor, hibás csapágy vagy fáziskiesés miatt is.

A készülék azonban nem helyettesíti automatikusan a teljes zárlatvédelmet. A magyar szakmai anyagok szerint a hőkioldós motorvédelem túlterhelésre való, míg zárlatvédelemhez külön eszközre, például megfelelő kismegszakítóra vagy olvadóbiztosítóra van szükség. A kapcsolási kombinációt a hálózat tényleges rövidzárási viszonyaihoz kell illeszteni, nem elég egy katalógusban szereplő névleges motoradatot kiválasztani. Erről a Ganz motorvédő és mágneskapcsoló katalógus is olyan műszaki adatokat közöl, amelyek a készülékek együttműködésének vizsgálatához szükségesek.

Mit kell együtt ellenőrizni

A védelmi láncban általában három külön feladat jelenik meg:

• Zárlatvédelem: a zárlati áram gyors megszakítását végző kismegszakító vagy olvadóbiztosító.
• Túlterhelésvédelem: a motor névleges áramához beállított motorvédő kapcsoló.
• Kapcsolás és vezérlés: a mágneskapcsoló, amely az indítást, leállítást és vezérlési funkciókat végzi.

A kiválasztásnál a hálózat feszültsége, a motor névleges árama, a kapcsolási kategória, a készülék zárlati tűrőképessége és a beépítési méret is számít. A magyarországi kisfeszültségű villamos berendezések létesítésének alapvető hivatkozási kerete az MSZ HD 60364 szabványgyűjtemény, amely az MSZ 2364 utódjaként jelenik meg. A vonatkozó részek között az MSZ HD 60364-4-41:2018 kiadását és a hazai szabványi hátteret bemutató Hager szakanyag is hivatkozza.

Gyakorlati szabály: a motorvédő kapcsolót ne a motor teljesítményéhez, hanem elsősorban a motor adattábláján szereplő névleges áramhoz válaszd, majd ellenőrizd a teljes védelmi láncot.

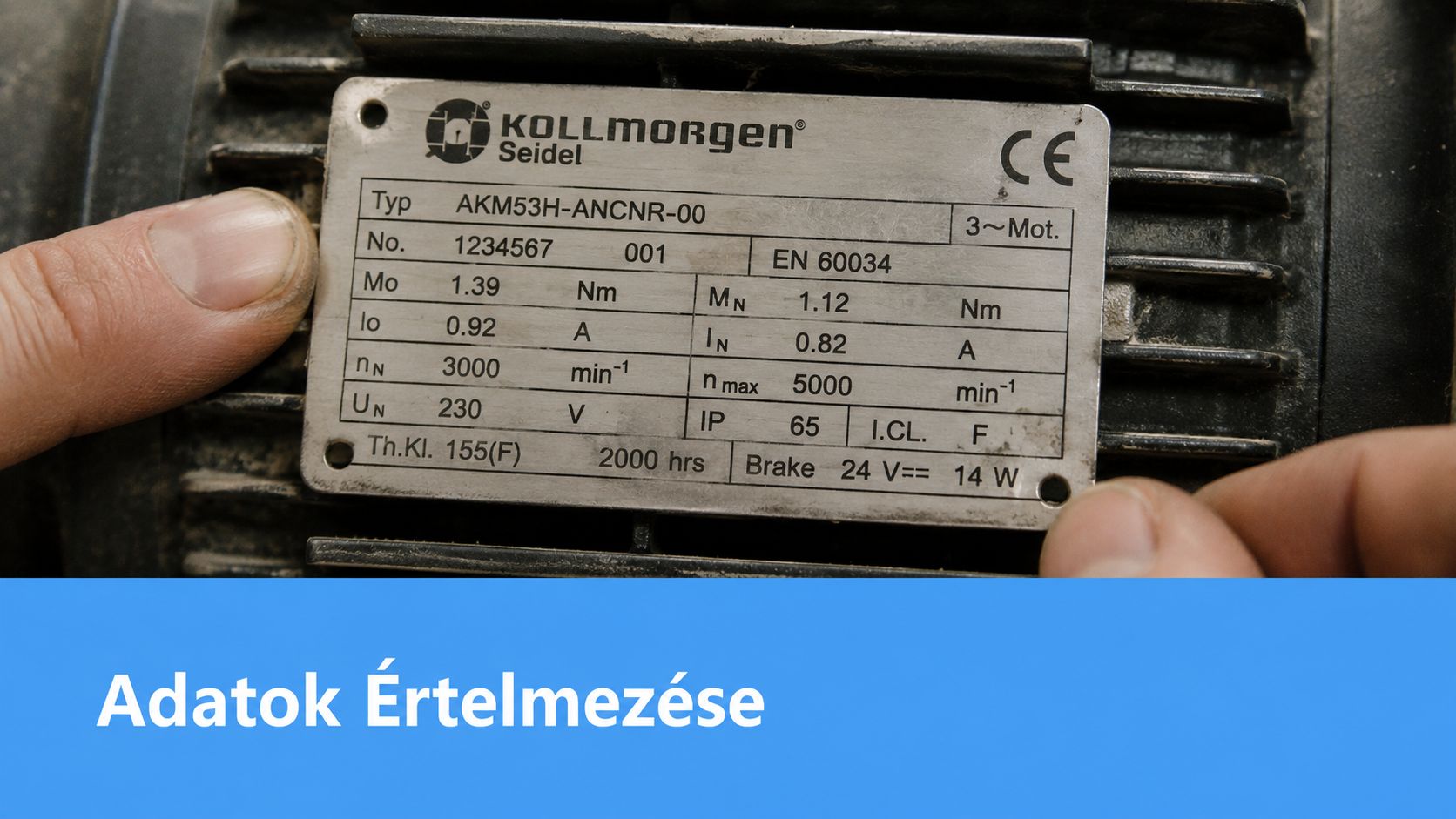

A motor adattáblájának helyes olvasása

A méretezés első dokumentuma a motor adattáblája. Ha ez hiányzik, olvashatatlan vagy eltér a motorhoz kapott dokumentációtól, a készülékválasztás bizonytalanná válik. A burkolaton szereplő kilowattadat önmagában nem elegendő, mert ugyanahhoz a teljesítményhez eltérő névleges áram tartozhat a feszültség, a kapcsolás, a hatásfok és a teljesítménytényező miatt.

Az adatlap fontos mezői

Keresd meg az alábbi adatokat:

• Névleges áram, In: ez a motorvédő kapcsoló beállításának elsődleges alapja.
• Névleges feszültség: háromfázisú motornál gyakran két feszültségérték és két kapcsolási lehetőség szerepel. A csillag vagy delta kapcsolásnak egyeznie kell a hálózattal és az indítási móddal.
• Teljesítmény, kW: gyors tájékozódásra jó, de a beállítást nem ebből kell közvetlenül meghatározni.
• cos φ és hatásfok: ezek befolyásolják, hogy a motor a leadott mechanikai teljesítményhez mekkora villamos áramot vesz fel.
• Fordulatszám és üzemi mód: az S1 folyamatos üzem más hőterhelést jelent, mint egy rövid idejű vagy szakaszos működés.
• Indítási adatok: a motor induláskor a névleges üzemi áramnál jóval nagyobb áramot vehet fel, ezért az indítás módját és a védelmi készülék reakcióját együtt kell vizsgálni.

Háromfázisú motornál ne keverd össze a vonali és fázisértékeket. A gyártói adattábla mindig megadja, hogy az adott áram melyik feszültséghez és kapcsoláshoz tartozik. Egyfázisú motornál a segédfázis, az indítókondenzátor és az üzemi kondenzátor jelenléte további ellenőrzést igényel, ezért ott különösen fontos a gyártói kapcsolási rajz követése.

Az áramtartomány kiválasztása

A készülék állítható tartománya fogja át a motor adattábláján szereplő névleges áramot. Ezután a beállító gombot nem találomra, hanem a tényleges üzemi feltételek alapján kell beállítani. Teljes terhelésnél a névleges áram az alapérték, részterhelésnél pedig a Wilo magyar nyelvű útmutatója szerint a mért áram fölé körülbelül 5%-kal célszerű állítani a védelmet, a Tracon műszaki termékoldalán közölt útmutatás alapján.

Csillag-delta indításnál külön figyelni kell arra, hogy a motorvédő kapcsoló a teljes motoráramot vagy a deltaág áramát érzékeli-e. A készülék helye, a kontaktorok bekötése és a gyártói kapcsolási rajz dönti el a beállítás módját. Ezt nem szabad egy másik motorindítási kapcsolás beállításával felcserélni.

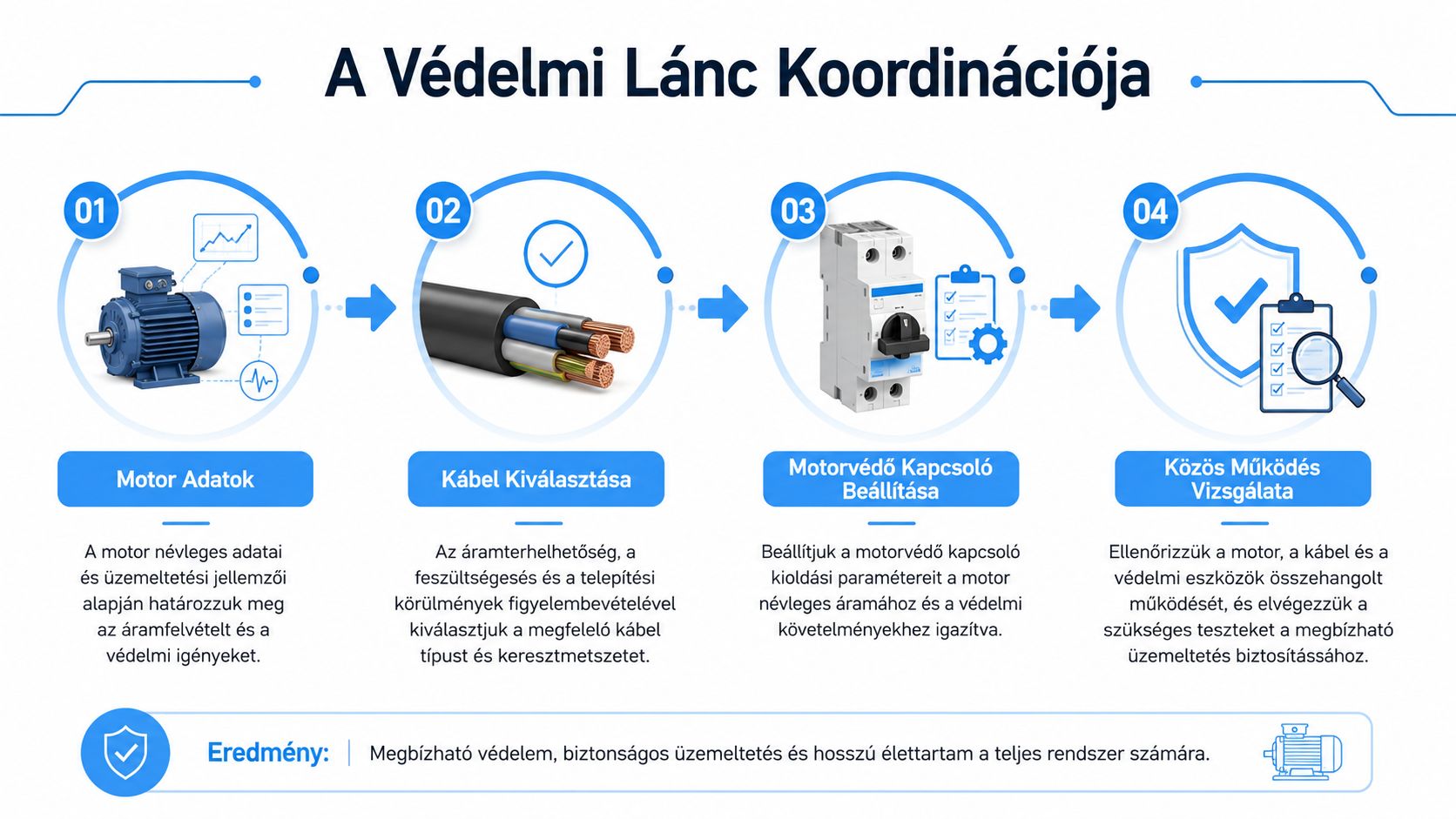

A védelmi lánc elemeinek összehangolása

A jól méretezett motoros áramkörben a védelem nem egyetlen készülékből áll. A hálózati csatlakozási pont felől haladva először a zárlati igénybevételt kell kezelni, utána a motor túlterhelését, végül a vezérlési és kapcsolási feladatokat. A gyakorlatban ez legtöbbször kismegszakító vagy olvadóbiztosító, motorvédő kapcsoló és mágneskapcsoló együttese.

A zárlatvédelem helye

A motorvédő kapcsoló hőkioldója lassú túlterhelési helyzetekre reagál. Zárlatnál olyan nagy áram jelenhet meg, amelyhez külön zárlatvédelmi készülék és megfelelő megszakítóképesség szükséges. A biztosító vagy kismegszakító kiválasztásakor nemcsak a motor üzemi árama, hanem a hálózati rövidzárási szint, a vezeték hossza, a készülék gyártói koordinációs táblázata és a motor indítása is számít.

A motorvédő kapcsoló és a zárlatvédelmi eszköz együttese csak akkor tekinthető megfelelőnek, ha a gyártó által megadott kombinációban és feltételekkel működik. Egy önmagában helyesnek tűnő kismegszakító károsíthatja a kontaktort vagy a motorvédőt, ha a rendszer zárlati szintje meghaladja a készülékek együtt vizsgált határát.

A mágneskapcsoló és a motorvédő kapcsoló kapcsolata

A mágneskapcsoló a gyakori indítást és leállítást végzi, de nem helyettesíti a túlterhelésvédelmet. A motorvédő kapcsoló kézi lekapcsolóként is használható, a mágneskapcsoló pedig a vezérlőkör parancsára kapcsolja a motor teljesítményáramkörét. A két készülék kiválasztásánál egyeznie kell a motor terhelésének, kapcsolási kategóriájának és a gyártó által megadott együttalkalmazási feltételeknek.

A Siemens 3RV2 sorozat példája jól mutatja, hogy a készülékcsaládon belül sem egyetlen univerzális méretről beszélünk. Az S00 kivitel 45 mm beépítési szélességű, legfeljebb 16 A névleges áramú, és 400 V AC mellett 7,5 kW-ig alkalmazható. Az S0 szintén 45 mm széles, viszont 40 A-ig terhelhető és 18,5 kW-ig használható, a Siemens kapcsolástechnikai adatlapja szerint.

A helyszíni zárlati viszonyt nem lehet a készülék névleges áramából visszakövetkeztetni. A koordinációs adatlapot és a hálózati feltételeket külön kell ellenőrizni.

Tipikus méretezési hibák és elkerülésük

A hibás választás egyik oldalon felesleges leoldást, a másikon elégtelen védelmet okoz. A leggyakoribb tévedés, hogy a szerelő a motor kW-értékét keresi ki egy táblázatból, és nem ellenőrzi, hogy az adott készülék áramtartománya valóban lefedi-e az adattáblán szereplő névleges áramot.

Gyakori hibák egymás mellett

Gyártói tartományok értelmezése

A 2,5–4 A-es kiviteleknél a forgalmazói adatlap 1,5 kW AC-3 teljesítményt és 10 kA zárlati megszakítóképességet kapcsol a tartományhoz, ezért a választásnál a zárlati feltételt is ellenőrizni kell, nemcsak az áramot. Ezek az értékek nem helyettesítik a konkrét motor adattábláját vagy a gyártó koordinációs táblázatát.

A túlméretezés gyakran akkor jelenik meg, amikor a motor részterheléssel működik, például egy szivattyú vagy ventilátor nem a tervezett munkaponton dolgozik. Ilyenkor a mért üzemi áram hasznos ellenőrzés, de a beállítást nem szabad úgy levinni, hogy az indítás vagy a normál terhelés már téves leoldást okozzon. A túl kicsi tartomány ugyanolyan hibás, mert folyamatos működés közben melegedést és indokolatlan kioldást eredményezhet.

Kábelméretezés és környezeti tényezők

A motorvédő kapcsoló beállítása nem lehet nagyobb annál, amit a motorhoz vezető kábel és a szerelési mód biztonságosan elvisel. A vezeték keresztmetszetét a megengedett áramterhelhetőség, a fektetési mód, a környezeti hőmérséklet, a hőleadás, a vezetékek együtt futása és a feszültségesés alapján kell kiválasztani.

A kábel és a beállítás összhangja

A motor névleges árama adja a motorvédő beállításának alapját, de a kábel külön ellenőrzési pont. Ha a motorvédő túl magas értékre állítható, miközben a kábel megengedett terhelhetősége alacsonyabb, a védelem nem a vezetékhez igazodik. Ilyenkor a készülék látszólag a motort védi, a kábel viszont nem kap megfelelő túlterhelés elleni védelmet.

A csatlakoztatható vezeték-keresztmetszetet szintén ellenőrizni kell. Egy készülék lehet áram szempontjából megfelelő, mégis alkalmatlan a helyszínre, ha a kapcsai nem fogadják a kiválasztott vezetőt, vagy a kötés nem tartható mechanikailag biztonságosan. A gyártói adatlapokban az IP20-as kivitel, a csatlakozási méret és a vezetékfogadási tartomány is korlátozó tényezőként jelenhet meg.

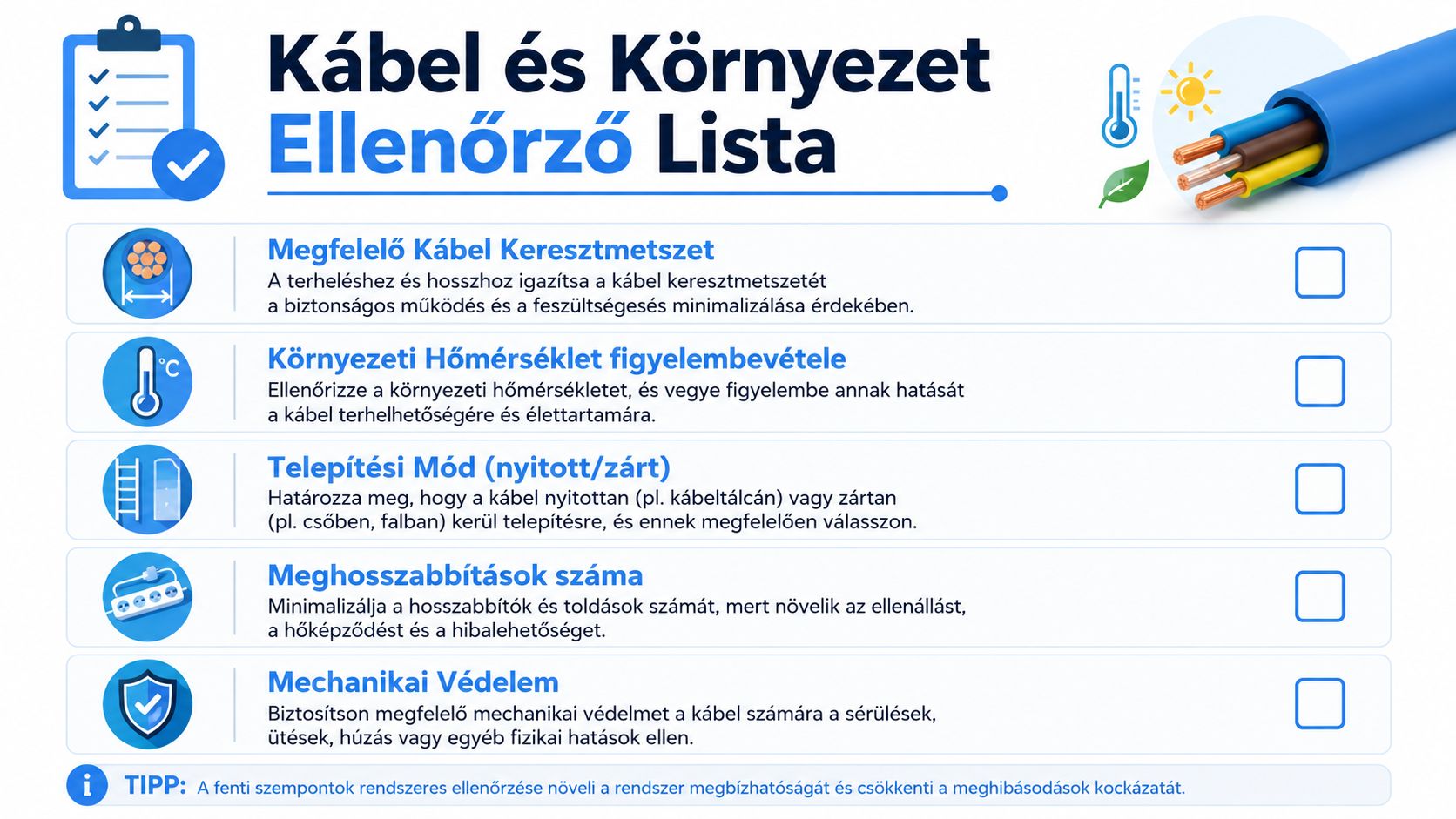

Amit a helyszínen nem szabad kihagyni

• Fektetési mód: a falon kívüli, védőcsőben, kábelcsatornában vagy hőszigetelt térben vezetett kábel eltérően adja le a hőt.
• Kötegelt vezetés: több terhelt áramkör egymás mellett melegszik, ezért a névleges terhelhetőség önmagában nem használható korrekció nélkül.
• Környezeti hőmérséklet: géptérben, kazánházban vagy kültéri szekrényben a készülék és a kábel hőháztartása eltérhet a katalógus alapfeltételeitől.
• Hosszú kábelút: a feszültségesés ronthatja a motor indítását és üzemi nyomatékát, különösen nagy indulási igényű gépnél.
• Mechanikai védelem: a kábel sérülése zárlatot és szigetelési hibát okozhat, ezért a nyomvonal és a burkolat is a méretezés része.

Szerelési tapasztalat: ha a motorvédő rendszeresen leold, előbb mérj és vizsgáld meg a terhelést, a feszültséget, a kötéseket és a hőmérsékletet. A nagyobb motorvédő ritkán valódi javítás.

A részterhelés sem jelent automatikusan kedvezőbb választást. A motor üzemi árama lehet alacsonyabb, de a kábel hosszú szakasza, a sok csatlakozás, a meleg környezet vagy a gyakori indítás továbbra is meghatározza a rendszer üzembiztonságát.

Teljes méretezési példa egy szivattyúmotorhoz

Vegyünk egy 5,5 kW-os, háromfázisú szivattyúmotort. Ez a teljesítmény csak a kiindulási azonosító, nem a motorvédő beállításának közvetlen alapja. A folyamat az adattábla leolvasásával kezdődik: fel kell írni a megfelelő hálózati feszültséghez tartozó névleges áramot, a kapcsolást, az üzemi módot és a gyártó indítási előírását.

A következő döntési sorrend működik a gyakorlatban:

1. Adattábla ellenőrzése: a kiválasztott feszültséghez tartozó névleges áramot kell használni. Ha az adattábla két áramot közöl, nem szabad találomra a kisebb vagy nagyobb értéket választani.
2. Motorvédő tartomány kiválasztása: olyan készülék kell, amelynek állítási tartománya lefedi a névleges áramot, de nem indokolja a túl magas beállítást. A katalógus szerinti kW-érték csak ellenőrző adat.
3. Beállítás meghatározása: teljes terhelésnél a beállítás a névleges áramhoz igazodik. Részterhelésnél mérés után lehet finomítani, a gyártói útmutatás figyelembevételével.
4. Kábel ellenőrzése: a kiválasztott vezeték terhelhetőségét a fektetési mód, a környezeti hőmérséklet, a kötegelt vezetés és a kábelhossz alapján kell igazolni.
5. Zárlatvédelem kiválasztása: a kismegszakító vagy olvadóbiztosító legyen összhangban a motorvédő kapcsolóval, a mágneskapcsolóval, a kábellel és a helyszíni zárlati viszonyokkal.
6. Próbaüzem és mérés: induláskor és üzemi terhelésen ellenőrizni kell a fázisáramokat, a feszültséget, a kötéseket, a motor hőterhelését és a védelmi készülék működését.

Ha a motor adattábláján szereplő áram nem fér bele a kiválasztott készülék tartományába, a megoldás nem az indokolatlanul magas beállítás. Másik motorvédő kapcsoló, megfelelő kábel és dokumentált zárlatvédelmi koordináció szükséges. A végleges értékeket a konkrét gyártói adatok és a helyszíni mérés alapján kell rögzíteni.
